5718-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
Vozidla s kompaktním rezervním kolem
Vozidla s plnohodnotným rezervním kolem
Umístění rezervního kola, zvedáku a nářadí (sedan)
Tažné oko
Zvedák
Klika zvedákuRezervní kolo
Klíč na matice kol
Nástroj pro uvolnění parkovací
brzdy1
2
3
4
5
6
Zvedák
Tažné oko
Rezervní koloKlika zvedáku
Nástroj pro uvolnění parkovací
brzdy
Klíč na matice kol1
2
3
4
5
6

5728-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
Vozidla s kompaktním rezervním kolem
Vozidla s plnohodnotným rezervním kolem
Umístění rezervního kola, zvedáku a nářadí (kombi)
Zadní příruční schránka
Klika zvedáku
Rezervní kolo
ZvedákKlíč na matice kol
Nástroj pro uvolnění parkovací
brzdy
Tažné oko1
2
3
4
5
6
7
Zadní příruční schránka
Klika zvedáku
Rezervní kolo
Nástroj pro uvolnění parkovací
brzdyTažné oko
Klíč na matice kol
Zvedák1
2
3
4
5
6
7

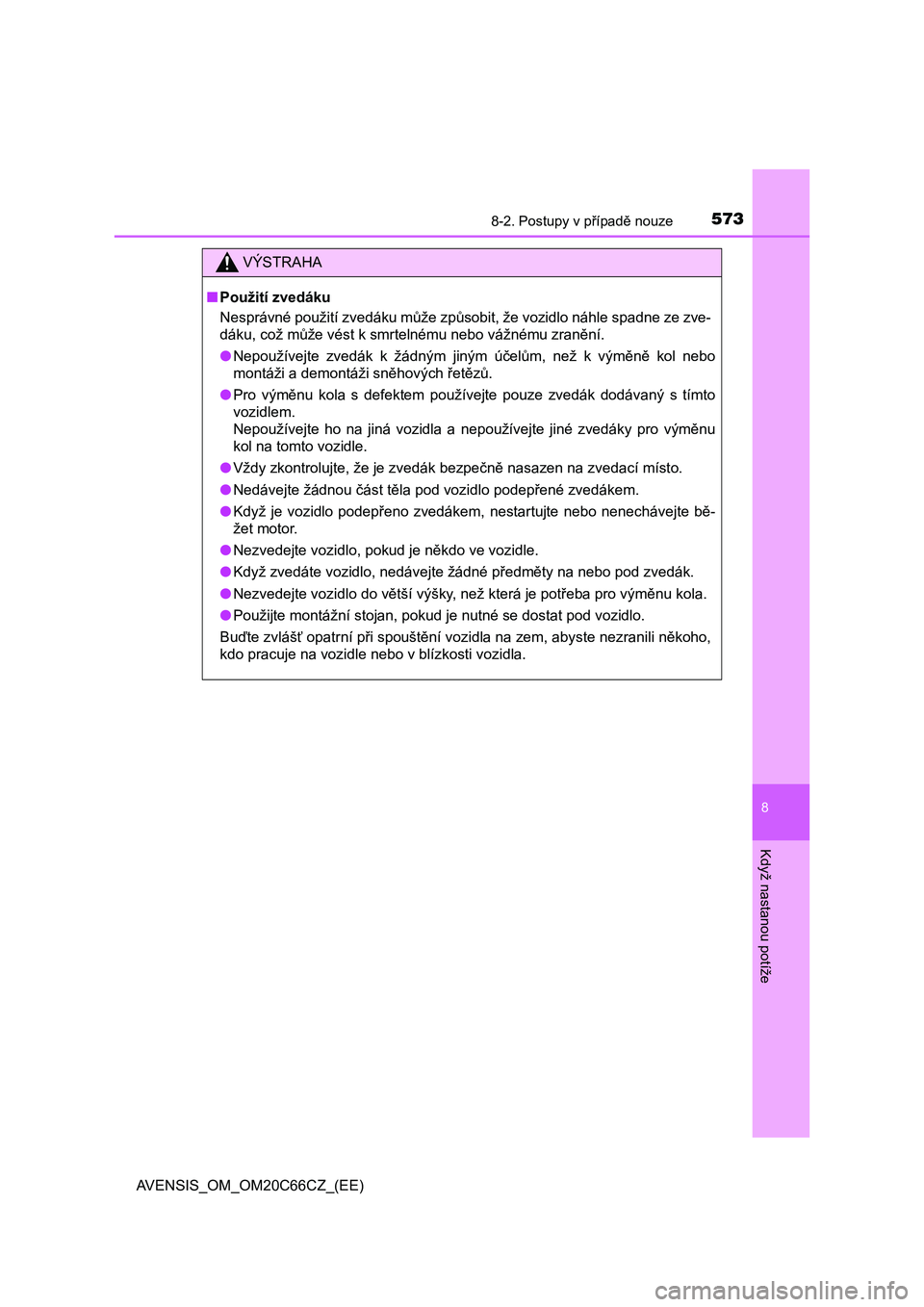

5738-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
VÝSTRAHA
■Použití zvedáku
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Vždy zkontrolujte, že je zvedák bezpečně nasazen na zvedací místo.
●<003100480047006900590048004d00570048000300e500690047005100520058000300fe00690056005700030057010c004f00440003005300520047000300590052005d004c0047004f0052000300530052004700480053011c0048005100700003005d00
59004800470069004e004800500011[
●Když je vozidlo podepřeno zvedákem, nestartujte nebo nenechávejte bě-
žet motor.
●Nezvedejte vozidlo, pokud je někdo ve vozidle.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
Buďte zvlášť opatrní při spouštění vozidla na zem, abyste nezranili někoho,
kdo pracuje na vozidle nebo v blízkosti vozidla.

5748-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
Zvedněte háček panelu na pod-
laze kufru.
Zavěste panel pomocí tohoto
háčku.
Vozidla s plnohodnotným re-
zervním kolem:
Vyhákněte upevňovací řemínek
a vyjměte zvedák.
Po uložení zvedáku se ujistěte, že
je zvedák bezpečně zajištěn upev-
ňovacím řemínkem.
Vyjměte zadní podlahovou desku.
Vyjmutí zvedáku (sedan)
1
2
3
Vyjmutí zvedáku (kombi)
1

5758-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
Vyjměte zadní příruční schránku.
Vozidla s plnohodnotným re-
zervním kolem:
Vyhákněte upevňovací řemínek
a vyjměte zvedák.
Po uložení zvedáku se ujistěte, že
je zvedák bezpečně zajištěn upev-
ňovacím řemínkem.
Vozidla s kompaktním rezervním kolem
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vozidla s plnohodnotným rezervním kolem
Povolte středový držák, který za-
jišťuje rezervní kolo a schránku
s nářadím.
2
3
Vyjmutí rezervního kola (sedan)

5768-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
Vozidla s kompaktním rezervním kolem
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vozidla s plnohodnotným rezervním kolem
Povolte středový držák, který za-
jišťuje rezervní kolo a schránku
s nářadím.
Vyjmutí rezervního kola (kombi)
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

5778-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
Zaklínujte kola.
Vozidla s plnými ozdobnými kry-
ty - vyjměte ozdobný kryt kola
pomocí klíče.
Abyste ochránili ozdobný kryt, dej-
te mezi klíč a ozdobný kryt hadřík,
viz obrázek.
Vozidla s háčkem na demontáž po-
klic - viz S. 489.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
SedanKombi
Kolo s defektemUmístění klínu
Přední
Levá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

5788-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
Otáčejte částí zvedáku rukou, až se drážka zvedáku dotkne
zvedacího místa.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4A
SedanKombi
5
6

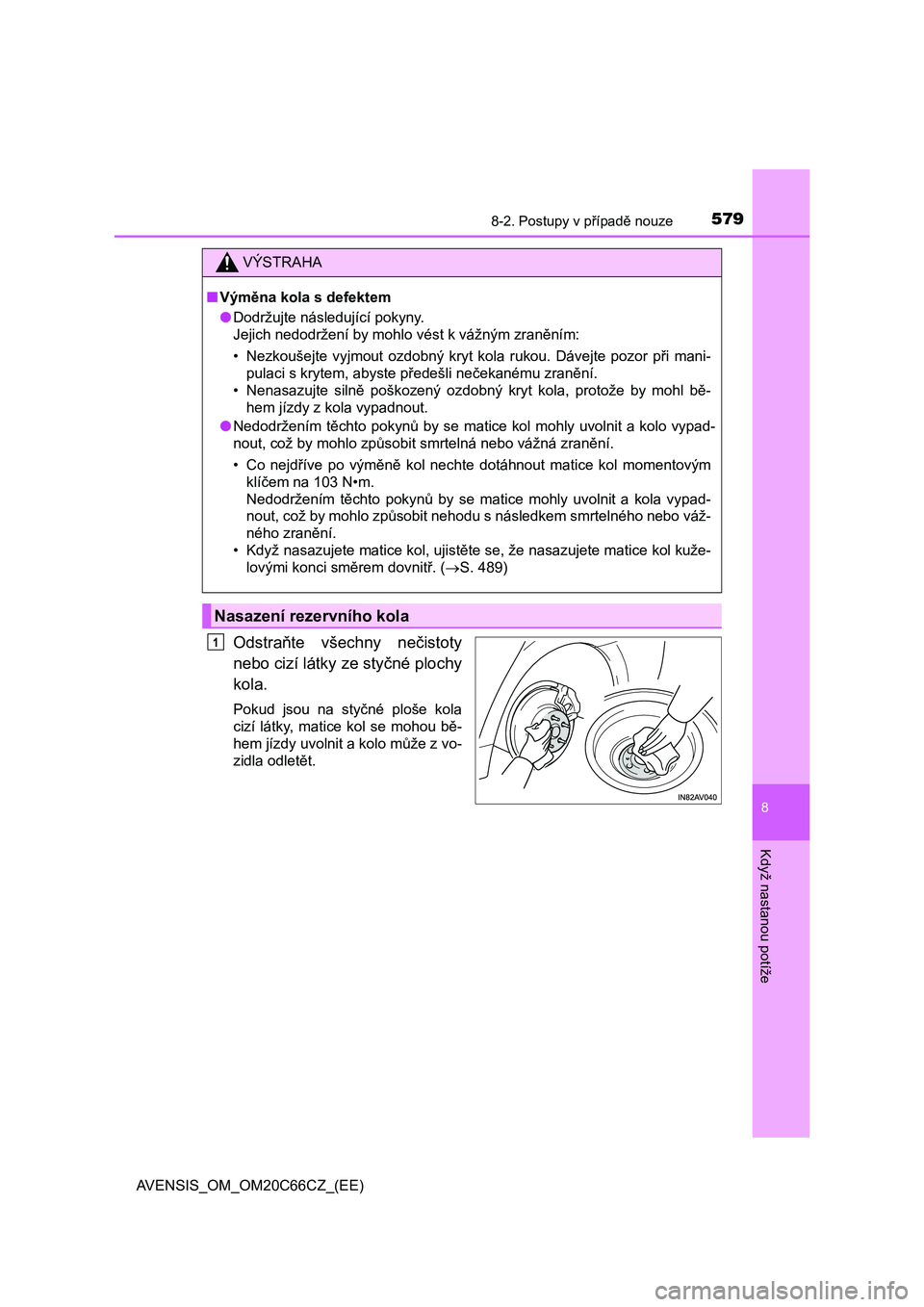

5798-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
Nedodržením těchto pokynů by se matice mohly uvolnit a kola vypad-
nout, což by mohlo způsobit nehodu s následkem smrtelného nebo váž-
ného zranění.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 489)
Nasazení rezervního kola
1

5808-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Nahrazení ocelového kola ocelovým kolem (včetně kompaktního
rezervního kola)
Dotáhněte matice, až se kuželovitá
část volně dotkne stěny disku kola.
Nahrazení litého kola ocelovým kolem (včetně kompaktního rezerv-
ního kola)
Dotáhněte matice, až se kuželovitá
část volně dotkne stěny disku kola.
Nahrazení litého kola litým kolem
Otáčejte maticemi s límcem, až se
límce dotknou kola.
2
Stěna disku
kola
Kuželovitá část
Kuželovitá část
Stěna disku
kola
Límec
Disk kola
