TOYOTA AVENSIS 2017 Руково

6318-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности
■Запуск двигателя при разряженной аккумуляторной батарее (автомобили с
бесступенчатой трансмиссией Multidrive)
Двигатель невозможно завести “с толкача ”.
■ Во избежание разрядки аккумуляторной батареи
● Не включайте фары и аудиосистему при выключенном двигателе .
● Выключайте все ненужные электрические приборы , когда автомобиль в
течение продолжительного времени эксплуатируется при низкой скорости ,
например в дорожных заторах и т .д .
■ Зарядка аккумуляторной батареи
Заряд аккумуляторной батареи постепенно уменьшается , даже когда автомобиль
не используется . Это происходит вследствие естественной разрядки и тока
утечки некоторых электроприборов . Если автомобиль не используется в течение
длительного времени , аккумуляторная батарея может разрядиться и двигатель
может не запуститься . (Аккумуляторная батарея автоматически заряжается во
время движения автомобиля .)
■ Когда аккумуляторная батарея была снята или разряжена
● Автомобили с интеллектуальной системой входа и запуска : В некоторых
случаях может оказаться невозможным отпереть двери при помощи
интеллектуальной системы входа и запуска при разряженной аккумуляторной
батарее . В таком случае для запирания /отпирания дверей воспользуйтесь
пультом беспроводного дистанционного управления или механическим ключом .
● Автомобили с интеллектуальной системой входа и запуска : двигатель может не
запуститься после зарядки аккумуляторной батареи , но со второй попытки
запустится в обычном режиме . Это не является неисправностью .
● Автомобили с интеллектуальной системой входа и запуска : Автомобиль
запоминает режим переключателя двигателя . При повторном подсоединении
аккумуляторной батареи система вернется в режим , установленный на момент
разрядки батареи . Перед отсоединением батареи выключите переключатель
двигателя . Если Вы не знаете , в каком режиме находился переключатель
двигателя до разрядки аккумуляторной батареи , проявляйте особую
осторожность при подсоединении батареи .
● Автомобили с системой Stop & Start:
После зарядки аккумуляторной батареи или переподключения ее контактов
система Stop & Start может не останавливать двигатель автоматически в
течение промежутка времени от 5 до 40 минут .
AVENSIS_OM_OM20C74R_(RR).book Page 631 Friday, June 17, 2016 1:12 PM

6328-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR) ■
При замене аккумуляторной батареи
● Используйте аккумуляторную батарею того же размера , что и предыдущая , и с
тем же значением номинальной емкости при 20- часовом разряде (20HR) или
выше .
• Если размеры различаются , аккумуляторную батарею невозможно надежно
закрепить .
• Если номинальная емкость при 20- часовом разряде недостаточна , даже
если автомобиль не используется в течение короткого периода времени ,
батарея может разрядиться и двигатель может не завестись .
● Автомобили с системой Stop & Start:
Используйте аккумуляторную батарею , предназначенную для системы Stop &
Start, или эквивалентную . При использовании неподходящей аккумуляторной
батареи функции системы Stop & Start могут быть ограничены для защиты
батареи .
Кроме того , производительность батареи может снизиться и двигатель может
быть неспособен перезапуститься . Обратитесь к любому авторизованному
дилеру или в ремонтную мастерскую To y o t a либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
AVENSIS_OM_OM20C74R_(RR).book Page 632 Friday, June 17, 2016 1:12 PM

6338-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности
ПРЕДУПРЕЖДЕНИЕ
■Предотвращение воспламенения и взрыва аккумуляторной батареи
Во избежание случайного воспламенения огнеопасного газа , который может
выходить из аккумулятора , соблюдайте следующие меры предосторожности .
● Убедитесь в том , что соединительный кабель подключен к правильной
клемме и не имеет никаких непредусмотренных контактов с чем -либо ,
помимо соответствующей клеммы .
● Не допускайте контакта клемм “+” и “-” соединительных кабелей друг с другом .
● Не курите , не допускайте возникновения искр или присутствия открытого огня
поблизости от аккумуляторной батареи .
■ Меры предосторожности при обращении с аккумуляторной батареей
В аккумуляторной батарее содержится электролит , представляющий собой
ядовитую и агрессивную кислоту , а другие его элементы содержат свинец и его
соединения . При обращении с аккумулятором соблюдайте следующие меры
предосторожности .
● При работе с аккумуляторной батареей обязательно пользуйтесь защитными
очками и следите за тем , чтобы электролит не попал на кожу , одежду или на
кузов автомобиля .
● Не наклоняйтесь над аккумуляторной батареей .
● При попадании электролита на кожу или в глаза немедленно промойте
пораженные места водой и обратитесь за медицинской помощью .
Пока Вы ждете получения медицинской помощи , положите на пораженное
место влажную губку или ткань .
● Всегда мойте руки после обращения с поддоном аккумуляторной батареи , его
клеммами и другими элементами , относящимися к аккумуляторной батарее .
● Не допускайте присутствия детей поблизости от аккумуляторной батареи .
■ Во избежание повреждения автомобиля (автомобили с ручной
трансмиссией )
Не следует заводить автомобиль “с толкача ”, так как каталитический конвертер
может перегреться и стать пожароопасным .
ВНИМАНИЕ!
■При обращении с соединительными проводами
Подключая соединительные кабели , следите за тем , чтобы они не попали в
вентиляторы или под ремень .
AVENSIS_OM_OM20C74R_(RR).book Page 633 Friday, June 17, 2016 1:12 PM

6348-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
Если двигатель автомобиля перегрелся
Остановите автомобиль в безопасном месте и выключите систему
кондиционирования воздуха ; затем остановите двигатель .
Если виден пар :
после того как пар спадет , осторожно поднимите капот .
Если пар не идет :
осторожно поднимите капот .
После того как двигатель достаточно остыл , проверьте шланги и
осмотрите радиатор на наличие протечек .
Радиатор
Вентилятор системы
охлаждения
При больших протечках
охлаждающей жидкости
немедленно обратитесь к
авторизованному дилеру или в
ремонтную мастерскую To y o t a
либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
На перегрев автомобиля могут указывать следующие признаки .
● Стрелка на указателе температуры охлаждающей жидкости
двигателя (→ стр . 109) входит в красную зону , или чувствуется потеря
мощности . (Например , скорость автомобиля не увеличивается .)
● Из-под капота идет пар .
Процедура устранения проблемы
1
2
3
1
2
AVENSIS_OM_OM20C74R_(RR).book Page 634 Friday, June 17, 2016 1:12 PM

6358-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности
Уровень охлаждающей жидкости в норме , если он находится между
нанесенными на стенке бачка линиями “FULL” и “LOW ”.
Бачок
Линия “FULL” ( Максимум )
Линия “LOW ” ( Минимум )
При необходимости добавьте
охлаждающую жидкость .
Если охлаждающей жидкости под
рукой нет , в крайнем случае можно
использовать воду .
Запустите двигатель и включите систему кондиционирования воздуха ,
чтобы проверить работу охлаждающего вентилятора радиатора и
наличие протечек охлаждающей жидкости в радиаторе и шлангах .
Вентилятор начинает работать при включенной системе кондиционирования
воздуха сразу после холодного запуска . Проверьте работу вентилятора путем
проверки звука и потока воздуха . Если это сложно проверить , повторно
включите и выключите систему кондиционирования воздуха .
( Вентилятор может не работать при температуре ниже нуля градусов .)
Если вентилятор не работает :
немедленно выключите двигатель и позвоните авторизованному
дилеру или в ремонтную мастерскую Toyota либо в другую
организацию , имеющую соответствующую квалификацию и
оснащение .
Если вентилятор работает :
автомобиль необходимо проверить у авторизованного дилера или в
ремонтной мастерской Toyota либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
4
1
2
3
5
6
7
AVENSIS_OM_OM20C74R_(RR).book Page 635 Friday, June 17, 2016 1:12 PM

6368-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Для предотвращения аварии или травматических последствий при
выполнении осмотра под капотом автомобиля
● Если из -под капота исходит пар , не открывайте капот , пока пар не исчезнет .
Моторный отсек может быть очень горячим , что вызовет тяжелые травмы ,
например ожоги .
● Не допускайте приближения рук и предметов одежды (особенно галстука или
шарфа ) к вентилятору и ремням . В противном случае может произойти
защемление рук или одежды , что может вызвать серьезную травму .
● Не ослабляйте крышку расширительного бачка , пока двигатель и радиатор
еще не остыли .
Выход находящейся под давлением горячей охлаждающей жидкости или
пара может привести к тяжелым травмам , например к ожогу .
ВНИМАНИЕ !
■Добавление охлаждающей жидкости двигателя
Перед добавлением охлаждающей жидкости подождите , пока двигатель
остынет .
Добавляя охлаждающую жидкость , делайте это медленно . Слишком быстрое
заливание холодной охлаждающей жидкости в горячий двигатель может
вызвать его повреждение .
■ Во избежание повреждения системы охлаждения
Соблюдайте следующие меры предосторожности :
● Не допускайте загрязнения охлаждающей жидкости посторонними
веществами (такими как песок , пыль и т .п .).
● Не используйте добавки к охлаждающим жидкостям .
AVENSIS_OM_OM20C74R_(RR).book Page 636 Friday, June 17, 2016 1:12 PM

6378-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

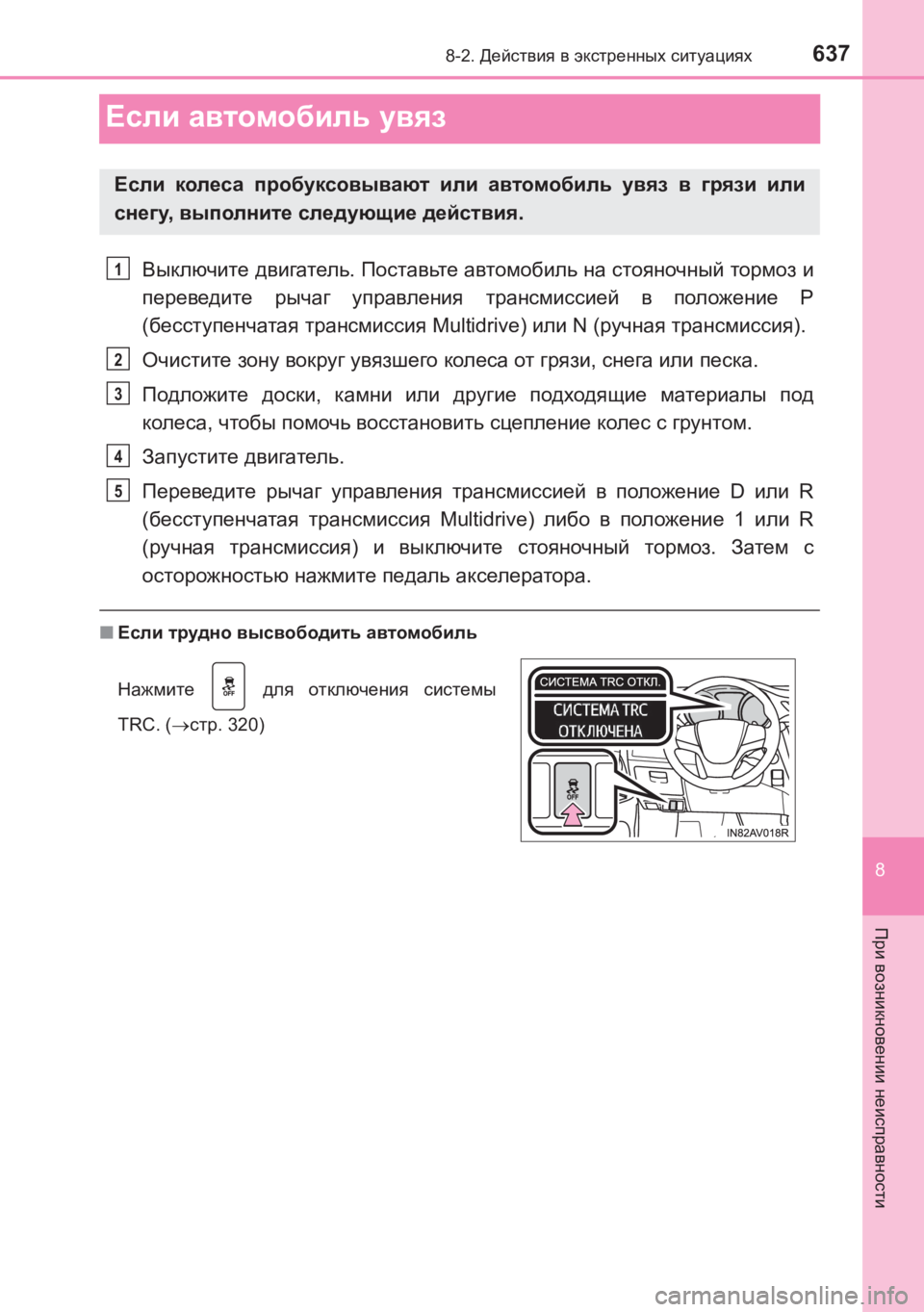

Если автомобиль увяз
Выключите двигатель . Поставьте автомобиль на стояночный тормоз и
переведите рычаг управления трансмиссией в положение P
( бесступенчатая трансмиссия Multidrive) или N (ручная трансмиссия ).
Очистите зону вокруг увязшего колеса от грязи , снега или песка .
Подложите доски , камни или другие подходящие материалы под
колеса , чтобы помочь восстановить сцепление колес с грунтом .
Запустите двигатель .
Переведите рычаг управления трансмиссией в положение D или R
( бесступенчатая трансмиссия Multidrive) либо в положение 1 или R
( ручная трансмиссия ) и выключите стояночный тормоз . Затем с
осторожностью нажмите педаль акселератора .
■Если трудно высвободить автомобиль
Если колеса пробуксовывают или автомобиль увяз в грязи или
снегу , выполните следующие действия .
Нажмите для отключения системы
TRC. ( →стр . 320)
1
2
3
4
5
AVENSIS_OM_OM20C74R_(RR).book Page 637 Friday, June 17, 2016 1:12 PM

6388-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

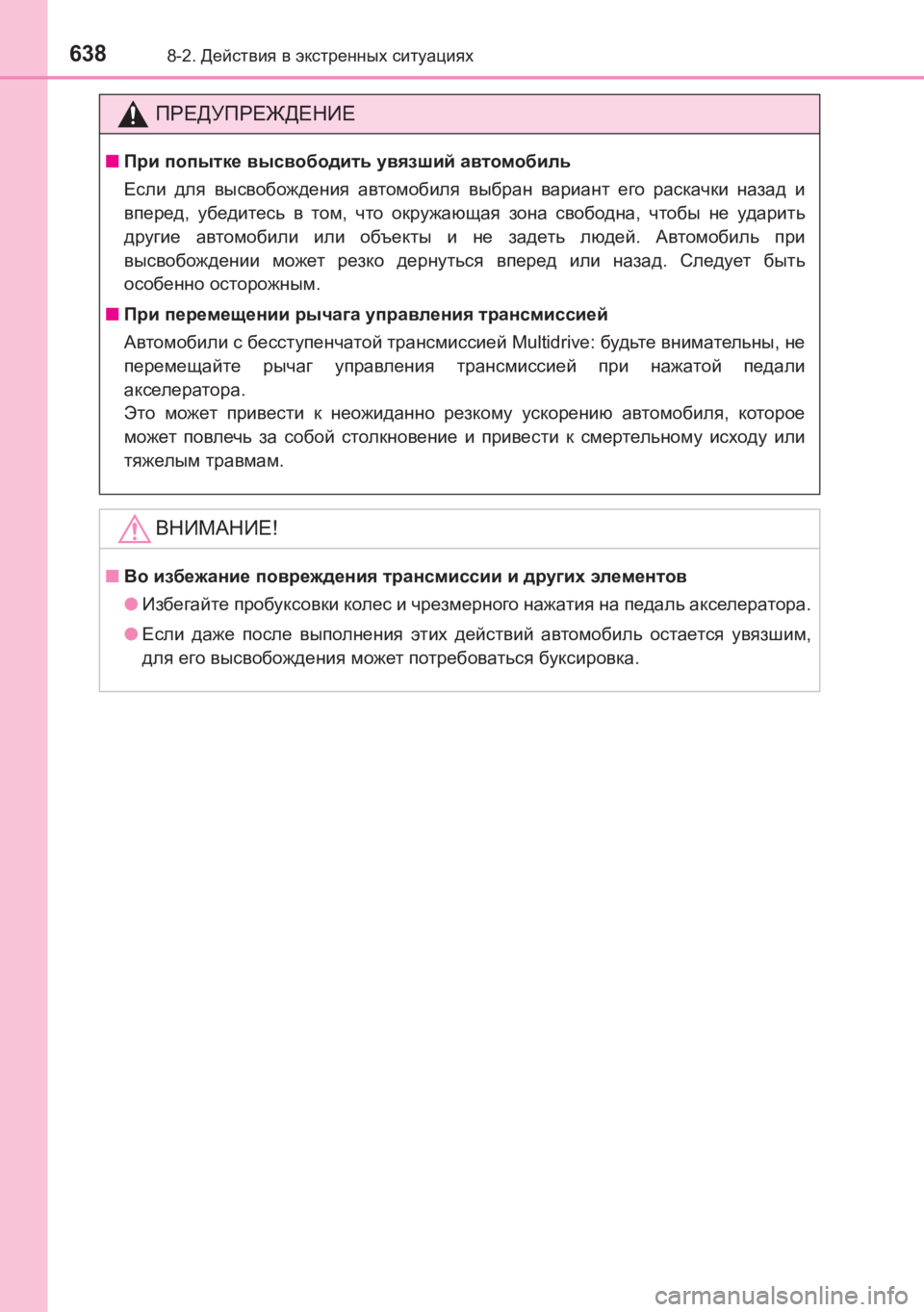

ПРЕДУПРЕЖДЕНИЕ
■ При попытке высвободить увязший автомобиль
Если для высвобождения автомобиля выбран вариант его раскачки назад и
вперед , убедитесь в том , что окружающая зона свободна , чтобы не ударить
другие автомобили или объекты и не задеть людей . Автомобиль при
высвобождении может резко дернуться вперед или назад . Следует быть
особенно осторожным .
■ При перемещении рычага управления трансмиссией
Автомобили с бесступенчатой трансмиссией Multidrive: будьте внимательны , не
перемещайте рычаг управления трансмиссией при нажатой педали
акселератора .
Это может привести к неожиданно резкому ускорению автомобиля , которое
может повлечь за собой столкновение и привести к смертельному исходу или
тяжелым травмам .
ВНИМАНИЕ !
■Во избежание повреждения трансмиссии и других элементов
● Избегайте пробуксовки колес и чрезмерного нажатия на педаль акселератора .
● Если даже после выполнения этих действий автомобиль остается увязшим ,
для его высвобождения может потребоваться буксировка .
AVENSIS_OM_OM20C74R_(RR).book Page 638 Friday, June 17, 2016 1:12 PM

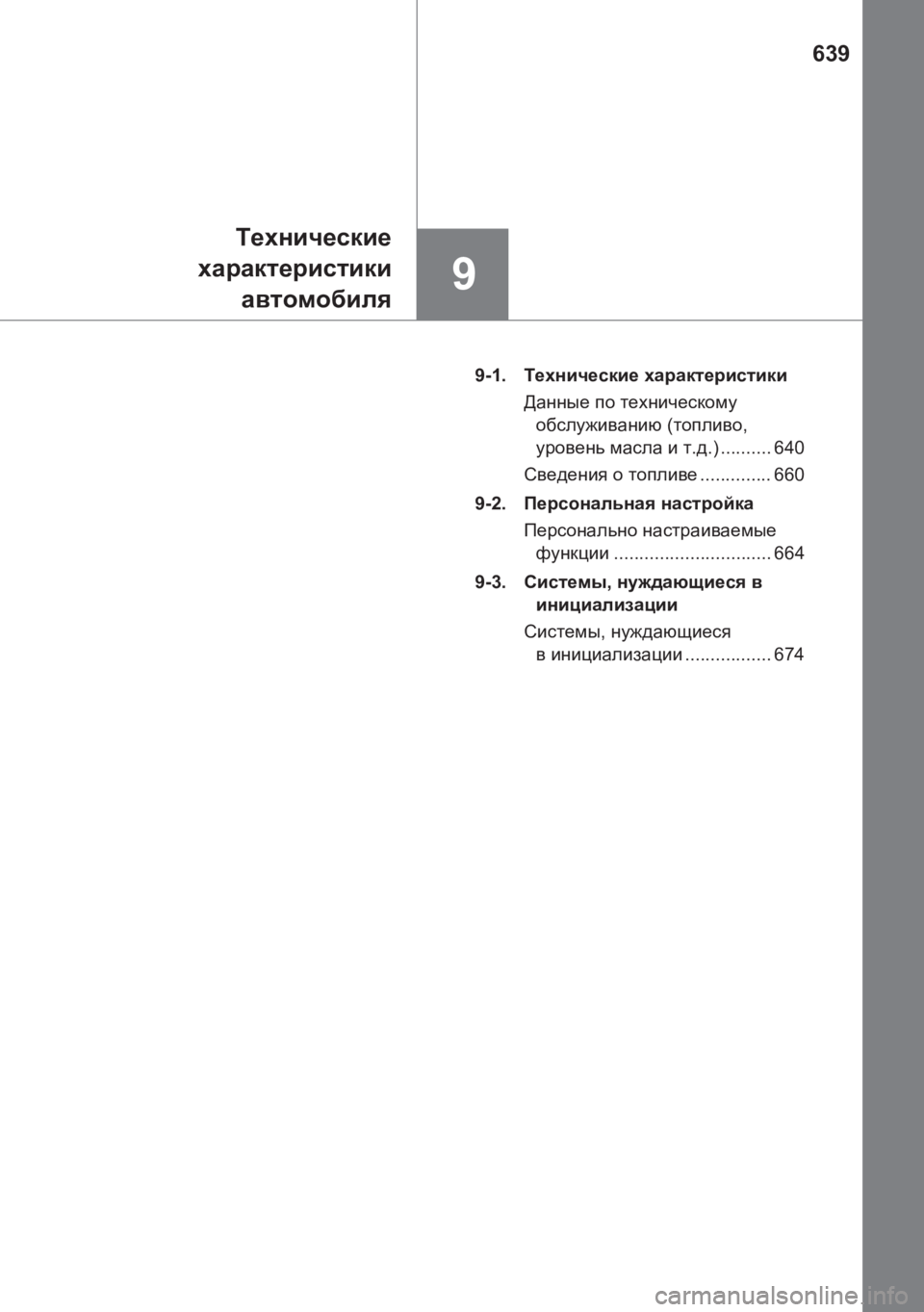

639
9
Технические
характеристики автомобиля
AVENSIS_OM_OM20C74R_(RR) 9-1.
Технические характеристики
Данные по техническому
обслуживанию (топливо ,
уровень масла и т .д .) .......... 640
Сведения о топливе .............. 660
9-2. Персональная настройка
Персонально настраиваемые
функции ............................... 664
9-3. Системы , нуждающиеся в
инициализации
Системы , нуждающиеся
в инициализации ................. 674
AVENSIS_OM_OM20C74R_(RR).book Page 639 Friday, June 17, 2016 1:12 PM

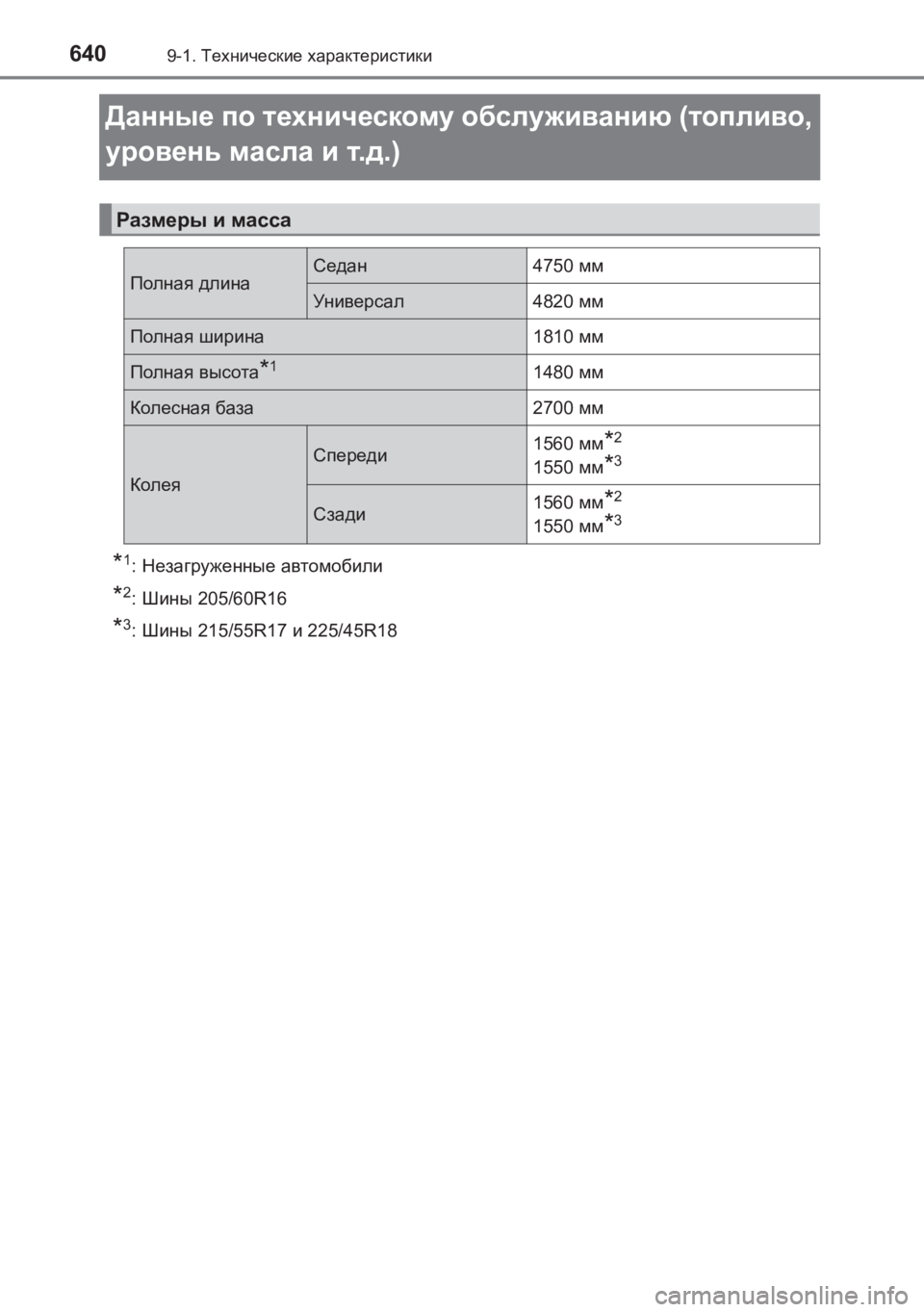

6409-1. Технические характеристики
AVENSIS_OM_OM20C74R_(RR)
Данные по техническому обслуживанию (топливо ,
уровень масла и т .д .)
*1:Незагруженные автомобили
*2: Шины 205/60R16
*3:Шины 215/55R17 и 225/45R18
Размеры и масса
Полная длинаСедан 4750 мм
Универсал 4820 мм
Полная ширина 1810 мм
Полная высота*11480 мм
Колесная база 2700 мм
Колея
Спереди 1560
мм*2
1550 мм*3
Сзади 1560
мм*2
1550 мм*3
AVENSIS_OM_OM20C74R_(RR).book Page 640 Friday, June 17, 2016 1:12 PM
