TOYOTA AVENSIS 2018 Manuale duso (in Italian)

6219-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)
9

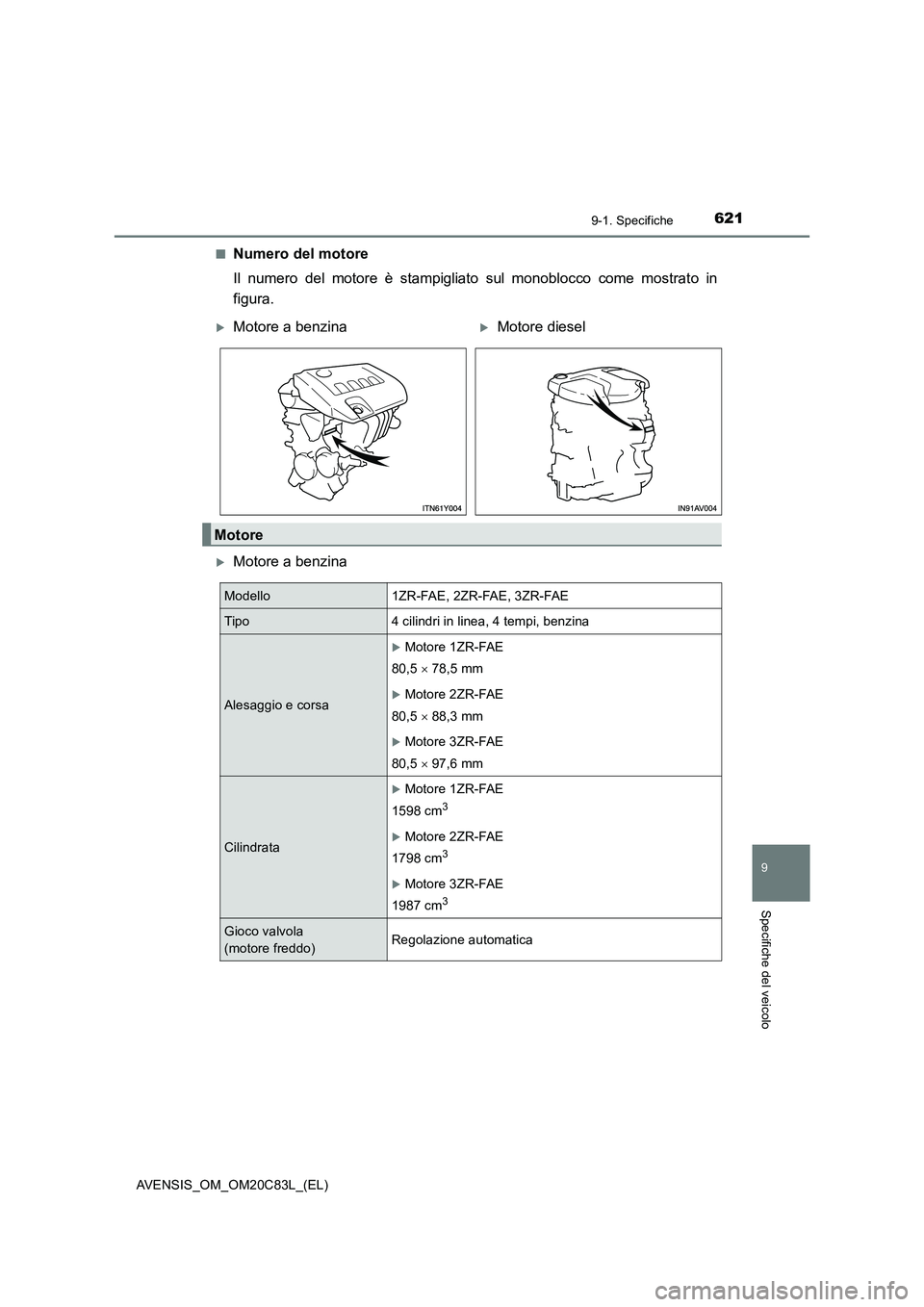

Specifiche del veicolo
■Numero del motore
Il numero del motore è stampigliato sul monoblocco come mostrato in
figura.
Motore a benzina
Motore a benzinaMotore diesel
Motore
Modello 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Tipo 4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa
Motore 1ZR-FAE
80,5  78,5 mm
Motore 2ZR-FAE
80,5  88,3 mm
Motore 3ZR-FAE
80,5  97,6 mm
Cilindrata
Motore 1ZR-FAE
1598 cm
3
Motore 2ZR-FAE
1798 cm
3
Motore 3ZR-FAE
1987 cm
3
Gioco valvola
(motore freddo)Regolazione automatica

6229-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)

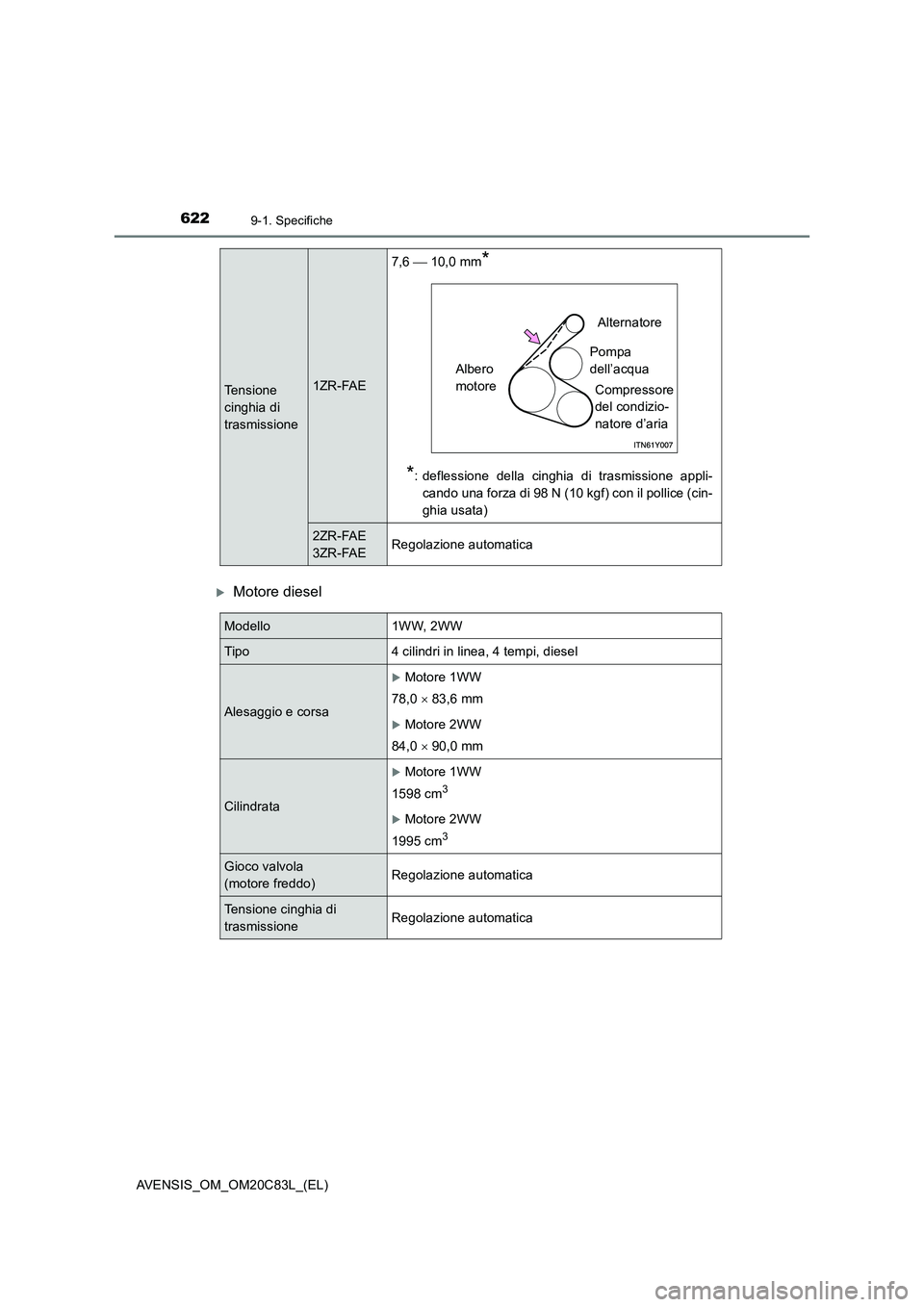

Motore diesel
Tensione
cinghia di
trasmissione1ZR-FAE7,6  10,0 mm
*
*
: deflessione della cinghia di trasmissione appli-
cando una forza di 98 N (10 kgf) con il pollice (cin-
ghia usata)
2ZR-FAE
3ZR-FAERegolazione automatica
Albero
motoreAlternatore
Pompa
dell’acqua
Compressore
del condizio-
natore d’aria
Modello 1WW, 2WW
Tipo 4 cilindri in linea, 4 tempi, diesel
Alesaggio e corsa
Motore 1WW
78,0  83,6 mm
Motore 2WW
84,0  90,0 mm
Cilindrata
Motore 1WW
1598 cm
3
Motore 2WW
1995 cm
3
Gioco valvola
(motore freddo)Regolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica

6239-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)
9
Specifiche del veicolo

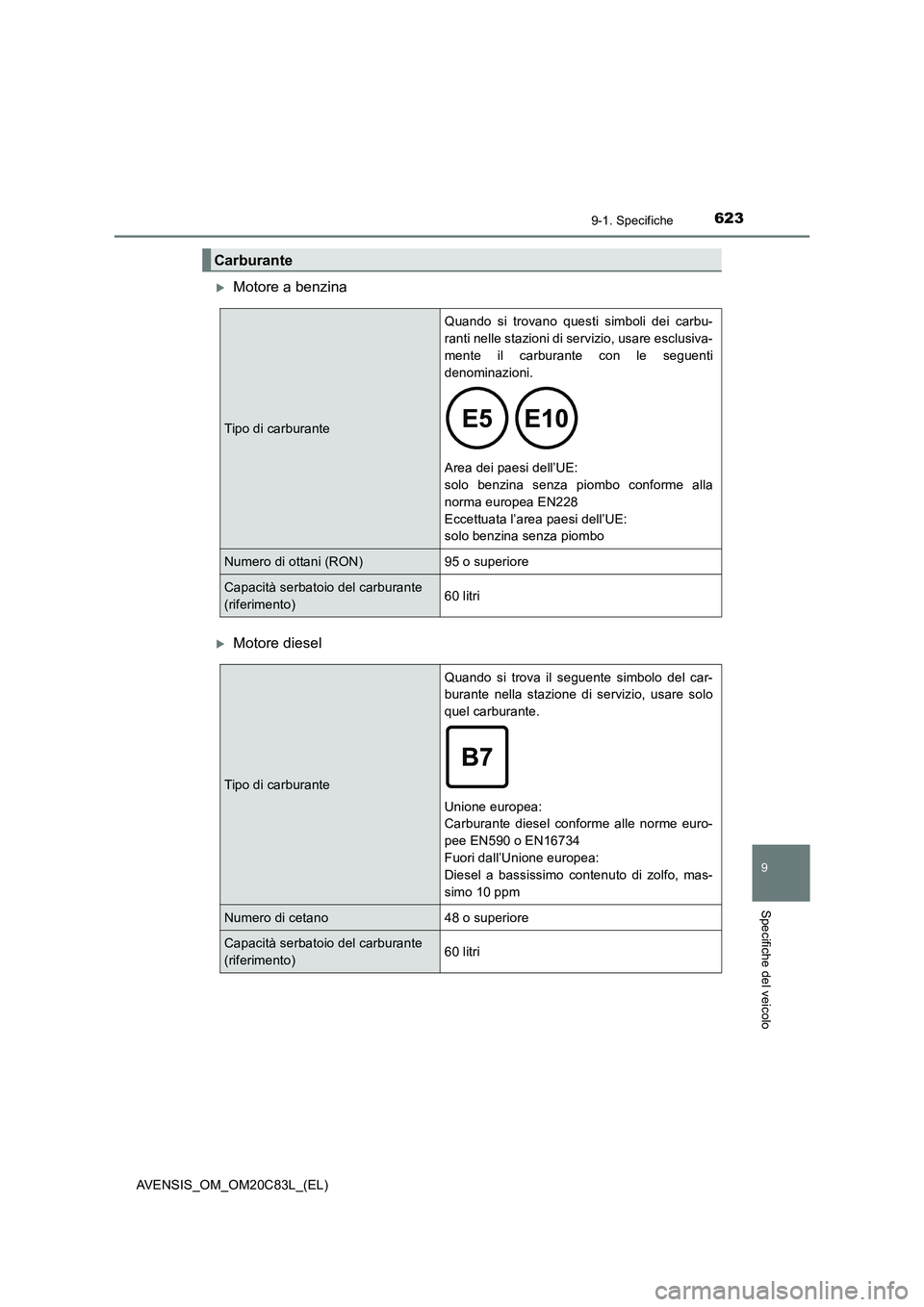

Motore a benzina
Motore diesel
Carburante
Tipo di carburanteQuando si trovano questi simboli dei carbu-
ranti nelle stazioni di servizio, usare esclusiva-
mente il carburante con le seguenti
denominazioni.

Area dei paesi dell’UE:
solo benzina senza piombo conforme alla
norma europea EN228
Eccettuata l’area paesi dell’UE:
solo benzina senza piombo
Numero di ottani (RON) 95 o superiore
Capacità serbatoio del carburante
(riferimento)60 litri
Tipo di carburanteQuando si trova il seguente simbolo del car-
burante nella stazione di servizio, usare solo
quel carburante.
Unione europea:
Carburante diesel conforme alle norme euro-
pee EN590 o EN16734
Fuori dall’Unione europea:
Diesel a bassissimo contenuto di zolfo, mas-
simo 10 ppm
Numero di cetano 48 o superiore
Capacità serbatoio del carburante
(riferimento)60 litri

6249-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)

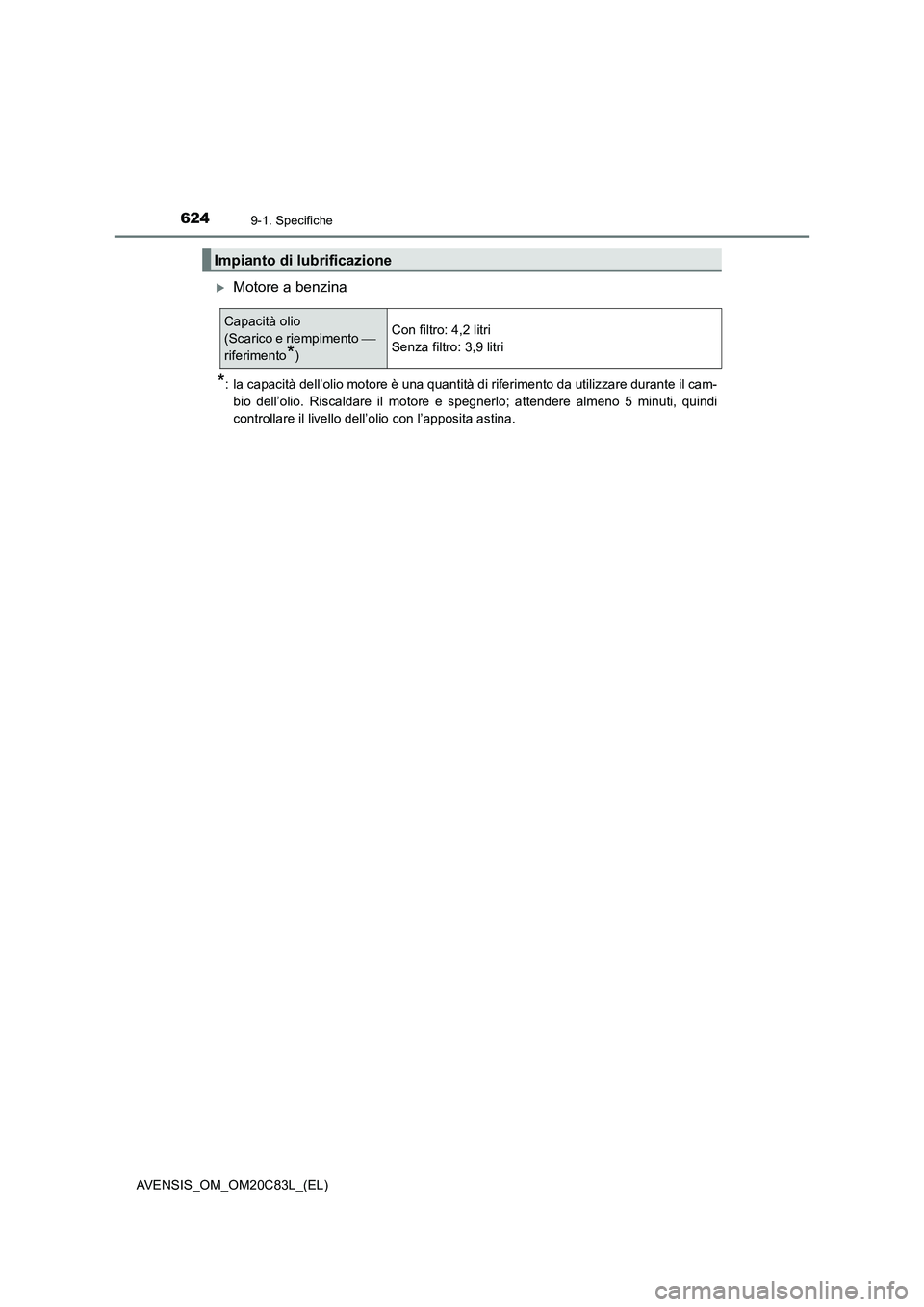

Motore a benzina
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
Impianto di lubrificazione
Capacità olio
(Scarico e riempimento 
riferimento
*)Con filtro: 4,2 litri
Senza filtro: 3,9 litri

6259-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)
9
Specifiche del veicolo

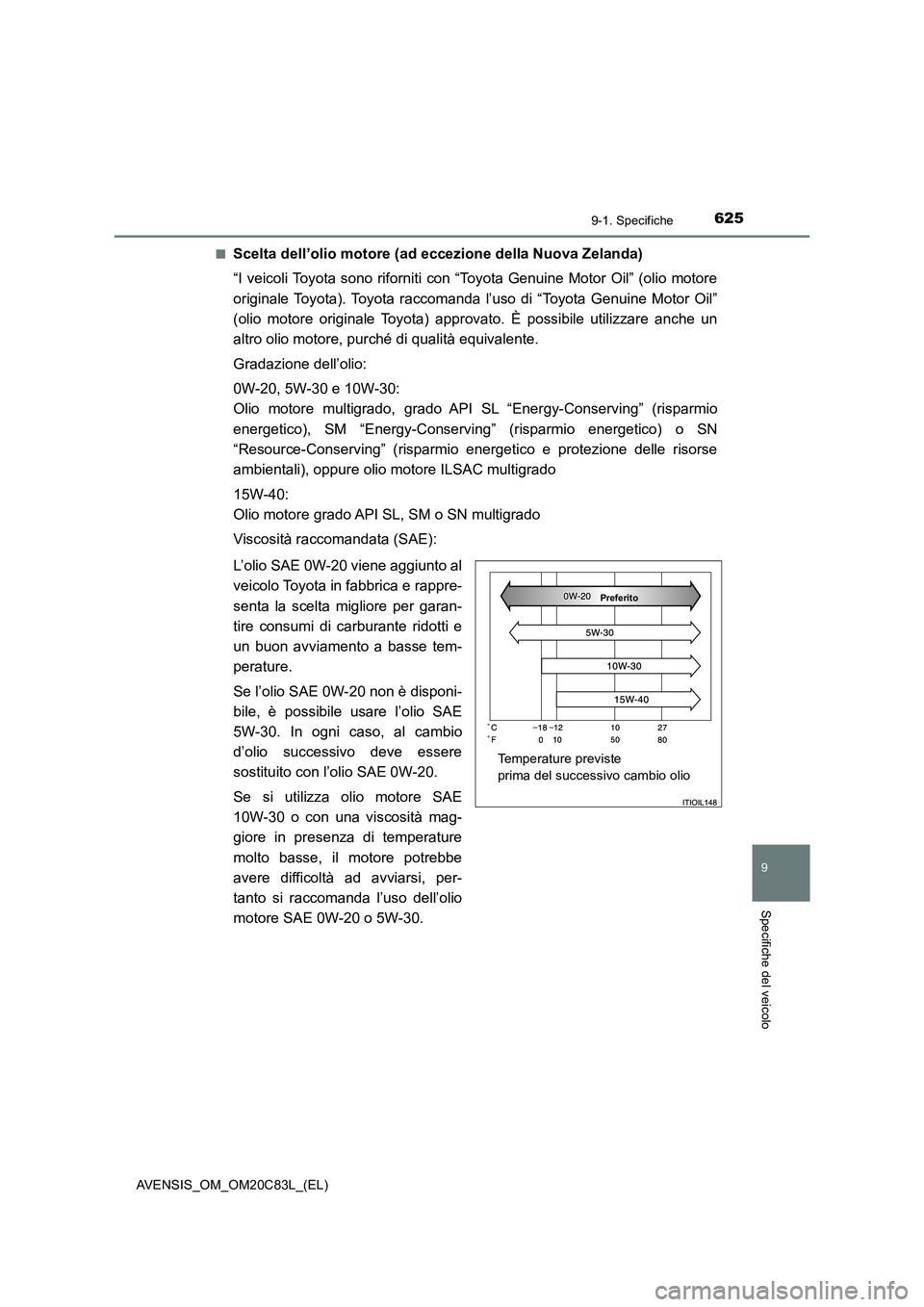

■Scelta dell’olio motore (ad eccezione della Nuova Zelanda)
“I veicoli Toyota sono riforniti con “Toyota Genuine Motor Oil” (olio motore
originale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore multigrado, grado API SL “Energy-Conserving” (risparmio
energetico), SM “Energy-Conserving” (risparmio energetico) o SN
“Resource-Conserving” (risparmio energetico e protezione delle risorse
ambientali), oppure olio motore ILSAC multigrado
15W-40:
Olio motore grado API SL, SM o SN multigrado
Viscosità raccomandata (SAE):
L’olio SAE 0W-20 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire consumi di carburante ridotti e
un buon avviamento a basse tem-
perature.
Se l’olio SAE 0W-20 non è disponi-
bile, è possibile usare l’olio SAE
5W-30. In ogni caso, al cambio
d’olio successivo deve essere
sostituito con l’olio SAE 0W-20.
Se si utilizza olio motore SAE
10W-30 o con una viscosità mag-
giore in presenza di temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi, per-
tanto si raccomanda l’uso dell’olio
motore SAE 0W-20 o 5W-30.
Temperature previste
prima del successivo cambio olio
Preferito

6269-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)

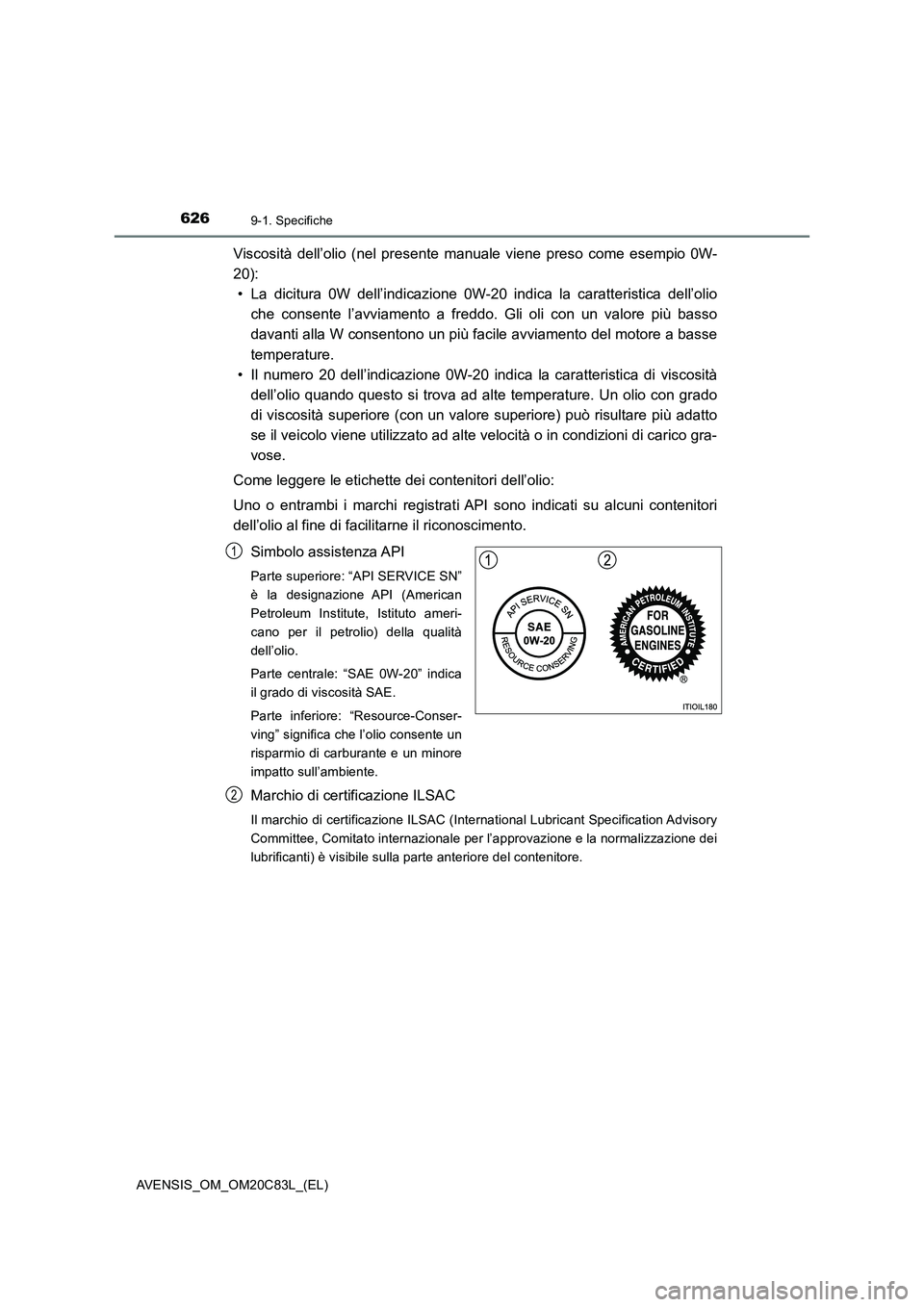

Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
20):
• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio
che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

6279-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)
9
Specifiche del veicolo

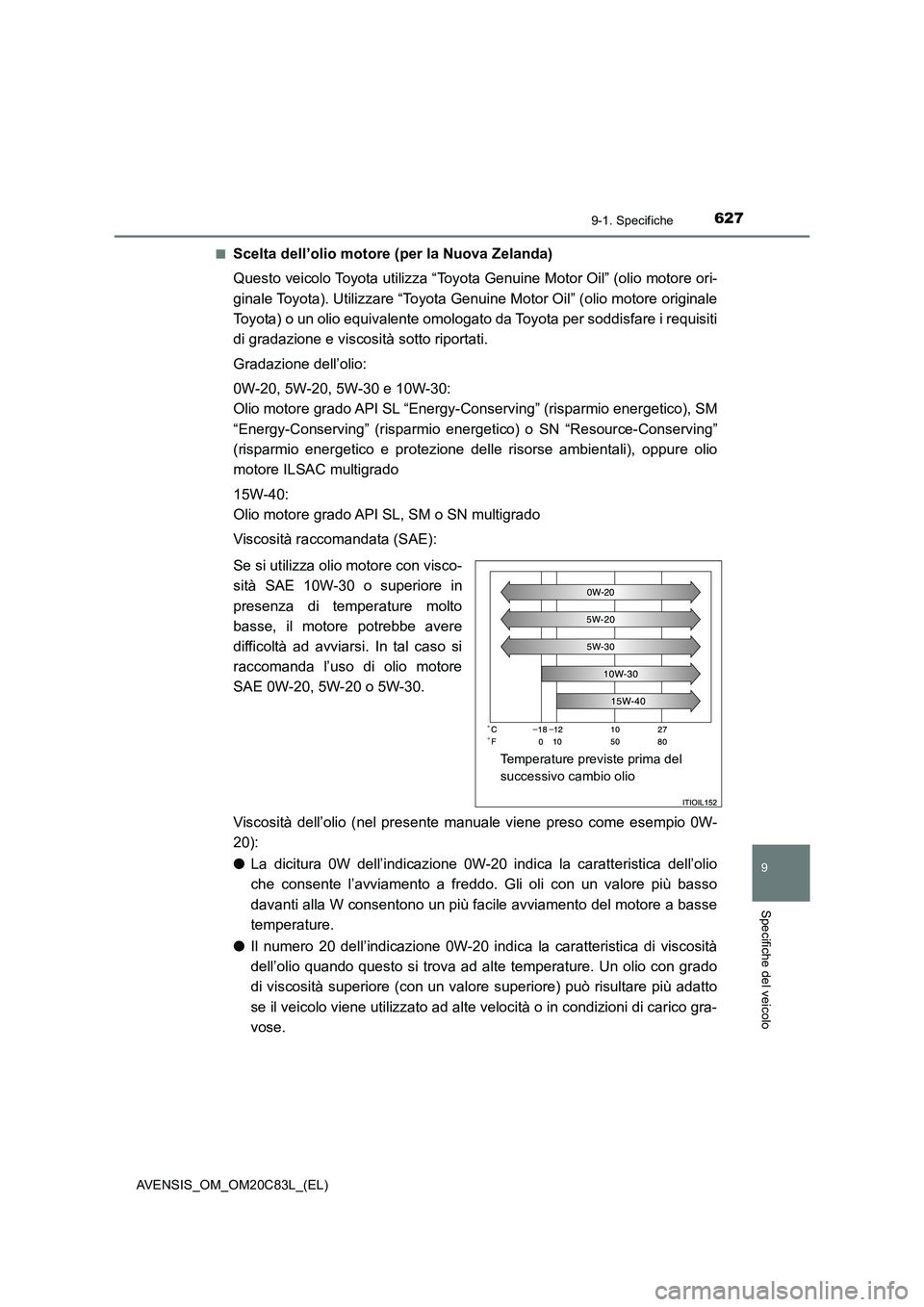

■Scelta dell’olio motore (per la Nuova Zelanda)
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requisiti
di gradazione e viscosità sotto riportati.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving” (risparmio energetico), SM
“Energy-Conserving” (risparmio energetico) o SN “Resource-Conserving”
(risparmio energetico e protezione delle risorse ambientali), oppure olio
motore ILSAC multigrado
15W-40:
Olio motore grado API SL, SM o SN multigrado
Viscosità raccomandata (SAE):
Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore in
presenza di temperature molto
basse, il motore potrebbe avere
difficoltà ad avviarsi. In tal caso si
raccomanda l’uso di olio motore
SAE 0W-20, 5W-20 o 5W-30.
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
20):
●La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio
che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
●Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio

6289-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)

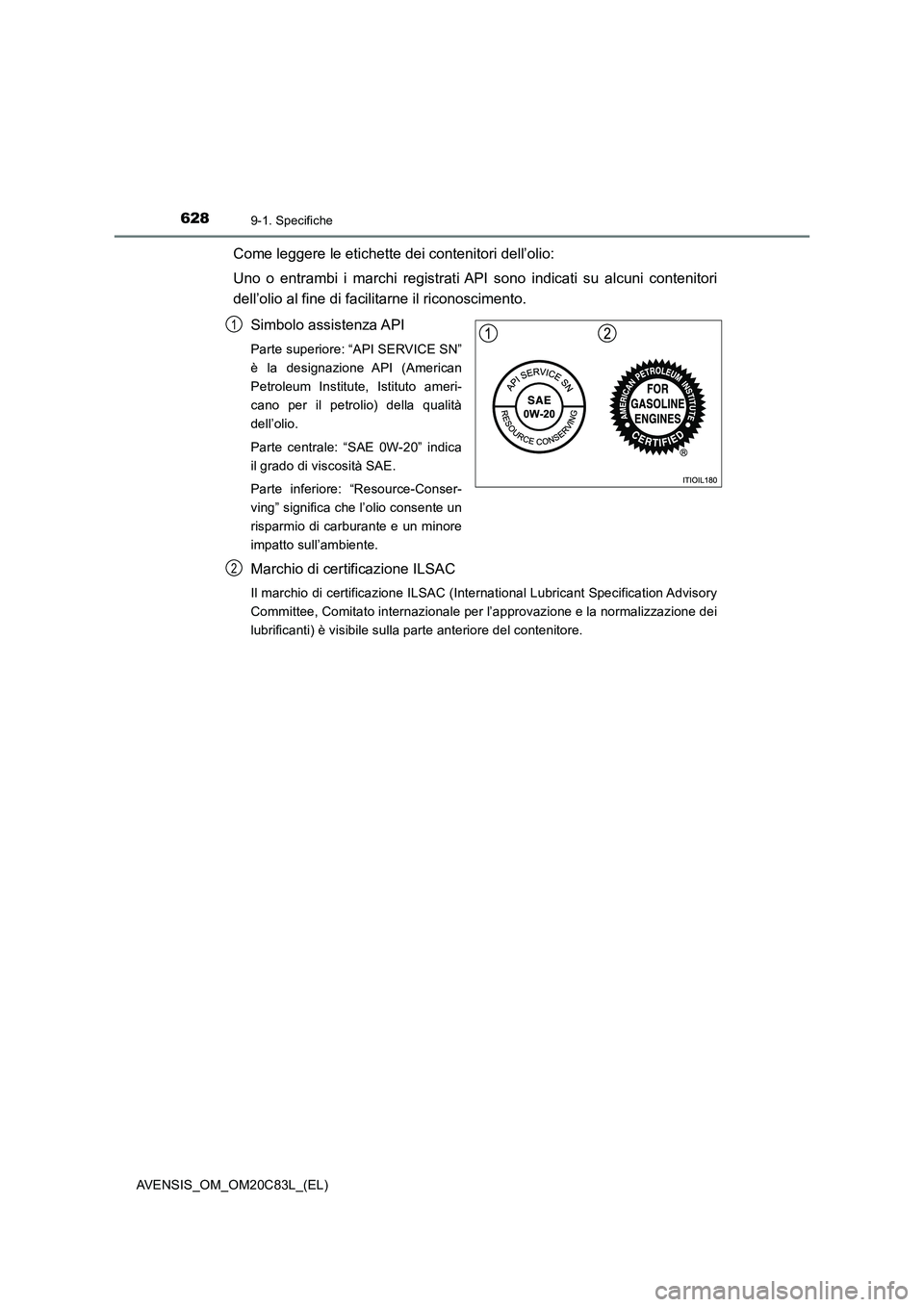

Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

6299-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)
9
Specifiche del veicolo

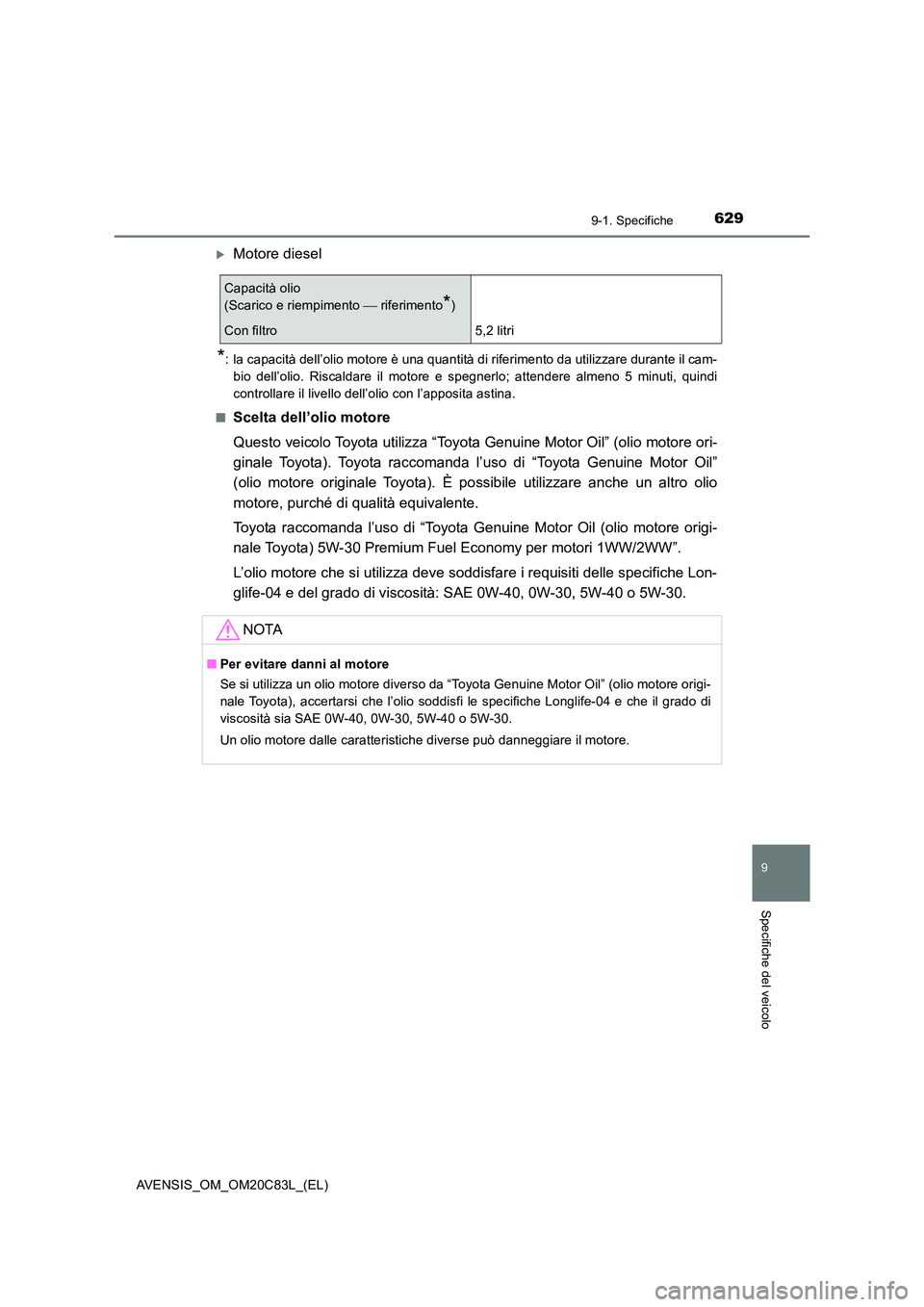

Motore diesel
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota). È possibile utilizzare anche un altro olio
motore, purché di qualità equivalente.
Toyota raccomanda l’uso di “Toyota Genuine Motor Oil (olio motore origi-
nale Toyota) 5W-30 Premium Fuel Economy per motori 1WW/2WW”.
L’olio motore che si utilizza deve soddisfare i requisiti delle specifiche Lon-
glife-04 e del grado di viscosità: SAE 0W-40, 0W-30, 5W-40 o 5W-30.
Capacità olio
(Scarico e riempimento  riferimento*)
Con filtro 5,2 litri
NOTA
■Per evitare danni al motore
Se si utilizza un olio motore diverso da “Toyota Genuine Motor Oil” (olio motore origi-
nale Toyota), accertarsi che l’olio soddisfi le specifiche Longlife-04 e che il grado di
viscosità sia SAE 0W-40, 0W-30, 5W-40 o 5W-30.
Un olio motore dalle caratteristiche diverse può danneggiare il motore.

6309-1. Specifiche
AVENSIS_OM_OM20C83L_(EL)

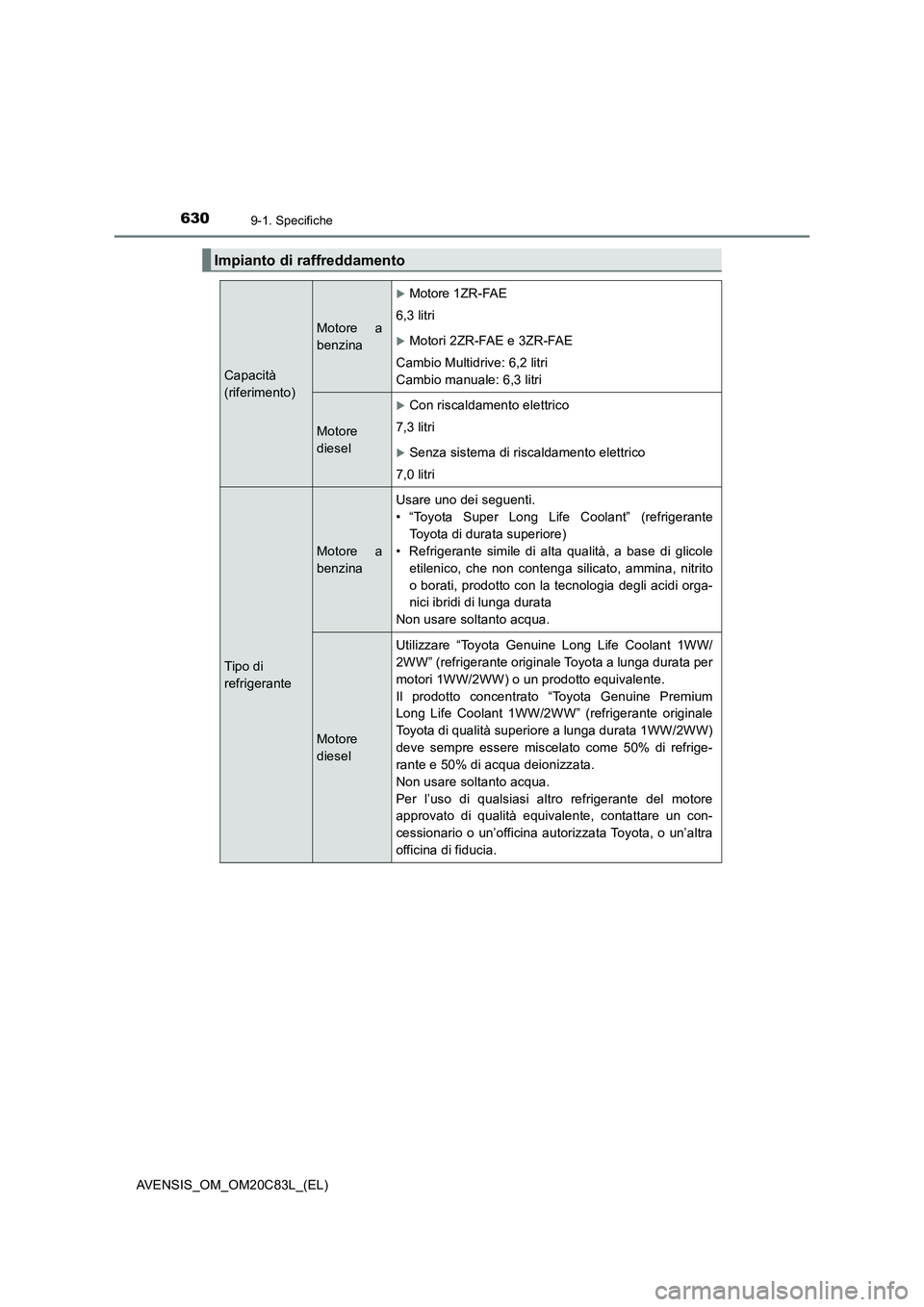

Impianto di raffreddamento
Capacità
(riferimento)
Motore a
benzina
Motore 1ZR-FAE
6,3 litri
Motori 2ZR-FAE e 3ZR-FAE
Cambio Multidrive: 6,2 litri
Cambio manuale: 6,3 litri
Motore
diesel
Con riscaldamento elettrico
7,3 litri
Senza sistema di riscaldamento elettrico
7,0 litri
Tipo di
refrigerante
Motore a
benzinaUsare uno dei seguenti.
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole
etilenico, che non contenga silicato, ammina, nitrito
o borati, prodotto con la tecnologia degli acidi orga-
nici ibridi di lunga durata
Non usare soltanto acqua.
Motore
dieselUtilizzare “Toyota Genuine Long Life Coolant 1WW/
2WW” (refrigerante originale Toyota a lunga durata per
motori 1WW/2WW) o un prodotto equivalente.
Il prodotto concentrato “Toyota Genuine Premium
Long Life Coolant 1WW/2WW” (refrigerante originale
Toyota di qualità superiore a lunga durata 1WW/2WW)
deve sempre essere miscelato come 50% di refrige-
rante e 50% di acqua deionizzata.
Non usare soltanto acqua.
Per l’uso di qualsiasi altro refrigerante del motore
approvato di qualità equivalente, contattare un con-
cessionario o un’officina autorizzata Toyota, o un’altra
officina di fiducia.
