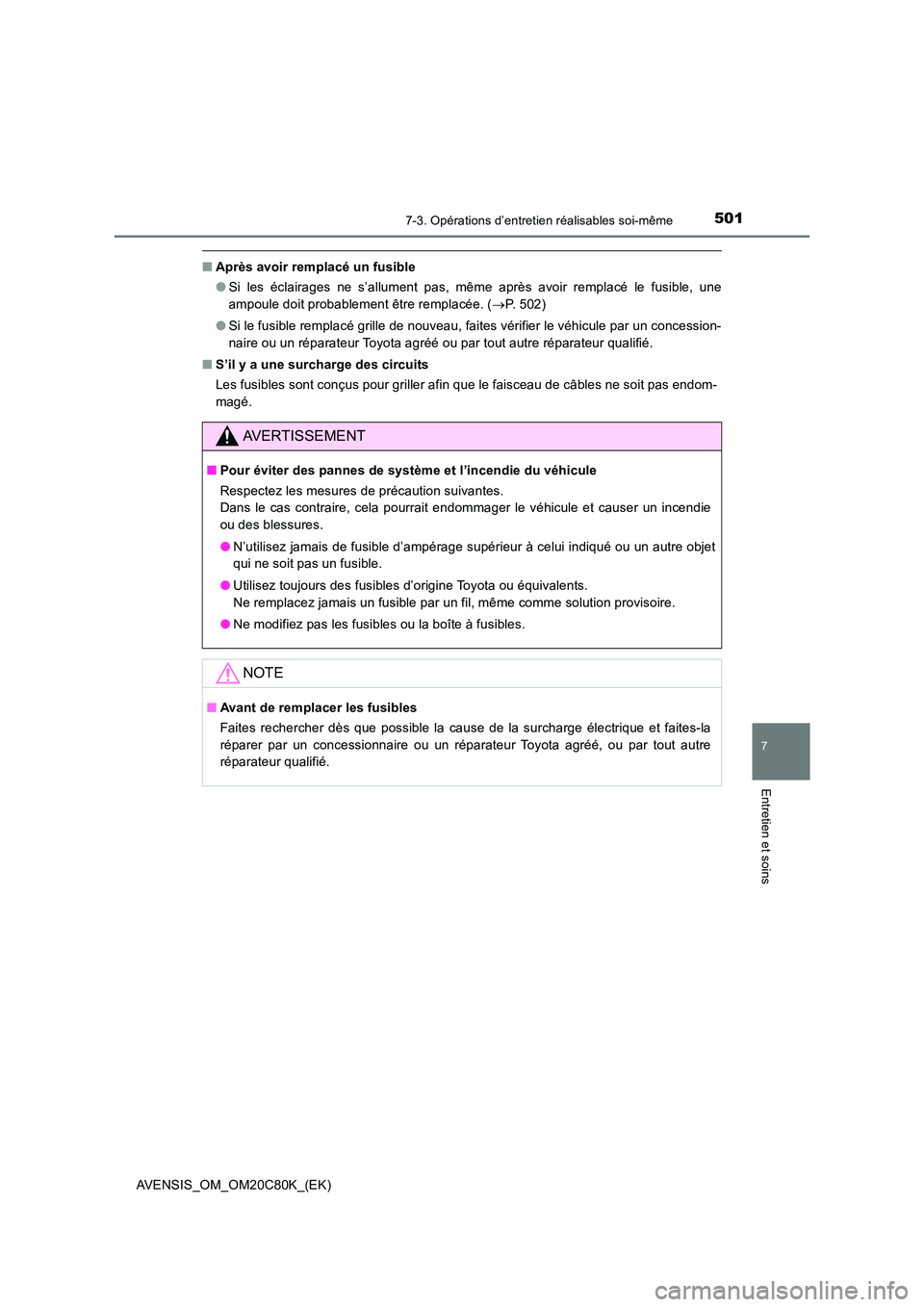

5017-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
■Après avoir remplacé un fusible
● Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( P. 502)
● Si le fusible remplacé grille de nouveau, faites vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■ S’il y a une surcharge des circuits
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
AVERTISSEMENT
■ Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
● N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ou la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher dès que possible la cause de la surcharge électrique et faites-la
réparer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.

5027-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (P. 631)
P. 455
■Avant
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certains composants, nous vous recom-
mandons de confier le remplacement de cet élément à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié.
Préparation au remplacement d’une ampoule
Retrait du cache du compartiment moteur
Emplacements des ampoules
Phares (phares halogènes)
Feu antibrouillard avant (si le véhi-
cule en est équipé)
Feu directionnel/antibrouillard
arrière (si le véhicule en est
équipé)Clignotant avant
Clignotant latéral1
2
3
4

5037-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
■Arrière
Berline
Break
Clignotant arrière
Feu de recul (véhicules à conduite
à gauche)Feu de recul (véhicules à
conduite à droite)
Eclairages de plaque d’immatri-
culation1
2
3
4
Clignotant arrière
Feu de recul (véhicules à conduite
à gauche)Feu de recul (véhicules à
conduite à droite)
Eclairages de plaque d’immatri-
culation1
2
3
4

5047-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)■
Phares (ampoules halogènes)
Pour le côté droit uniquement :
Retirez l’agrafe de fixation, puis
tournez et retirez le dispositif
d’ouverture de remplissage du
liquide de lave-glace.
Pour le côté gauche uniquement :
Retirez l’agrafe de fixation et la
partie supérieure du conduit de
l’épurateur d’air (si elle est
démontable).
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Remplacement des ampoules
1
2
3

5057-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
Remplacez l’ampoule, installez
le connecteur et montez le socle
d’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez le socle
d’ampoule.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez les feux de
croisement et assurez-vous visuel-
lement qu’aucune lumière ne passe
au travers de la fixation.
Pour le côté droit uniquement :
Montez l’ouverture de remplis-
sage du liquide de lave-glace et
l’agrafe de fixation en effectuant
dans l’ordre inverse.
Pour le côté gauche uniquement :
Montez la partie supérieure du
conduit de l’épurateur d’air et
l’agrafe de fixation en effectuant
dans l’ordre inverse.
4
5
6
1
1

5067-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)■
Feu antibrouillard avant (si le véhicule en est équipé)
Enlevez les vis de doublure
d’aile. Retirez partiellement la
doublure d’aile.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
1
2
3

5077-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
Remplacez l’ampoule et posez
le socle d’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez le socle
d’ampoule.
Installez le connecteur.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez le feu
antibrouillard avant une fois et assu-
rez-vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
Réinstallez les vis de doublure d’aile en effectuant dans l’ordre
inverse.
4
5
6
71

5087-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)■
Feu directionnel/antibrouillard arrière (si le véhicule en est équipé)
Enlevez les vis de doublure
d’aile. Retirez partiellement la
doublure d’aile.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
1
2
3

5097-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
Remplacez l’ampoule et posez
le socle d’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez le socle
d’ampoule.
Installez le connecteur.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez le feu
directionnel/antibrouillard une fois et
assurez-vous visuellement
qu’aucune lumière ne passe au tra-
vers de la fixation.
Réinstallez les vis de doublure d’aile en effectuant dans l’ordre
inverse.
4
5
6
71

5107-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)■
Clignotant avant
Pour le côté gauche uniquement :
Retirez l’agrafe de fixation et la
partie supérieure du conduit de
l’épurateur d’air (si elle est
démontable).
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation de l’ampoule, effectuez les étapes et dans
l’ordre inverse.
Pour le côté gauche uniquement :
Montez la partie supérieure du
conduit de l’épurateur d’air et
l’agrafe de fixation en effectuant
dans l’ordre inverse.
1
2
3
432
5
1
