TOYOTA AVENSIS 2018 Manuel du propriétaire (in French)

611
9

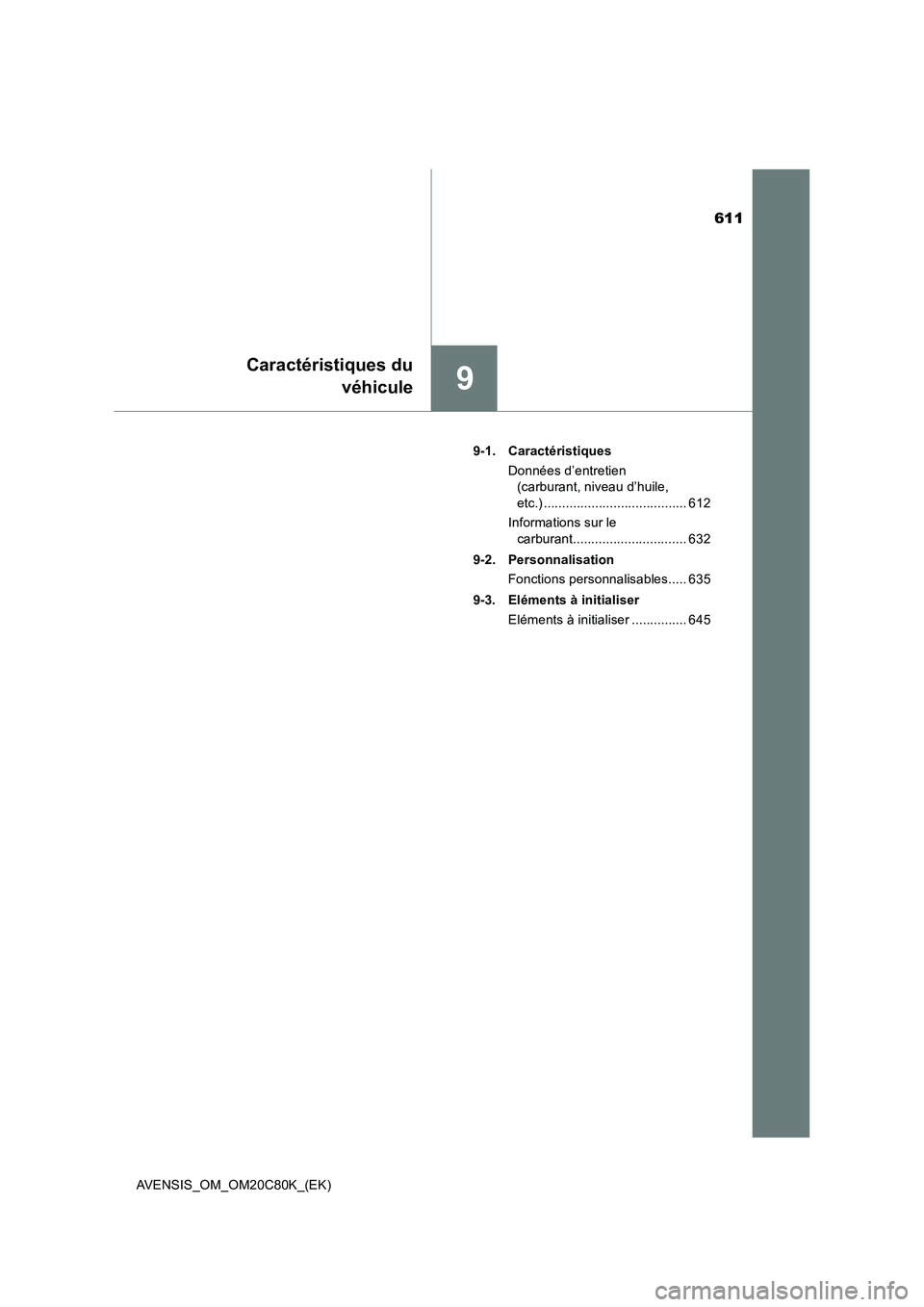

Caractéristiques du
véhicule
AVENSIS_OM_OM20C80K_(EK)9-1. Caractéristiques
Données d’entretien
(carburant, niveau d’huile,
etc.) ....................................... 612
Informations sur le
carburant............................... 632
9-2. Personnalisation
Fonctions personnalisables..... 635
9-3. Eléments à initialiser
Eléments à initialiser ............... 645

6129-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)

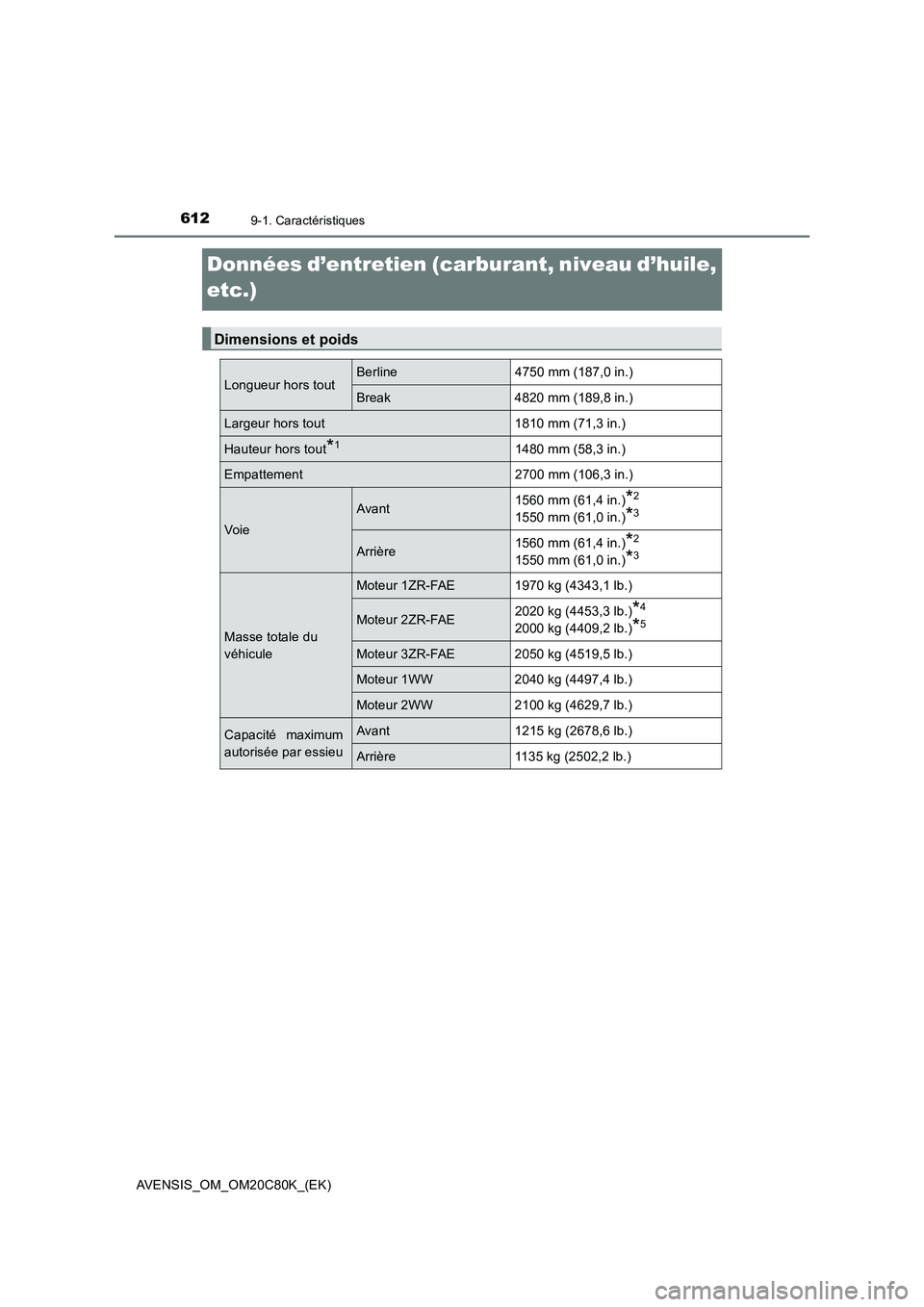

Données d’entretien (carburant, niveau d’huile,
etc.)
Dimensions et poids
Longueur hors toutBerline 4750 mm (187,0 in.)
Break 4820 mm (189,8 in.)
Largeur hors tout 1810 mm (71,3 in.)
Hauteur hors tout*11480 mm (58,3 in.)
Empattement 2700 mm (106,3 in.)
Voie
Avant1560 mm (61,4 in.)*2
1550 mm (61,0 in.)*3
Arrière1560 mm (61,4 in.)*2
1550 mm (61,0 in.)*3
Masse totale du
véhicule
Moteur 1ZR-FAE 1970 kg (4343,1 lb.)
Moteur 2ZR-FAE2020 kg (4453,3 lb.)*4
2000 kg (4409,2 lb.)*5
Moteur 3ZR-FAE 2050 kg (4519,5 lb.)
Moteur 1WW 2040 kg (4497,4 lb.)
Moteur 2WW 2100 kg (4629,7 lb.)
Capacité maximum
autorisée par essieuAvant 1215 kg (2678,6 lb.)
Arrière 1135 kg (2502,2 lb.)

6139-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)
9
Caractéristiques du véhicule

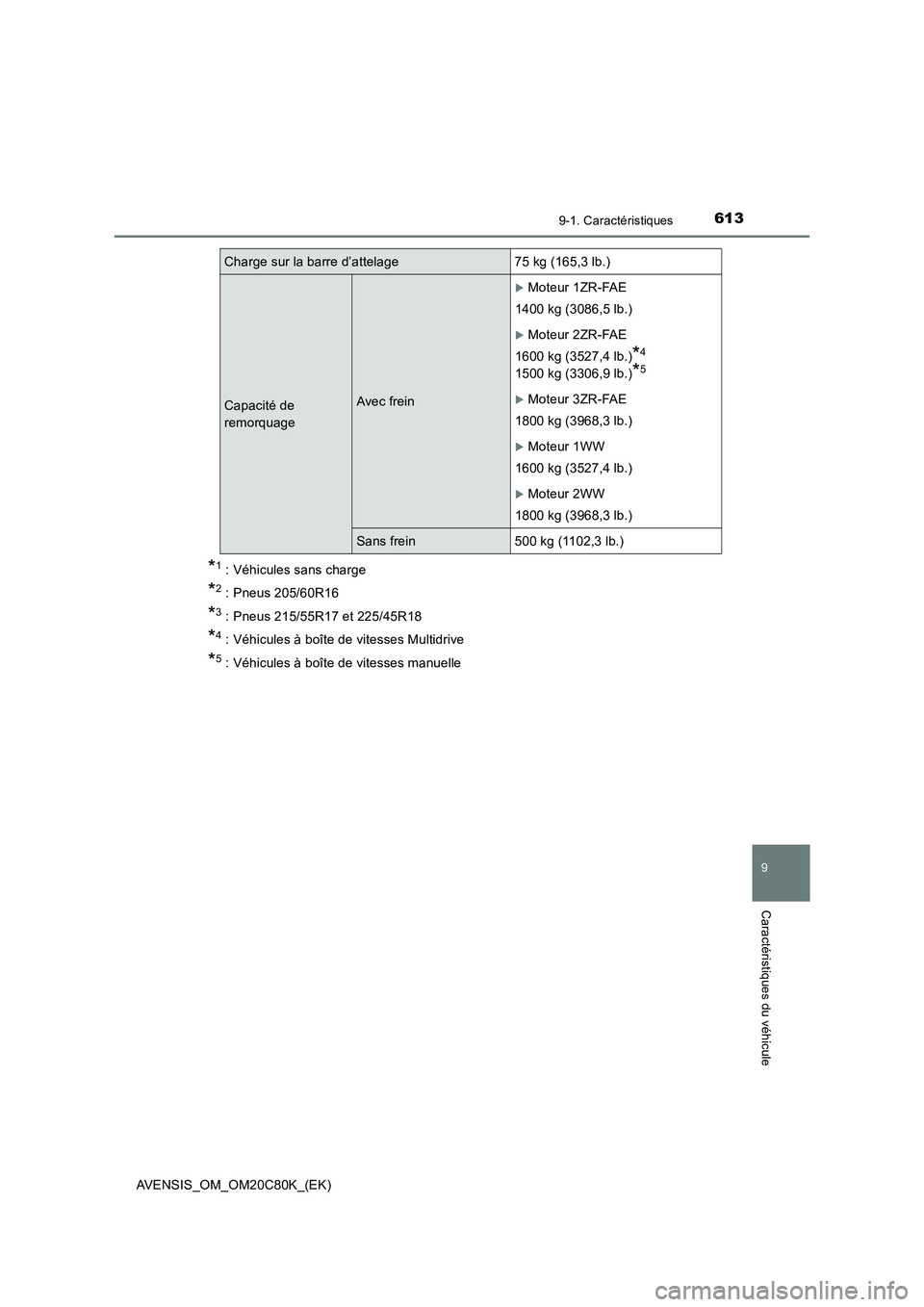

*1 : Véhicules sans charge
*2 : Pneus 205/60R16
*3 : Pneus 215/55R17 et 225/45R18
*4 : Véhicules à boîte de vitesses Multidrive
*5 : Véhicules à boîte de vitesses manuelle
Charge sur la barre d’attelage 75 kg (165,3 lb.)
Capacité de
remorquageAvec frein
Moteur 1ZR-FAE
1400 kg (3086,5 lb.)
Moteur 2ZR-FAE
1600 kg (3527,4 lb.)
*4
1500 kg (3306,9 lb.)*5
Moteur 3ZR-FAE
1800 kg (3968,3 lb.)
Moteur 1WW
1600 kg (3527,4 lb.)
Moteur 2WW
1800 kg (3968,3 lb.)
Sans frein 500 kg (1102,3 lb.)

6149-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)■

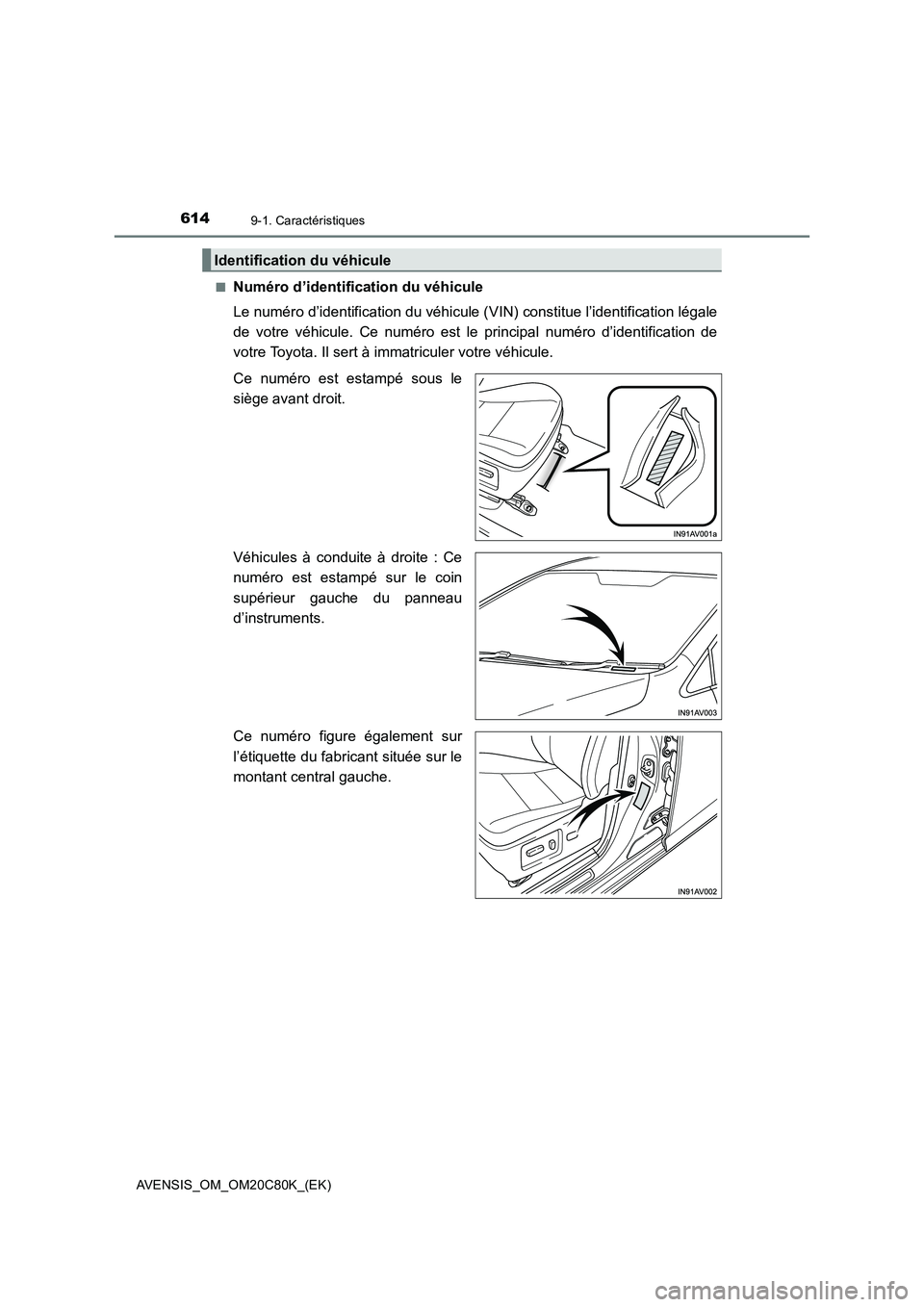

Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de
votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampé sous le
siège avant droit.
Véhicules à conduite à droite : Ce
numéro est estampé sur le coin
supérieur gauche du panneau
d’instruments.
Ce numéro figure également sur
l’étiquette du fabricant située sur le
montant central gauche.
Identification du véhicule

6159-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)
9
Caractéristiques du véhicule
■Numéro du moteur
Le numéro du moteur est estampé sur le bloc-moteur, comme indiqué sur
le schéma.
Moteur à essence
Moteur à essenceMoteur diesel
Moteur
Modèle 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course
Moteur 1ZR-FAE
80,5  78,5 mm (3,17  3,09 in.)
Moteur 2ZR-FAE
80,5  88,3 mm (3,17  3,48 in.)
Moteur 3ZR-FAE
80,5  97,6 mm (3,17  3,84 in.)
Cylindrée
Moteur 1ZR-FAE
1598 cm
3 (97,5 cu.in.)
Moteur 2ZR-FAE
1798 cm
3 (109,7 cu.in.)
Moteur 3ZR-FAE
1987 cm
3 (121,3 cu.in.)
Jeu des soupapes
(moteur froid)Réglage automatique

6169-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)

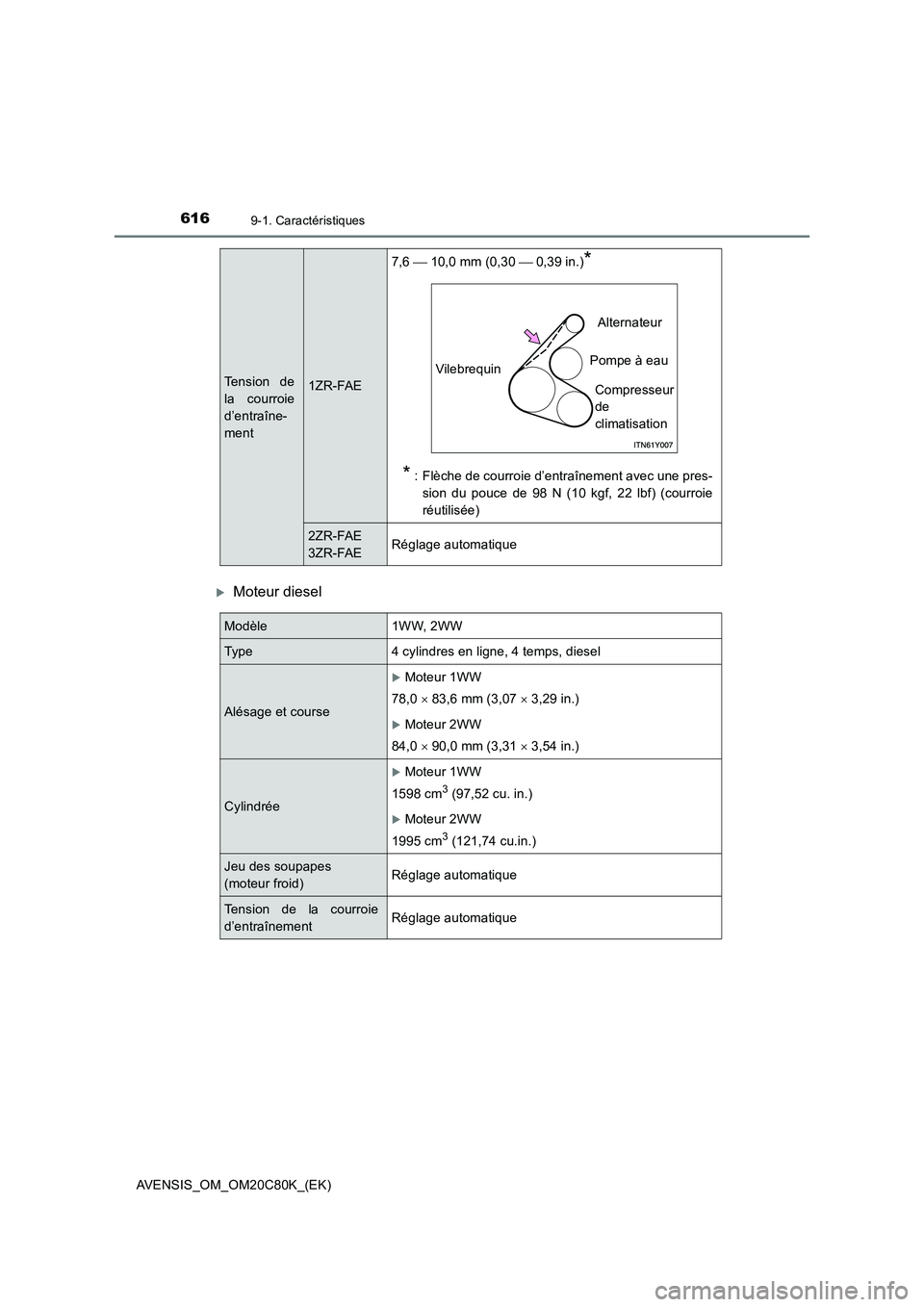

Moteur diesel
Tension de
la courroie
d’entraîne-
ment1ZR-FAE7,6  10,0 mm (0,30  0,39 in.)
*
*
: Flèche de courroie d’entraînement avec une pres-
sion du pouce de 98 N (10 kgf, 22 lbf) (courroie
réutilisée)
2ZR-FAE
3ZR-FAERéglage automatique
VilebrequinAlternateur
Pompe à eau
Compresseur
de
climatisation
Modèle 1WW, 2WW
Type 4 cylindres en ligne, 4 temps, diesel
Alésage et course
Moteur 1WW
78,0  83,6 mm (3,07  3,29 in.)
Moteur 2WW
84,0  90,0 mm (3,31  3,54 in.)
Cylindrée
Moteur 1WW
1598 cm
3 (97,52 cu. in.)
Moteur 2WW
1995 cm
3 (121,74 cu.in.)
Jeu des soupapes
(moteur froid)Réglage automatique
Tension de la courroie
d’entraînementRéglage automatique

6179-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)
9
Caractéristiques du véhicule

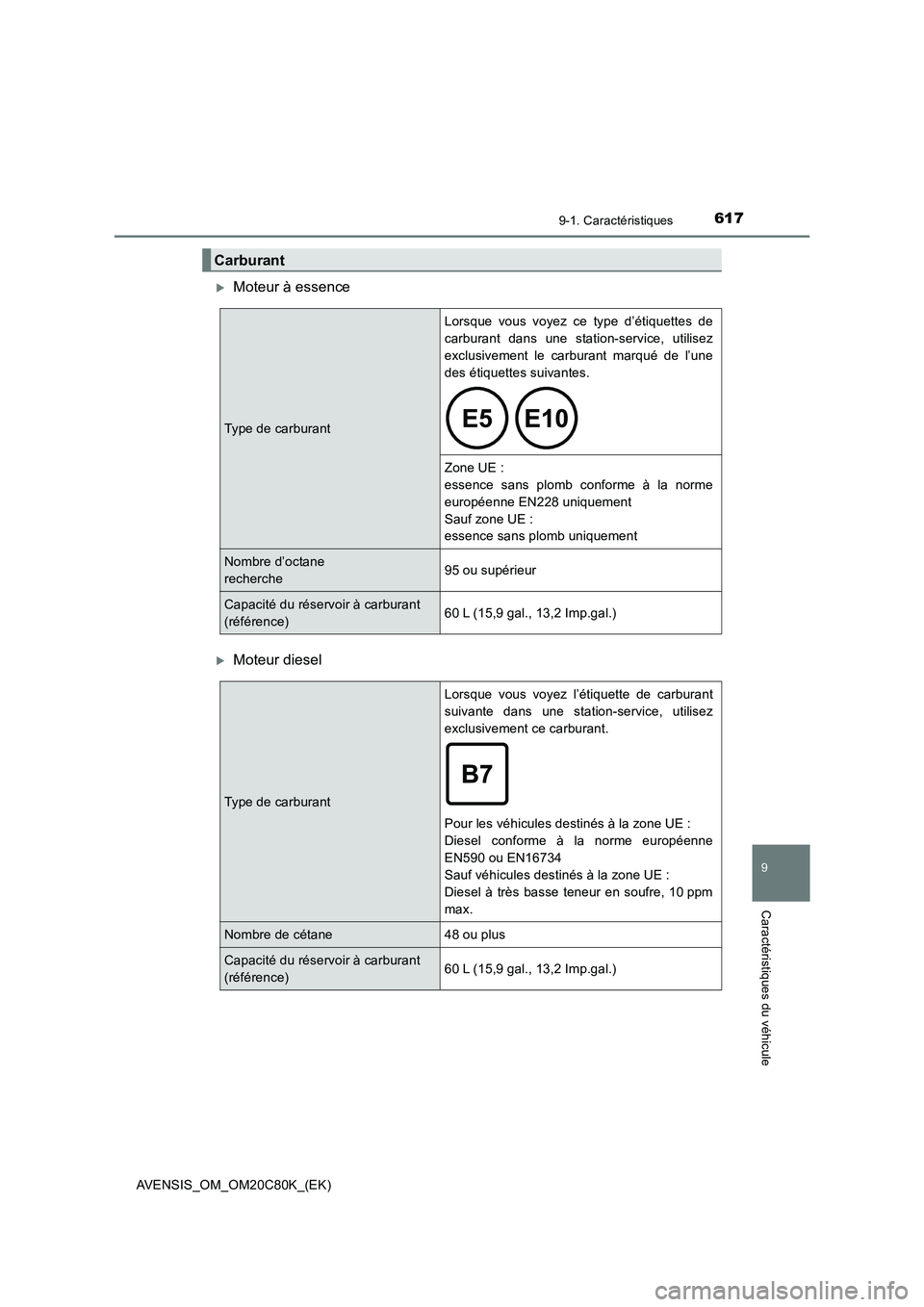

Moteur à essence
Moteur diesel
Carburant
Type de carburantLorsque vous voyez ce type d’étiquettes de
carburant dans une station-service, utilisez
exclusivement le carburant marqué de l’une
des étiquettes suivantes.

Zone UE :
essence sans plomb conforme à la norme
européenne EN228 uniquement
Sauf zone UE :
essence sans plomb uniquement
Nombre d’octane
recherche95 ou supérieur
Capacité du réservoir à carburant
(référence)60 L (15,9 gal., 13,2 Imp.gal.)
Type de carburantLorsque vous voyez l’étiquette de carburant
suivante dans une station-service, utilisez
exclusivement ce carburant.
Pour les véhicules destinés à la zone UE :
Diesel conforme à la norme européenne
EN590 ou EN16734
Sauf véhicules destinés à la zone UE :
Diesel à très basse teneur en soufre, 10 ppm
max.
Nombre de cétane 48 ou plus
Capacité du réservoir à carburant
(référence)60 L (15,9 gal., 13,2 Imp.gal.)

6189-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)

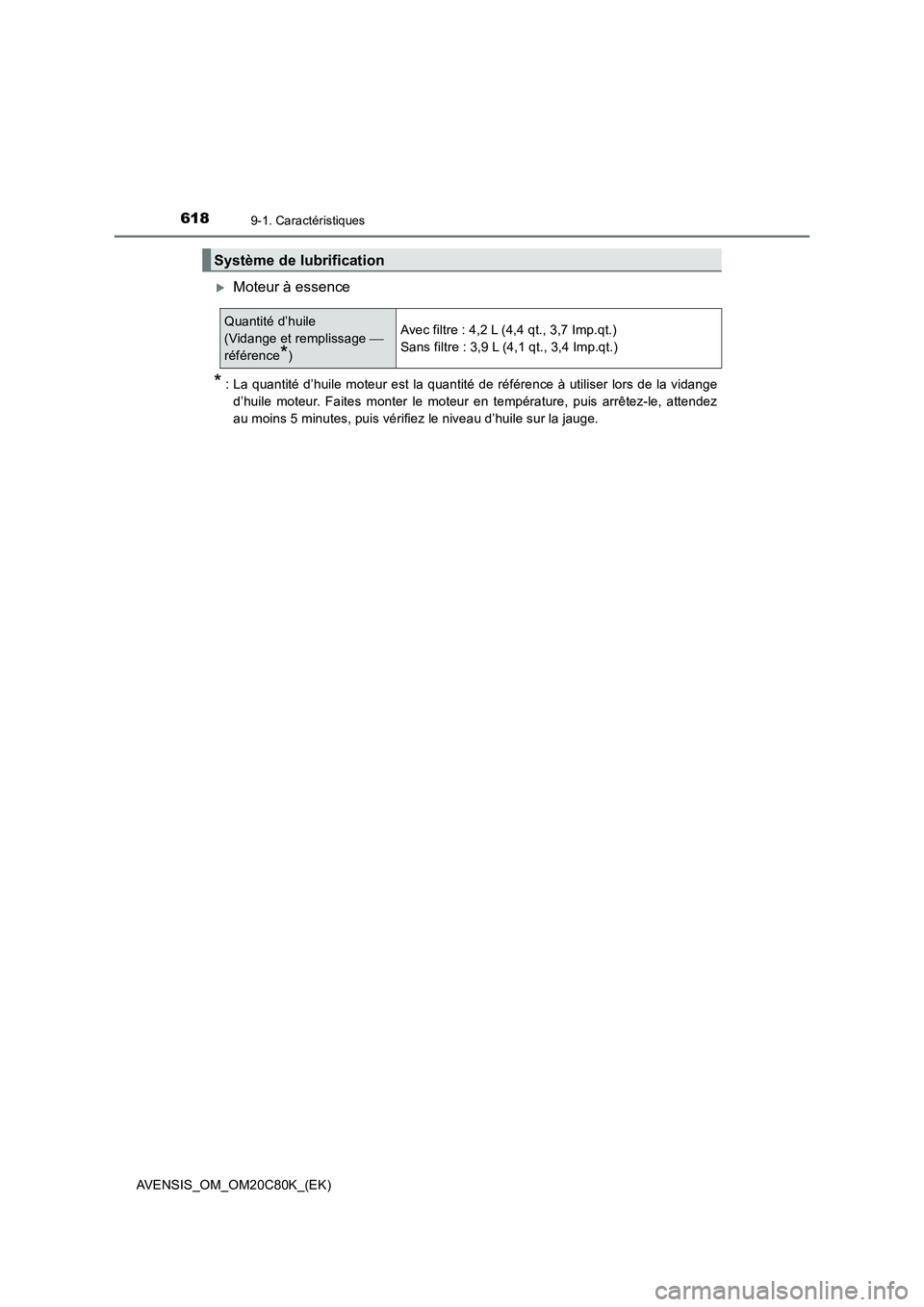

Moteur à essence
* : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
Système de lubrification
Quantité d’huile
(Vidange et remplissage 
référence
*)Avec filtre : 4,2 L (4,4 qt., 3,7 Imp.qt.)
Sans filtre : 3,9 L (4,1 qt., 3,4 Imp.qt.)

6199-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)
9
Caractéristiques du véhicule
■Choix de l’huile moteur (sauf pour la Nouvelle-Zélande)
“Votre Toyota utilise de l’huile moteur “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Toyota recommande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile moteur d’origine Toyota). Une huile
moteur d’une qualité équivalente peut également être utilisée.
Grade d’huile :
0W-20, 5W-30 et 10W-30 :
Huile moteur multigrade API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” ou ILSAC
15W-40 :
Huile moteur multigrade classe API SL, SM ou SN
Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-20 à sa sortie
d’usine, le meilleur choix pour une
bonne économie de carburant et
pour un bon démarrage par temps
froid.
Si de l’huile SAE 0W-20 n’est pas
disponible, vous pouvez utiliser de
l’huile SAE 5W-30. Toutefois, elle
devrait être remplacée par de la
SAE 0W-20 lors de la vidange
d’huile suivante.
L’utilisation d’une huile moteur de viscosité SAE 10W-30 ou supérieure par
temps très froid peut rendre le démarrage du moteur difficile ; il est dès lors
préférable d’opter pour une huile moteur de viscosité SAE 0W-20 ou 5W-
30.
Viscosité de l’huile (0W-20 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-20 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 20 de 0W-20 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge
extrêmes.
Plage de températures prévues
avant la prochaine vidange d’huile
De préférence

6209-1. Caractéristiques
AVENSIS_OM_OM20C80K_(EK)

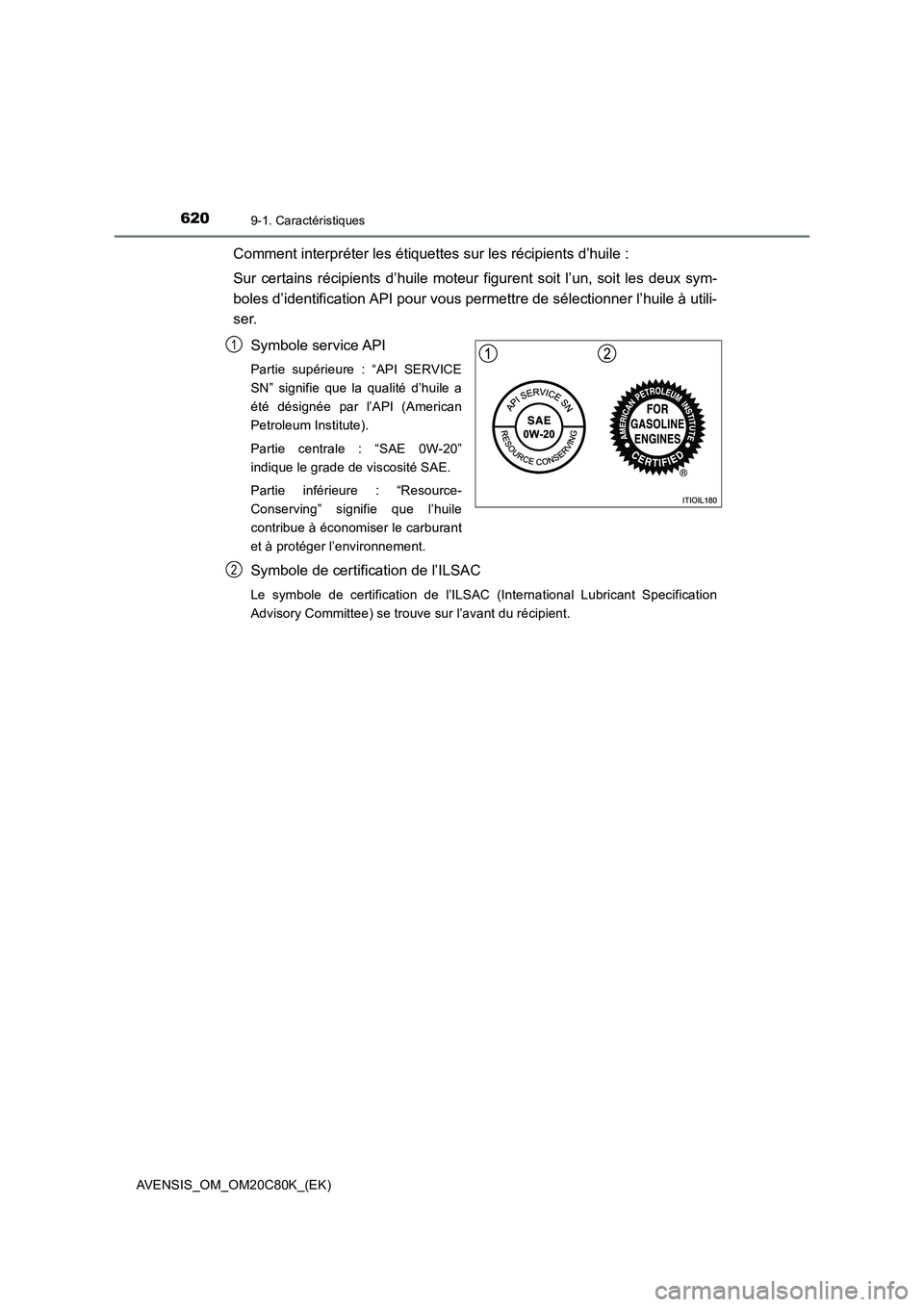

Comment interpréter les étiquettes sur les récipients d’huile :
Sur certains récipients d’huile moteur figurent soit l’un, soit les deux sym-
boles d’identification API pour vous permettre de sélectionner l’huile à utili-
ser.
Symbole service API
Partie supérieure : “API SERVICE
SN” signifie que la qualité d’huile a
été désignée par l’API (American
Petroleum Institute).
Partie centrale : “SAE 0W-20”
indique le grade de viscosité SAE.
Partie inférieure : “Resource-
Conserving” signifie que l’huile
contribue à économiser le carburant
et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (International Lubricant Specification
Advisory Committee) se trouve sur l’avant du récipient.
1
2
