TOYOTA AYGO 2014 Manuale de Empleo (in Spanish)

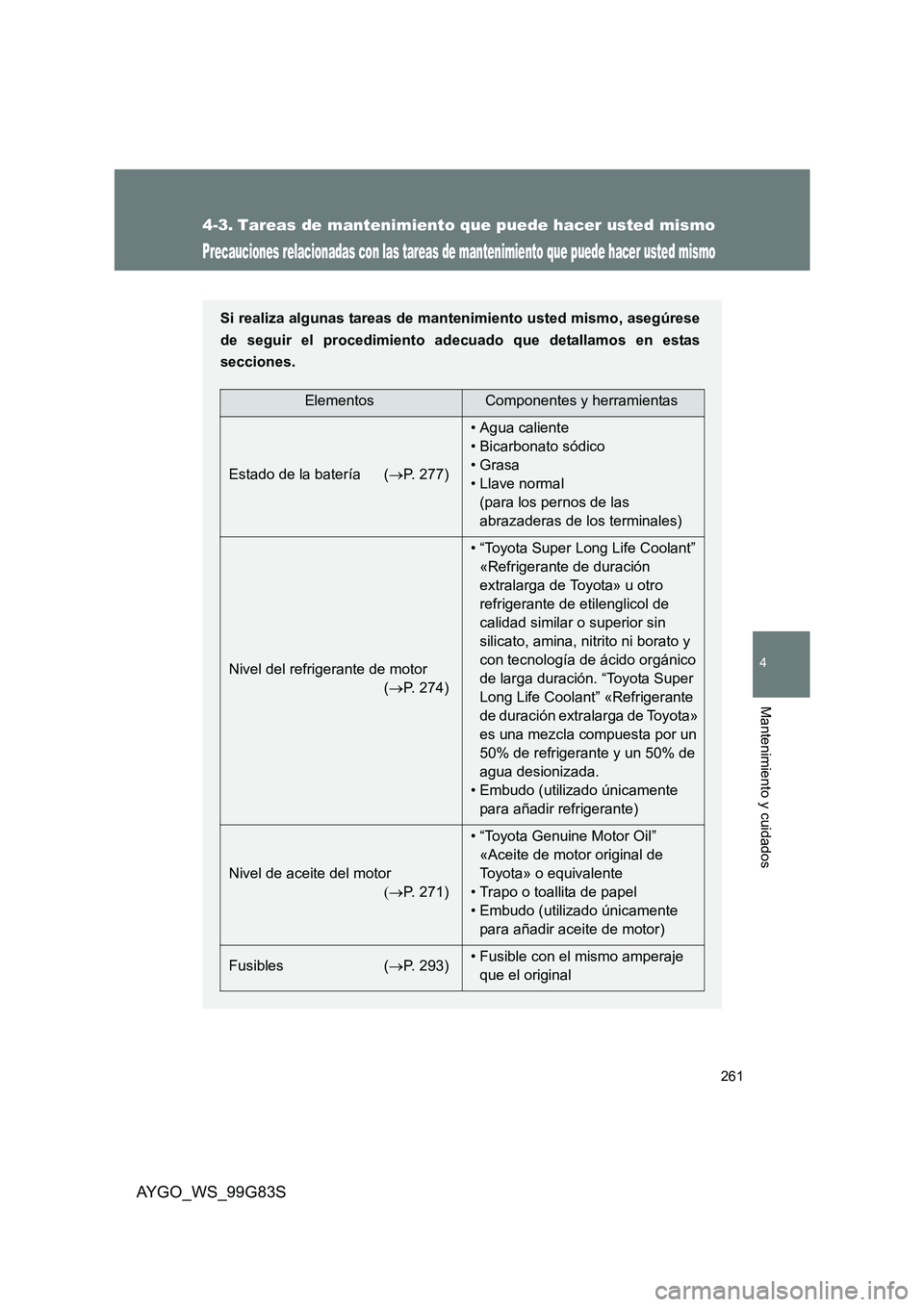

261
4
Mantenimiento y cuidados
AYGO_WS_99G83S
4-3. Tareas de mantenimiento que puede hacer usted mismo
Precauciones relacionadas con las tareas de mantenimiento que puede hacer usted mismo
Si realiza algunas tareas de mantenimiento usted mismo, asegúrese
de seguir el procedimiento adecuado que detallamos en estas
secciones.
ElementosComponentes y herramientas
Estado de la batería ( →P. 277)
• Agua caliente
• Bicarbonato sódico
•Grasa
• Llave normal
(para los pernos de las
abrazaderas de los terminales)
Nivel del refrigerante de motor
( →P. 274)
• “Toyota Super Long Life Coolant”
«Refrigerante de duración
extralarga de Toyota» u otro
refrigerante de etilenglicol de
calidad similar o superior sin
silicato, amina, nitrito ni borato y
con tecnología de ácido orgánico
de larga duración. “Toyota Super
Long Life Coolant” «Refrigerante
de duración extralarga de Toyota»
es una mezcla compuesta por un
50% de refrigerante y un 50% de
agua desionizada.
• Embudo (utilizado únicamente
para añadir refrigerante)
Nivel de aceite del motor
(→ P. 271)
• “Toyota Genuine Motor Oil”
«Aceite de motor original de
Toyota» o equivalente
• Trapo o toallita de papel
• Embudo (utilizado únicamente
para añadir aceite de motor)
Fusibles ( →P. 293) • Fusible con el mismo amperaje
que el original

262
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G83S
PRECAUCIÓN
El compartimento del motor contiene muchos mecanismos y fluidos que
pueden ponerse en movimiento, calentarse o cargarse con energía eléctrica
de forma repentina. Para evitar lesiones graves o mortales, respete las
siguientes precauciones:
■ Al trabajar en el compartimento del motor:
● Mantenga las manos, la ropa y las herramientas alejados del ventilador y
de la correa de transmisión del motor, que se encuentran en movimiento.
● Tenga cuidado de no tocar el motor, el radiador o el colector de escape
justo después de detener el vehículo, ya que podrían estar calientes. El
aceite y otros fluidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente como, por ejemplo, papel y
trapos, en el compartimento del motor.

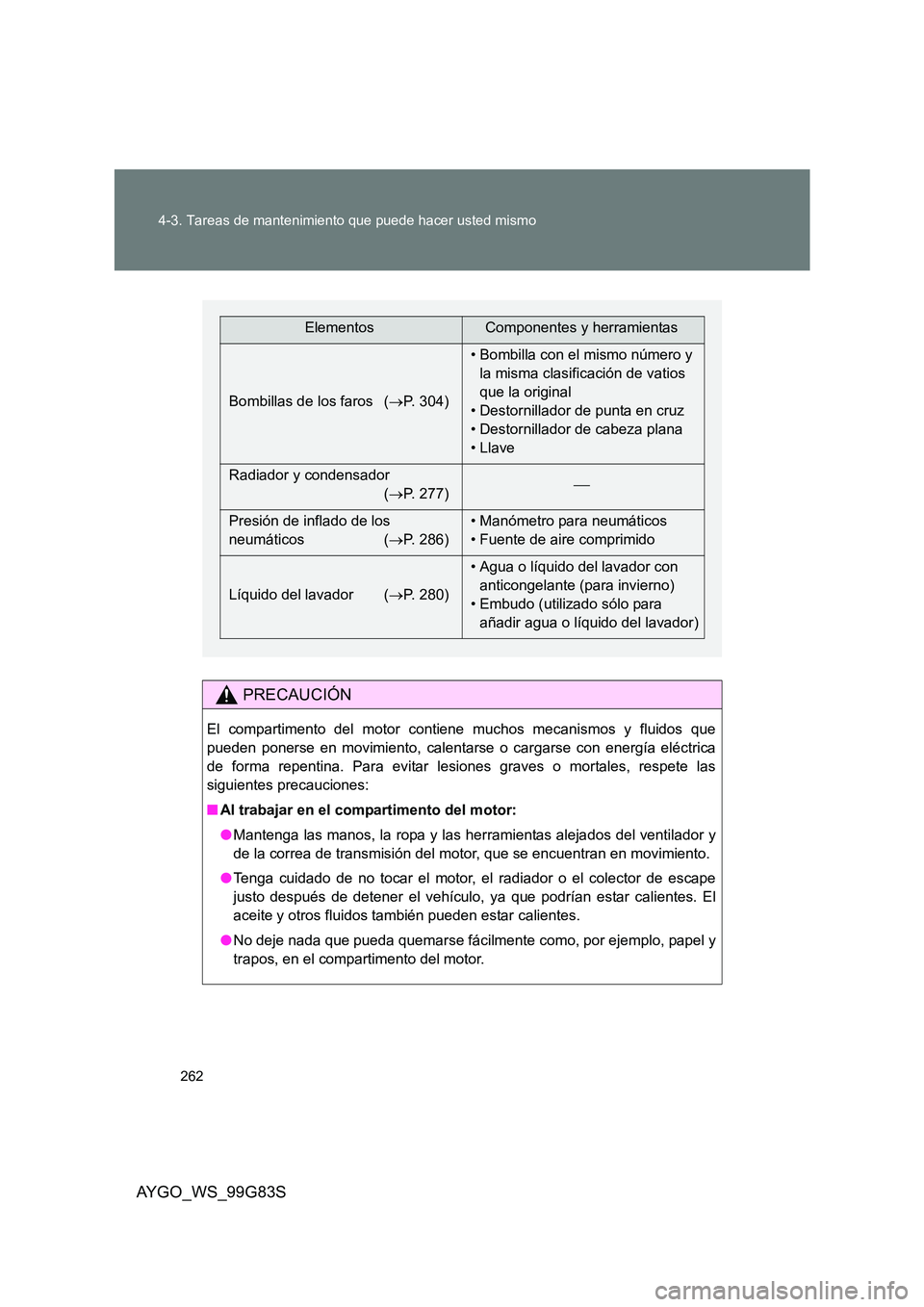

ElementosComponentes y herramientas
Bombillas de los faros ( →P. 304)
• Bombilla con el mismo número y
la misma clasificación de vatios
que la original
• Destornillador de punta en cruz
• Destornillador de cabeza plana
•Llave
Radiador y condensador
( →P. 277) 
Presión de inflado de los
neumáticos ( →P. 286)
• Manómetro para neumáticos
• Fuente de aire comprimido
Líquido del lavador ( →P. 280)
• Agua o líquido del lavador con
anticongelante (para invierno)
• Embudo (utilizado sólo para
añadir agua o líquido del lavador)

263
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G83S

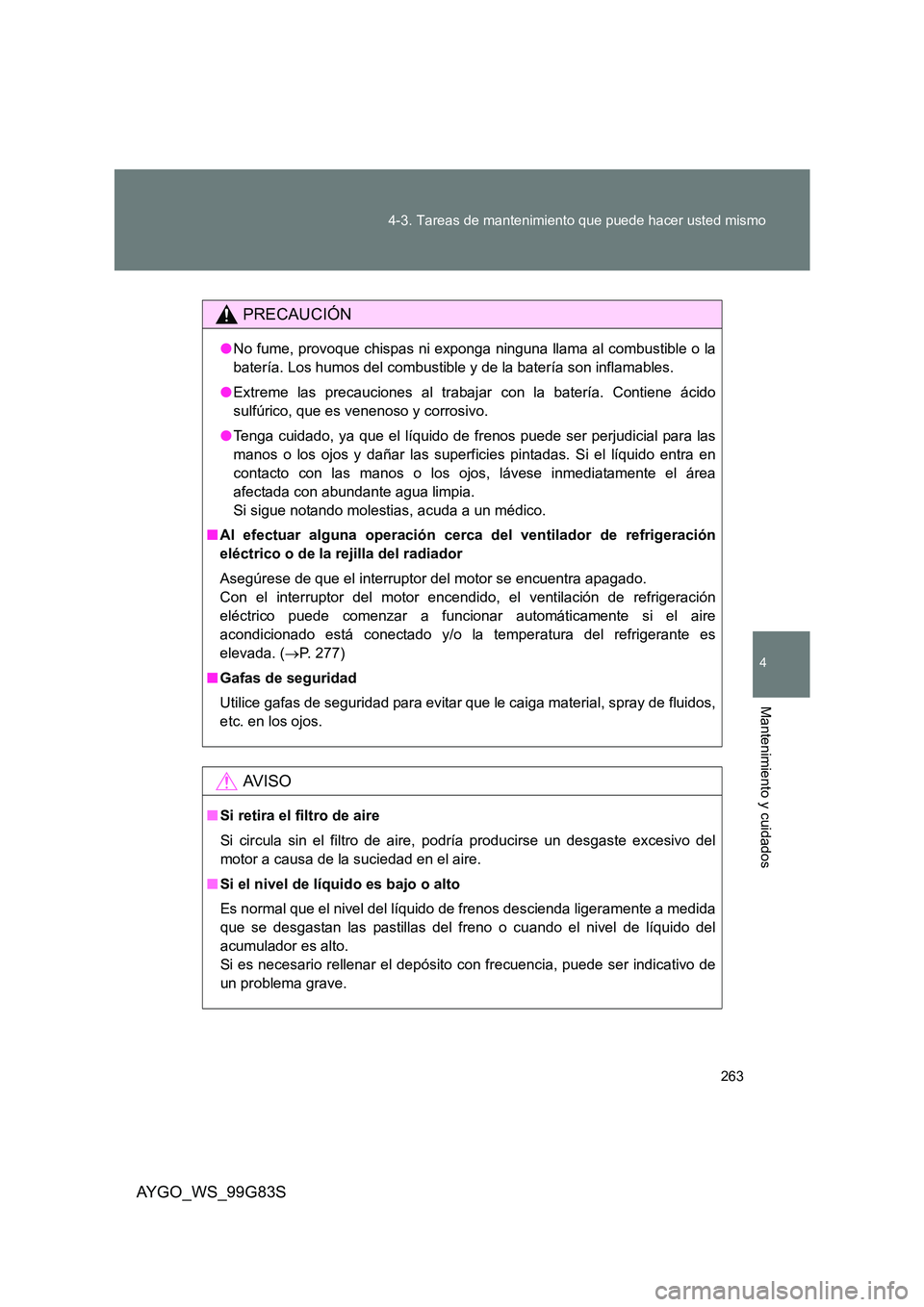

PRECAUCIÓN
● No fume, provoque chispas ni exponga ninguna llama al combustible o la
batería. Los humos del combustible y de la batería son inflamables.
● Extreme las precauciones al trabajar con la batería. Contiene ácido
sulfúrico, que es venenoso y corrosivo.
● Tenga cuidado, ya que el líquido de frenos puede ser perjudicial para las
manos o los ojos y dañar las superficies pintadas. Si el líquido entra en
contacto con las manos o los ojos, lávese inmediatamente el área
afectada con abundante agua limpia.
Si sigue notando molestias, acuda a un médico.
■ Al efectuar alguna operación cerca del ventilador de refrigeración
eléctrico o de la rejilla del radiador
Asegúrese de que el interruptor del motor se encuentra apagado.
Con el interruptor del motor encendido, el ventilación de refrigeración
eléctrico puede comenzar a funcionar automáticamente si el aire
acondicionado está conectado y/o la temperatura del refrigerante es
elevada. ( →P. 277)
■ Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material, spray de fluidos,
etc. en los ojos.
AV I S O
■ Si retira el filtro de aire
Si circula sin el filtro de aire, podría producirse un desgaste excesivo del
motor a causa de la suciedad en el aire.
■ Si el nivel de líquido es bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida
que se desgastan las pastillas del freno o cuando el nivel de líquido del
acumulador es alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicativo de
un problema grave.

264
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G83S

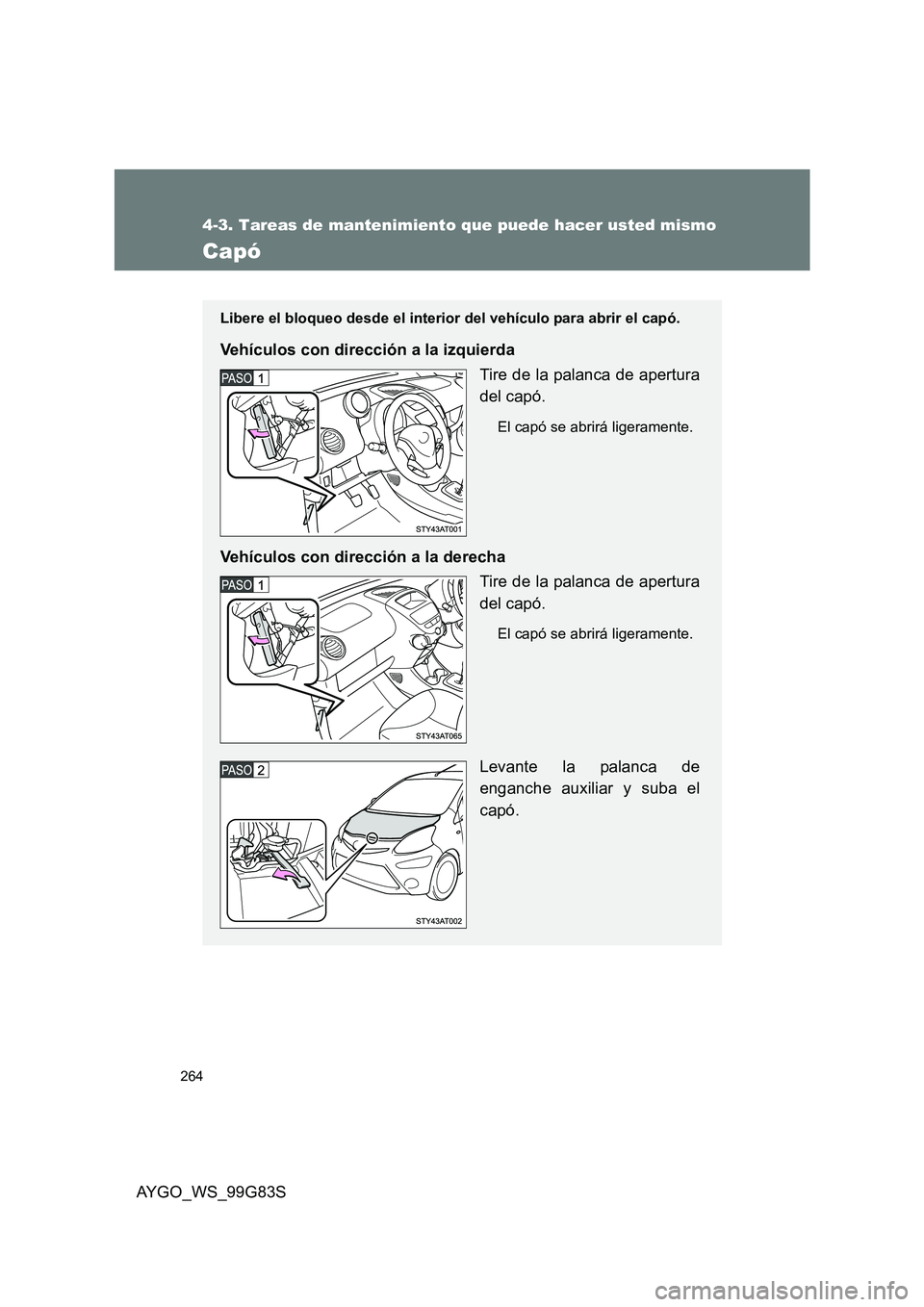

Capó
Libere el bloqueo desde el interior del vehículo para abrir el capó.
Vehículos con dirección a la izquierda
Tire de la palanca de apertura
del capó.
El capó se abrirá ligeramente.
Vehículos con dirección a la derecha
Tire de la palanca de apertura
del capó.
El capó se abrirá ligeramente.
Levante la palanca de
enganche auxiliar y suba el
capó.

265
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G83S

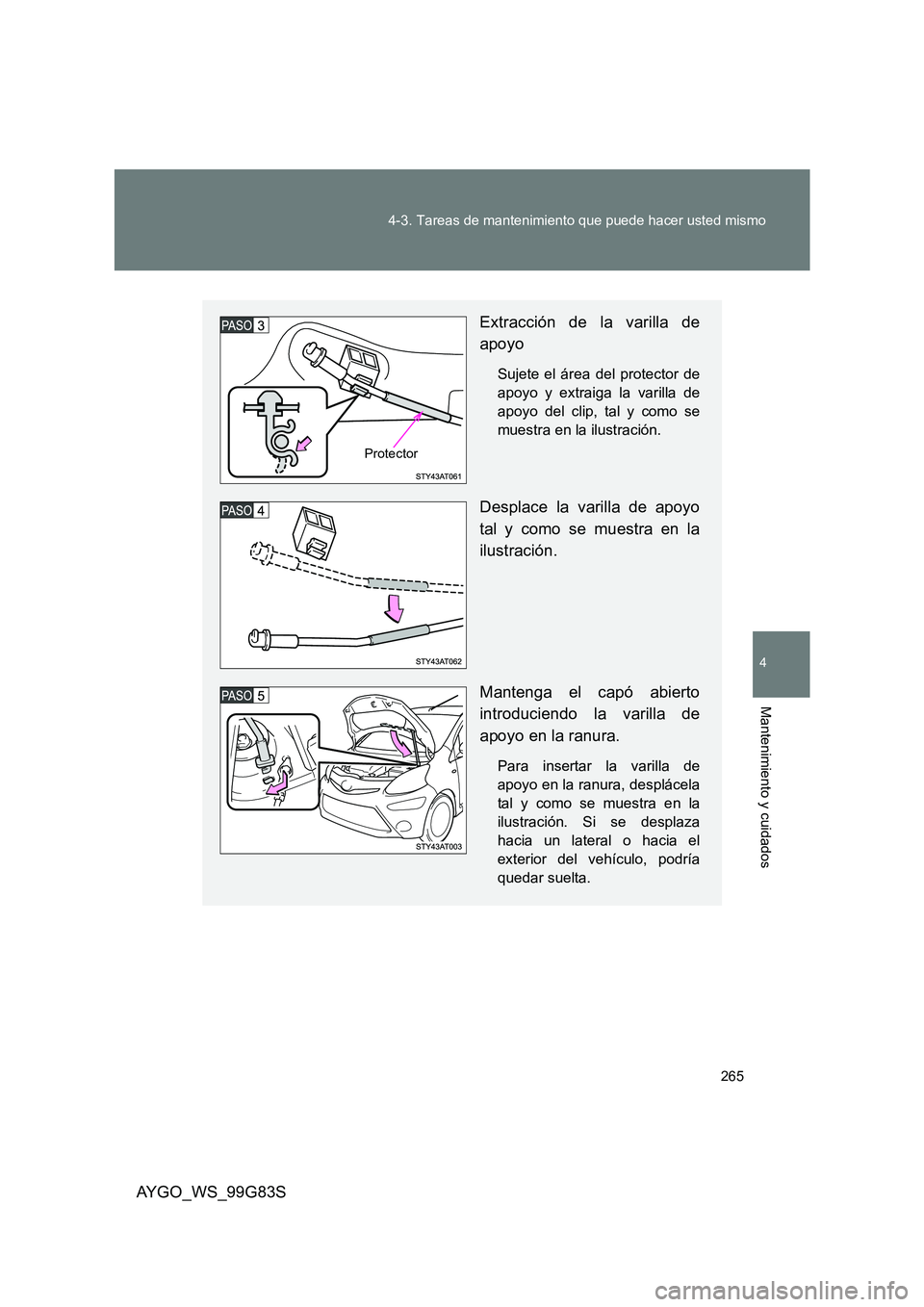

Extracción de la varilla de
apoyo
Sujete el área del protector de
apoyo y extraiga la varilla de
apoyo del clip, tal y como se
muestra en la ilustración.
Desplace la varilla de apoyo
tal y como se muestra en la
ilustración.
Mantenga el capó abierto
introduciendo la varilla de
apoyo en la ranura.
Para insertar la varilla de
apoyo en la ranura, desplácela
tal y como se muestra en la
ilustración. Si se desplaza
hacia un lateral o hacia el
exterior del vehículo, podría
quedar suelta.
Protector

266
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G83S

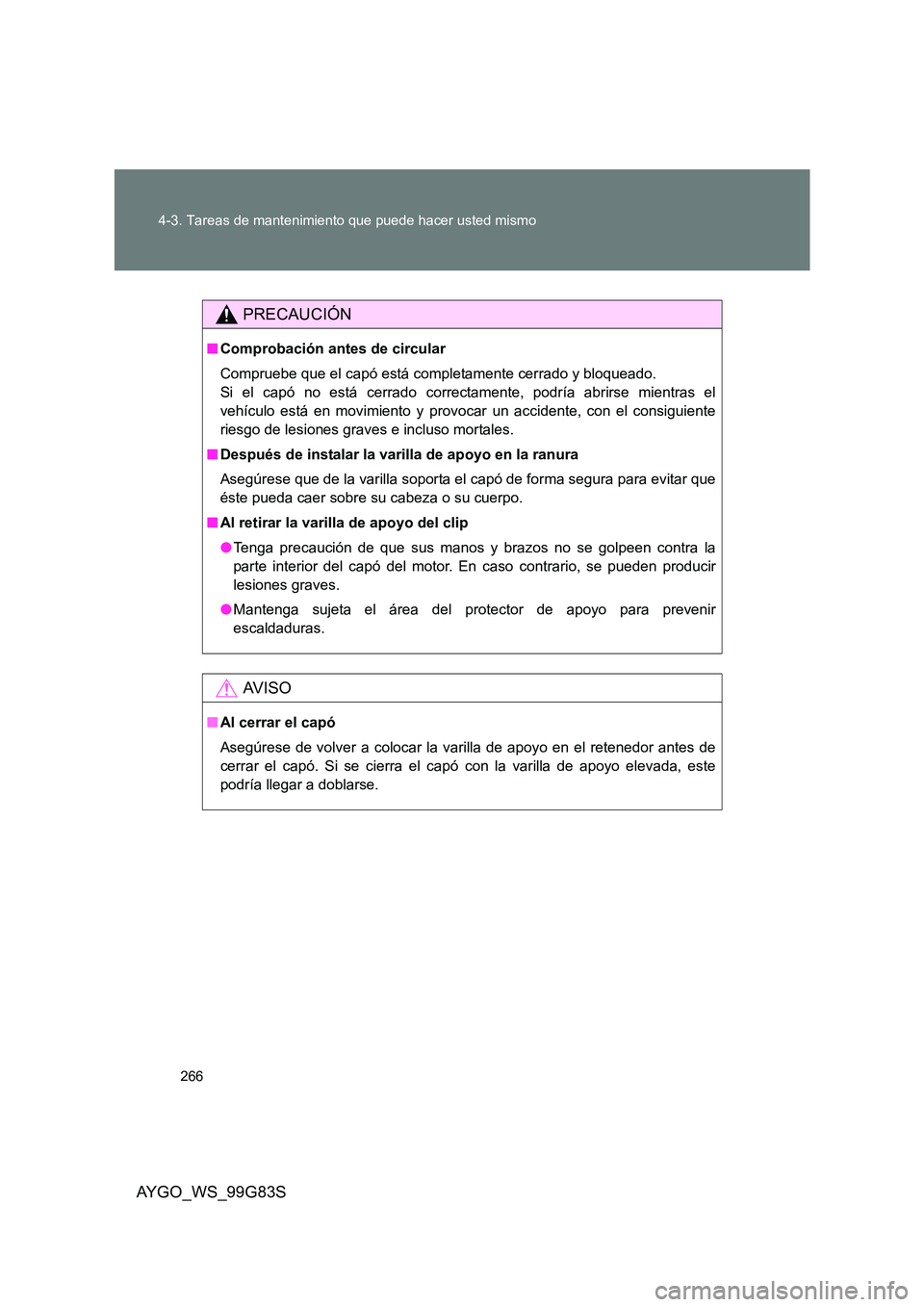

PRECAUCIÓN
■ Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientras el
vehículo está en movimiento y provocar un accidente, con el consiguiente
riesgo de lesiones graves e incluso mortales.
■ Después de instalar la varilla de apoyo en la ranura
Asegúrese que de la varilla soporta el capó de forma segura para evitar que
éste pueda caer sobre su cabeza o su cuerpo.
■ Al retirar la varilla de apoyo del clip
● Tenga precaución de que sus manos y brazos no se golpeen contra la
parte interior del capó del motor. En caso contrario, se pueden producir
lesiones graves.
● Mantenga sujeta el área del protector de apoyo para prevenir
escaldaduras.
AV I S O
■ Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de
cerrar el capó. Si se cierra el capó con la varilla de apoyo elevada, este
podría llegar a doblarse.

267
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G83S

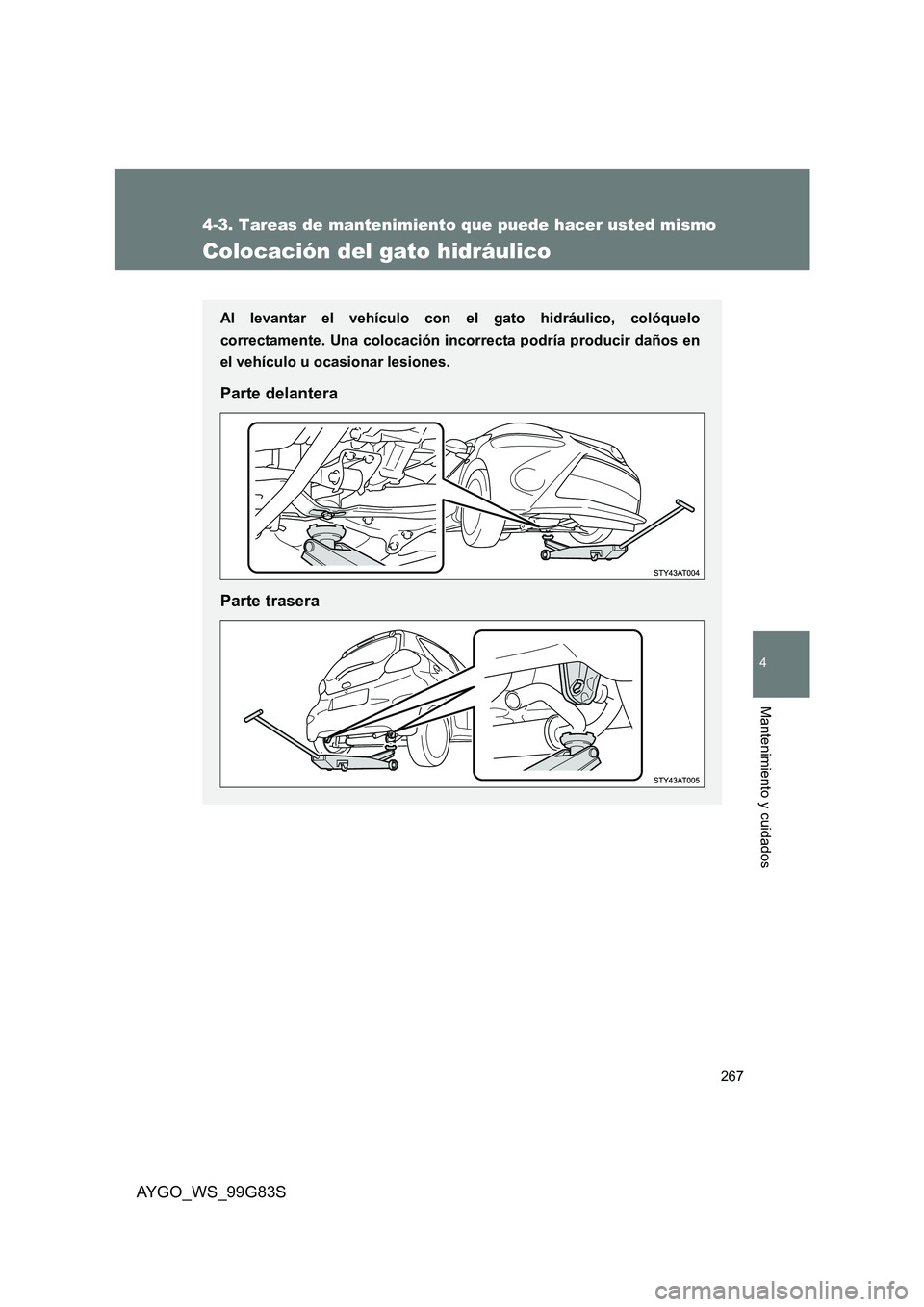

Colocación del gato hidráulico
Al levantar el vehículo con el gato hidráulico, colóquelo
correctamente. Una colocación incorrecta podría producir daños en
el vehículo u ocasionar lesiones.
Parte delantera
Parte trasera

268
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G83S

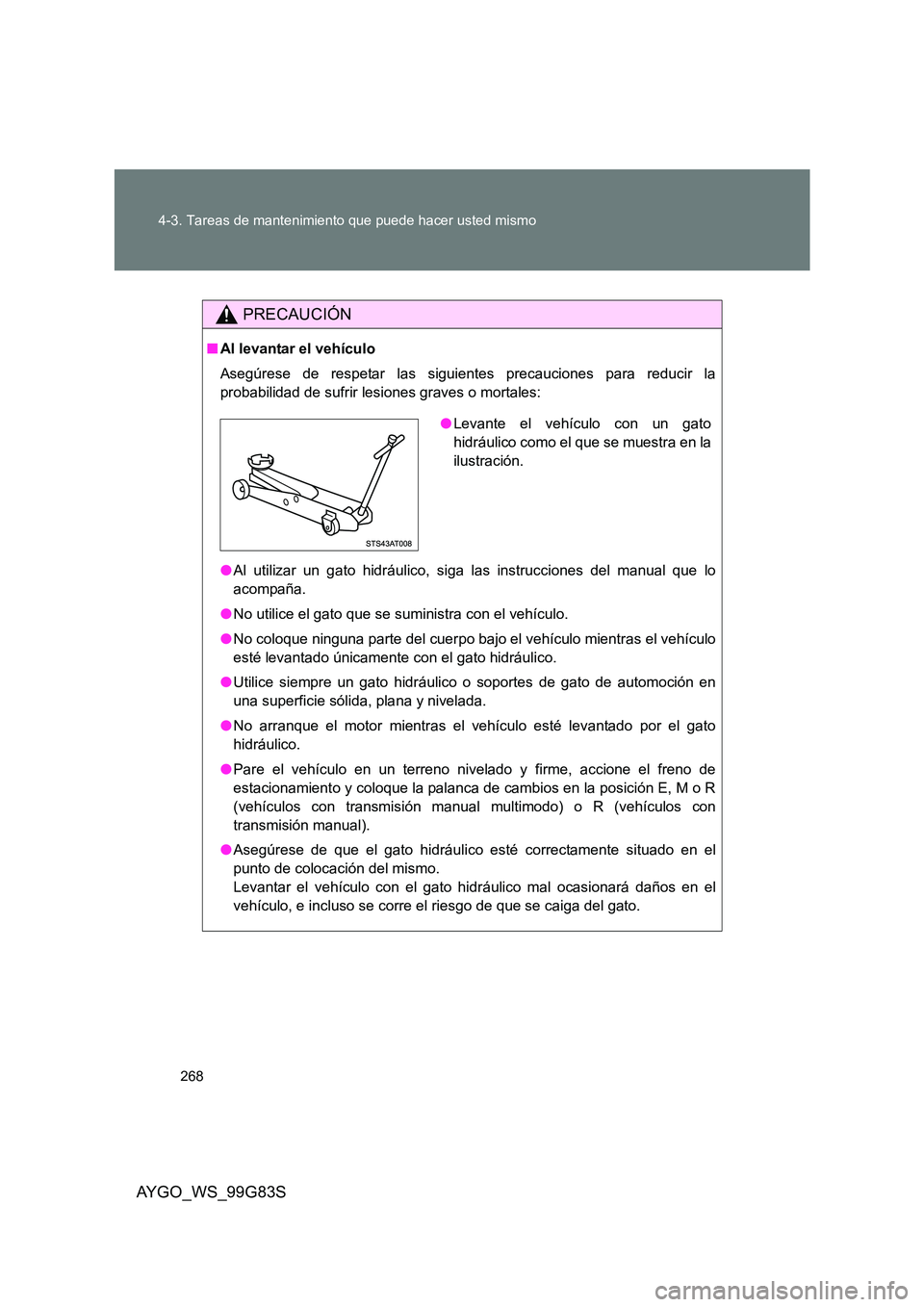

PRECAUCIÓN
■ Al levantar el vehículo
Asegúrese de respetar las siguientes precauciones para reducir la
probabilidad de sufrir lesiones graves o mortales:
● Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña.
● No utilice el gato que se suministra con el vehículo.
● No coloque ninguna parte del cuerpo bajo el vehículo mientras el vehículo
esté levantado únicamente con el gato hidráulico.
● Utilice siempre un gato hidráulico o soportes de gato de automoción en
una superficie sólida, plana y nivelada.
● No arranque el motor mientras el vehículo esté levantado por el gato
hidráulico.
● Pare el vehículo en un terreno nivelado y firme, accione el freno de
estacionamiento y coloque la palanca de cambios en la posición E, M o R
(vehículos con transmisión manual multimodo) o R (vehículos con
transmisión manual).
● Asegúrese de que el gato hidráulico esté correctamente situado en el
punto de colocación del mismo.
Levantar el vehículo con el gato hidráulico mal ocasionará daños en el
vehículo, e incluso se corre el riesgo de que se caiga del gato.
● Levante el vehículo con un gato
hidráulico como el que se muestra en la
ilustración.

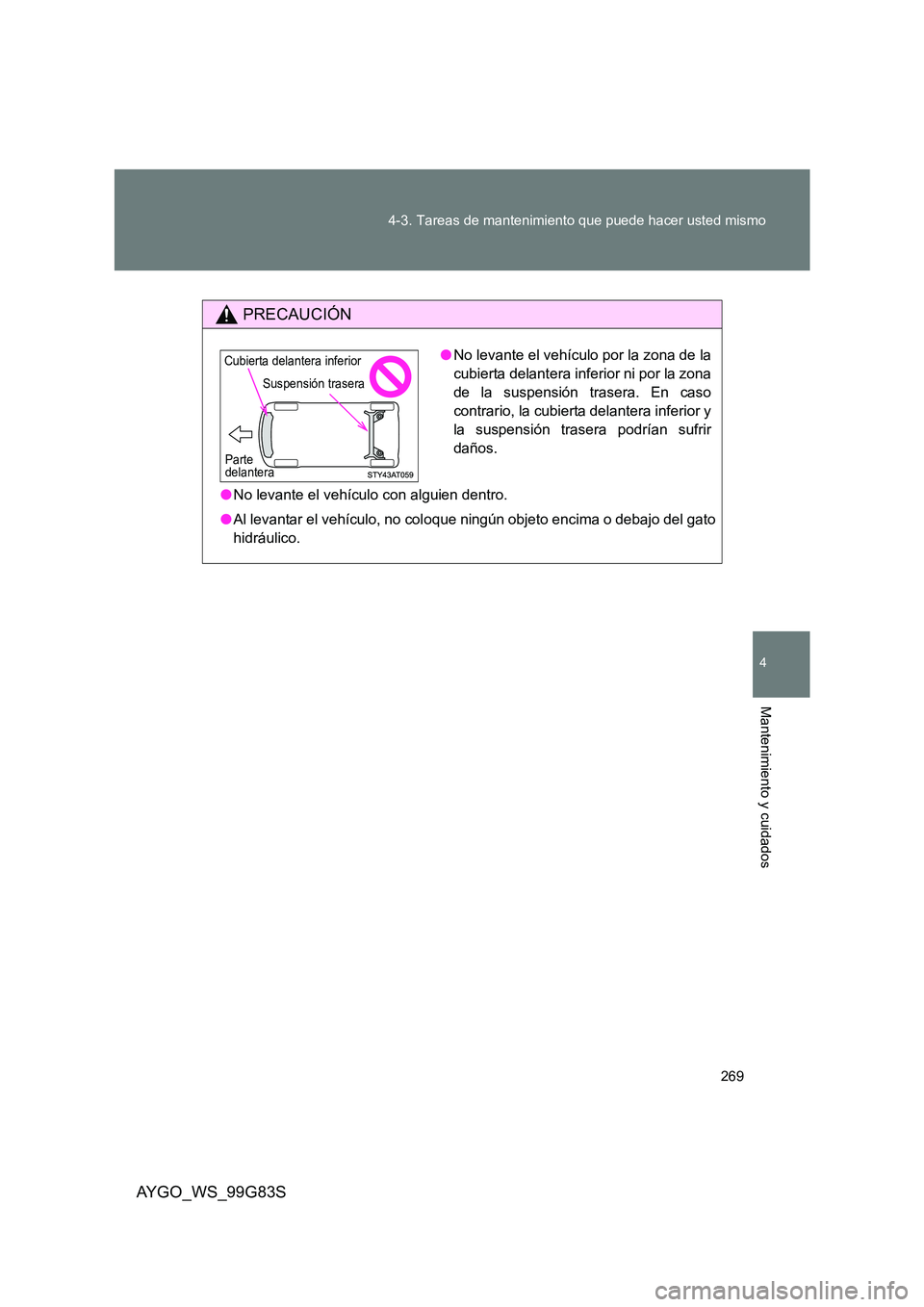

269
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G83S
PRECAUCIÓN
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato
hidráulico.
● No levante el vehículo por la zona de la
cubierta delantera inferior ni por la zona
de la suspensión trasera. En caso
contrario, la cubierta delantera inferior y
la suspensión trasera podrían sufrir
daños.
Cubierta delantera inferior
Parte delantera
Suspensión trasera

270
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G83S

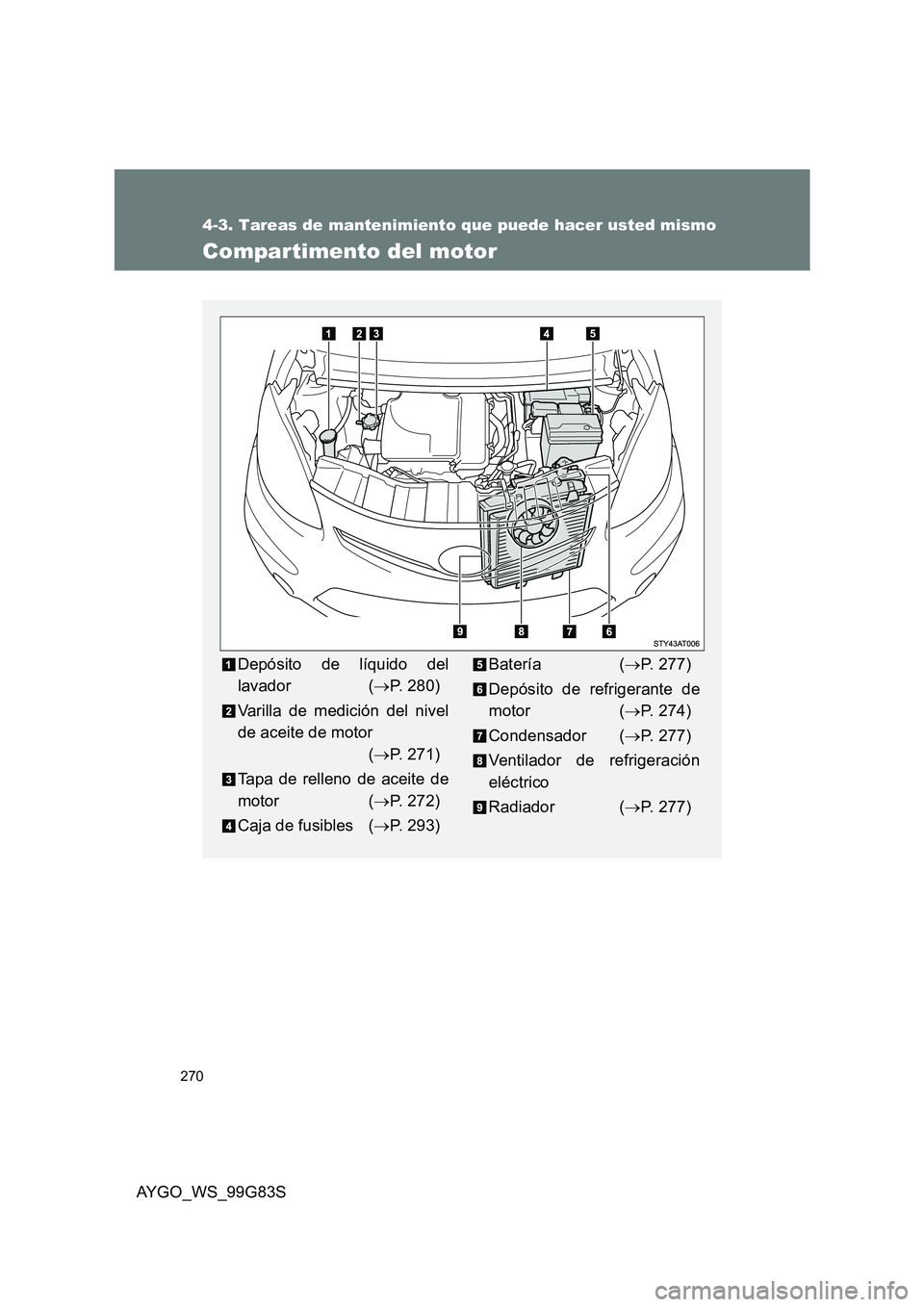

Compartimento del motor
Depósito de líquido del
lavador ( →P. 280)
Varilla de medición del nivel
de aceite de motor
( →P. 271)
Tapa de relleno de aceite de
motor ( →P. 272)
Caja de fusibles ( →P. 293)
Batería (→P. 277)
Depósito de refrigerante de
motor ( →P. 274)
Condensador ( →P. 277)
Ventilador de refrigeración
eléctrico
Radiador ( →P. 277)
