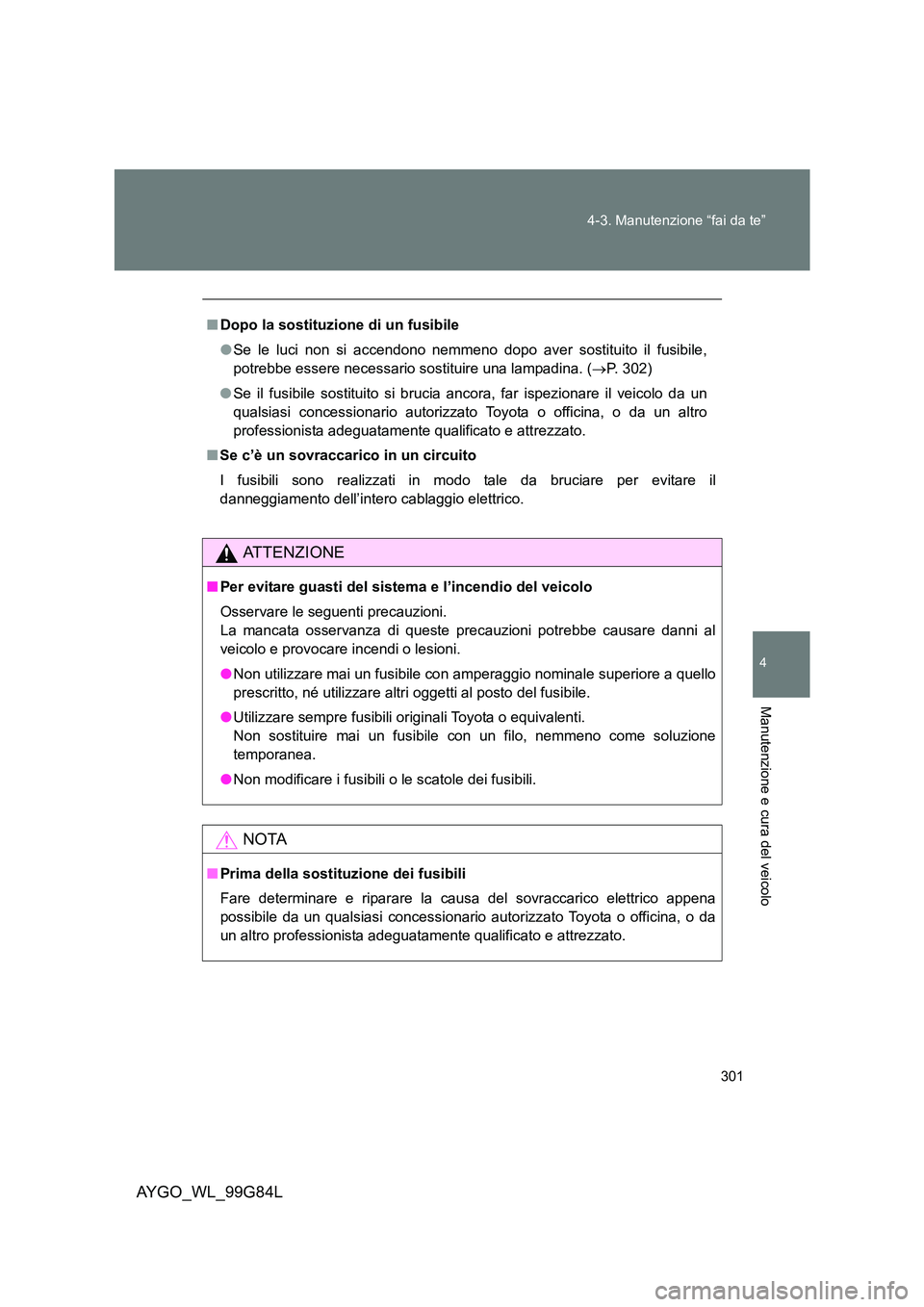

■ Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile,
potrebbe essere necessario sostituire una lampadina. ( →P. 302)
● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro
professionista adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in m odo tale da bruciare per evitare il
danneggiamento dell’intero cablaggio elettrico.
ATTENZIONE
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al
veicolo e provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione
temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena
possibile da un qualsiasi concessionario autorizzato Toyota o officina, o da
un altro professionista adeguatamente qualificato e attrezzato.

302
4-3. Manutenzione “fai da te”
AYGO_WL_99G84L
Lampadine
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà
della sostituzione dipende dalla lampadina. Se la sostituzione di una
lampadina risulta difficoltosa, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Per maggiori informazioni sull a sostituzione delle lampadine,
contattare un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
■ Preparazione per la sostituzione di una lampadina
Controllare la potenza in watt della lampadina da sostituire.
( →P. 373)

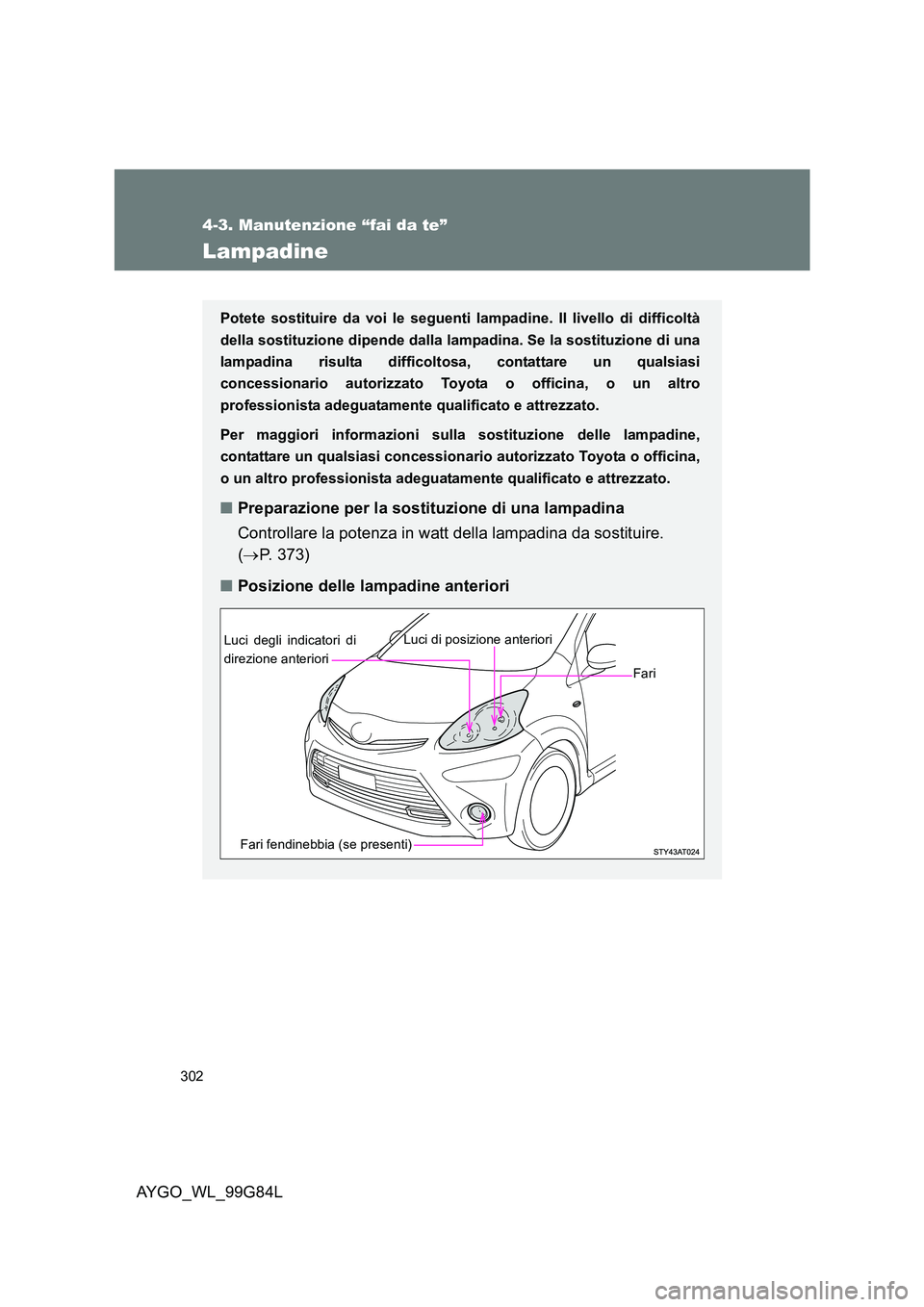

■ Posizione delle lampadine anteriori
Luci di posizione anteriori
Fari fendinebbia (se presenti)
Luci degli indicatori di
direzione anteriori Fari

303
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G84L
Sostituzione delle lampadine
■ Fari
Rimuovere il connettore.

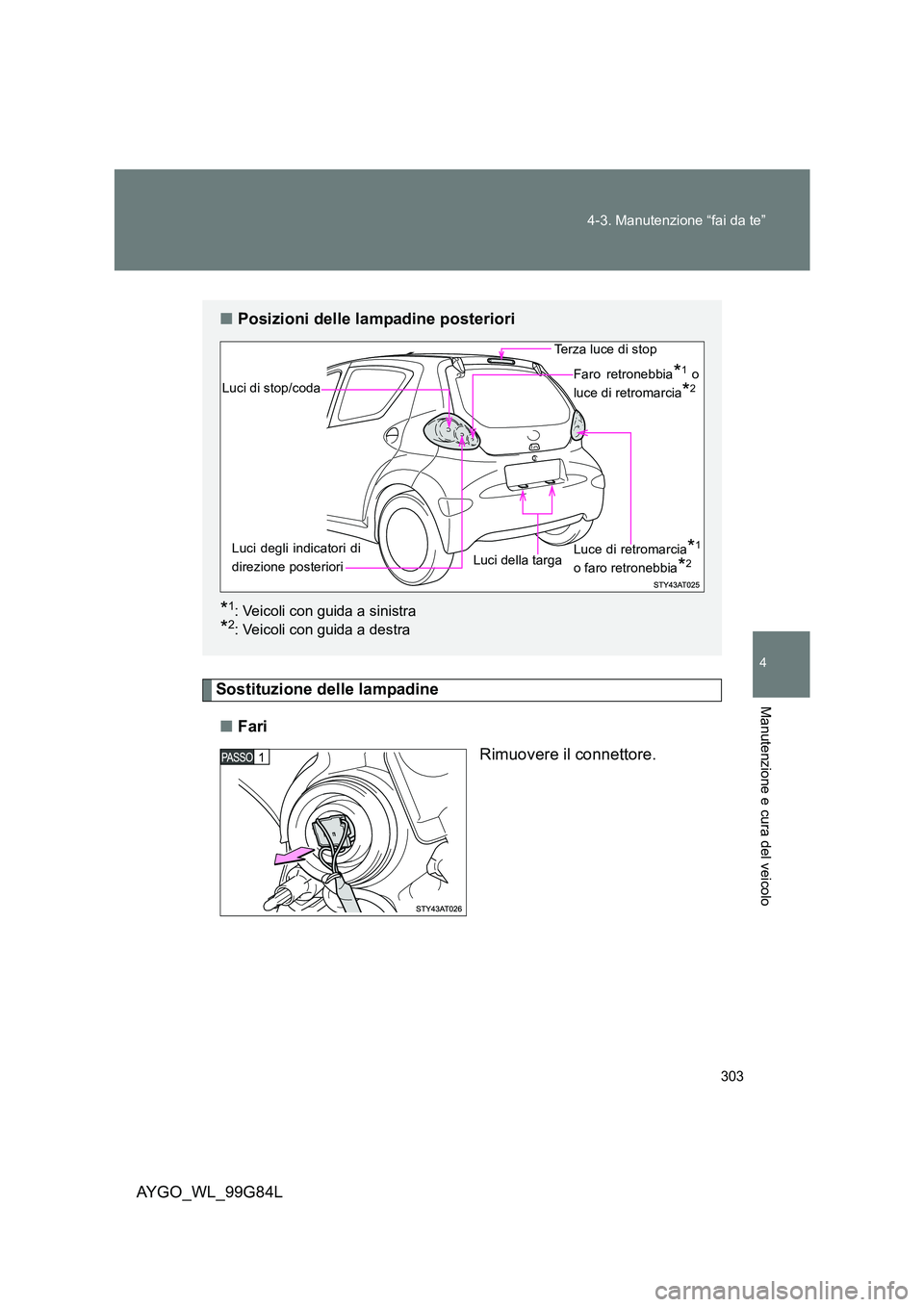

■ Posizioni delle lampadine posteriori
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
Luci di stop/coda
Luci della targa Luci degli indicatori di
direzione posteriori
Faro retronebbia*1 o
luce di retromarcia*2
Luce di retromarcia*1
o faro retronebbia*2
Terza luce di stop

304
4-3. Manutenzione “fai da te”
AYGO_WL_99G84L

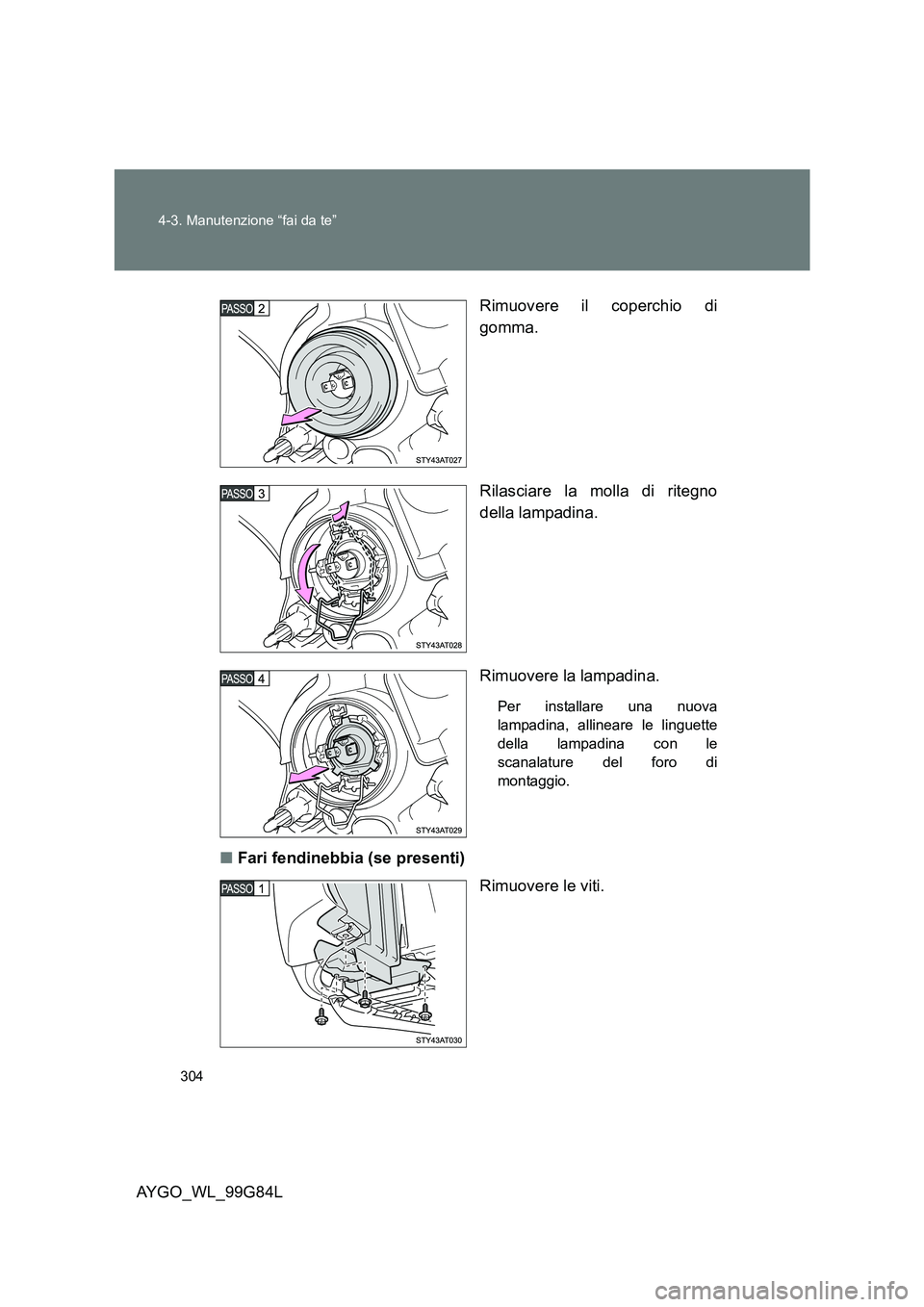

Rimuovere il coperchio di
gomma.
Rilasciare la molla di ritegno
della lampadina.
Rimuovere la lampadina.
Per installare una nuova
lampadina, allineare le linguette
della lampadina con le
scanalature del foro di
montaggio.
■ Fari fendinebbia (se presenti)
Rimuovere le viti.

305
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G84L

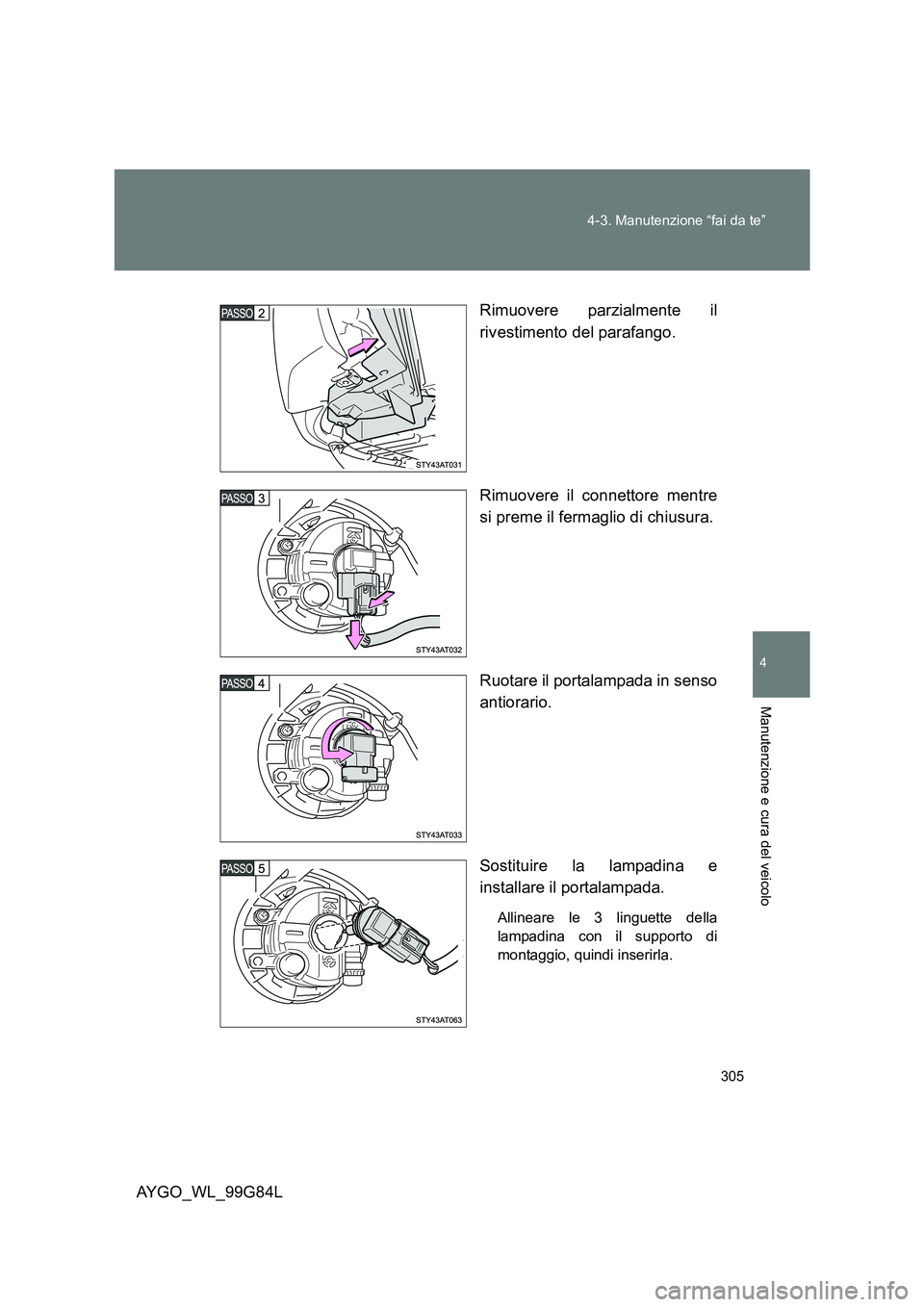

Rimuovere parzialmente il
rivestimento del parafango.
Rimuovere il connettore mentre
si preme il fermaglio di chiusura.
Ruotare il portalampada in senso
antiorario.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.

306
4-3. Manutenzione “fai da te”
AYGO_WL_99G84L

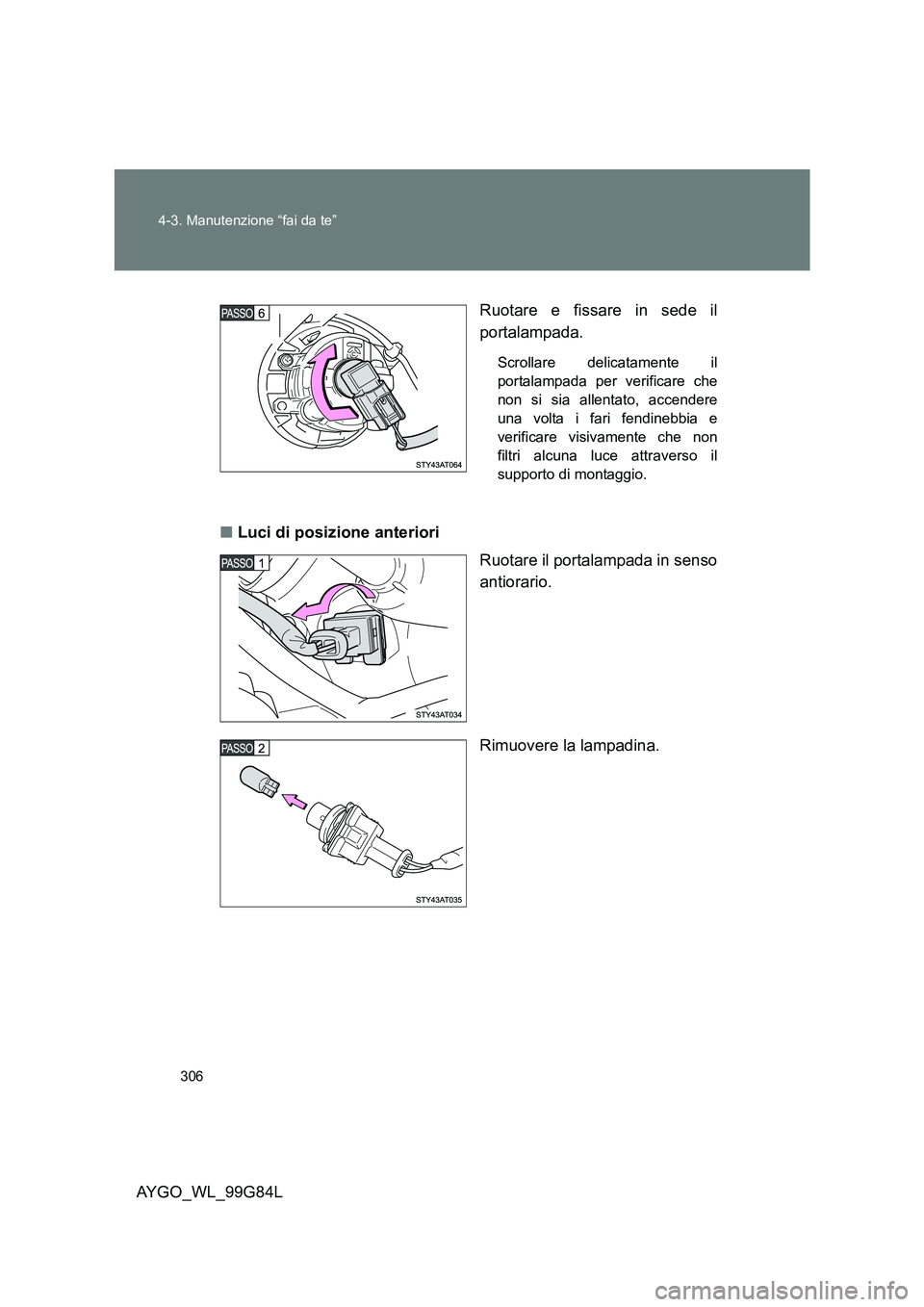

Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che
non si sia allentato, accendere
una volta i fari fendinebbia e
verificare visivamente che non
filtri alcuna luce attraverso il
supporto di montaggio.
■ Luci di posizione anteriori
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.

307
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G84L

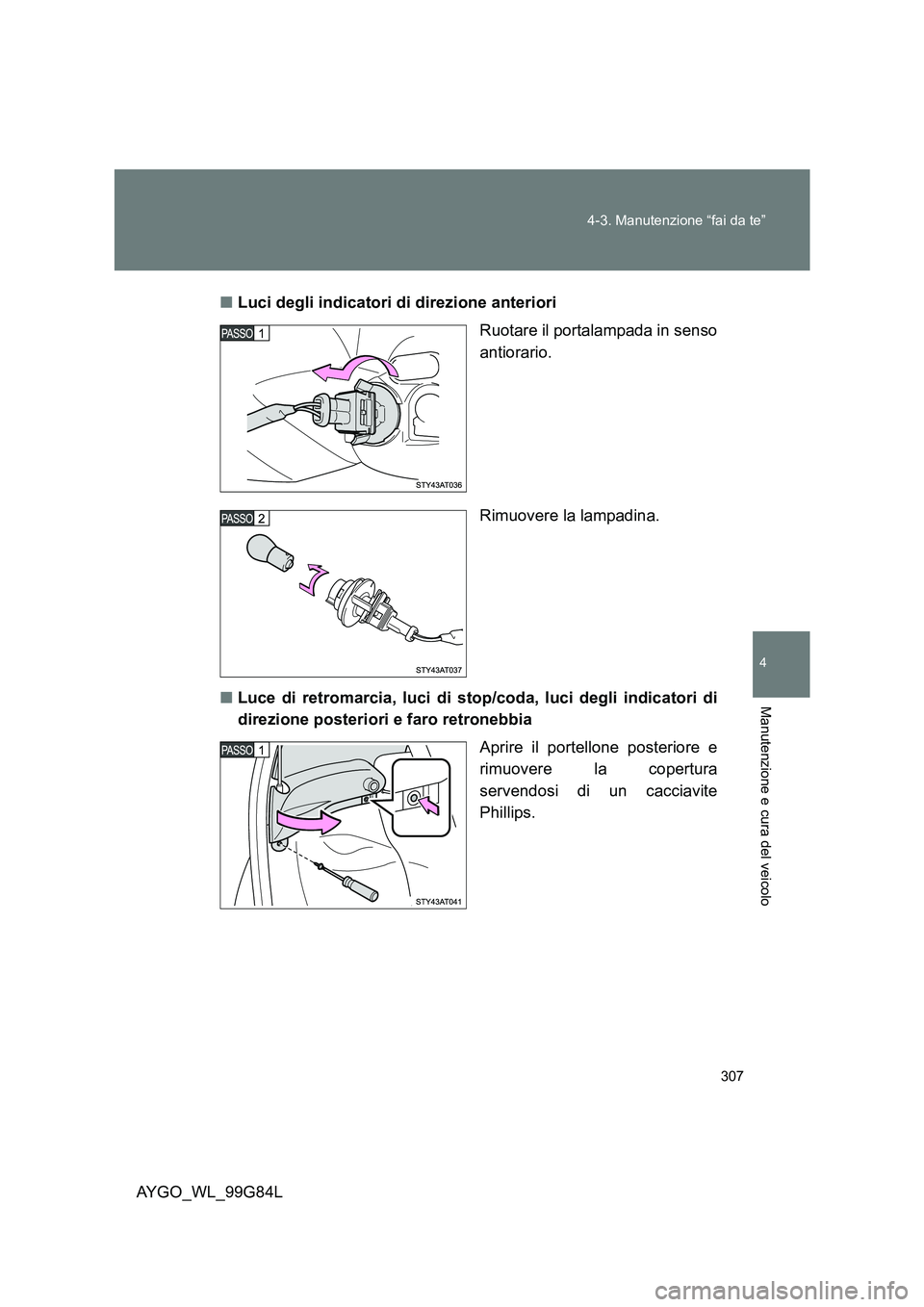

■ Luci degli indicatori di direzione anteriori
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
■ Luce di retromarcia, luci di stop/coda, luci degli indicatori di
direzione posteriori e faro retronebbia
Aprire il portellone posteriore e
rimuovere la copertura
servendosi di un cacciavite
Phillips.

308
4-3. Manutenzione “fai da te”
AYGO_WL_99G84L

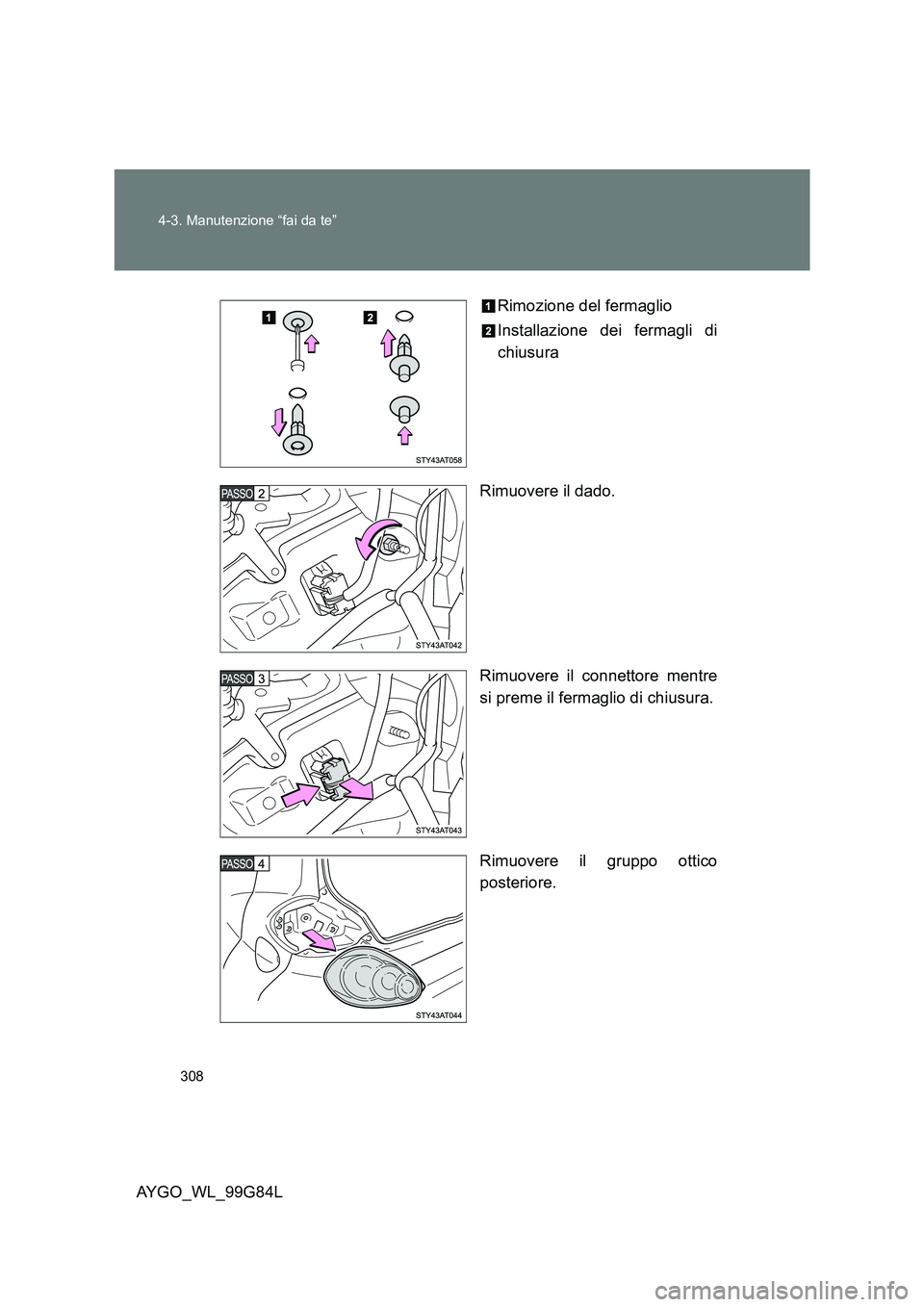

Rimozione del fermaglio
Installazione dei fermagli di
chiusura
Rimuovere il dado.
Rimuovere il connettore mentre
si preme il fermaglio di chiusura.
Rimuovere il gruppo ottico
posteriore.

309
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G84L

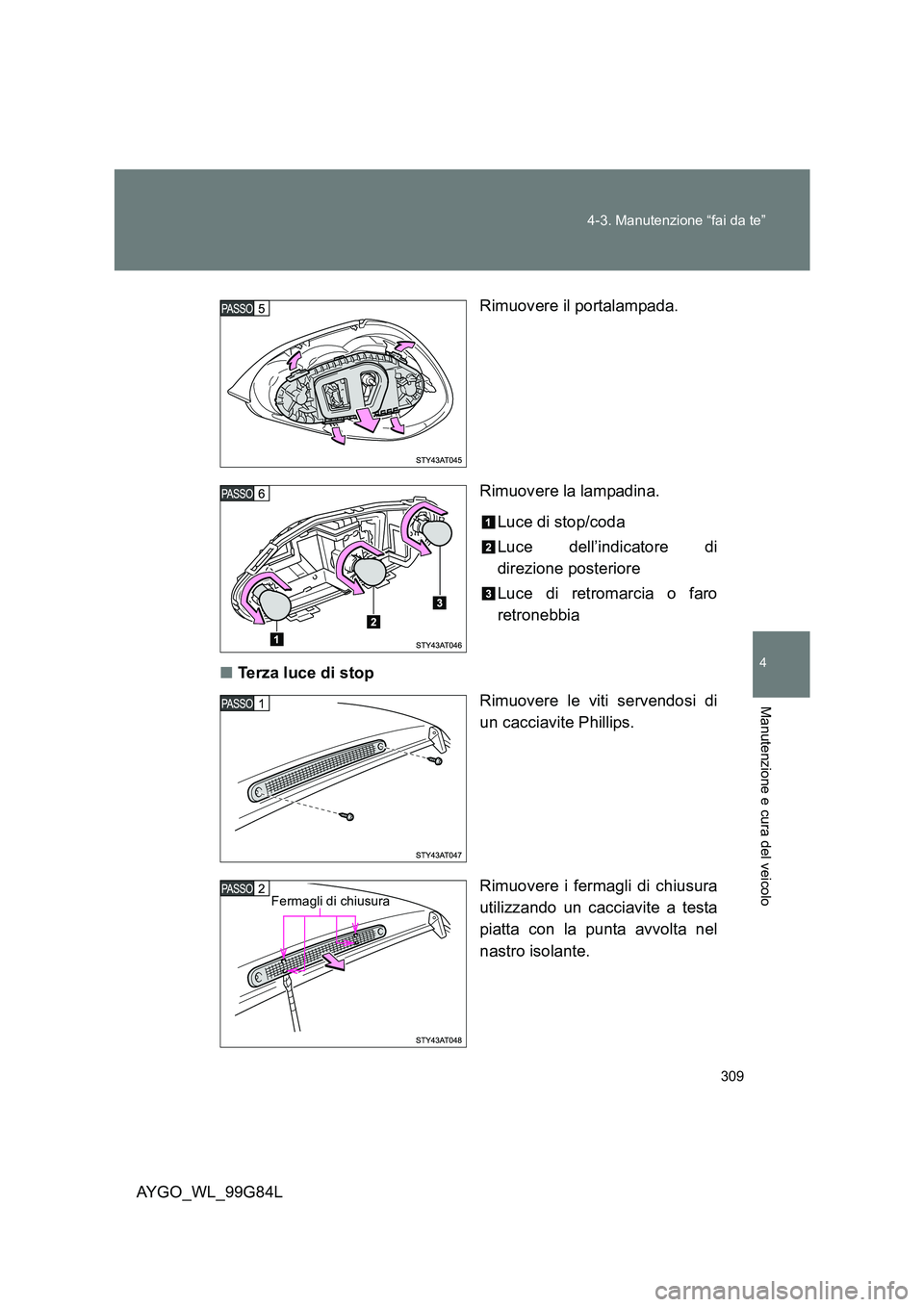

Rimuovere il portalampada.
Rimuovere la lampadina.
Luce di stop/coda
Luce dell’indicatore di
direzione posteriore
Luce di retromarcia o faro
retronebbia
■ Terza luce di stop
Rimuovere le viti servendosi di
un cacciavite Phillips.
Rimuovere i fermagli di chiusura
utilizzando un cacciavite a testa
piatta con la punta avvolta nel
nastro isolante.
Fermagli di chiusura

310
4-3. Manutenzione “fai da te”
AYGO_WL_99G84L

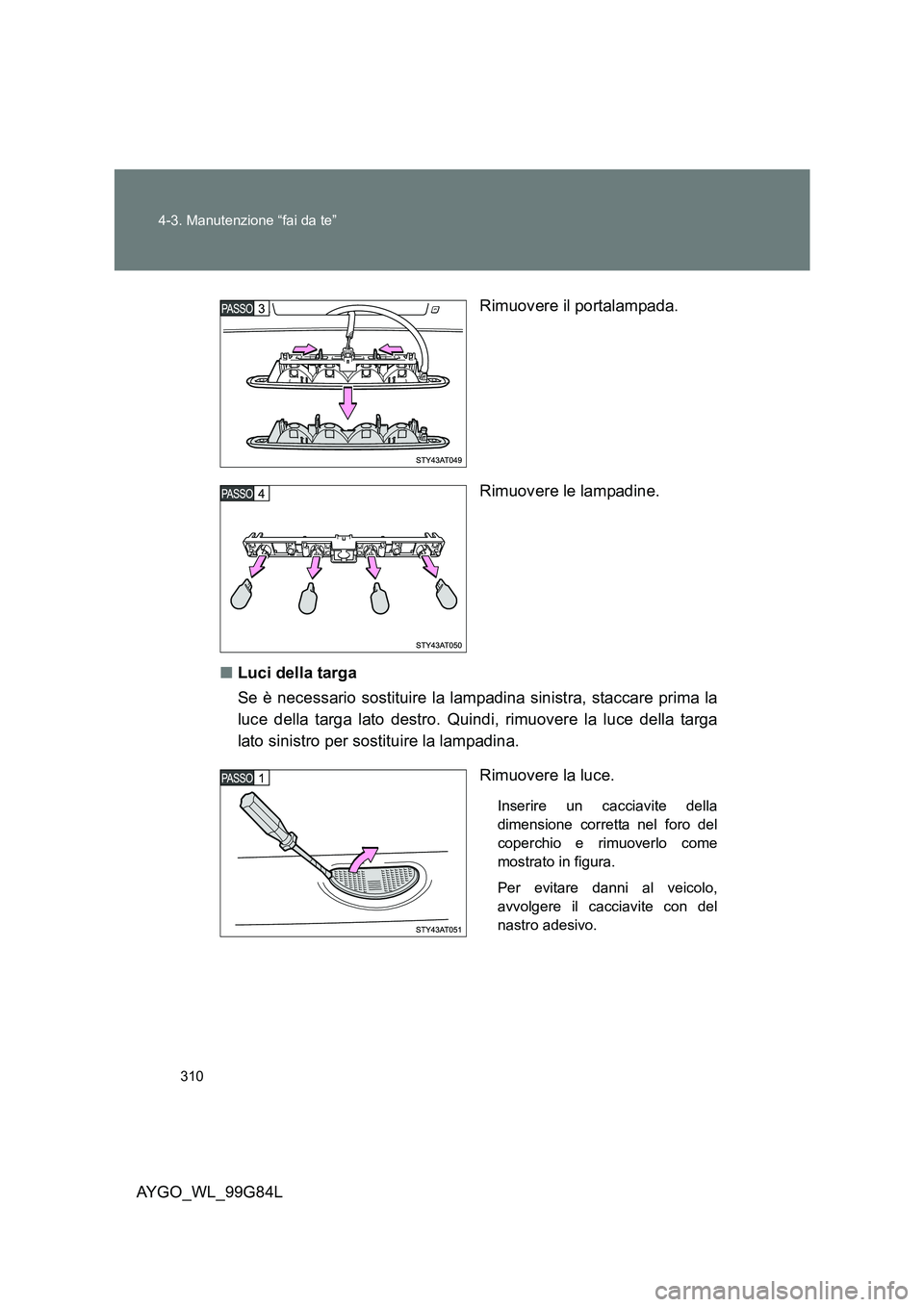

Rimuovere il portalampada.
Rimuovere le lampadine.
■ Luci della targa
Se è necessario sostituire la lampadina sinistra, staccare prima la
luce della targa lato destro. Quindi, rimuovere la luce della targa
lato sinistro per sostituire la lampadina.
Rimuovere la luce.
Inserire un cacciavite della
dimensione corretta nel foro del
coperchio e rimuoverlo come
mostrato in figura.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
