5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AYGO_WL_99G84L

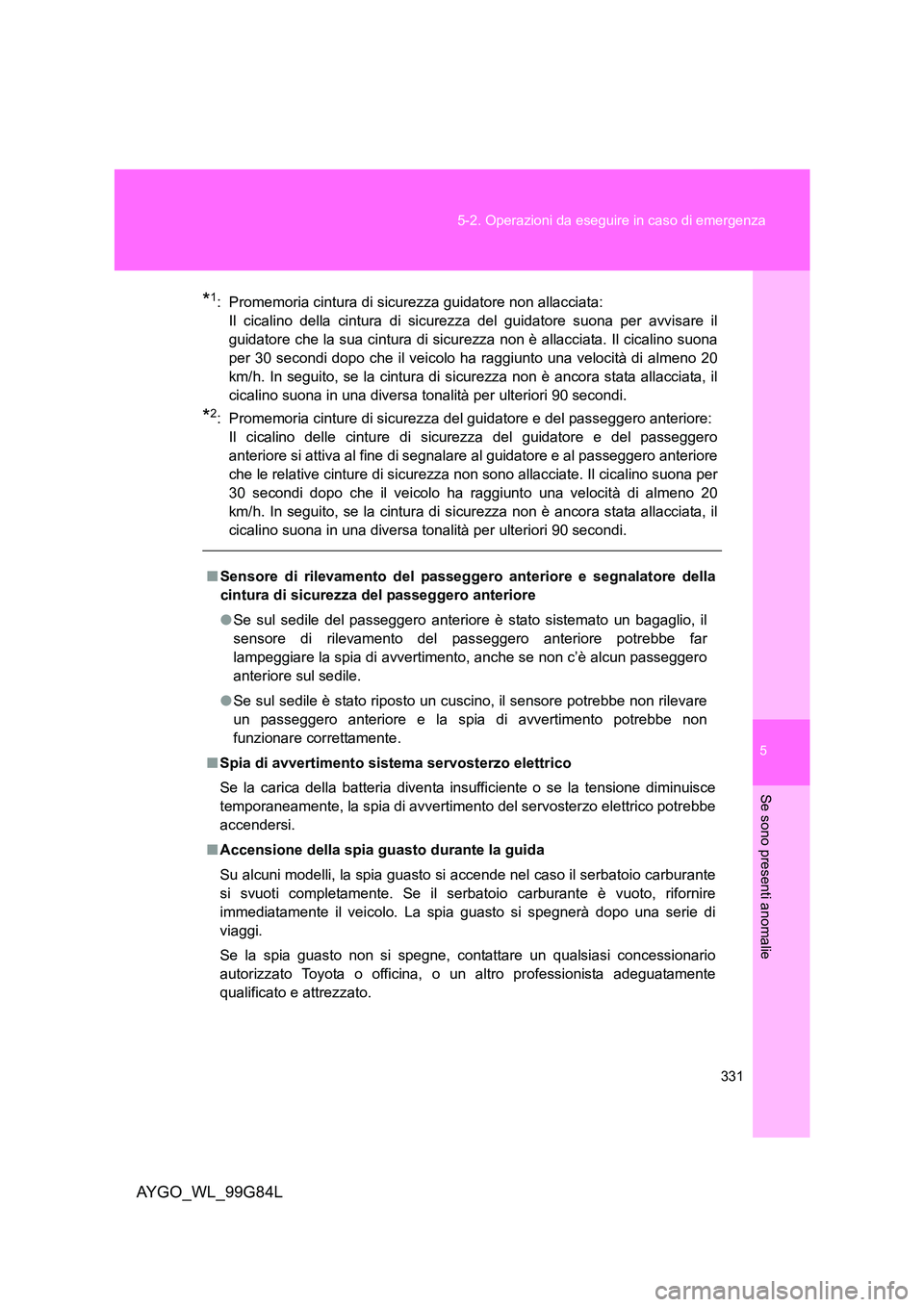

*1: Promemoria cintura di sicurezza guidatore non allacciata:
Il cicalino della cintura di sicurezza del guidatore suona per avvisare il
guidatore che la sua cintura di sicurezza non è allacciata. Il cicalino suona
per 30 secondi dopo che il veicolo ha raggiunto una velocità di almeno 20
km/h. In seguito, se la cintura di sicurezza non è ancora stata allacciata, il
cicalino suona in una diversa tonalità per ulteriori 90 secondi.
*2: Promemoria cinture di sicurezza del guidatore e del passeggero anteriore:
Il cicalino delle cinture di sicurezza del guidatore e del passeggero
anteriore si attiva al fine di segnal are al guidatore e al passeggero anteriore
che le relative cinture di sicurezza non sono allacciate. Il cicalino suona per
30 secondi dopo che il veicolo ha raggi unto una velocità di almeno 20
km/h. In seguito, se la cintura di sicurezza non è ancora stata allacciata, il
cicalino suona in una diversa tonalità per ulteriori 90 secondi.
■ Sensore di rilevamento del passeggero anteriore e segnalatore della
cintura di sicurezza del passeggero anteriore
● Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il
sensore di rilevamento del passeggero anteriore potrebbe far
lampeggiare la spia di avvertimento, anche se non c’è alcun passeggero
anteriore sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare
un passeggero anteriore e la spia di avvertimento potrebbe non
funzionare correttamente.
■ Spia di avvertimento sistema servosterzo elettrico
Se la carica della batteria diventa in sufficiente o se la tensione diminuisce
temporaneamente, la spia di avvertimento del servosterzo elettrico potrebbe
accendersi.
■ Accensione della spia guasto durante la guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante
si svuoti completamente. Se il serbatoio carburante è vuoto, rifornire
immediatamente il veicolo. La spia guasto si spegnerà dopo una serie di
viaggi.
Se la spia guasto non si spegne, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.

332
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L

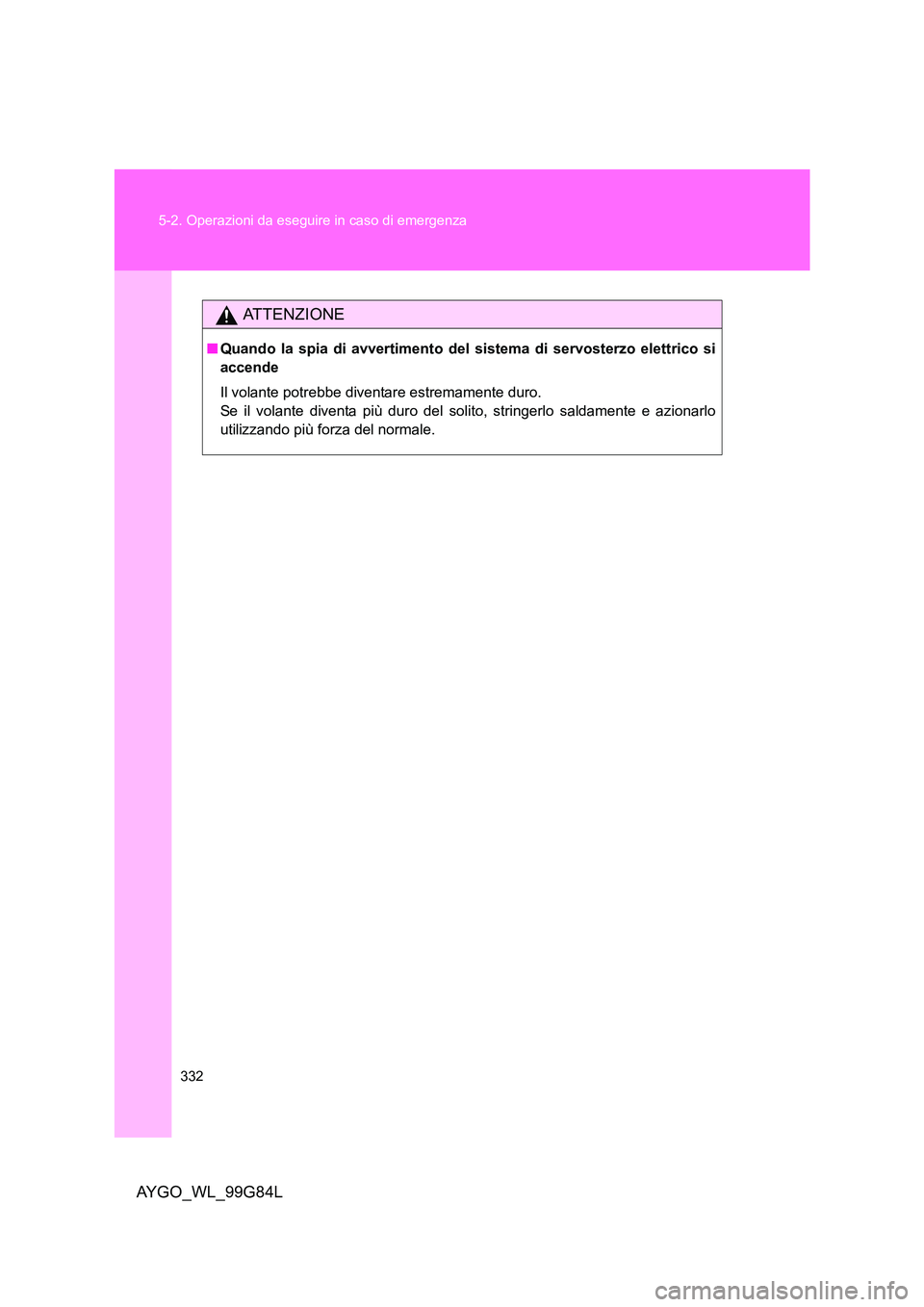

ATTENZIONE
■ Quando la spia di avvertimento del sistema di servosterzo elettrico si
accende
Il volante potrebbe diventare estremamente duro.
Se il volante diventa più duro del solito, stringerlo saldamente e azionarlo
utilizzando più forza del normale.

5
333
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AYGO_WL_99G84L
Se si è sgonfiato un pneumatico
Smontare il pneumatico sgonfio e sostituirlo con il pneumatico di
scorta fornito.
■ Prima di sollevare il veicolo con il martinetto
● Arrestare il veicolo su un fondo solido e piano.
● Inserire il freno di stazionamento.
● Veicoli con cambio manuale multi-modalità: Portare la leva
del cambio in posizione E, M o R.
● Veicoli con cambio manuale: Portare la leva del cambio in
posizione R.
● Spegnere il motore.
● Accendere le luci intermittenti di emergenza.
■ Posizione della ruota di scorta, martinetto e attrezzi
Porta-attrezzi Ruota di scorta
MartinettoChiave per bulloni ruota Occhiello di traino

334
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L

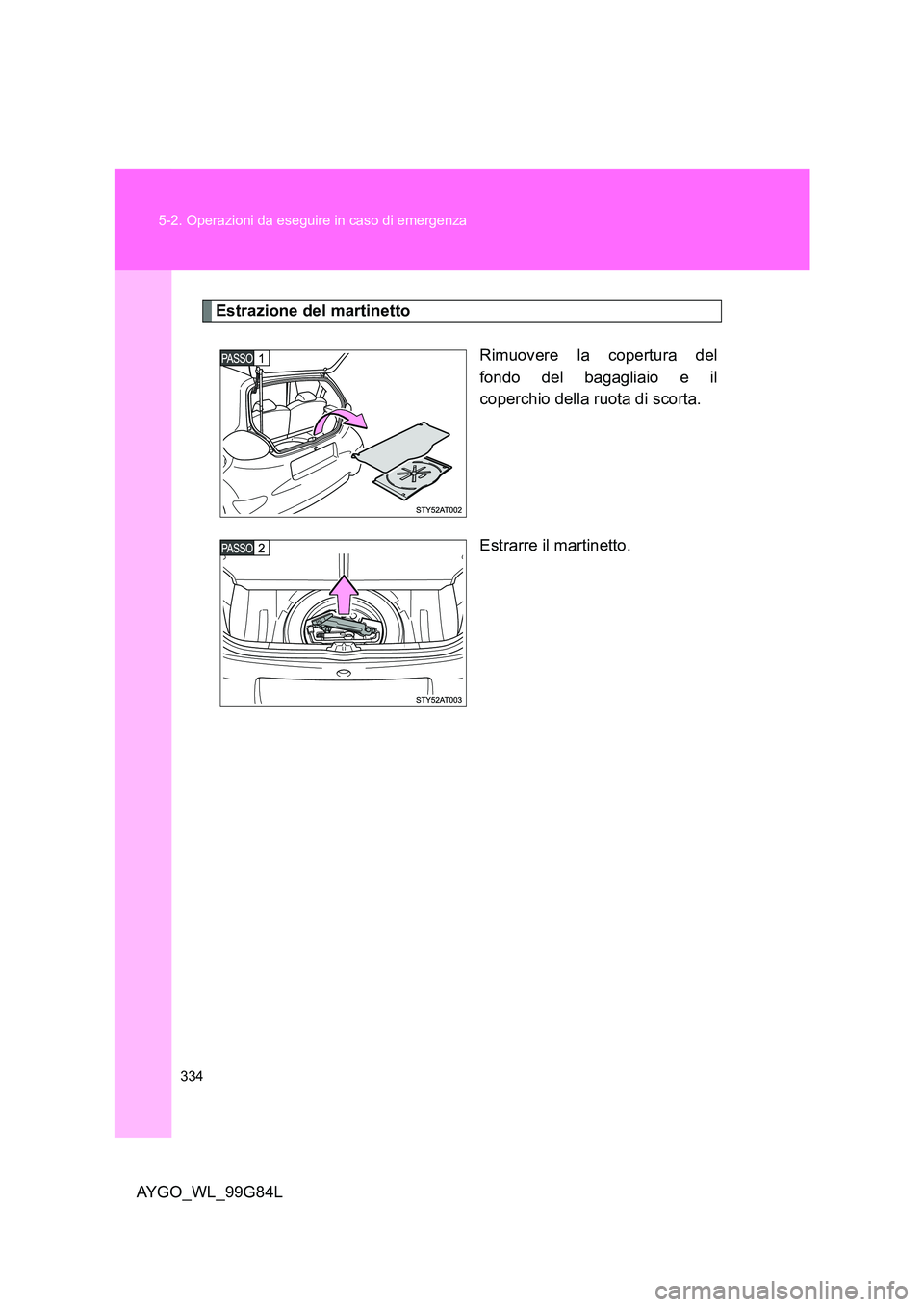

Estrazione del martinetto
Rimuovere la copertura del
fondo del bagagliaio e il
coperchio della ruota di scorta.
Estrarre il martinetto.

5
335
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AYGO_WL_99G84L

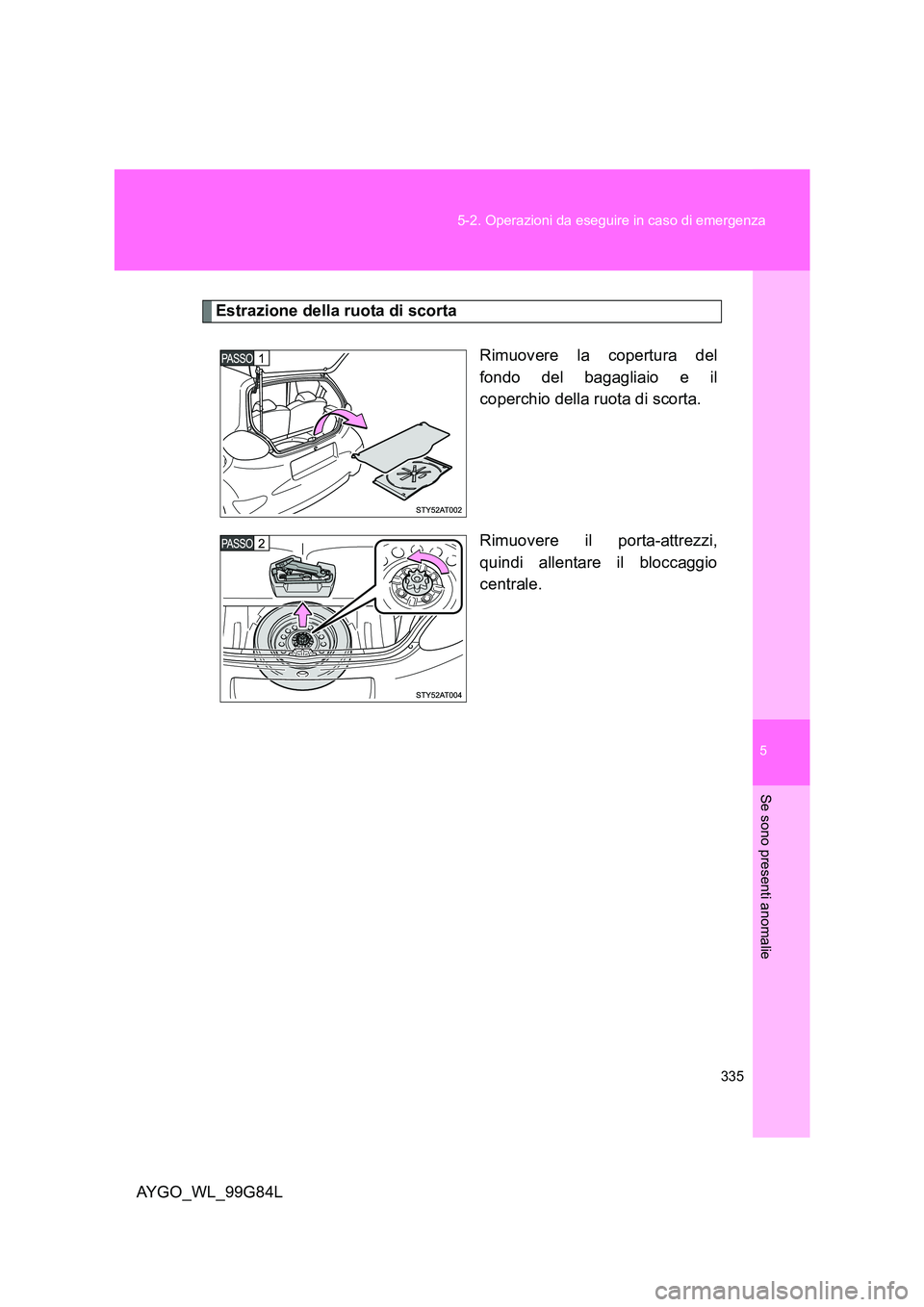

Estrazione della ruota di scorta
Rimuovere la copertura del
fondo del bagagliaio e il
coperchio della ruota di scorta.
Rimuovere il porta-attrezzi,
quindi allentare il bloccaggio
centrale.

336
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L

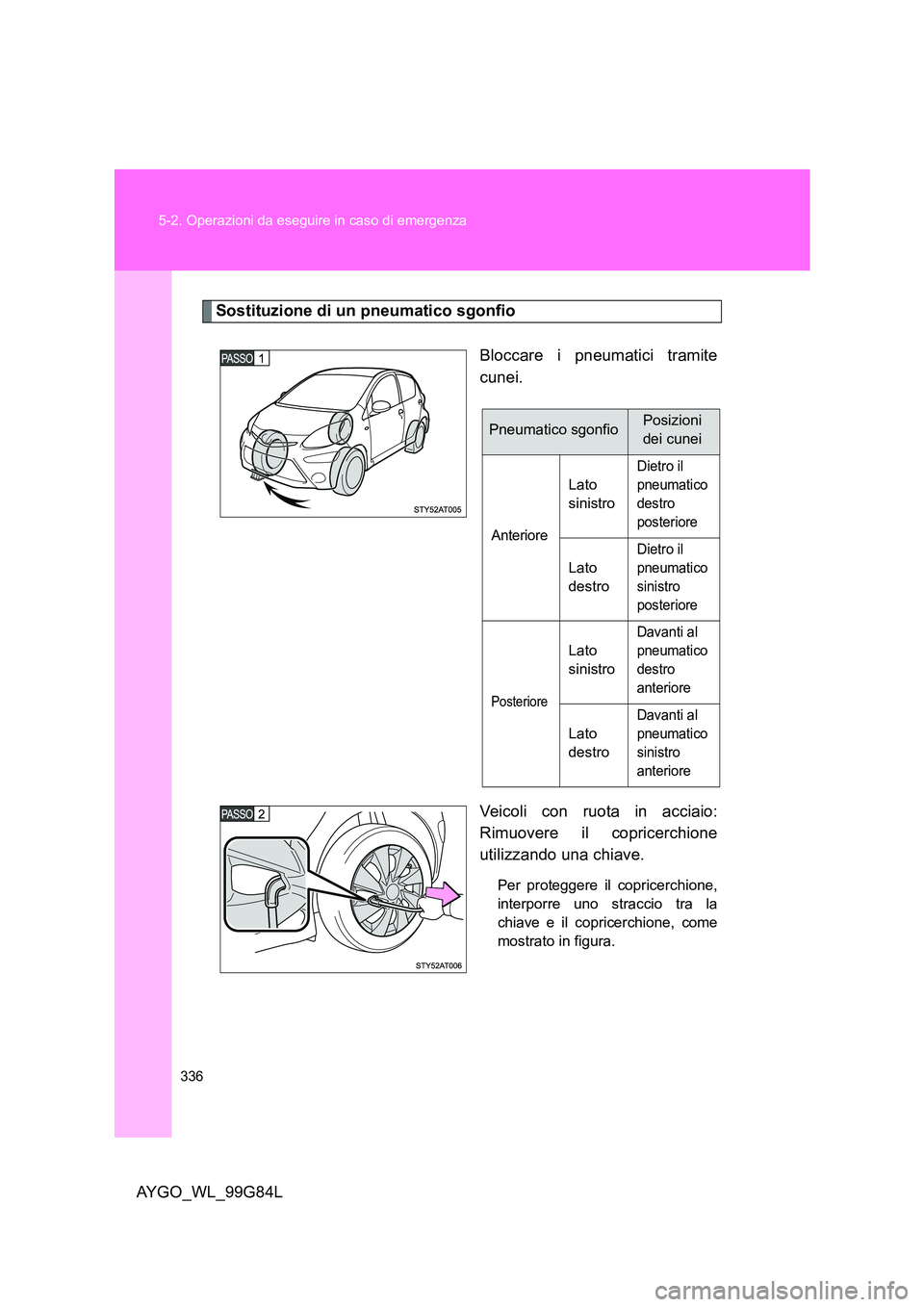

Sostituzione di un pneumatico sgonfio
Bloccare i pneumatici tramite
cunei.
Veicoli con ruota in acciaio:
Rimuovere il copricerchione
utilizzando una chiave.
Per proteggere il copricerchione,
interporre uno straccio tra la
chiave e il copricerchione, come
mostrato in figura.
Pneumatico sgonfioPosizioni
dei cunei
Anteriore
Lato
sinistro
Dietro il
pneumatico
destro
posteriore
Lato
destro
Dietro il
pneumatico
sinistro
posteriore
Posteriore
Lato
sinistro
Davanti al
pneumatico
destro
anteriore
Lato
destro
Davanti al
pneumatico
sinistro
anteriore

5
337
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AYGO_WL_99G84L

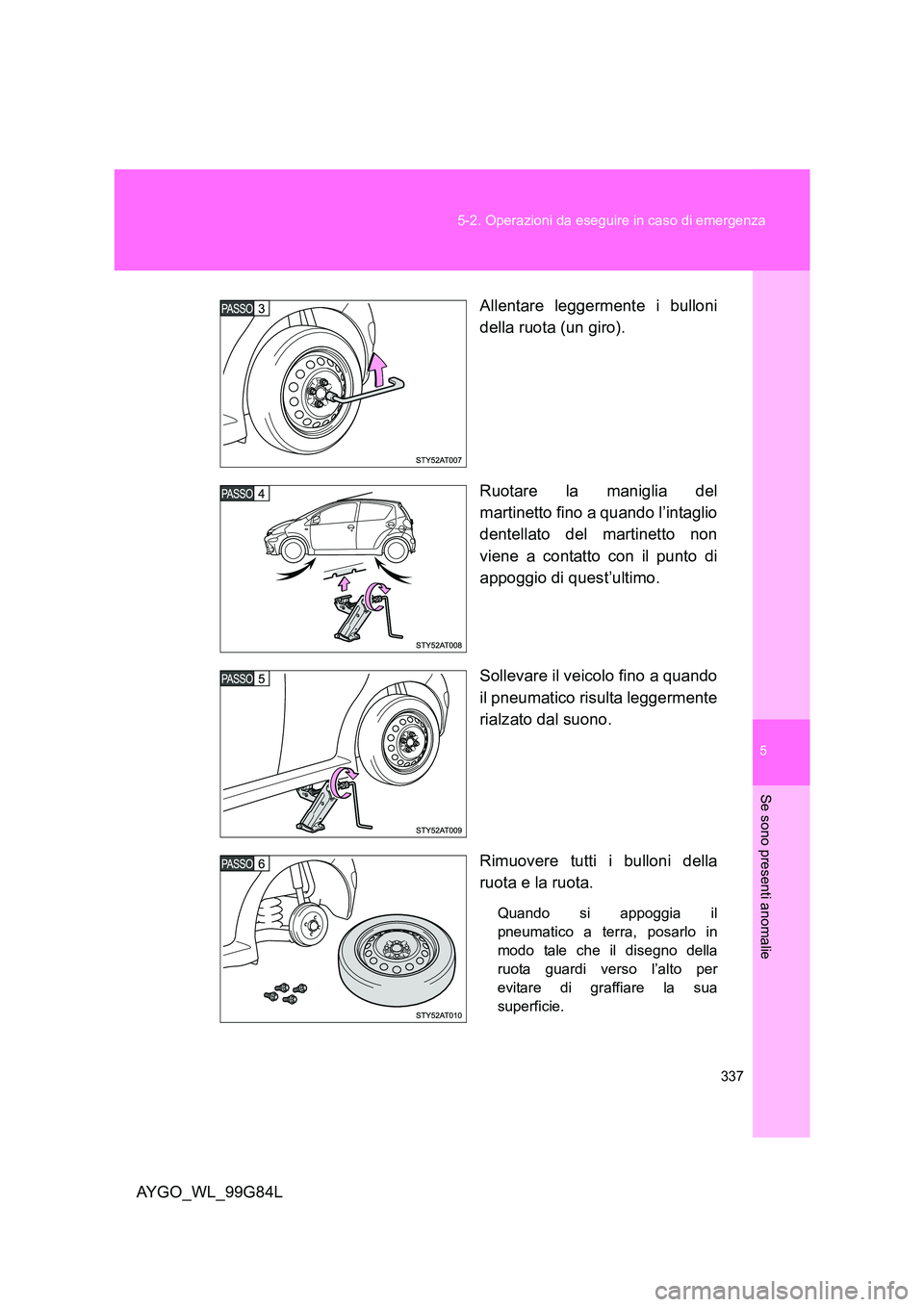

Allentare leggermente i bulloni
della ruota (un giro).
Ruotare la maniglia del
martinetto fino a quando l’intaglio
dentellato del martinetto non
viene a contatto con il punto di
appoggio di quest’ultimo.
Sollevare il veicolo fino a quando
il pneumatico risulta leggermente
rialzato dal suono.
Rimuovere tutti i bulloni della
ruota e la ruota.
Quando si appoggia il
pneumatico a terra, posarlo in
modo tale che il disegno della
ruota guardi verso l’alto per
evitare di graffiare la sua
superficie.

338
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L

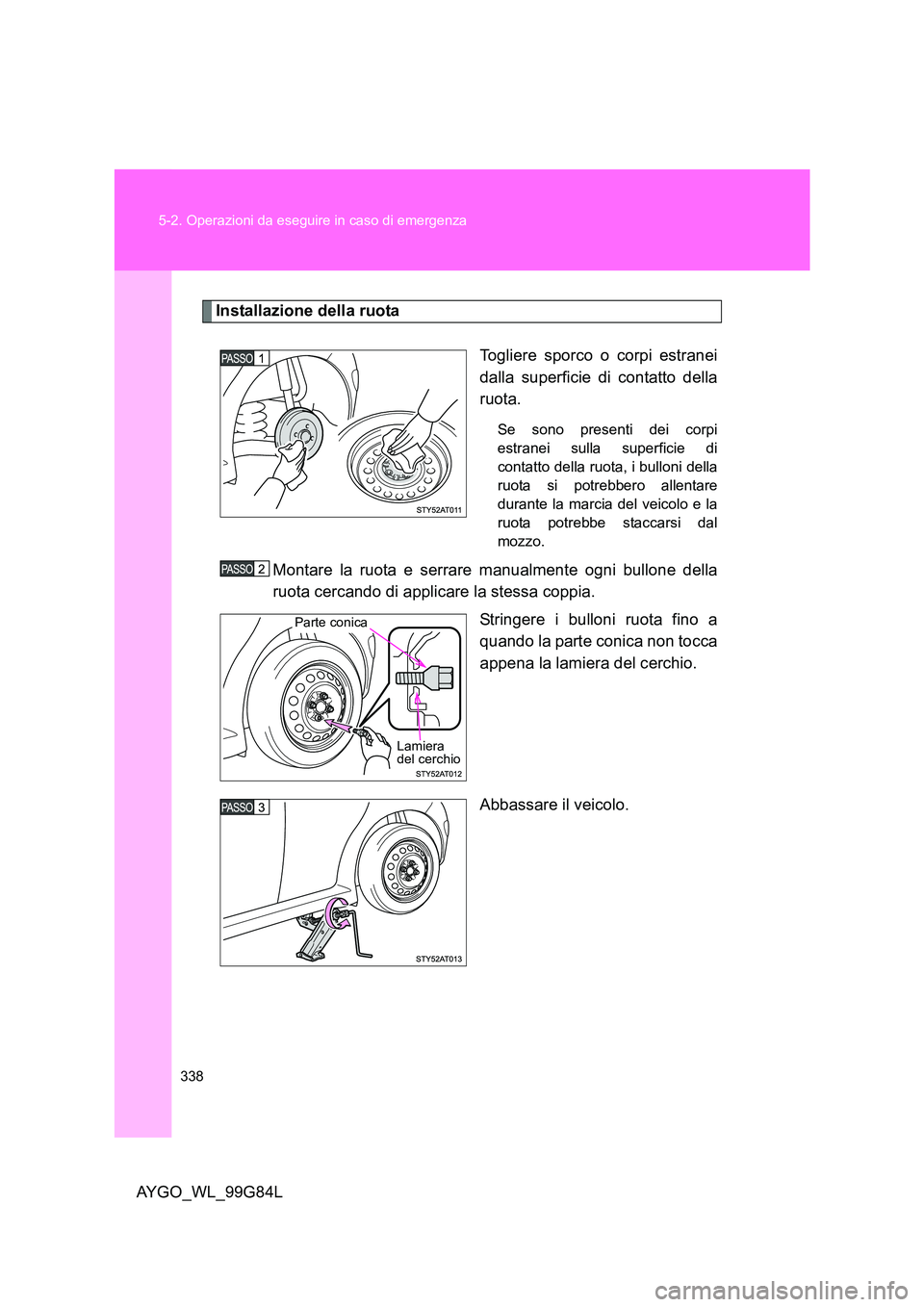

Installazione della ruota
Togliere sporco o corpi estranei
dalla superficie di contatto della
ruota.
Se sono presenti dei corpi
estranei sulla superficie di
contatto della ruota, i bulloni della
ruota si potrebbero allentare
durante la marcia del veicolo e la
ruota potrebbe staccarsi dal
mozzo.
Montare la ruota e serrare manualmente ogni bullone della
ruota cercando di applicare la stessa coppia.
Stringere i bulloni ruota fino a
quando la parte conica non tocca
appena la lamiera del cerchio.
Abbassare il veicolo.
Lamiera del cerchio
Parte conica

5
339
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AYGO_WL_99G84L

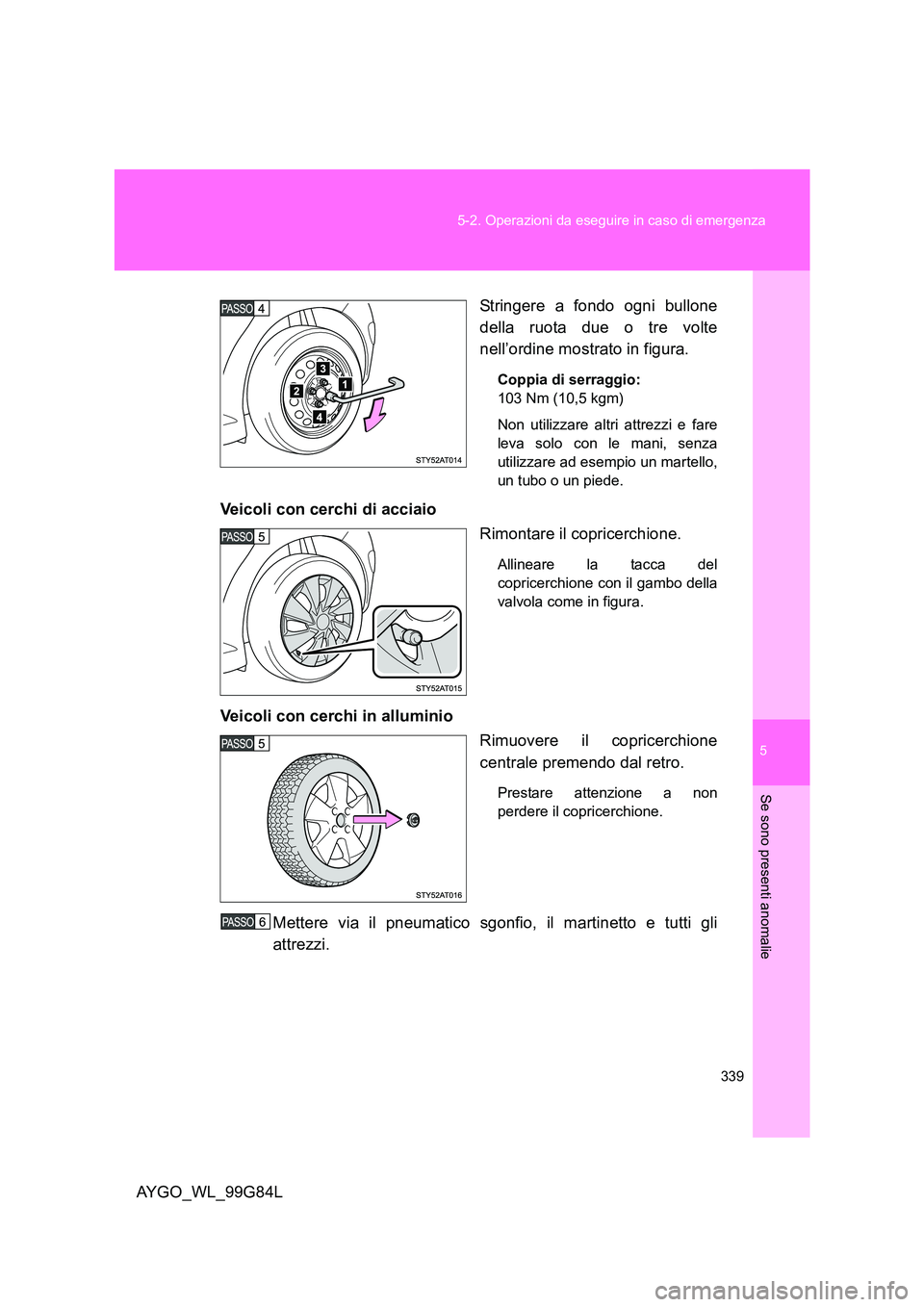

Stringere a fondo ogni bullone
della ruota due o tre volte
nell’ordine mostrato in figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Non utilizzare altri attrezzi e fare
leva solo con le mani, senza
utilizzare ad esempio un martello,
un tubo o un piede.
Veicoli con cerchi di acciaio
Rimontare il copricerchione.
Allineare la tacca del
copricerchione con il gambo della
valvola come in figura.
Veicoli con cerchi in alluminio
Rimuovere il copricerchione
centrale premendo dal retro.
Prestare attenzione a non
perdere il copricerchione.
Mettere via il pneumatico sgonfio, il martinetto e tutti gli
attrezzi.

340
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L

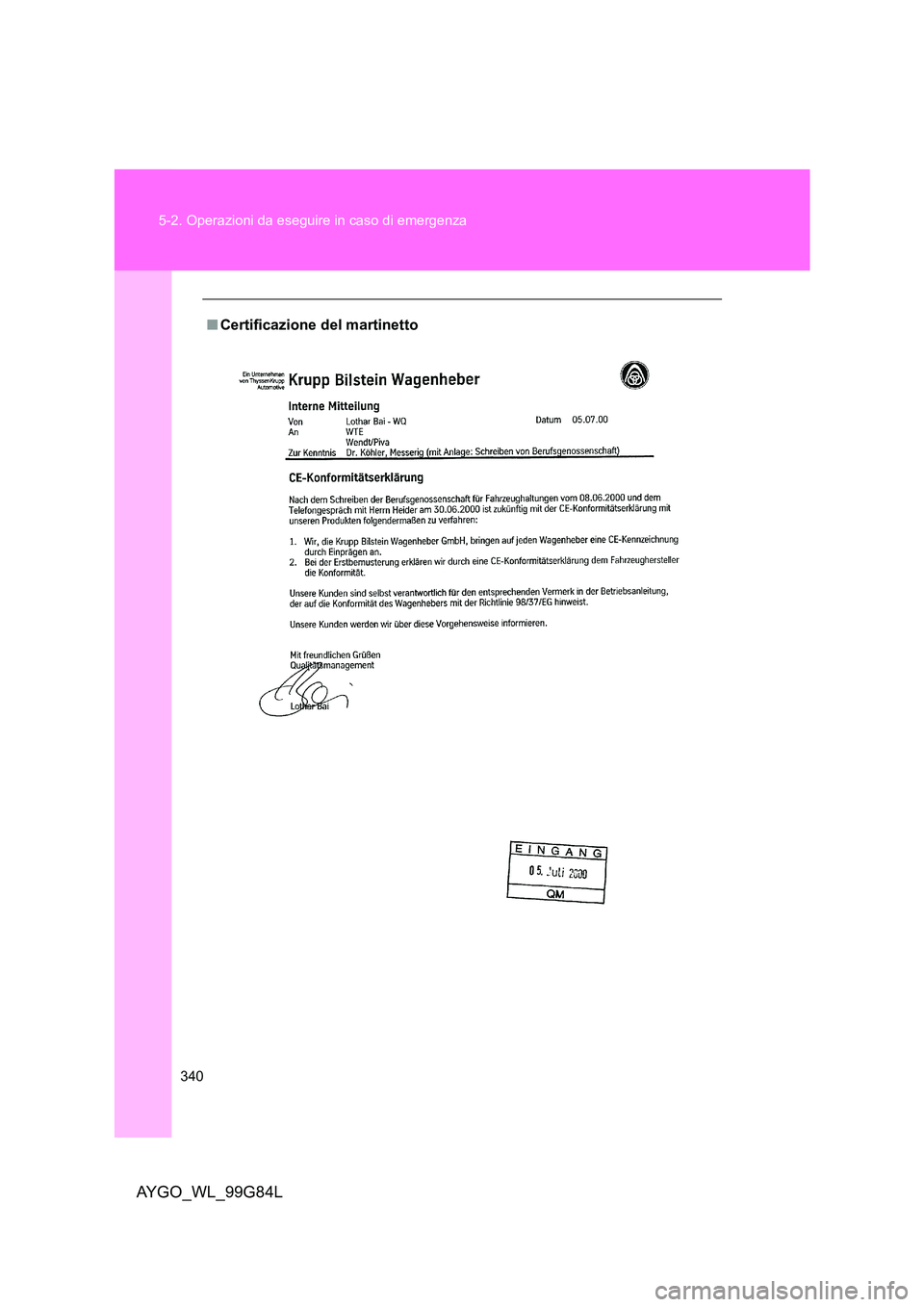

■ Certificazione del martinetto
