TOYOTA AYGO 2014 Manuale duso (in Italian)

5
321
5-1. Informazioni fondamentali
Se sono presenti anomalie
AYGO_WL_99G84L

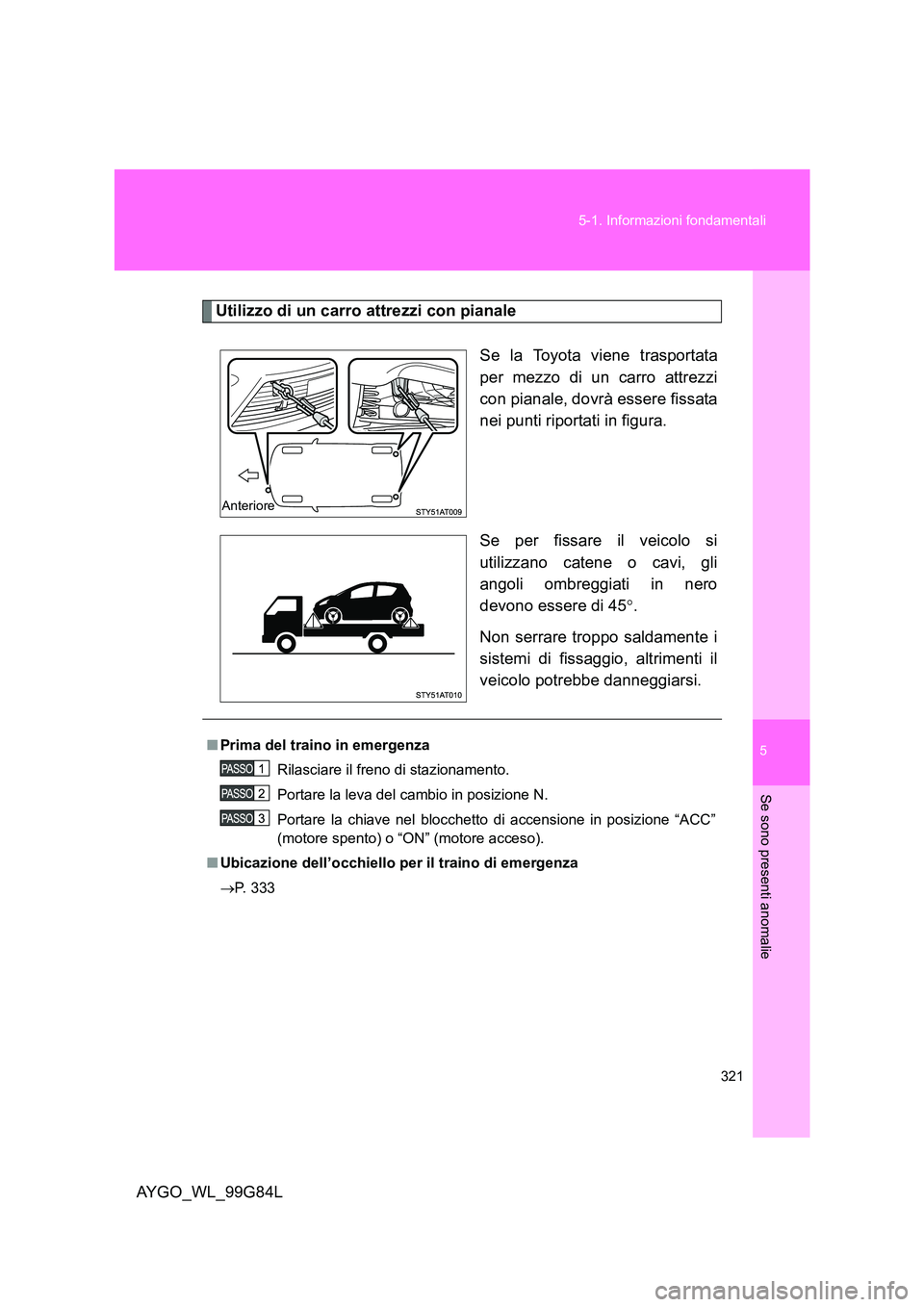

Utilizzo di un carro attrezzi con pianale
Se la Toyota viene trasportata
per mezzo di un carro attrezzi
con pianale, dovrà essere fissata
nei punti riportati in figura.
Se per fissare il veicolo si
utilizzano catene o cavi, gli
angoli ombreggiati in nero
devono essere di 45 °.
Non serrare troppo saldamente i
sistemi di fissaggio, altrimenti il
veicolo potrebbe danneggiarsi.
Anteriore
■ Prima del traino in emergenza
Rilasciare il freno di stazionamento.
Portare la leva del cambio in posizione N.
Portare la chiave nel blocchetto di accensione in posizione “ACC”
(motore spento) o “ON” (motore acceso).
■ Ubicazione dell’occhiello per il traino di emergenza
→ P. 333

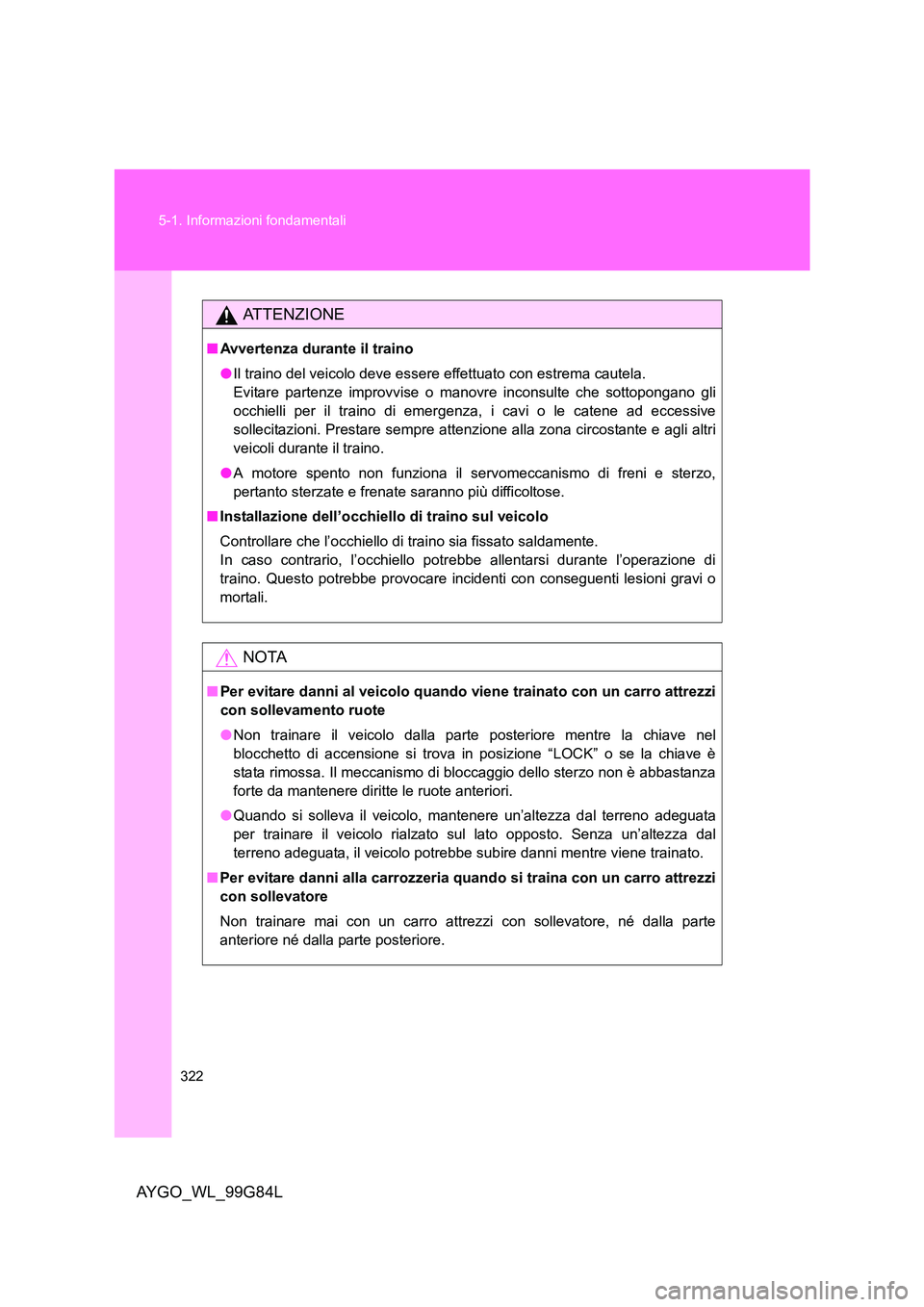

322
5-1. Informazioni fondamentali
AYGO_WL_99G84L
ATTENZIONE
■ Avvertenza durante il traino
● Il traino del veicolo deve essere effettuato con estrema cautela.
Evitare partenze improvvise o manovre inconsulte che sottopongano gli
occhielli per il traino di emergenza, i cavi o le catene ad eccessive
sollecitazioni. Prestare sempre attenzione alla zona circostante e agli altri
veicoli durante il traino.
● A motore spento non funziona il servomeccanismo di freni e sterzo,
pertanto sterzate e frenate saranno più difficoltose.
■ Installazione dell’occhiello di traino sul veicolo
Controllare che l’occhiello di traino sia fissato saldamente.
In caso contrario, l’occhiello potrebbe allentarsi durante l’operazione di
traino. Questo potrebbe provocare in cidenti con conseguenti lesioni gravi o
mortali.
NOTA
■ Per evitare danni al veicolo quando viene trainato con un carro attrezzi
con sollevamento ruote
● Non trainare il veicolo dalla parte posteriore mentre la chiave nel
blocchetto di accensione si trova in posizione “LOCK” o se la chiave è
stata rimossa. Il meccanismo di bloccaggio dello sterzo non è abbastanza
forte da mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata
per trainare il veicolo rialzato sul lato opposto. Senza un’altezza dal
terreno adeguata, il veicolo potrebbe subire danni mentre viene trainato.
■ Per evitare danni alla carrozzeria quando si traina con un carro attrezzi
con sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dalla parte
anteriore né dalla parte posteriore.

5

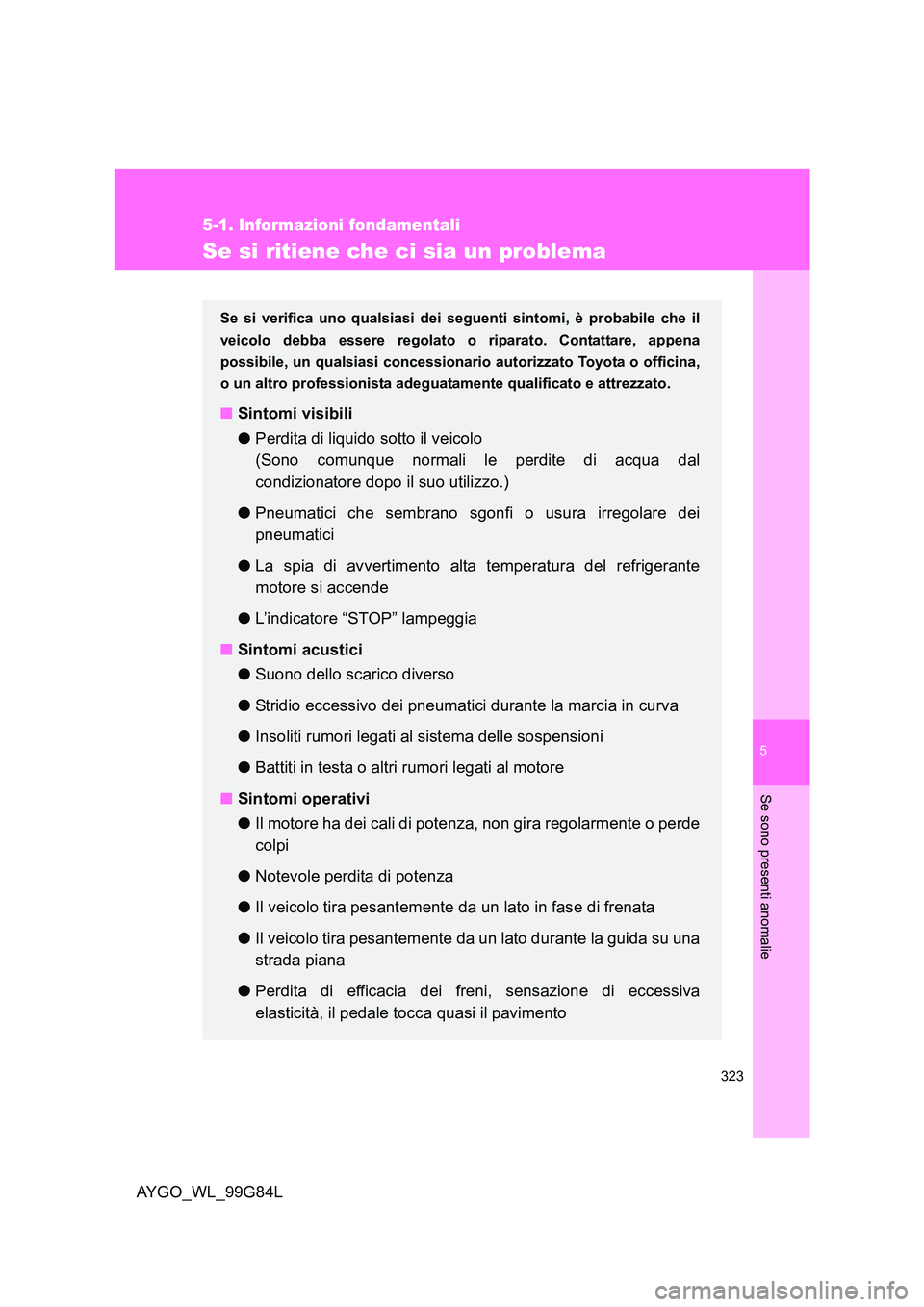

323
5-1. Informazioni fondamentali
Se sono presenti anomalie
AYGO_WL_99G84L
Se si ritiene che ci sia un problema
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare, appena
possibile, un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
■ Sintomi visibili
● Perdita di liquido sotto il veicolo
(Sono comunque normali le perdite di acqua dal
condizionatore dopo il suo utilizzo.)
● Pneumatici che sembrano sgonfi o usura irregolare dei
pneumatici
● La spia di avvertimento alta temperatura del refrigerante
motore si accende
● L’indicatore “STOP” lampeggia
■ Sintomi acustici
● Suono dello scarico diverso
● Stridio eccessivo dei pneumatici durante la marcia in curva
● Insoliti rumori legati al sistema delle sospensioni
● Battiti in testa o altri rumori legati al motore
■ Sintomi operativi
● Il motore ha dei cali di potenza, non gira regolarmente o perde
colpi
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una
strada piana
● Perdita di efficacia dei freni, sensazione di eccessiva
elasticità, il pedale tocca quasi il pavimento

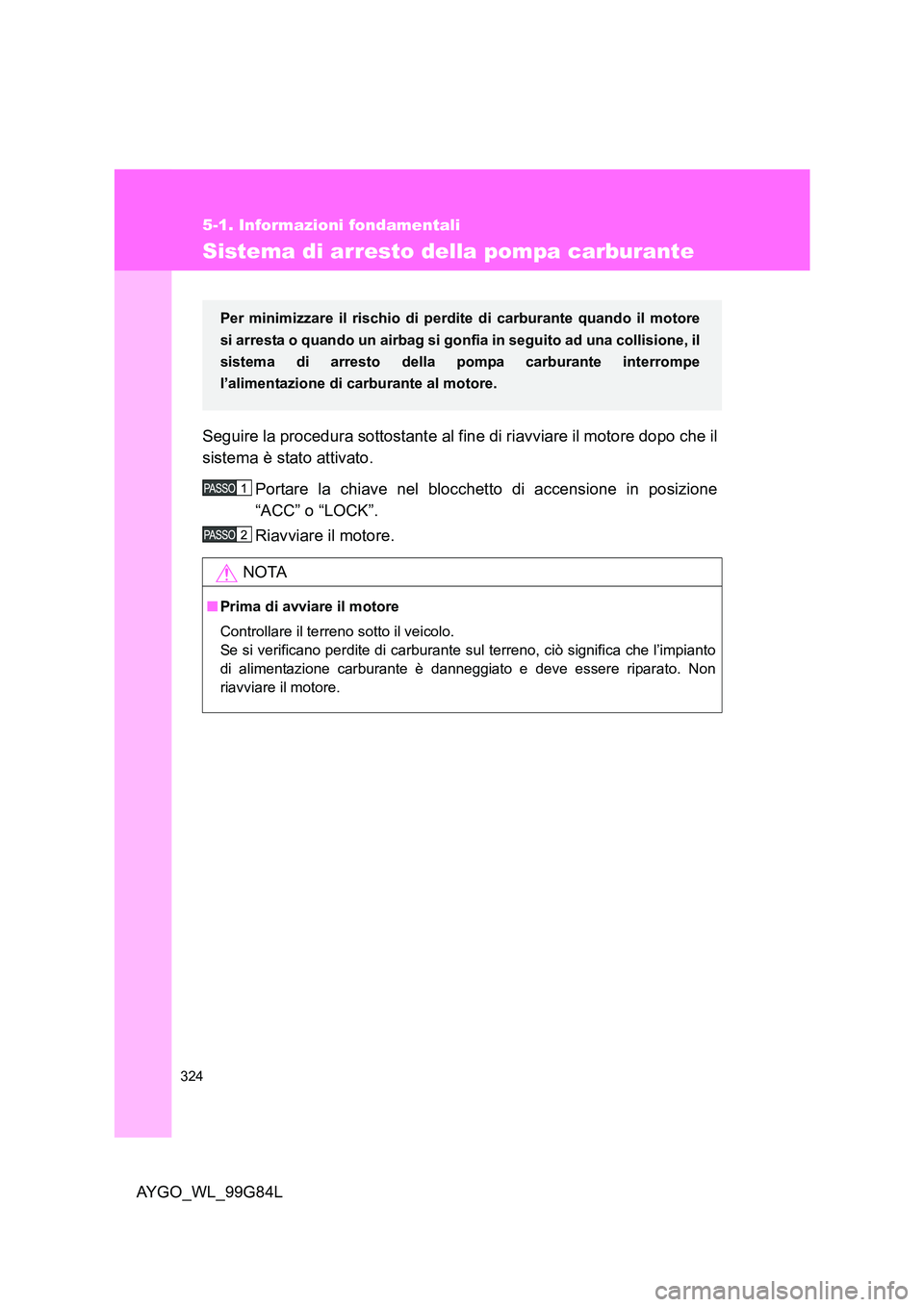

324
5-1. Informazioni fondamentali
AYGO_WL_99G84L
Sistema di arresto della pompa carburante
Seguire la procedura sottostante al fine di riavviare il motore dopo che il
sistema è stato attivato.
Portare la chiave nel blocchetto di accensione in posizione
“ACC” o “LOCK”.
Riavviare il motore.
NOTA
■ Prima di avviare il motore
Controllare il terreno sotto il veicolo.
Se si verificano perdite di carburante sul terreno, ciò significa che l’impianto
di alimentazione carburante è danneggiato e deve essere riparato. Non
riavviare il motore.
Per minimizzare il rischio di perdite di carburante quando il motore
si arresta o quando un airbag si gonfia in seguito ad una collisione, il
sistema di arresto della pompa carburante interrompe
l’alimentazione di carburante al motore.

5

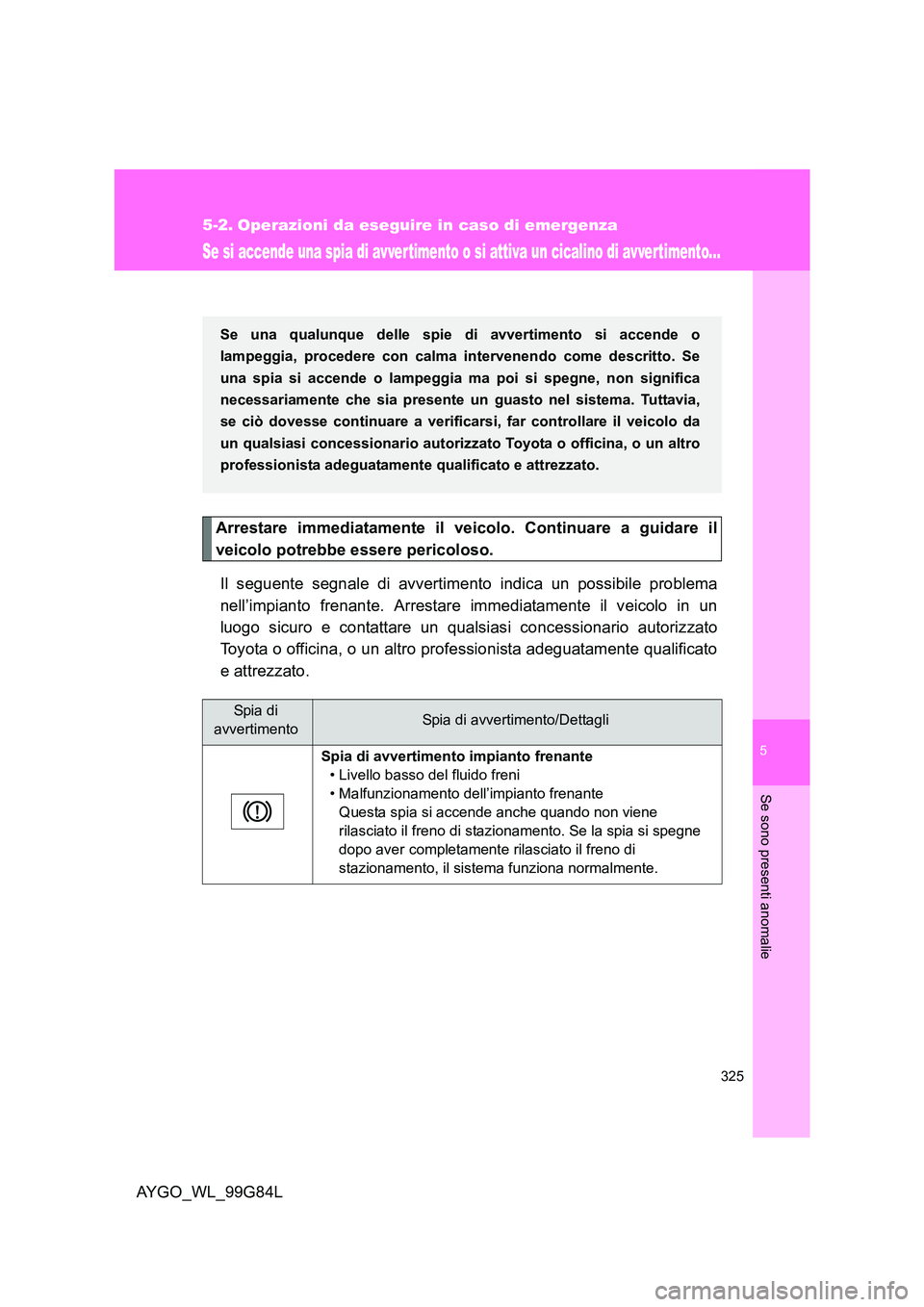

325
Se sono presenti anomalie
AYGO_WL_99G84L
5-2. Operazioni da eseguire in caso di emergenza
Se si accende una spia di avver timento o si attiva un cicalino di avvertimento...
Arrestare immediatamente il veicolo. Continuare a guidare il
veicolo potrebbe essere pericoloso.
Il seguente segnale di avvertimento indica un possibile problema
nell’impianto frenante. Arrestare immediatamente il veicolo in un
luogo sicuro e contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato.
Spi a di
avvertimentoSpia di avvertimento/Dettagli
Spia di avvertimento impianto frenante
• Livello basso del fluido freni
• Malfunzionamento dell’impianto frenante
Questa spia si accende anche quando non viene
rilasciato il freno di stazionamento. Se la spia si spegne
dopo aver completamente rilasciato il freno di
stazionamento, il sistema funziona normalmente.
Se una qualunque delle spie di avvertimento si accende o
lampeggia, procedere con calma intervenendo come descritto. Se
una spia si accende o lampeggia ma poi si spegne, non significa
necessariamente che sia presente un guasto nel sistema. Tuttavia,
se ciò dovesse continuare a verificars i, far controllare il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

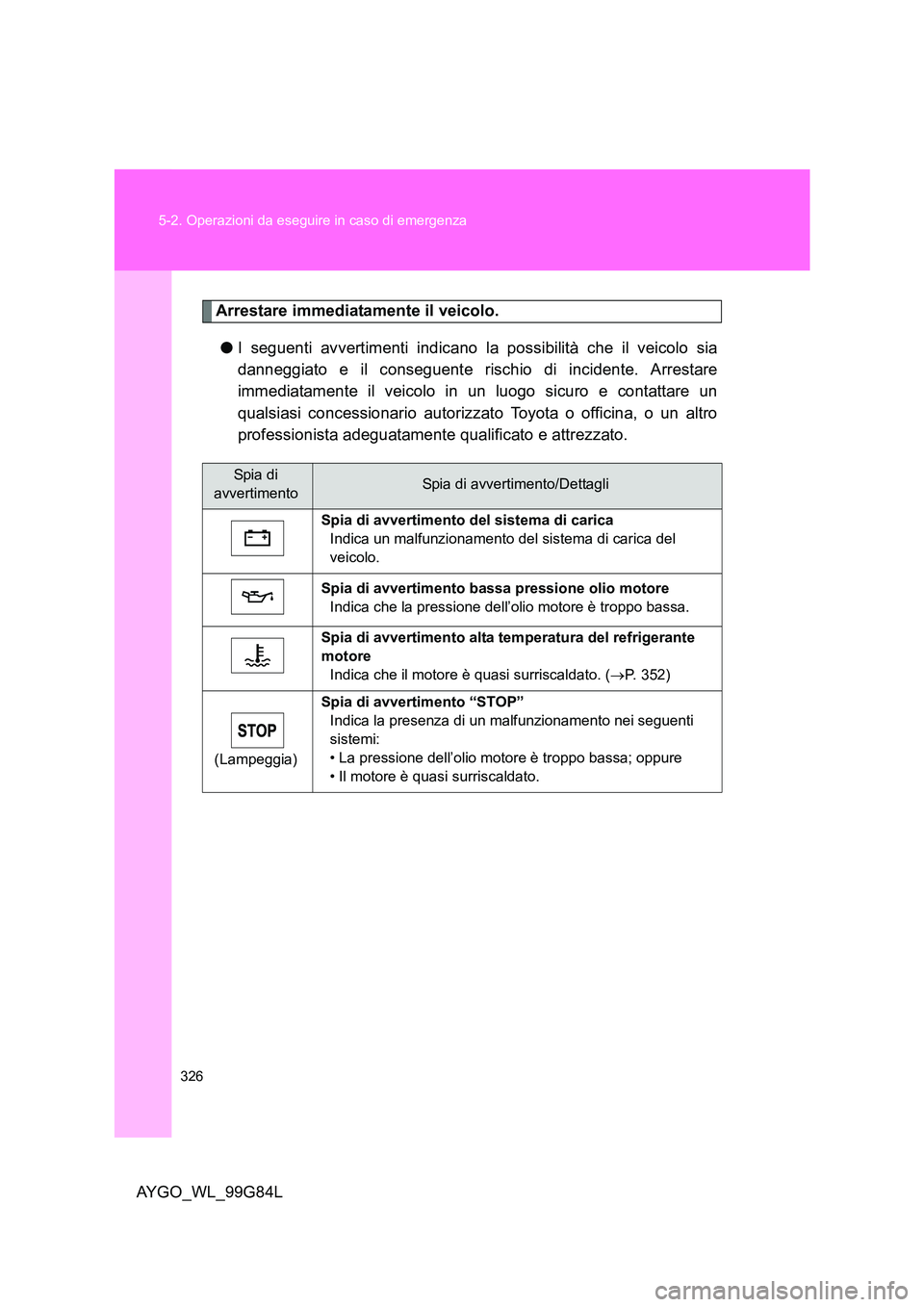

326
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L
Arrestare immediatamente il veicolo.
● I seguenti avvertimenti indicano la possibilità che il veicolo sia
danneggiato e il conseguente rischio di incidente. Arrestare
immediatamente il veicolo in un luogo sicuro e contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spi a di
avvertimentoSpia di avvertimento/Dettagli
Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del
veicolo.
Spia di avvertimento bassa pressione olio motore
Indica che la pressione dell’olio motore è troppo bassa.
Spia di avvertimento alta temperatura del refrigerante
motore
Indica che il motore è quasi surriscaldato. ( →P. 352)
(Lampeggia)
Spia di avvertimento “STOP”
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• La pressione dell’olio motore è troppo bassa; oppure
• Il motore è quasi surriscaldato.

5

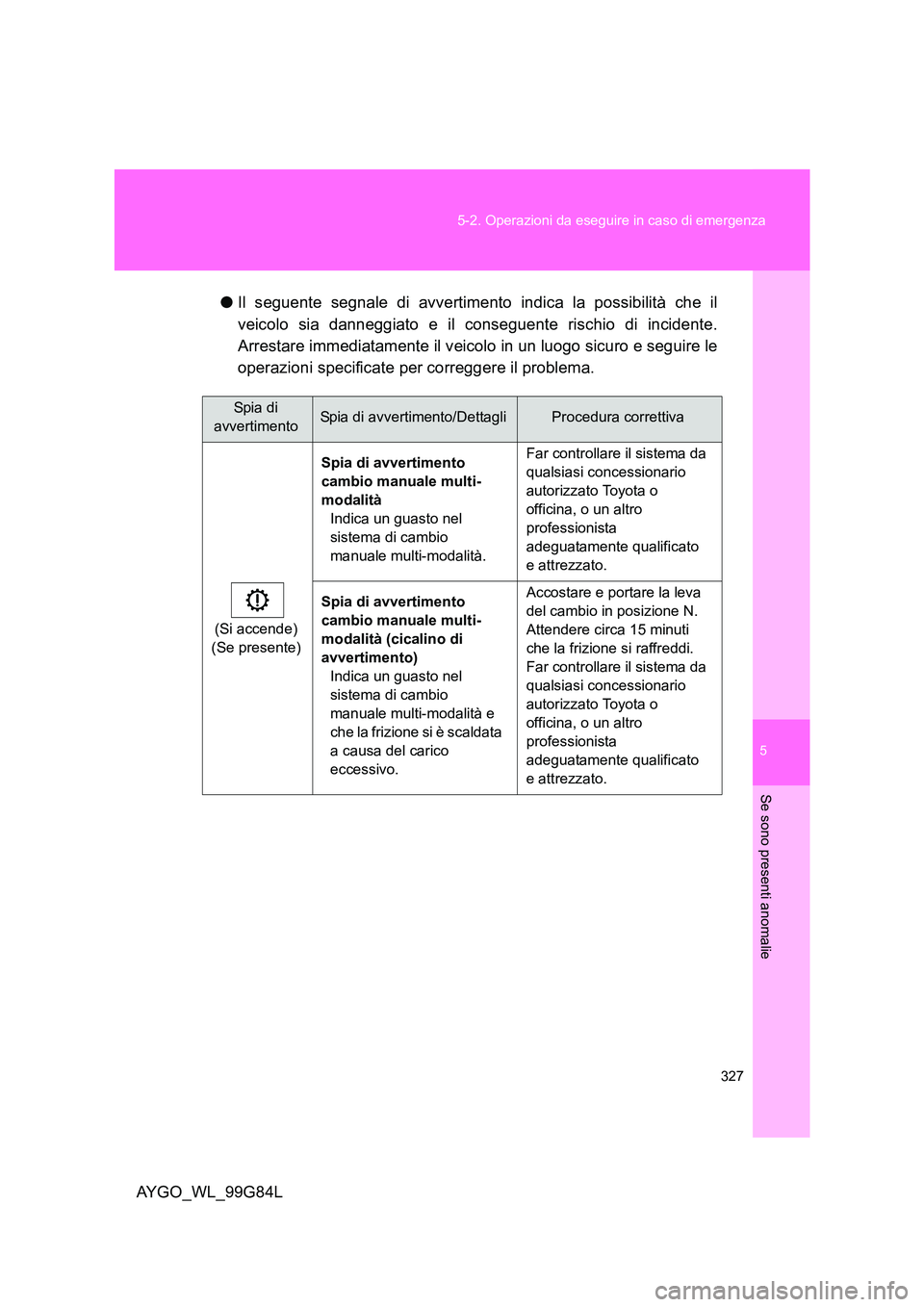

327
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AYGO_WL_99G84L
● Il seguente segnale di avvertimento indica la possibilità che il
veicolo sia danneggiato e il conseguente rischio di incidente.
Arrestare immediatamente il veicolo in un luogo sicuro e seguire le
operazioni specificate per correggere il problema.
Spi a di
avvertimentoSpia di avvertimento/DettagliProcedura correttiva
(Si accende)
(Se presente)
Spia di avvertimento
cambio manuale multi-
modalità
Indica un guasto nel
sistema di cambio
manuale multi-modalità.
Far controllare il sistema da
qualsiasi concessionario
autorizzato Toyota o
officina, o un altro
professionista
adeguatamente qualificato
e attrezzato.
Spia di avvertimento
cambio manuale multi-
modalità (cicalino di
avvertimento)
Indica un guasto nel
sistema di cambio
manuale multi-modalità e
che la frizione si è scaldata
a causa del carico
eccessivo.
Accostare e portare la leva
del cambio in posizione N.
Attendere circa 15 minuti
che la frizione si raffreddi.
Far controllare il sistema da
qualsiasi concessionario
autorizzato Toyota o
officina, o un altro
professionista
adeguatamente qualificato
e attrezzato.

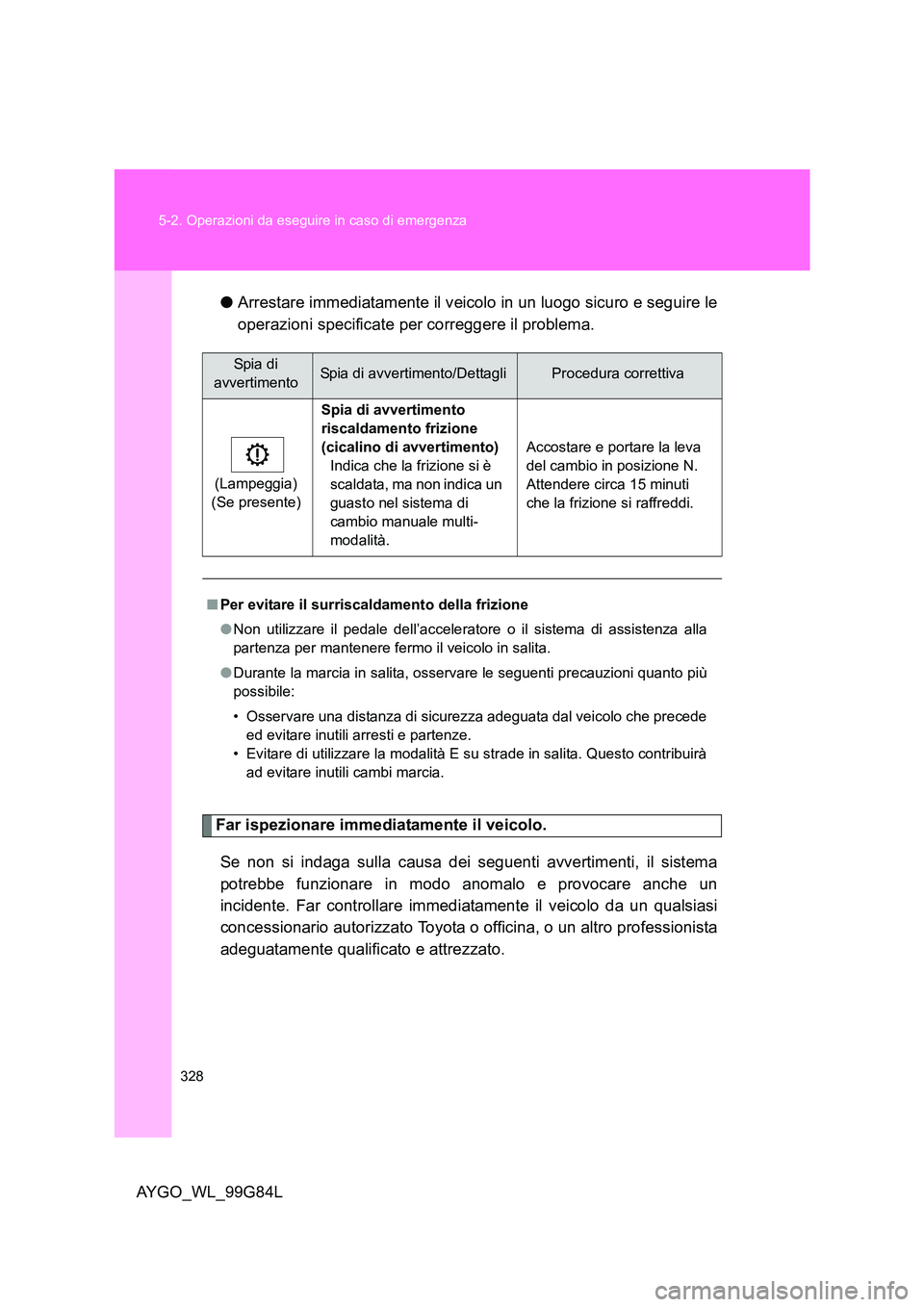

328
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L
● Arrestare immediatamente il veicolo in un luogo sicuro e seguire le
operazioni specificate per correggere il problema.
Far ispezionare immediatamente il veicolo.
Se non si indaga sulla causa dei seguenti avvertimenti, il sistema
potrebbe funzionare in modo anomalo e provocare anche un
incidente. Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spi a di
avvertimentoSpia di avvertimento/DettagliProcedura correttiva
(Lampeggia)
(Se presente)
Spia di avvertimento
riscaldamento frizione
(cicalino di avvertimento)
Indica che la frizione si è
scaldata, ma non indica un
guasto nel sistema di
cambio manuale multi-
modalità.
Accostare e portare la leva
del cambio in posizione N.
Attendere circa 15 minuti
che la frizione si raffreddi.
■ Per evitare il surriscaldamento della frizione
● Non utilizzare il pedale dell’acceleratore o il sistema di assistenza alla
partenza per mantenere fermo il veicolo in salita.
● Durante la marcia in salita, osservare le seguenti precauzioni quanto più
possibile:
• Osservare una distanza di sicurezza adeguata dal veicolo che precede
ed evitare inutili arresti e partenze.
• Evitare di utilizzare la modalità E su strade in salita. Questo contribuirà
ad evitare inutili cambi marcia.

5
329
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AYGO_WL_99G84L
Spi a di
avvertimentoSpia di avvertimento/Dettagli
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell’acceleratore;
• Dispositivo di comando elettronico del cambio manuale
multi-modalità (se presente); oppure
• Sistema di controllo emissioni.
(Lampeggia)
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• ABS; oppure
• Il sistema di assistenza alla frenata (veicoli con sistema
VSC).
Spia di avvertimento servosterzo elettrico (se presente)
Indica un malfunzionamento nel sistema EPS.
Spia di avvertimento “VSC” (se presente)
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• Sistema VSC; oppure
•Sistema TRC.

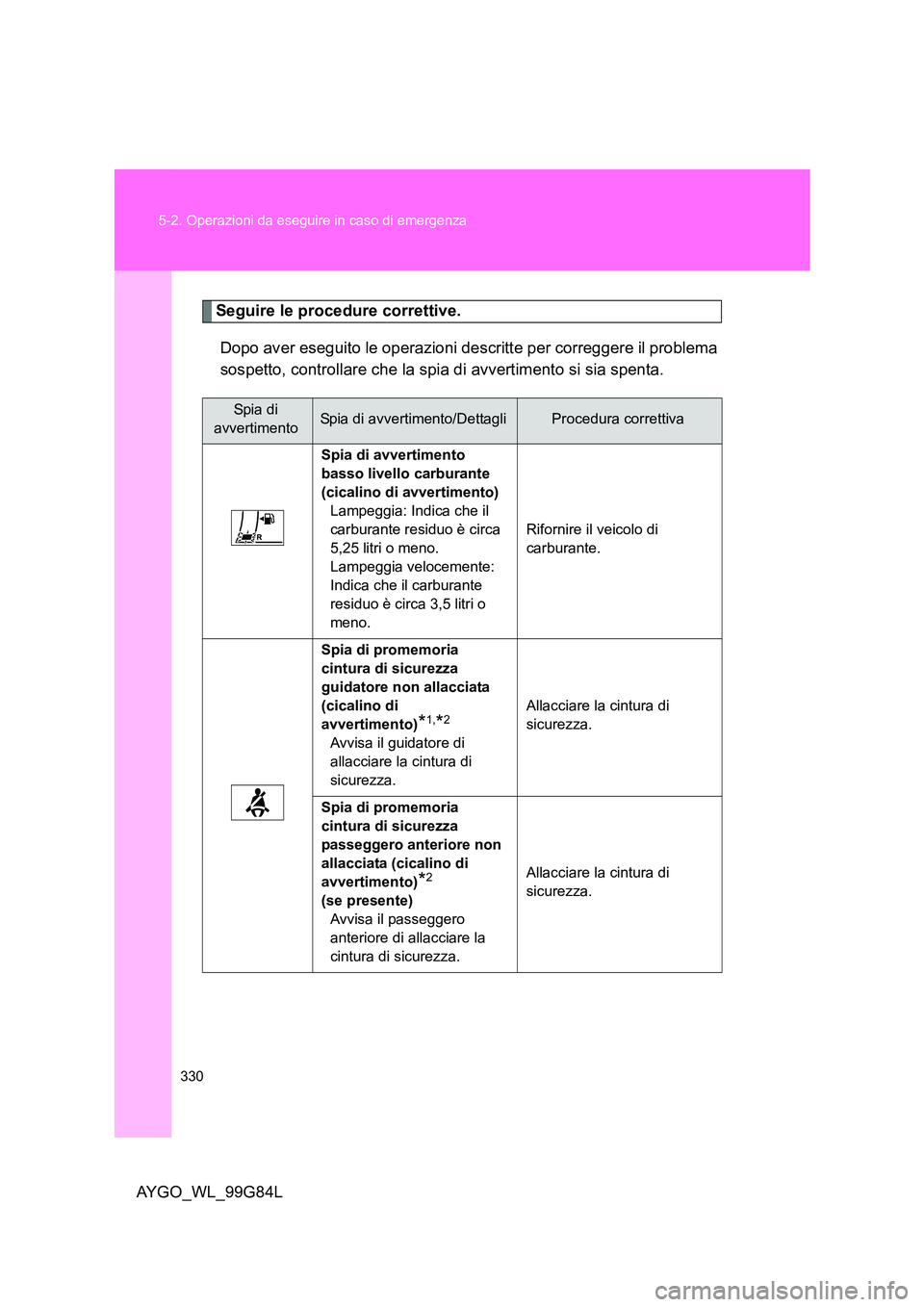

330
5-2. Operazioni da eseguire in caso di emergenza
AYGO_WL_99G84L
Seguire le procedure correttive.
Dopo aver eseguito le operazioni descritte per correggere il problema
sospetto, controllare che la spia di avvertimento si sia spenta.
Spi a di
avvertimentoSpia di avvertimento/DettagliProcedura correttiva
Spia di avvertimento
basso livello carburante
(cicalino di avvertimento)
Lampeggia: Indica che il
carburante residuo è circa
5,25 litri o meno.
Lampeggia velocemente:
Indica che il carburante
residuo è circa 3,5 litri o
meno.
Rifornire il veicolo di
carburante.
Spia di promemoria
cintura di sicurezza
guidatore non allacciata
(cicalino di
avvertimento)*1,*2
Avvisa il guidatore di
allacciare la cintura di
sicurezza.
Allacciare la cintura di
sicurezza.
Spia di promemoria
cintura di sicurezza
passeggero anteriore non
allacciata (cicalino di
avvertimento)*2
(se presente)
Avvisa il passeggero
anteriore di allacciare la
cintura di sicurezza.
Allacciare la cintura di
sicurezza.
