711-2. Système antivol
1
Sécurité routière et antivol
AYGO_EK_OM99J93K

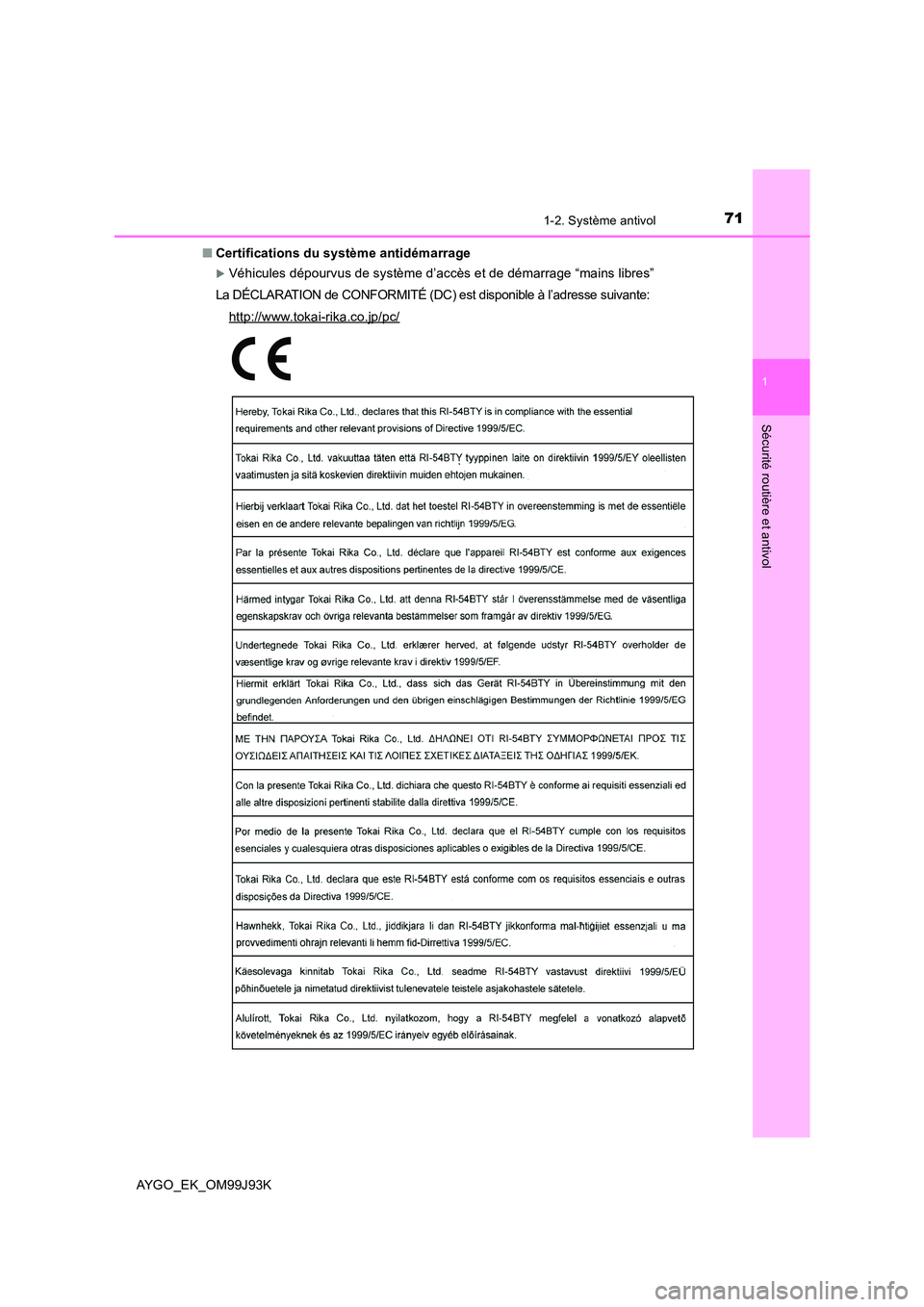

■ Certifications du système antidémarrage
XVéhicules dépourvus de système d’accès et de démarrage “mains libres”
La DÉCLARATION de CONFORMITÉ (DC) est disponible à l’adresse suivante:
http://www.tokai-rika.co.jp/pc/

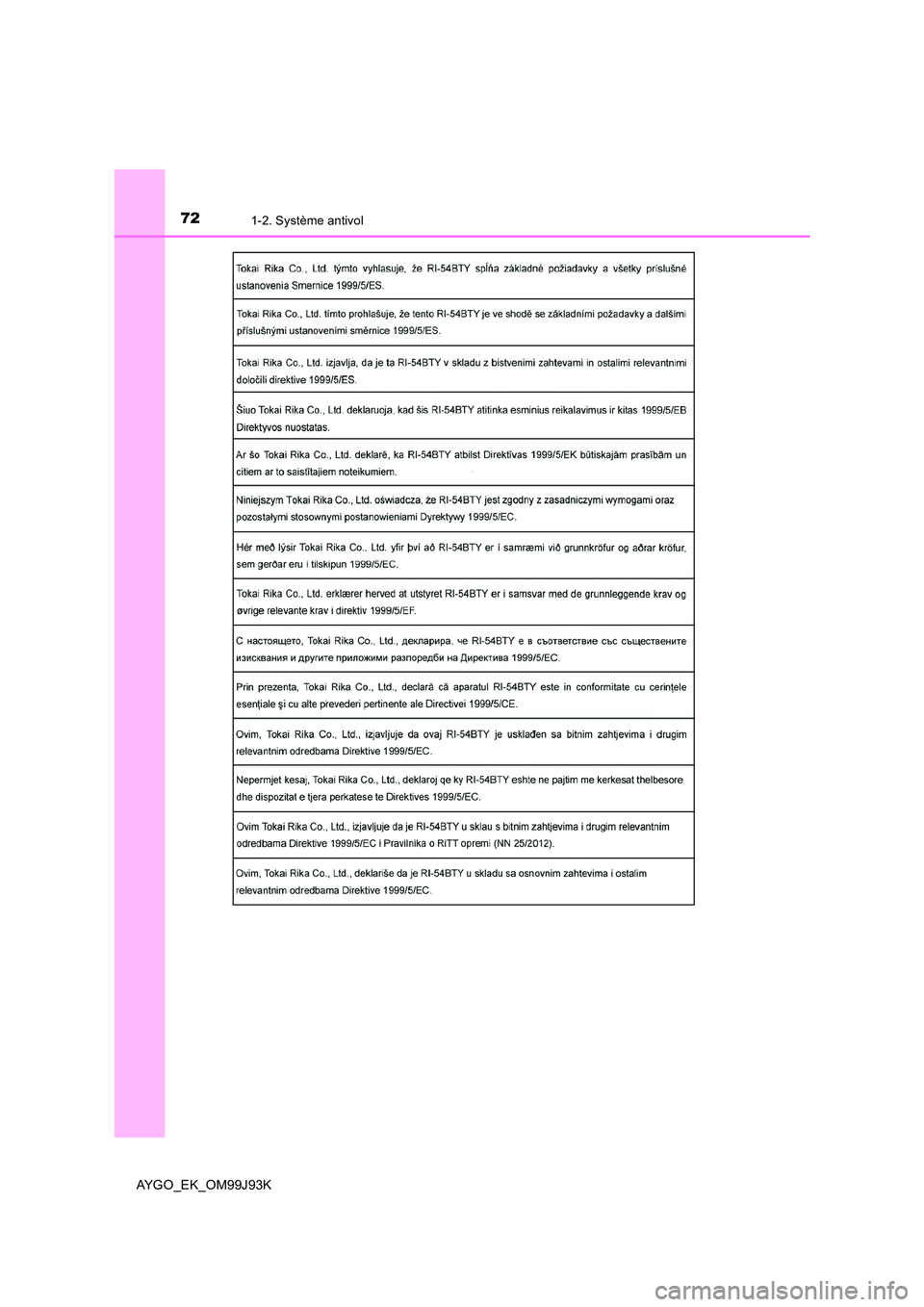

721-2. Système antivol
AYGO_EK_OM99J93K

731-2. Système antivol
1
Sécurité routière et antivol
AYGO_EK_OM99J93K

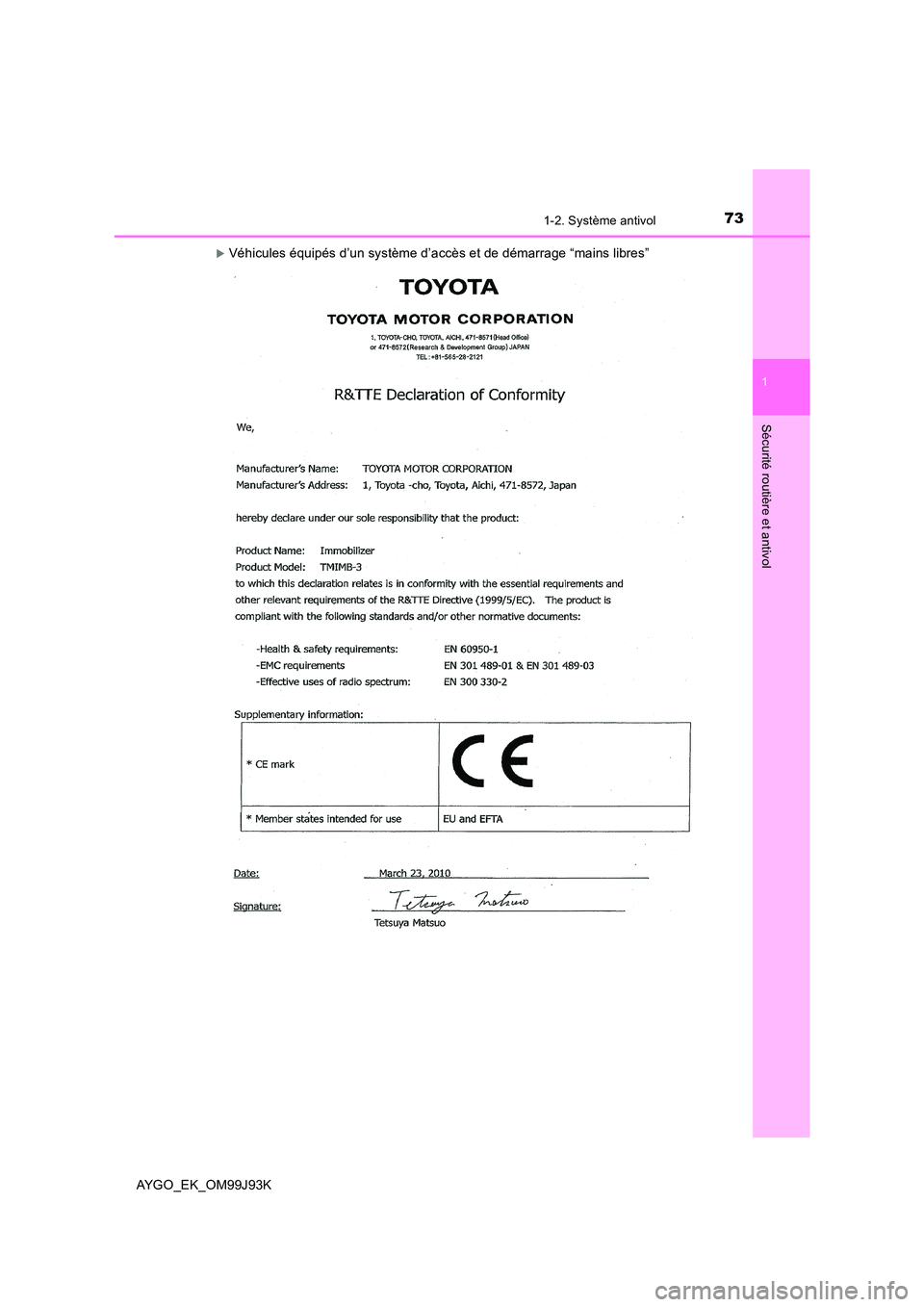

XVéhicules équipés d’un système d’accès et de démarrage “mains libres”

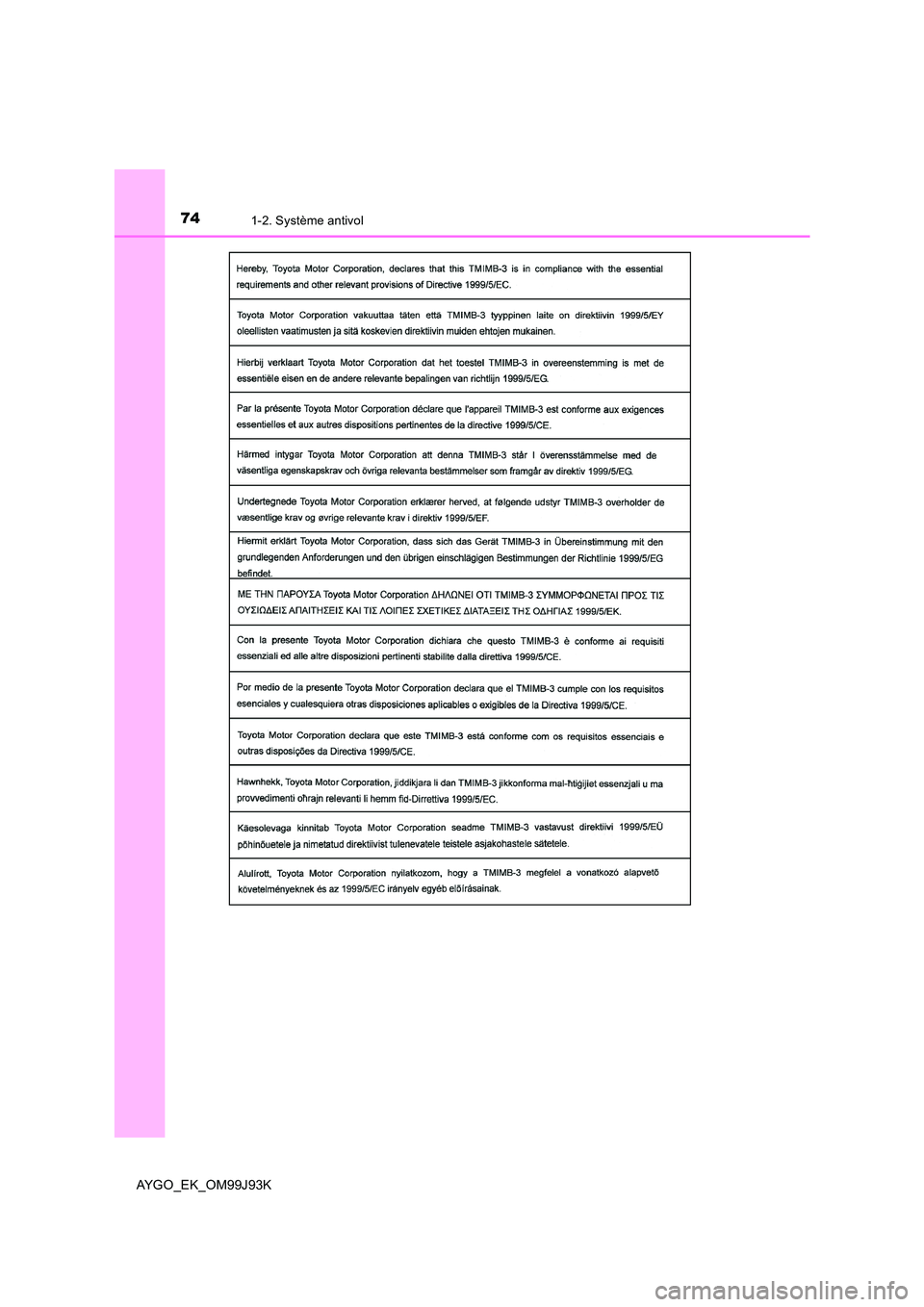

741-2. Système antivol
AYGO_EK_OM99J93K

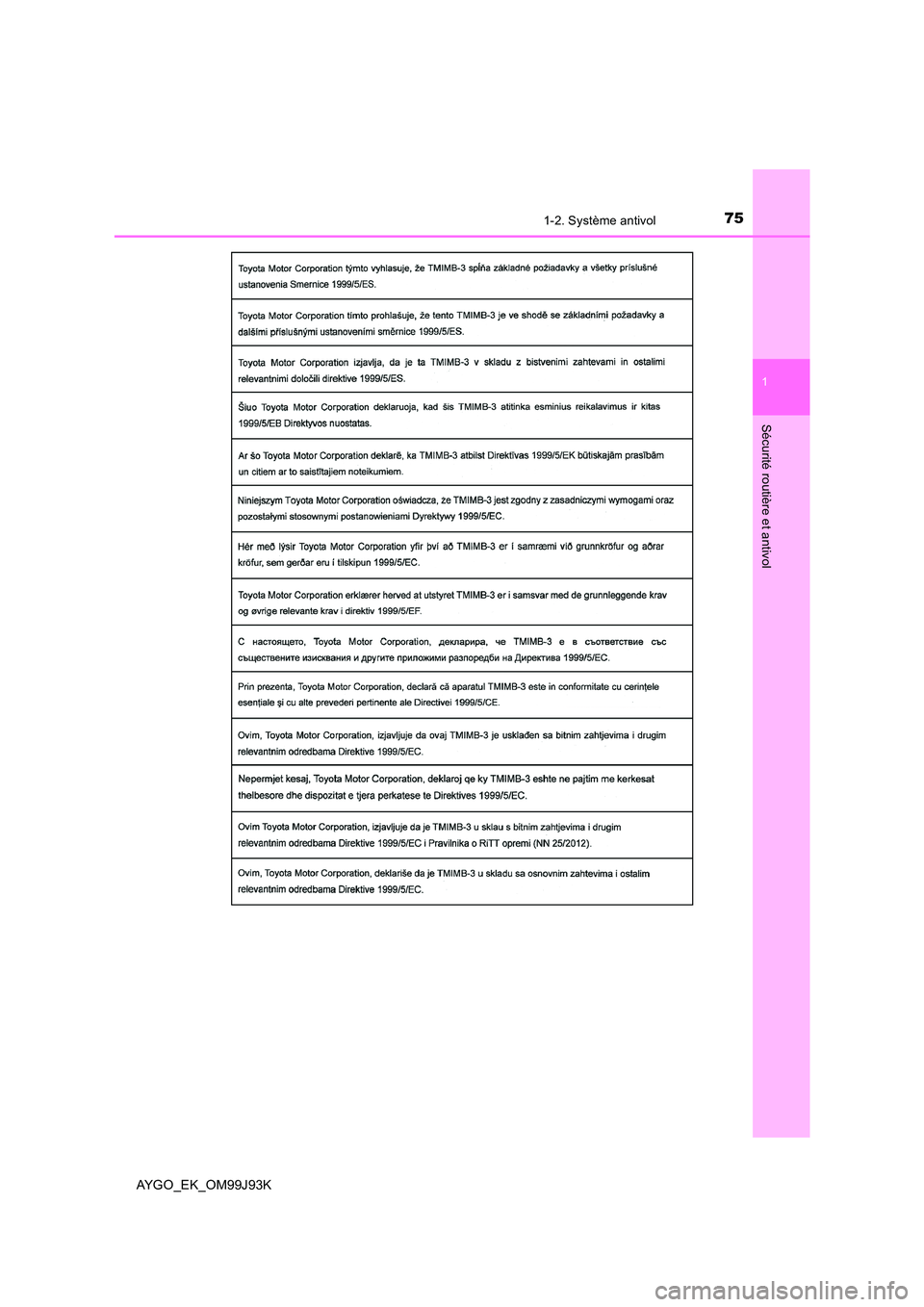

751-2. Système antivol
1
Sécurité routière et antivol
AYGO_EK_OM99J93K

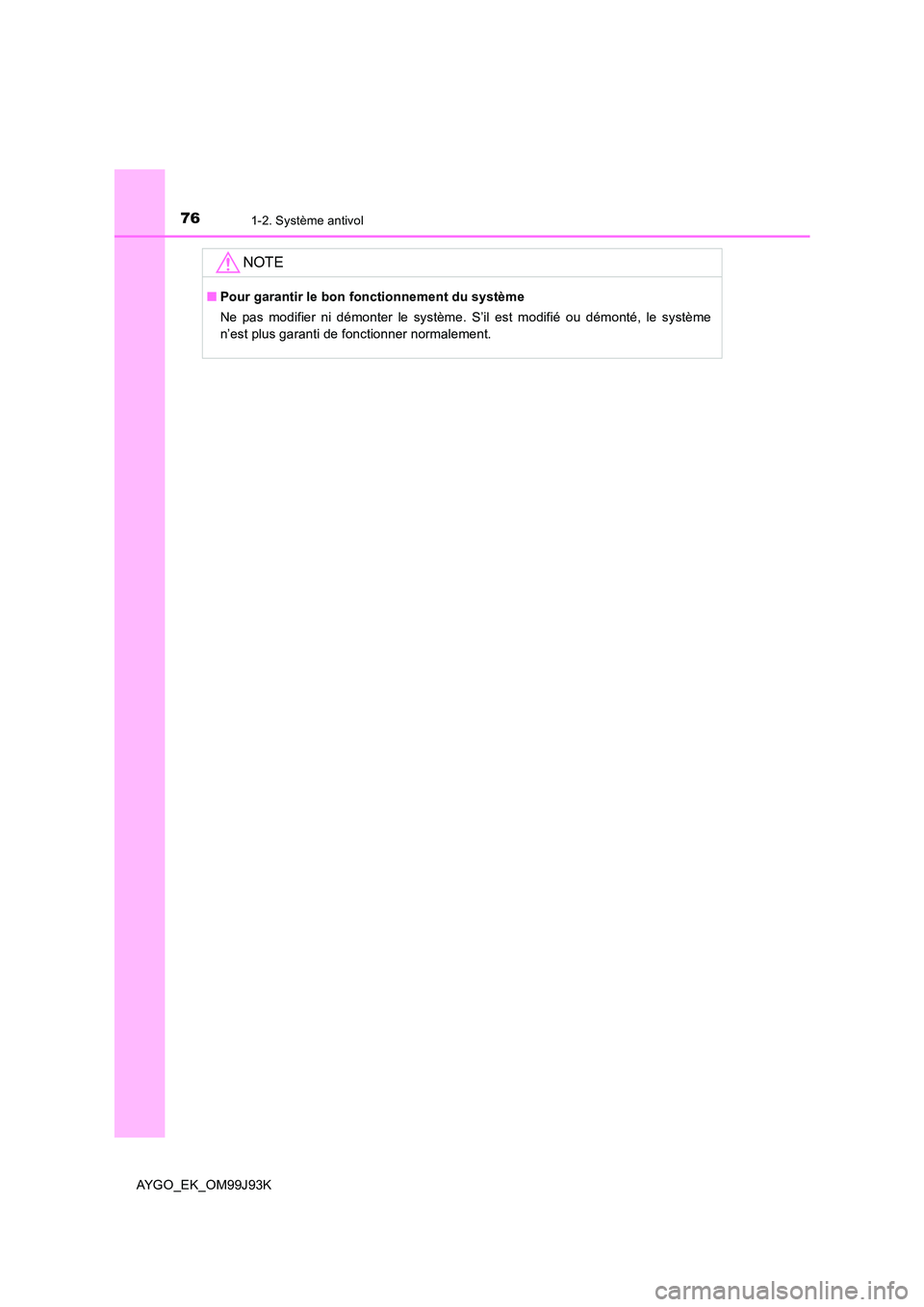

761-2. Système antivol
AYGO_EK_OM99J93K
NOTE
■Pour garantir le bon fonctionnement du système
Ne pas modifier ni démonter le système. S’il est modifié ou démonté, le système
n’est plus garanti de fonctionner normalement.

77
2Combiné d’instruments
AYGO_EK_OM99J93K
2. Combiné d’instruments
Témoins d’alerte
et indicateurs .......................... 78
Instruments et compteurs.......... 83
Écran multifonctionnel ............... 85

782. Combiné d’instruments
AYGO_EK_OM99J93K

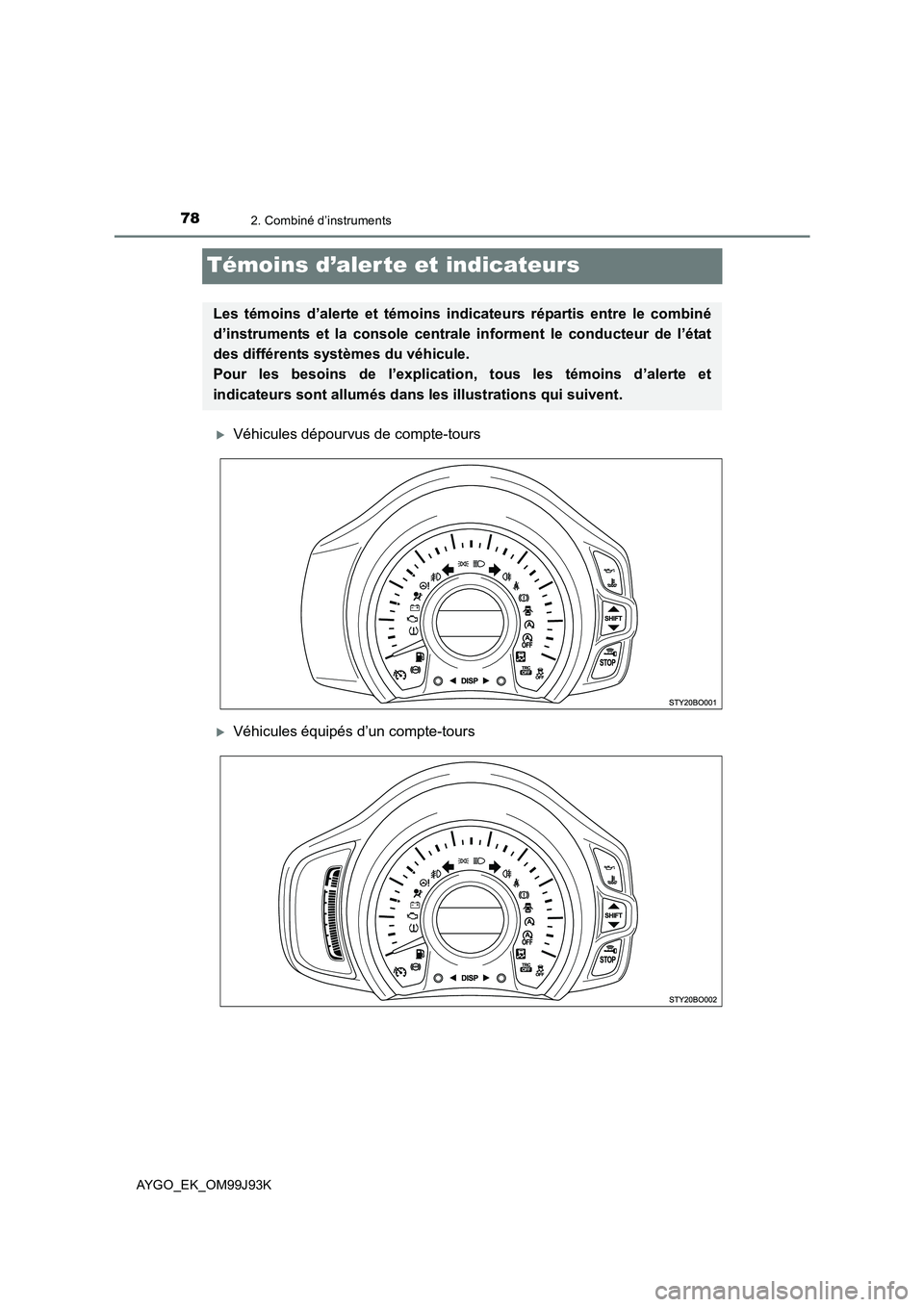

Témoins d’aler te et indicateurs
XVéhicules dépourvus de compte-tours
XVéhicules équipés d’un compte-tours
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console central e informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

792. Combiné d’instruments
2
Combiné d’instruments
AYGO_EK_OM99J93K

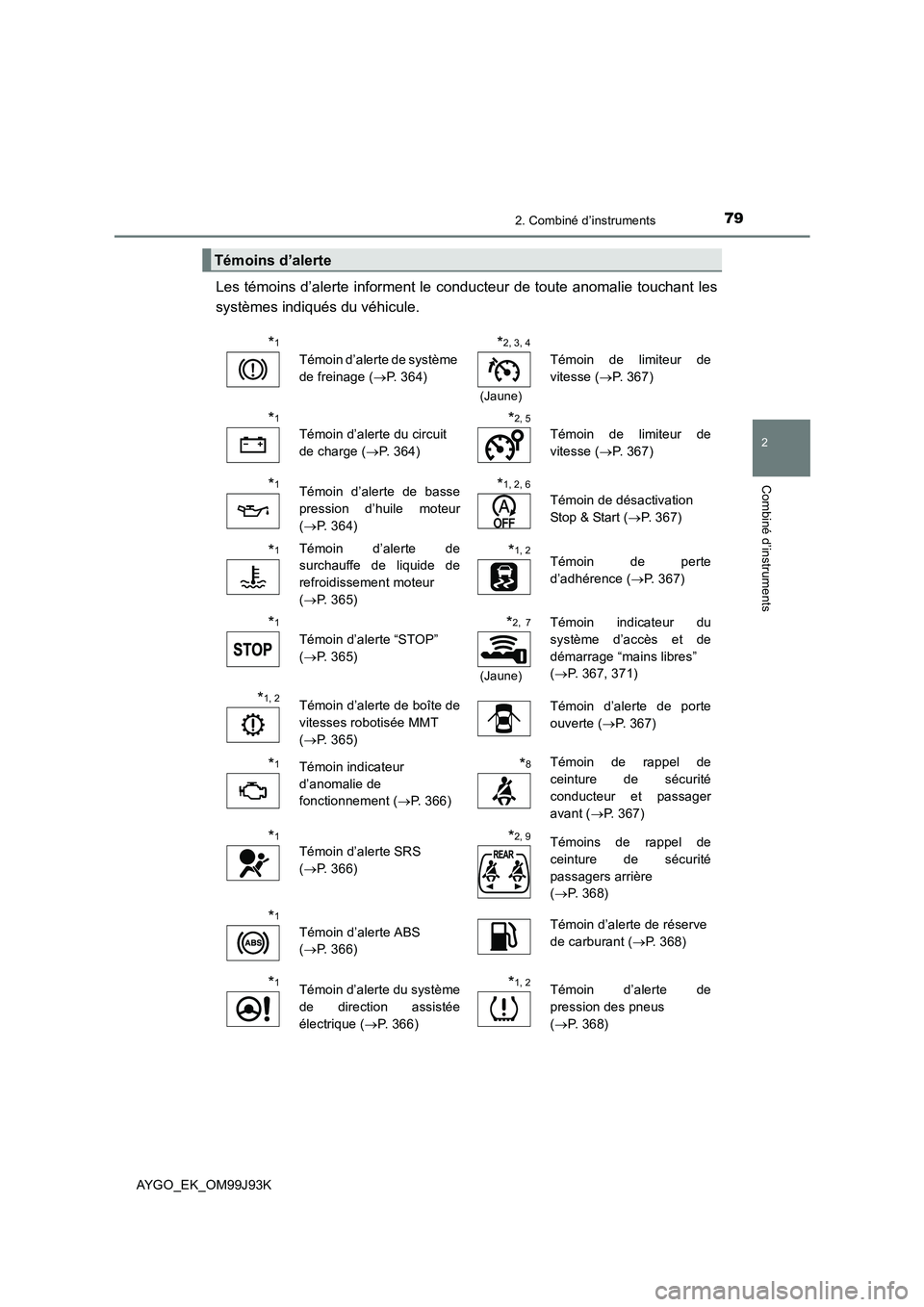

Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1
Témoin d’alerte de système
de freinage ( →P. 364)
*2, 3, 4
(Jaune)
Témoin de limiteur de
vitesse ( →P. 367)
*1
Témoin d’alerte du circuit
de charge ( →P. 364)
*2, 5
Témoin de limiteur de
vitesse ( →P. 367)
*1Témoin d’alerte de basse
pression d’huile moteur
( →P. 364)
*1, 2, 6
Témoin de désactivation
Stop & Start ( →P. 367)
*1Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( →P. 365)
*1, 2Témoin de perte
d’adhérence ( →P. 367)
*1
Témoin d’alerte “STOP”
( →P. 365)
*2, 7
(Jaune)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( →P. 367, 371)
*1, 2Témoin d’alerte de boîte de
vitesses robotisée MMT
( →P. 365)
Témoin d’alerte de porte
ouverte ( →P. 367)
*1Témoin indicateur
d’anomalie de
fonctionnement ( →P. 366)
*8Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( →P. 367)
*1
Témoin d’alerte SRS
( →P. 366)
*2, 9Témoins de rappel de
ceinture de sécurité
passagers arrière
( →P. 368)
*1
Témoin d’alerte ABS
( →P. 366)
Témoin d’alerte de réserve
de carburant ( →P. 368)
*1Témoin d’alerte du système
de direction assistée
électrique ( →P. 366)
*1, 2Témoin d’alerte de
pression des pneus
( →P. 368)

802. Combiné d’instruments
AYGO_EK_OM99J93K

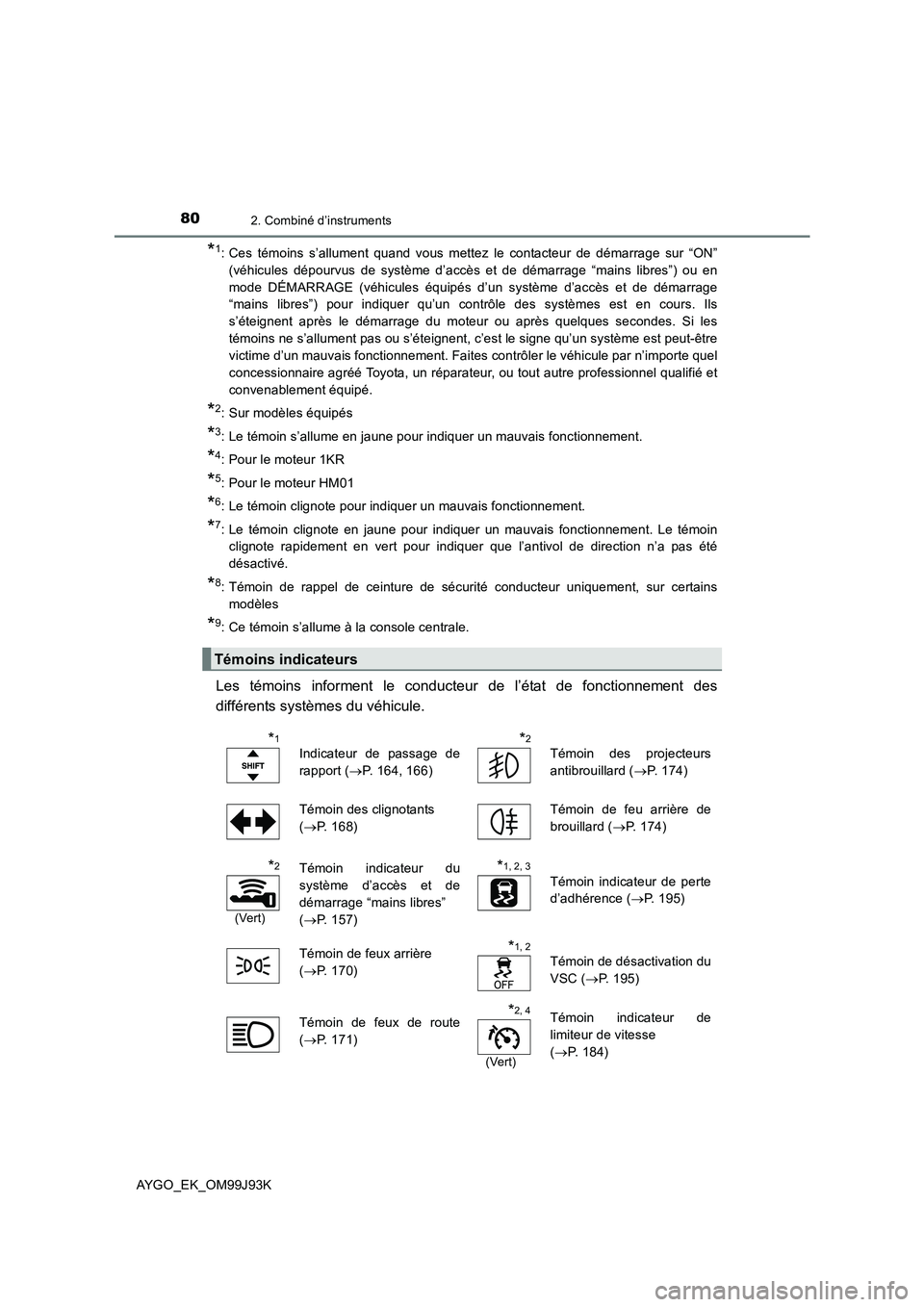

*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si les
témoins ne s’allument pas ou s’éteignent, c’est le signe qu’un système est peut-être
victime d’un mauvais fonctionnement. Faites contrôler le véhicule par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin s’allume en jaune pour indiquer un mauvais fonctionnement.
*4: Pour le moteur 1KR
*5: Pour le moteur HM01
*6: Le témoin clignote pour indiquer un mauvais fonctionnement.
*7: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*8: Témoin de rappel de ceinture de sécurité conducteur uniquement, sur certains
modèles
*9: Ce témoin s’allume à la console centrale.
Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Témoins indicateurs
*1
Indicateur de passage de
rapport ( →P. 164, 166)
*2
Témoin des projecteurs
antibrouillard ( →P. 174)
Témoin des clignotants
( →P. 168)
Témoin de feu arrière de
brouillard ( →P. 174)
*2
(Vert)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( →P. 157)
*1, 2, 3
Témoin indicateur de perte
d’adhérence ( →P. 195)
Témoin de feux arrière
( →P. 170)
*1, 2
Témoin de désactivation du
VSC ( →P. 195)
Témoin de feux de route
( →P. 171)
*2, 4
(Vert)
Témoin indicateur de
limiteur de vitesse
( →P. 184)
