351-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
AYGO_EE_OM99L81E
3-deurs uitvoeringen

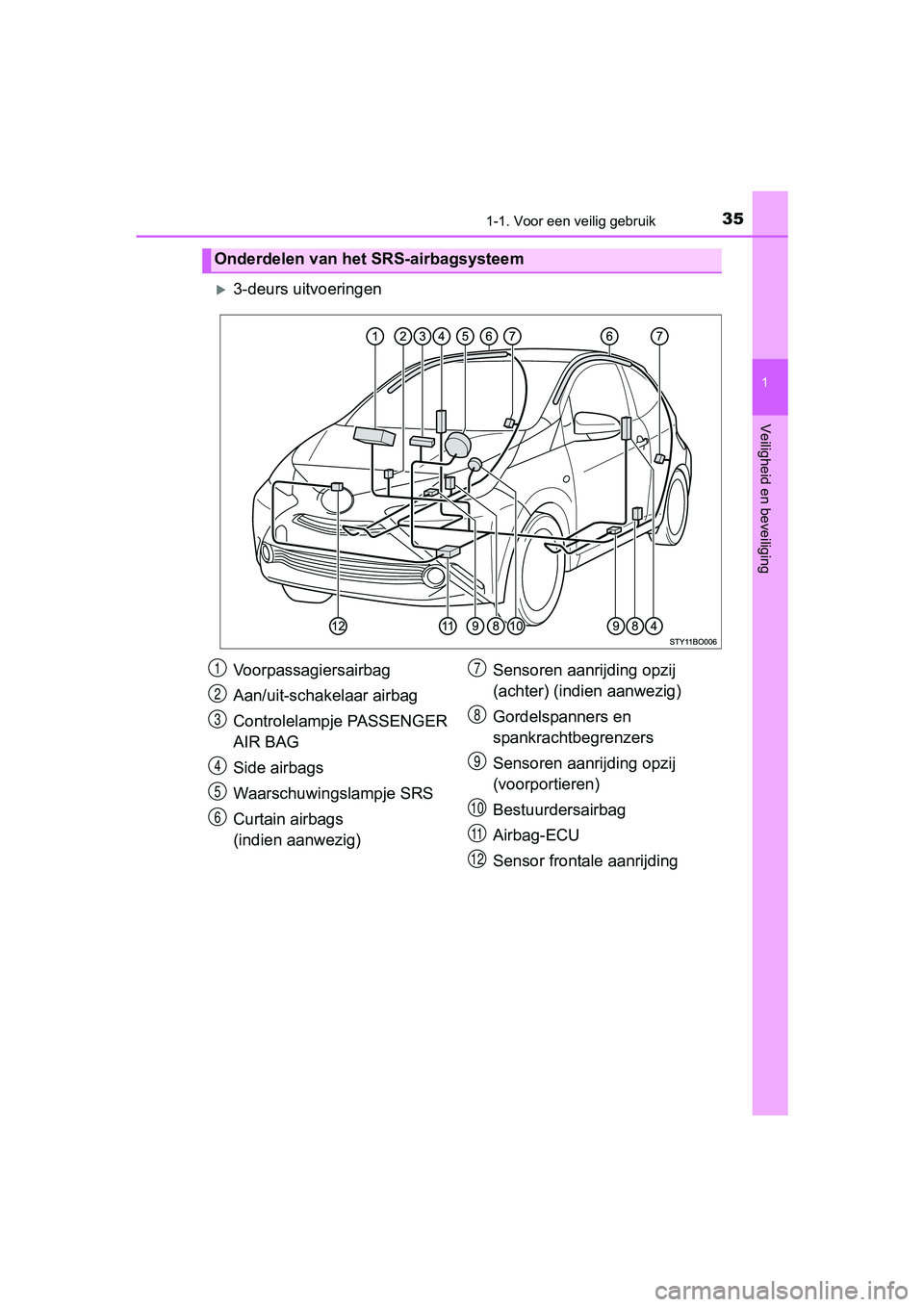

Onderdelen van het SRS-airbagsysteem
Voorpassagiersairbag
Aan/uit-schakelaar airbag
Controlelampje PASSENGER
AIR BAG
Side airbags
Waarschuwingslampje SRS
Curtain airbags
(indien aanwezig)Sensoren aanrijding opzij
(achter) (indien aanwezig)
Gordelspanners en
spankrachtbegrenzers
Sensoren aanrijding opzij
(voorportieren)
Bestuurdersairbag
Airbag-ECU
Sensor frontale aanrijding1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_OM99L81E.book Page 35
Wednesday, September 28, 2016 4:22 PM

361-1. Voor een veilig gebruik
AYGO_EE_OM99L81E
5-deurs uitvoeringen

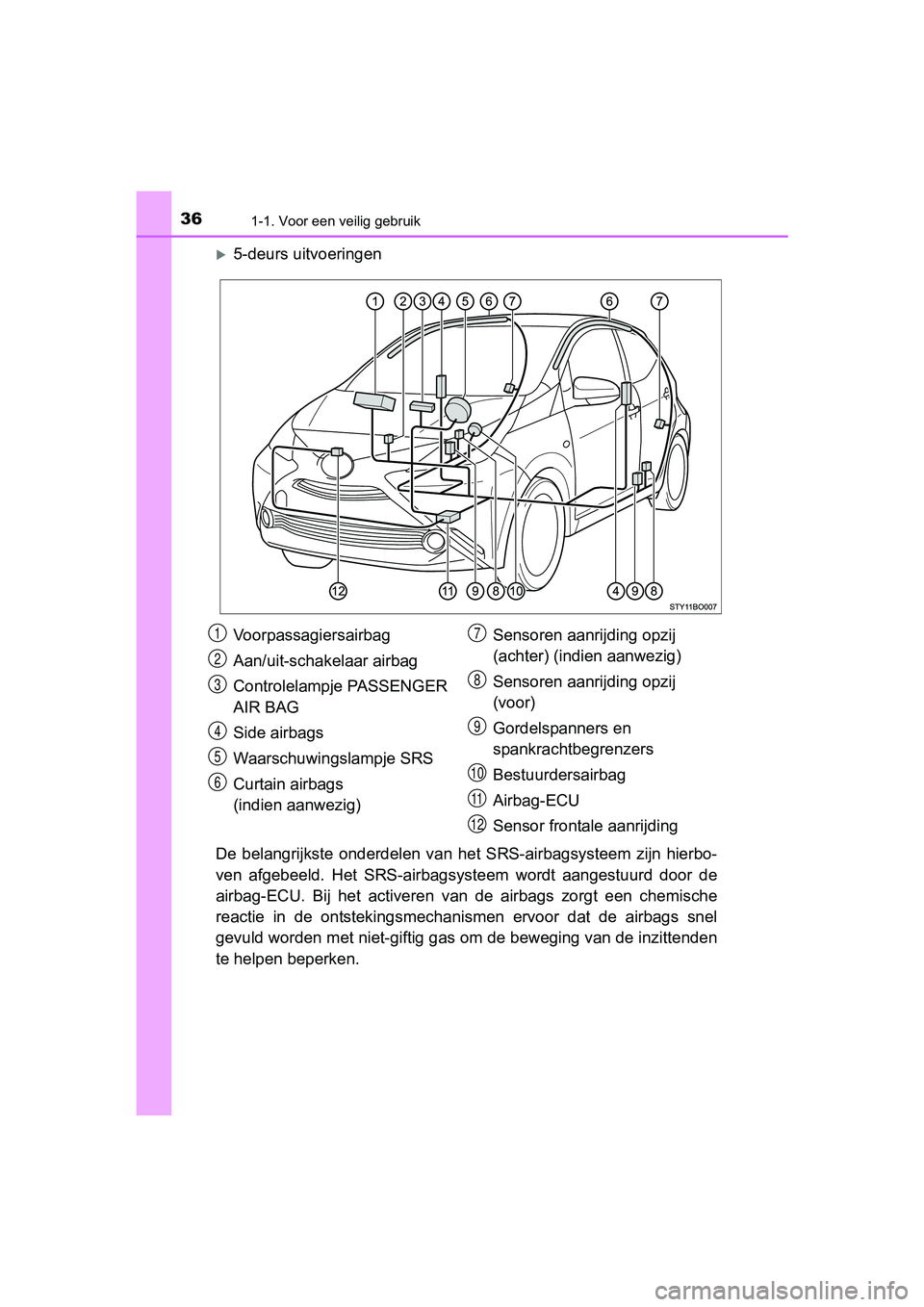

De belangrijkste onderdelen van het SRS-airbagsysteem zijn hier bo-
ven afgebeeld. Het SRS -airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Voorpassagiersairbag
Aan/uit-schakelaar airbag
Controlelampje PASSENGER
AIR BAG
Side airbags
Waarschuwingslampje SRS
Curtain airbags
(indien aanwezig) Sensoren aanrijding opzij
(achter) (indien aanwezig)
Sensoren aanrijding opzij
(voor)
Gordelspanners en
spankrachtbegrenzers
Bestuurdersairbag
Airbag-ECU
Sensor frontale aanrijding1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_OM99L81E.book Page 36
Wednesday, September 28, 2016 4:22 PM

1704-3. Bedienen van verlichting en ruitenwissers
AYGO_EE_OM99L81E

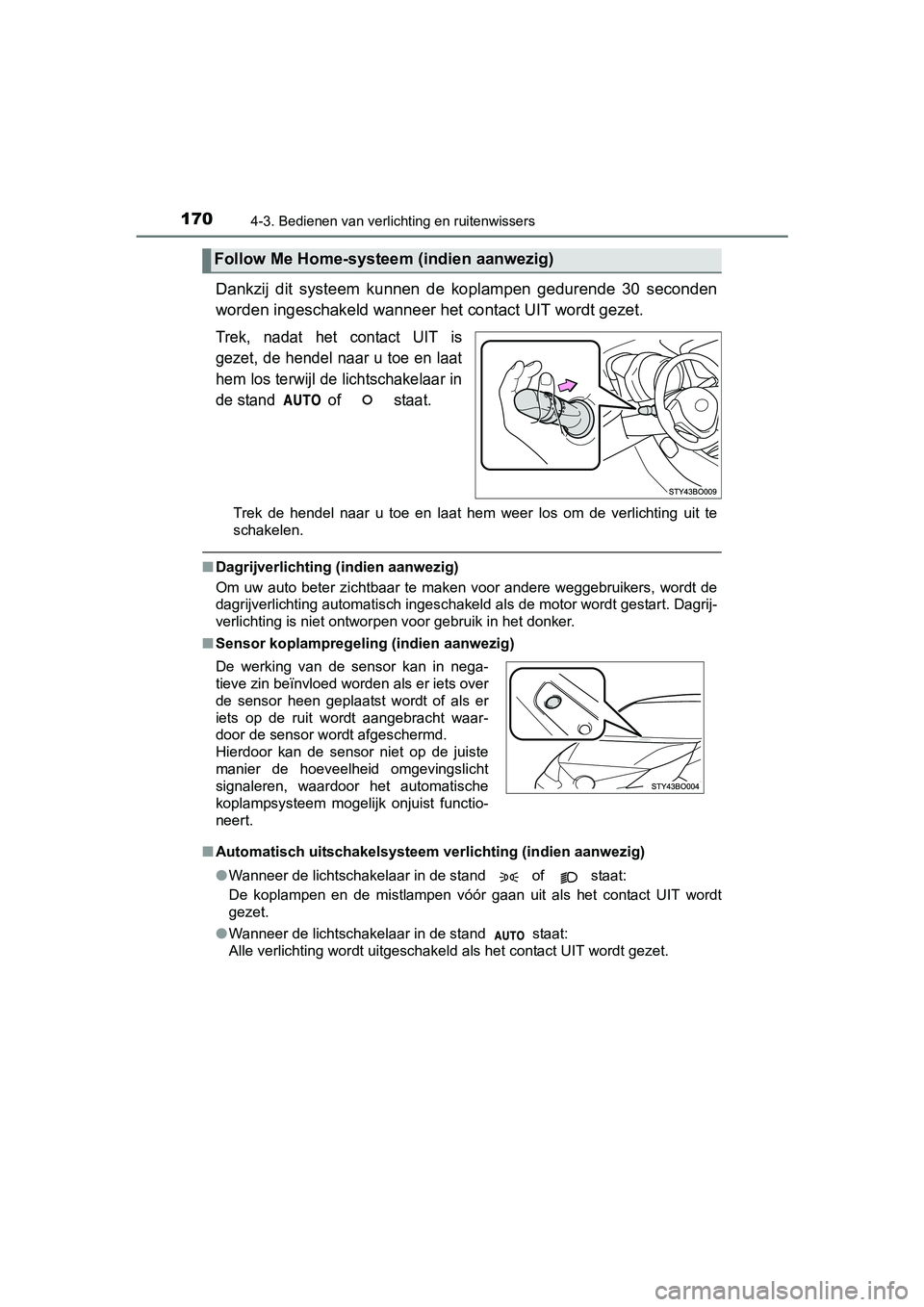

Dankzij dit systeem kunnen de koplampen gedurende 30 seconden
worden ingeschakeld wanneer het contact UIT wordt gezet.
Trek, nadat het contact UIT is
gezet, de hendel naar u toe en laat
hem los terwijl de lichtschakelaar in
de stand of staat.
Trek de hendel naar u toe en laat hem weer los om de verlichting uit te
schakelen.
■Dagrijverlichting (indien aanwezig)
Om uw auto beter zichtbaar te maken voor andere weggebruikers, wordt de
dagrijverlichting automatisch ingeschakeld als de motor wordt g estart. Dagrij-
verlichting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling (indien aanwezig)
■ Automatisch uitschakelsysteem verlichting (indien aanwezig)
●Wanneer de lichtschakelaar in de stand of staat:
De koplampen en de mistlampen vóór gaan uit als het contact UIT wordt
gezet.
● Wanneer de lichtschakelaar in de stand staat:
Alle verlichting wordt uitgeschakeld als het contact UIT wordt gezet.
Follow Me Home-systeem (indien aanwezig)
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
AYGO_OM_OM99L81E.book Page 170 Wednesday, September 28, 2016 4:22 PM

1834-5. Toyota Safety Sense
4
Rijden
AYGO_EE_OM99L81E
Het Pre-Crash Safety-systeem is uitgerust met een geavanceerde
computer die bepaalde informatie opslaat, zoals:• Of en hoe ver de bestuurder het gaspedaal en/of het rempedaal heeft ingetrapt
• Rijsnelheid
• Bedrijfsstatus van de functies van het Pre-Crash Safety-systee m
• Informatie (zoals de afstand en het relatieve snelheidsverschi l tus-
sen uw auto en de voorligger of een ander voorwerp)
Het Pre-Crash Safety-systeem sla at geen gesprekken, geluiden of
afbeeldingen op.
● Gebruik van gegevens
Toyota kan de gegevens die door dez e computers worden opgesla-
gen, gebruiken om storingen vast te stellen, onderzoek te doen en
de kwaliteit van haar producten te verbeteren.
Toyota stelt de gegevens die zi jn opgeslagen niet beschikbaar a an
derden, behalve: • Met toestemming van de eigenaar van de auto of, wanneer het een leaseauto betreft, van de leaser van de auto
• Op officieel verzoek van de politie, de rechtbank of een ander overheidsorgaan
• Voor gebruik door Toyota in een rechtszaak
• Voor onderzoek waarbij de gegevens niet worden gekoppeld aan een bepaalde aut o of eigenaar

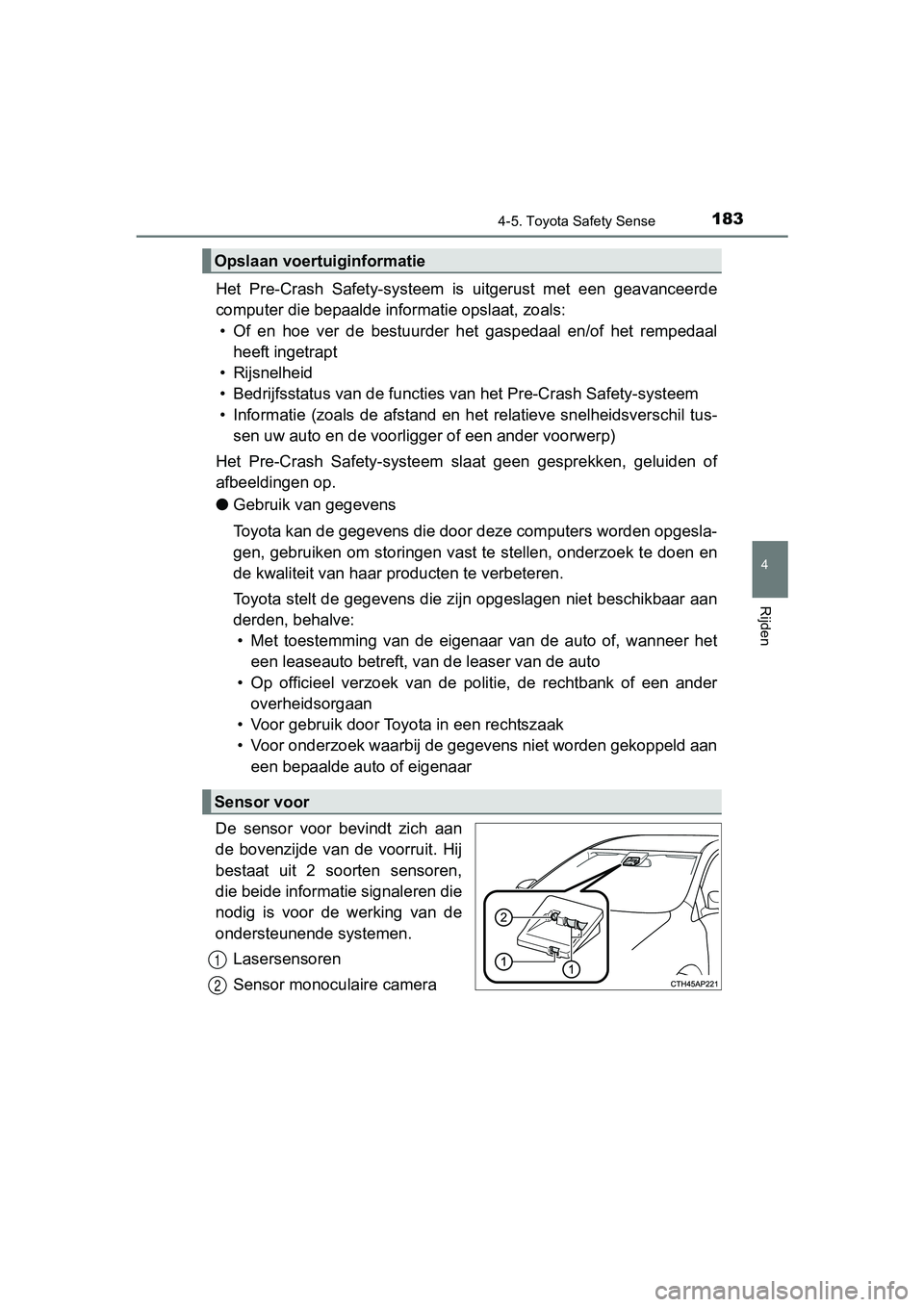

De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen. Lasersensoren
Sensor monoculaire camera
Opslaan voertuiginformatie
Sensor voor
1
2
AYGO_OM_OM99L81E.book Page 183 Wednesday, September 28, 2016 4:22 PM

1844-5. Toyota Safety Sense
AYGO_EE_OM99L81E
WAARSCHUWING

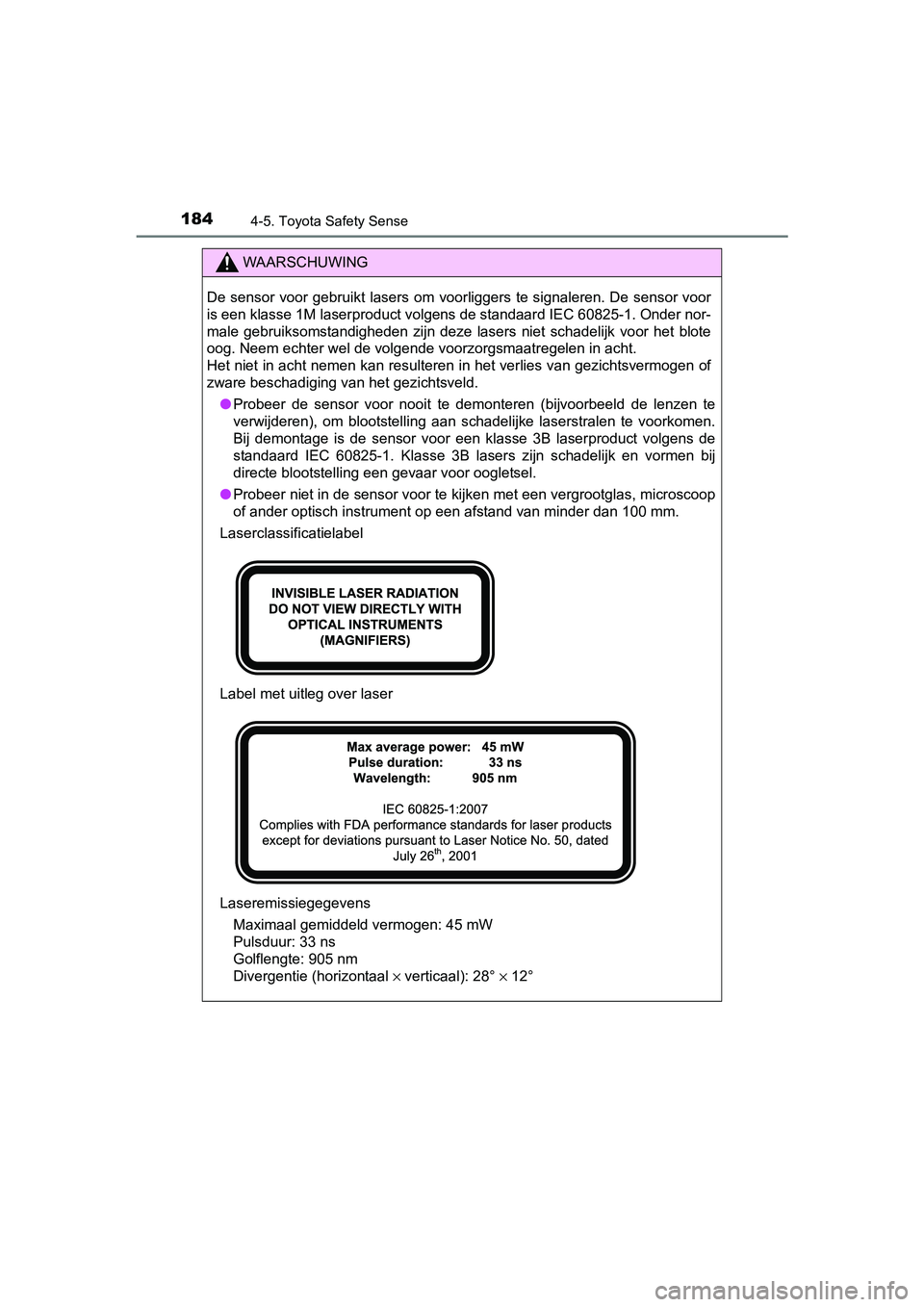

De sensor voor gebruikt lasers om voorliggers te signaleren. De sensor voor
is een klasse 1M laserproduct volgens de standaard IEC 60825-1. Onder nor-
male gebruiksomstandigheden zijn deze lasers niet schadelijk vo or het blote
oog. Neem echter wel de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezich tsvermogen of
zware beschadiging van het gezichtsveld.
● Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volg ens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vorm en bij
directe blootstelling een gevaar voor oogletsel.
● Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 m m.
Laserclassificatielabel
Label met uitleg over laser
Laseremissiegegevens
Maximaal gemiddeld vermogen: 45 mW
Pulsduur: 33 ns
Golflengte: 905 nm
Divergentie (horizontaal × verticaal): 28° × 12°
AYGO_OM_OM99L81E.book Page 184 Wednesday, September 28, 2016 4:22 PM

1854-5. Toyota Safety Sense
4
Rijden
AYGO_EE_OM99L81E
OPMERKING
■Sensor voor

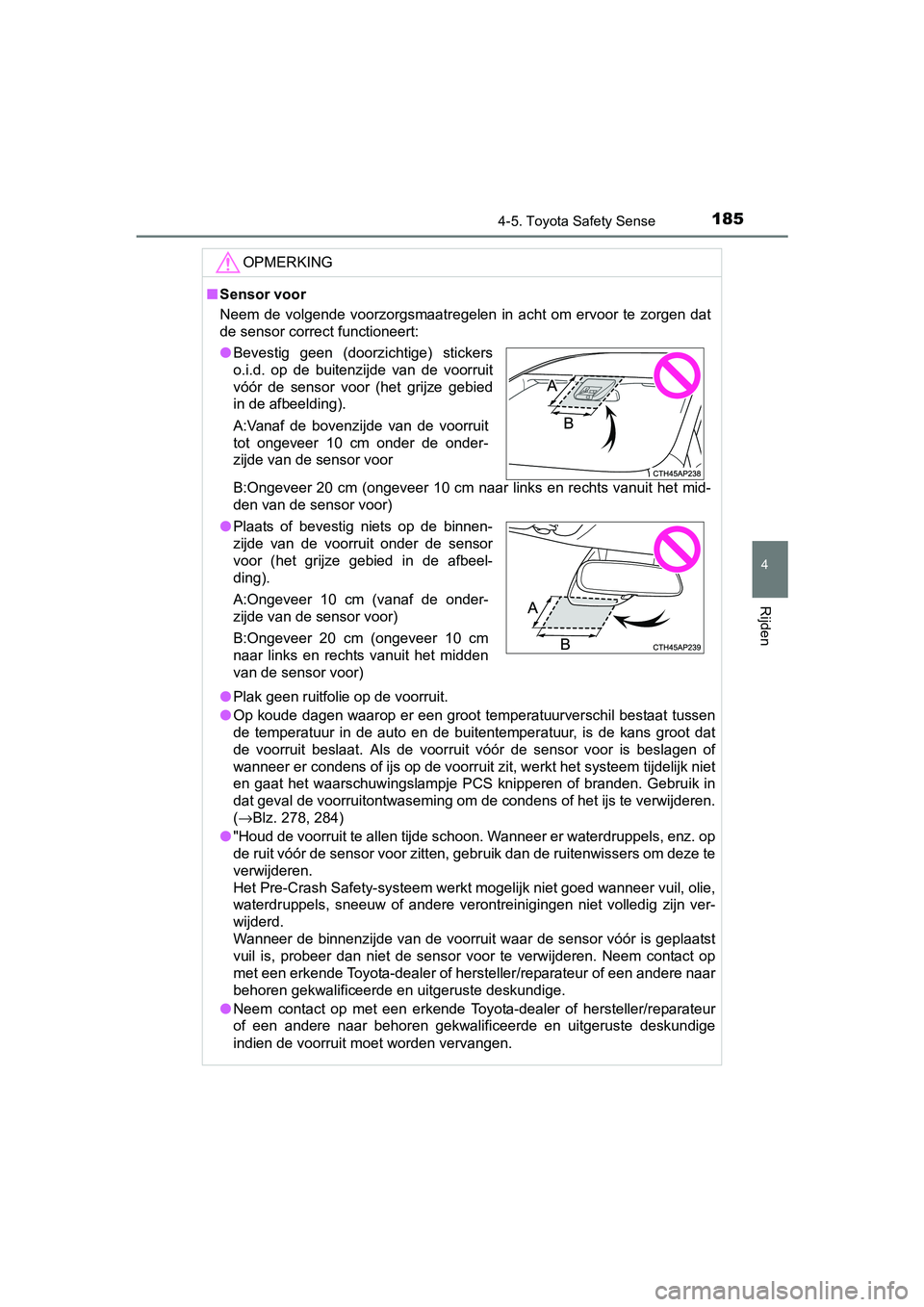

Neem de volgende voorzorgsmaatregelen in acht om ervoor te zorg en dat
de sensor correct functioneert:
B:Ongeveer 20 cm (ongeveer 10 cm naar links en rechts vanuit he t mid-
den van de sensor voor)
● Plak geen ruitfolie op de voorruit.
● Op koude dagen waarop er een groot temperatuurverschil bestaat tussen
de temperatuur in de auto en de buitentemperatuur, is de kans g root dat
de voorruit beslaat. Als de voorruit vóór de sensor voor is bes lagen of
wanneer er condens of ijs op de voorruit zit, werkt het systeem tijdelijk niet
en gaat het waarschuwingslampje PCS knipperen of branden. Gebru ik in
dat geval de voorruitontwaseming om de condens of het ijs te verwijderen.
( →Blz. 278, 284)
● "Houd de voorruit te allen tijde schoon. Wanneer er waterdruppe ls, enz. op
de ruit vóór de sensor voor zitten, gebruik dan de ruitenwissers om deze te
verwijderen.
Het Pre-Crash Safety-systeem werkt mogelijk niet goed wanneer v uil, olie,
waterdruppels, sneeuw of andere verontreinigingen niet volledig zijn ver-
wijderd.
Wanneer de binnenzijde van de voorruit waar de sensor vóór is g eplaatst
vuil is, probeer dan niet de sensor voor te verwijderen. Neem c ontact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de voorruit moet worden vervangen.
● Bevestig geen (doorzichtige) stickers
o.i.d. op de buitenzijde van de voorruit
vóór de sensor voor (het grijze gebied
in de afbeelding).
A:Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onder-
zijde van de sensor voor
●Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A:Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B:Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het midden
van de sensor voor)
AYGO_OM_OM99L81E.book Page 185 Wednesday, September 28, 2016 4:22 PM

1864-5. Toyota Safety Sense
AYGO_EE_OM99L81E
OPMERKING

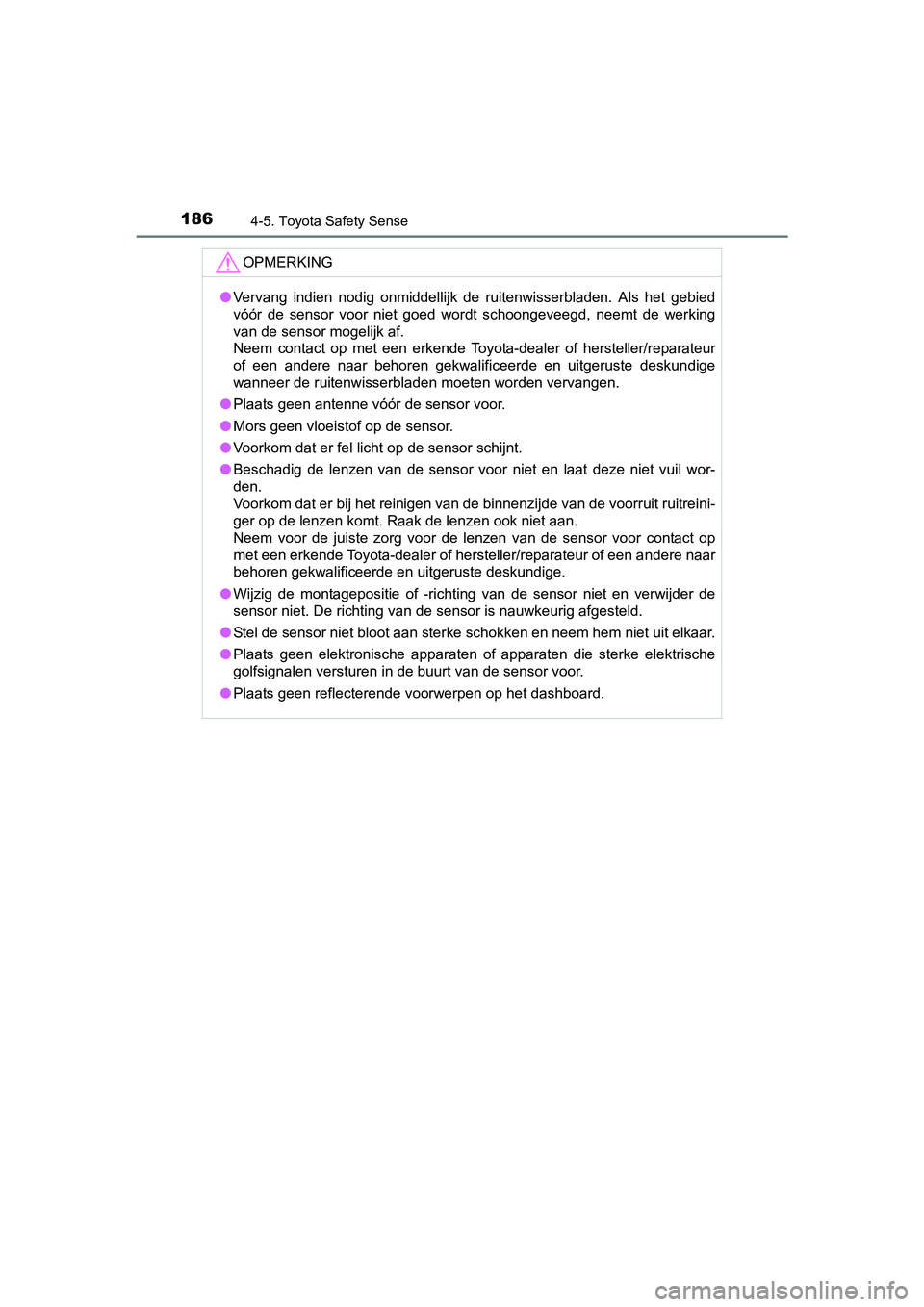

●Vervang indien nodig onmiddellijk de ruitenwisserbladen. Als het gebied
vóór de sensor voor niet goed wordt schoongeveegd, neemt de wer king
van de sensor mogelijk af.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
wanneer de ruitenwisserbladen moeten worden vervangen.
● Plaats geen antenne vóór de sensor voor.
● Mors geen vloeistof op de sensor.
● Voorkom dat er fel licht op de sensor schijnt.
● Beschadig de lenzen van de sensor voor niet en laat deze niet vuil wor-
den.
Voorkom dat er bij het reinigen van de binnenzijde van de voorr uit ruitreini-
ger op de lenzen komt. Raak de lenzen ook niet aan.
Neem voor de juiste zorg voor de lenzen van de sensor voor cont act op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Wijzig de montagepositie of -richting van de sensor niet en ver wijder de
sensor niet. De richting van de sensor is nauwkeurig afgesteld.
● Stel de sensor niet bloot aan sterke schokken en neem hem niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke ele ktrische
golfsignalen versturen in de buurt van de sensor voor.
● Plaats geen reflecterende voorwerpen op het dashboard.
AYGO_OM_OM99L81E.book Page 186 Wednesday, September 28, 2016 4:22 PM

187
4
4-5. Toyota Safety Sense
Rijden
AYGO_EE_OM99L81E

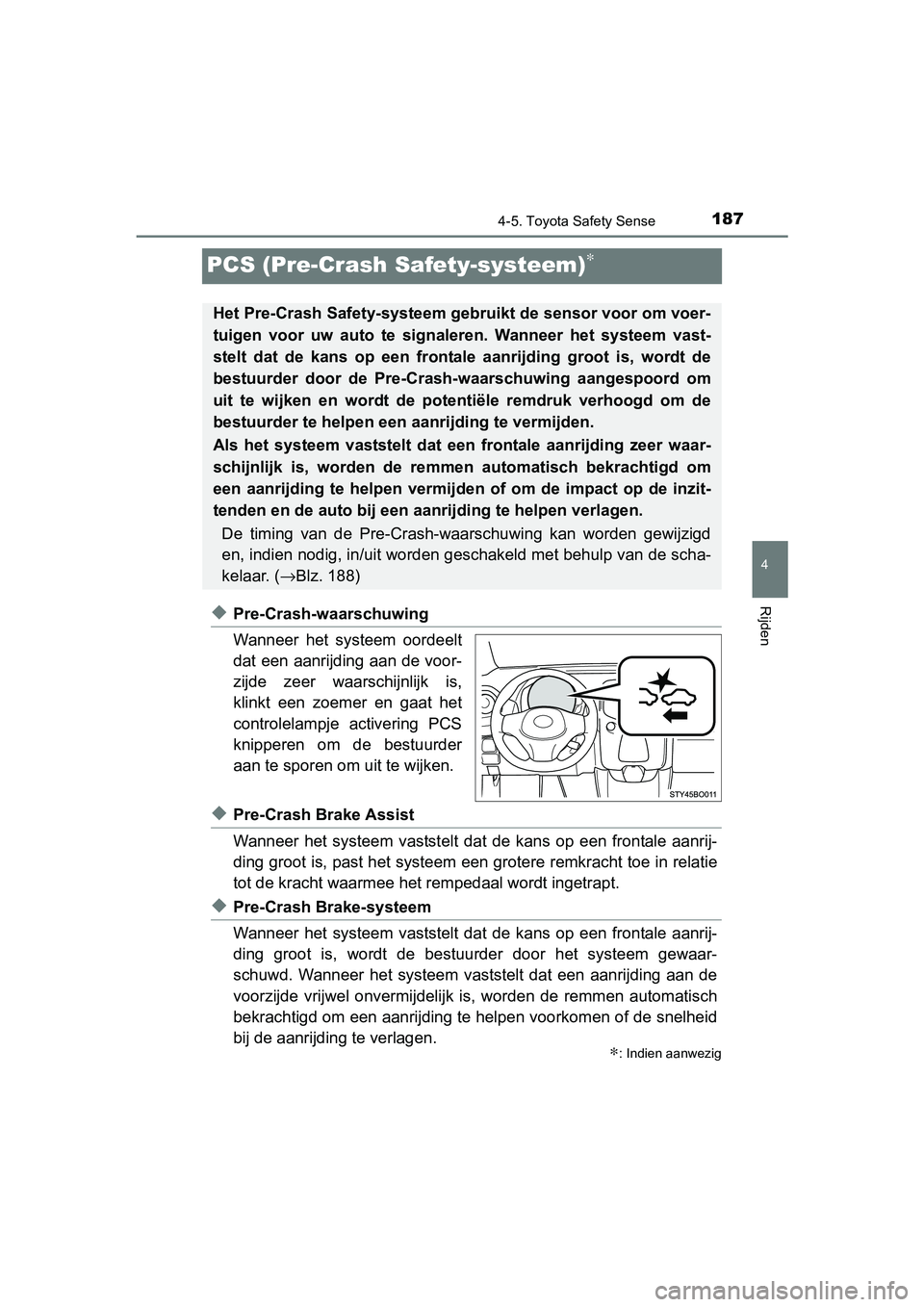

PCS (Pre-Crash Safety-systeem)∗
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde zeer waarschijnlijk is,
klinkt een zoemer en gaat het
controlelampje activering PCS
knipperen om de bestuurder
aan te sporen om uit te wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, past het systeem een grotere remkracht toe in re latie
tot de kracht waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-systeem
Wanneer het systeem vaststelt dat de kans op een frontale aanri j-
ding groot is, wordt de bestu urder door het systeem gewaar-
schuwd. Wanneer het systeem vaststelt dat een aanrijding aan de
voorzijde vrijwel onvermijdelijk is, worden de remmen automatis ch
bekrachtigd om een aanrijding te helpen voorkomen of de snelhei d
bij de aanrijding te verlagen.
∗: Indien aanwezig
Het Pre-Crash Safety-systeem gebruikt de sensor voor om voer-
tuigen voor uw auto te signaleren. Wanneer het systeem vast-
stelt dat de kans op een frontale aanrijding groot is, wordt de
bestuurder door de Pre-Crash-waarschuwing aangespoord om
uit te wijken en wordt de potentiële remdruk verhoogd om de
bestuurder te helpen een aanrijding te vermijden.
Als het systeem vaststelt dat een frontale aanrijding zeer waar -
schijnlijk is, worden de remme n automatisch bekrachtigd om
een aanrijding te helpen vermijden of om de impact op de inzit-
tenden en de auto bij een aan rijding te helpen verlagen.
De timing van de Pre-Crash-waarschuwing kan worden gewijzigd
en, indien nodig, in/uit worden geschakeld met behulp van de sc ha-
kelaar. ( →Blz. 188)
AYGO_OM_OM99L81E.book Page 187 Wednesday, September 28, 2016 4:22 PM

1904-5. Toyota Safety Sense
AYGO_EE_OM99L81E■

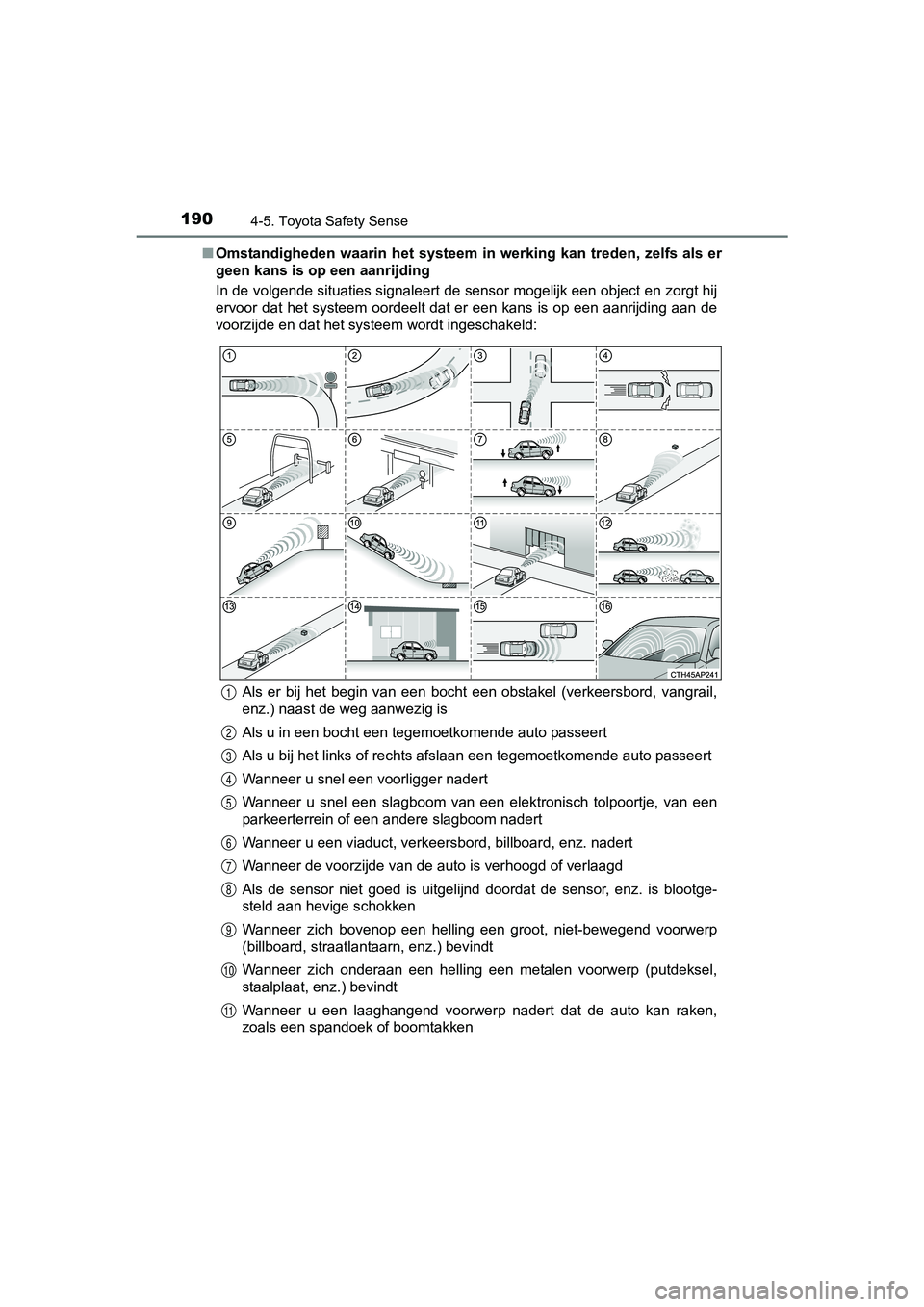

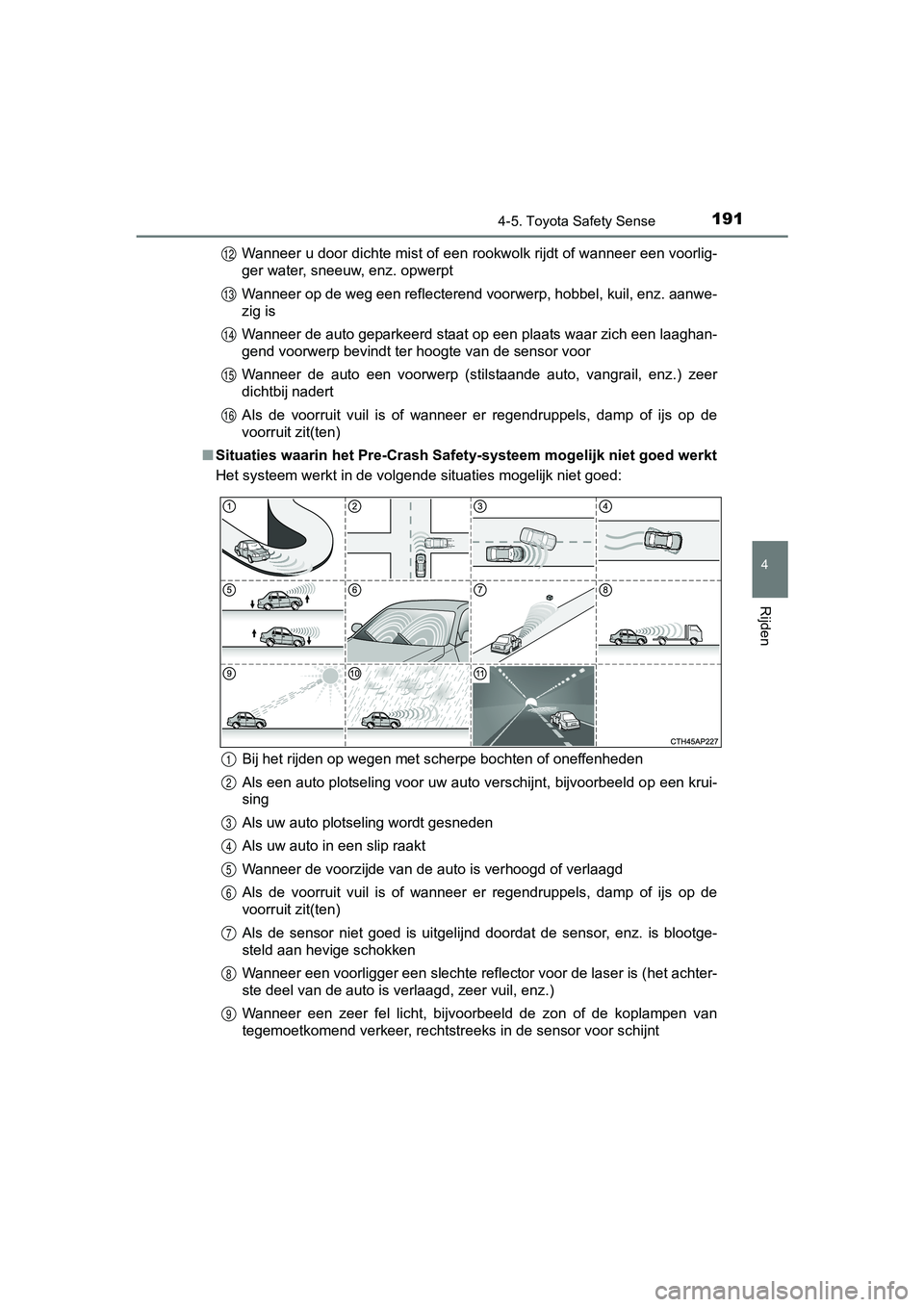

Omstandigheden waarin het systeem in werking kan treden, zelfs als er
geen kans is op een aanrijding
In de volgende situaties signaleert de sensor mogelijk een obje ct en zorgt hij
ervoor dat het systeem oordeelt dat er een kans is op een aanri jding aan de
voorzijde en dat het systeem wordt ingeschakeld:
Als er bij het begin van een bocht een obstakel (verkeersbord, vangrail,
enz.) naast de weg aanwezig is
Als u in een bocht een tegemoetkomende auto passeert
Als u bij het links of rechts afslaan een tegemoetkomende auto passeert
Wanneer u snel een voorligger nadert
Wanneer u snel een slagboom van een elektronisch tolpoortje, va n een
parkeerterrein of een andere slagboom nadert
Wanneer u een viaduct, verkeersbord, billboard, enz. nadert
Wanneer de voorzijde van de auto is verhoogd of verlaagd
Als de sensor niet goed is uitgelijnd doordat de sensor, enz. i s blootge-
steld aan hevige schokken
Wanneer zich bovenop een helling een groot, niet-bewegend voorw erp
(billboard, straatlantaarn, enz.) bevindt
Wanneer zich onderaan een helling een metalen voorwerp (putdeks el,
staalplaat, enz.) bevindt
Wanneer u een laaghangend voorwerp nadert dat de auto kan raken ,
zoals een spandoek of boomtakken
1
2
3
4
5
6
7
8
9
10
11
AYGO_OM_OM99L81E.book Page 190 Wednesday, September 28, 2016 4:22 PM

1914-5. Toyota Safety Sense
4
Rijden
AYGO_EE_OM99L81EWanneer u door dichte mist of een rookwolk rijdt of wanneer een voorlig-
ger water, sneeuw, enz. opwerpt
Wanneer op de weg een reflecterend voorwerp, hobbel, kuil, enz.
aanwe-
zig is
Wanneer de auto geparkeerd staat op een plaats waar zich een la aghan-
gend voorwerp bevindt ter hoogte van de sensor voor
Wanneer de auto een voorwerp (stilstaande auto, vangrail, enz.) zeer
dichtbij nadert
Als de voorruit vuil is of wanneer er regendruppels, damp of ij s op de
voorruit zit(ten)
■ Situaties waarin het Pre-Crash Safety-systeem mogelijk niet goe d werkt
Het systeem werkt in de volgende situaties mogelijk niet goed:
Bij het rijden op wegen met scherpe bochten of oneffenheden
Als een auto plotseling voor uw auto verschijnt, bijvoorbeeld o p een krui-
sing
Als uw auto plotseling wordt gesneden
Als uw auto in een slip raakt
Wanneer de voorzijde van de auto is verhoogd of verlaagd
Als de voorruit vuil is of wanneer er regendruppels, damp of ij s op de
voorruit zit(ten)
Als de sensor niet goed is uitgelijnd doordat de sensor, enz. i s blootge-
steld aan hevige schokken
Wanneer een voorligger een slechte reflector voor de laser is ( het achter-
ste deel van de auto is verlaagd, zeer vuil, enz.)
Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de sensor voor schijnt
12
13
14
15
16
1
2
3
4
5
6
7
8
9
AYGO_OM_OM99L81E.book Page 191 Wednesday, September 28, 2016 4:22 PM
