3317-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99L82K

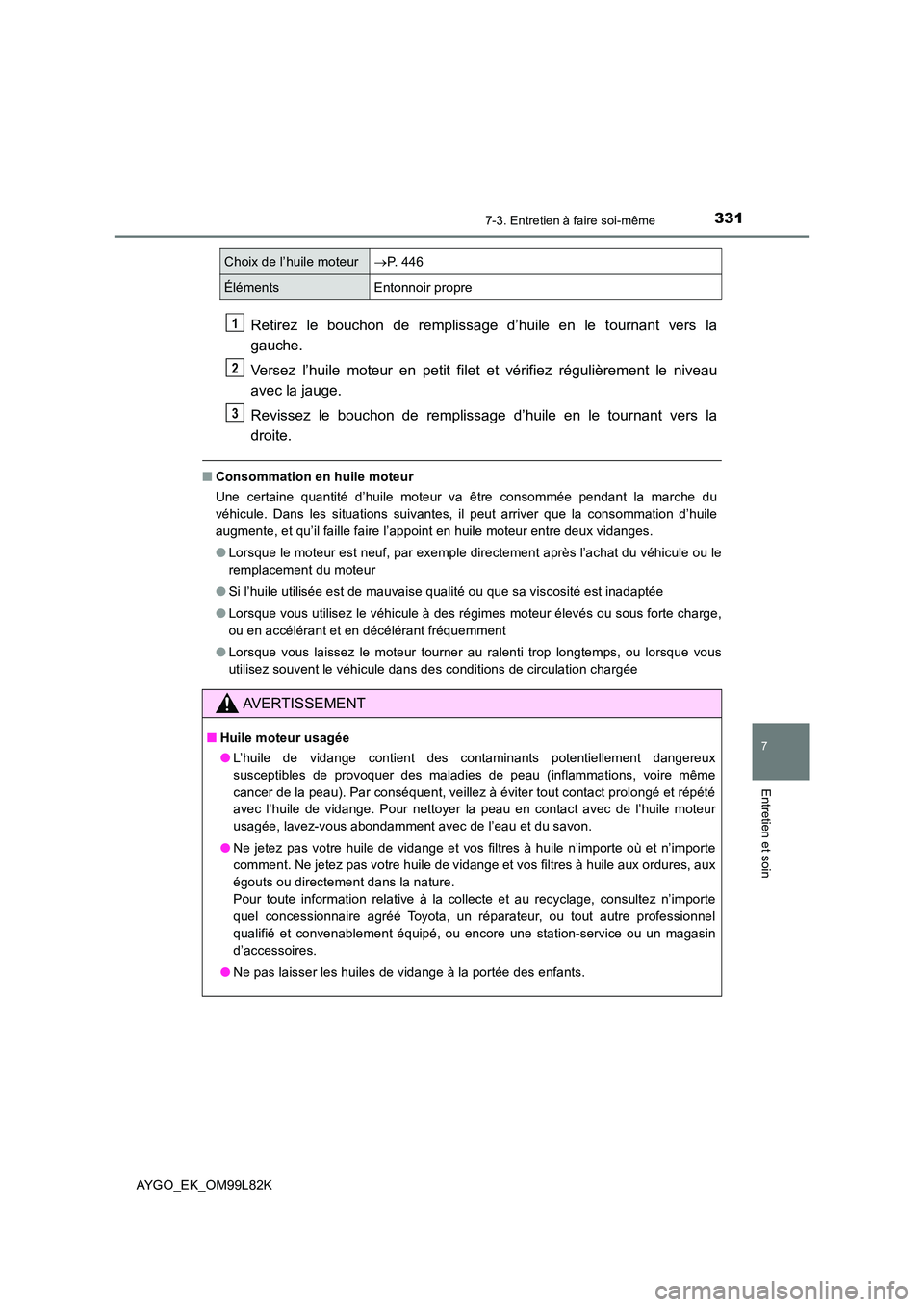

Retirez le bouchon de remplissage d’huile en le tournant vers la
gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le niveau
avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant vers la
droite.
■ Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche du
véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile
augmente, et qu’il faille faire l’appoint en huile moteur entre deux vidanges.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le
remplacement du moteur
● Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
● Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte charge,
ou en accélérant et en décélérant fréquemment
● Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou lorsque vous
utilisez souvent le véhicule dans des conditions de circulation chargée
Choix de l’huile moteur P. 4 4 6
Éléments Entonnoir propre
AVERTISSEMENT
■Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement dangereux
susceptibles de provoquer des maladies de peau (inflammations, voire même
cancer de la peau). Par conséquent, veillez à éviter tout contact prolongé et répété
avec l’huile de vidange. Pour nettoyer la peau en contact avec de l’huile moteur
usagée, lavez-vous abondamment avec de l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et n’importe
comment. Ne jetez pas votre huile de vidange et vos filtres à huile aux ordures, aux
égouts ou directement dans la nature.
Pour toute information relative à la collecte et au recyclage, consultez n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé, ou encore une station-service ou un magasin
d’accessoires.
● Ne pas laisser les huiles de vidange à la portée des enfants.
1
2
3

3327-3. Entretien à faire soi-même
AYGO_EK_OM99L82K

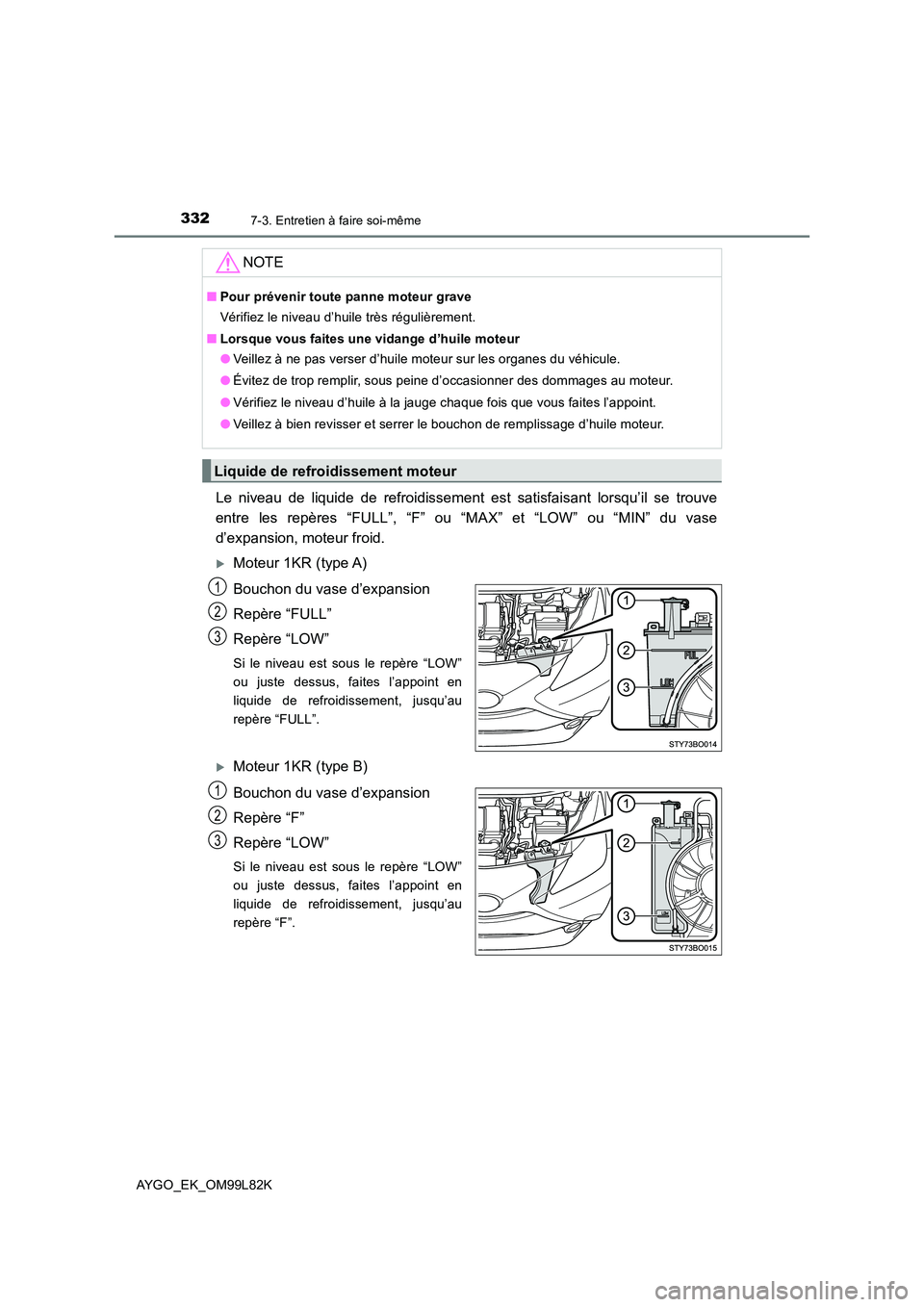

Le niveau de liquide de refroidissement est satisfaisant lorsqu’il se trouve
entre les repères “FULL”, “F” ou “MAX” et “LOW” ou “MIN” du vase
d’expansion, moteur froid.
Moteur 1KR (type A)
Bouchon du vase d’expansion
Repère “FULL”
Repère “LOW”
Si le niveau est sous le repère “LOW”
ou juste dessus, faites l’appoint en
liquide de refroidissement, jusqu’au
repère “FULL”.
Moteur 1KR (type B)
Bouchon du vase d’expansion
Repère “F”
Repère “LOW”
Si le niveau est sous le repère “LOW”
ou juste dessus, faites l’appoint en
liquide de refroidissement, jusqu’au
repère “F”.
NOTE
■ Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.
Liquide de refroidissement moteur
1
2
3
1
2
3

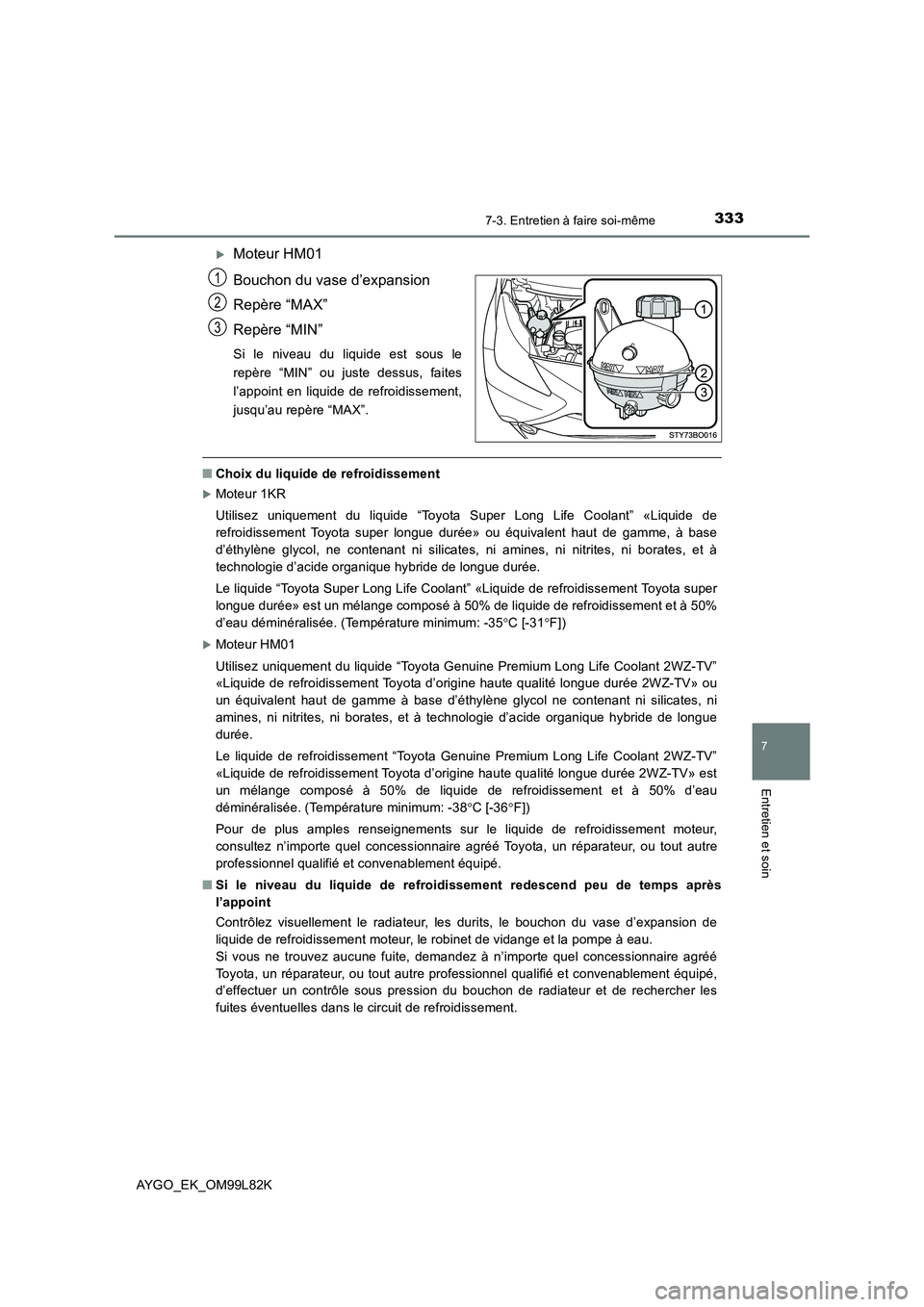

3337-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99L82K
Moteur HM01
Bouchon du vase d’expansion
Repère “MAX”
Repère “MIN”
Si le niveau du liquide est sous le
repère “MIN” ou juste dessus, faites
l’appoint en liquide de refroidissement,
jusqu’au repère “MAX”.
■ Choix du liquide de refroidissement
Moteur 1KR
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut de gamme, à base
d’éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni borates, et à
technologie d’acide organique hybride de longue durée.
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super
longue durée» est un mélange composé à 50% de liquide de refroidissement et à 50%
d’eau déminéralisée. (Température minimum: -35 C [-31F])
Moteur HM01
Utilisez uniquement du liquide “Toyota Genuine Premium Long Life Coolant 2WZ-TV”
«Liquide de refroidissement Toyota d’origine haute qualité longue durée 2WZ-TV» ou
un équivalent haut de gamme à base d’éthylène glycol ne contenant ni silicates, ni
amines, ni nitrites, ni borates, et à technologie d’acide organique hybride de longue
durée.
Le liquide de refroidissement “Toyota Genuine Premium Long Life Coolant 2WZ-TV”
«Liquide de refroidissement Toyota d’origine haute qualité longue durée 2WZ-TV» est
un mélange composé à 50% de liquide de refroidissement et à 50% d’eau
déminéralisée. (Température minimum: -38 C [-36F])
Pour de plus amples renseignements sur le liquide de refroidissement moteur,
consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
■ Si le niveau du liquide de refroidissement redescend peu de temps après
l’appoint
Contrôlez visuellement le radiateur, les durits, le bouchon du vase d’expansion de
liquide de refroidissement moteur, le robinet de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à n’importe quel concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et convenablement équipé,
d’effectuer un contrôle sous pression du bouchon de radiateur et de rechercher les
fuites éventuelles dans le circuit de refroidissement.
1
2
3

3347-3. Entretien à faire soi-même
AYGO_EK_OM99L82K
Vérifiez le radiateur et le condenseur et débarrassez-les de tout corps
étranger.
Si vous constatez que l’un ou l’autre de ces éléments est très encrassé ou si
vous n’êtes pas sûr de leur état, faites vérifier votre véhicule par n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
AVERTISSEMENT
■ Lorsque le moteur est chaud
Ne pas ouvrir le bouchon de radiateur (moteur 1KR) ou le bouchon du vase
d’expansion de liquide de refroidissement moteur (moteur HM01).
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans toutes
les directions si vous enlevez le bouchon de radiateur, et de vous blesser
gravement, en vous brûlant.
NOTE
■ Appoint en liquide de refroidissement
Le liquide de refroidissement n’est ni de l’eau pure, ni un antigel classique. Le
dosage correct entre eau et antigel doit être respecté pour garantir une lubrification,
une protection anticorrosion et un refroidissement suffisamment performants.
Veuillez lire avec attention l’étiquette du bidon d’antigel ou de liquide de
refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.
Radiateur et condenseur
AVERTISSEMENT
■ Lorsque le moteur est chaud
Ne pas toucher au radiateur ou au condenseur, qui peuvent être très chauds et donc
vous blesser gravement, en vous brûlant.

3357-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99L82K

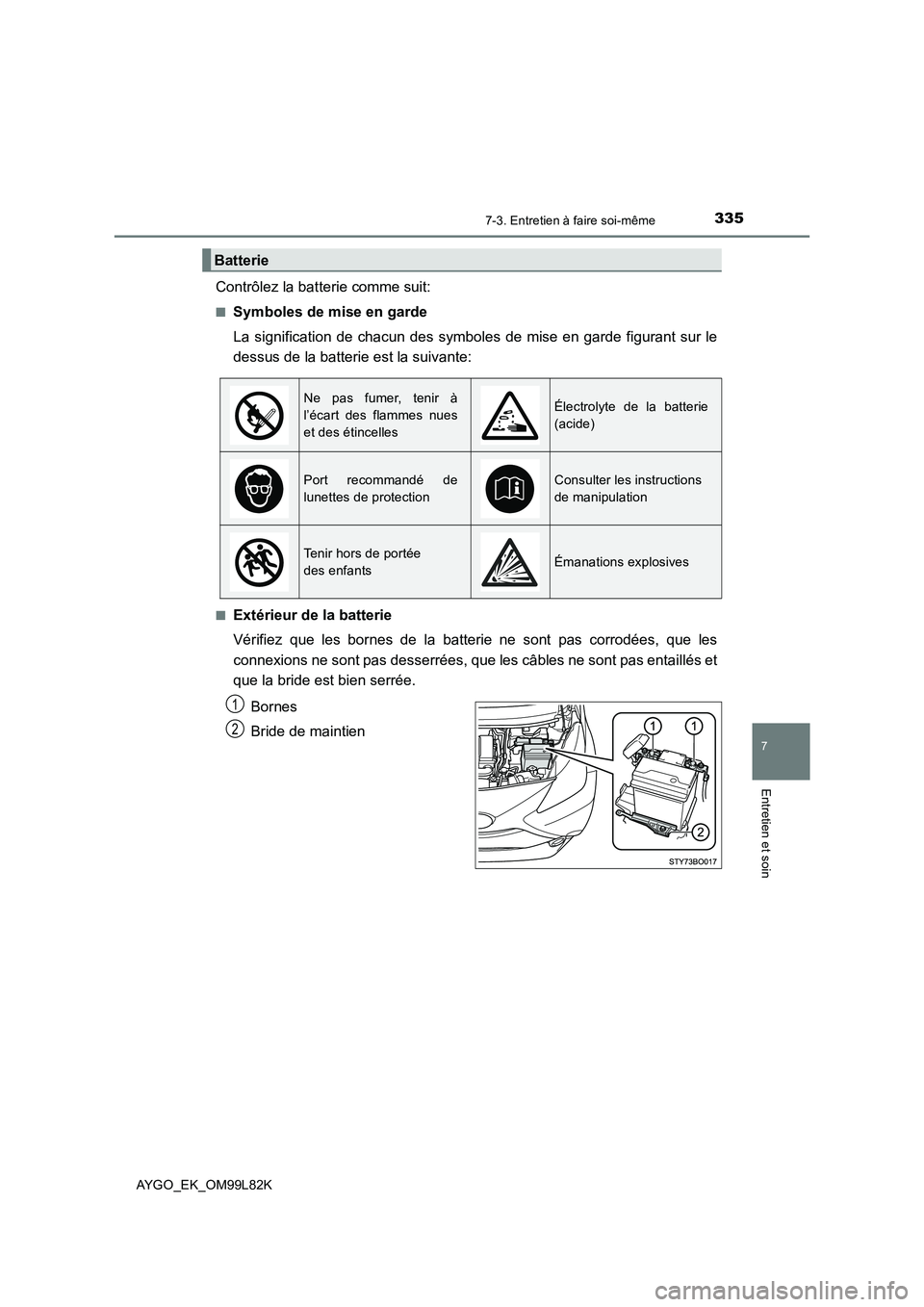

Contrôlez la batterie comme suit:
■Symboles de mise en garde
La signification de chacun des symboles de mise en garde figurant sur le
dessus de la batterie est la suivante:
■Extérieur de la batterie
Vérifiez que les bornes de la batterie ne sont pas corrodées, que les
connexions ne sont pas desserrées, que les câbles ne sont pas entaillés et
que la bride est bien serrée.
Bornes
Bride de maintien
Batterie
Ne pas fumer, tenir à
l’écart des flammes nues
et des étincelles
Électrolyte de la batterie
(acide)
Port recommandé de
lunettes de protection
Consulter les instructions
de manipulation
Tenir hors de portée
des enfantsÉmanations explosives
1
2

3367-3. Entretien à faire soi-même
AYGO_EK_OM99L82K

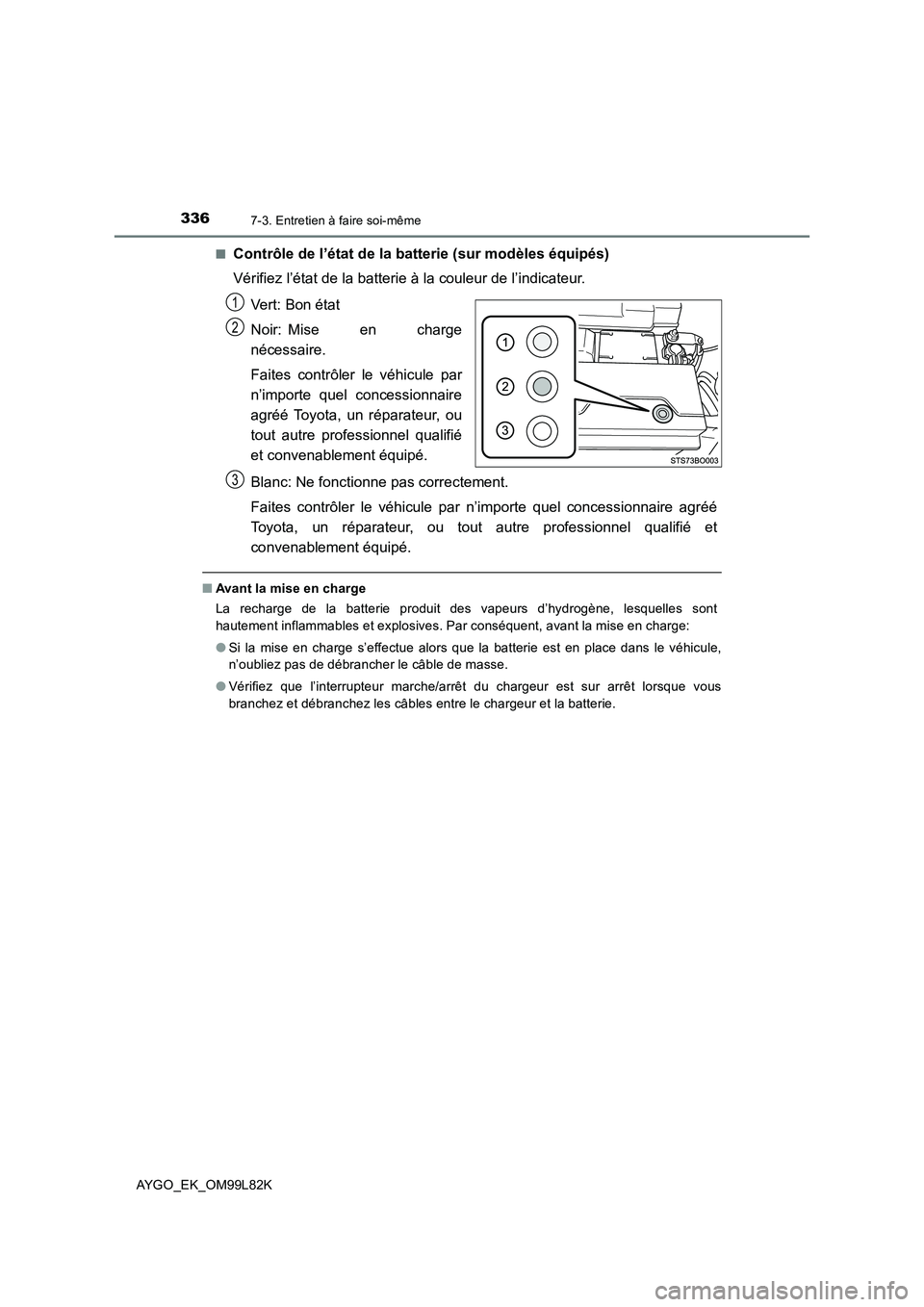

■Contrôle de l’état de la batterie (sur modèles équipés)
Vérifiez l’état de la batterie à la couleur de l’indicateur.
Vert: Bon état
Noir: Mise en charge
nécessaire.
Faites contrôler le véhicule par
n’importe quel concessionnaire
agréé Toyota, un réparateur, ou
tout autre professionnel qualifié
et convenablement équipé.
Blanc: Ne fonctionne pas correctement.
Faites contrôler le véhicule par n’importe quel concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
■ Avant la mise en charge
La recharge de la batterie produit des vapeurs d’hydrogène, lesquelles sont
hautement inflammables et explosives. Par conséquent, avant la mise en charge:
● Si la mise en charge s’effectue alors que la batterie est en place dans le véhicule,
n’oubliez pas de débrancher le câble de masse.
● Vérifiez que l’interrupteur marche/arrêt du chargeur est sur arrêt lorsque vous
branchez et débranchez les câbles entre le chargeur et la batterie.
1
2
3

3377-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99L82K

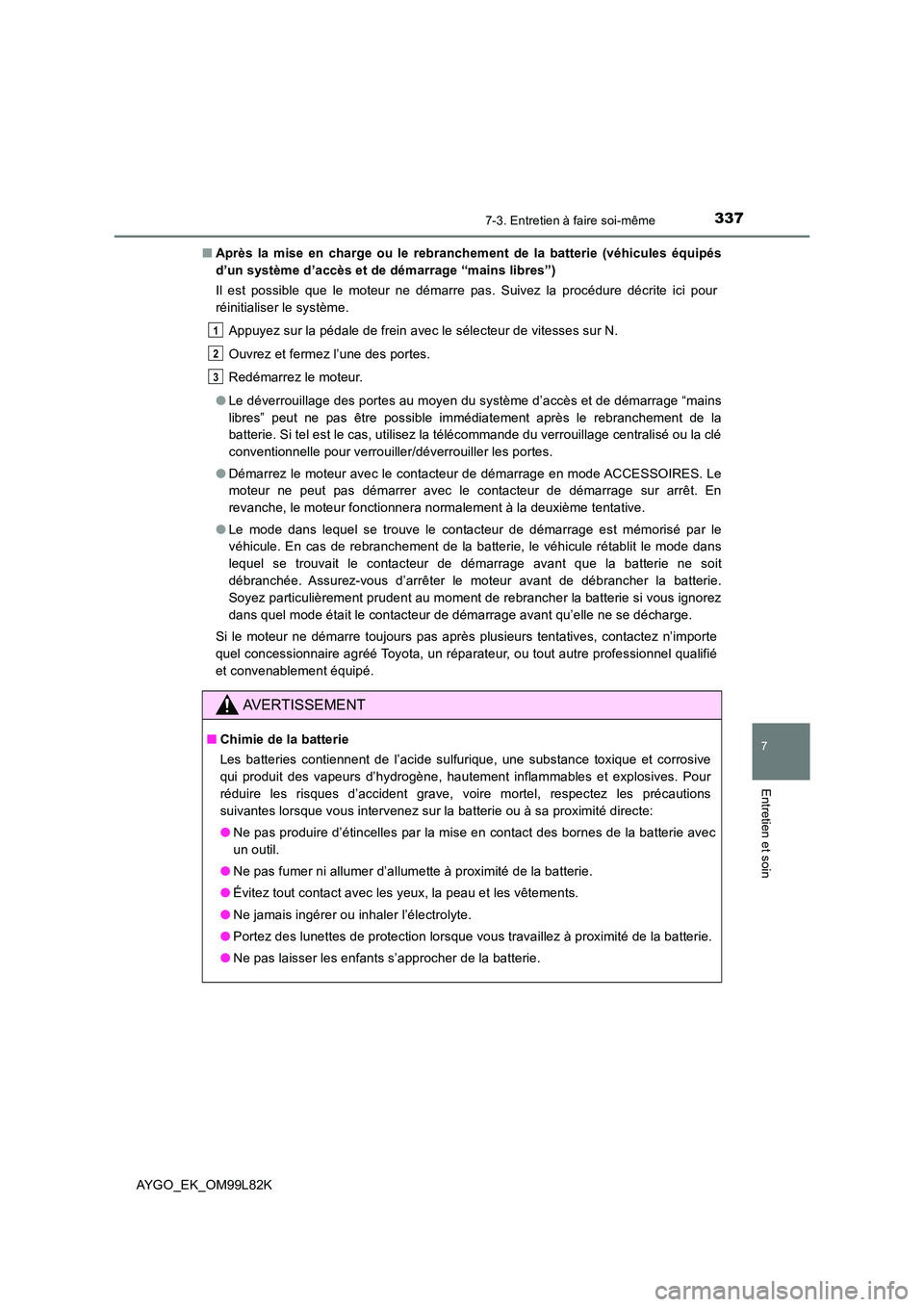

■ Après la mise en charge ou le rebranchement de la batterie (véhicules équipés
d’un système d’accès et de démarrage “mains libres”)
Il est possible que le moteur ne démarre pas. Suivez la procédure décrite ici pour
réinitialiser le système.
Appuyez sur la pédale de frein avec le sélecteur de vitesses sur N.
Ouvrez et fermez l’une des portes.
Redémarrez le moteur.
● Le déverrouillage des portes au moyen du système d’accès et de démarrage “mains
libres” peut ne pas être possible immédiatement après le rebranchement de la
batterie. Si tel est le cas, utilisez la télécommande du verrouillage centralisé ou la clé
conventionnelle pour verrouiller/déverrouiller les portes.
● Démarrez le moteur avec le contacteur de démarrage en mode ACCESSOIRES. Le
moteur ne peut pas démarrer avec le contacteur de démarrage sur arrêt. En
revanche, le moteur fonctionnera normalement à la deuxième tentative.
● Le mode dans lequel se trouve le contacteur de démarrage est mémorisé par le
véhicule. En cas de rebranchement de la batterie, le véhicule rétablit le mode dans
lequel se trouvait le contacteur de démarrage avant que la batterie ne soit
débranchée. Assurez-vous d’arrêter le moteur avant de débrancher la batterie.
Soyez particulièrement prudent au moment de rebrancher la batterie si vous ignorez
dans quel mode était le contacteur de démarrage avant qu’elle ne se décharge.
Si le moteur ne démarre toujours pas après plusieurs tentatives, contactez n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié
et convenablement équipé.
AVERTISSEMENT
■ Chimie de la batterie
Les batteries contiennent de l’acide sulfurique, une substance toxique et corrosive
qui produit des vapeurs d’hydrogène, hautement inflammables et explosives. Pour
réduire les risques d’accident grave, voire mortel, respectez les précautions
suivantes lorsque vous intervenez sur la batterie ou à sa proximité directe:
● Ne pas produire d’étincelles par la mise en contact des bornes de la batterie avec
un outil.
● Ne pas fumer ni allumer d’allumette à proximité de la batterie.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● Ne jamais ingérer ou inhaler l’électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la batterie.
● Ne pas laisser les enfants s’approcher de la batterie.
1
2
3

3387-3. Entretien à faire soi-même
AYGO_EK_OM99L82K

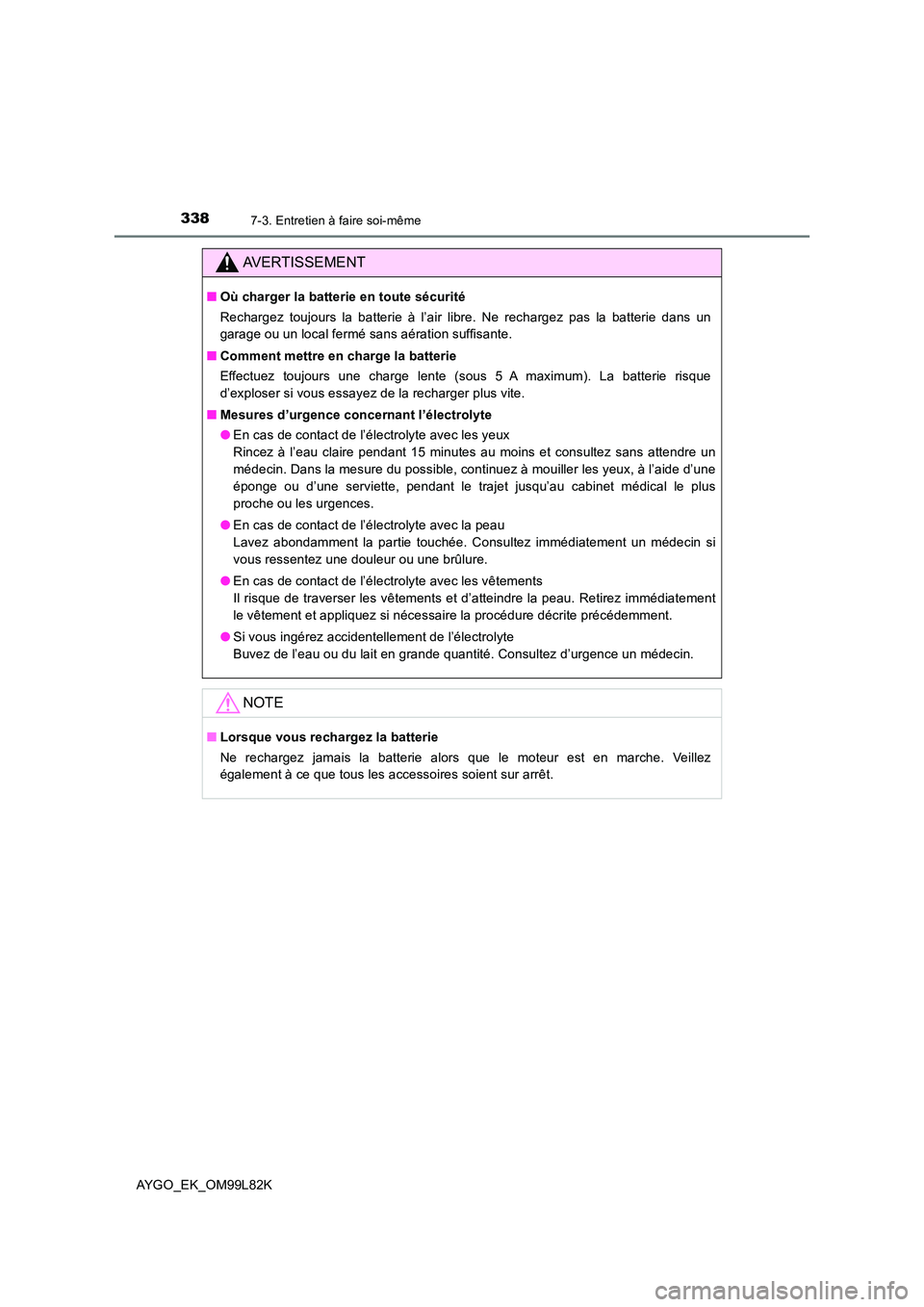

AVERTISSEMENT
■Où charger la batterie en toute sécurité
Rechargez toujours la batterie à l’air libre. Ne rechargez pas la batterie dans un
garage ou un local fermé sans aération suffisante.
■ Comment mettre en charge la batterie
Effectuez toujours une charge lente (sous 5 A maximum). La batterie risque
d’exploser si vous essayez de la recharger plus vite.
■ Mesures d’urgence concernant l’électrolyte
● En cas de contact de l’électrolyte avec les yeux
Rincez à l’eau claire pendant 15 minutes au moins et consultez sans attendre un
médecin. Dans la mesure du possible, continuez à mouiller les yeux, à l’aide d’une
éponge ou d’une serviette, pendant le trajet jusqu’au cabinet médical le plus
proche ou les urgences.
● En cas de contact de l’électrolyte avec la peau
Lavez abondamment la partie touchée. Consultez immédiatement un médecin si
vous ressentez une douleur ou une brûlure.
● En cas de contact de l’électrolyte avec les vêtements
Il risque de traverser les vêtements et d’atteindre la peau. Retirez immédiatement
le vêtement et appliquez si nécessaire la procédure décrite précédemment.
● Si vous ingérez accidentellement de l’électrolyte
Buvez de l’eau ou du lait en grande quantité. Consultez d’urgence un médecin.
NOTE
■ Lorsque vous rechargez la batterie
Ne rechargez jamais la batterie alors que le moteur est en marche. Veillez
également à ce que tous les accessoires soient sur arrêt.

3397-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99L82K

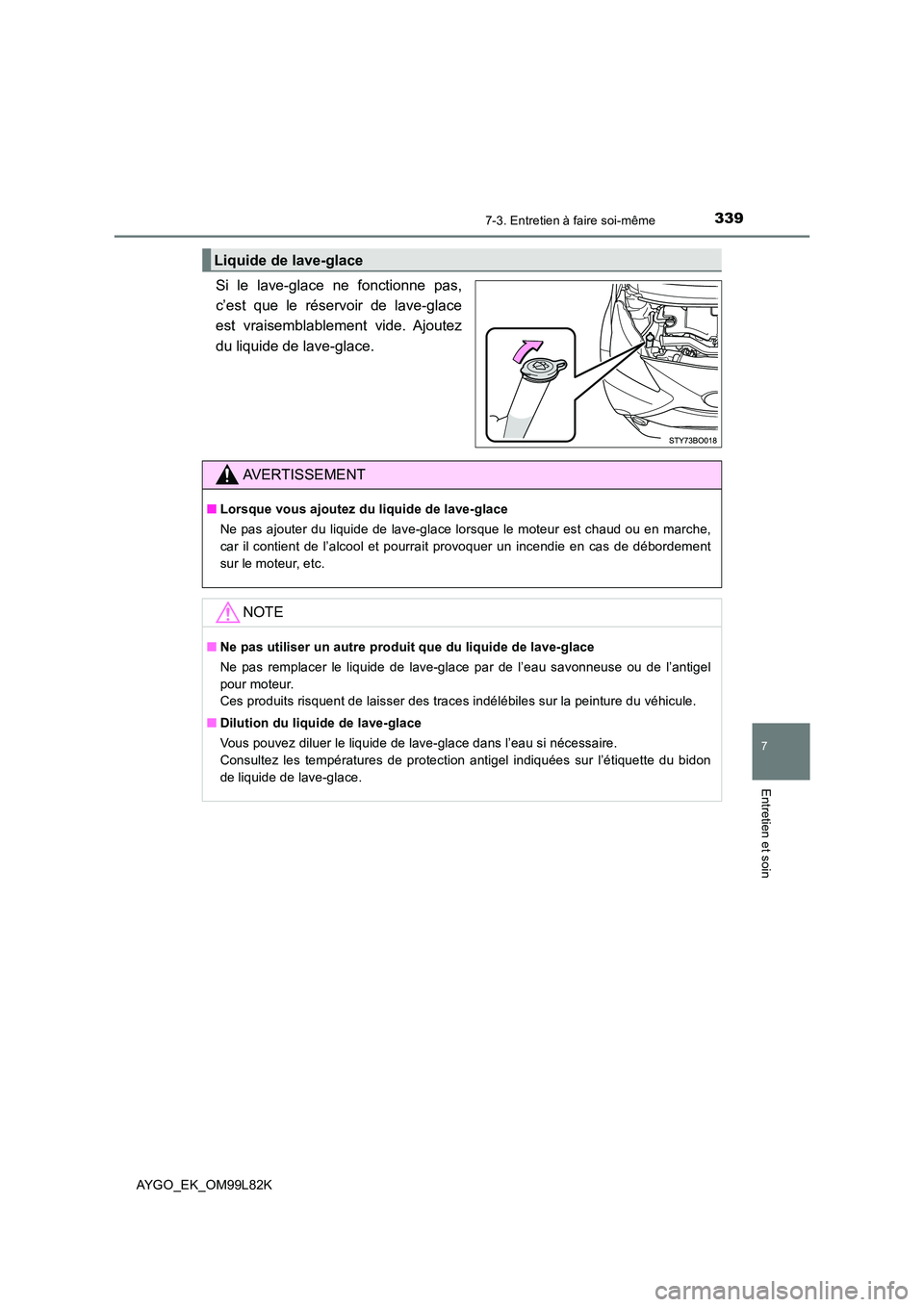

Si le lave-glace ne fonctionne pas,
c’est que le réservoir de lave-glace
est vraisemblablement vide. Ajoutez
du liquide de lave-glace.
Liquide de lave-glace
AVERTISSEMENT
■ Lorsque vous ajoutez du liquide de lave-glace
Ne pas ajouter du liquide de lave-glace lorsque le moteur est chaud ou en marche,
car il contient de l’alcool et pourrait provoquer un incendie en cas de débordement
sur le moteur, etc.
NOTE
■ Ne pas utiliser un autre produit que du liquide de lave-glace
Ne pas remplacer le liquide de lave-glace par de l’eau savonneuse ou de l’antigel
pour moteur.
Ces produits risquent de laisser des traces indélébiles sur la peinture du véhicule.
■ Dilution du liquide de lave-glace
Vous pouvez diluer le liquide de lave-glace dans l’eau si nécessaire.
Consultez les températures de protection antigel indiquées sur l’étiquette du bidon
de liquide de lave-glace.

3407-3. Entretien à faire soi-même
AYGO_EK_OM99L82K

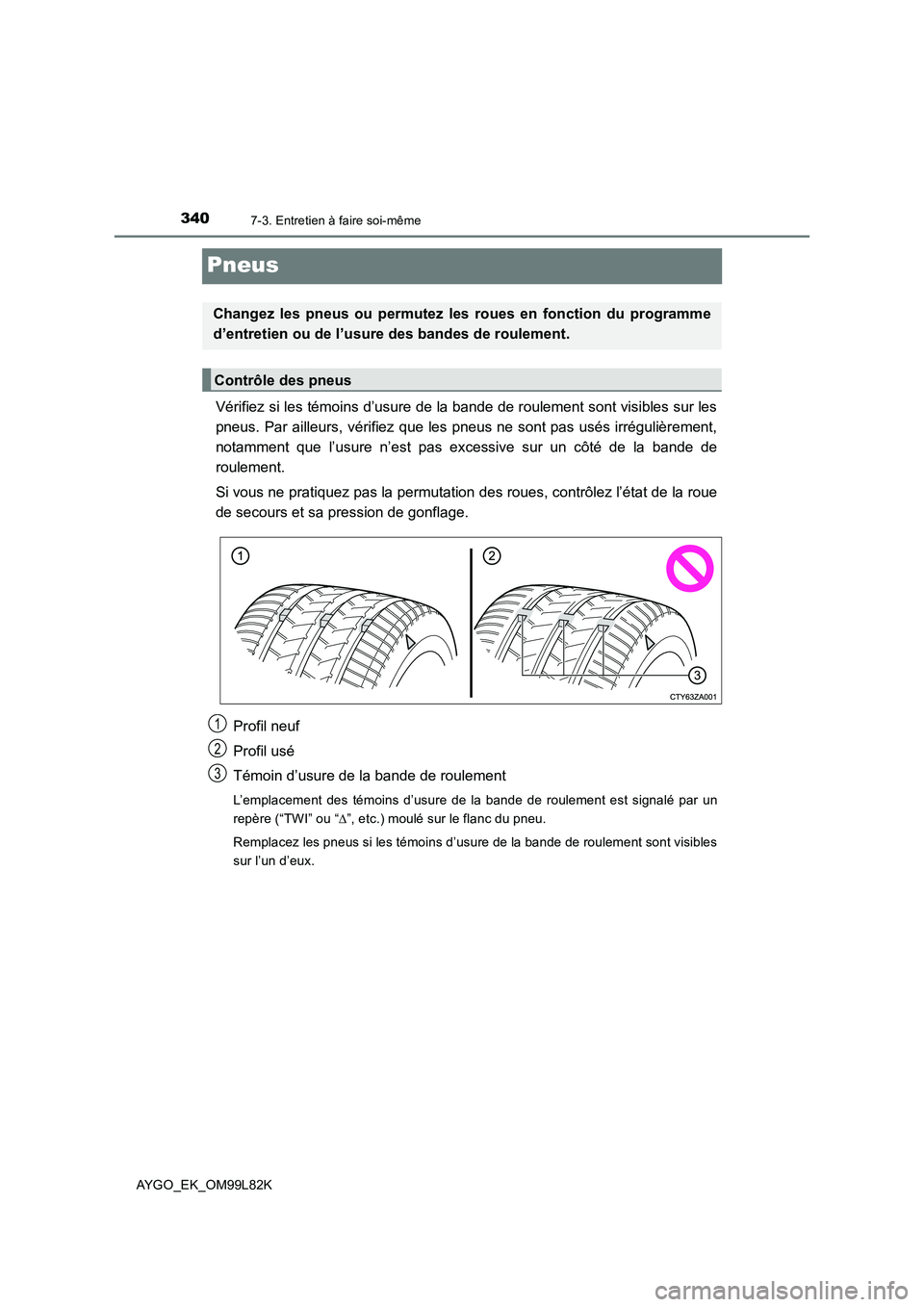

Pneus
Vérifiez si les témoins d’usure de la bande de roulement sont visibles sur les
pneus. Par ailleurs, vérifiez que les pneus ne sont pas usés irrégulièrement,
notamment que l’usure n’est pas excessive sur un côté de la bande de
roulement.
Si vous ne pratiquez pas la permutation des roues, contrôlez l’état de la roue
de secours et sa pression de gonflage.
Profil neuf
Profil usé
Témoin d’usure de la bande de roulement
L’emplacement des témoins d’usure de la bande de roulement est signalé par un
repère (“TWI” ou “ ”, etc.) moulé sur le flanc du pneu.
Remplacez les pneus si les témoins d’usure de la bande de roulement sont visibles
sur l’un d’eux.
Changez les pneus ou permutez les roues en fonction du programme
d’entretien ou de l’usure des bandes de roulement.
Contrôle des pneus
1
2
3
