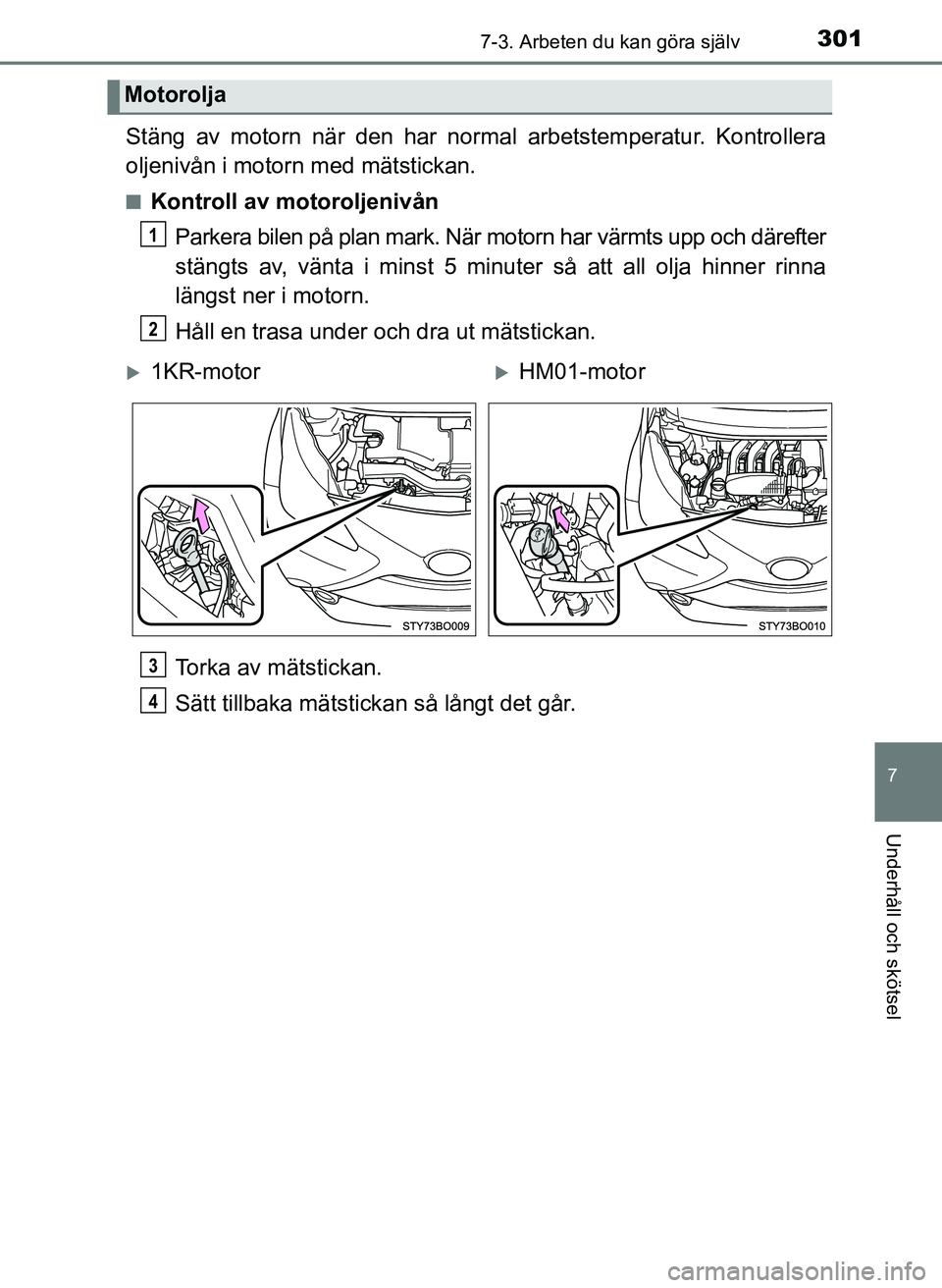

3017-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM99Q24SE
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och därefter
stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Motorolja
1
2
1KR-motorHM01-motor
3
4
OM99Q24SE.book Page 301 Friday, April 28, 2017 10:18 AM

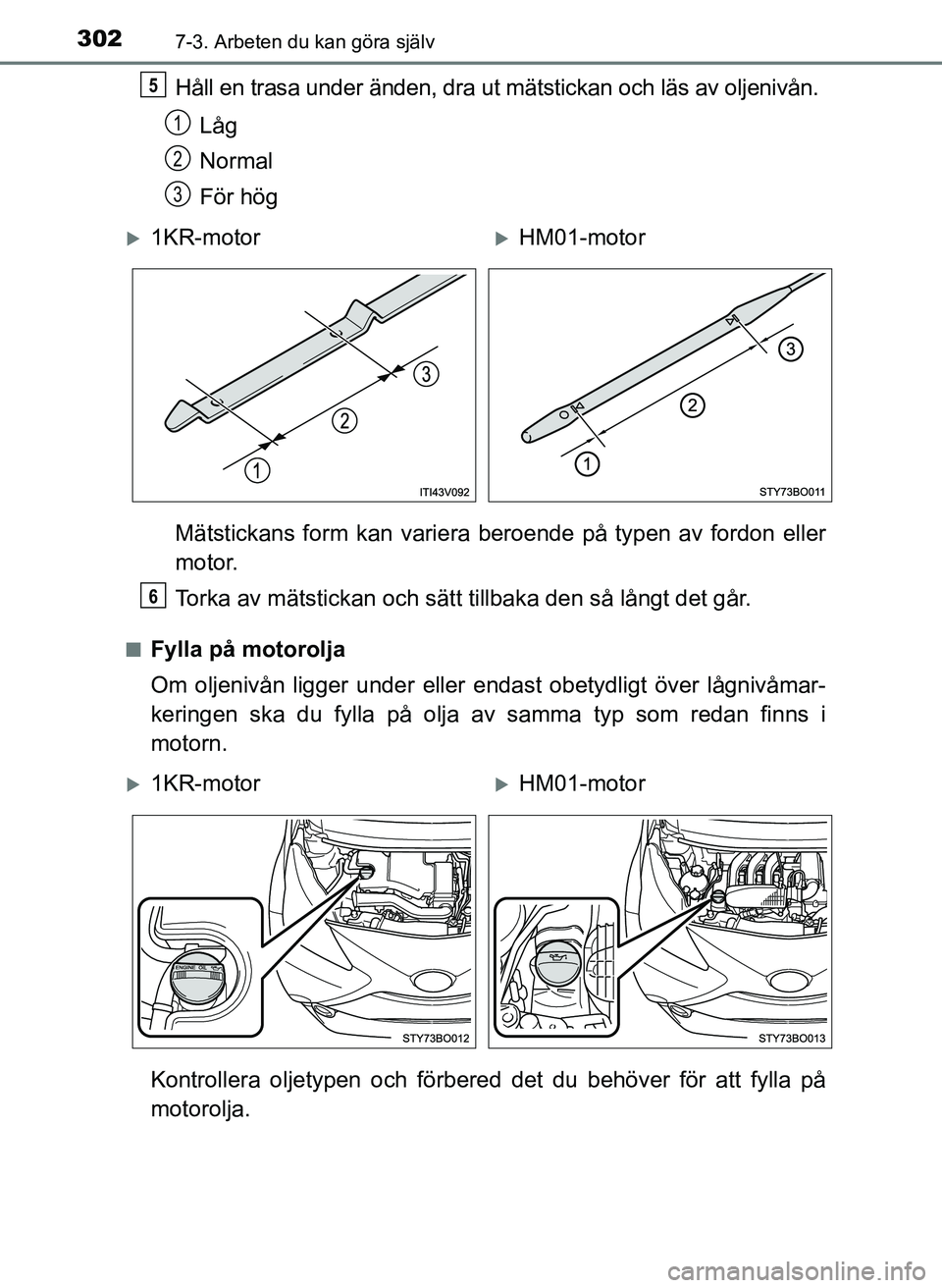

3027-3. Arbeten du kan göra själv
OM99Q24SE
Håll en trasa under änden, dra ut mätstickan och läs av oljenivån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
nFylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmar-
keringen ska du fylla på olja av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
5
1
2
3
1KR-motorHM01-motor
6
1KR-motorHM01-motor
OM99Q24SE.book Page 302 Friday, April 28, 2017 10:18 AM

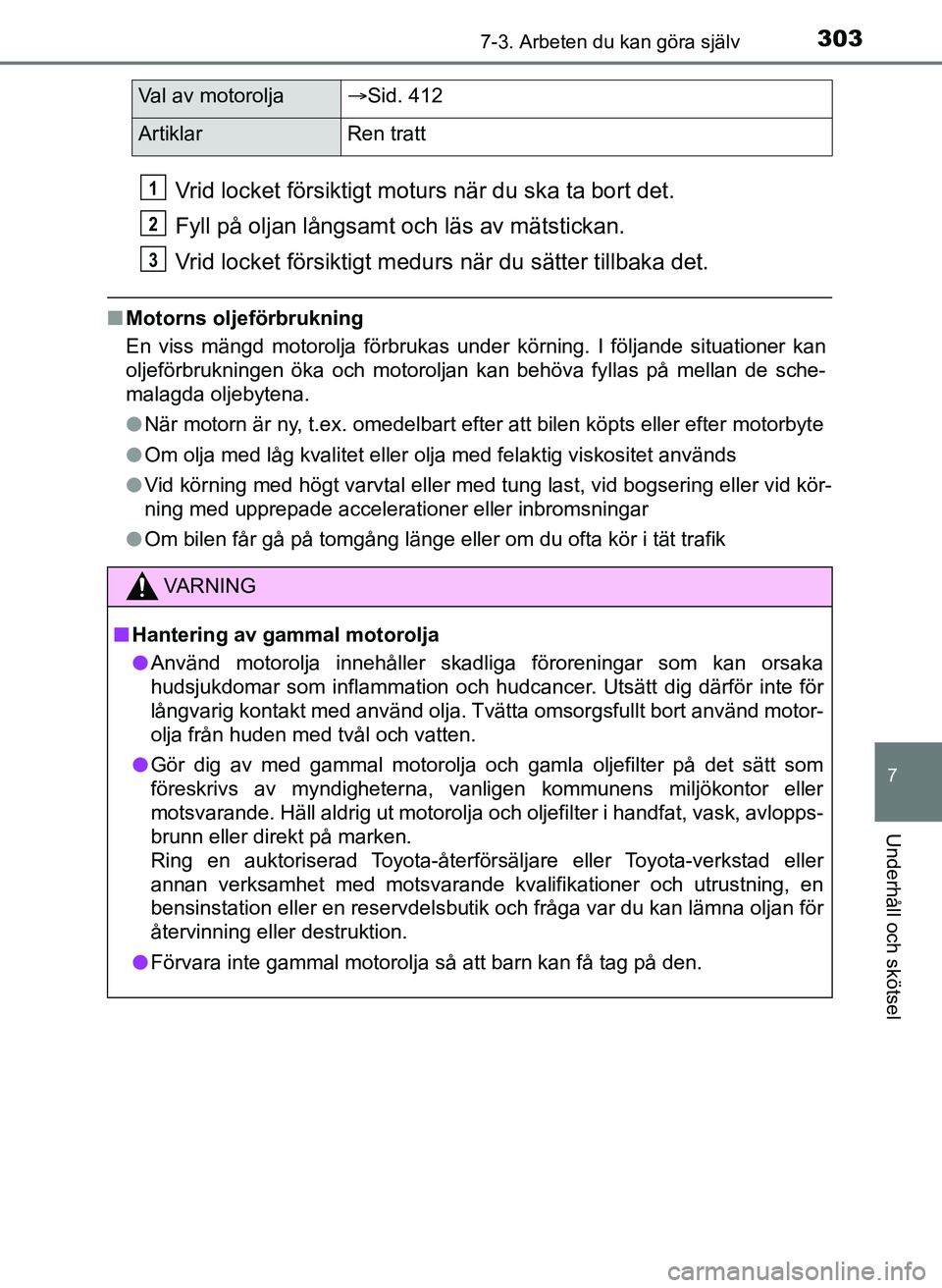

3037-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM99Q24SE
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör \
i tät trafik
Va l a v m o t o r o l j a Sid. 412
Artiklar Ren tratt
VA R N I N G
nHantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka
hudsjukdomar som inflammation och hudcancer. Utsätt dig därför inte för
långvarig kontakt med använd olja. Tvätta omsorgsfullt bort använd motor-
olja från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller
motsvarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Ring en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning, en
bensinstation eller en reservdelsbutik och fråga var du kan lämna oljan för
återvinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
1
2
3
OM99Q24SE.book Page 303 Friday, April 28, 2017 10:18 AM

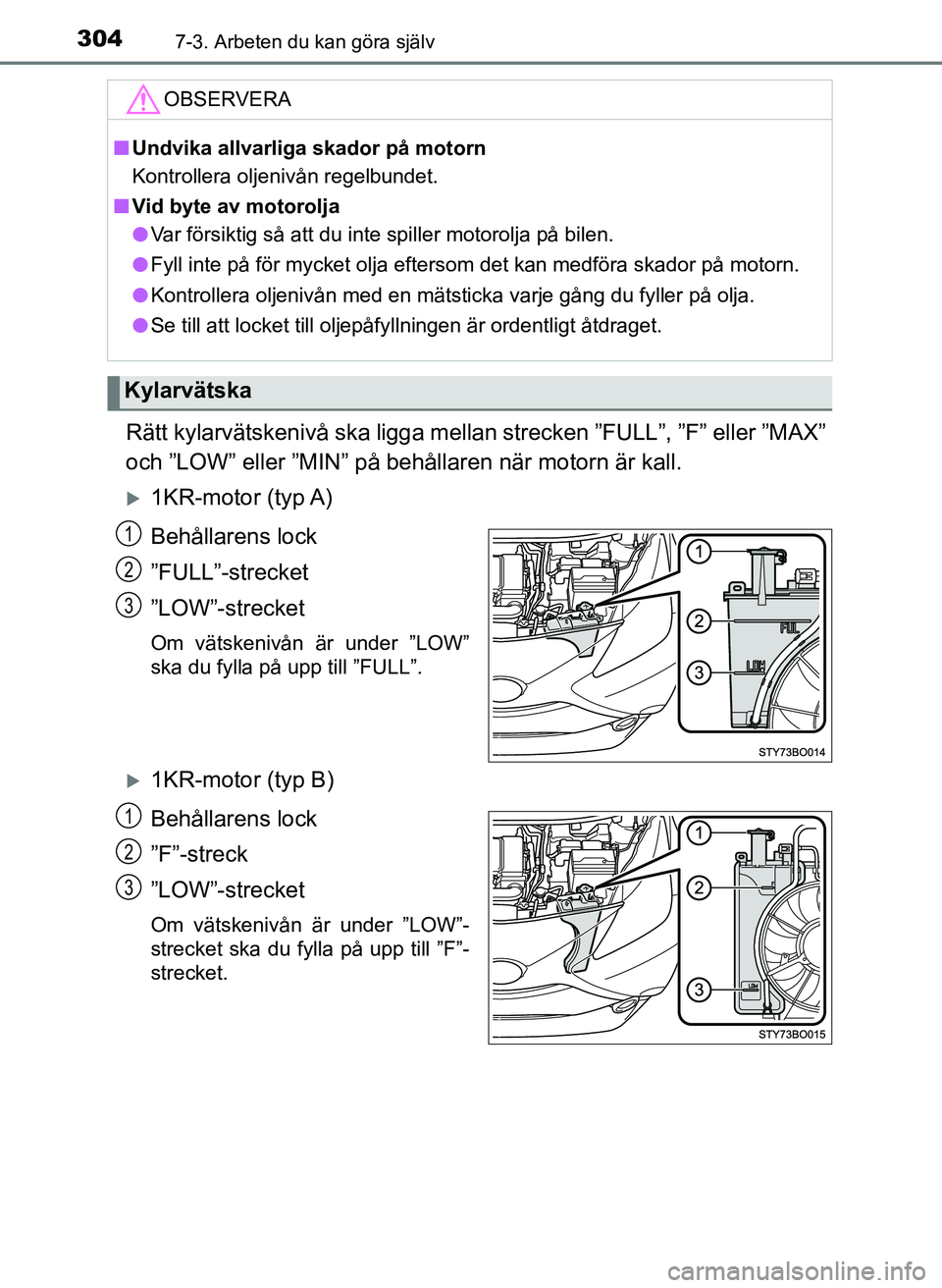

3047-3. Arbeten du kan göra själv
OM99Q24SE
Rätt kylarvätskenivå ska ligga mellan strecken ”FULL”, ”F” eller ”MAX”
och ”LOW” eller ”MIN” på behållaren när motorn är kall.
1KR-motor (typ A)
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
1KR-motor (typ B)
Behållarens lock
”F”-streck
”LOW”-strecket
Om vätskenivån är under ”LOW”-
strecket ska du fylla på upp till ”F”-
strecket.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
Kylarvätska
1
2
3
1
2
3
OM99Q24SE.book Page 304 Friday, April 28, 2017 10:18 AM

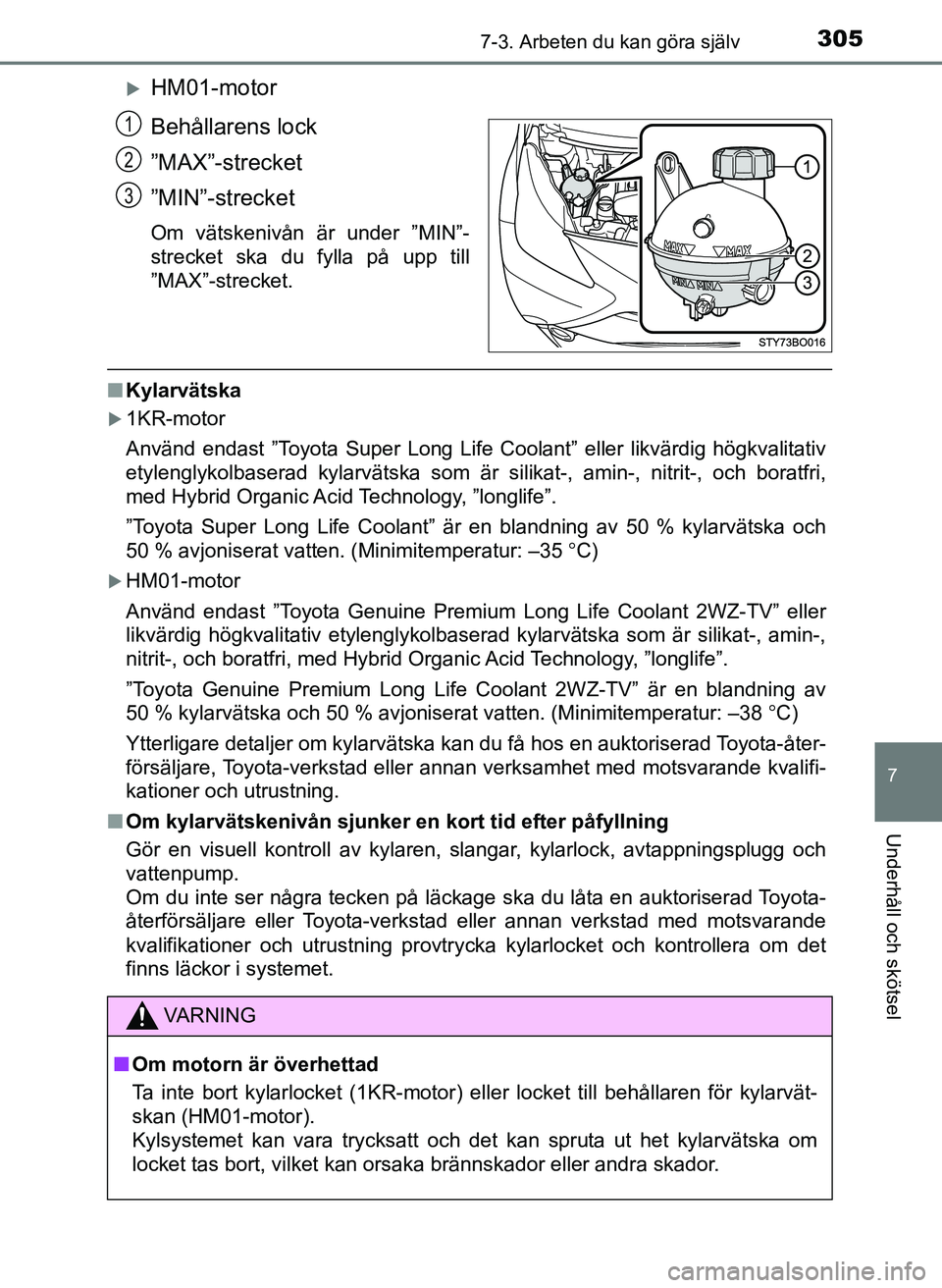

3057-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM99Q24SE
HM01-motor
Behållarens lock
”MAX”-strecket
”MIN”-strecket
Om vätskenivån är under ”MIN”-
strecket ska du fylla på upp till
”MAX”-strecket.
nKylarvätska
1KR-motor
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig högkvalitativ
etylenglykolbaserad kylarvätska som är si likat-, amin-, nitrit-, och boratfri,
med Hybrid Organic Acid Technology, ”longlife”.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylarvät\
ska och
50 % avjoniserat vatten. (Minimitemperatur: –35 C)
HM01-motor
Använd endast ”Toyota Genuine Premium Long Life Coolant 2WZ-TV” eller
likvärdig högkvalitativ etylenglykolbaserad kylarvätska som är silikat-, amin-,
nitrit-, och boratfri, med Hybrid Organic Acid Technology, ”longlife”.
”Toyota Genuine Premium Long Life Coolant 2WZ-TV” är en blandning av
50 % kylarvätska och 50 % avjoniserat vatten. (Minimitemperatur: –38\
C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-åter-
försäljare, Toyota-verkstad eller annan verksamhet med motsvarande kvalifi-
kationer och utrustning.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylaren, slangar, kylarlock, avtappningsplugg och
vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
1
2
3
VA R N I N G
n Om motorn är överhettad
Ta inte bort kylarlocket (1KR-motor) eller locket till behållaren för kylarvät-
skan (HM01-motor).
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OM99Q24SE.book Page 305 Friday, April 28, 2017 10:18 AM

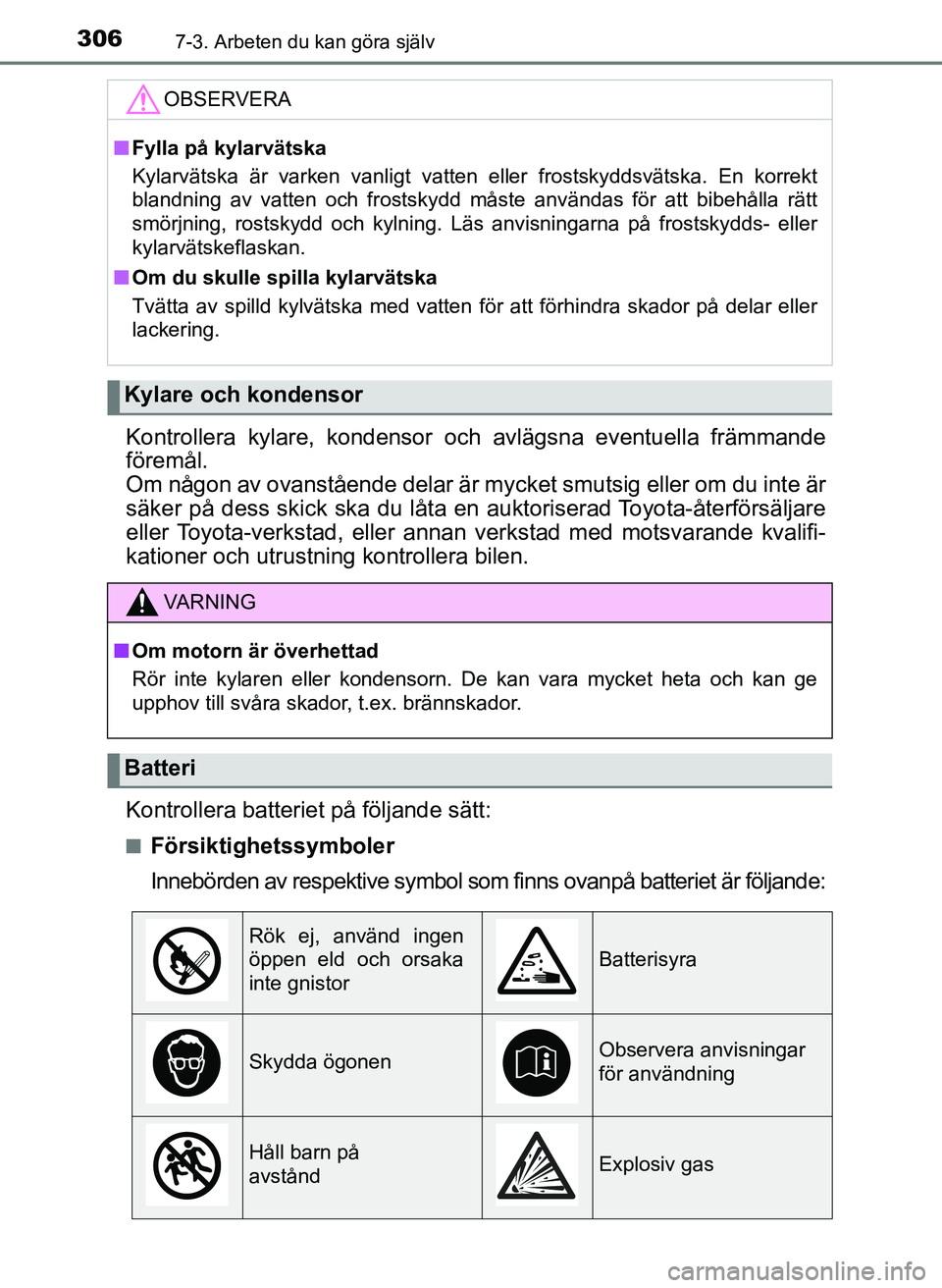

3067-3. Arbeten du kan göra själv
OM99Q24SE
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
Kontrollera batteriet på följande sätt:
nFörsiktighetssymboler
Innebörden av respektive sy mbol som finns ovanpå batteriet är följande:
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare och kondensor
VA R N I N G
nOm motorn är överhettad
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
Batteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på
avståndExplosiv gas
OM99Q24SE.book Page 306 Friday, April 28, 2017 10:18 AM

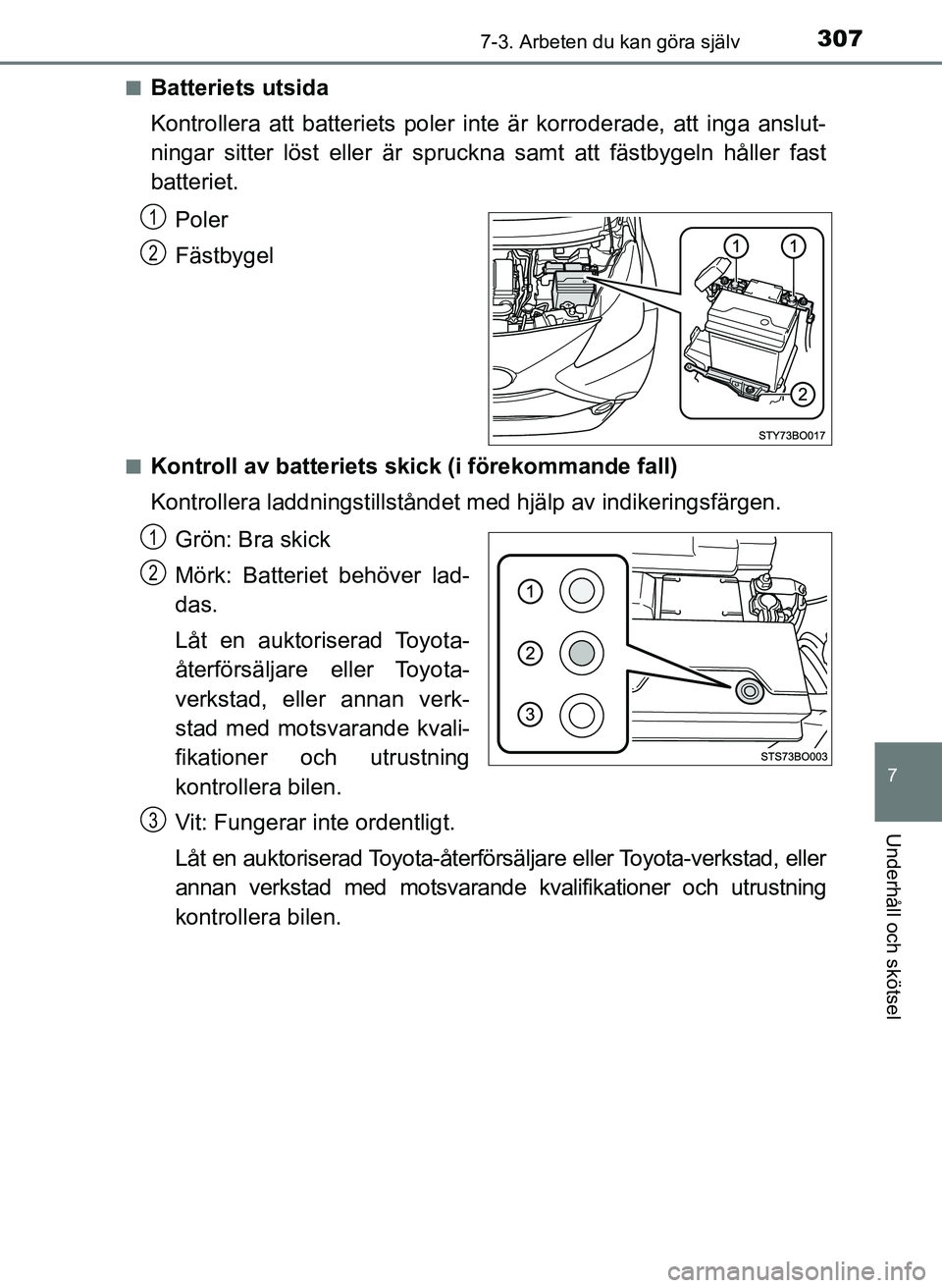

3077-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM99Q24SEn
Batteriets utsida
Kontrollera att batteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
nKontroll av batteriets skick (i förekommande fall)
Kontrollera laddningst illståndet med hjälp av indikeringsfärgen.
Grön: Bra skick
Mörk: Batteriet behöver lad-
das.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad, eller annan verk-
stad med motsvarande kvali-
fikationer och utrustning
kontrollera bilen.
Vit: Fungerar inte ordentligt.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
1
2
1
2
3
OM99Q24SE.book Page 307 Friday, April 28, 2017 10:18 AM

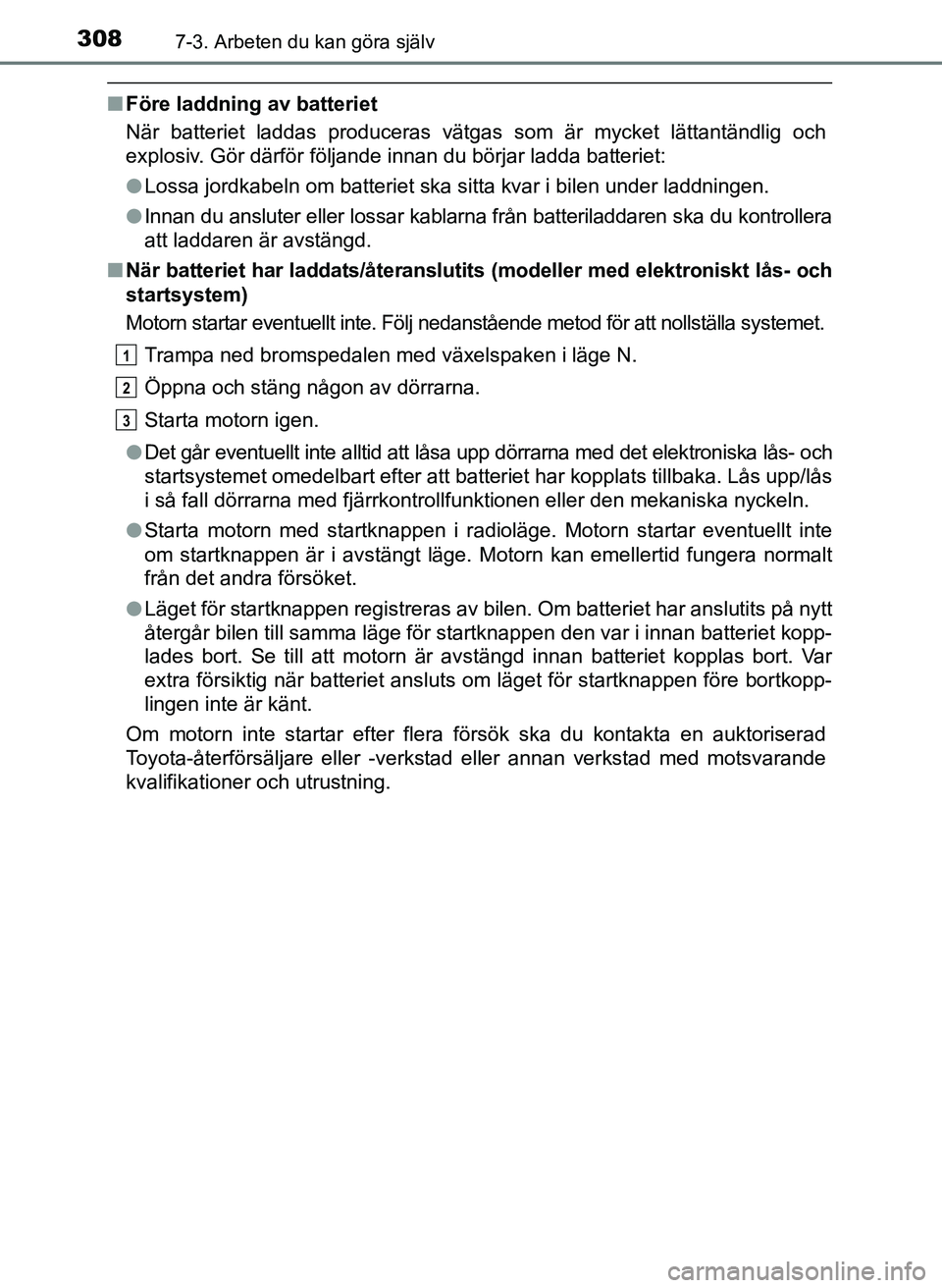

3087-3. Arbeten du kan göra själv
OM99Q24SE
nFöre laddning av batteriet
När batteriet laddas produceras vätgas som är mycket lättantändlig och
explosiv. Gör därför följande innan du börjar ladda batteriet:
lLossa jordkabeln om batteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter eller lossar kablarna från batteriladdaren ska du kontrollera
att laddaren är avstängd.
n När batteriet har laddats/återanslutits (modeller med elektroniskt lås- och
startsystem)
Motorn startar eventuellt inte. Följ nedanstående metod för att nollställa systemet.
Trampa ned bromspedalen med växelspaken i läge N.
Öppna och stäng någon av dörrarna.
Starta motorn igen.
l Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås- och
startsystemet omedelbart efter att batteriet har kopplats tillbaka. Lås upp/lås
i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Starta motorn med startknappen i radioläge. Motorn startar eventuellt inte
om startknappen är i avstängt läge. Motorn kan emellertid fungera normalt
från det andra försöket.
l Läget för startknappen registreras av bilen. Om batteriet har anslutits på nytt
återgår bilen till samma läge för startknappen den var i innan batteriet kopp-
lades bort. Se till att motorn är avstängd innan batteriet kopplas bort. Var
extra försiktig när batteriet ansluts om läget för startknap\
pen före bortkopp-
lingen inte är känt.
Om motorn inte startar efter flera försök ska du kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
1
2
3
OM99Q24SE.book Page 308 Friday, April 28, 2017 10:18 AM

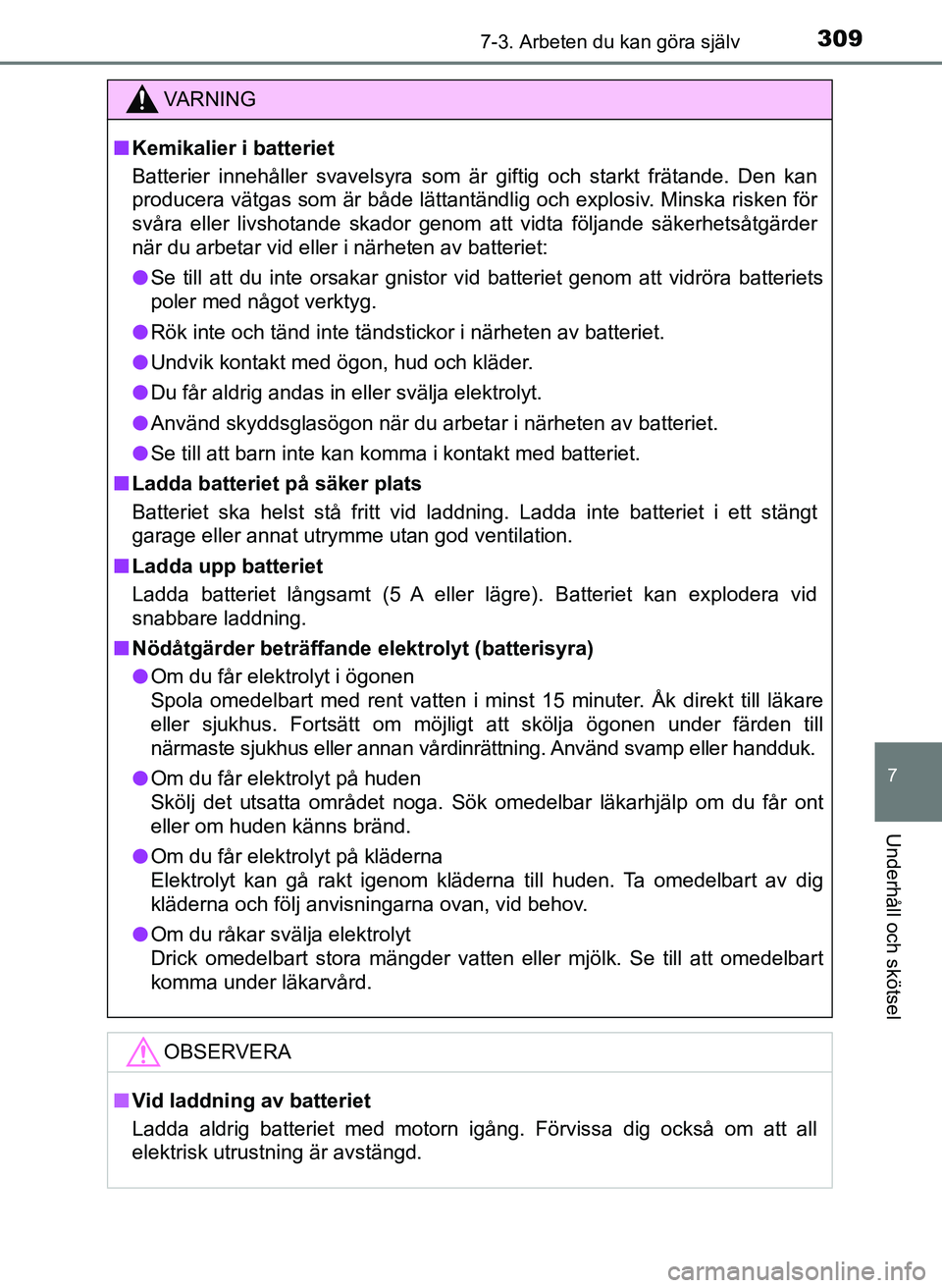

3097-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM99Q24SE
VA R N I N G
nKemikalier i batteriet
Batterier innehåller svavelsyra som är giftig och starkt frätande. Den kan
producera vätgas som är både lättantändlig och explosiv. Minska risken för
svåra eller livshotande skador genom att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av batteriet:
l Se till att du inte orsakar gnistor vid batteriet genom att vidröra batteriets
poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av batteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av batteriet\
.
l Se till att barn inte kan komma i kontakt med batteriet.
n Ladda batteriet på säker plats
Batteriet ska helst stå fritt vid laddning. Ladda inte batteriet i ett stängt
garage eller annat utrymme utan god ventilation.
n Ladda upp batteriet
Ladda batteriet långsamt (5 A eller lägre). Batteriet kan explodera vid
snabbare laddning.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till
närmaste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig
kläderna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OBSERVERA
nVid laddning av batteriet
Ladda aldrig batteriet med motorn igång. Förvissa dig också om \
att all
elektrisk utrustning är avstängd.
OM99Q24SE.book Page 309 Friday, April 28, 2017 10:18 AM

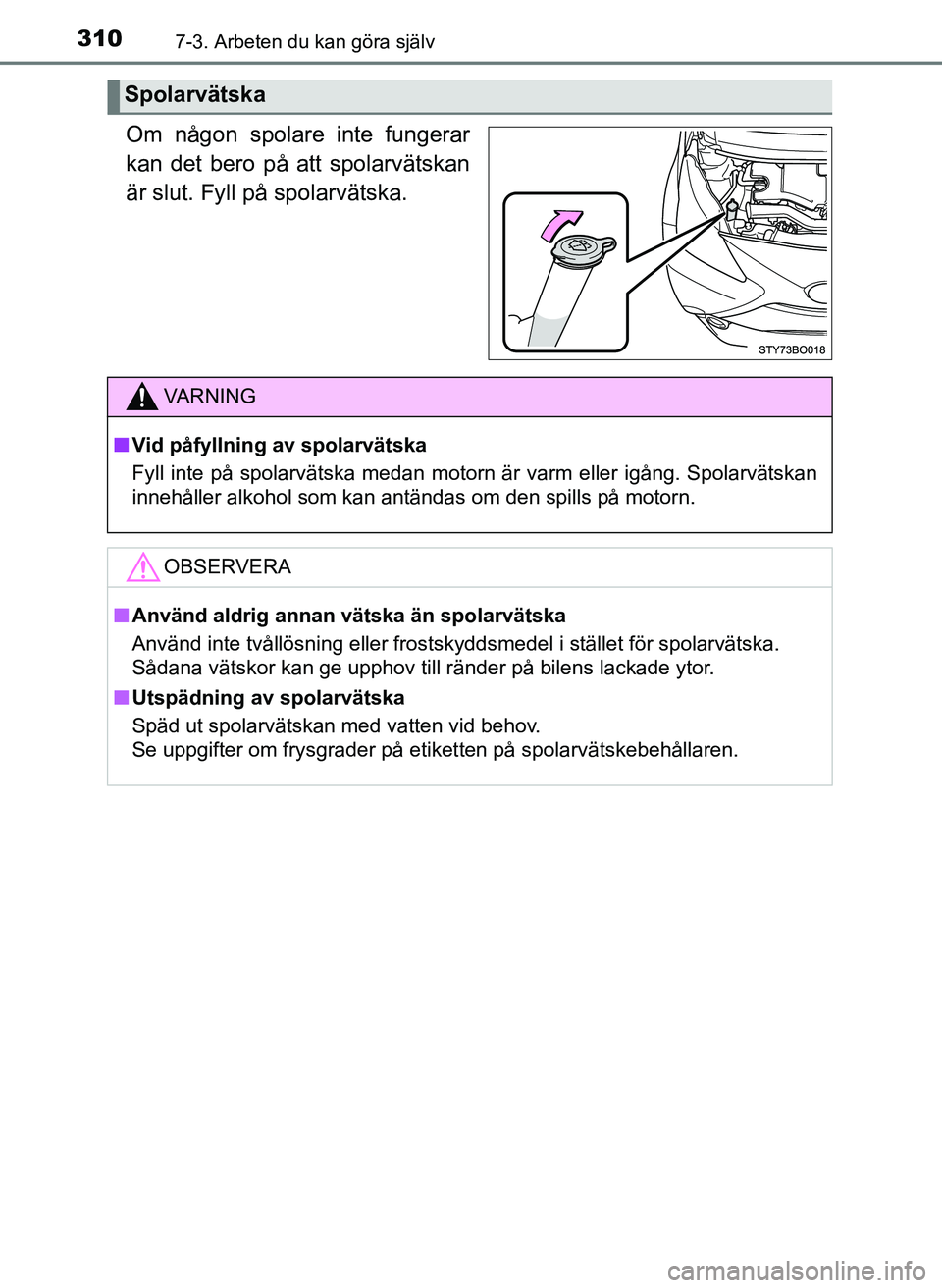

3107-3. Arbeten du kan göra själv
OM99Q24SE
Om någon spolare inte fungerar
kan det bero på att spolarvätskan
är slut. Fyll på spolarvätska.
Spolarvätska
VA R N I N G
nVid påfyllning av spolarvätska
Fyll inte på spolarvätska medan motorn är varm eller igång. Spolarvätskan
innehåller alkohol som kan antändas om den spills på motorn.
OBSERVERA
n Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM99Q24SE.book Page 310 Friday, April 28, 2017 10:18 AM
