TOYOTA AYGO 2017 Bruksanvisningar (in Swedish)

4119-1. Specifikationer
9
Bilens specifikationer
OM99Q24SE

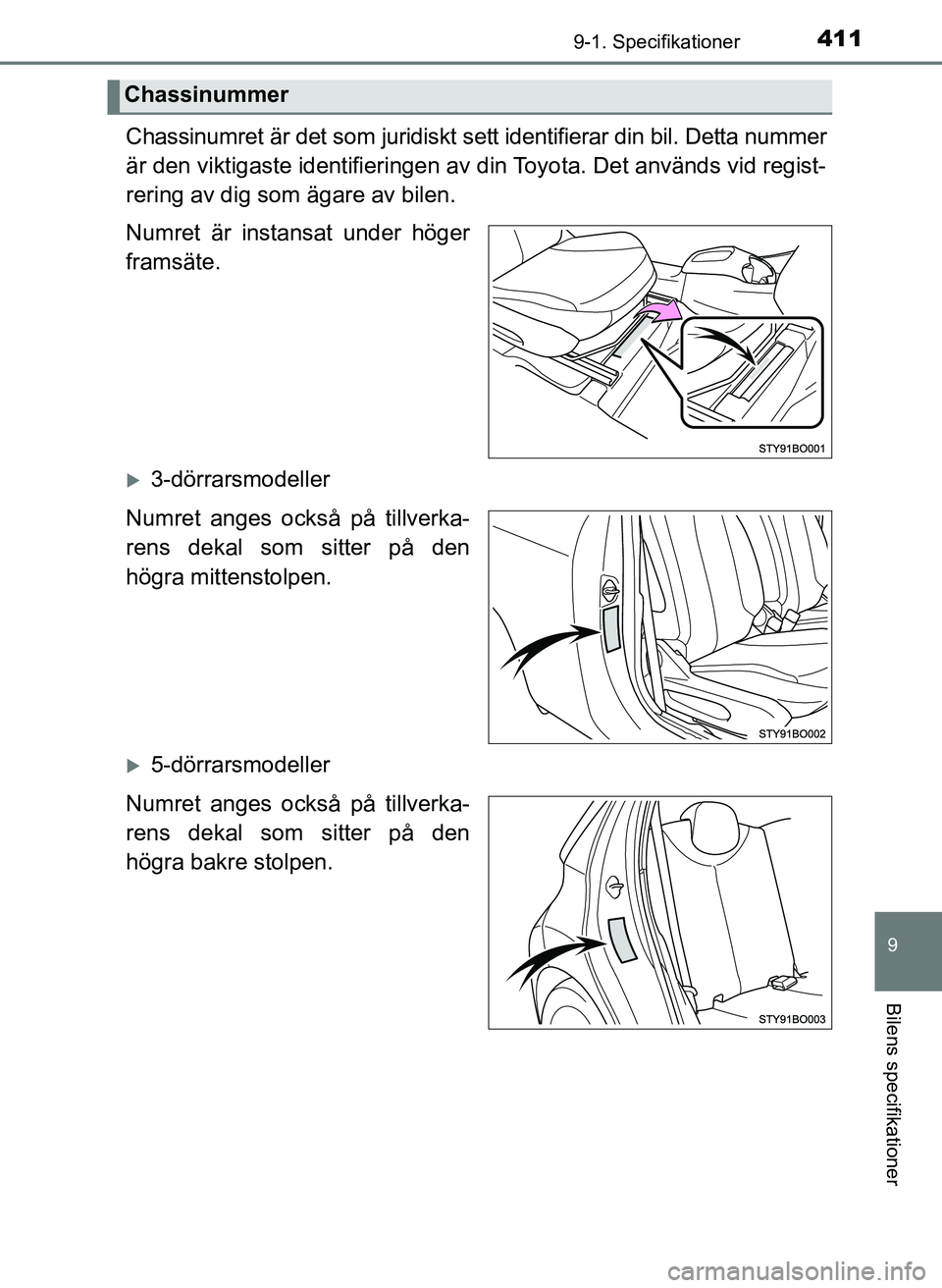

Chassinumret är det som juridiskt sett identifierar din bil. Detta nummer
är den viktigaste identifieringen av din Toyota. Det används vid regist-
rering av dig som ägare av bilen.
Numret är instansat under höger
framsäte.
3-dörrarsmodeller
Numret anges också på tillverka-
rens dekal som sitter på den
högra mittenstolpen.
5-dörrarsmodeller
Numret anges också på tillverka-
rens dekal som sitter på den
högra bakre stolpen.
Chassinummer
OM99Q24SE.book Page 411 Friday, April 28, 2017 10:18 AM

4129-1. Specifikationer
OM99Q24SE
1KR-motor
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.

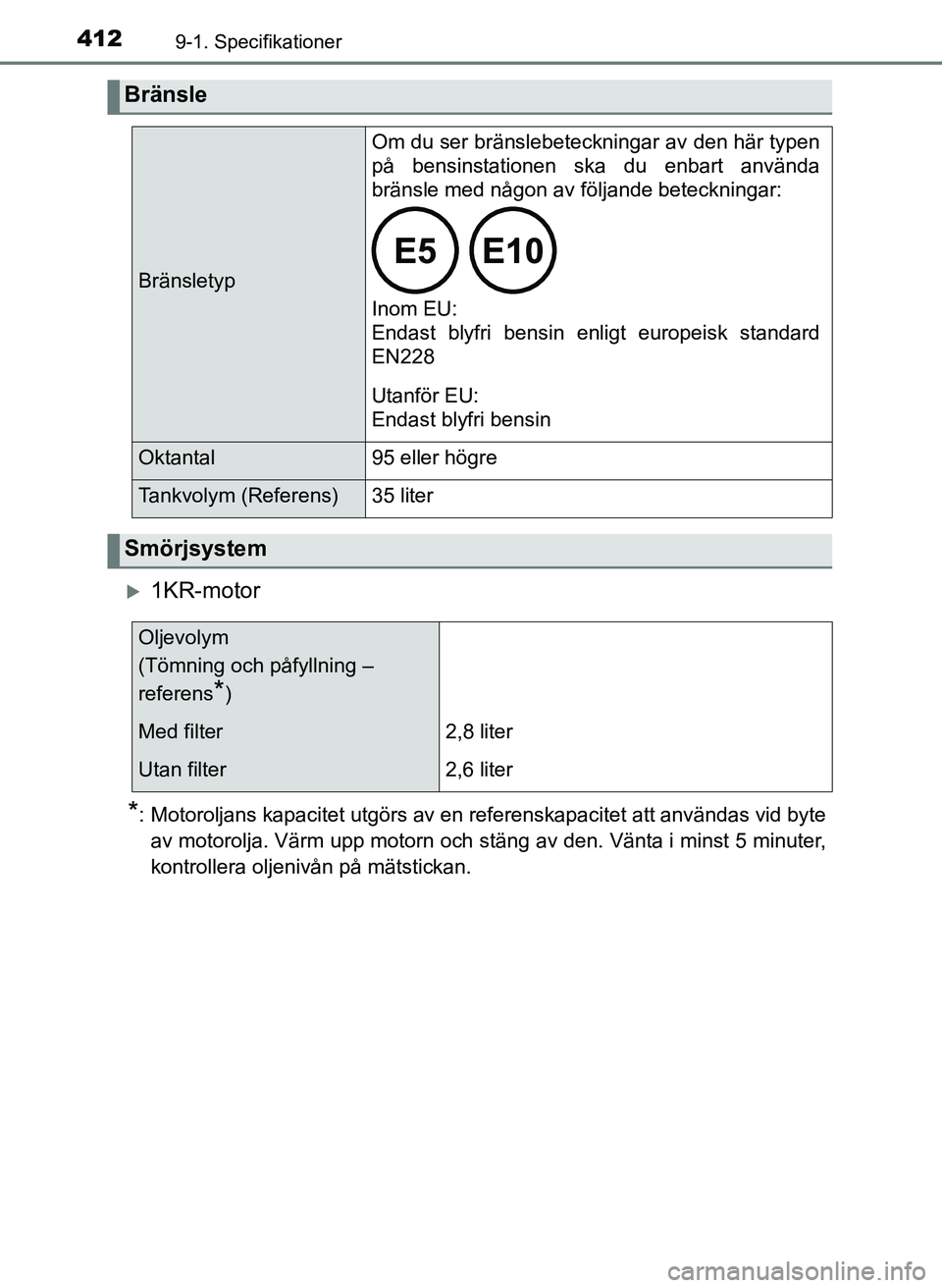

Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här typen
på bensinstationen ska du enbart använda
bränsle med någon av följande beteckningar:

Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym (Referens)35 liter
Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*)
Med filter2,8 liter
Utan filter2,6 liter
OM99Q24SE.book Page 412 Friday, April 28, 2017 10:18 AM

4139-1. Specifikationer
9
Bilens specifikationer
OM99Q24SEn

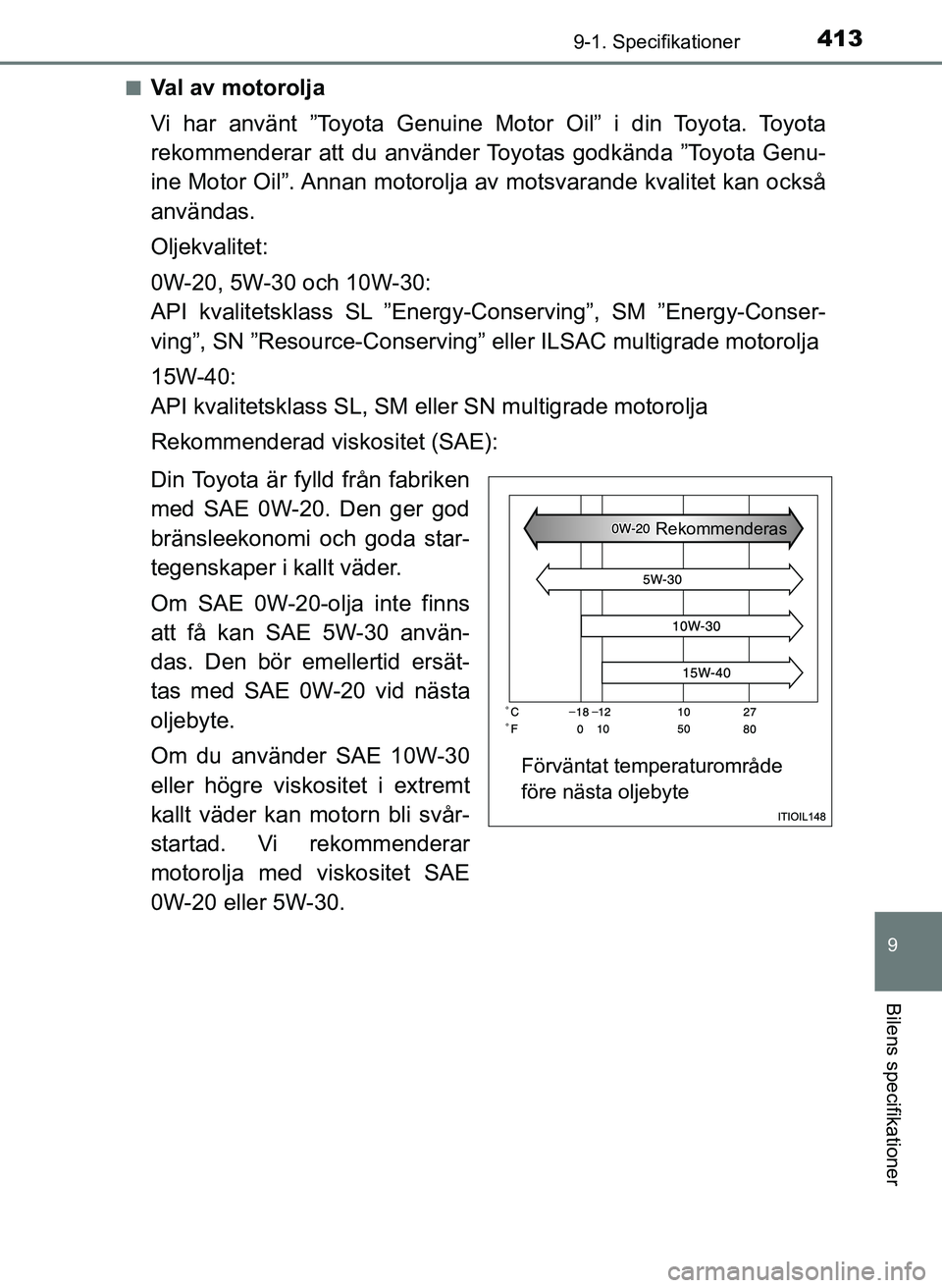

Val av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota
rekommenderar att du använder Toyotas godkända ”Toyota Genu-
ine Motor Oil”. Annan motorolja av
motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20. Den ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
OM99Q24SE.book Page 413 Friday, April 28, 2017 10:18 AM

4149-1. Specifikationer
OM99Q24SE
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/flas-
kor för att hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt
SAE.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
OM99Q24SE.book Page 414 Friday, April 28, 2017 10:18 AM

4159-1. Specifikationer
9
Bilens specifikationer
OM99Q24SE

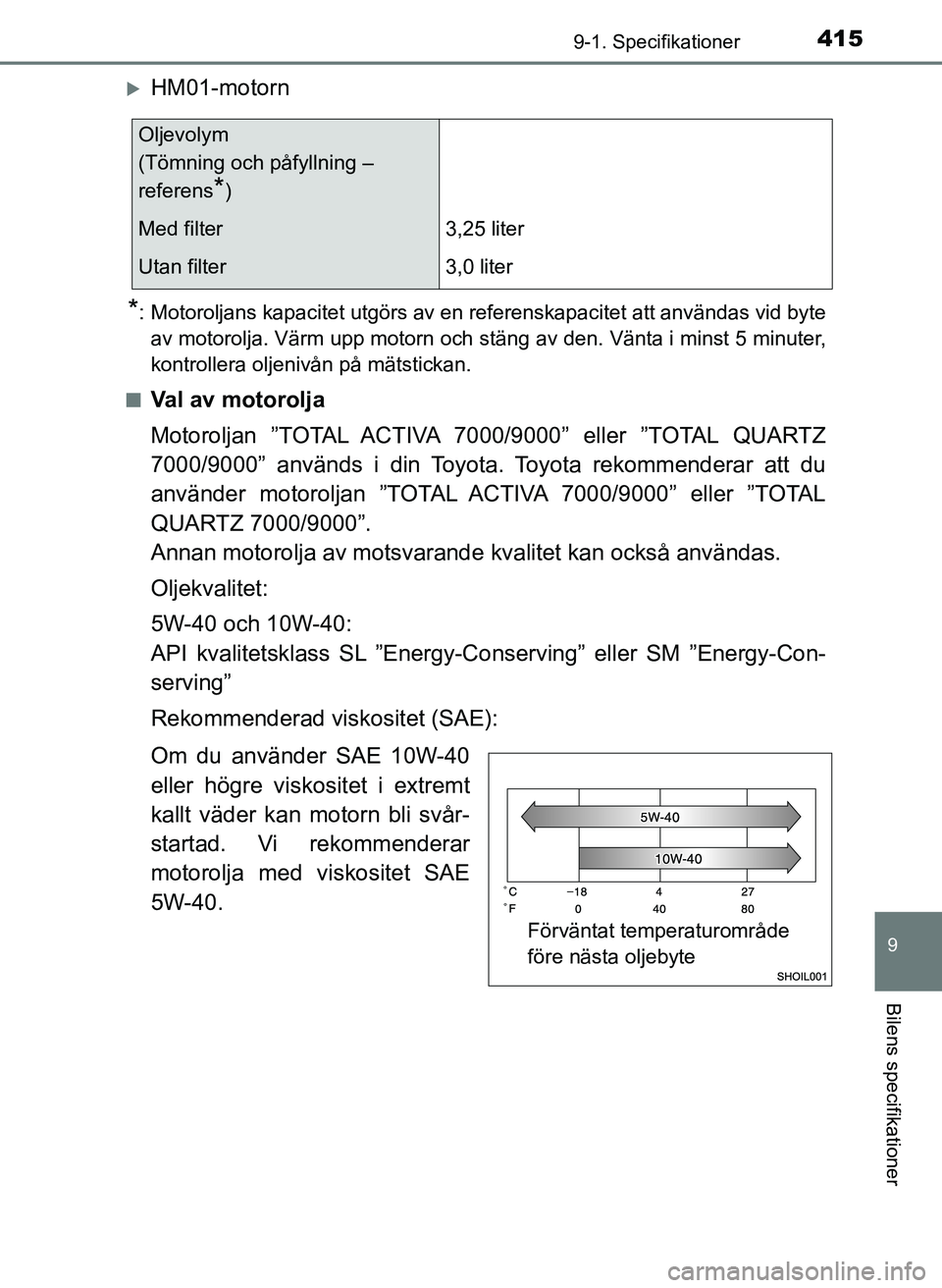

HM01-motorn
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
Motoroljan ”TOTAL ACTIVA 7000/9000” eller ”TOTAL QUARTZ
7000/9000” används i din Toyota. Toyota rekommenderar att du
använder motoroljan ”TOTAL ACTIVA 7000/9000” eller ”TOTAL
QUARTZ 7000/9000”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
5W-40 och 10W-40:
API kvalitetsklass SL ”Energy-Co nserving” eller SM ”Energy-Con-
serving”
Rekommenderad viskositet (SAE):
Om du använder SAE 10W-40
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
5W-40.
Oljevolym
(Tömning och påfyllning –
referens
*)
Med filter3,25 liter
Utan filter3,0 liter
Förväntat temperaturområde
före nästa oljebyte
OM99Q24SE.book Page 415 Friday, April 28, 2017 10:18 AM

4169-1. Specifikationer
OM99Q24SE
Oljeviskositet (5W-40 beskrivs här som exempel):• 5W i 5W-40 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 40 i 5W-40 utgör måttet på vi skositeten oljan har vid hög tempe-
ratur. En olja med hög viskositet (med högre värde) kan vara
lämplig att använda om bilen körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
API-märket finns på vissa oljeburkar/flaskor för att hjälpa dig välja
rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SM”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 5W-40” inne-
bär viskositetsg raden enligt SAE.
Nedre delen: ”Energy-Conser-
ving” betyder att oljan har bränsle-
besparande och miljöskyddande
egenskaper.
OM99Q24SE.book Page 416 Friday, April 28, 2017 10:18 AM

4179-1. Specifikationer
9
Bilens specifikationer
OM99Q24SE

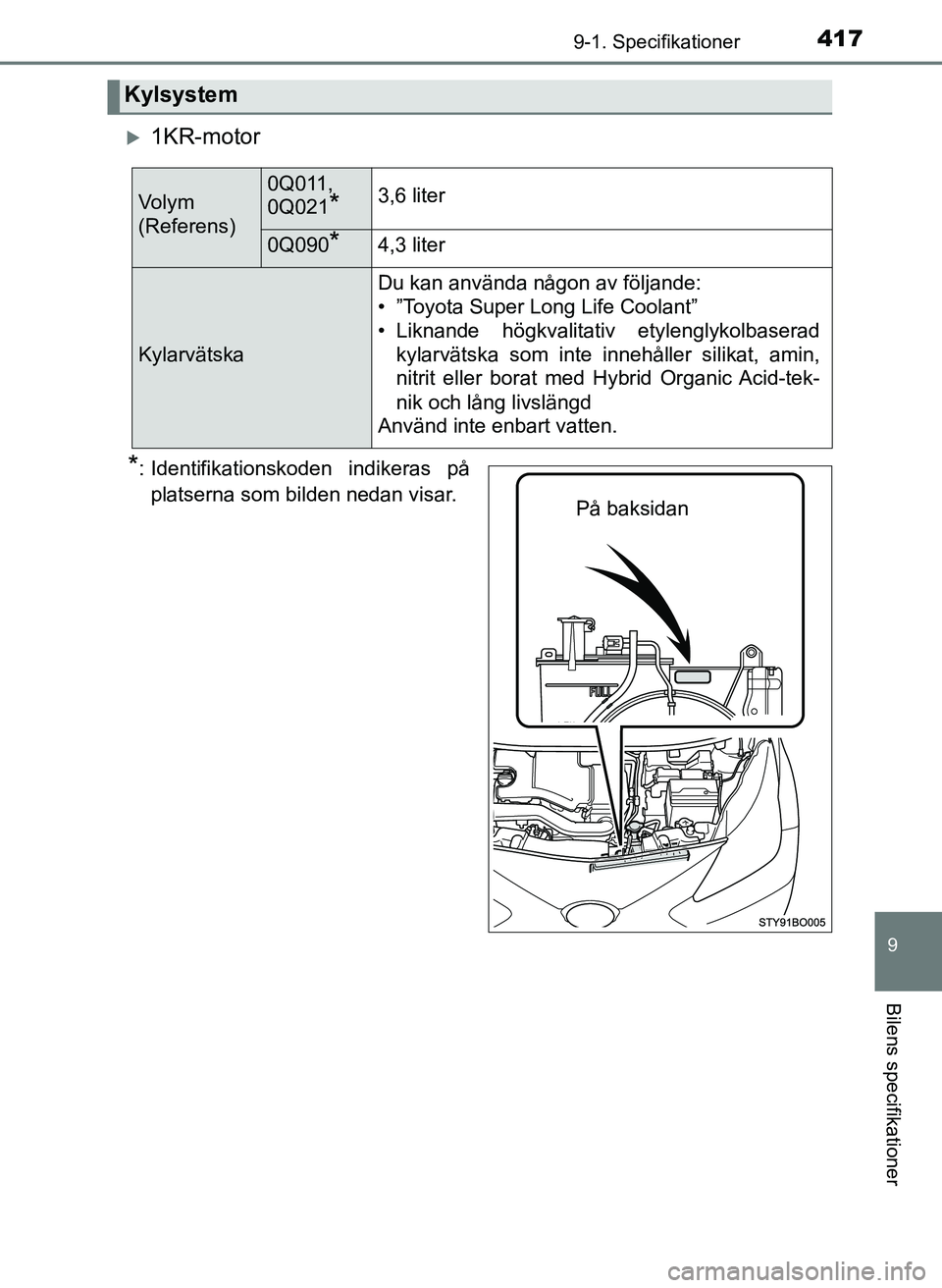

1KR-motor
*: Identifikationskoden indikeras påplatserna som bilden nedan visar.
Kylsystem
Vo l y m
(Referens)0Q011,
0Q021
*3,6 liter
0Q090*4,3 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-tek-
nik och lång livslängd
Använd inte enbart vatten.
På baksidan
OM99Q24SE.book Page 417 Friday, April 28, 2017 10:18 AM

4189-1. Specifikationer
OM99Q24SE

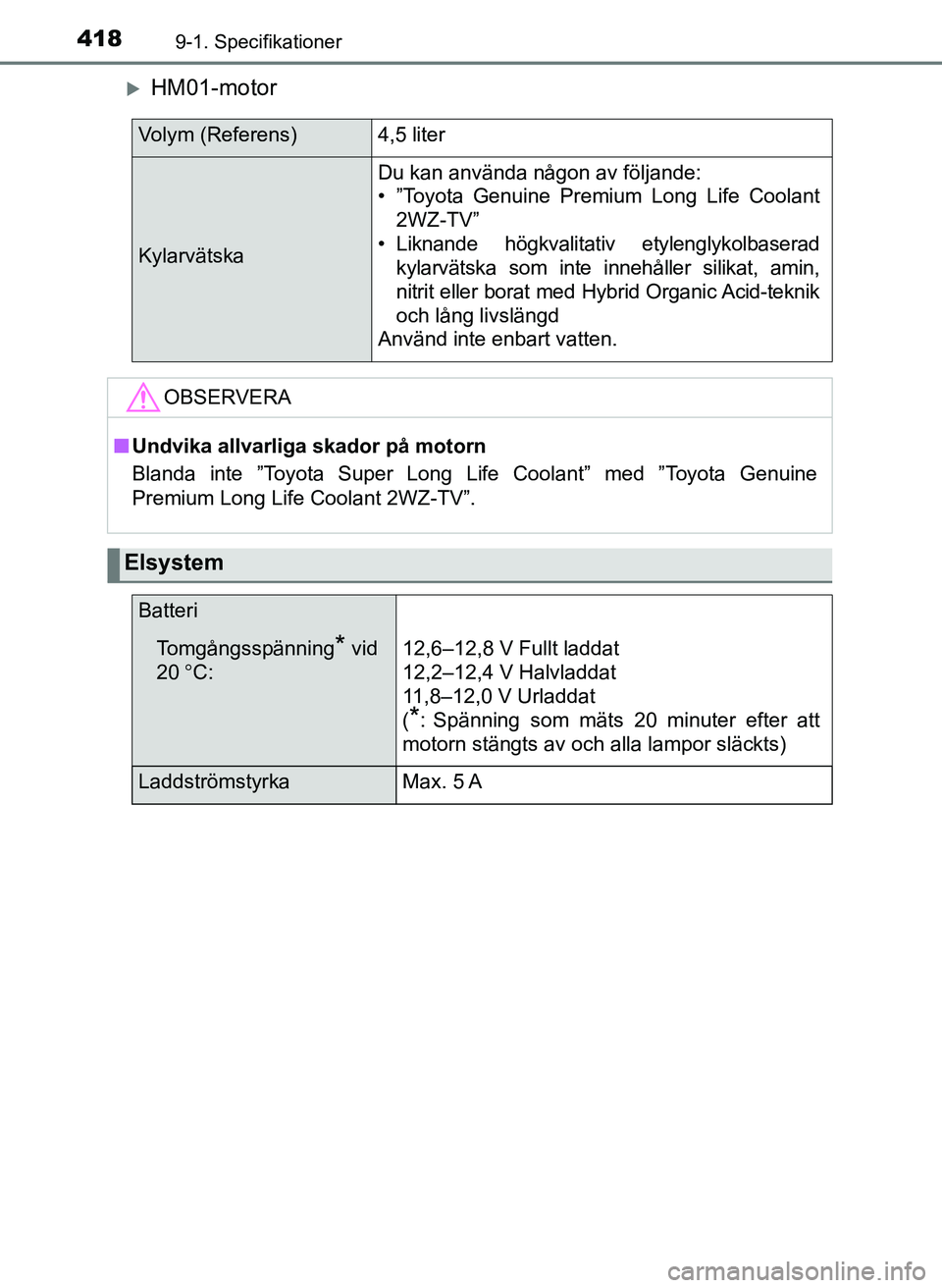

HM01-motor
Volym (Referens)4,5 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Genuine Premium Long Life Coolant2WZ-TV”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-teknik
och lång livslängd
Använd inte enbart vatten.
OBSERVERA
n Undvika allvarliga skador på motorn
Blanda inte ”Toyota Super Long Life Coolant” med ”Toyota Genuine
Premium Long Life Coolant 2WZ-TV”.
Elsystem
Batteri
Tomgångsspänning* vid
20 C:12,6–12,8 V Fullt laddat
12,2–12,4 V Halvladdat
11,8–12,0 V Urladdat
(
*: Spänning som mäts 20 minuter efter att
motorn stängts av och alla lampor släckts)
LaddströmstyrkaMax. 5 A
OM99Q24SE.book Page 418 Friday, April 28, 2017 10:18 AM

4199-1. Specifikationer
9
Bilens specifikationer
OM99Q24SE

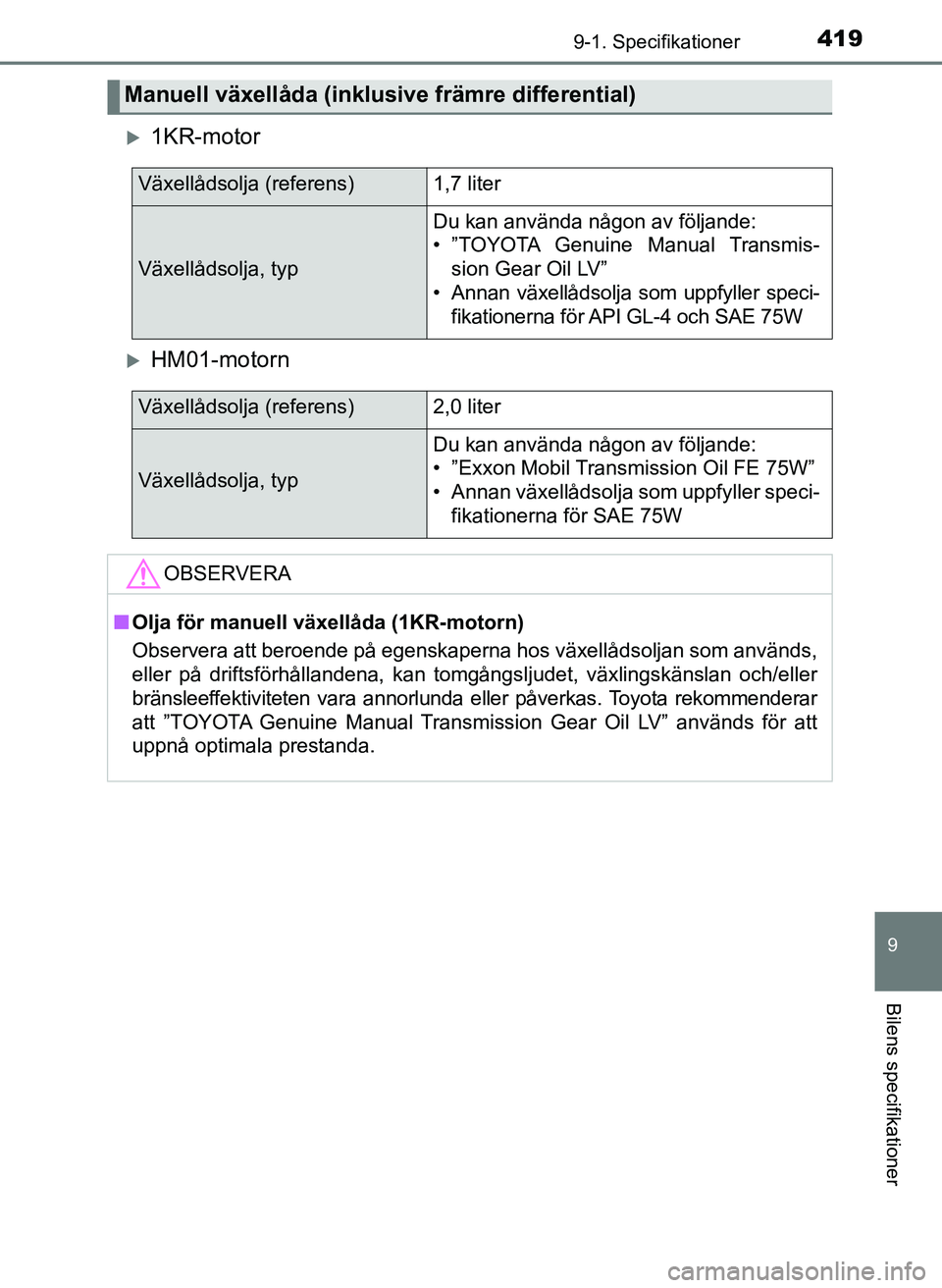

1KR-motor
HM01-motorn
Manuell växellåda (inklusive främre differential)
Växellådsolja (referens)1,7 liter
Växellådsolja, typ
Du kan använda någon av följande:
• ”TOYOTA Genuine Manual Transmis-
sion Gear Oil LV”
• Annan växellådsolja som uppfyller speci- fikationerna för API GL-4 och SAE 75W
Växellådsolja (referens)2,0 liter
Växellådsolja, typ
Du kan använda någon av följande:
• ”Exxon Mobil Transmission Oil FE 75W”
• Annan växellådsolja som uppfyller speci-
fikationerna för SAE 75W
OBSERVERA
nOlja för manuell växellåda (1KR-motorn)
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommenderar
att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för att
uppnå optimala prestanda.
OM99Q24SE.book Page 419 Friday, April 28, 2017 10:18 AM

4209-1. Specifikationer
OM99Q24SE

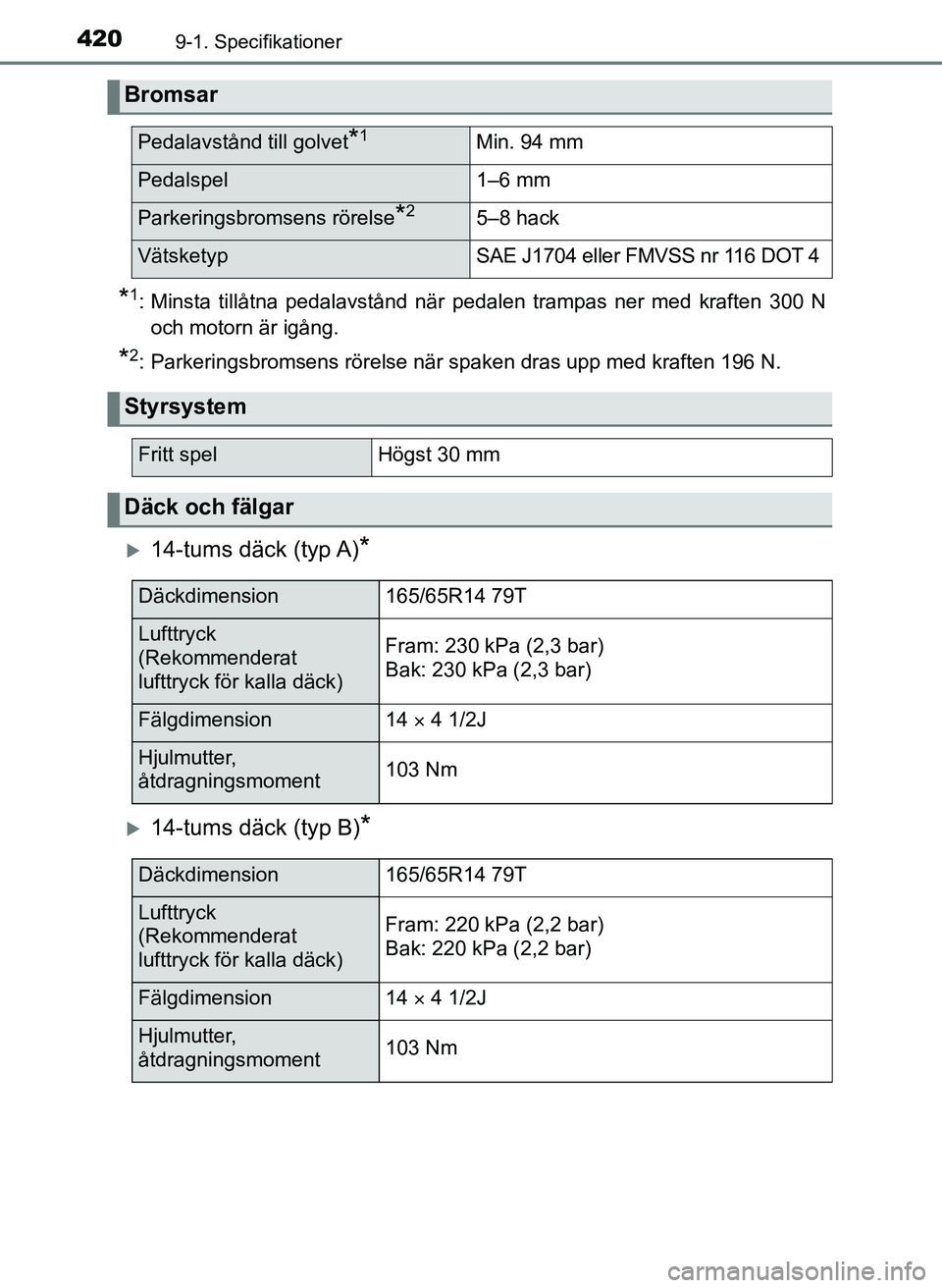

*1: Minsta tillåtna pedalavstånd när pedalen trampas ner med kraften 300 Noch motorn är igång.
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 196 N.
14-tums däck (typ A)*
14-tums däck (typ B)*
Bromsar
Pedalavstånd till golvet*1Min. 94 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*25–8 hack
VätsketypSAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension165/65R14 79T
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 230 kPa (2,3 bar)
Bak: 230 kPa (2,3 bar)
Fälgdimension14  4 1/2J
Hjulmutter,
åtdragningsmoment103 Nm
Däckdimension165/65R14 79T
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension14  4 1/2J
Hjulmutter,
åtdragningsmoment103 Nm
OM99Q24SE.book Page 420 Friday, April 28, 2017 10:18 AM
