Page 411 of 452

4118-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM99Q24FI

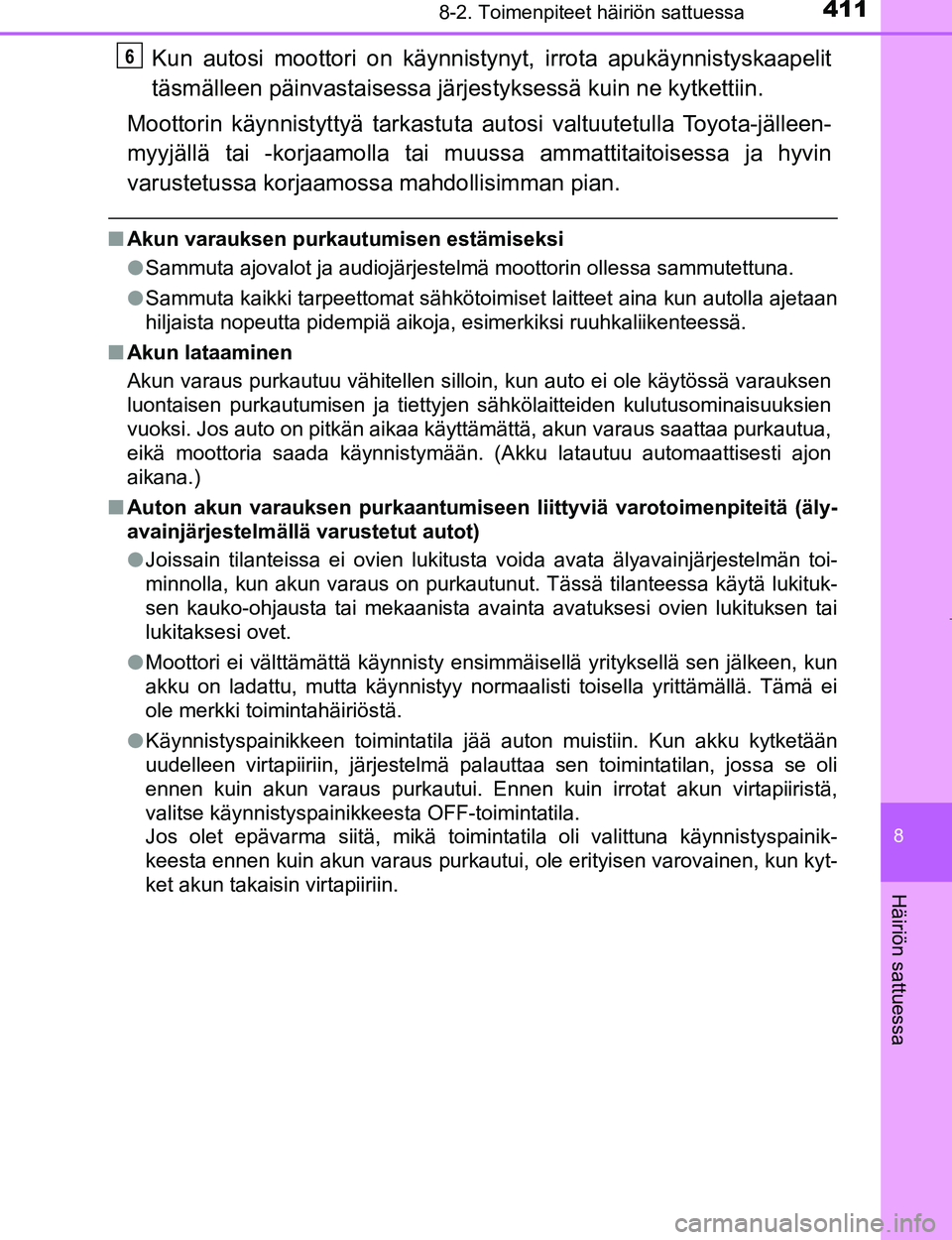

Kun autosi moottori on käynnistynyt, irrota apukäynnistyskaapelit
täsmälleen päinvastaisessa järjes tyksessä kuin ne kytkettiin.
Moottorin käynnistyttyä tarkastuta au tosi valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamol la tai muussa ammattit aitoisessa ja hyvin
varustetussa korjaamos sa mahdollisimman pian.
nAkun varauksen purkautumisen estämiseksi
lSammuta ajovalot ja audiojärjestelmä moottorin ollessa sammutettuna.
l Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
n Akun lataaminen
Akun varaus purkautuu vähitellen silloin, kun auto ei ole käytössä varauksen
luontaisen purkautumisen ja tiettyjen sähkölaitteiden kulutusominaisuuksien
vuoksi. Jos auto on pitkän aikaa käyttämättä, akun varaus saattaa purkautua,
eikä moottoria saada käynnistymään. (Akku latautuu automaattisesti ajon
aikana.)
n Auton akun varauksen purkaantumiseen liittyviä varotoimenpiteitä (äly-
avainjärjestelmällä varustetut autot)
l Joissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun akun varaus on purkautunut. Tässä tilanteessa käytä lukituk-
sen kauko-ohjausta tai mekaanista avainta avatuksesi ovien lukituksen tai
lukitaksesi ovet.
l Moottori ei välttämättä käynnisty ensimmäisellä yrityksellä sen jälkeen, kun
akku on ladattu, mutta käynnistyy normaalisti toisella yrittämällä. Tämä ei
ole merkki toimintahäiriöstä.
l Käynnistyspainikkeen toimintatila jää auton muistiin. Kun akku kytketään
uudelleen virtapiiriin, järjestelmä palauttaa sen toimintatilan, j\
ossa se oli
ennen kuin akun varaus purkautui. Ennen kuin irrotat akun virtapiiristä,
valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä, mikä toimintatila oli valittuna käynnistyspainik-
keesta ennen kuin akun varaus purkautui, ole erityisen varovainen, kun kyt-
ket akun takaisin virtapiiriin.
6
OM99Q24FI.book Page 411 Mo nday, March 27, 2017 10:52 AM
Page 412 of 452

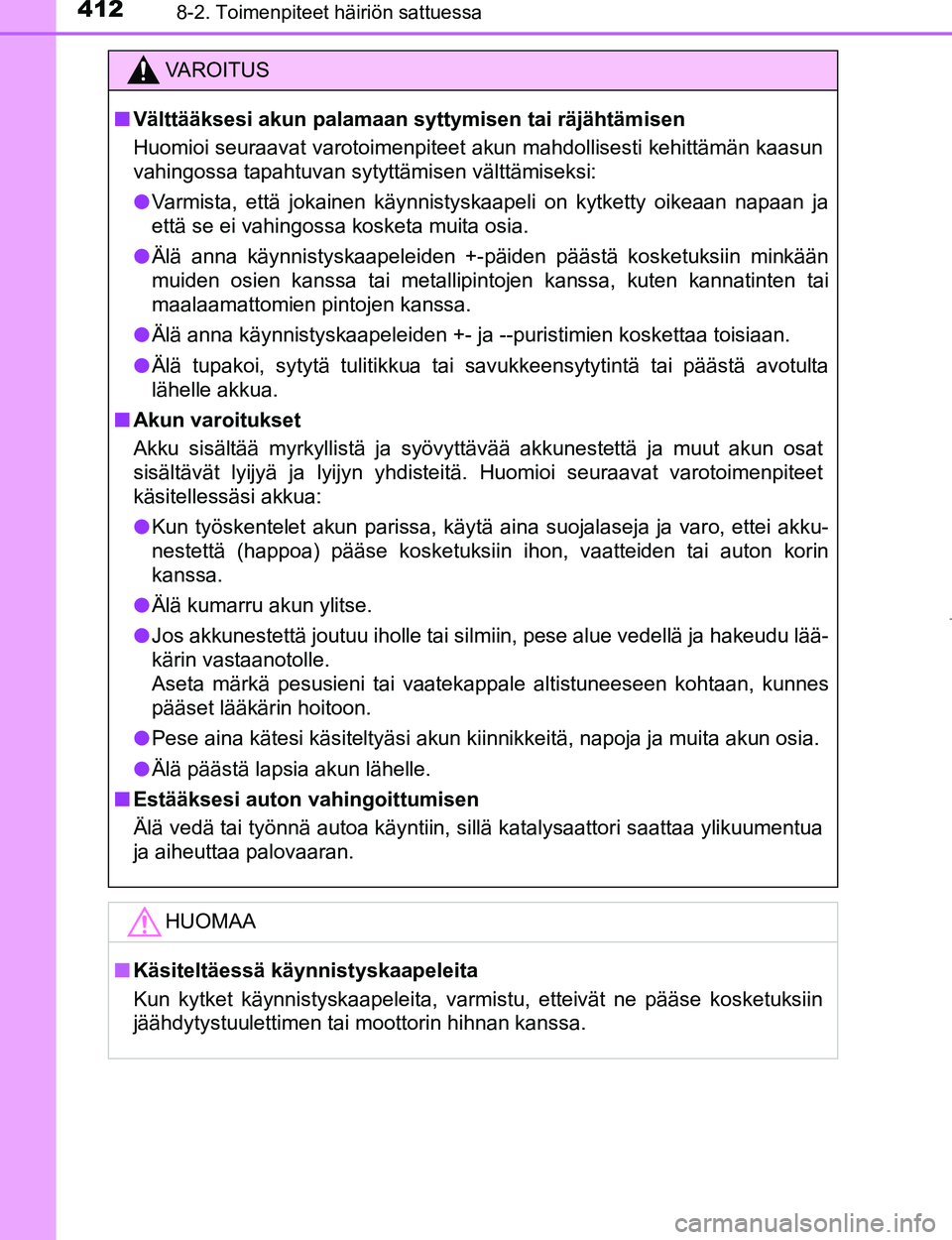

4128-2. Toimenpiteet häiriön sattuessa
OM99Q24FI
VAROITUS
nVälttääksesi akun palamaan syt tymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet akun mahdollisesti kehittämän kaasun
vahingossa tapahtuvan sytyttämisen välttämiseksi:
l Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
l Älä anna käynnistyskaapeleiden +-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa, kuten kannatinten tai
maalaamattomien pintojen kanssa.
l Älä anna käynnistyskaapeleiden +- ja --puristimien koskettaa to\
isiaan.
l Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle akkua.
n Akun varoitukset
Akku sisältää myrkyllistä ja syövyttävää akkunes\
tettä ja muut akun osat
sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi akkua:
l Kun työskentelet akun parissa, käytä aina suojalaseja ja varo, ettei akku-
nestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
l Älä kumarru akun ylitse.
l Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
l Pese aina kätesi käsiteltyäsi akun kiinnikkeitä, napoja ja muita akun osia.
l Älä päästä lapsia akun lähelle.
n Estääksesi auton vahingoittumisen
Älä vedä tai työnnä autoa käyntiin, sillä katalysaattori saattaa ylikuumentua
ja aiheuttaa palovaaran.
HUOMAA
nKäsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimen tai moottorin hihnan kanssa.
OM99Q24FI.book Page 412 Mo nday, March 27, 2017 10:52 AM
Page 413 of 452

4138-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM99Q24FI

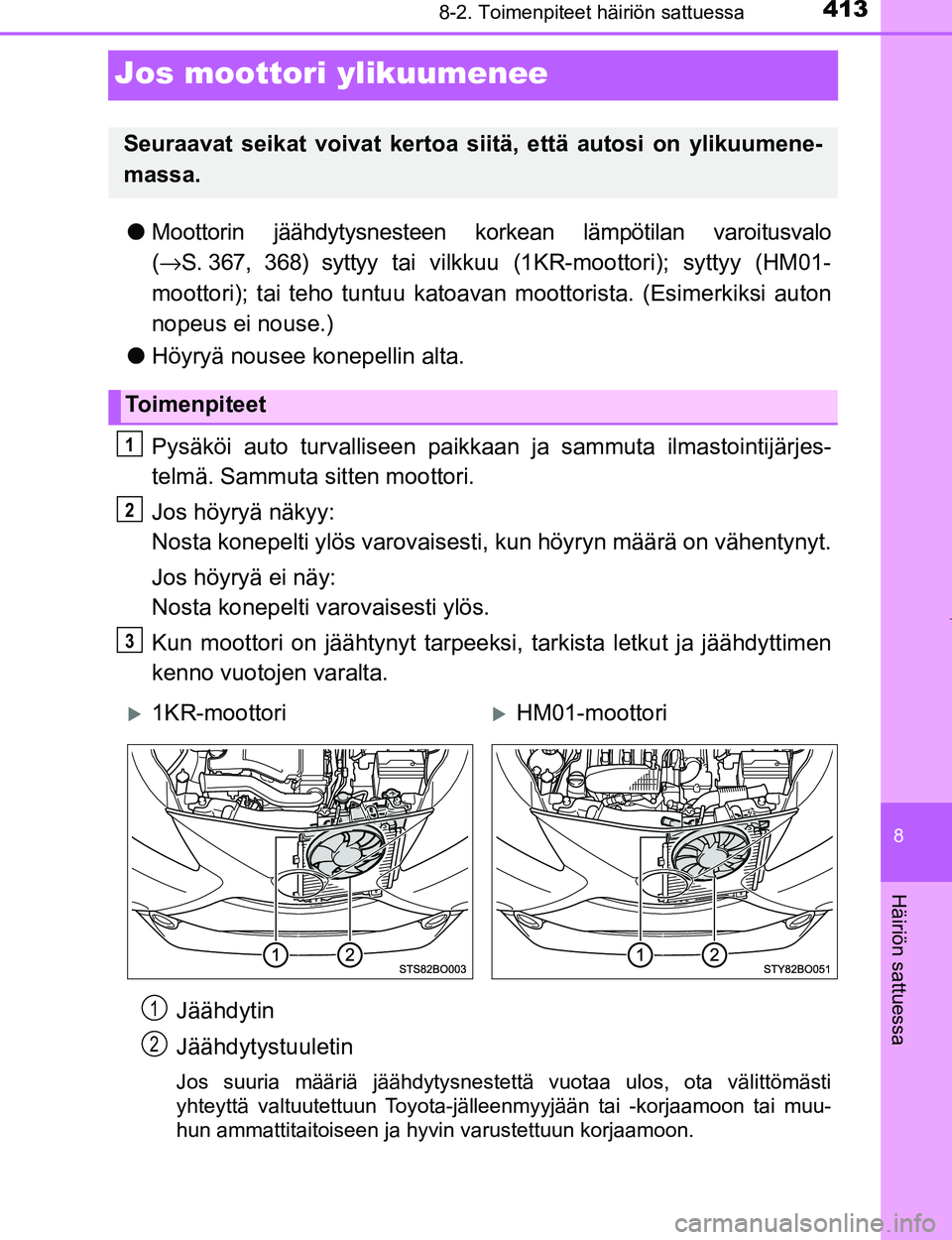

Jos moottori ylikuumenee
lMoottorin jäähdytysnesteen korkean lämpötilan varoitusvalo
(→ S. 367, 368) syttyy tai vilkkuu (1KR-moottori); syttyy (HM01-
moottori); tai teho tuntuu katoavan moottorista. (Esimerkiksi auton
nopeus ei nouse.)
l Höyryä nousee konepellin alta.
Pysäköi auto turvalliseen paikkaa n ja sammuta ilmastointijärjes-
telmä. Sammuta si tten moottori.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti varovaisesti ylös.
Kun moottori on jäähtynyt tarpeeksi , tarkista letkut ja jäähdyttimen
kenno vuotojen varalta.
Jäähdytin
Jäähdytystuuletin
Jos suuria määriä jäähdytysnestettä vuotaa ulos, ota välittömästi
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.
To i m e n p i t e e t
1
2
3
1KR-moottoriHM01-moottori
1
2
OM99Q24FI.book Page 413 Mo nday, March 27, 2017 10:52 AM
Page 414 of 452

4148-2. Toimenpiteet häiriön sattuessa
OM99Q24FI

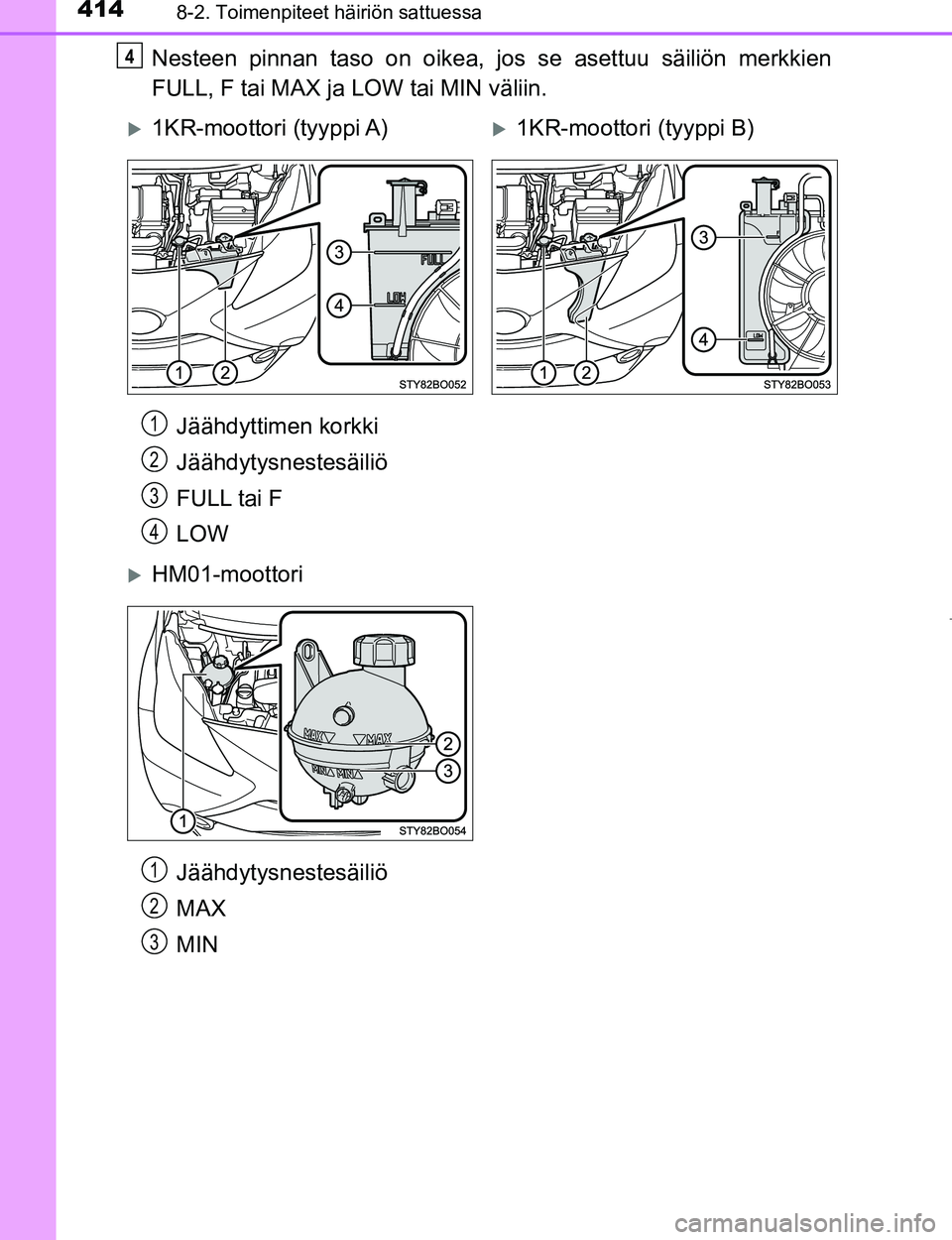

Nesteen pinnan taso on oikea, jos se asettuu säiliön merkkien
FULL, F tai MAX ja LOW tai MIN väliin.
Jäähdyttimen korkki
Jäähdytysnestesäiliö
FULL tai F
LOW
Jäähdytysnestesäiliö
MAX
MIN4
1KR-moottori (tyyppi A)1KR-moottori (tyyppi B)
1
2
3
4
HM01-moottori
1
2
3
OM99Q24FI.book Page 414 Mo nday, March 27, 2017 10:52 AM
Page 415 of 452

4158-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM99Q24FI

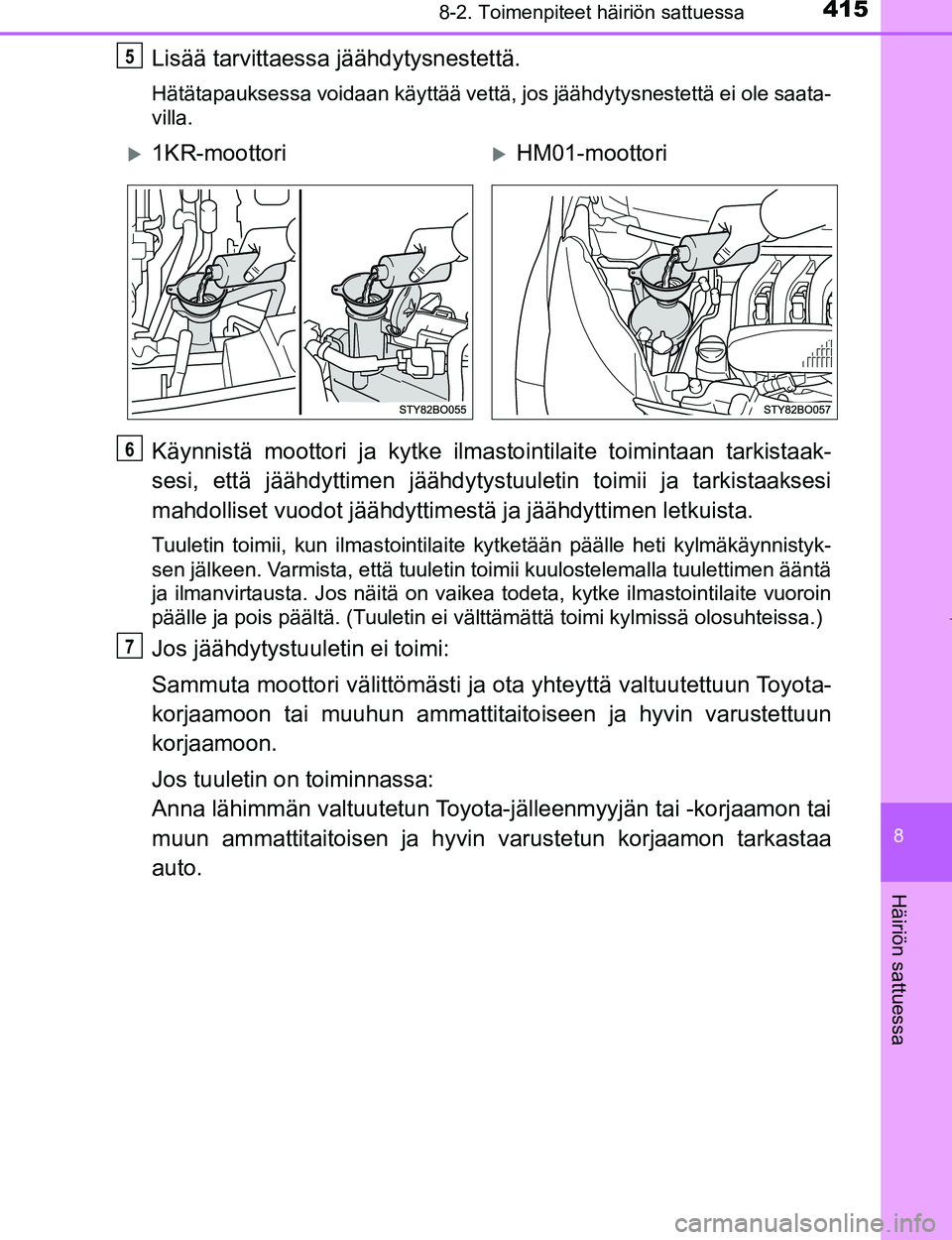

Lisää tarvittaessa jäähdytysnestettä.
Hätätapauksessa voidaan käyttää vettä, jos jäähdytysnestettä ei ole saata-
villa.
Käynnistä moottori ja kytke ilmast ointilaite toimintaan tarkistaak-
sesi, että jäähdyttimen jäähdytyst uuletin toimii ja tarkistaaksesi
mahdolliset vuodot jäähdyttimest ä ja jäähdyttimen letkuista.
Tuuletin toimii, kun ilmastointilaite kytketään päälle heti k\
ylmäkäynnistyk-
sen jälkeen. Varmista, että tuuletin toimii kuulostelemalla tuulettimen ääntä
ja ilmanvirtausta. Jos näitä on vaikea todeta, kytke ilmastointilaite vuoroin
päälle ja pois päältä. (Tuuletin ei välttämättä toimi kylmissä olosuhteissa.)
Jos jäähdytystuuletin ei toimi:
Sammuta moottori välittömästi ja ot a yhteyttä valtuutettuun Toyota-
korjaamoon tai muuhun ammattitai toiseen ja hyvin varustettuun
korjaamoon.
Jos tuuletin on toiminnassa:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa
auto.
5
1KR-moottoriHM01-moottori
6
7
OM99Q24FI.book Page 415 Mo nday, March 27, 2017 10:52 AM
Page 416 of 452

4168-2. Toimenpiteet häiriön sattuessa
OM99Q24FI

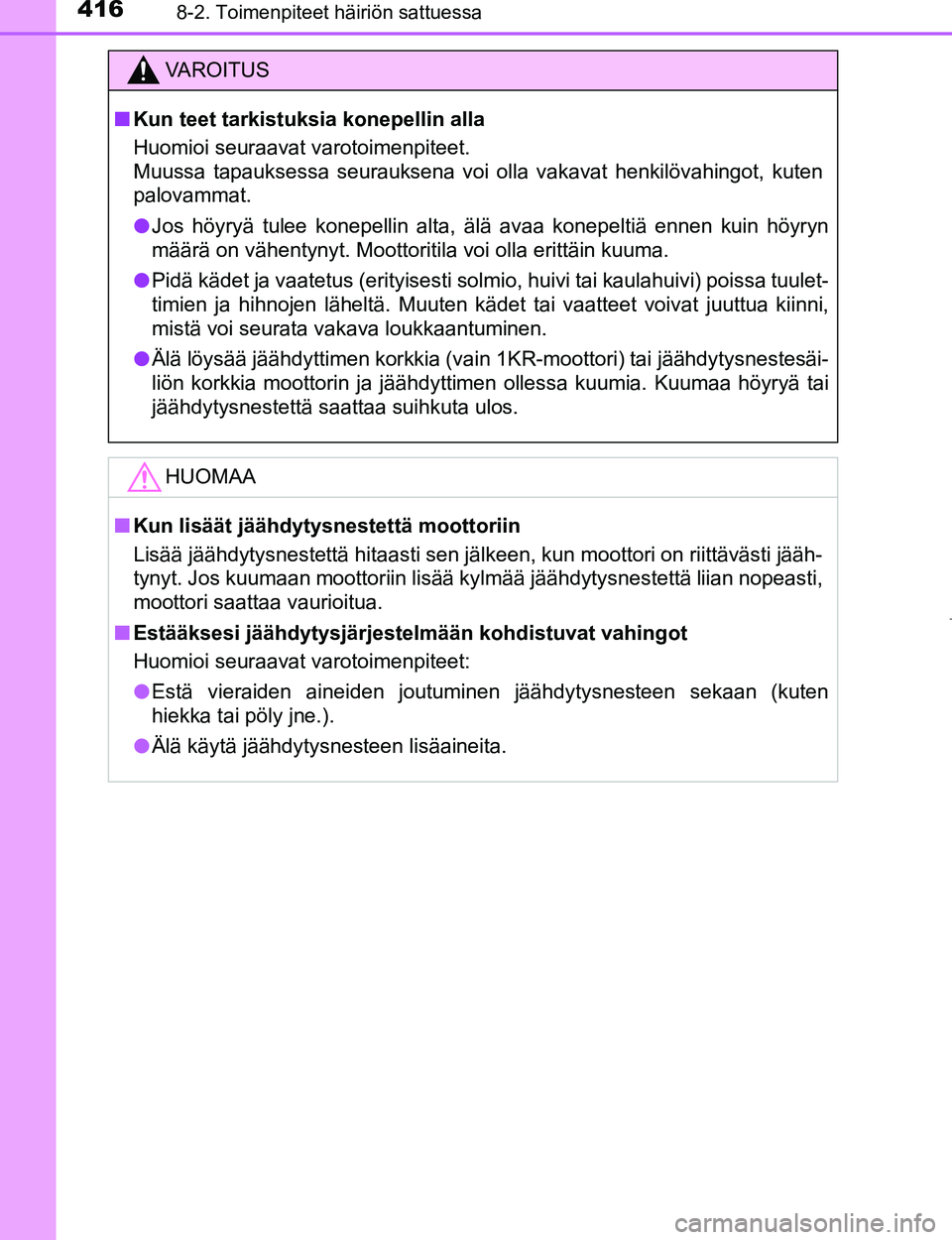

VAROITUS
nKun teet tarkistuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla vakavat henkilövahingot, kuten
palovammat.
l Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.
l Pidä kädet ja vaatetus (erityisesti solmio, huivi tai kaulahuivi) poissa tuulet-
timien ja hihnojen läheltä. Muuten kädet tai vaatteet voivat juuttua kiinni,
mistä voi seurata vakava loukkaantuminen.
l Älä löysää jäähdyttimen korkkia (vain 1KR-moottori) tai jäähdytysnestesäi-
liön korkkia moottorin ja jäähdyttimen ollessa kuumia. Kuumaa höyryä tai
jäähdytysnestettä saattaa suihkuta ulos.
HUOMAA
nKun lisäät jäähdytysnestettä moottoriin
Lisää jäähdytysnestettä hitaasti sen jälkeen, kun moottori on riittävästi jääh-
tynyt. Jos kuumaan moottoriin lisää kylmää jäähdytysnestettä liian nopeasti,
moottori saattaa vaurioitua.
n Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
l Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (ku\
ten
hiekka tai pöly jne.).
l Älä käytä jäähdytysnesteen lisäaineita.
OM99Q24FI.book Page 416 Mo nday, March 27, 2017 10:52 AM
Page 417 of 452

4178-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM99Q24FI

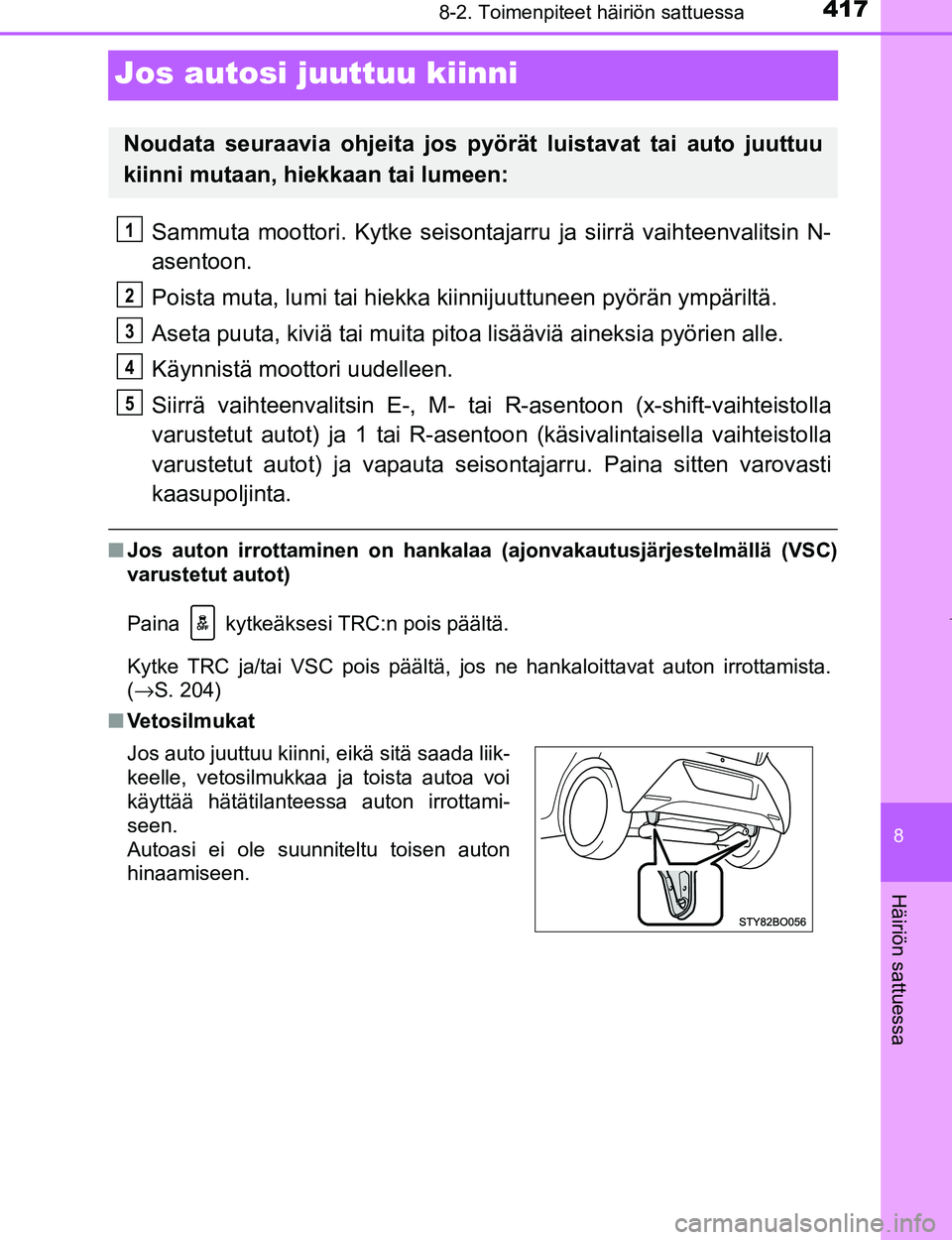

Jos autosi juuttuu kiinni
Sammuta moottori. Kytke seisontajarru ja siirrä vaihteenvalitsin N-
asentoon.
Poista muta, lumi tai hiekka kiinnijuuttuneen pyörän ympäriltä.
Aseta puuta, kiviä tai muita pit oa lisääviä aineksia pyörien alle.
Käynnistä moottori uudelleen.
Siirrä vaihteenvalitsin E-, M- tai R-asentoon (x-shi ft-vaihteistolla
varustetut autot) ja 1 tai R-asentoo n (käsivalintaisella vaihteistolla
varustetut autot) ja vapauta seis ontajarru. Paina sitten varovasti
kaasupoljinta.
n Jos auton irrottaminen on hankalaa (ajonvakautusjärjestelmällä (VSC)
varustetut autot)
Paina kytkeäksesi TRC:n pois päältä.
Kytke TRC ja/tai VSC pois päältä, jo s ne hankaloittavat auton irrottamista.
( →S. 204)
n Vetosilmukat
Noudata seuraavia ohjeita jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Jos auto juuttuu kiinni, eikä sitä saada liik-
keelle, vetosilmukkaa ja toista autoa voi
käyttää hätätilanteessa auton irrottami-
seen.
Autoasi ei ole suunniteltu toisen auton
hinaamiseen.
1
2
3
4
5
OM99Q24FI.book Page 417 Mo nday, March 27, 2017 10:52 AM
Page 418 of 452

4188-2. Toimenpiteet häiriön sattuessa
OM99Q24FI

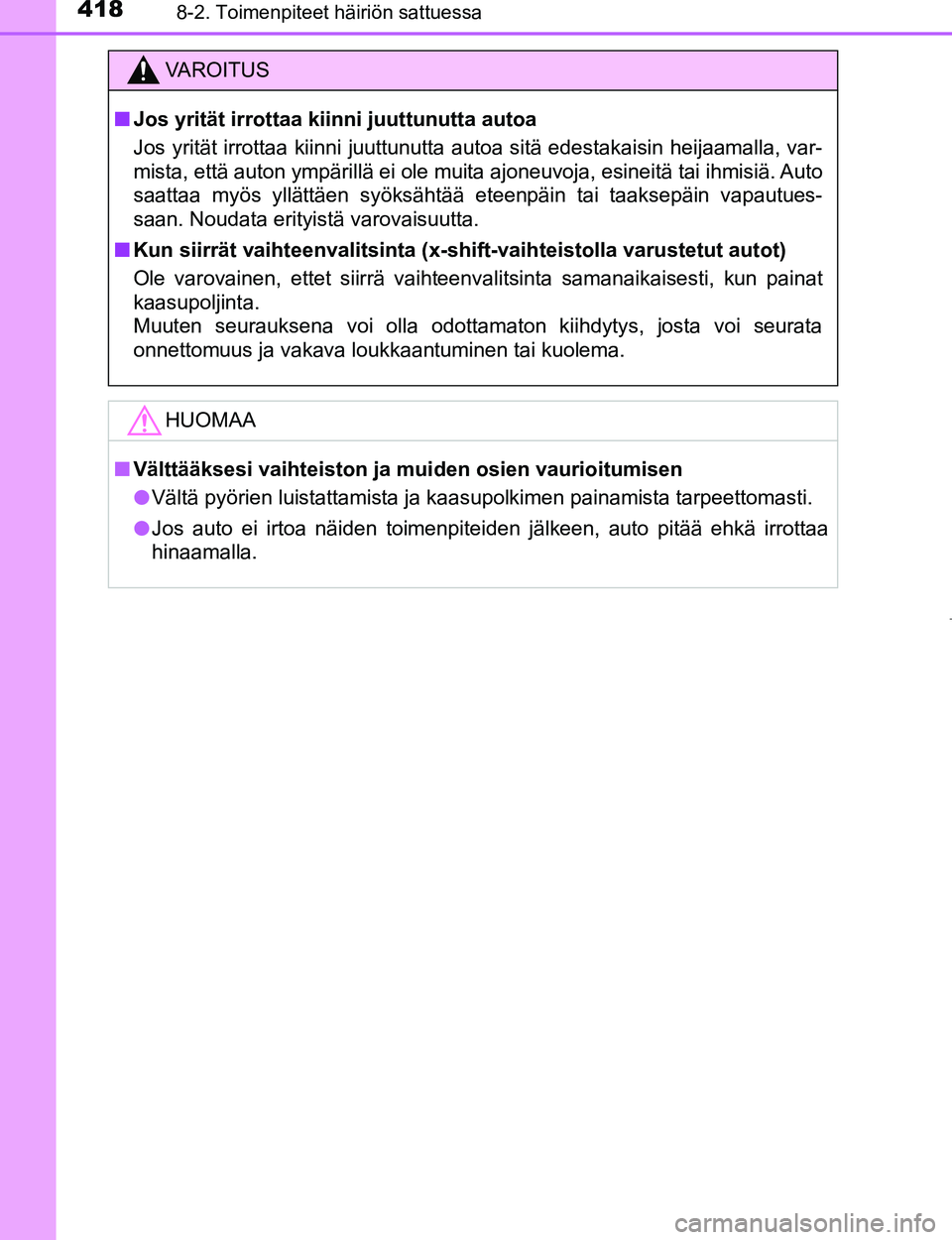

VAROITUS
nJos yrität irrottaa kiin ni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla, var-
mista, että auton ympärillä ei ole muita ajoneuvoja, esineitä\
tai ihmisiä. Auto
saattaa myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautues-
saan. Noudata erityistä varovaisuutta.
n Kun siirrät vaihteenvalitsinta (x-shi ft-vaihteistolla varustetut autot)
Ole varovainen, ettet siirrä vaihteenvalitsinta samanaikaisesti, kun painat
kaasupoljinta.
Muuten seurauksena voi olla odottamaton kiihdytys, josta voi seurata
onnettomuus ja vakava loukkaantuminen tai kuolema.
HUOMAA
n Välttääksesi vaihteiston ja muiden osien vaurioitumisen
l Vältä pyörien luistattamista ja kaasupolkimen painamista tarpeettomasti.
l Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää ehkä irrottaa
hinaamalla.
OM99Q24FI.book Page 418 Mo nday, March 27, 2017 10:52 AM
Page 419 of 452

419
9Tekniset tiedot
OM99Q24FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine,öljyn määrä jne.) .............. 420
Polttoainetietoa .................. 433
9-2. Muutettavat asetukset Muutettavat asetukset........ 435
9-3. Alustettavat kohteet Alustettavat kohteet ........... 436
OM99Q24FI.book Page 419 Mo nday, March 27, 2017 10:52 AM
Page 420 of 452

4209-1. Tekniset tiedot
OM99Q24FI

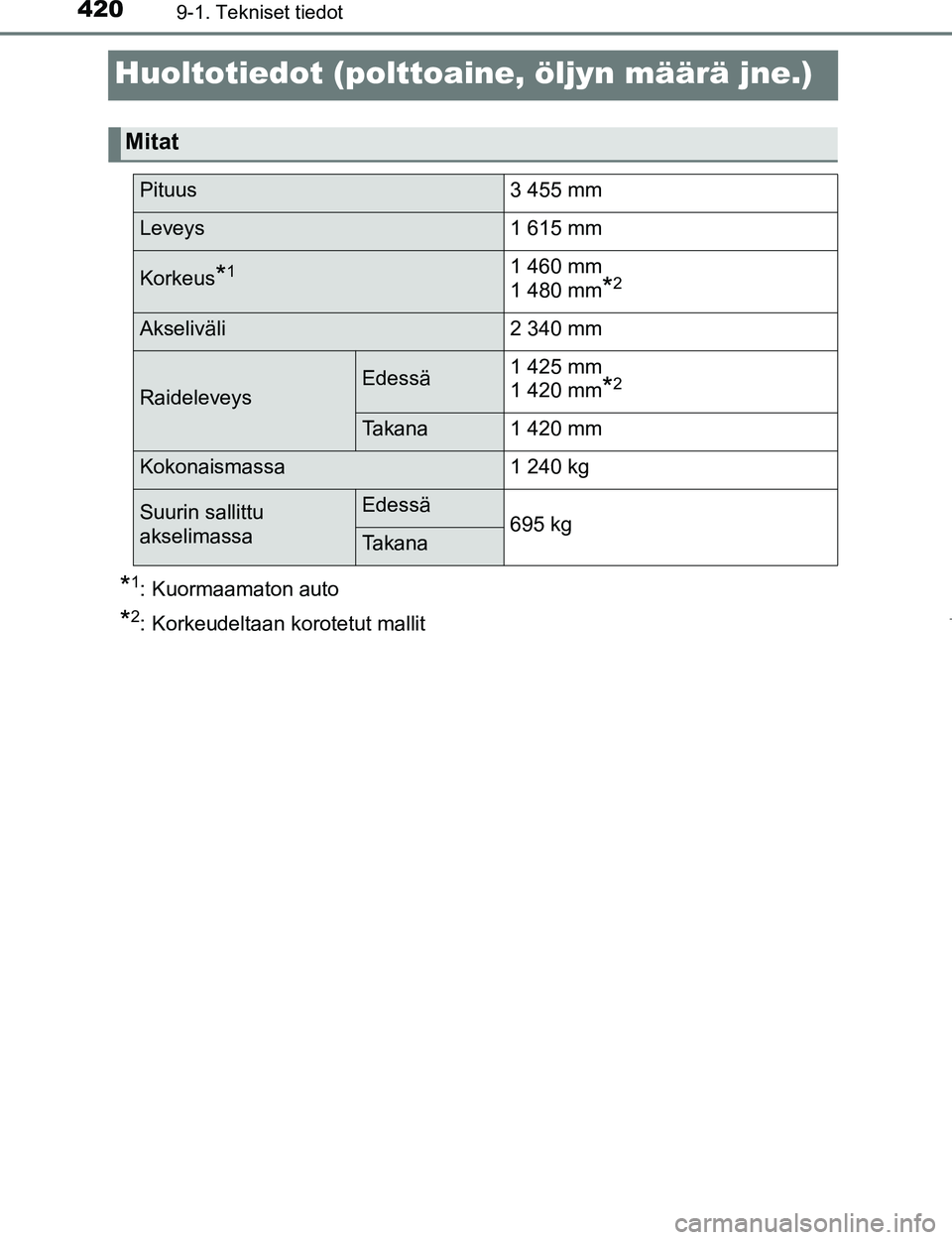

Huoltotiedot (polttoaine, öljyn määrä jne.)
*1: Kuormaamaton auto
*2: Korkeudeltaan korotetut mallit
Mitat
Pituus3 455 mm
Leveys1 615 mm
Korkeus*11 460 mm
1 480 mm
*2
Akseliväli2 340 mm
RaideleveysEdessä1 425 mm
1 420 mm
*2
Takana1 420 mm
Kokonaismassa1 240 kg
Suurin sallittu
akselimassaEdessä695 kgTakana
OM99Q24FI.book Page 420 Mo nday, March 27, 2017 10:52 AM
