TOYOTA AYGO 2017 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2017, Model line: AYGO, Model: TOYOTA AYGO 2017Pages: 452, PDF Size: 31.21 MB
Page 421 of 452

4219-1. Tekniset tiedot
9
Tekniset tiedot
OM99Q24FI

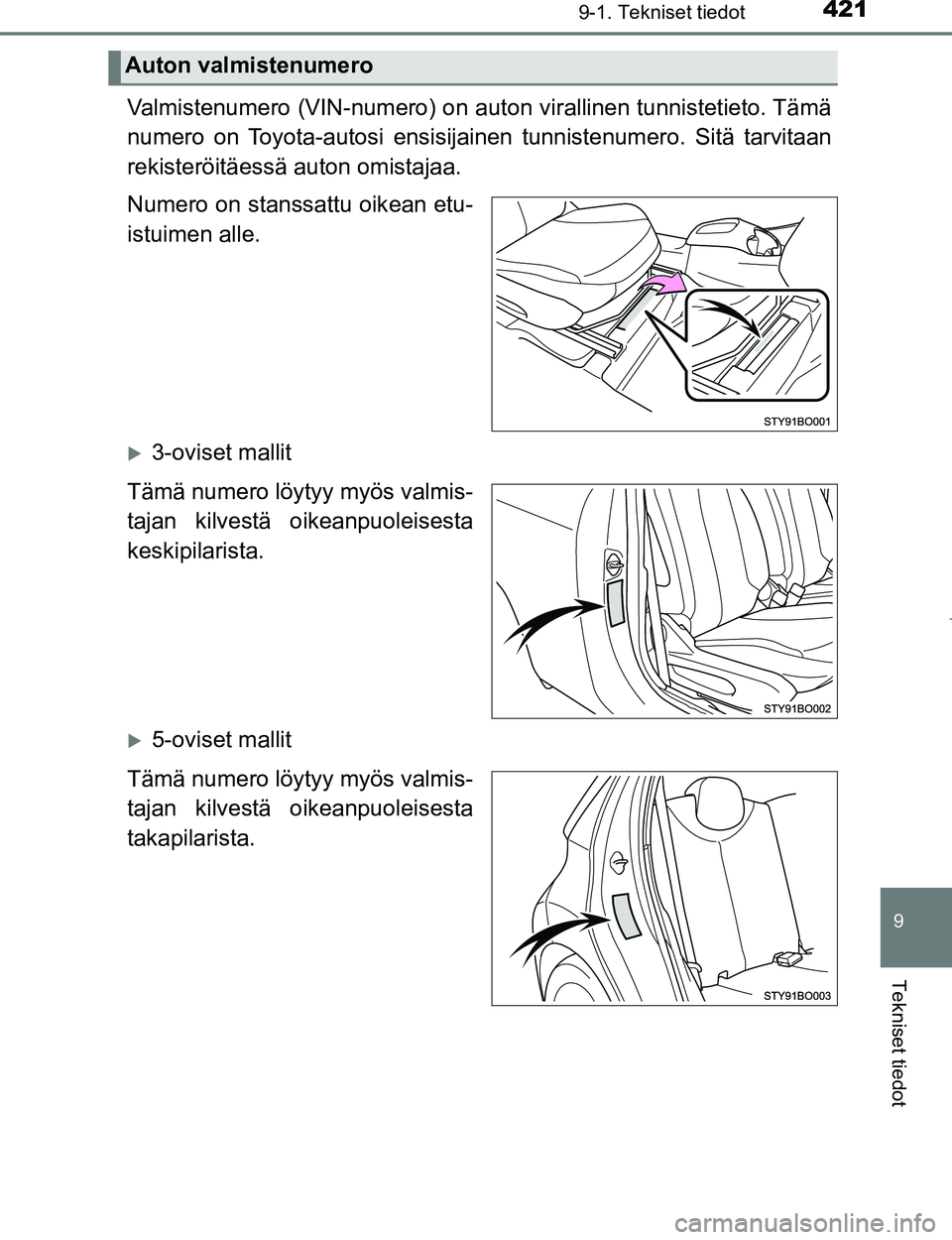

Valmistenumero (VIN-numero) on auton virallinen tunnistetieto. Tämä
numero on Toyota-autosi ensisijainen tunnistenumero. Sitä tarvitaan
rekisteröitäessä auton omistajaa.
Numero on stanssattu oikean etu-
istuimen alle.
3-oviset mallit
Tämä numero löytyy myös valmis-
tajan kilvestä oikeanpuoleisesta
keskipilarista.
5-oviset mallit
Tämä numero löytyy myös valmis-
tajan kilvestä oikeanpuoleisesta
takapilarista.
Auton valmistenumero
OM99Q24FI.book Page 421 Mo nday, March 27, 2017 10:52 AM
Page 422 of 452

4229-1. Tekniset tiedot
OM99Q24FI
1KR-moottori
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä moot-tori käyttölämpöiseksi ja sammuta se, odota vähintään 5 minuuttia ja tar-
kasta öljyn taso mittatikusta.

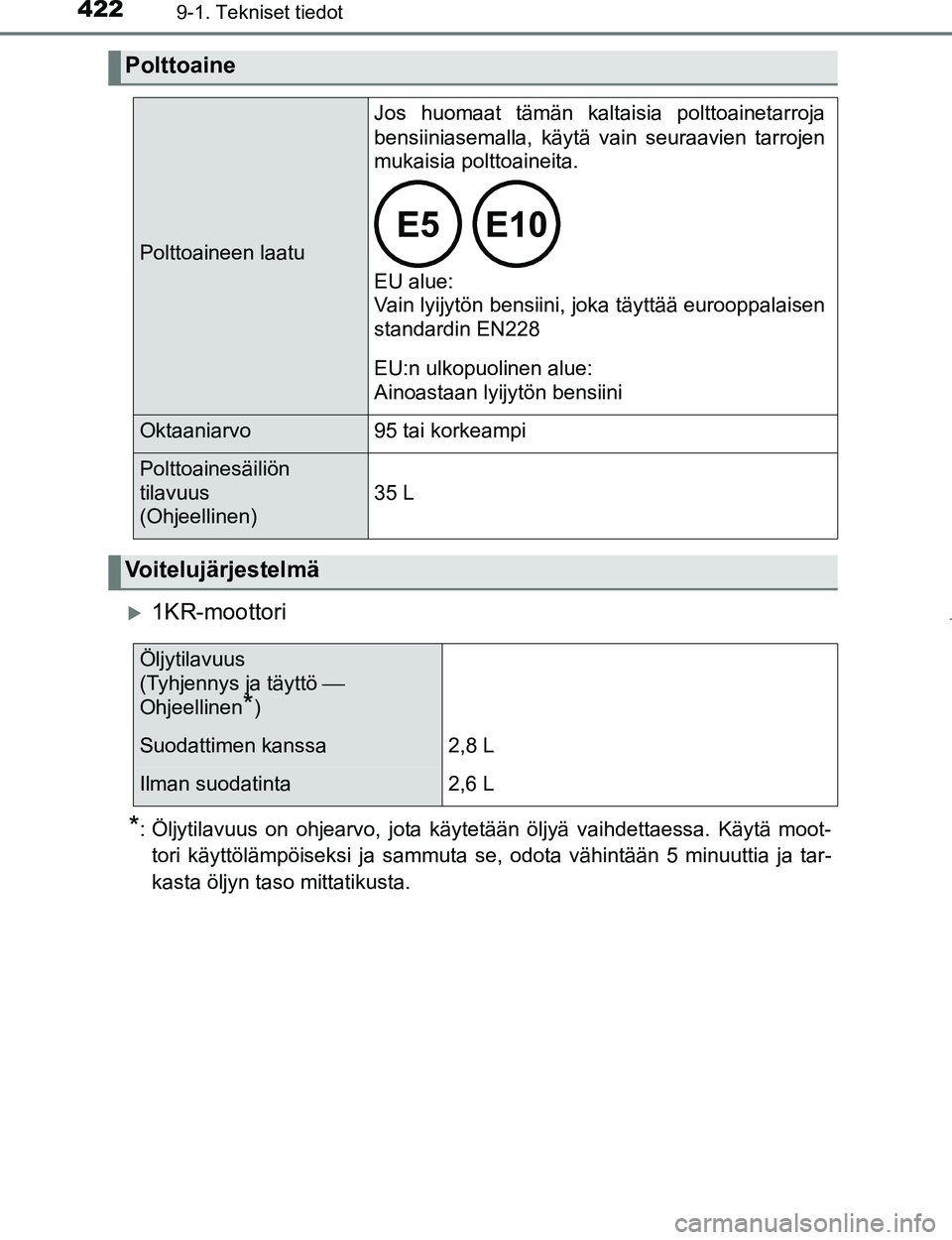

Polttoaine
Polttoaineen laatu
Jos huomaat tämän kaltaisia polttoainetarroja
bensiiniasemalla, käytä vain seuraavien tarrojen
mukaisia polttoaineita.
EU alue:
Vain lyijytön bensiini, joka täyttää eurooppalaisen
standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön
tilavuus
(Ohjeellinen)
35 L
Voitelujärjestelmä
Öljytilavuus
(Tyhjennys ja täyttö ⎯
Ohjeellinen
*)
Suodattimen kanssa2,8 L
Ilman suodatinta2,6 L
OM99Q24FI.book Page 422 Mo nday, March 27, 2017 10:52 AM
Page 423 of 452

4239-1. Tekniset tiedot
9
Tekniset tiedot
OM99Q24FIn

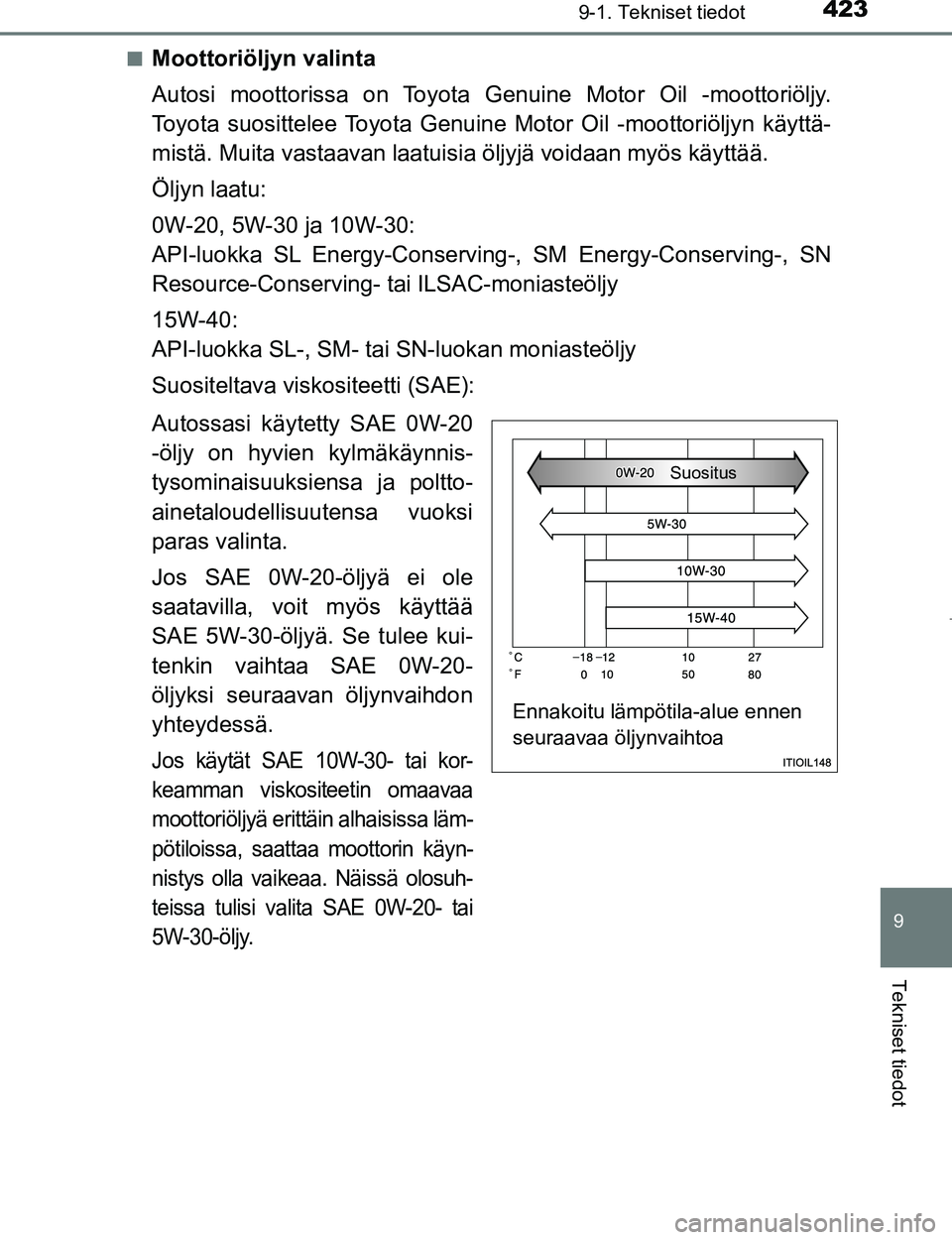

Moottoriöljyn valinta
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -moottoriöljyn käyttä-
mistä. Muita vastaavan laatuisia
öljyjä voidaan myös käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API-luokka SL Energy-Conserving-, SM Energy-Conserving-, SN
Resource-Conserving- tai ILSAC-moniasteöljy
15W-40:
API-luokka SL-, SM- tai SN-luokan moniasteöljy
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole
saatavilla, voit myös käyttää
SAE 5W-30-öljyä. Se tulee kui-
tenkin vaihtaa SAE 0W-20-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaavaa
moottoriöljyä erittäin alhaisissa läm-
pötiloissa, saattaa moottorin käyn-
nistys olla vaikeaa. Näissä olosuh-
teissa tulisi valita SAE 0W-20- tai
5W-30-öljy.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
OM99Q24FI.book Page 423 Mo nday, March 27, 2017 10:52 AM
Page 424 of 452

4249-1. Tekniset tiedot
OM99Q24FI
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluok ituksessa 0W-20 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Viskositeeti ltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai er ittäin raskaan kuormituksen olo-
suhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekiste röidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: API SERVICE SN tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: SAE 0W-20 tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: Resource-Conserving
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM99Q24FI.book Page 424 Mo nday, March 27, 2017 10:52 AM
Page 425 of 452

4259-1. Tekniset tiedot
9
Tekniset tiedot
OM99Q24FI

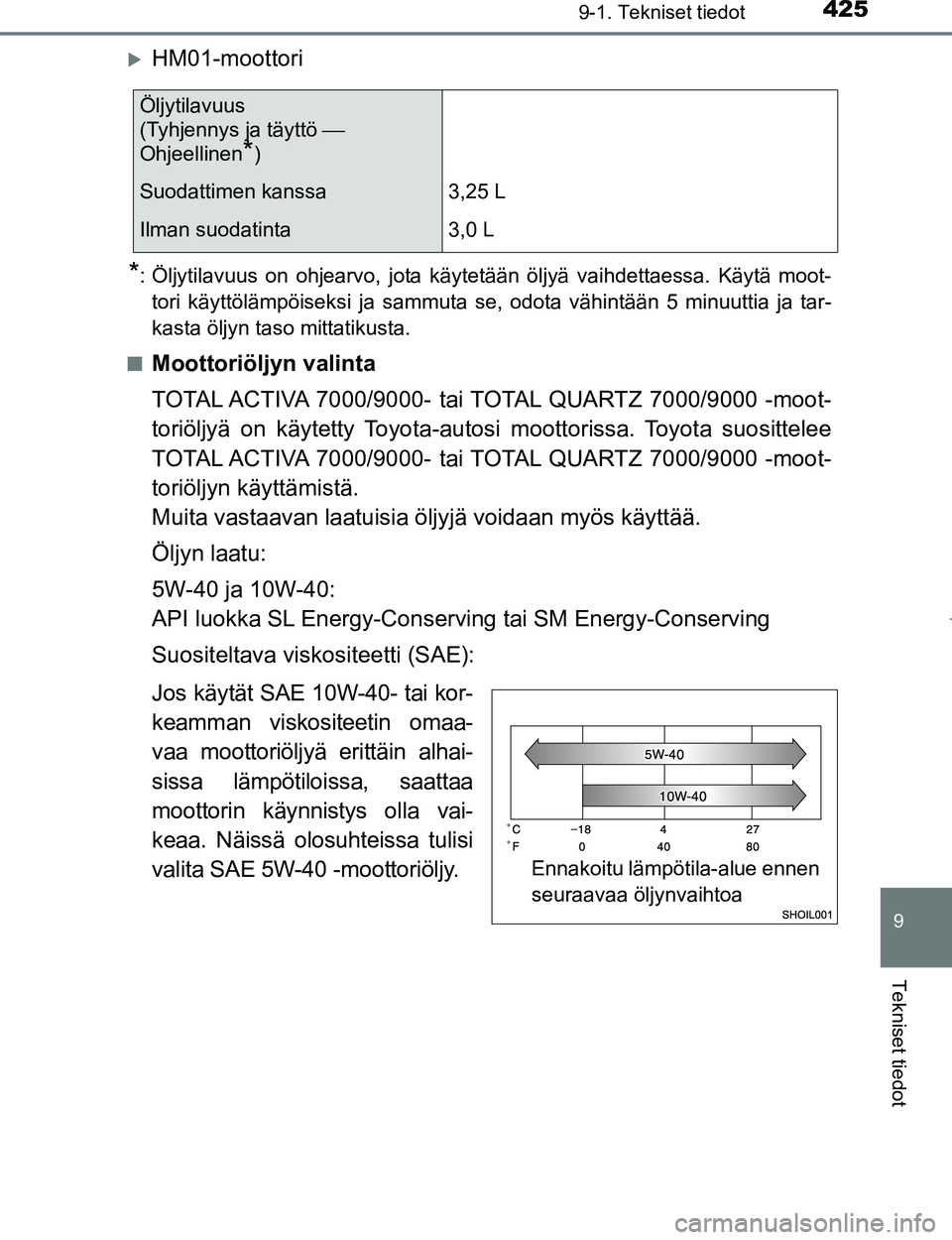

HM01-moottori
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä moot-tori käyttölämpöiseksi ja sammuta se, odota vähintään 5 minuuttia ja tar-
kasta öljyn taso mittatikusta.
n
Moottoriöljyn valinta
TOTAL ACTIVA 7000/9000- tai TOTAL QUARTZ 7000/9000 -moot-
toriöljyä on käytetty Toyota-autosi moottorissa. Toyota suosittelee
TOTAL ACTIVA 7000/9000- tai TOTAL QUARTZ 7000/9000 -moot-
toriöljyn käyttämistä.
Muita vastaavan laatuisia öljy jä voidaan myös käyttää.
Öljyn laatu:
5W-40 ja 10W-40:
API luokka SL Energy-Conserving tai SM Energy-Conserving
Suositeltava viskositeetti (SAE):
Jos käytät SAE 10W-40- tai kor-
keamman viskositeetin omaa-
vaa moottoriöljyä erittäin alhai-
sissa lämpötiloissa, saattaa
moottorin käynnistys olla vai-
keaa. Näissä olosuhteissa tulisi
valita SAE 5W-40 -moottoriöljy.
Öljytilavuus
(Tyhjennys ja täyttö ⎯
Ohjeellinen
*)
Suodattimen kanssa3,25 L
Ilman suodatinta3,0 L
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
OM99Q24FI.book Page 425 Mo nday, March 27, 2017 10:52 AM
Page 426 of 452

4269-1. Tekniset tiedot
OM99Q24FI
Öljyn viskositeetti (5W-40 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluok ituksessa 5W-40 5W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 40 luokassa 5W-40 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Viskositeeti ltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai er ittäin raskaan kuormituksen olo-
suhteissa.
Öljyastioiden tarrojen tulkitseminen:
API-rekisteröity merkki on lisätt y öljyastioihin auttamaan oikean
öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: API SERVICE SM tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: SAE 5W-40 tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: Energy-Conserving ker-
too siitä, että öljyllä on polttoainet-
ta säästäviä ja ympäristön huomi-
oivia ominaisuuksia.
OM99Q24FI.book Page 426 Mo nday, March 27, 2017 10:52 AM
Page 427 of 452

4279-1. Tekniset tiedot
9
Tekniset tiedot
OM99Q24FI

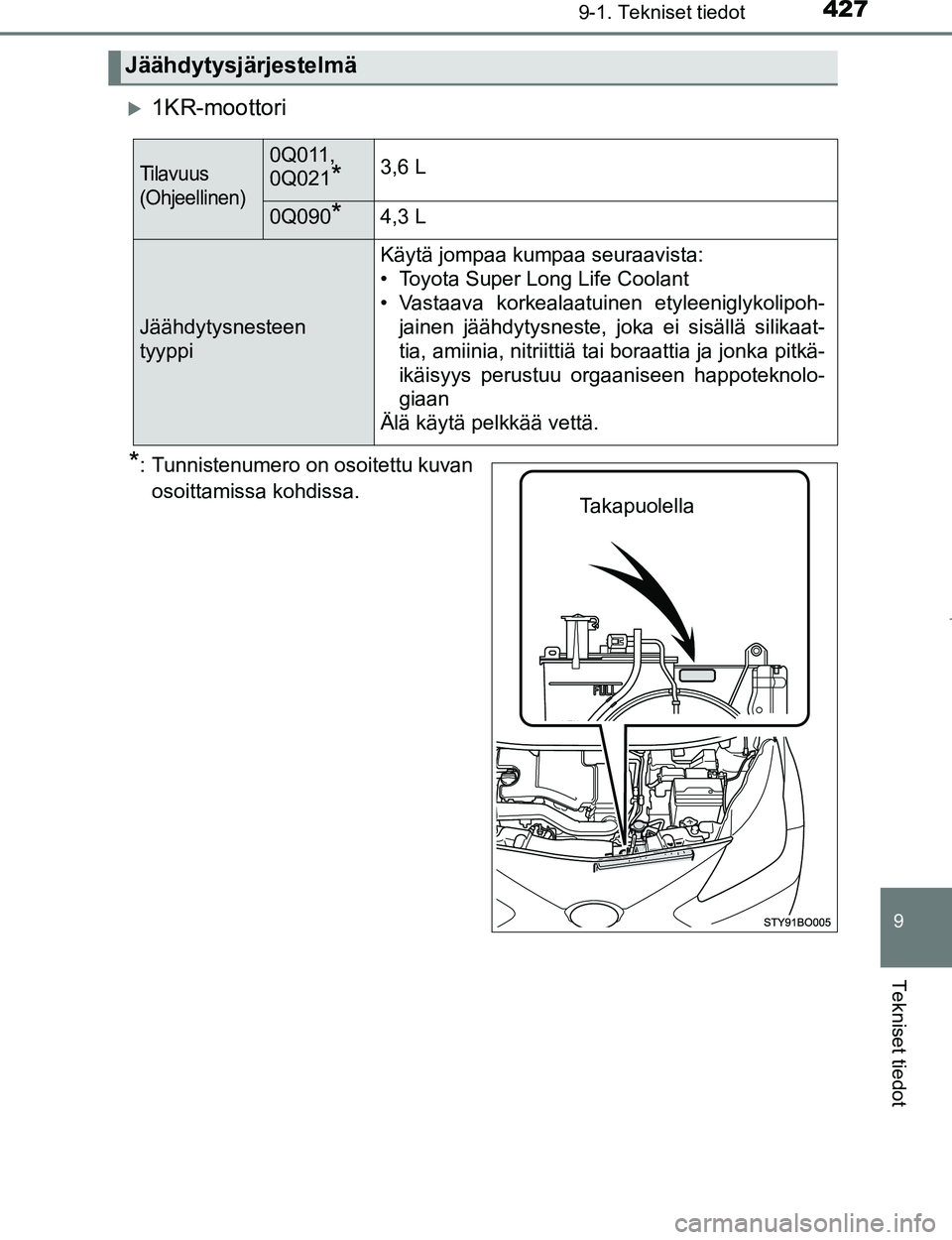

1KR-moottori
*: Tunnistenumero on osoitettu kuvanosoittamissa kohdissa.
Jäähdytysjärjestelmä
Tilavuus
(Ohjeellinen)0Q011,
0Q021
*3,6 L
0Q090*4,3 L
Jäähdytysnesteen
tyyppi
Käytä jompaa kumpaa seuraavista:
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykolipoh- jainen jäähdytysneste, joka ei sisällä silikaat-
tia, amiinia, nitriittiä tai boraattia ja jonka pitkä-
ikäisyys perustuu orgaaniseen happoteknolo-
giaan
Älä käytä pelkkää vettä.
Takapuolella
OM99Q24FI.book Page 427 Mo nday, March 27, 2017 10:52 AM
Page 428 of 452

4289-1. Tekniset tiedot
OM99Q24FI

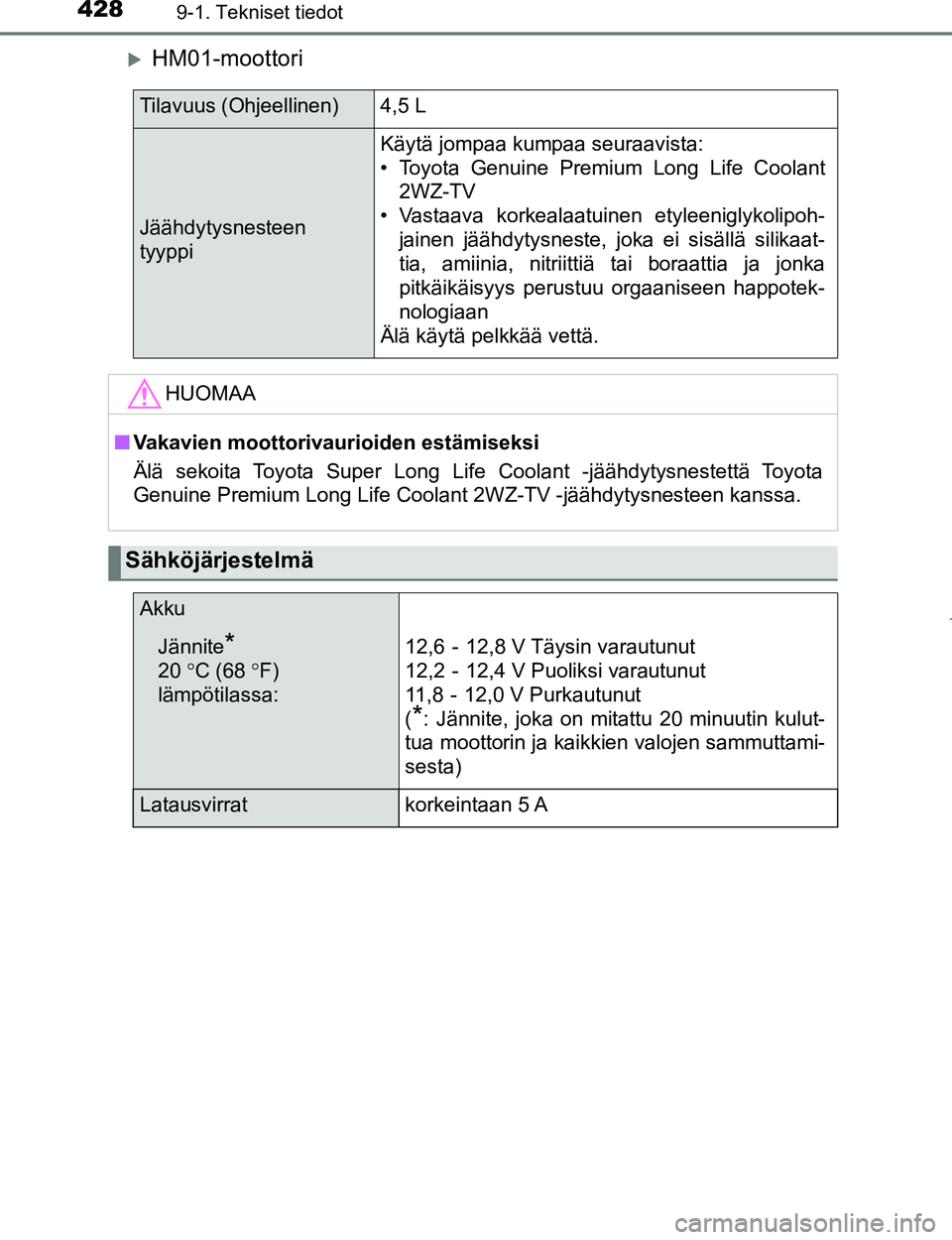

HM01-moottori
Tilavuus (Ohjeellinen)4,5 L
Jäähdytysnesteen
tyyppi
Käytä jompaa kumpaa seuraavista:
• Toyota Genuine Premium Long Life Coolant2WZ-TV
• Vastaava korkealaatuinen etyleeniglykolipoh- jainen jäähdytysneste, joka ei sisällä silikaat-
tia, amiinia, nitriittiä tai boraattia ja jonka
pitkäikäisyys perustuu orgaaniseen happotek-
nologiaan
Älä käytä pelkkää vettä.
HUOMAA
n Vakavien moottorivaurioiden estämiseksi
Älä sekoita Toyota Super Long Life Coolant -jäähdytysnestettä Toyota
Genuine Premium Long Life Coolant 2WZ-TV -jäähdytysnesteen kanssa.
Sähköjärjestelmä
Akku
Jännite*
20 ° C (68 °F)
lämpötilassa:12,6 - 12,8 V Täysin varautunut
12,2
- 12,4 V Puoliksi varautunut
11 , 8
- 12,0 V Purkautunut
(
*: Jännite, joka on mitattu 20 minuutin kulut-
tua moottorin ja kaikkien valojen sammuttami-
sesta)
Latausvirratkorkeintaan 5 A
OM99Q24FI.book Page 428 Mo nday, March 27, 2017 10:52 AM
Page 429 of 452

4299-1. Tekniset tiedot
9
Tekniset tiedot
OM99Q24FI
1KR-moottori
HM01-moottori

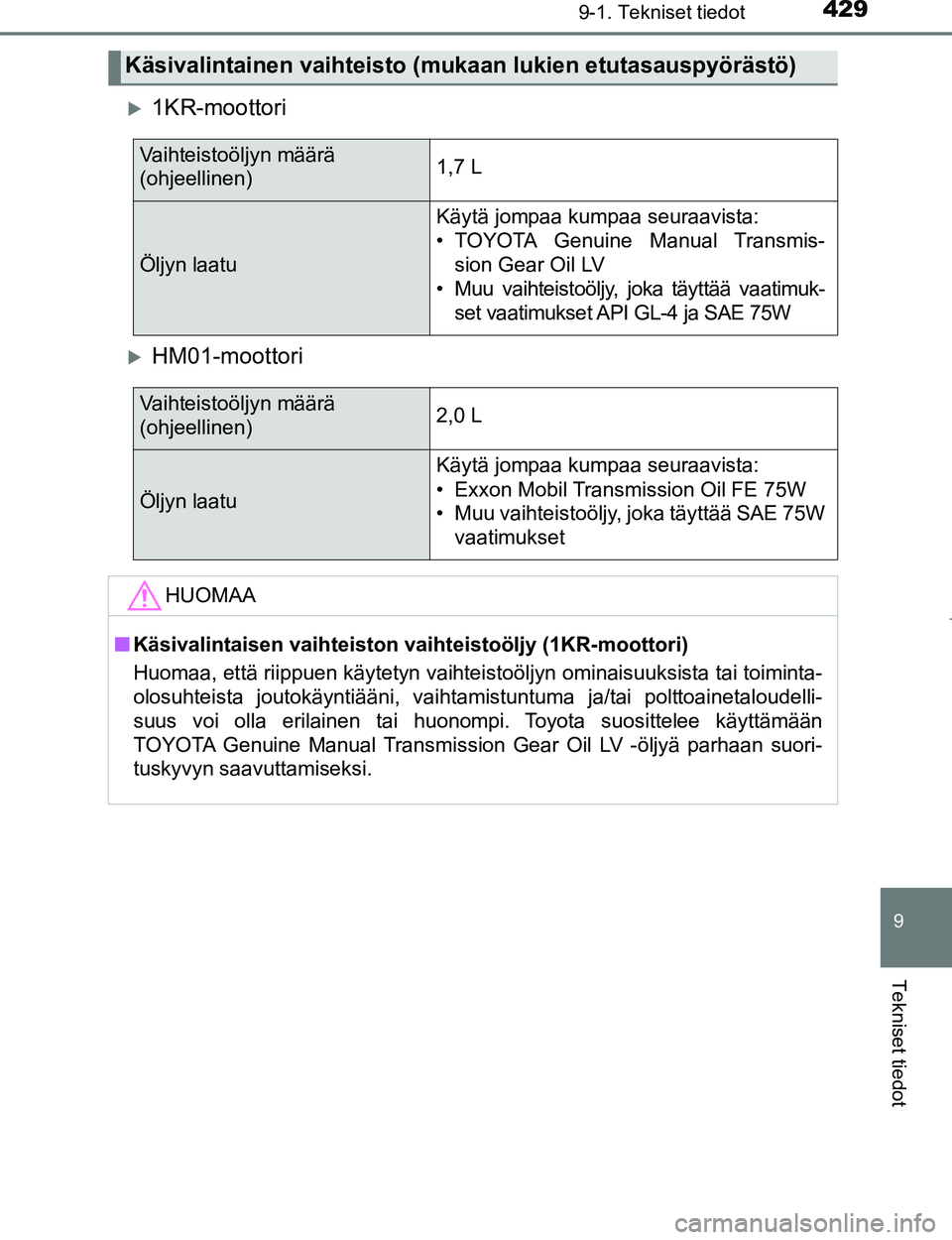

Käsivalintainen vaihteisto (mukaan lukien etutasauspyörästö)
Vaihteistoöljyn määrä
(ohjeellinen)1,7 L
Öljyn laatu
Käytä jompaa kumpaa seuraavista:
• TOYOTA Genuine Manual Transmis-
sion Gear Oil LV
• Muu vaihteistoöljy, joka täyttää vaatimuk-
set vaatimukset API GL-4 ja SAE 75W
Vaihteistoöljyn määrä
(ohjeellinen)2,0 L
Öljyn laatu
Käytä jompaa kumpaa seuraavista:
• Exxon Mobil Transmission Oil FE 75W
• Muu vaihteistoöljy, joka täyttää SAE 75Wvaatimukset
HUOMAA
nKäsivalintaisen vaihteiston vaihteistoöljy (1KR-moottori)
Huomaa, että riippuen käytetyn vaihteistoöljyn ominaisuuksista \
tai toiminta-
olosuhteista joutokäyntiääni, vaihtamistuntuma ja/tai polttoainetaloudelli-
suus voi olla erilainen tai huonompi. Toyota suosittelee käyttämään
TOYOTA Genuine Manual Transmission Gear Oil LV -öljyä parhaan suori-
tuskyvyn saavuttamiseksi.
OM99Q24FI.book Page 429 Mo nday, March 27, 2017 10:52 AM
Page 430 of 452

4309-1. Tekniset tiedot
OM99Q24FI
*1: Polkimen pienin etäisyys lattiasta painettuna 300 N voimalla moottorin käy-dessä.
*2: Seisontajarruvivun liikevara vedettynä 196 N voimalla.
14-tuumaiset renkaat (tyyppi A)*
14-tuumaiset renkaat (tyyppi B)*

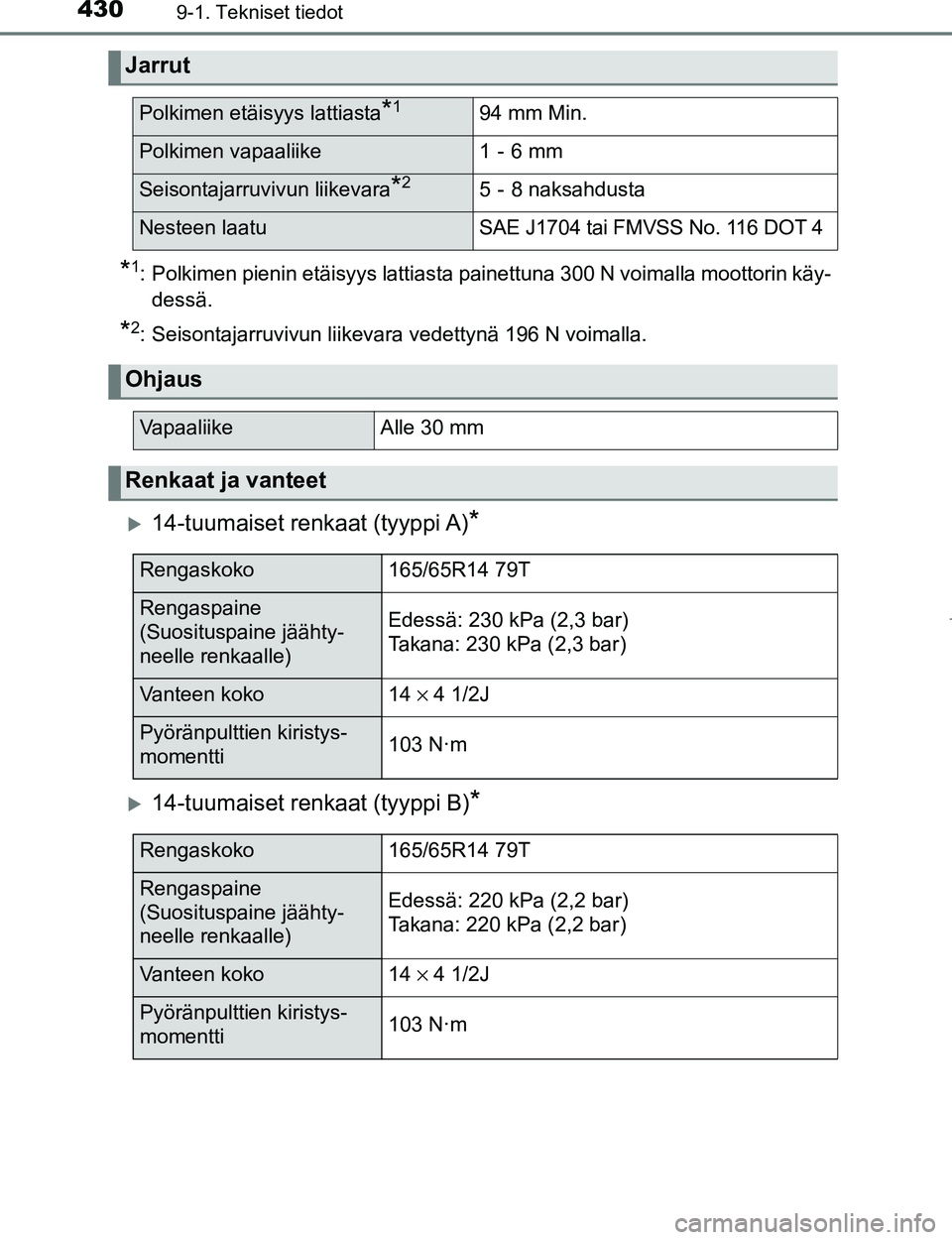

Jarrut
Polkimen etäisyys lattiasta*194 mm Min.
Polkimen vapaaliike1 - 6 mm
Seisontajarruvivun liikevara*25 - 8 naksahdusta
Nesteen laatuSAE J1704 tai FMVSS No. 116 DOT 4
Ohjaus
VapaaliikeAlle 30 mm
Renkaat ja vanteet
Rengaskoko165/65R14 79T
Rengaspaine
(Suosituspaine jäähty-
neelle renkaalle)Edessä: 230 kPa (2,3 bar)
Takana: 230 kPa (2,3 bar)
Vanteen koko14 × 4 1/2J
Pyöränpulttien kiristys-
momentti103 N·m
Rengaskoko165/65R14 79T
Rengaspaine
(Suosituspaine jäähty-
neelle renkaalle)Edessä: 220 kPa (2,2 bar)
Takana: 220 kPa (2,2 bar)
Vanteen koko14 × 4 1/2J
Pyöränpulttien kiristys-
momentti103 N·m
OM99Q24FI.book Page 430 Mo nday, March 27, 2017 10:52 AM
