TOYOTA AYGO 2018 Návod na použití (in Czech)

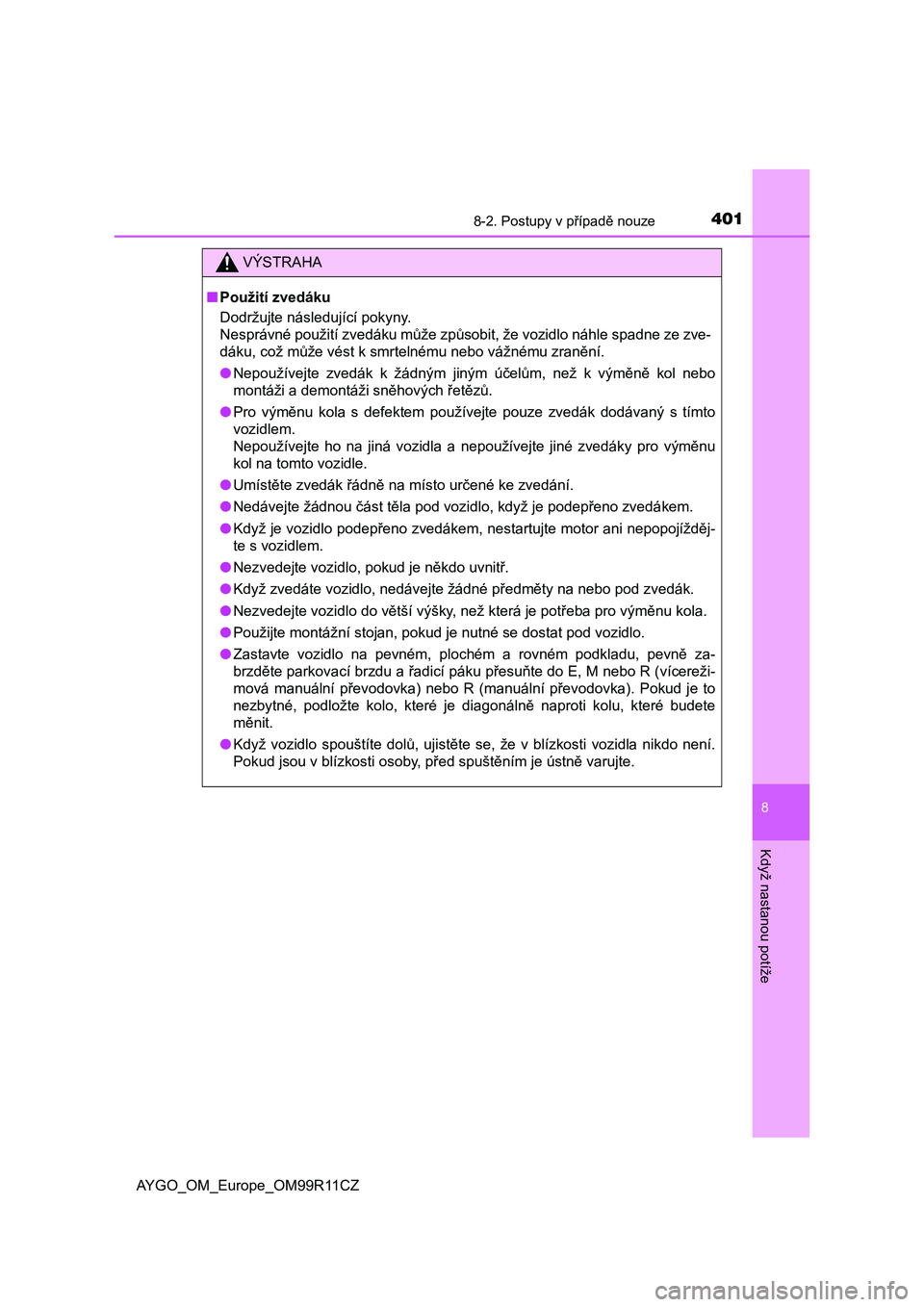

4018-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R11CZ
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojížděj-
te s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém a rovném podkladu, pevně za-
brzděte parkovací brzdu a řadicí páku přesuňte do E, M nebo R (vícereži-
mová manuální převodovka) nebo R (manuální převodovka). Pokud je to
nezbytné, podložte kolo, které je diagonálně naproti kolu, které budete
měnit.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.

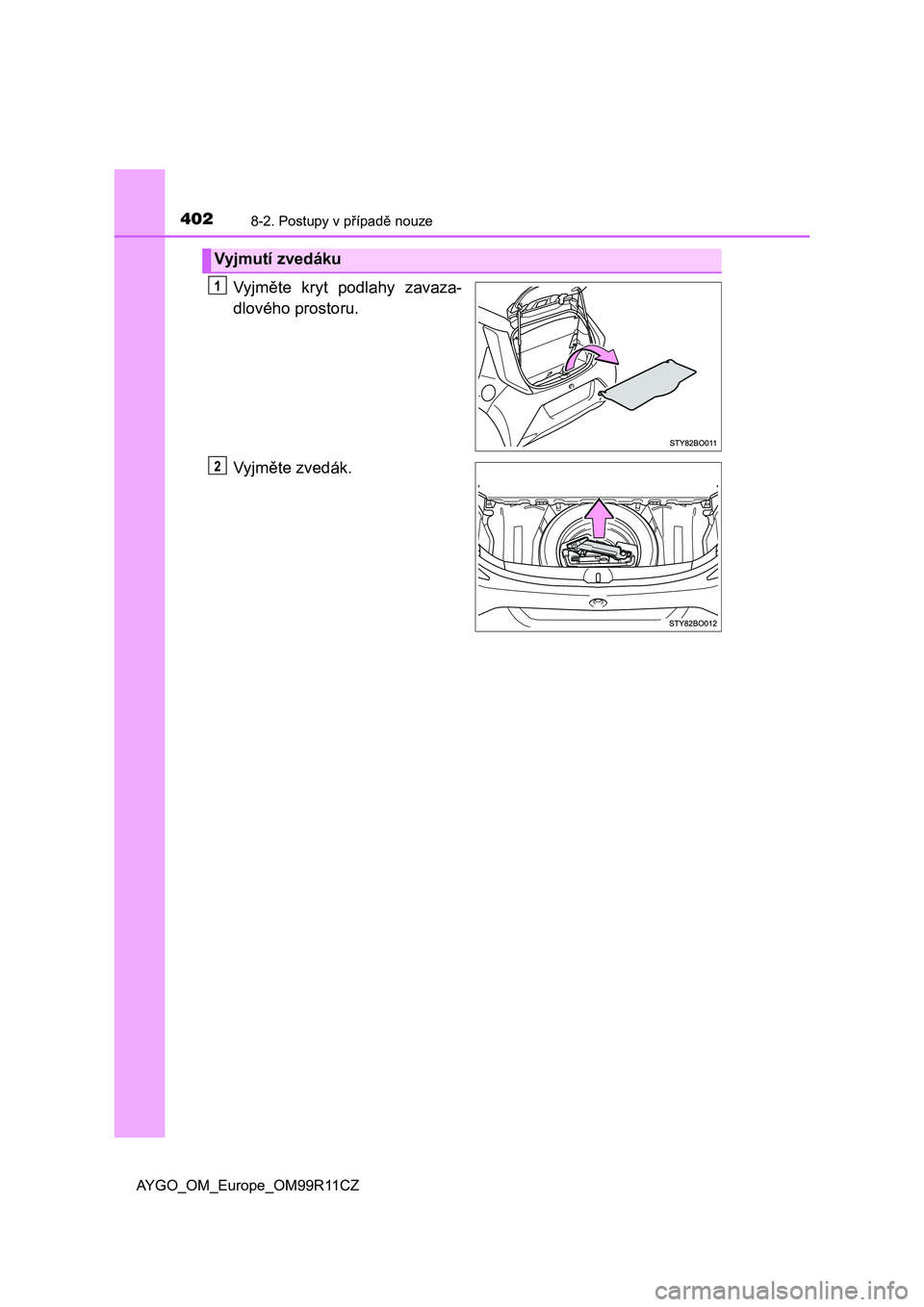

4028-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte zvedák.
Vyjmutí zvedáku

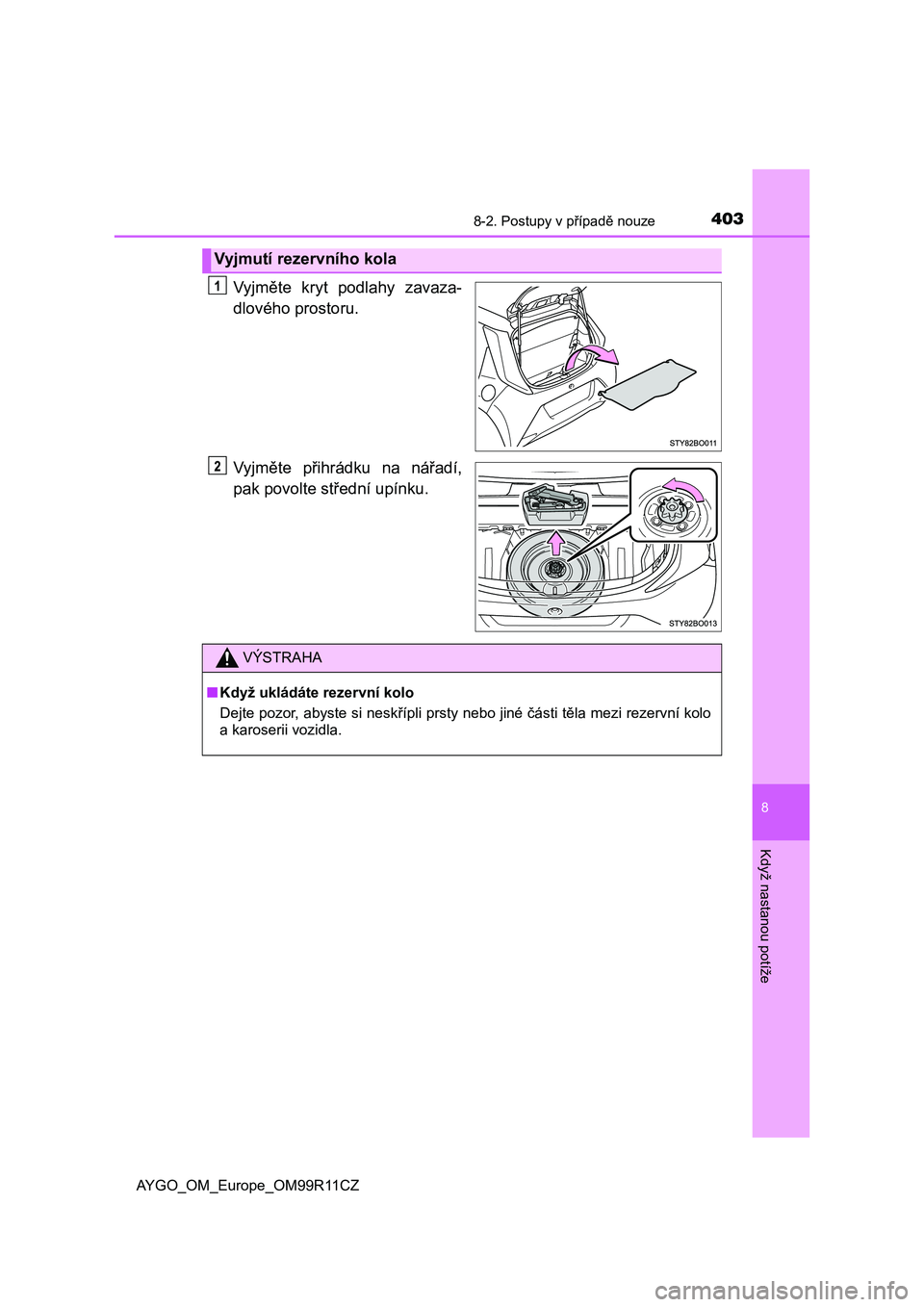

4038-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R11CZ
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte přihrádku na nářadí,
pak povolte střední upínku.
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

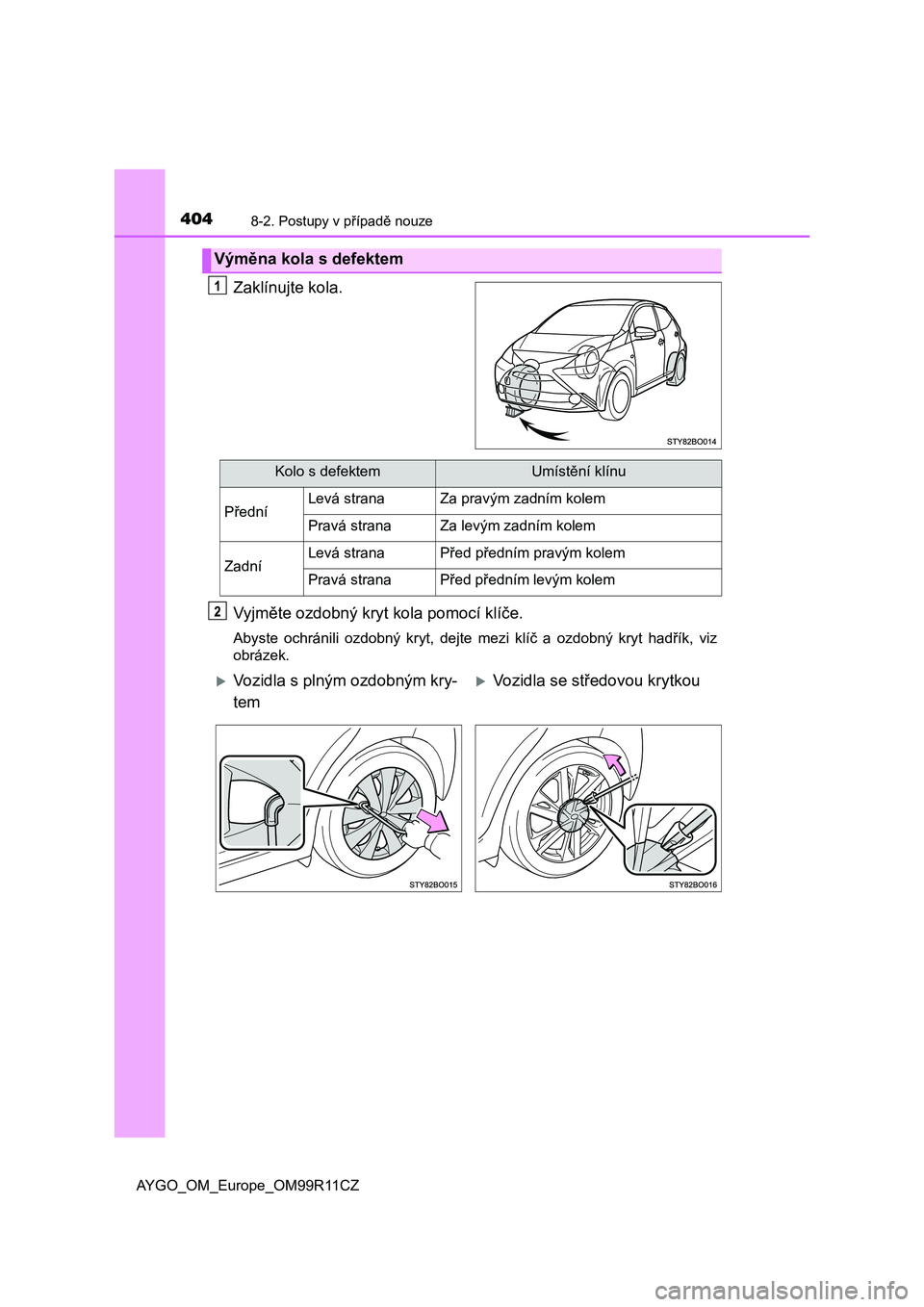

4048-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ
Zaklínujte kola.
Vyjměte ozdobný kryt kola pomocí klíče.
Abyste ochránili ozdobný kryt, dejte mezi klíč a ozdobný kryt hadřík, viz
obrázek.
Výměna kola s defektem
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
Vozidla s plným ozdobným kry-
temVozidla se středovou krytkou

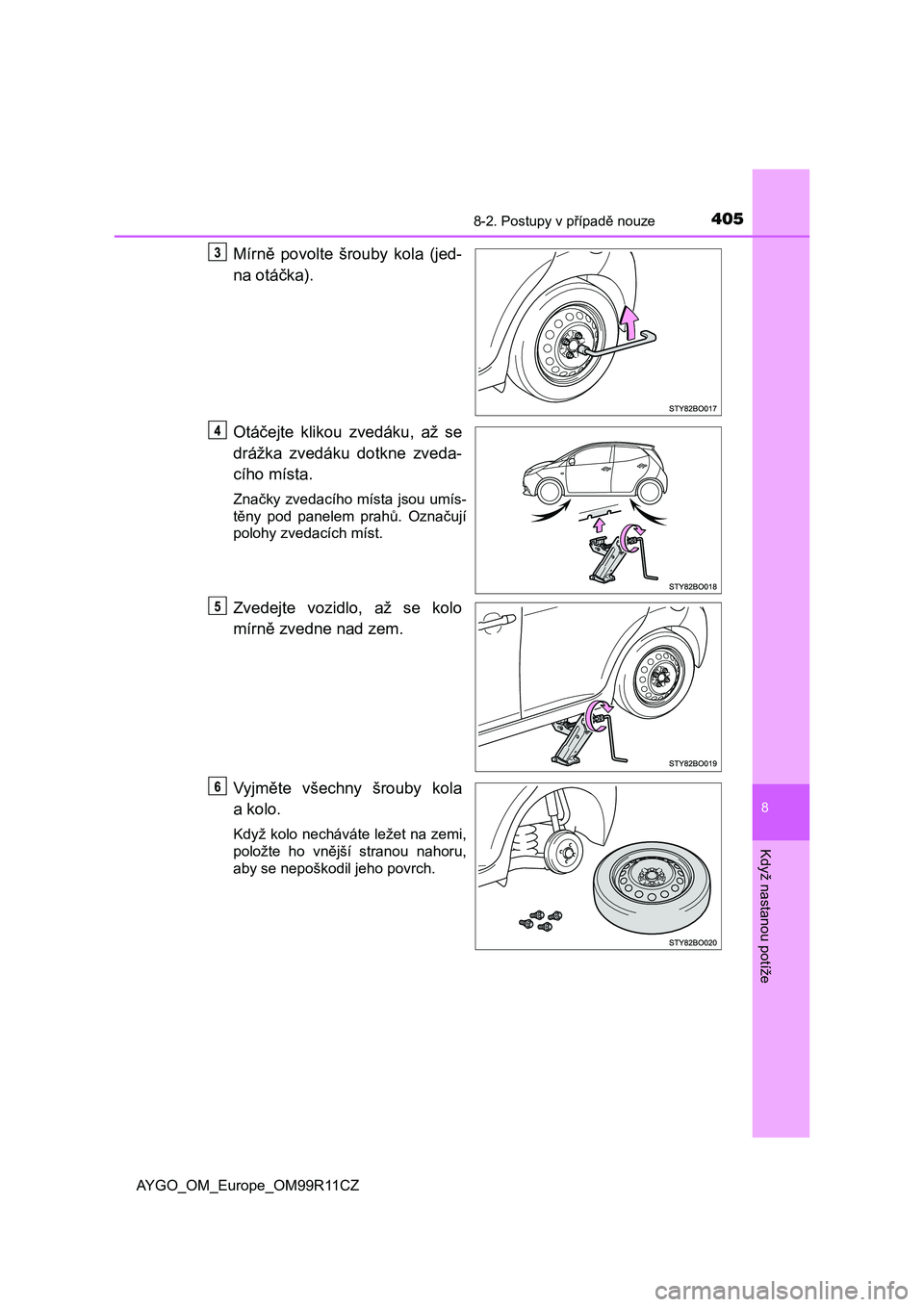

4058-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R11CZ
Mírně povolte šrouby kola (jed-
na otáčka).
Otáčejte klikou zvedáku, až se
drážka zvedáku dotkne zveda-
cího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny šrouby kola
a kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.

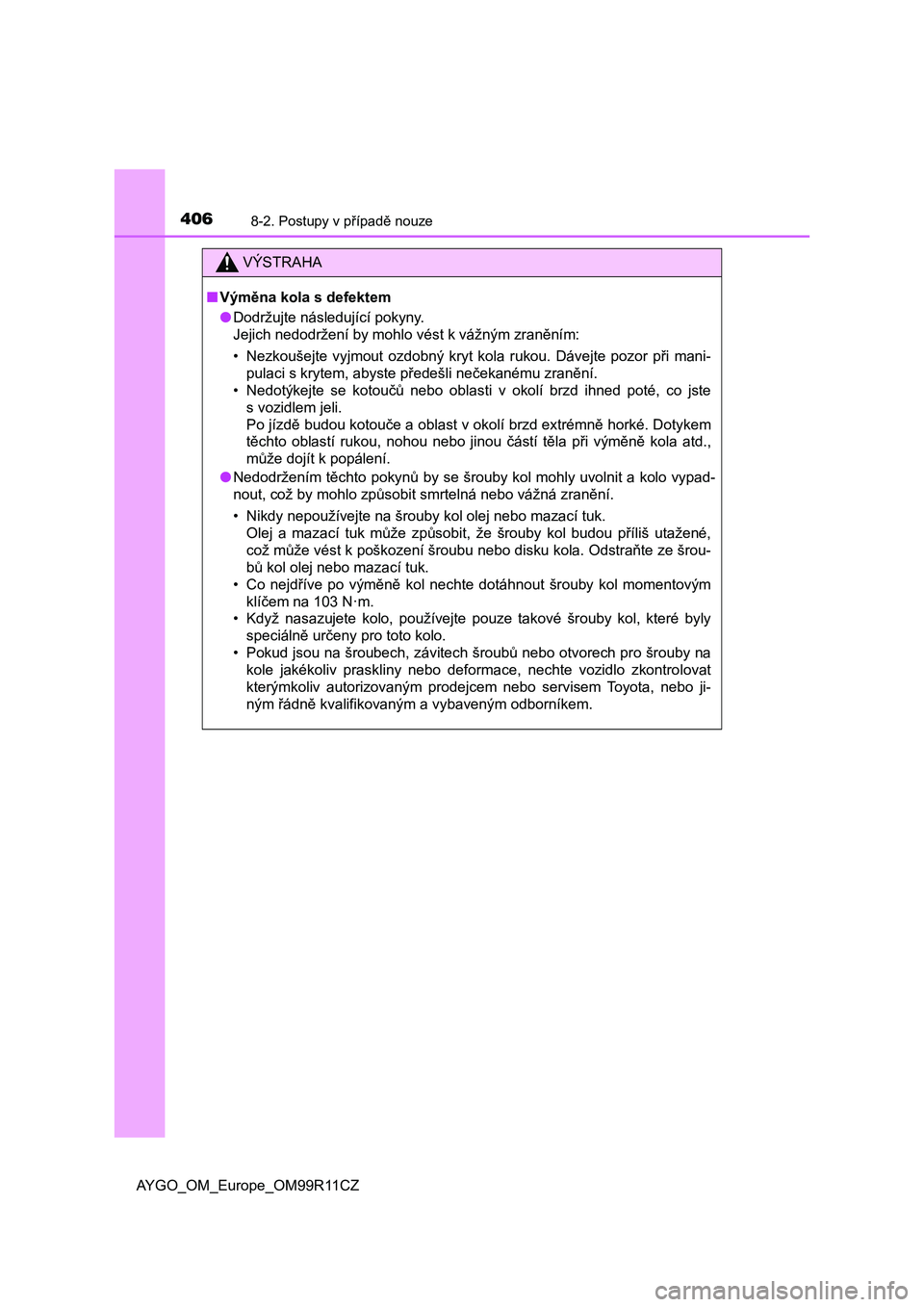

4068-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.,
může dojít k popálení.
●Nedodržením těchto pokynů by se šrouby kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Nikdy nepoužívejte na šrouby kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že šrouby kol budou příliš utažené,
což může vést k poškození šroubu nebo disku kola. Odstraňte ze šrou-
bů kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte dotáhnout šrouby kol momentovým
klíčem na 103 N·m.
• Když nasazujete kolo, používejte pouze takové šrouby kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech šroubů nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.

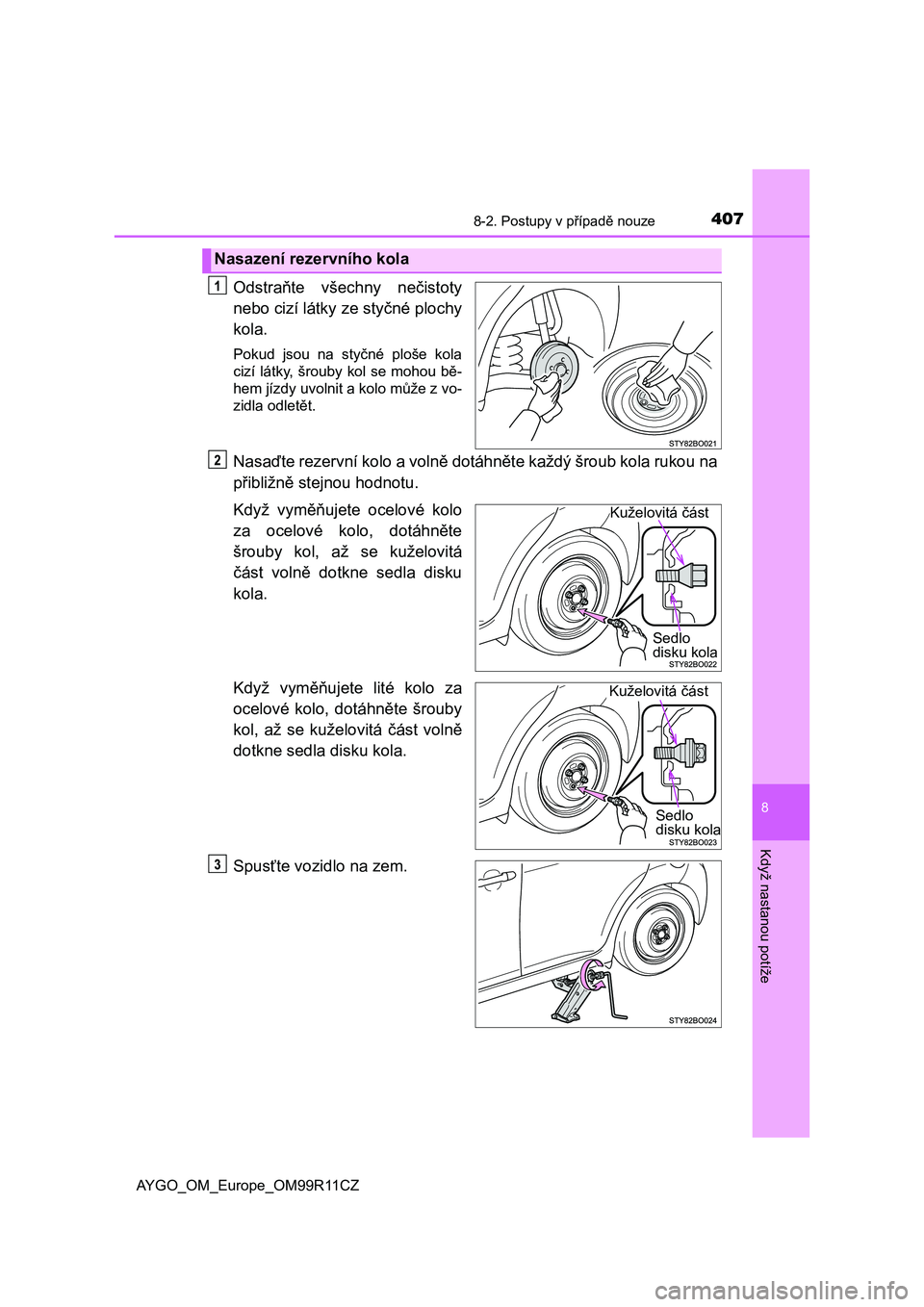

4078-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R11CZ
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, šrouby kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každý šroub kola rukou na
přibližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo, dotáhněte
šrouby kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za
ocelové kolo, dotáhněte šrouby
kol, až se kuželovitá část volně
dotkne sedla disku kola.
Spusťte vozidlo na zem.
Nasazení rezervního kola
Kuželovitá část
Sedlo
disku kola
Kuželovitá část
Sedlo
disku kola

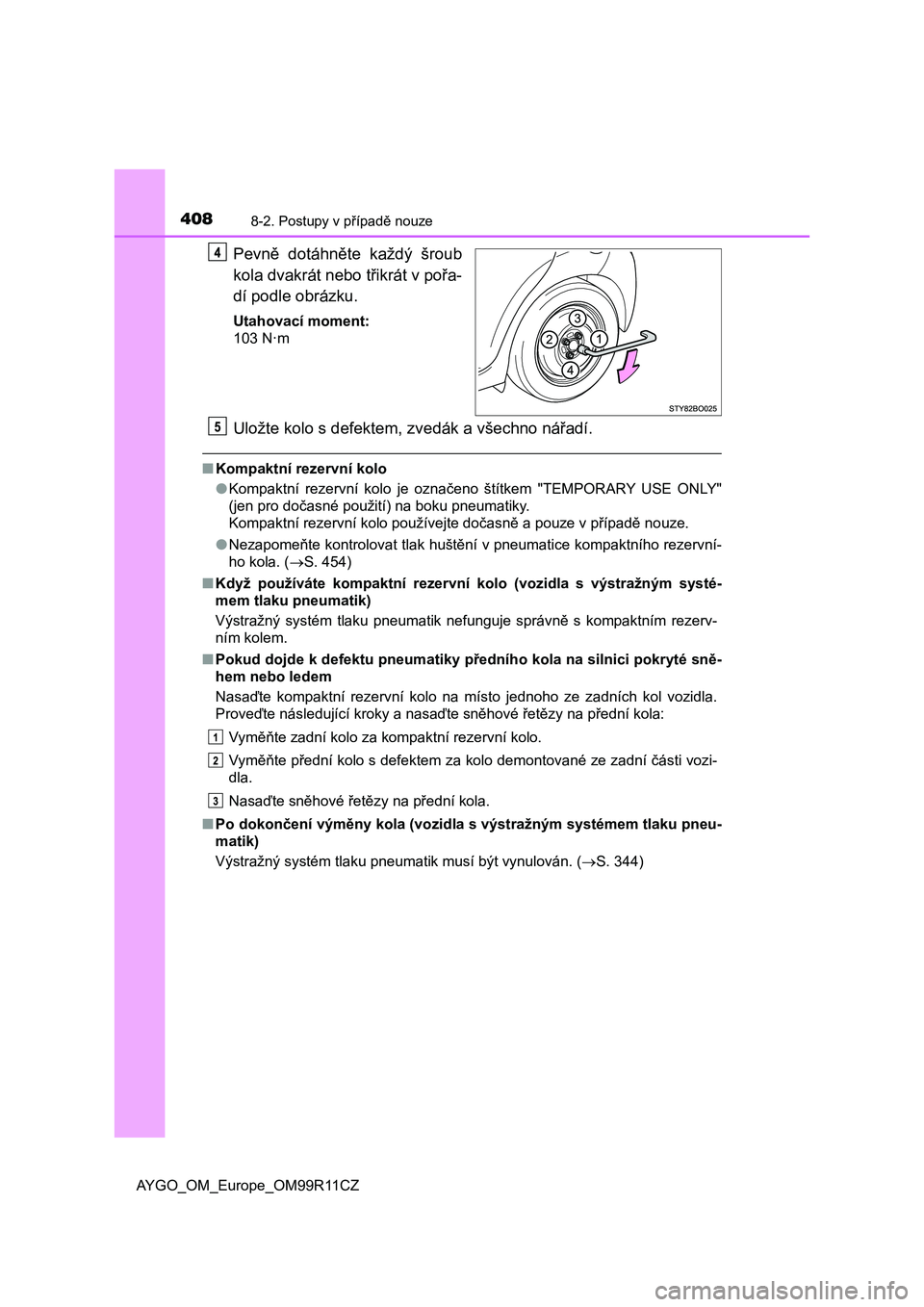

4088-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ
Pevně dotáhněte každý šroub
kola dvakrát nebo třikrát v pořa-
dí podle obrázku.
Utahovací moment:
103 N·m
Uložte kolo s defektem, zvedák a všechno nářadí.
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 454)
■Když používáte kompaktní rezervní kolo (vozidla s výstražným systé-
mem tlaku pneumatik)
Výstražný systém tlaku pneumatik nefunguje správně s kompaktním rezerv-
ním kolem.
■Pokud dojde k defektu pneumatiky předního kola na silnici pokryté sně-
hem nebo ledem
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozi-
dla.
Nasaďte sněhové řetězy na přední kola.
■Po dokončení výměny kola (vozidla s výstražným systémem tlaku pneu-
matik)
Výstražný systém tlaku pneumatik musí být vynulován. (S. 344)

4098-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R11CZ

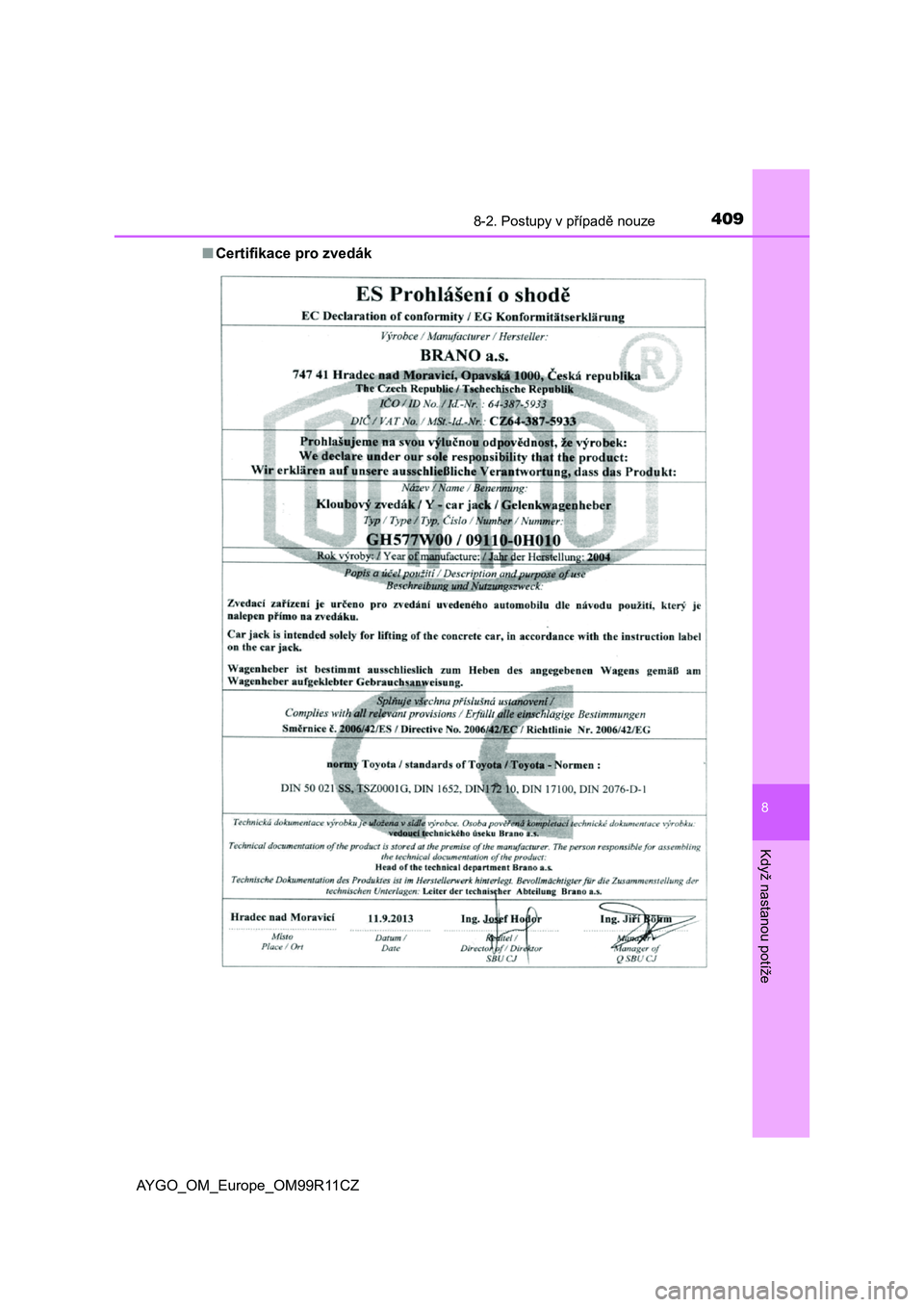

■ Certifikace pro zvedák

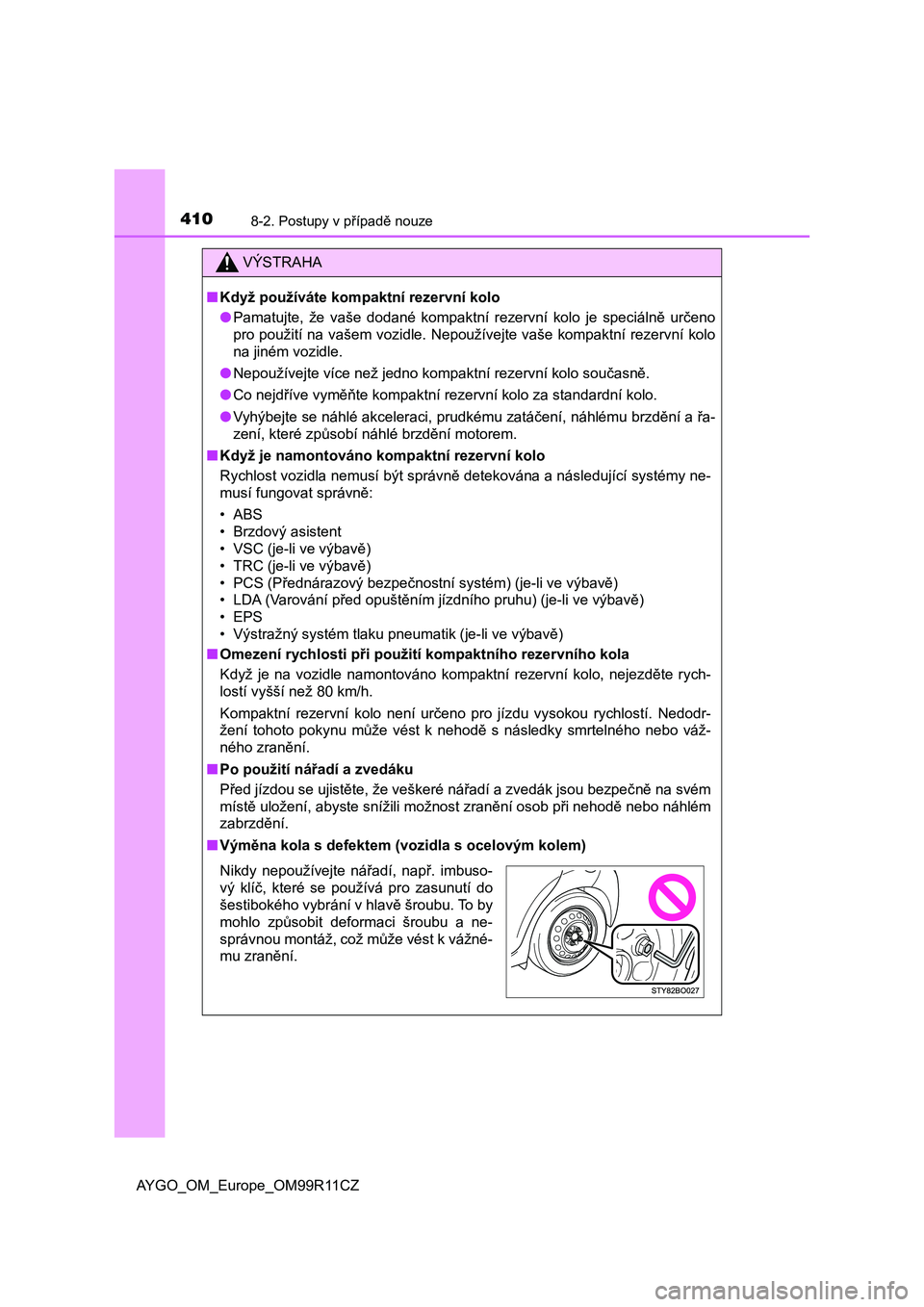

4108-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ
VÝSTRAHA
■Když používáte kompaktní rezervní kolo
●Pamatujte, že vaše dodané kompaktní rezervní kolo je speciálně určeno
pro použití na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo
na jiném vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Když je namontováno kompaktní rezervní kolo
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
•ABS
• Brzdový asistent
• VSC (je-li ve výbavě)
• TRC (je-li ve výbavě)
• PCS (Přednárazový bezpečnostní systém) (je-li ve výbavě)
• LDA (Varování před opuštěním jízdního pruhu) (je-li ve výbavě)
•EPS
• Výstražný systém tlaku pneumatik (je-li ve výbavě)
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného nebo váž-
ného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
■Výměna kola s defektem (vozidla s ocelovým kolem)
Nikdy nepoužívejte nářadí, např. imbuso-
vý klíč, které se používá pro zasunutí do
šestibokého vybrání v hlavě šroubu. To by
mohlo způsobit deformaci šroubu a ne-
správnou montáž, což může vést k vážné-
mu zranění.
