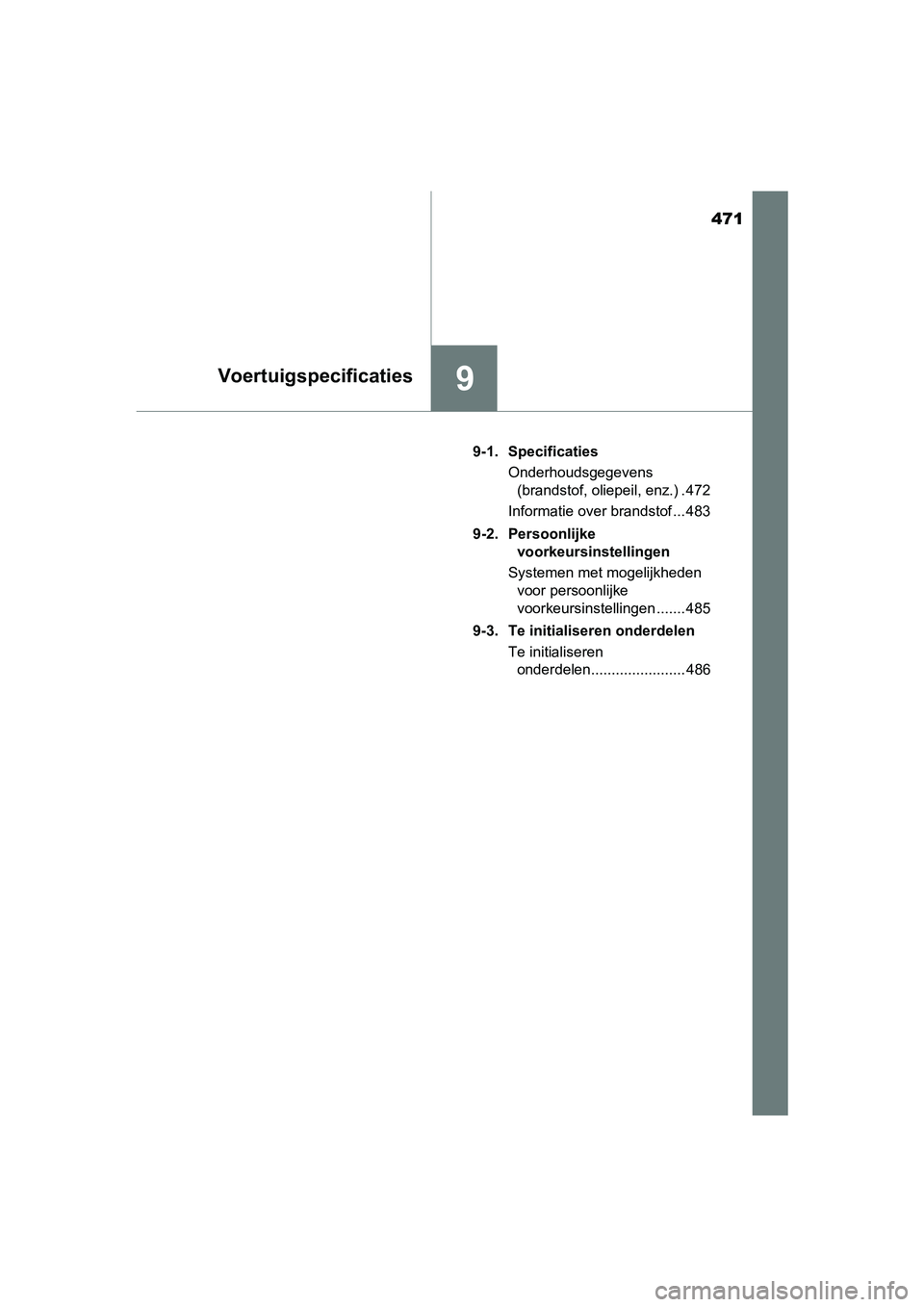

471
9Voertuigspecificaties
AYGO_OM_Europe_OM99R19E9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) . 472
Informatie over brandstof ... 483
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 485
9-3. Te initialiseren onderdelen Te initialiseren onderdelen....................... 486
AYGO_OM_Europe_OM99R19E.book Page 471 Friday, February 16, 20 18 4:26 PM

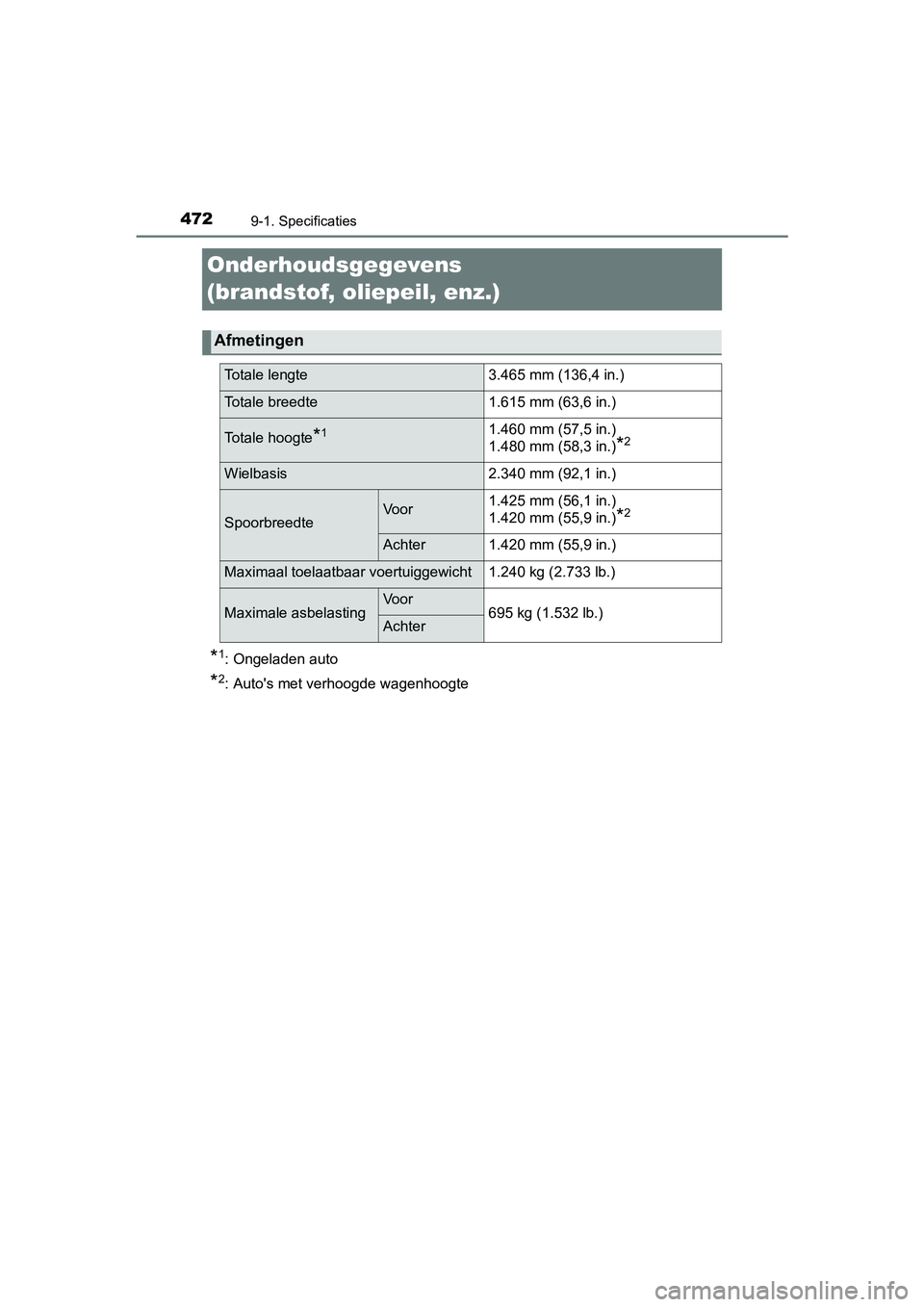

4729-1. Specificaties
AYGO_OM_Europe_OM99R19E
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
Afmetingen
Totale lengte3.465 mm (136,4 in.)
Totale breedte1.615 mm (63,6 in.)
Totale hoogte*11.460 mm (57,5 in.)
1.480 mm (58,3 in.)
*2
Wielbasis2.340 mm (92,1 in.)
SpoorbreedteVoor1.425 mm (56,1 in.)
1.420 mm (55,9 in.)
*2
Achter1.420 mm (55,9 in.)
Maximaal toelaatbaar voertuiggewicht1.240 kg (2.733 lb.)
Maximale asbelastingVoor695 kg (1.532 lb.)Achter
AYGO_OM_Europe_OM99R19E.book Page 472 Friday, February 16, 2018 4:26 PM

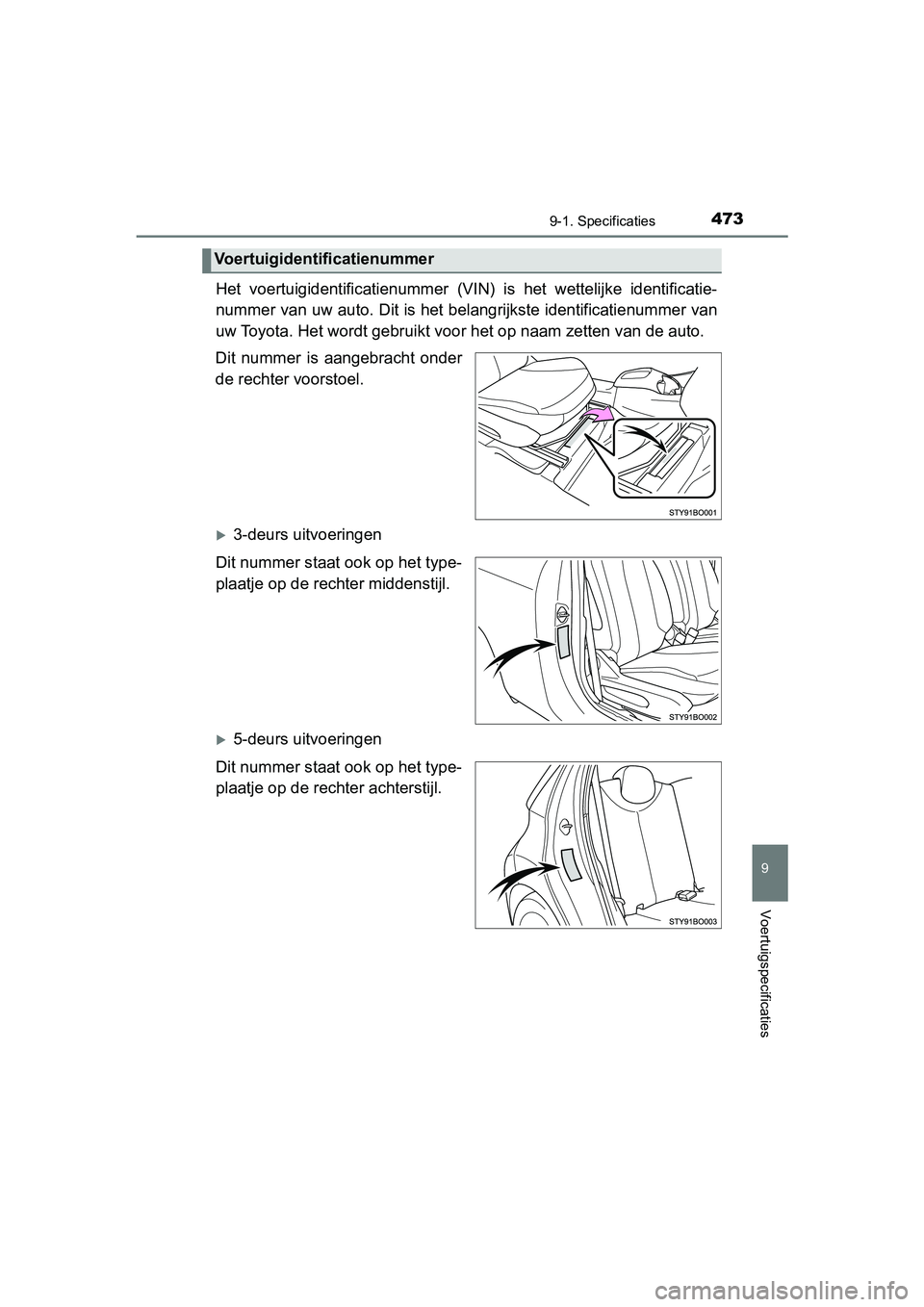

4739-1. Specificaties
9
Voertuigspecificaties
AYGO_OM_Europe_OM99R19E
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r van
uw Toyota. Het wordt gebruikt voor het op naam z etten van de auto.
Dit nummer is aangebracht onder
de rechter voorstoel.
3-deurs uitvoeringen
Dit nummer staat ook op het type-
plaatje op de rechter middenstijl.
5-deurs uitvoeringen
Dit nummer staat ook op het type-
plaatje op de rechter achterstijl.
Voertuigidentificatienummer
AYGO_OM_Europe_OM99R19E.book Page 473 Friday, February 16, 20 18 4:26 PM

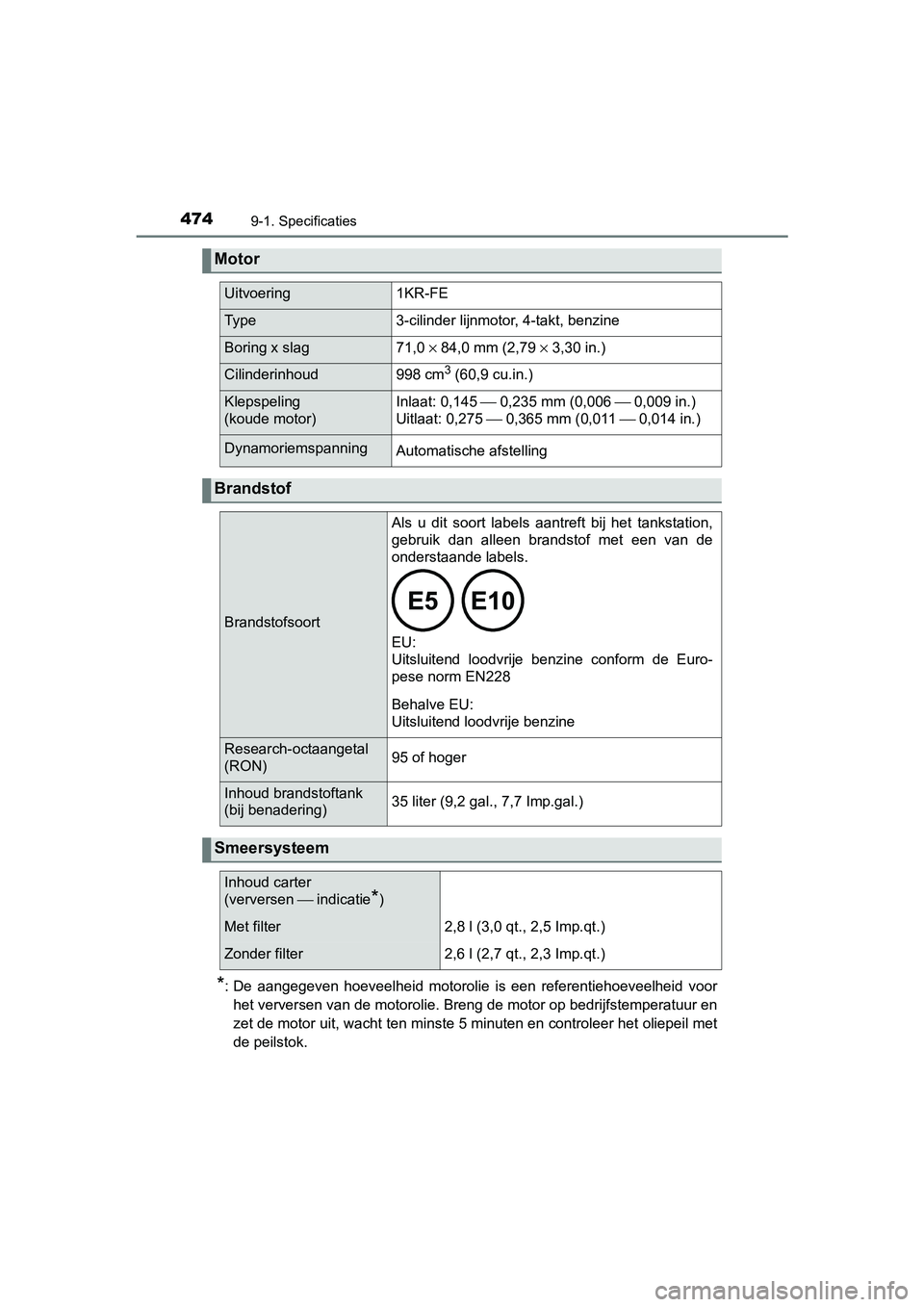

4749-1. Specificaties
AYGO_OM_Europe_OM99R19E
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
Motor
Uitvoering1KR-FE
Ty p e3-cilinder lijnmotor, 4-takt, benzine
Boring x slag71,0 × 84,0 mm (2,79 × 3,30 in.)
Cilinderinhoud998 cm3 (60,9 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,145 ⎯ 0,235 mm (0,006 ⎯ 0,009 in.)
Uitlaat: 0,275 ⎯ 0,365 mm (0,011 ⎯ 0,014 in.)
DynamoriemspanningAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.

EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(bij benadering)35 liter (9,2 gal., 7,7 Imp.gal.)
Smeersysteem
Inhoud carter
(verversen ⎯ indicatie
*)
Met filter2,8 l (3,0 qt., 2,5 Imp.qt.)
Zonder filter2,6 l (2,7 qt., 2,3 Imp.qt.)
AYGO_OM_Europe_OM99R19E.book Page 474 Friday, February 16, 20 18 4:26 PM

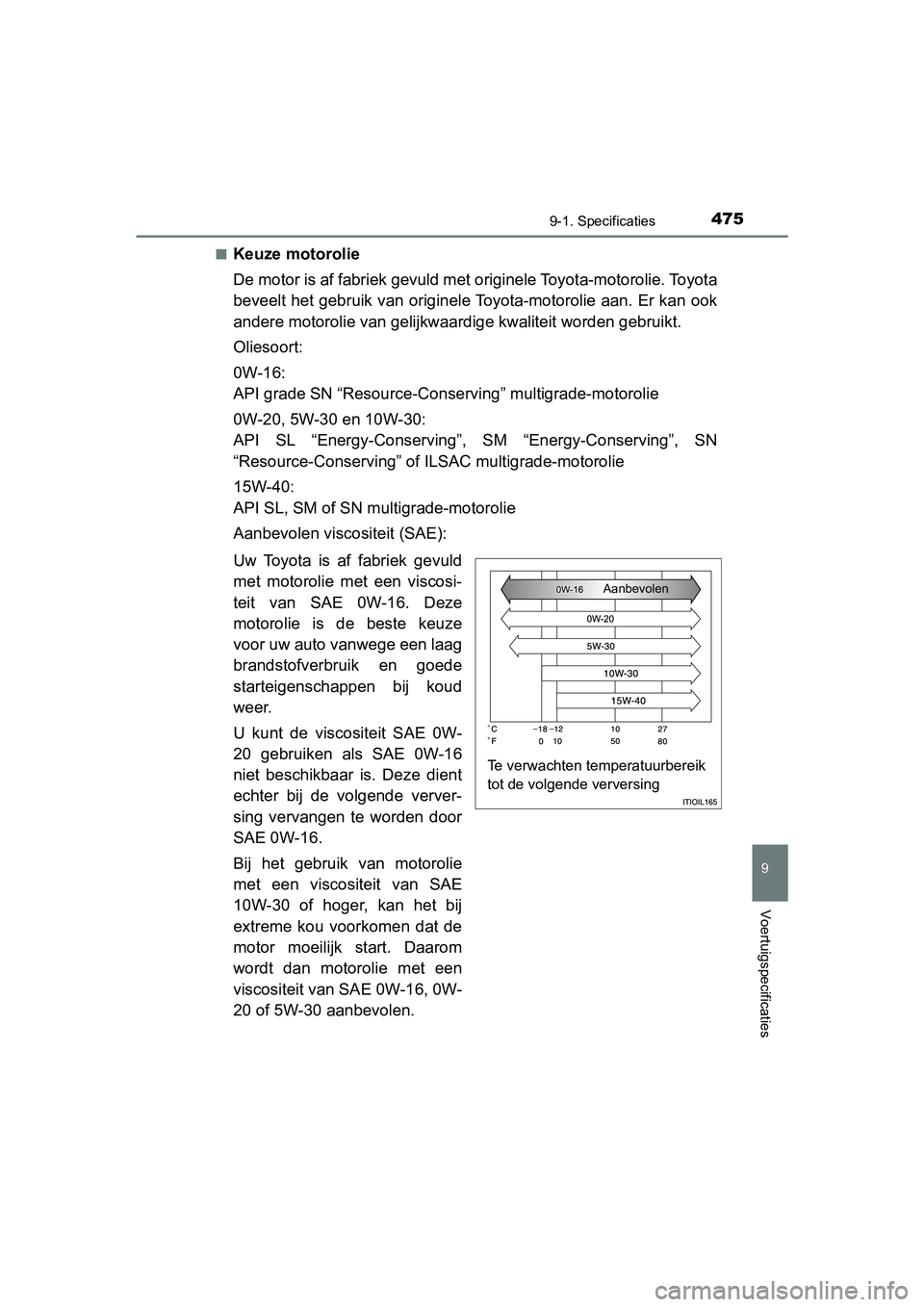

4759-1. Specificaties
9
Voertuigspecificaties
AYGO_OM_Europe_OM99R19E■
Keuze motorolie
De motor is af fabriek gevuld met
originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaard ige kwaliteit worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving” multigrade-motorolie
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-16. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 0W-
20 gebruiken als SAE 0W-16
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-16.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-16, 0W-
20 of 5W-30 aanbevolen.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
AYGO_OM_Europe_OM99R19E.book Page 475 Friday, February 16, 20 18 4:26 PM

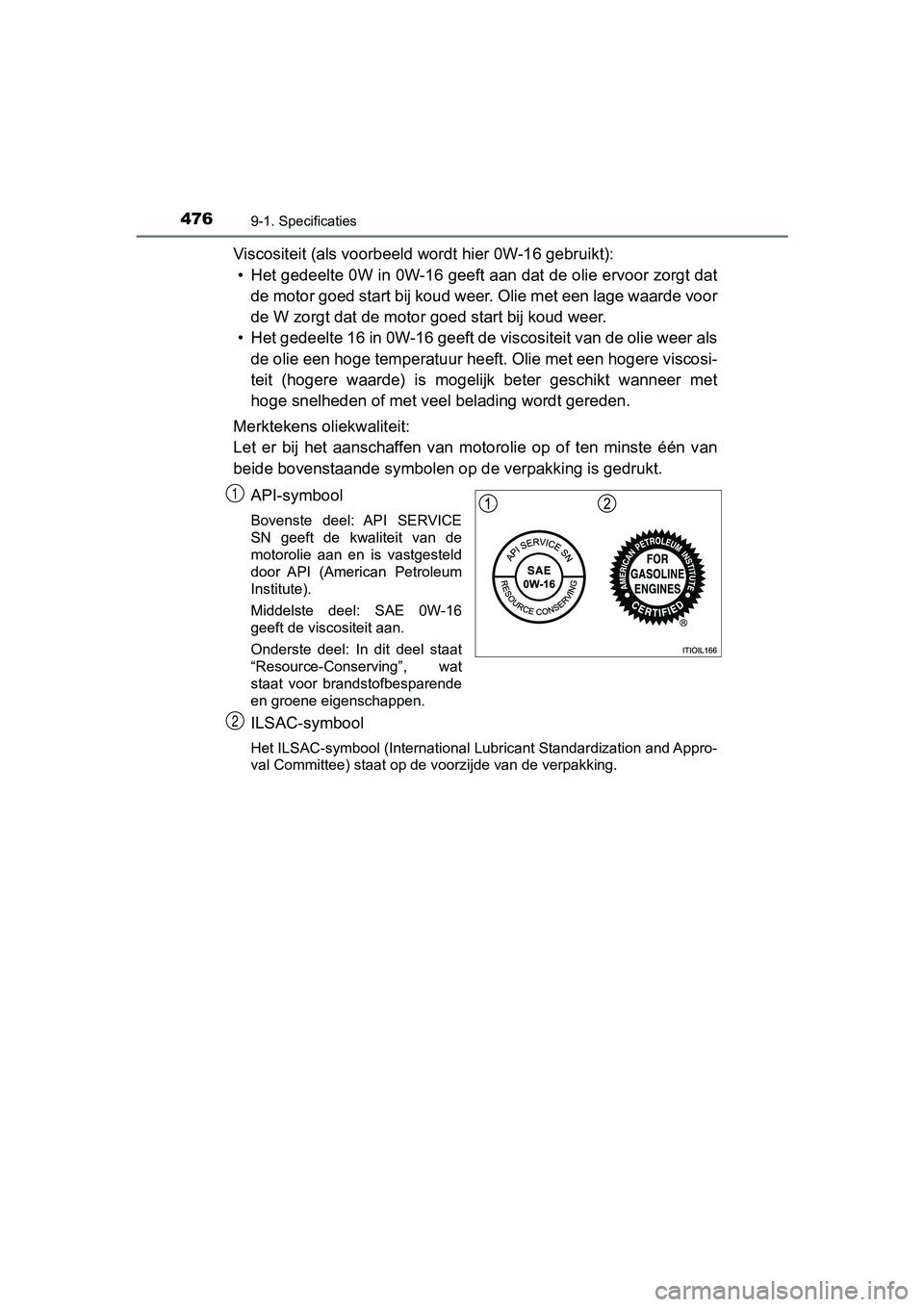

4769-1. Specificaties
AYGO_OM_Europe_OM99R19E
Viscositeit (als voorbeeld wordt hier 0W-16 gebruikt):• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één v an
beide bovenstaande sy mbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-16
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
AYGO_OM_Europe_OM99R19E.book Page 476 Friday, February 16, 20 18 4:26 PM

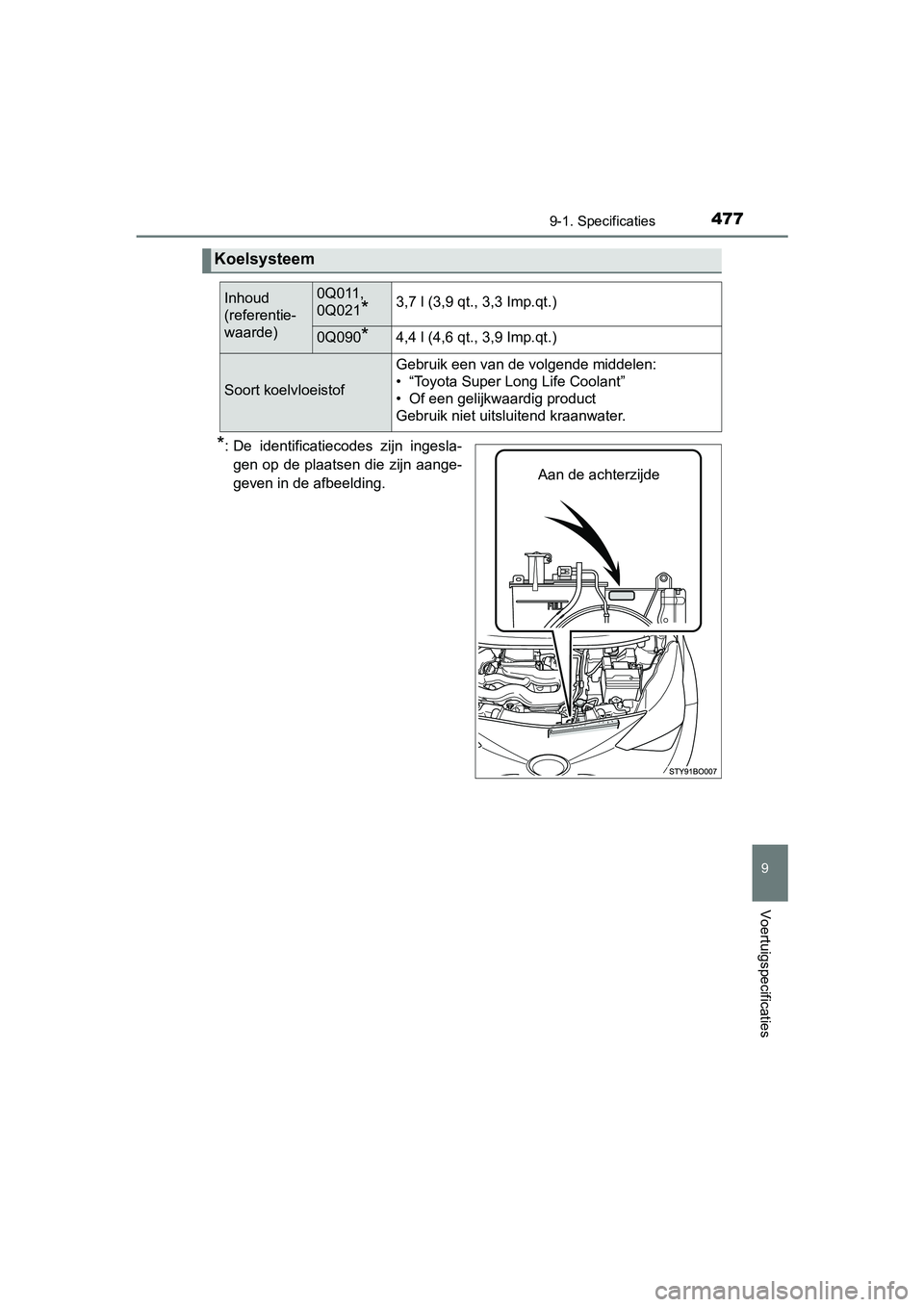

4779-1. Specificaties
9
Voertuigspecificaties
AYGO_OM_Europe_OM99R19E
*: De identificatiecodes zijn ingesla-gen op de plaatsen die zijn aange-
geven in de afbeelding.
Koelsysteem
Inhoud
(referentie-
waarde)0Q011,
0Q021
*3,7 l (3,9 qt., 3,3 Imp.qt.)
0Q090*4,4 l (4,6 qt., 3,9 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Aan de achterzijde
AYGO_OM_Europe_OM99R19E.book Page 477 Friday, February 16, 20 18 4:26 PM

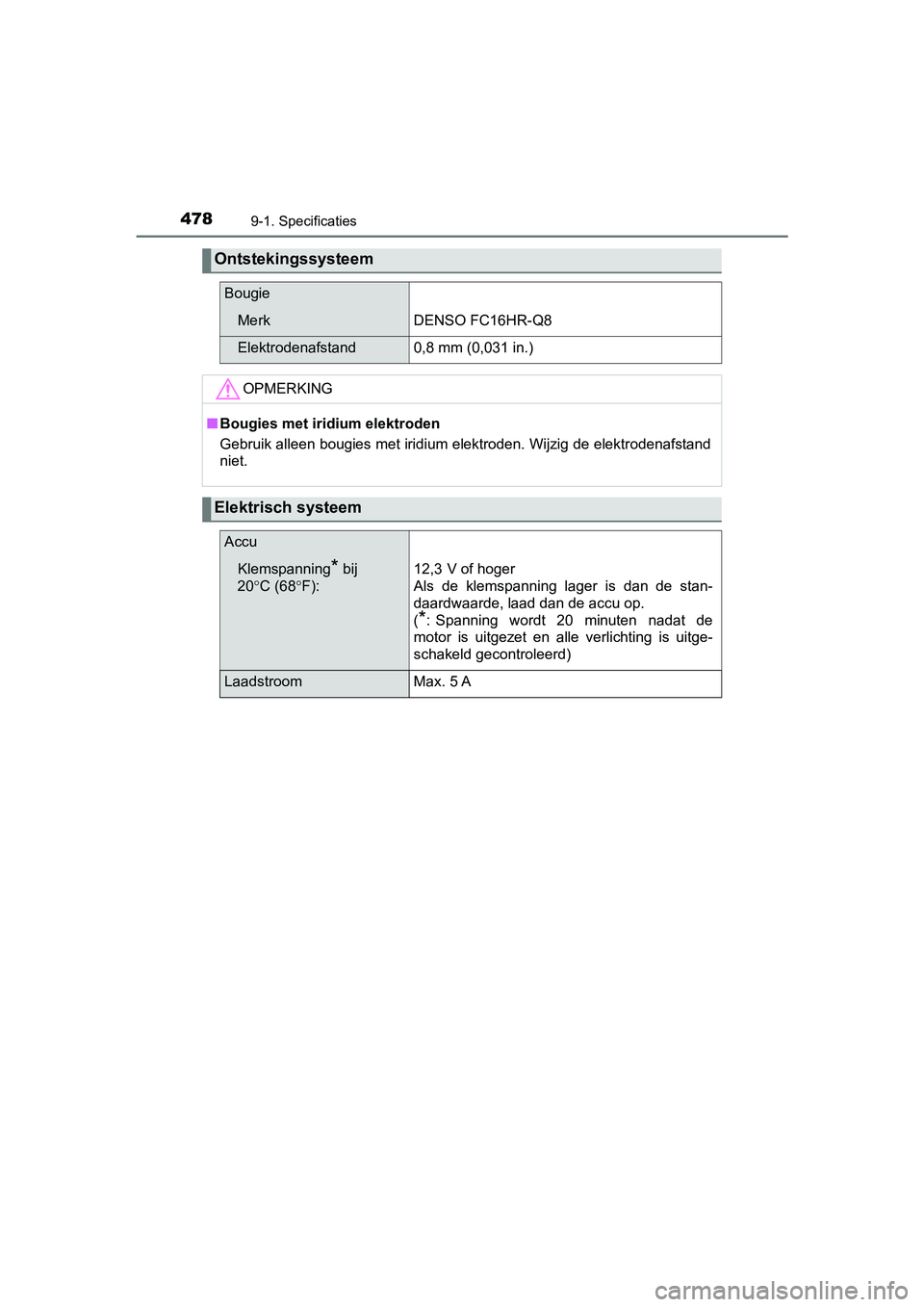

4789-1. Specificaties
AYGO_OM_Europe_OM99R19E
Ontstekingssysteem
Bougie
MerkDENSO FC16HR-Q8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
Elektrisch systeem
Accu
Klemspanning* bij
20° C (68 °F):12,3 V of hoger
Als de klemspanning lager is dan de stan-
daardwaarde, laad dan de accu op.
(
*: Spanning wordt 20 minuten nadat de
motor is uitgezet en alle verlichting is uitge-
schakeld gecontroleerd)
LaadstroomMax. 5 A
AYGO_OM_Europe_OM99R19E.book Page 478 Friday, February 16, 20 18 4:26 PM

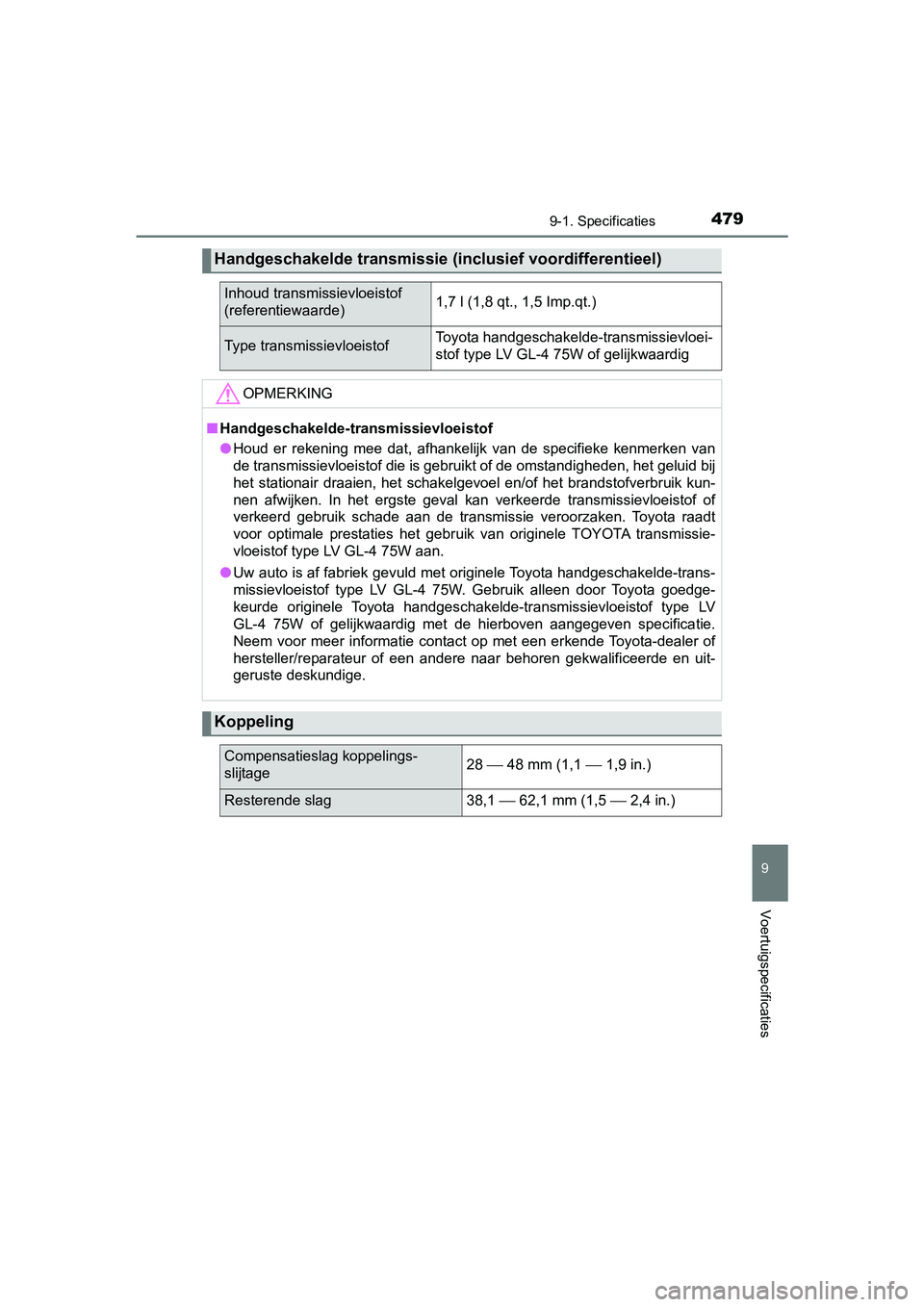

4799-1. Specificaties
9
Voertuigspecificaties
AYGO_OM_Europe_OM99R19E
Handgeschakelde transmissie (inclusief voordifferentieel)
Inhoud transmissievloeistof
(referentiewaarde)1,7 l (1,8 qt., 1,5 Imp.qt.)
Type transmissievloeistofToyota handgeschakelde-transmissievloei-
stof type LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde-transmissievloeistof
● Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van
de transmissievloeistof die is gebruikt of de omstandigheden, h et geluid bij
het stationair draaien, het schakelgevoel en/of het brandstofve rbruik kun-
nen afwijken. In het ergste geval kan verkeerde transmissievloeistof of
verkeerd gebruik schade aan de transmissie veroorzaken. Toyota raadt
voor optimale prestaties het gebruik van originele TOYOTA trans missie-
vloeistof type LV GL-4 75W aan.
● Uw auto is af fabriek gevuld met originele Toyota handgeschakelde-trans-
missievloeistof type LV GL-4 75W. Gebruik alleen door Toyota goedge-
keurde originele Toyota handgeschakelde-transmissievloeistof ty pe LV
GL-4 75W of gelijkwaardig met de hierboven aangegeven specifica tie.
Neem voor meer informatie contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige.
Koppeling
Compensatieslag koppelings-
slijtage28 ⎯ 48 mm (1,1 ⎯ 1,9 in.)
Resterende slag38,1 ⎯ 62,1 mm (1,5 ⎯ 2,4 in.)
AYGO_OM_Europe_OM99R19E.book Page 479 Friday, February 16, 20 18 4:26 PM

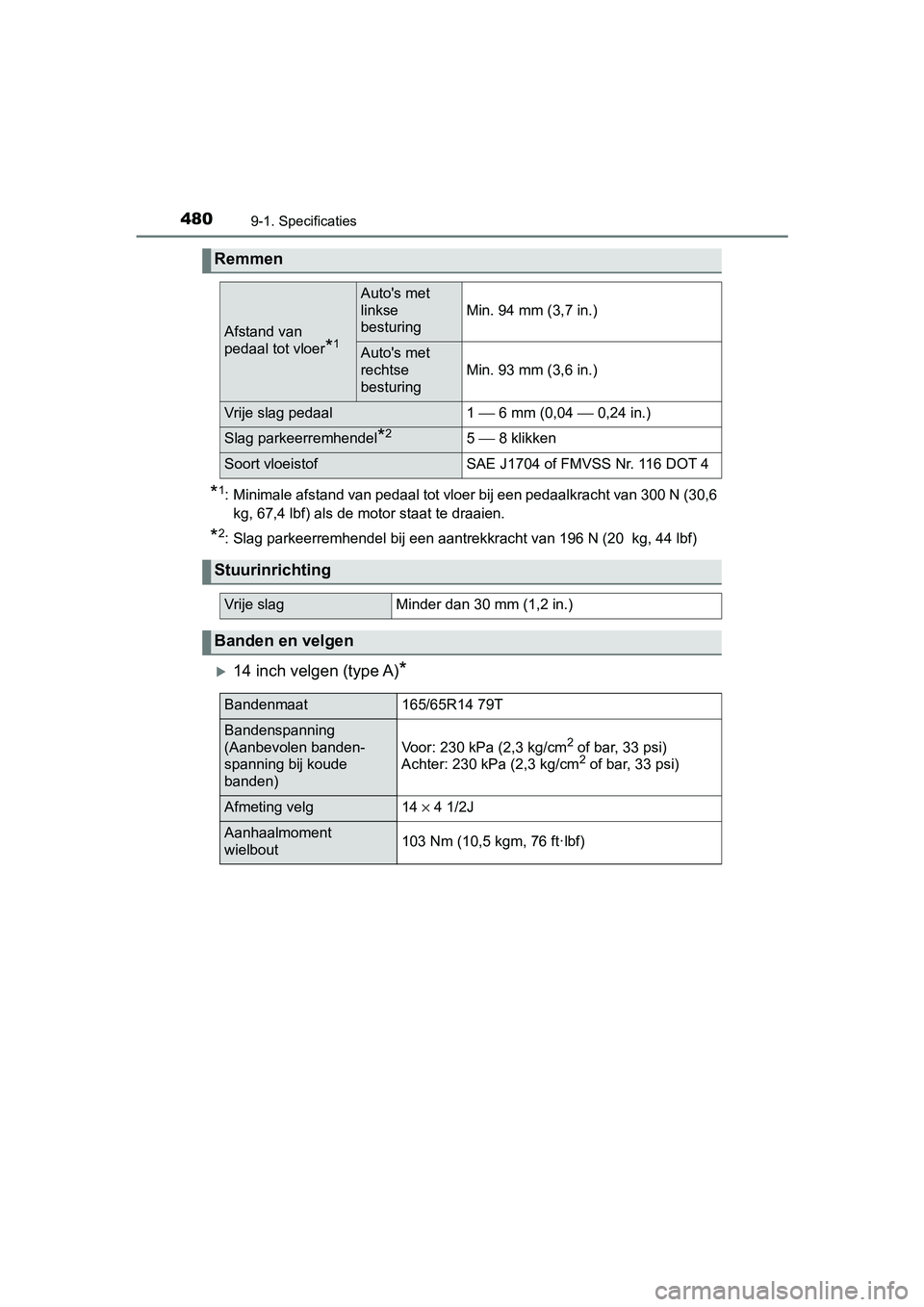

4809-1. Specificaties
AYGO_OM_Europe_OM99R19E
*1: Minimale afstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,6
kg, 67,4 lbf) als de motor staat te draaien.
*2: Slag parkeerremhendel bij een aantrekkracht van 196 N (20 kg, 44 lbf)
14 inch velgen (type A)*
Remmen
Afstand van
pedaal tot vloer
*1
Auto's met
linkse
besturing
Min. 94 mm (3,7 in.)
Auto's met
rechtse
besturing
Min. 93 mm (3,6 in.)
Vrije slag pedaal1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Slag parkeerremhendel*25 ⎯ 8 klikken
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat165/65R14 79T
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Voor: 230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter: 230 kPa (2,3 kg/cm2 of bar, 33 psi)
Afmeting velg14 × 4 1/2J
Aanhaalmoment
wielbout103 Nm (10,5 kgm, 76 ft·lbf)
