3817-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

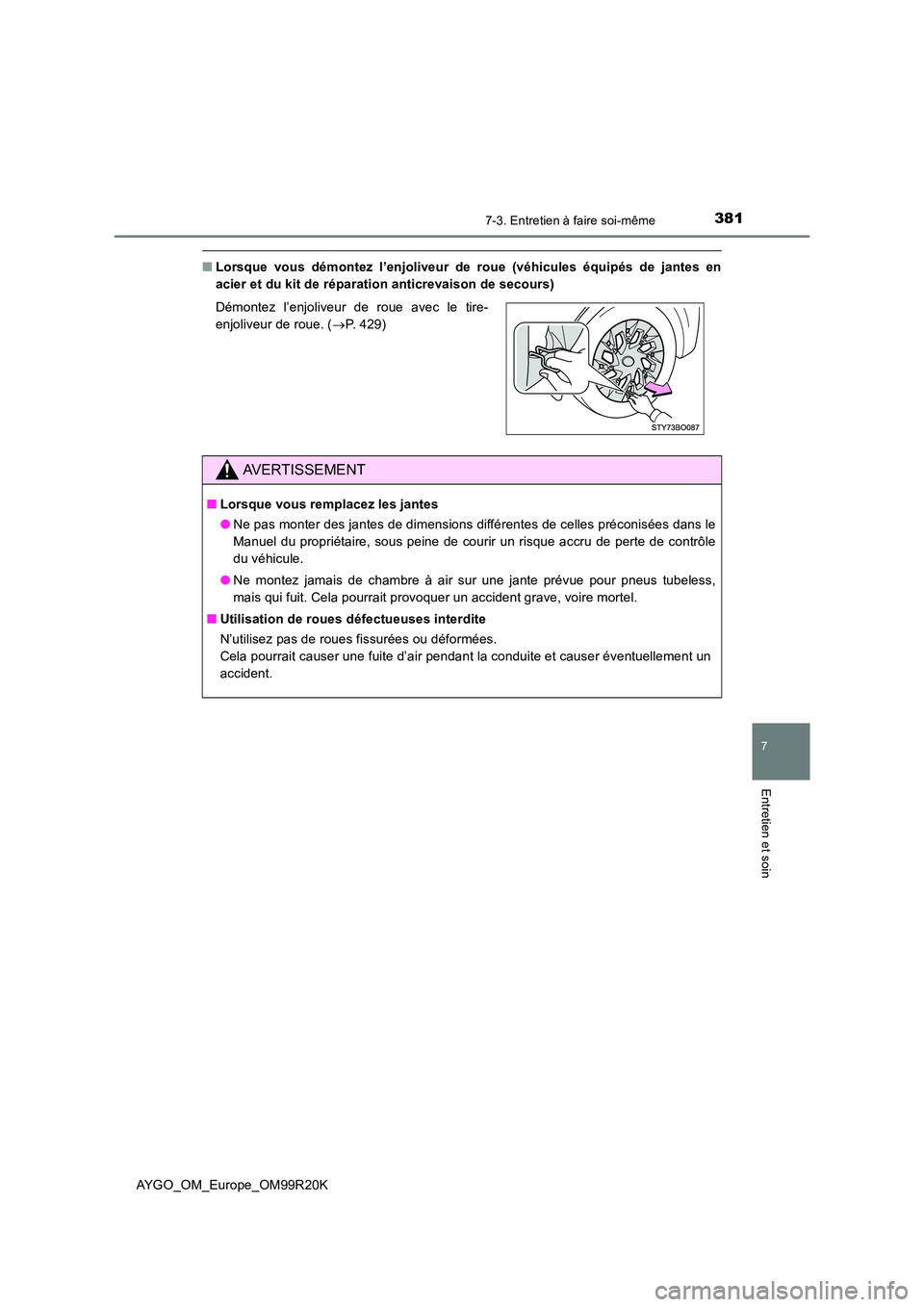

■Lorsque vous démontez l’enjoliveur de roue (véhicules équipés de jantes en
acier et du kit de réparation anticrevaison de secours)
Démontez l’enjoliveur de roue avec le tire-
enjoliveur de roue. ( P. 429)
AVERTISSEMENT
■Lorsque vous remplacez les jantes
● Ne pas monter des jantes de dimensions différentes de celles préconisées dans le
Manuel du propriétaire, sous peine de courir un risque accru de perte de contrôle
du véhicule.
● Ne montez jamais de chambre à air sur une jante prévue pour pneus tubeless,
mais qui fuit. Cela pourrait provoquer un accident grave, voire mortel.
■ Utilisation de roues défectueuses interdite
N’utilisez pas de roues fissurées ou déformées.
Cela pourrait causer une fuite d’air pendant la conduite et causer éventuellement un
accident.

3827-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

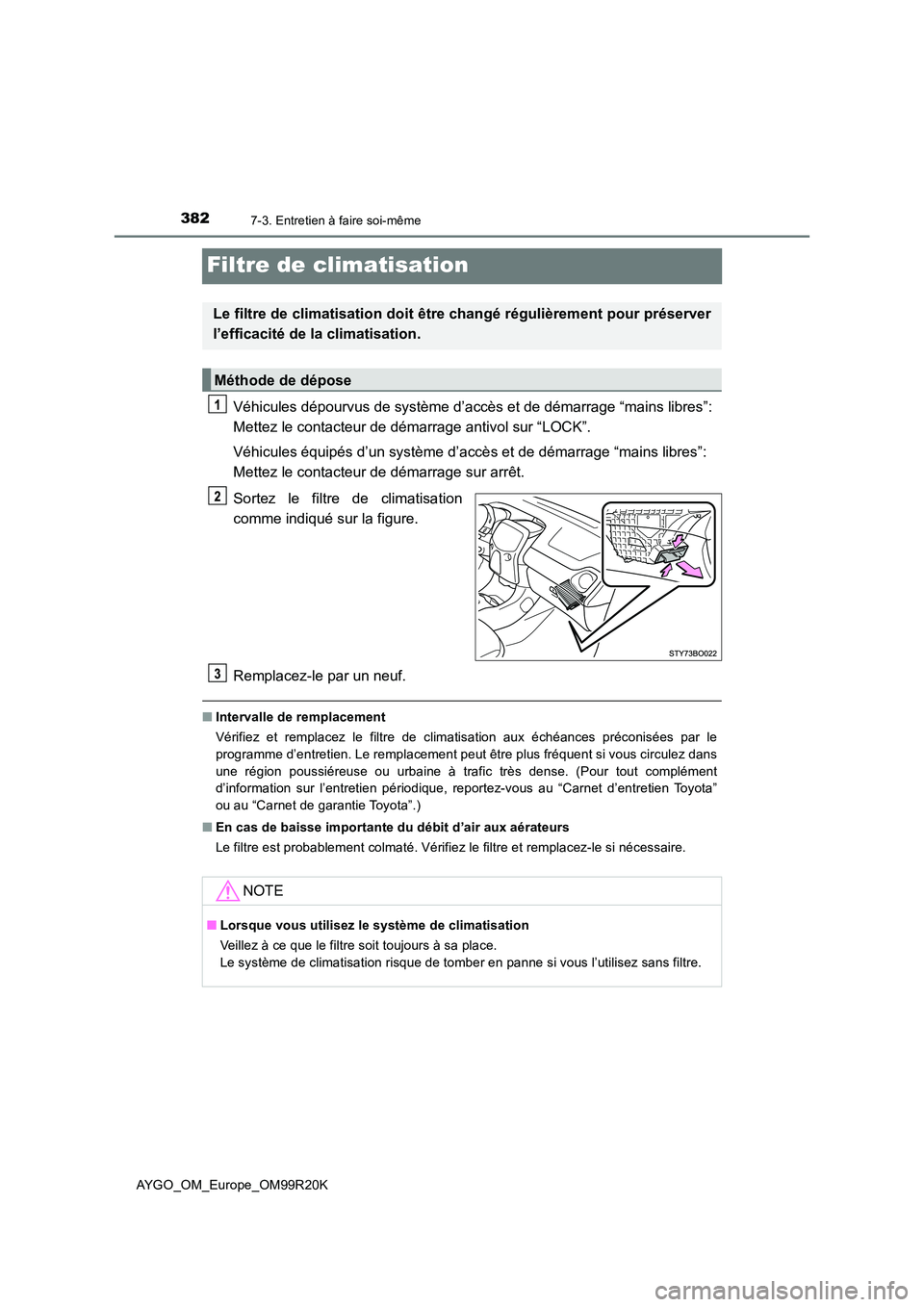

Filtre de climatisation
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Mettez le contacteur de démarrage antivol sur “LOCK”.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Mettez le contacteur de démarrage sur arrêt.
Sortez le filtre de climatisation
comme indiqué sur la figure.
Remplacez-le par un neuf.
■ Intervalle de remplacement
Vérifiez et remplacez le filtre de climatisation aux échéances préconisées par le
programme d’entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou urbaine à trafic très dense. (Pour tout complément
d’information sur l’entretien périodique, reportez-vous au “Carnet d’entretien Toyota”
ou au “Carnet de garantie Toyota”.)
■ En cas de baisse importante du débit d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si nécessaire.
Le filtre de climatisation doit êt re changé régulièrement pour préserver
l’efficacité de la climatisation.
Méthode de dépose
NOTE
■ Lorsque vous utilisez le système de climatisation
Veillez à ce que le filtre soit toujours à sa place.
Le système de climatisation risque de tomber en panne si vous l’utilisez sans filtre.

3837-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

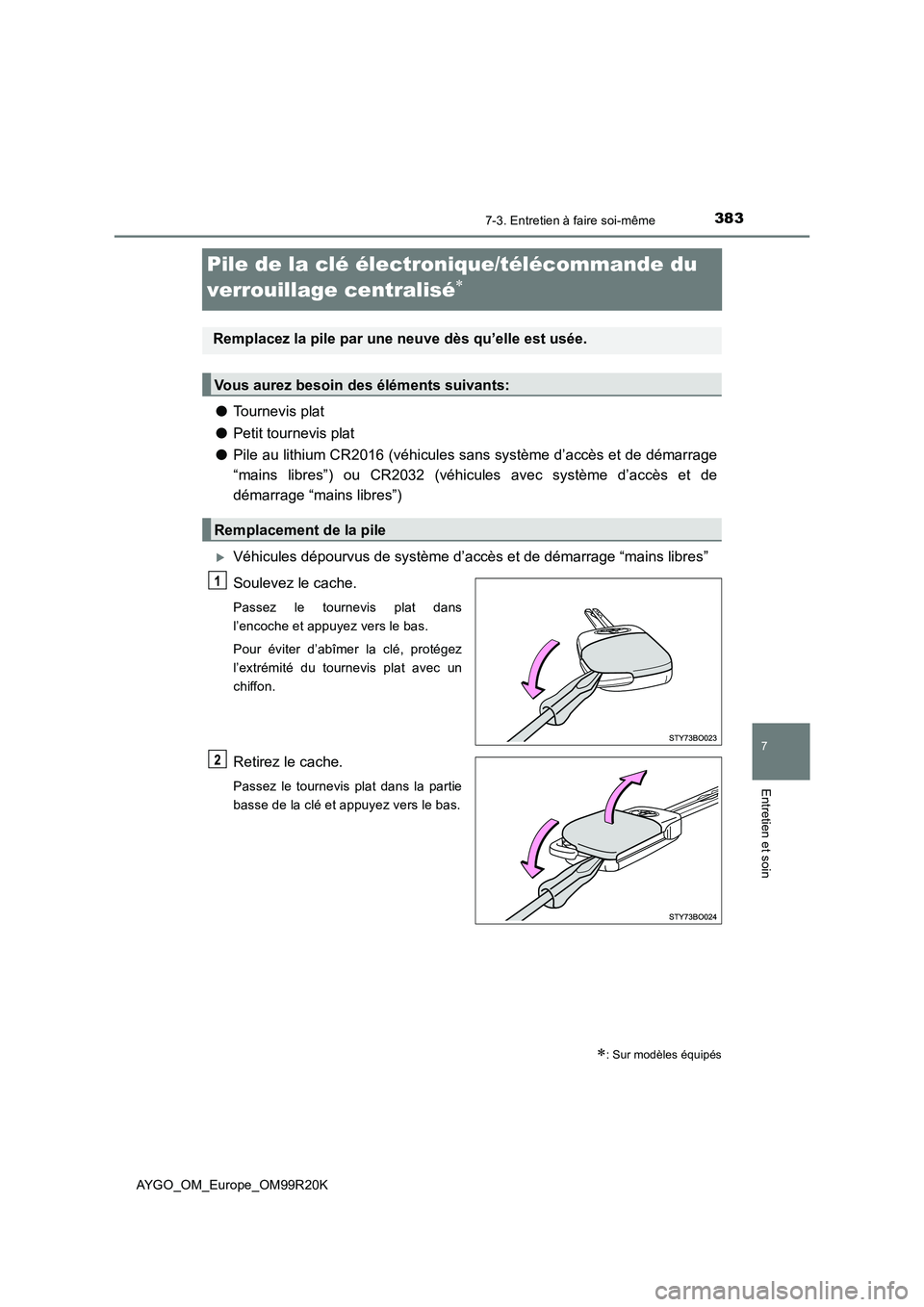

Pile de la clé électronique/télécommande du
verrouillage centralisé
● Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2016 (véhicules sans système d’accès et de démarrage
“mains libres”) ou CR2032 (véhicules avec système d’accès et de
démarrage “mains libres”)
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Soulevez le cache.
Passez le tournevis plat dans
l’encoche et appuyez vers le bas.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis plat avec un
chiffon.
Retirez le cache.
Passez le tournevis plat dans la partie
basse de la clé et appuyez vers le bas.
: Sur modèles équipés
Remplacez la pile par une neuve dès qu’elle est usée.
Vous aurez besoin des éléments suivants:
Remplacement de la pile

3847-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

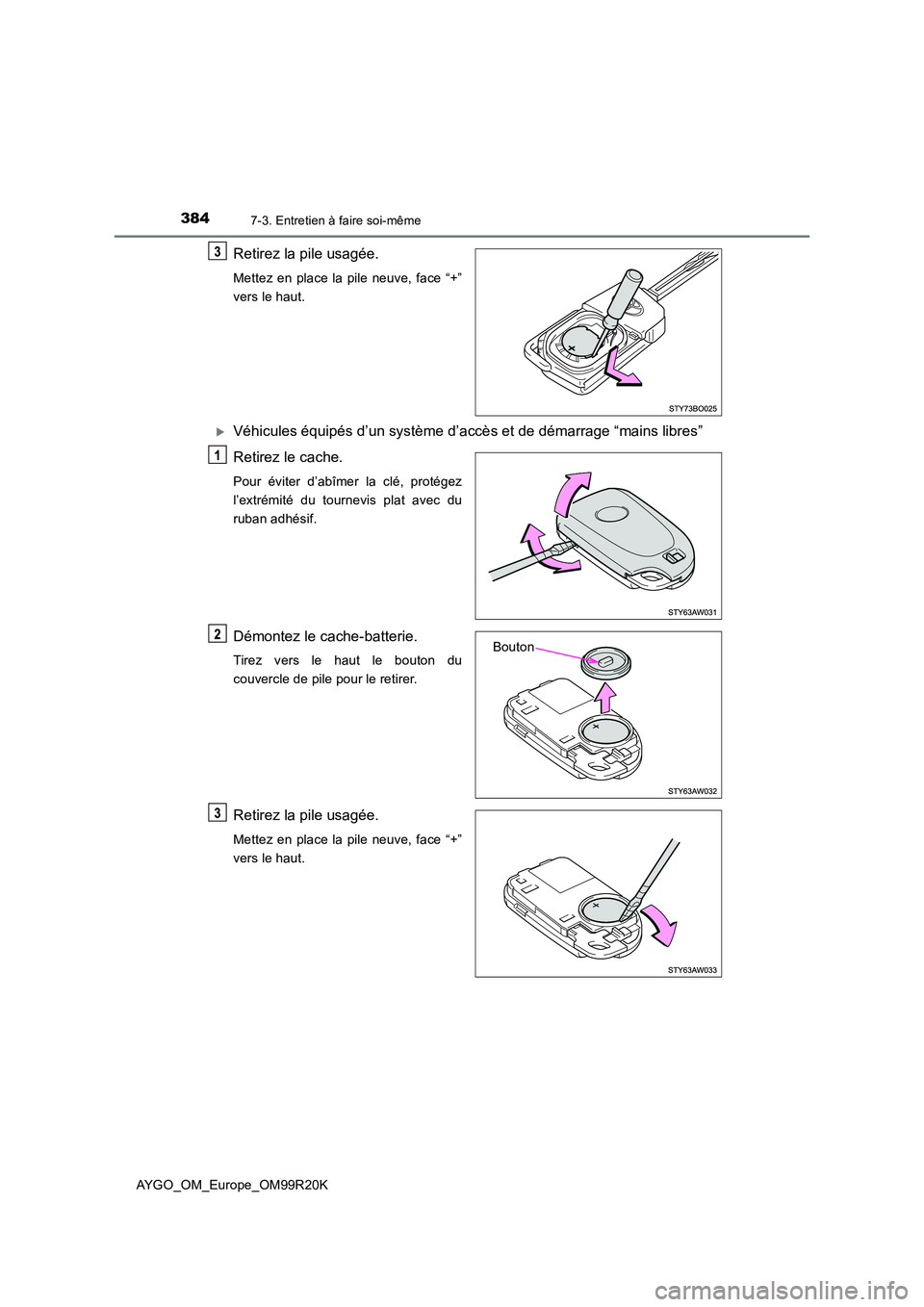

Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”
Retirez le cache.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis plat avec du
ruban adhésif.
Démontez le cache-batterie.
Tirez vers le haut le bouton du
couvercle de pile pour le retirer.
Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
Bouton

3857-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

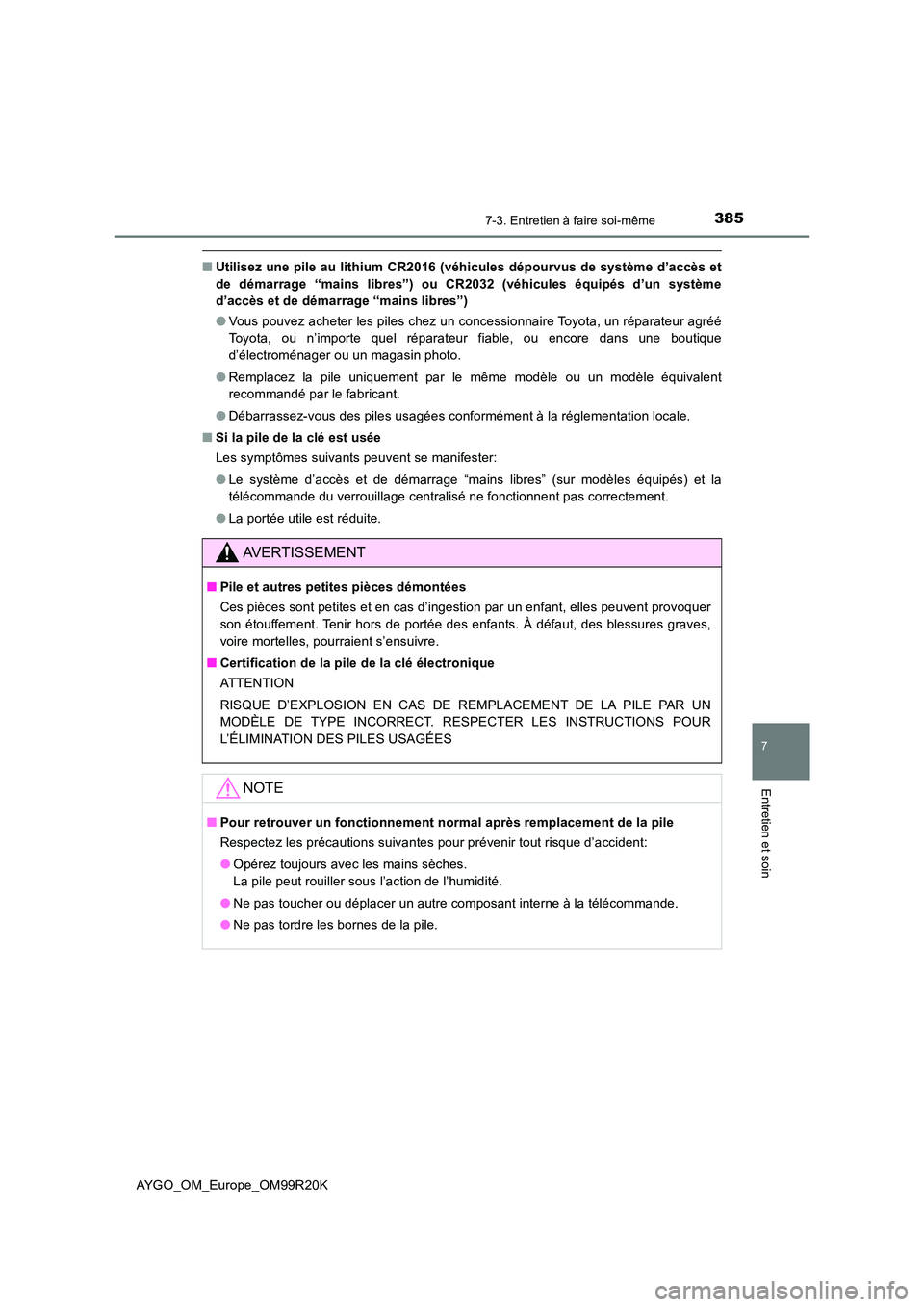

■Utilisez une pile au lithium CR2016 (véhicules dépourvus de système d’accès et
de démarrage “mains libres”) ou CR2032 (véhicules équipés d’un système
d’accès et de démarrage “mains libres”)
● Vous pouvez acheter les piles chez un concessionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable, ou encore dans une boutique
d’électroménager ou un magasin photo.
● Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d’accès et de démarrage “mains libres” (sur modèles équipés) et la
télécommande du verrouillage centralisé ne fonctionnent pas correctement.
● La portée utile est réduite.
AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent provoquer
son étouffement. Tenir hors de portée des enfants. À défaut, des blessures graves,
voire mortelles, pourraient s’ensuivre.
■ Certification de la pile de la clé électronique
ATTENTION
RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE PAR UN
MODÈLE DE TYPE INCORRECT. RESPECTER LES INSTRUCTIONS POUR
L’ÉLIMINATION DES PILES USAGÉES
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la télécommande.
● Ne pas tordre les bornes de la pile.

3867-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

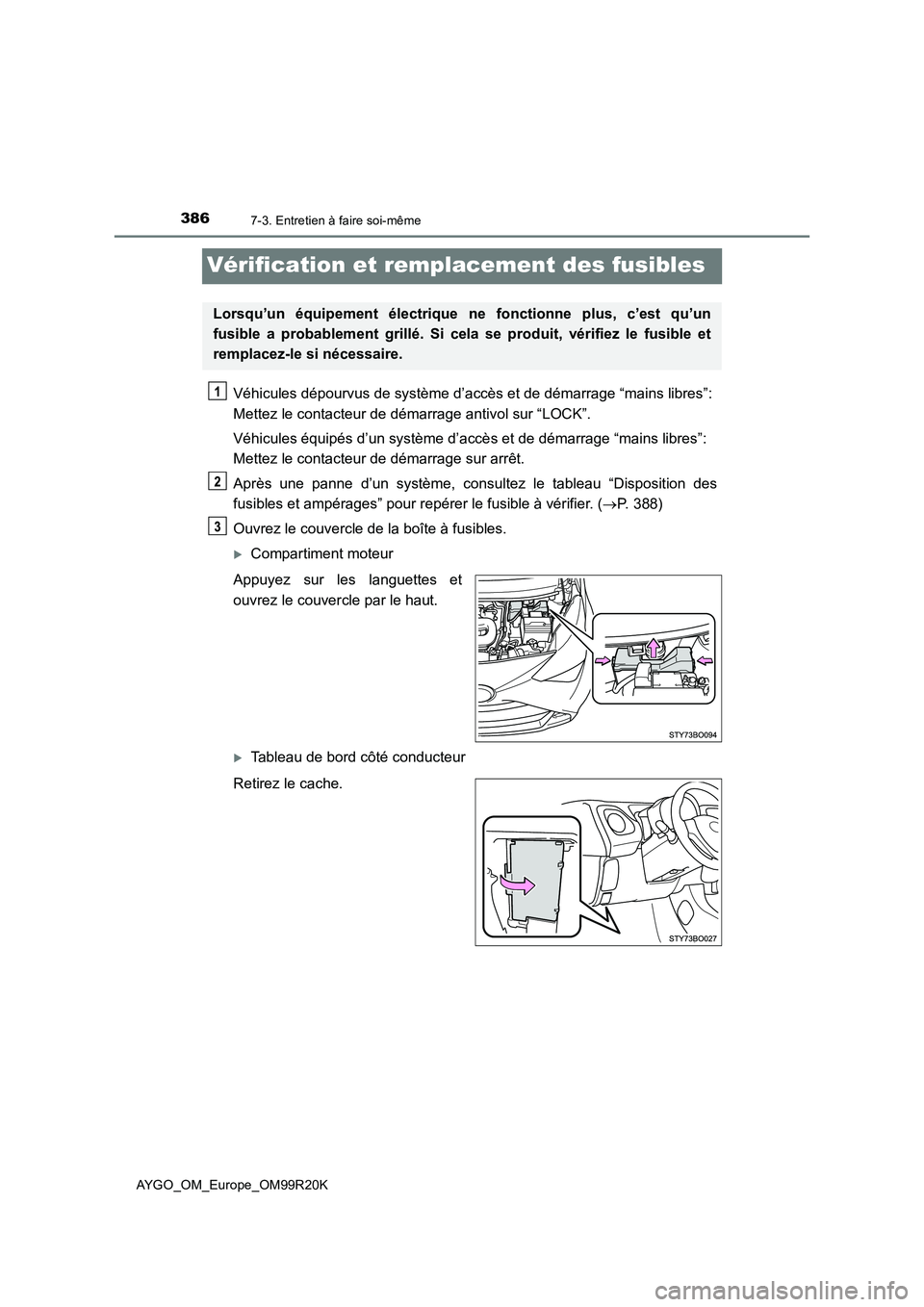

Vérification et remplacement des fusibles
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Mettez le contacteur de démarrage antivol sur “LOCK”.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Mettez le contacteur de démarrage sur arrêt.
Après une panne d’un système, consultez le tableau “Disposition des
fusibles et ampérages” pour repérer le fusible à vérifier. ( P. 388)
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur les languettes et
ouvrez le couvercle par le haut.
Tableau de bord côté conducteur
Retirez le cache.
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.

3877-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

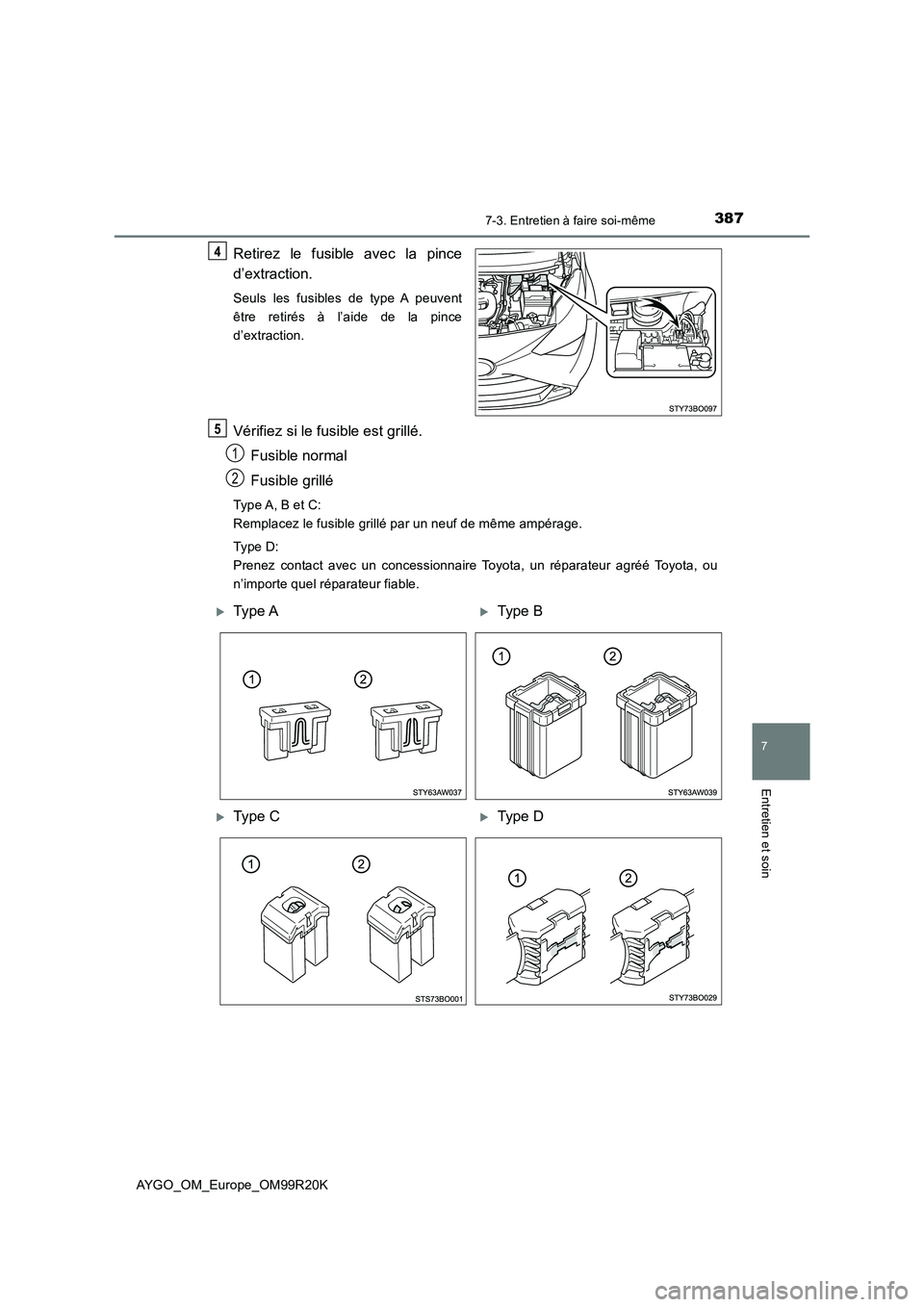

Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Type A, B et C:
Remplacez le fusible grillé par un neuf de même ampérage.
Typ e D:
Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
1
2
Type AType B
Type CType D

3887-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

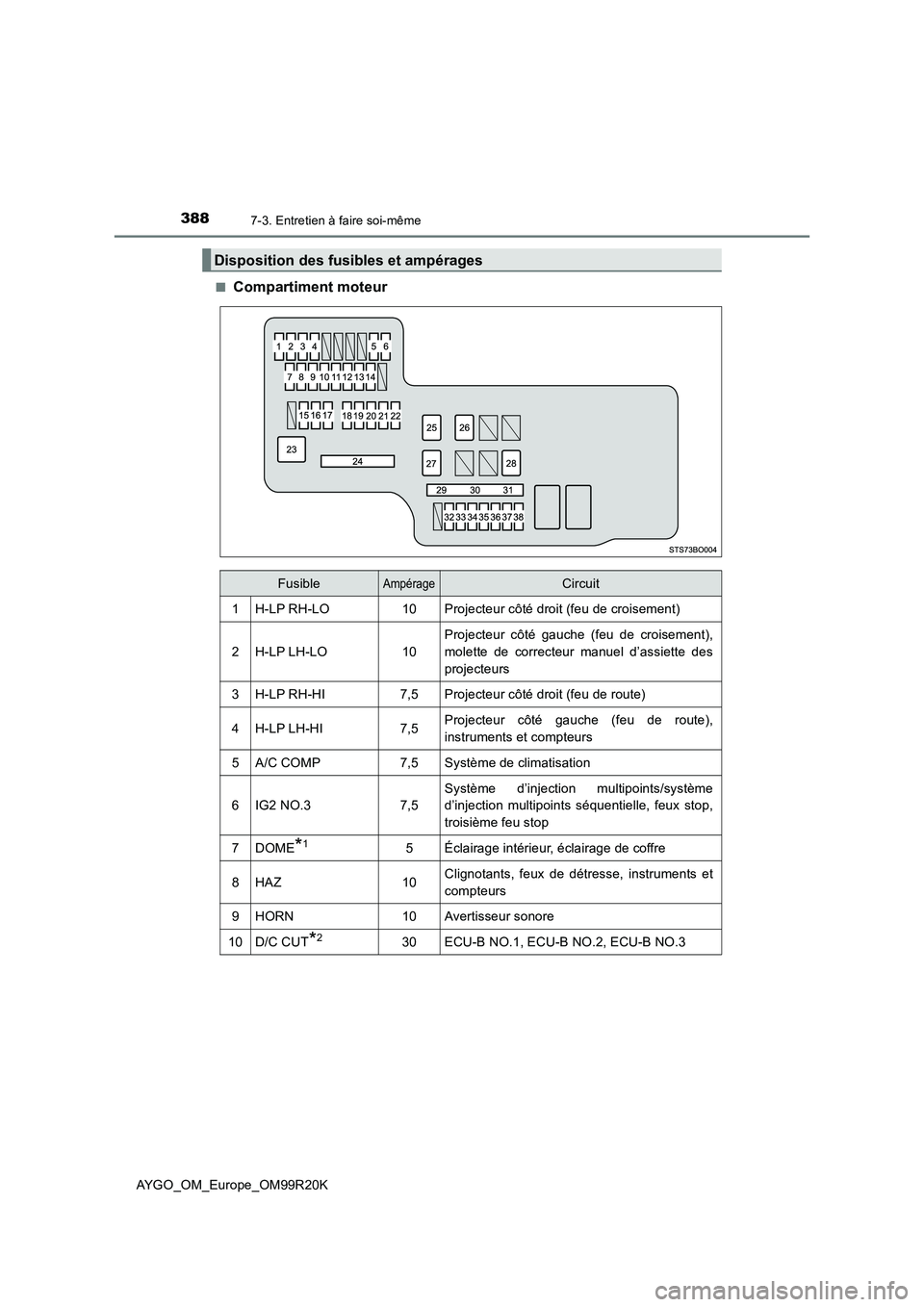

■Compartiment moteur
Disposition des fusibles et ampérages
FusibleAmpérageCircuit
1H-LP RH-LO10Projecteur côté droit (feu de croisement)
2H-LP LH-LO10
Projecteur côté gauche (feu de croisement),
molette de correcteur manuel d’assiette des
projecteurs
3H-LP RH-HI7,5Projecteur côté droit (feu de route)
4H-LP LH-HI7,5Projecteur côté gauche (feu de route),
instruments et compteurs
5A/C COMP7,5Système de climatisation
6IG2 NO.37,5
Système d’injection multipoints/système
d’injection multipoints séquentielle, feux stop,
troisième feu stop
7DOME*15Éclairage intérieur, éclairage de coffre
8HAZ10Clignotants, feux de détresse, instruments et
compteurs
9HORN10Avertisseur sonore
10D/C CUT*230ECU-B NO.1, ECU-B NO.2, ECU-B NO.3

3897-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

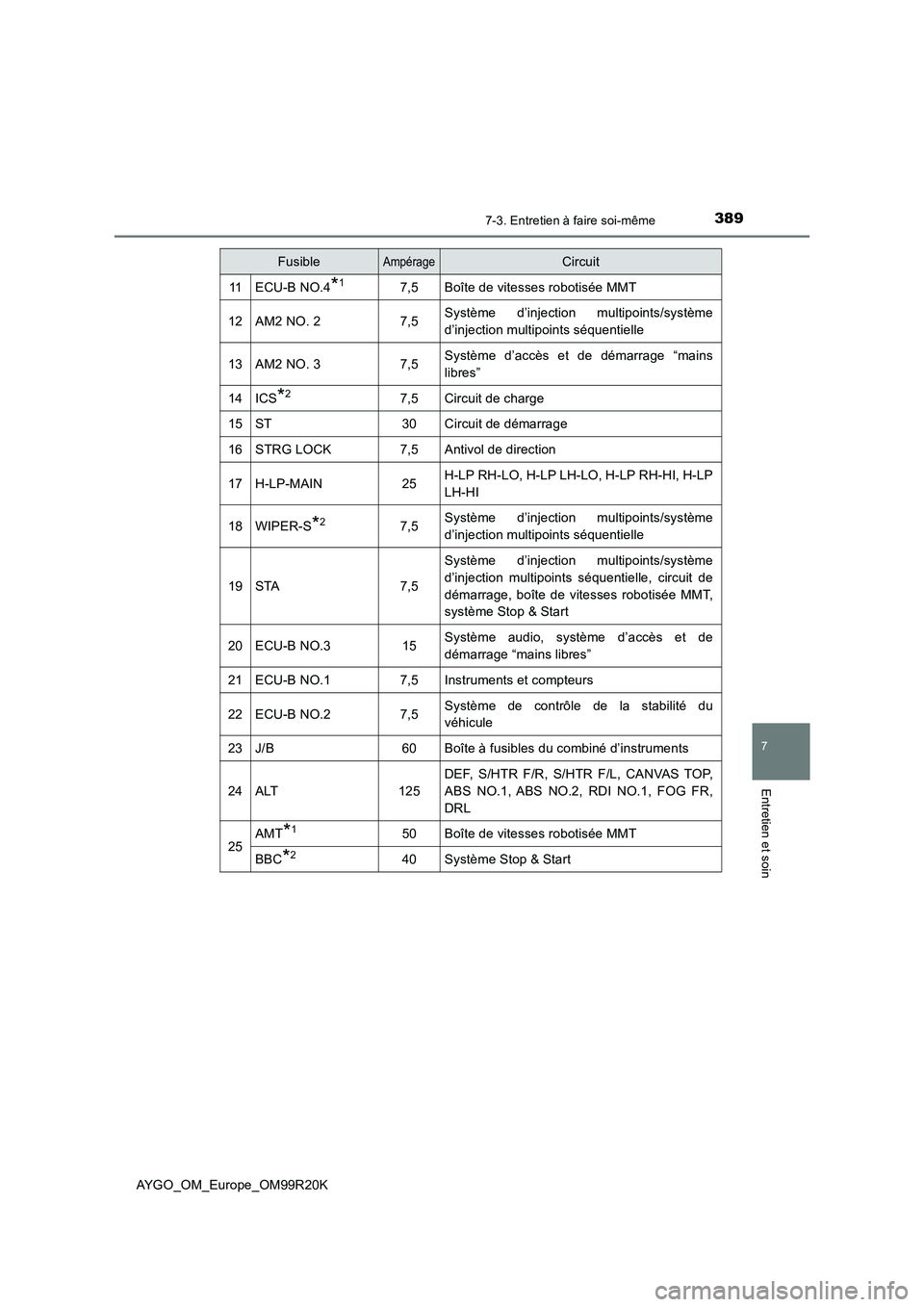

11ECU-B NO.4*17,5Boîte de vitesses robotisée MMT
12AM2 NO. 27,5Système d’injection multipoints/système
d’injection multipoints séquentielle
13AM2 NO. 37,5Système d’accès et de démarrage “mains
libres”
14ICS*27,5Circuit de charge
15ST30Circuit de démarrage
16STRG LOCK7,5Antivol de direction
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
18WIPER-S*27,5Système d’injection multipoints/système
d’injection multipoints séquentielle
19STA7,5
Système d’injection multipoints/système
d’injection multipoints séquentielle, circuit de
démarrage, boîte de vitesses robotisée MMT,
système Stop & Start
20ECU-B NO.315Système audio, système d’accès et de
démarrage “mains libres”
21ECU-B NO.17,5Instruments et compteurs
22ECU-B NO.27,5Système de contrôle de la stabilité du
véhicule
23J/B60Boîte à fusibles du combiné d’instruments
24ALT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
25AMT*150Boîte de vitesses robotisée MMT
BBC*240Système Stop & Start
FusibleAmpérageCircuit

3907-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K
*1: Véhicules équipés d’une boîte de vitesses robotisée MMT
*2: Véhicules équipés d’un système Stop & Start
*3: Remplacer le fusible par un autre de même calibre nominal que celui d’origine

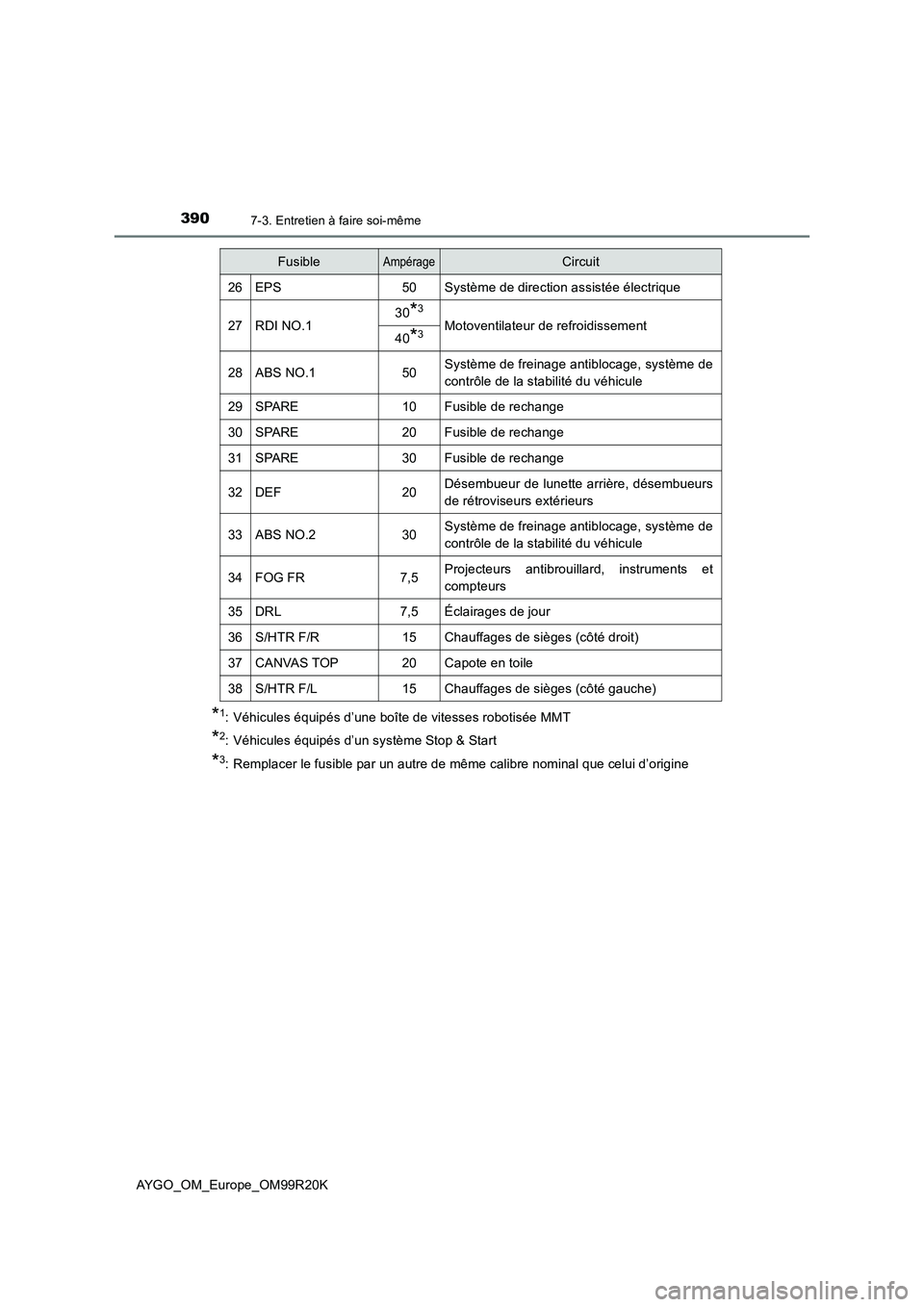

26EPS50Système de direction assistée électrique
27RDI NO.130*3
Motoventilateur de refroidissement40*3
28ABS NO.150Système de freinage antiblocage, système de
contrôle de la stabilité du véhicule
29SPARE10Fusible de rechange
30SPARE20Fusible de rechange
31SPARE30Fusible de rechange
32DEF20Désembueur de lunette arrière, désembueurs
de rétroviseurs extérieurs
33ABS NO.230Système de freinage antiblocage, système de
contrôle de la stabilité du véhicule
34FOG FR7,5Projecteurs antibrouillard, instruments et
compteurs
35DRL7,5Éclairages de jour
36S/HTR F/R15Chauffages de sièges (côté droit)
37CANVAS TOP20Capote en toile
38S/HTR F/L15Chauffages de sièges (côté gauche)
FusibleAmpérageCircuit
