sensor TOYOTA AYGO 2021 Manuale duso (in Italian)

371-1. Per un utilizzo sicuro
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM9A016L

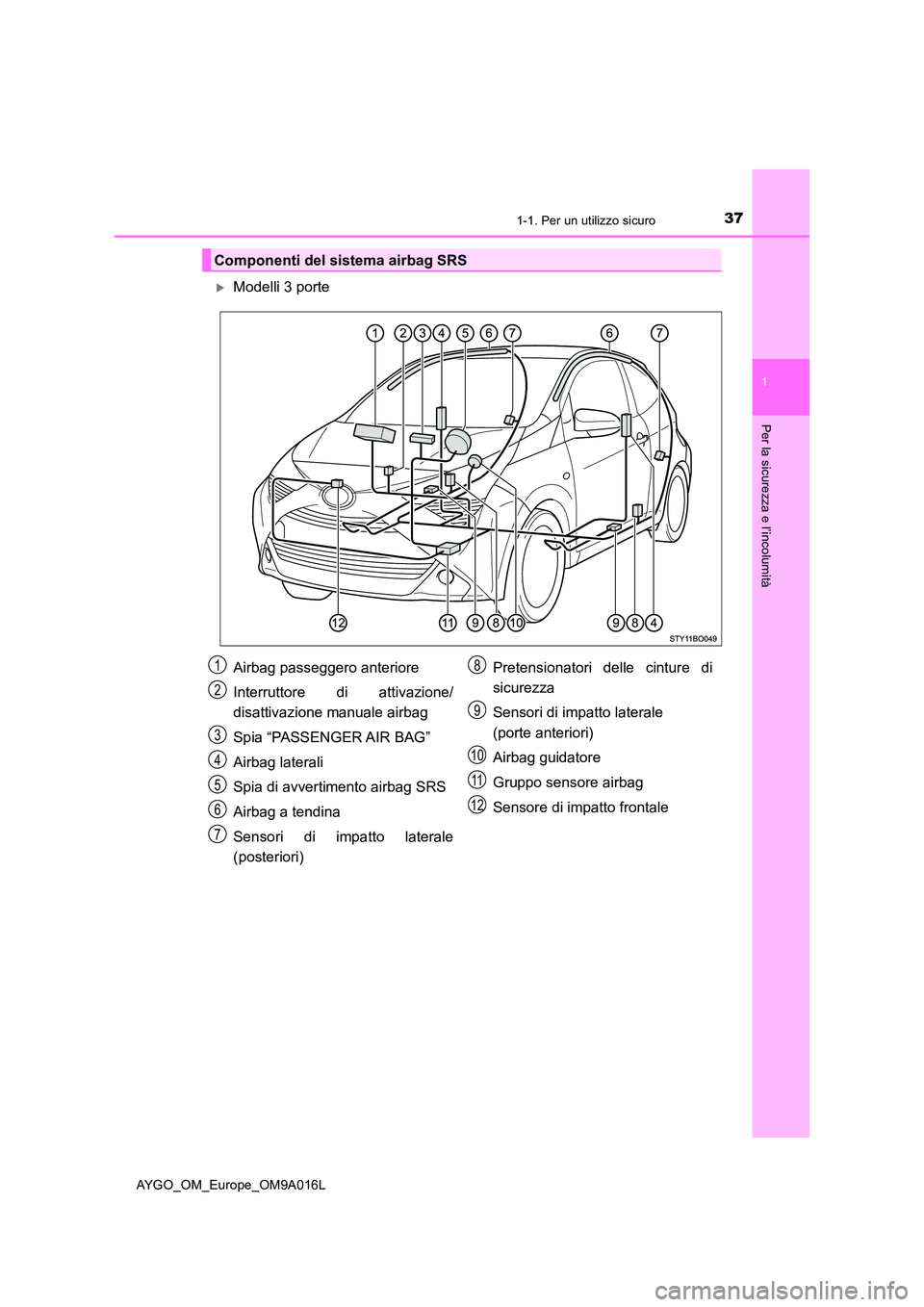

Modelli 3 porte
Componenti del sistema airbag SRS
Airbag passeggero anteriore
Interruttore di attivazione/
disattivazione manuale airbag
Spia “PASSENGER AIR BAG”
Airbag laterali
Spia di avvertimento airbag SRS
Airbag a tendina
Sensori di impatto laterale
(posteriori)
Pretensionatori delle cinture di
sicurezza
Sensori di impatto laterale
(porte anteriori)
Airbag guidatore
Gruppo sensore airbag
Sensore di impatto frontale
1
2
3
4
5
6
7
8
9
10
11
12

381-1. Per un utilizzo sicuro
AYGO_OM_Europe_OM9A016L

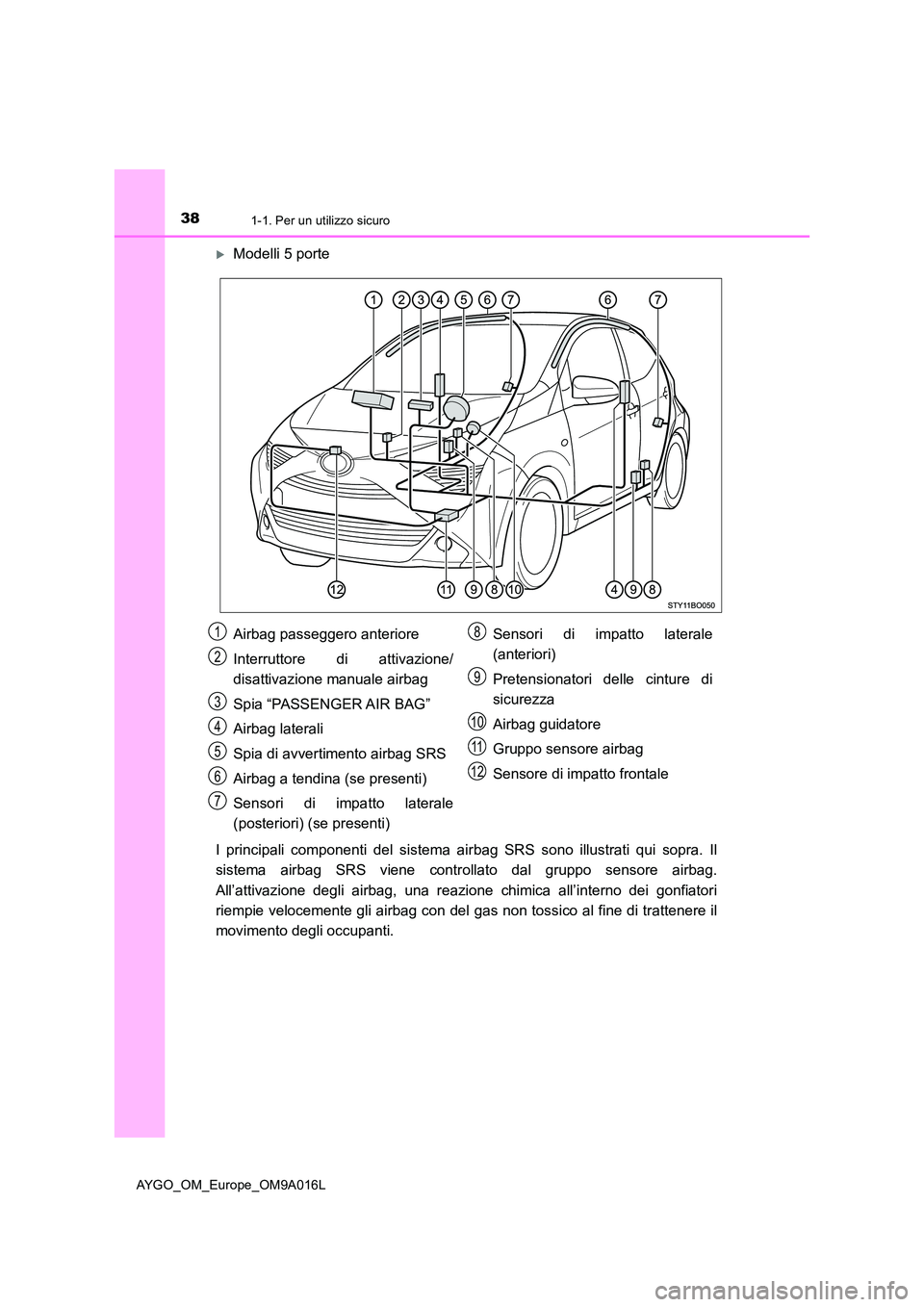

Modelli 5 porte
I principali componenti del sistema air bag SRS sono illustrati qui sopra. Il
sistema airbag SRS viene controllato dal gruppo sensore airbag.
All’attivazione degli airbag, una reazione chimica all’interno dei gonfiatori
riempie velocemente gli airbag con del gas non tossico al fine di trattenere il
movimento degli occupanti.
Airbag passeggero anteriore
Interruttore di attivazione/
disattivazione manuale airbag
Spia “PASSENGER AIR BAG”
Airbag laterali
Spia di avvertimento airbag SRS
Airbag a tendina (se presenti)
Sensori di impatto laterale
(posteriori) (se presenti)
Sensori di impatto laterale
(anteriori)
Pretensionatori delle cinture di
sicurezza
Airbag guidatore
Gruppo sensore airbag
Sensore di impatto frontale
1
2
3
4
5
6
7
8
9
10
11
12

2334-3. Uso delle luci e dei tergicristalli
4
Guida
AYGO_OM_Europe_OM9A016L
Questo sistema consente l’accensione dei fari per 30 secondi quando
l’interruttore motore viene girato in posizione “LOCK” (veicoli senza sistema
di entrata e avviamento intelligente) oppure viene spento (veicoli con sistema
di entrata e avviamento intelligente).
Tirare la leva verso di sé e rilasciarla
con l’interruttore luci posizionato su
o su dopo aver girato
l’interruttore motore sulla posizione
“LOCK” (veicoli senza sistema di
entrata e avviamento intelligente)
oppure dopo averlo spento (veicoli
con sistema di entrata e avviamento
intelligente).
Tirare verso di sé la leva e rilasciarla per spegnere le luci.
■ Sistema luce guida diurna
Per rendere il vostro veicolo più visibile agli altri guidatori durante la guida diurna, le
luci di guida diurna si accendono automaticamente ogni volta che si avvia il motore. Le
luci di guida diurna non sono progettate per l’utilizzo notturno.
■ Sensore controllo fari (se presente)
Sistema di spegnimento ritardato delle luci (se presente)
Il sensore potrebbe non funzionare
correttamente se coperto da un oggetto o se
sul parabrezza è presente qualcosa che
blocca il sensore.
In questo modo il sensore non sarà in grado di
rilevare il livello di luce ambiente, causando il
malfunzionamento del sistema automatico dei
fari.

2464-5. Toyota Safety Sense
AYGO_OM_Europe_OM9A016L

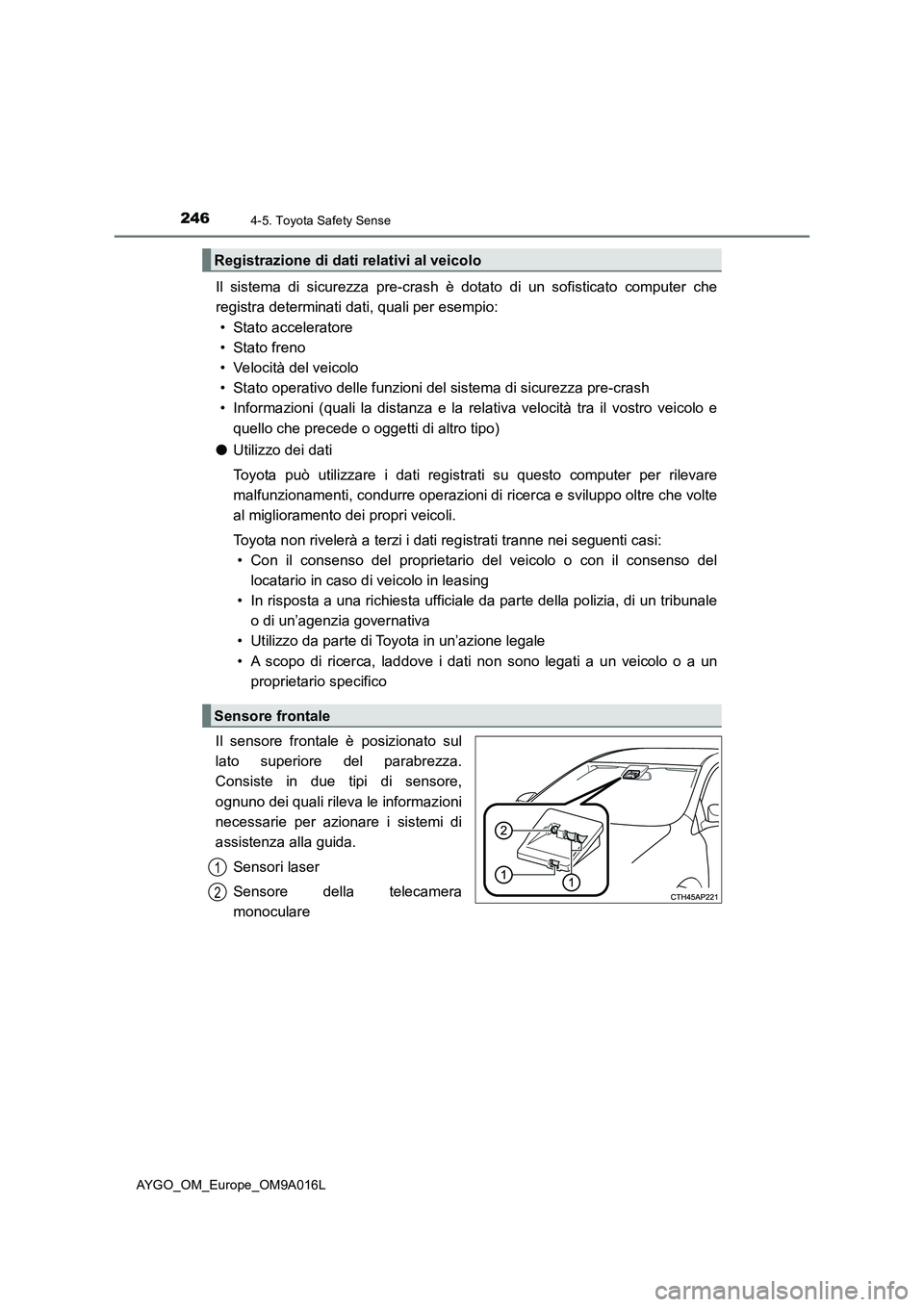

Il sistema di sicurezza pre-crash è dotato di un sofisticato computer che
registra determinati dati, quali per esempio:
• Stato acceleratore
• Stato freno
• Velocità del veicolo
• Stato operativo delle funzioni del sistema di sicurezza pre-crash
• Informazioni (quali la distanza e la relativa velocità tra il vostro veicolo e
quello che precede o oggetti di altro tipo)
●Utilizzo dei dati
Toyota può utilizzare i dati registrati su questo computer per rilevare
malfunzionamenti, condurre operazioni di ricerca e sviluppo oltre che volte
al miglioramento dei propri veicoli.
Toyota non rivelerà a terzi i dati registrati tranne nei seguenti casi:
• Con il consenso del proprietario del veicolo o con il consenso del
locatario in caso di veicolo in leasing
• In risposta a una richiesta ufficiale da parte della polizia, di un tribunale
o di un’agenzia governativa
• Utilizzo da parte di Toyota in un’azione legale
• A scopo di ricerca, laddove i dati non sono legati a un veicolo o a un
proprietario specifico
Il sensore frontale è posizionato sul
lato superiore del parabrezza.
Consiste in due tipi di sensore,
ognuno dei quali rileva le informazioni
necessarie per azionare i sistemi di
assistenza alla guida.
Sensori laser
Sensore della telecamera
monoculare
Registrazione di dati relativi al veicolo
Sensore frontale
1
2

2474-5. Toyota Safety Sense
4
Guida
AYGO_OM_Europe_OM9A016L

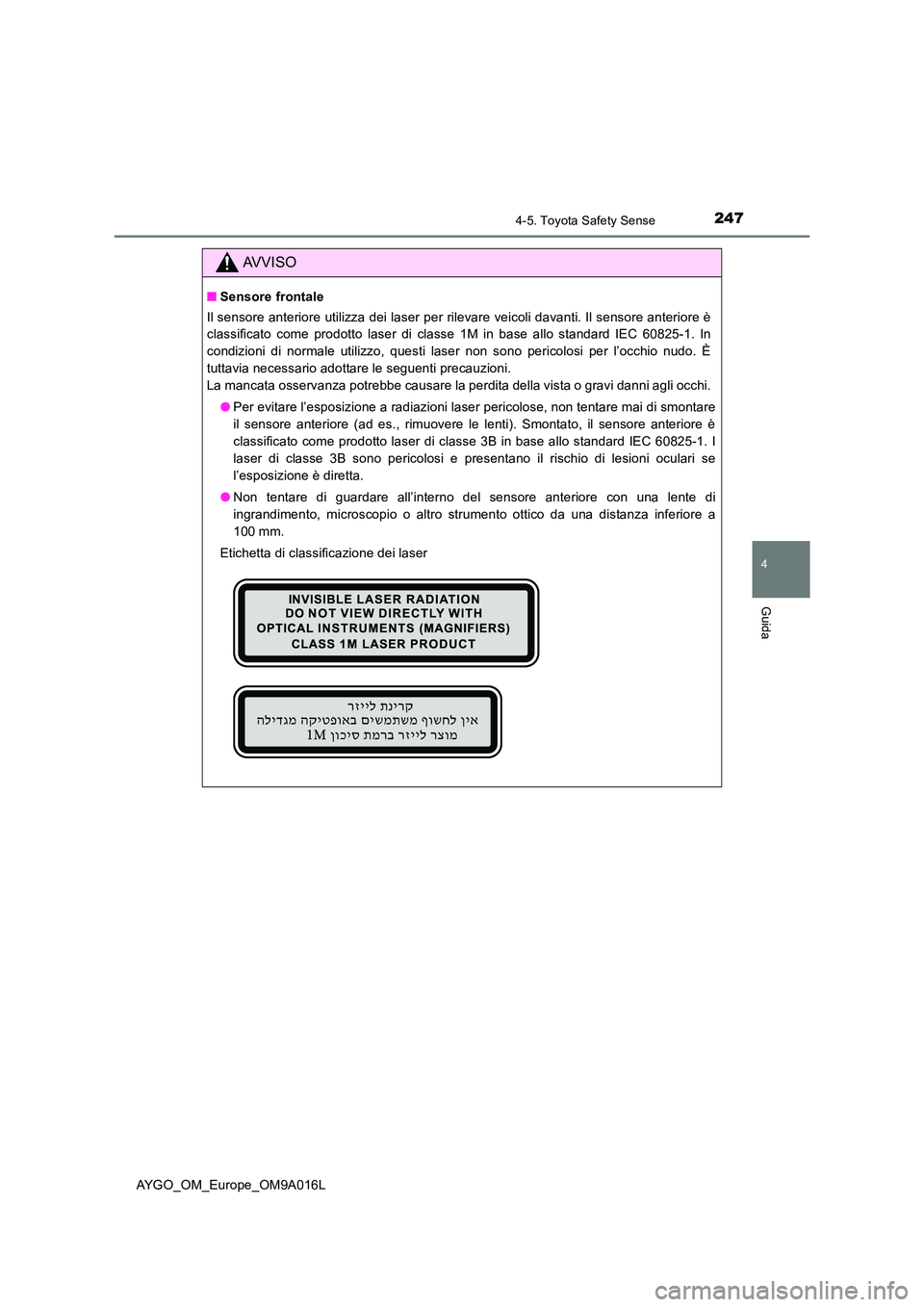

AVVISO
■Sensore frontale
Il sensore anteriore utilizza dei laser per rilevare veicoli davanti. Il sensore anteriore è
classificato come prodotto laser di classe 1M in base allo standard IEC 60825-1. In
condizioni di normale utilizzo, questi laser non sono pericolosi per l’occhio nudo. È
tuttavia necessario adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare la perdita della vista o gravi danni agli occhi.
● Per evitare l’esposizione a radiazioni laser pericolose, non tentare mai di smontare
il sensore anteriore (ad es., rimuovere le lenti). Smontato, il sensore anteriore è
classificato come prodotto laser di classe 3B in base allo standard IEC 60825-1. I
laser di classe 3B sono pericolosi e presentano il rischio di lesioni oculari se
l’esposizione è diretta.
● Non tentare di guardare all’interno del sensore anteriore con una lente di
ingrandimento, microscopio o altro strumento ottico da una distanza inferiore a
100 mm.
Etichetta di classificazione dei laser

2494-5. Toyota Safety Sense
4
Guida
AYGO_OM_Europe_OM9A016L
AVVISO

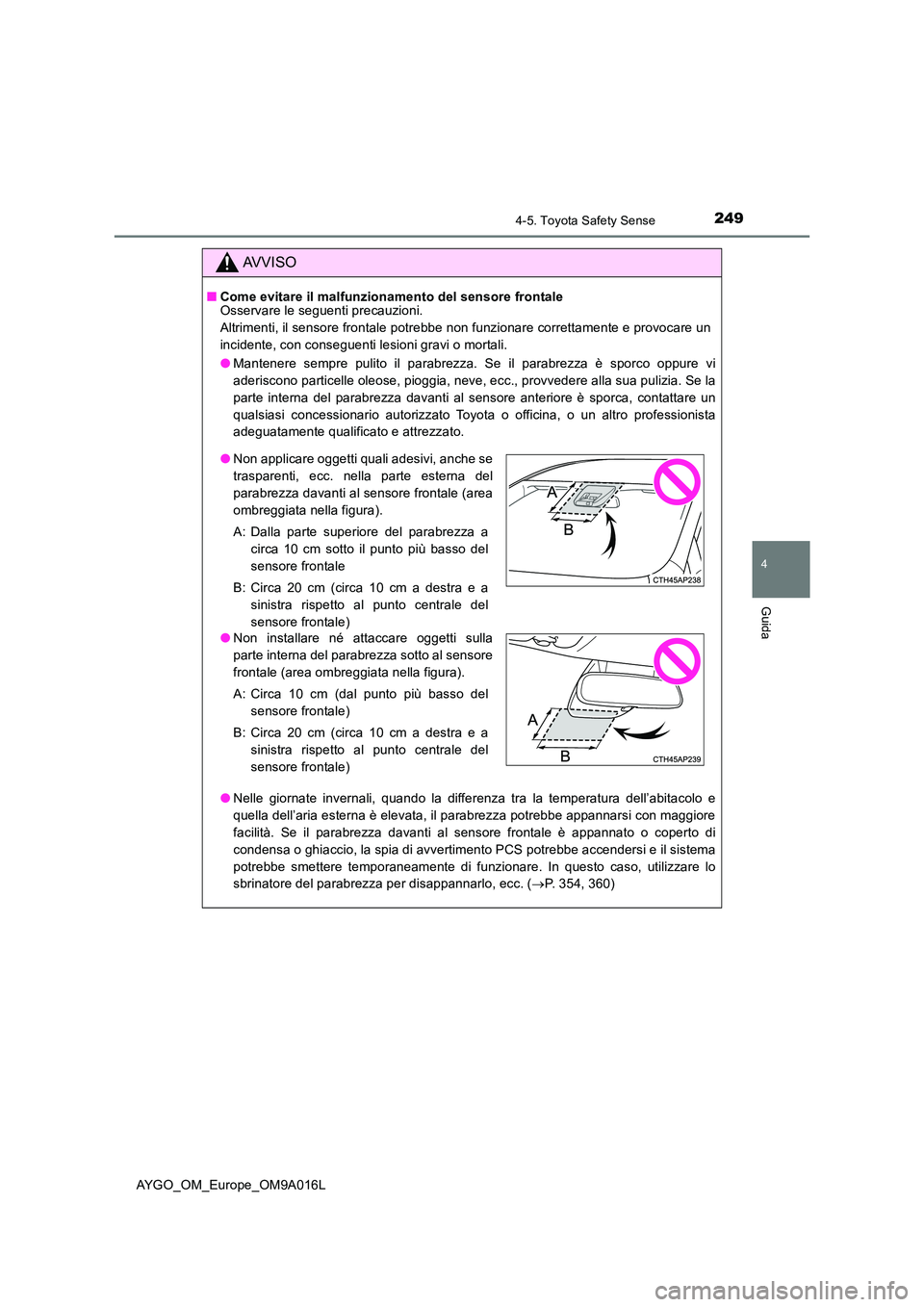

■Come evitare il malfunzionamento del sensore frontale Osservare le seguenti precauzioni.
Altrimenti, il sensore frontale potrebbe non funzionare correttamente e provocare un
incidente, con conseguenti lesioni gravi o mortali.
● Mantenere sempre pulito il parabrezza. Se il parabrezza è sporco oppure vi
aderiscono particelle oleose, pioggia, neve, ecc., provvedere alla sua pulizia. Se la
parte interna del parabrezza davanti al sensore anteriore è sporca, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Nelle giornate invernali, quando la differenza tra la temperatura dell’abitacolo e
quella dell’aria esterna è elevata, il parabrezza potrebbe appannarsi con maggiore
facilità. Se il parabrezza davanti al sensore frontale è appannato o coperto di
condensa o ghiaccio, la spia di avvertimento PCS potrebbe accendersi e il sistema
potrebbe smettere temporaneamente di funzionare. In questo caso, utilizzare lo
sbrinatore del parabrezza per disappannarlo, ecc. ( P. 354, 360)
●Non applicare oggetti quali adesivi, anche se
trasparenti, ecc. nella parte esterna del
parabrezza davanti al sensore frontale (area
ombreggiata nella figura).
A: Dalla parte superiore del parabrezza a
circa 10 cm sotto il punto più basso del
sensore frontale
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore frontale)
● Non installare né attaccare oggetti sulla
parte interna del parabrezza sotto al sensore
frontale (area ombreggiata nella figura).
A: Circa 10 cm (dal punto più basso del
sensore frontale)
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore frontale)

2504-5. Toyota Safety Sense
AYGO_OM_Europe_OM9A016L

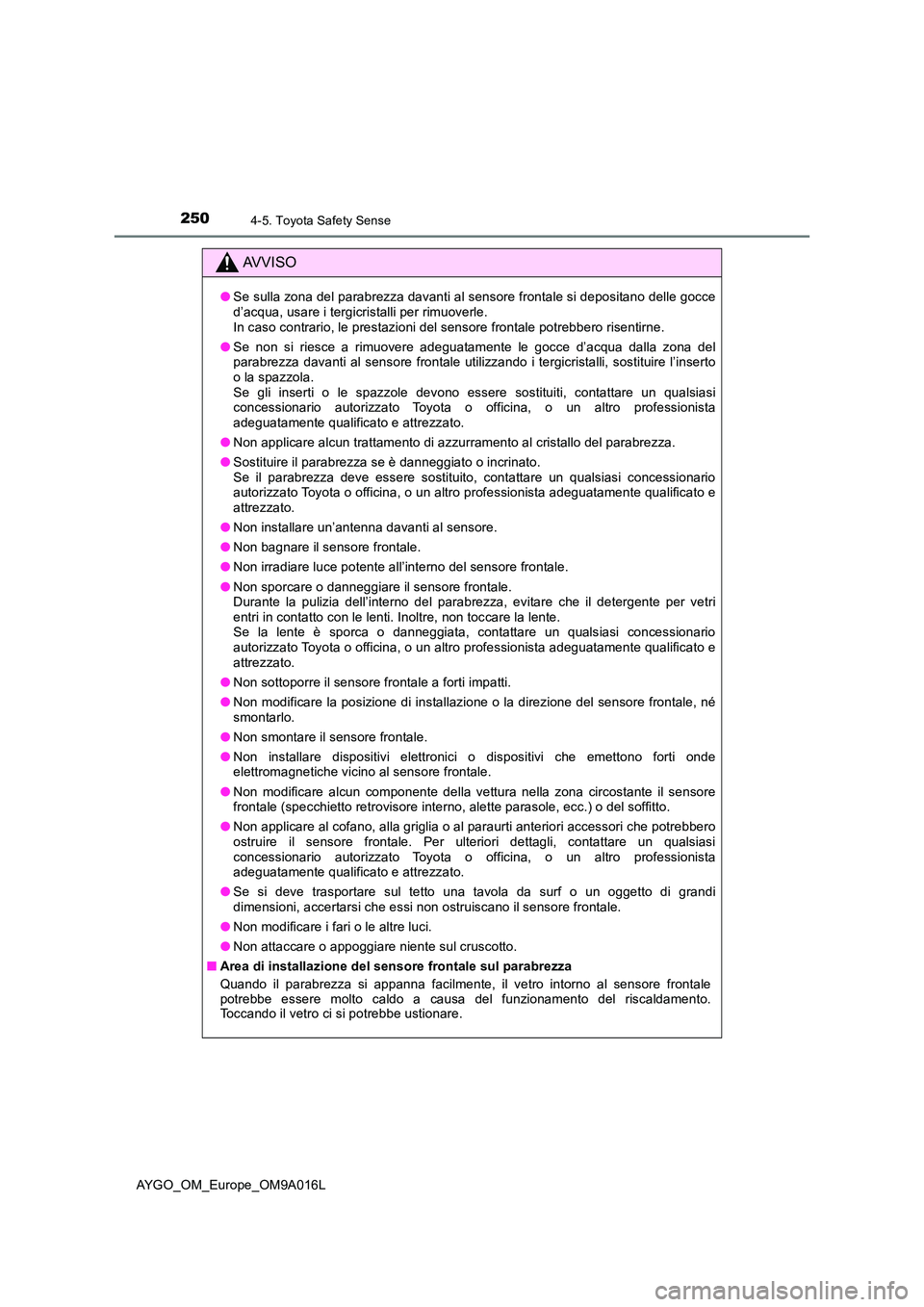

AVVISO
●Se sulla zona del parabrezza davanti al sensore frontale si depositano delle gocce d’acqua, usare i tergicristalli per rimuoverle. In caso contrario, le prestazioni del sensore frontale potrebbero risentirne.
● Se non si riesce a rimuovere adeguatamente le gocce d’acqua dalla zona del parabrezza davanti al sensore frontale utilizzando i tergicristalli, sostituire l’insertoo la spazzola. Se gli inserti o le spazzole devono essere sostituiti, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionistaadeguatamente qualificato e attrezzato.
● Non applicare alcun trattamento di azzurramento al cristallo del parabrezza.
● Sostituire il parabrezza se è danneggiato o incrinato. Se il parabrezza deve essere sostituito, contattare un qualsiasi concessionarioautorizzato Toyota o officina, o un altro professionista adeguatamente qualificato eattrezzato.
● Non installare un’antenna davanti al sensore.
● Non bagnare il sensore frontale.
● Non irradiare luce potente all’interno del sensore frontale.
● Non sporcare o danneggiare il sensore frontale. Durante la pulizia dell’interno del parabrezza, evitare che il detergente per vetrientri in contatto con le lenti. Inoltre, non toccare la lente. Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non sottoporre il sensore frontale a forti impatti.
● Non modificare la posizione di installazione o la direzione del sensore frontale, né smontarlo.
● Non smontare il sensore frontale.
● Non installare dispositivi elettronici o dispositivi che emettono forti onde elettromagnetiche vicino al sensore frontale.
● Non modificare alcun componente della vettura nella zona circostante il sensore frontale (specchietto retrovisore interno, alette parasole, ecc.) o del soffitto.
● Non applicare al cofano, alla griglia o al paraurti anteriori accessori che potrebbero ostruire il sensore frontale. Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Se si deve trasportare sul tetto una tavola da surf o un oggetto di grandi dimensioni, accertarsi che essi non ostruiscano il sensore frontale.
● Non modificare i fari o le altre luci.
● Non attaccare o appoggiare niente sul cruscotto.
■ Area di installazione del sensore frontale sul parabrezza
Quando il parabrezza si appanna facilmente, il vetro intorno al sensore frontale potrebbe essere molto caldo a causa del funzionamento del riscaldamento.Toccando il vetro ci si potrebbe ustionare.

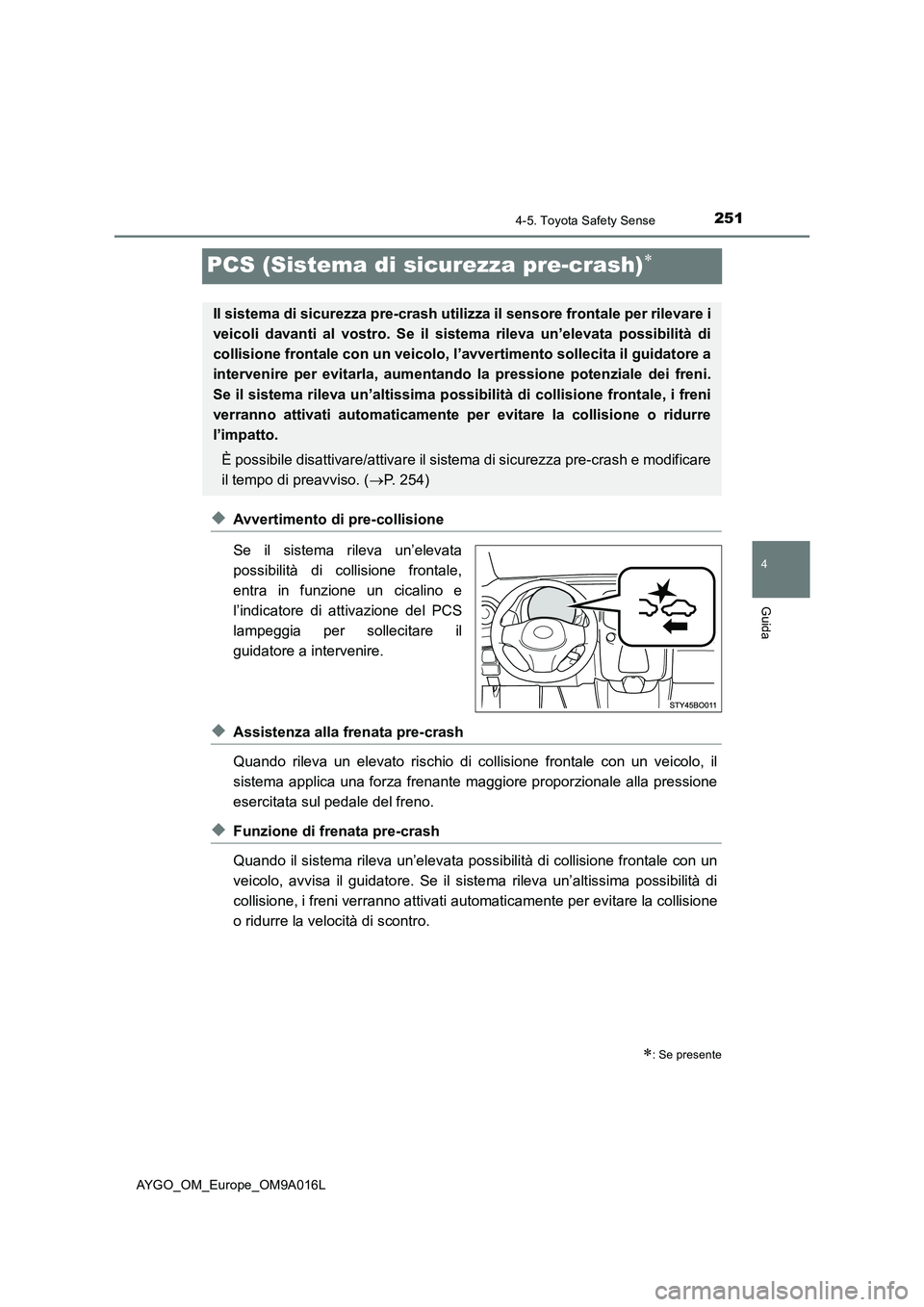

251
4
4-5. Toyota Safety Sense
Guida
AYGO_OM_Europe_OM9A016L
PCS (Sistema di sicurezza pre-crash)
◆Avvertimento di pre-collisione
Se il sistema rileva un’elevata
possibilità di collisione frontale,
entra in funzione un cicalino e
l’indicatore di attivazione del PCS
lampeggia per sollecitare il
guidatore a intervenire.
◆Assistenza alla frenata pre-crash
Quando rileva un elevato rischio di collisione frontale con un veicolo, il
sistema applica una forza frenante maggiore proporzionale alla pressione
esercitata sul pedale del freno.
◆Funzione di frenata pre-crash
Quando il sistema rileva un’elevata possibilità di collisione frontale con un
veicolo, avvisa il guidatore. Se il sistema rileva un’altissima possibilità di
collisione, i freni verranno attivati automaticamente per evitare la collisione
o ridurre la velocità di scontro.
: Se presente
Il sistema di sicurezza pre-crash utilizza il sensore frontale per rilevare i
veicoli davanti al vostro. Se il sistema rileva un’elevata possibilità di
collisione frontale con un veicolo, l’avvertimento sollecita il guidatore a
intervenire per evitarla, aumentando la pressione potenziale dei freni.
Se il sistema rileva un’altissima possibilità di collisione frontale, i freni
verranno attivati automaticamente per evitare la collisione o ridurre
l’impatto.
È possibile disattivare/attivare il sistema di sicurezza pre-crash e modificare
il tempo di preavviso. (P. 254)

2594-5. Toyota Safety Sense
4
Guida
AYGO_OM_Europe_OM9A016L

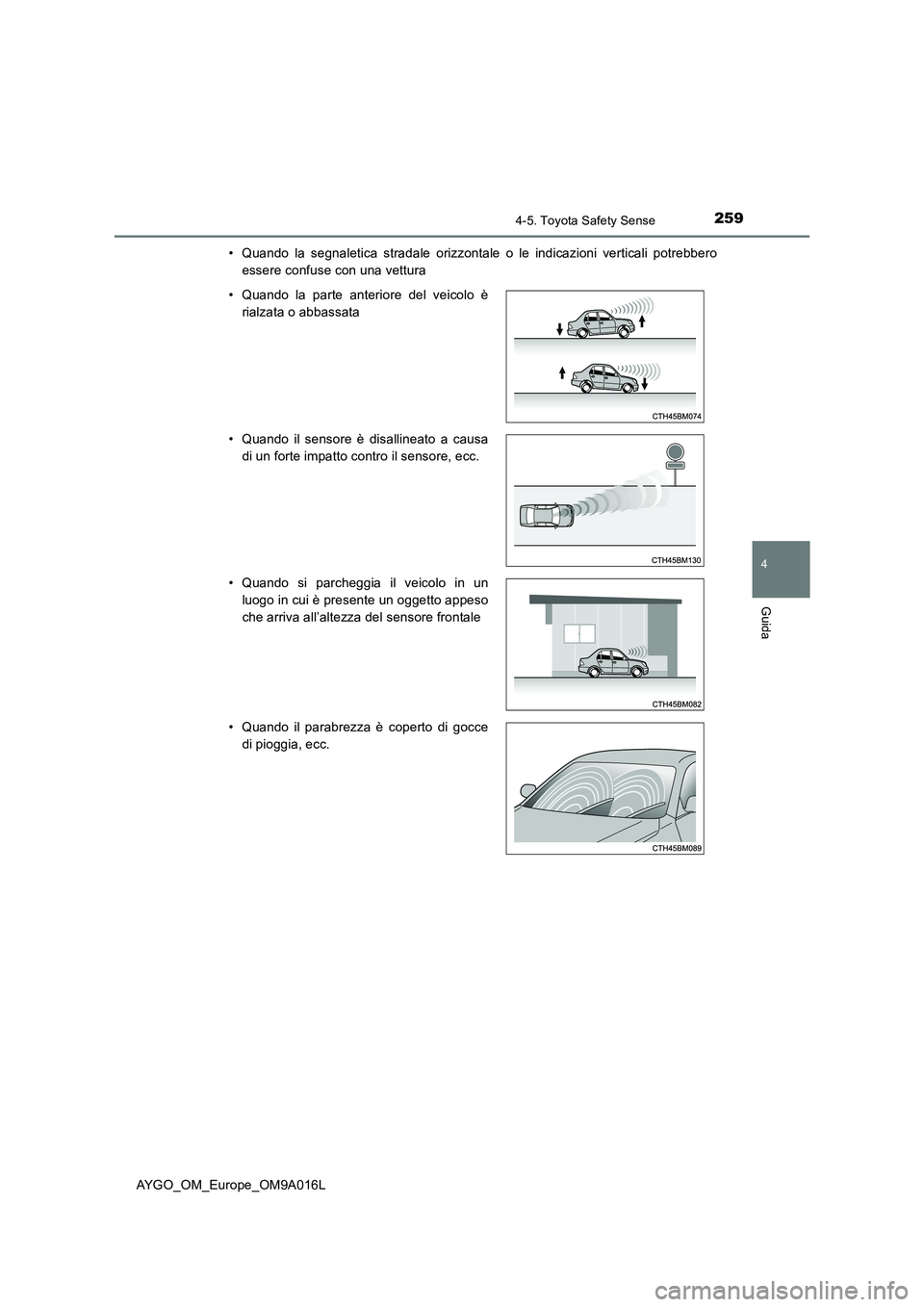

• Quando la segnaletica stradale orizzontale o le indicazioni verticali potrebbero
essere confuse con una vettura
• Quando la parte anteriore del veicolo è
rialzata o abbassata
• Quando il sensore è disallineato a causa
di un forte impatto contro il sensore, ecc.
• Quando si parcheggia il veicolo in un
luogo in cui è presente un oggetto appeso
che arriva all’altezza del sensore frontale
• Quando il parabrezza è coperto di gocce
di pioggia, ecc.

2604-5. Toyota Safety Sense
AYGO_OM_Europe_OM9A016L

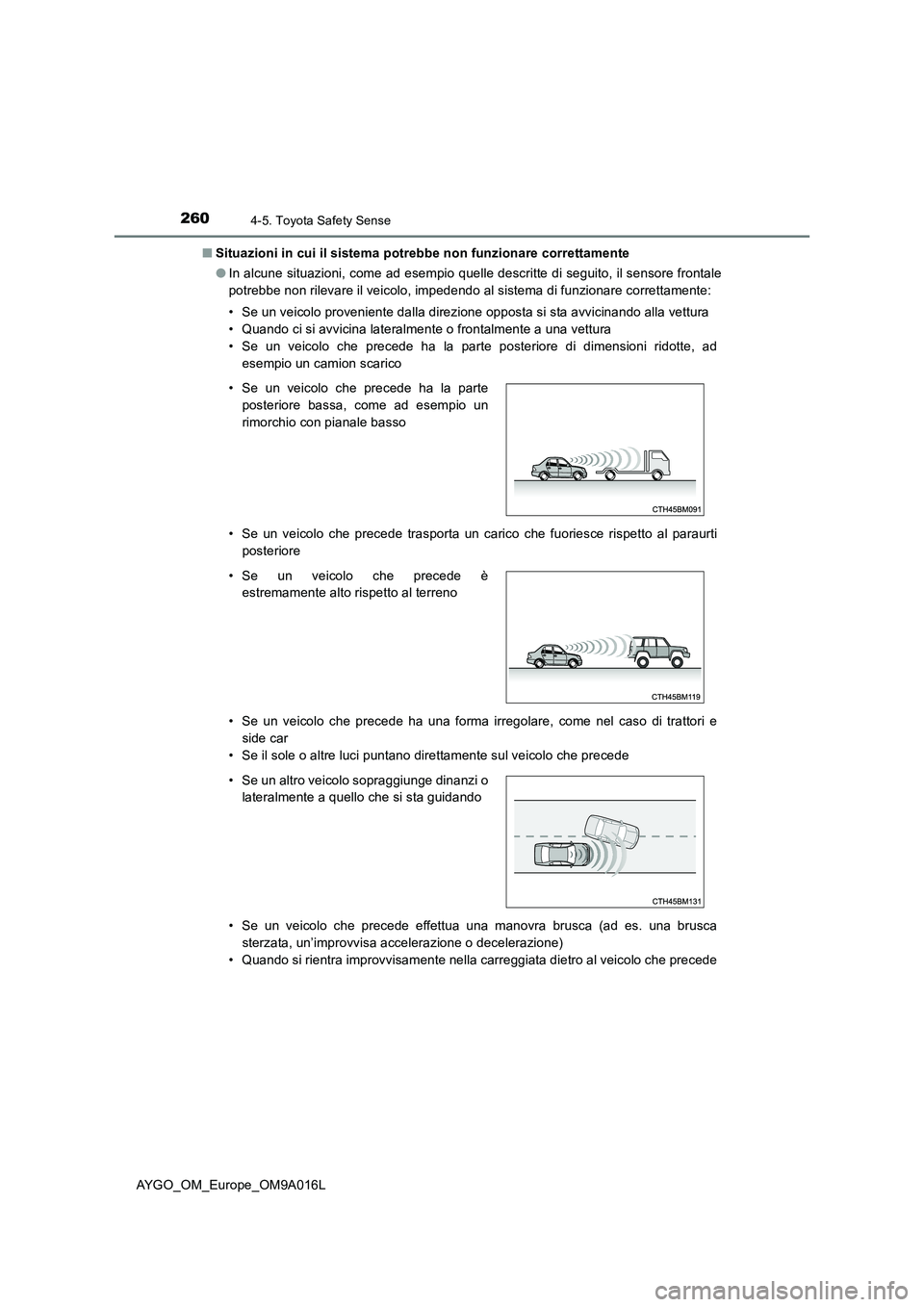

■ Situazioni in cui il sistema potrebbe non funzionare correttamente
● In alcune situazioni, come ad esempio quelle descritte di seguito, il sensore frontale
potrebbe non rilevare il veicolo, impedendo al sistema di funzionare correttamente:
• Se un veicolo proveniente dalla direzione opposta si sta avvicinando alla vettura
• Quando ci si avvicina lateralmente o frontalmente a una vettura
• Se un veicolo che precede ha la parte posteriore di dimensioni ridotte, ad
esempio un camion scarico
• Se un veicolo che precede trasporta un carico che fuoriesce rispetto al paraurti
posteriore
• Se un veicolo che precede ha una forma irregolare, come nel caso di trattori e
side car
• Se il sole o altre luci puntano direttamente sul veicolo che precede
• Se un veicolo che precede effettua una manovra brusca (ad es. una brusca
sterzata, un’improvvisa accelerazione o decelerazione)
• Quando si rientra improvvisamente nella carreggiata dietro al veicolo che precede
• Se un veicolo che precede ha la parte
posteriore bassa, come ad esempio un
rimorchio con pianale basso
• Se un veicolo che precede è
estremamente alto rispetto al terreno
• Se un altro veicolo sopraggiunge dinanzi o
lateralmente a quello che si sta guidando
