Page 115 of 562

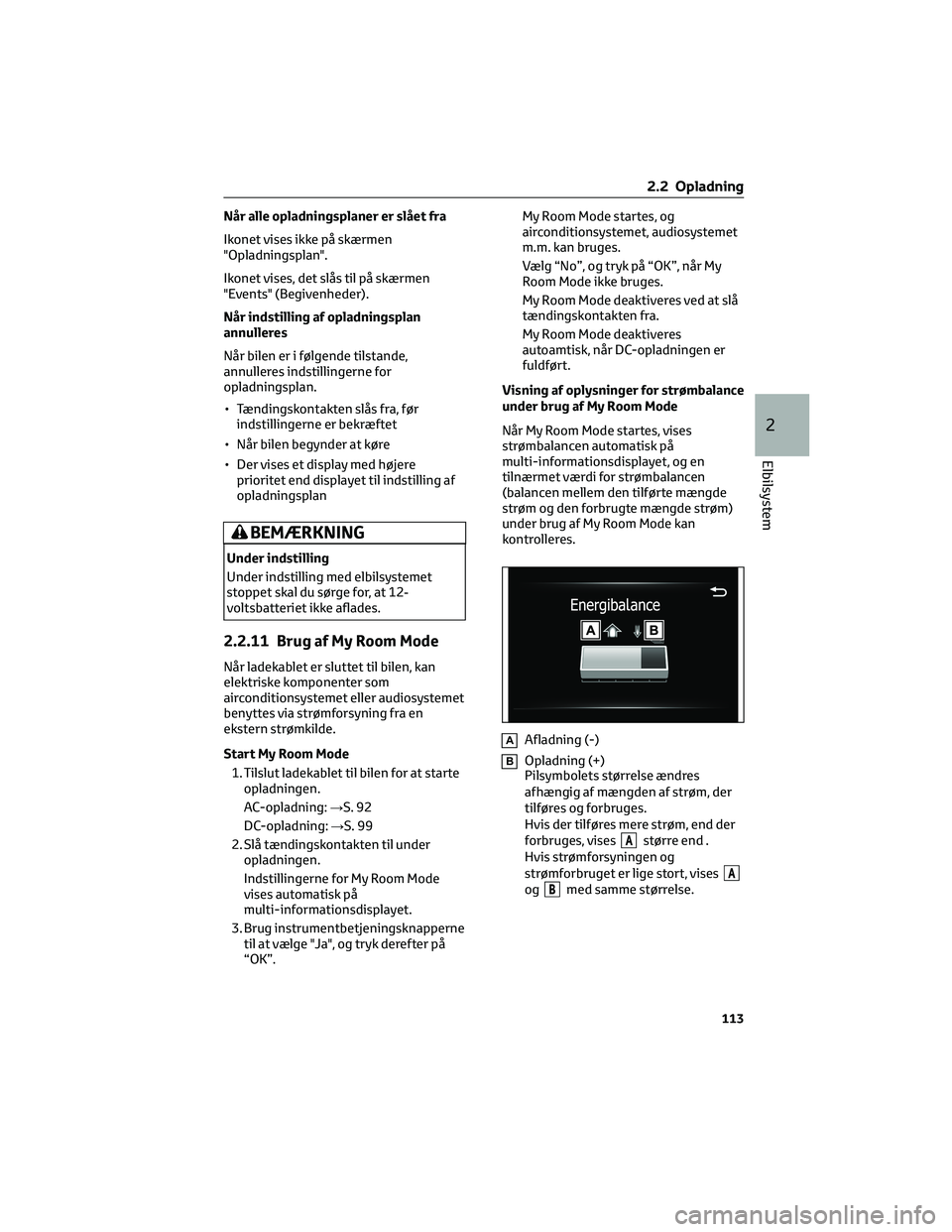

Når alle opladningsplaner er slået fra
Ikonet vises ikke på skærmen
"Opladningsplan".
Ikonet vises, det slås til på skærmen
"Events" (Begivenheder).
Når indstilling af opladningsplan
annulleres
Når bilen er i følgende tilstande,
annulleres indstillingerne for
opladningsplan.
• Tændingskontakten slås fra, før
indstillingerne er bekræftet
• Når bilen begynder at køre
• Der vises et display med højere
prioritet end displayet til indstilling af
opladningsplan
BEMÆRKNING
Under indstilling
Under indstilling med elbilsystemet
stoppet skal du sørge for, at 12-
voltsbatteriet ikke aflades.
2.2.11 Brug af My Room Mode
Når ladekablet er sluttet til bilen, kan
elektriske komponenter som
airconditionsystemet eller audiosystemet
benyttes via strømforsyning fra en
ekstern strømkilde.
Start My Room Mode
1. Tilslut ladekablet til bilen for at starte
opladningen.
AC-opladning:→S. 92
DC-opladning:→S. 99
2. Slå tændingskontakten til under
opladningen.
Indstillingerne for My Room Mode
vises automatisk på
multi-informationsdisplayet.
3. Brug instrumentbetjeningsknapperne
til at vælge "Ja", og tryk derefter på
“OK”.My Room Mode startes, og
airconditionsystemet, audiosystemet
m.m. kan bruges.
Vælg “No”, og tryk på “OK”, når My
Room Mode ikke bruges.
My Room Mode deaktiveres ved at slå
tændingskontakten fra.
My Room Mode deaktiveres
autoamtisk, når DC-opladningen er
fuldført.
Visning af oplysninger for strømbalance
under brug af My Room Mode
Når My Room Mode startes, vises
strømbalancen automatisk på
multi-informationsdisplayet, og en
tilnærmet værdi for strømbalancen
(balancen mellem den tilførte mængde
strøm og den forbrugte mængde strøm)
under brug af My Room Mode kan
kontrolleres.
AAfladning (-)
BOpladning (+)
Pilsymbolets størrelse ændres
afhængig af mængden af strøm, der
tilføres og forbruges.
Hvis der tilføres mere strøm, end der
forbruges, vises
Astørre end .
Hvis strømforsyningen og
strømforbruget er lige stort, vises
A
ogBmed samme størrelse.
2.2 Opladning
113
2
Elbilsystem
Page 116 of 562

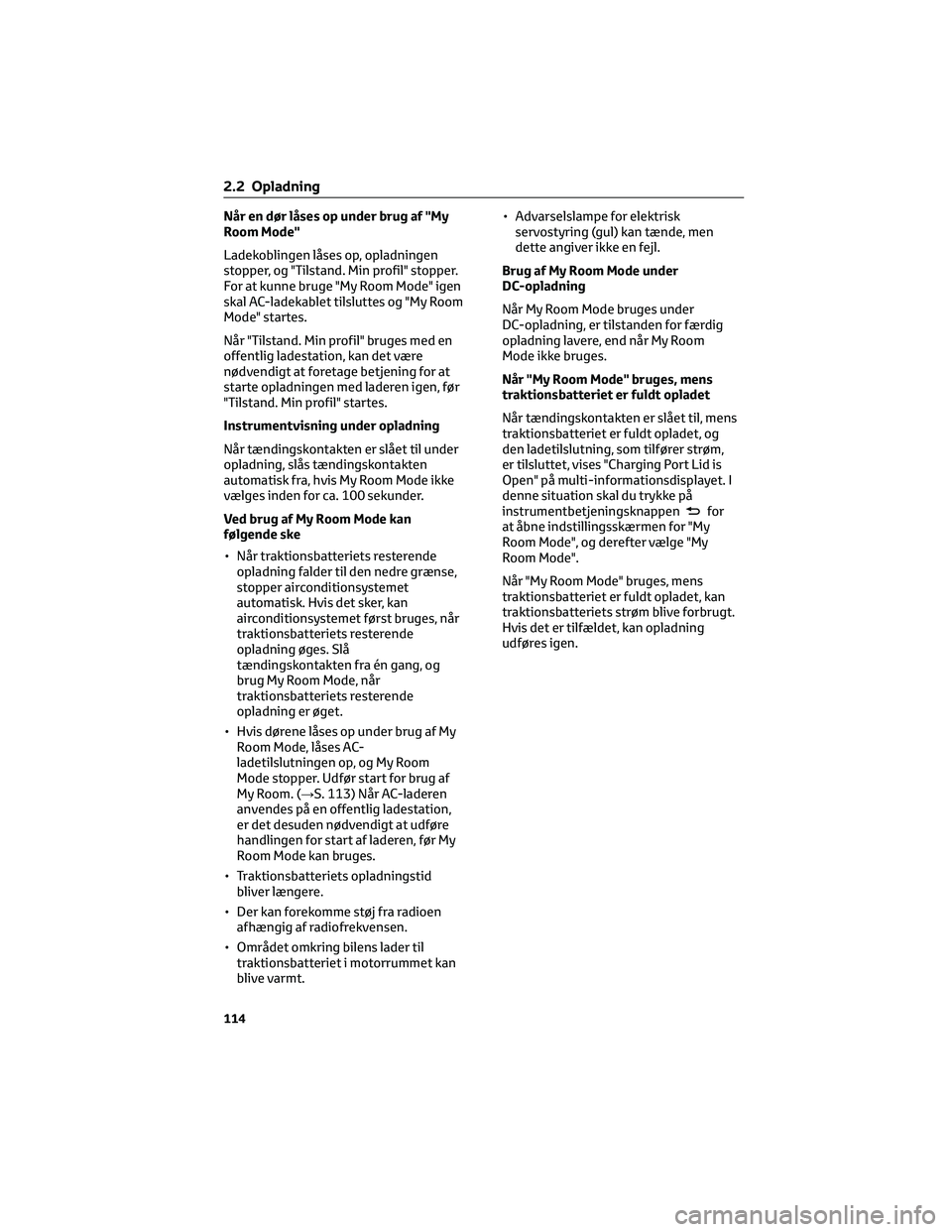

Når en dør låses op under brug af "My
Room Mode"
Ladekoblingen låses op, opladningen
stopper, og "Tilstand. Min profil" stopper.
For at kunne bruge "My Room Mode" igen
skal AC-ladekablet tilsluttes og "My Room
Mode" startes.
Når "Tilstand. Min profil" bruges med en
offentlig ladestation, kan det være
nødvendigt at foretage betjening for at
starte opladningen med laderen igen, før
"Tilstand. Min profil" startes.
Instrumentvisning under opladning
Når tændingskontakten er slået til under
opladning, slås tændingskontakten
automatisk fra, hvis My Room Mode ikke
vælges inden for ca. 100 sekunder.
Ved brug af My Room Mode kan
følgende ske
• Når traktionsbatteriets resterende
opladning falder til den nedre grænse,
stopper airconditionsystemet
automatisk. Hvis det sker, kan
airconditionsystemet først bruges, når
traktionsbatteriets resterende
opladning øges. Slå
tændingskontakten fra én gang, og
brug My Room Mode, når
traktionsbatteriets resterende
opladning er øget.
• Hvis dørene låses op under brug af My
Room Mode, låses AC-
ladetilslutningen op, og My Room
Mode stopper. Udfør start for brug af
My Room. (→S. 113) Når AC-laderen
anvendes på en offentlig ladestation,
er det desuden nødvendigt at udføre
handlingen for start af laderen, før My
Room Mode kan bruges.
• Traktionsbatteriets opladningstid
bliver længere.
• Der kan forekomme støj fra radioen
afhængig af radiofrekvensen.
• Området omkring bilens lader til
traktionsbatteriet i motorrummet kan
blive varmt.• Advarselslampe for elektrisk
servostyring (gul) kan tænde, men
dette angiver ikke en fejl.
Brug af My Room Mode under
DC-opladning
Når My Room Mode bruges under
DC-opladning, er tilstanden for færdig
opladning lavere, end når My Room
Mode ikke bruges.
Når "My Room Mode" bruges, mens
traktionsbatteriet er fuldt opladet
Når tændingskontakten er slået til, mens
traktionsbatteriet er fuldt opladet, og
den ladetilslutning, som tilfører strøm,
er tilsluttet, vises "Charging Port Lid is
Open" på multi-informationsdisplayet. I
denne situation skal du trykke på
instrumentbetjeningsknappen
for
at åbne indstillingsskærmen for "My
Room Mode", og derefter vælge "My
Room Mode".
Når "My Room Mode" bruges, mens
traktionsbatteriet er fuldt opladet, kan
traktionsbatteriets strøm blive forbrugt.
Hvis det er tilfældet, kan opladning
udføres igen.
2.2 Opladning
114
Page 117 of 562

Advarselsdisplay
Hvis der vises en meddelelse på multi-informationsdisplayet, når du forsøger at starte My
Room Mode, eller når My Room Mode bruges, skal du se den relevante tabel og foretage
den nødvendige korrektionsprocedure.
Meddelelse Afhjælpning
"Traction Battery is too Low for
"My Room Mode""Traktionsbatteriets resterende opladning er for lav til, at
My Room Mode kan startes. Vent, til traktionsbatteriets
resterende opladning øges, og start My Room Mode.
""My Room Mode" has stopped
due to low traction battery level"Traktionsbatteriets resterende opladning er for lav. Stop
brugen af My Room Mode, og oplad traktionsbatteriet.
""My Room Mode" will stop when
traction battery level is too low
Reduce power usage to continue
using "My Room Mode""Når strømforbruget i My Room Mode overstiger oplad-
ningsmængden, bliver traktionsbatteriets opladningssta-
tus for lav.
*
■Hvis bilens strømforbrug ikke kan reduceres, slås My
Room Mode fra.
■Hvis du fortsat vil bruge My Room Mode, skal du slukke
for airconditionsystemet, audiosystemet m.m. for at
øge traktionsbatteriets resterende opladning.
*Under brug af My Room Mode kan informationerne for strømbalance kontrolleres på
multi-informationsdisplayet.
ADVARSEL!
Advarsler for brug af My Room Mode
Træf følgende
sikkerhedsforanstaltninger.
Hvis du ikke gør dette, kan det medføre
død eller en alvorlig helbredsrisiko.
• Børn, personer, der har brug for
assistance, eller dyr må ikke
efterlades i bilen. Temperaturen i
bilen kan blive høj eller lav på grund
af funktioner som fx automatisk
slukning. Børn, personer, der har
brug for assistance, eller dyr, der
efterlades i bilen, kan udsættes for
hedeslag, dehydrering eller lav
kropstemperatur . Da viskerne kan
betjenes, er der risiko for, at de
aktiveres ved et uheld og medfører
en ulykke.
• Før funktionen bruges, skal bilens
omgivelser altid kontrolleres for
sikkerhedsrisici.
2.2 Opladning
115
2
Elbilsystem
Page 119 of 562

Viser information relateret til
solarladesystem
Oplysninger vedrørende
solopladningssystemet kan kontrolleres
på multi-informationsdisplayet og i
multimediesystemet.
AInstrumentbetjeningsknapper
(→S. 137)
BMulti-informationsdisplay
CMultimedier
Multi-informationsdisplay
1. ryk på instrumentbetjeningsknappen
ellerfor at vælge.
2. Tryk på instrumentbetjeningsknappen
ellerfor at vælge skærmen
for solopladning.
AAktuel strømproduktion
BKilometertal med strømproduktion*
*
Kilometertal med strømproduktion fra
afslutning af den forrige køretur til den
aktuelle tilstand. Disse værdier beregnes
ved at konvertere den producerede strøm
til rækkevidde, og den kan afvige fra den
faktiske rækkevidde. Hvis der er monteretandre dæk end de originale dæk, kan den
viste værdi afvige fra den faktiske
rækkevidde.
Multimedier
• Energimonitor
1. Tryk på
.
2. Tryk på "Solar charging" (Opladning
med solceller).
Hvis der vises en anden skærm end
den ønskede, vælges "Energi".
Illustrationerne er kun eksempler og kan
variere en smule fra de faktiske forhold.
AAktuel strømproduktion
BStrømproduktion i dag
CSamlet strømproduktion
DSlet data
Nulstiller dagens data.
EDagens strømproduktion*
*
Den kan nulstilles ved at foretage visse
handlinger.
• Skærm for afstand
1. Tryk på
.
2. Tryk på "Solar charging" (Opladning
med solceller).
Hvis der vises en anden skærm end
den ønskede, vælges "Afstand" på
skærmen.
2.2 Opladning
117
2
Elbilsystem
Page 121 of 562

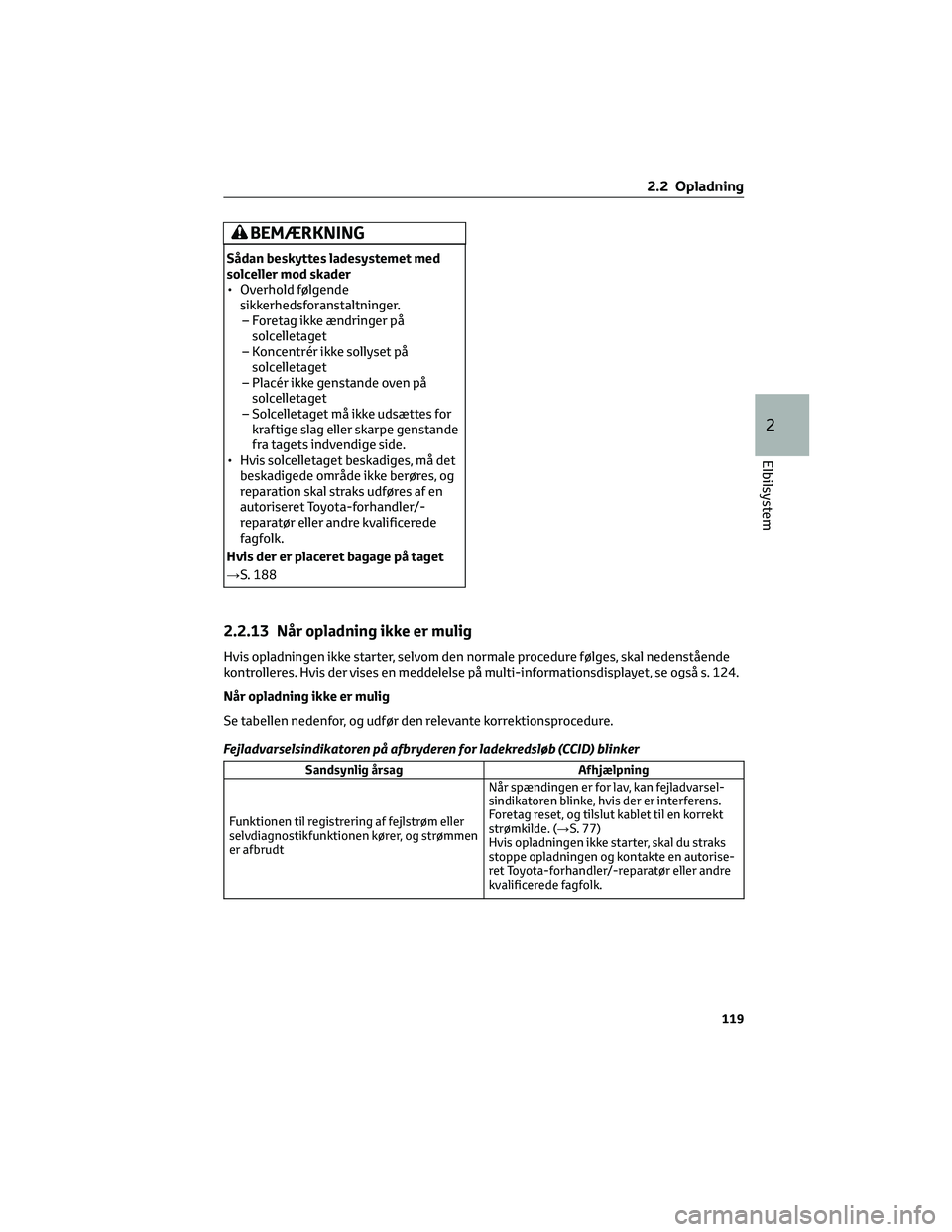

BEMÆRKNING
Sådan beskyttes ladesystemet med solceller mod skader• Overhold følgendesikkerhedsforanstaltninger.– Foretag ikke ændringer påsolcelletaget– Koncentrér ikke sollyset påsolcelletaget– Placér ikke genstande oven påsolcelletaget– Solcelletaget må ikke udsættes forkraftige slag eller skarpe genstandefra tagets indvendige side.• Hvis solcelletaget beskadiges, må detbeskadigede område ikke berøres, ogreparation skal straks udføres af enautoriseret Toyota-forhandler/-reparatør eller andre kvalificeredefagfolk.
Hvis der er placeret bagage på taget
→ S. 188
2.2.13 Når opladning ikke er mulig
Hvis opladningen ikke starter, selvom den normale procedure følges, skal nedenstående kontrolleres. Hvis der vises en meddelelse på multi-informationsdisplayet, se også s. 124.
Når opladning ikke er mulig
Se tabellen nedenfor, og udfør den relevante korrektionsprocedure.
Fejladvarselsindikatoren på afbryderen for ladekredsløb (CCID) blinker
Sandsynlig årsag Afhjælpning
Funktionen til registrering af fejlstrøm eller selvdiagnostikfunktionen kører, og strømmener afbrudt
Når spændingen er for lav, kan fejladvarsel- sindikatoren blinke, hvis der er interferens.Foretag reset, og tilslut kablet til en korrektstrømkilde. ( →S. 77) Hvis opladningen ikke starter, skal du straksstoppe opladningen og kontakte en autorise-ret Toyota-forhandler/-reparatør eller andrekvalificerede fagfolk.
2.2 Opladning
119
2
Elbilsystem
Page 122 of 562

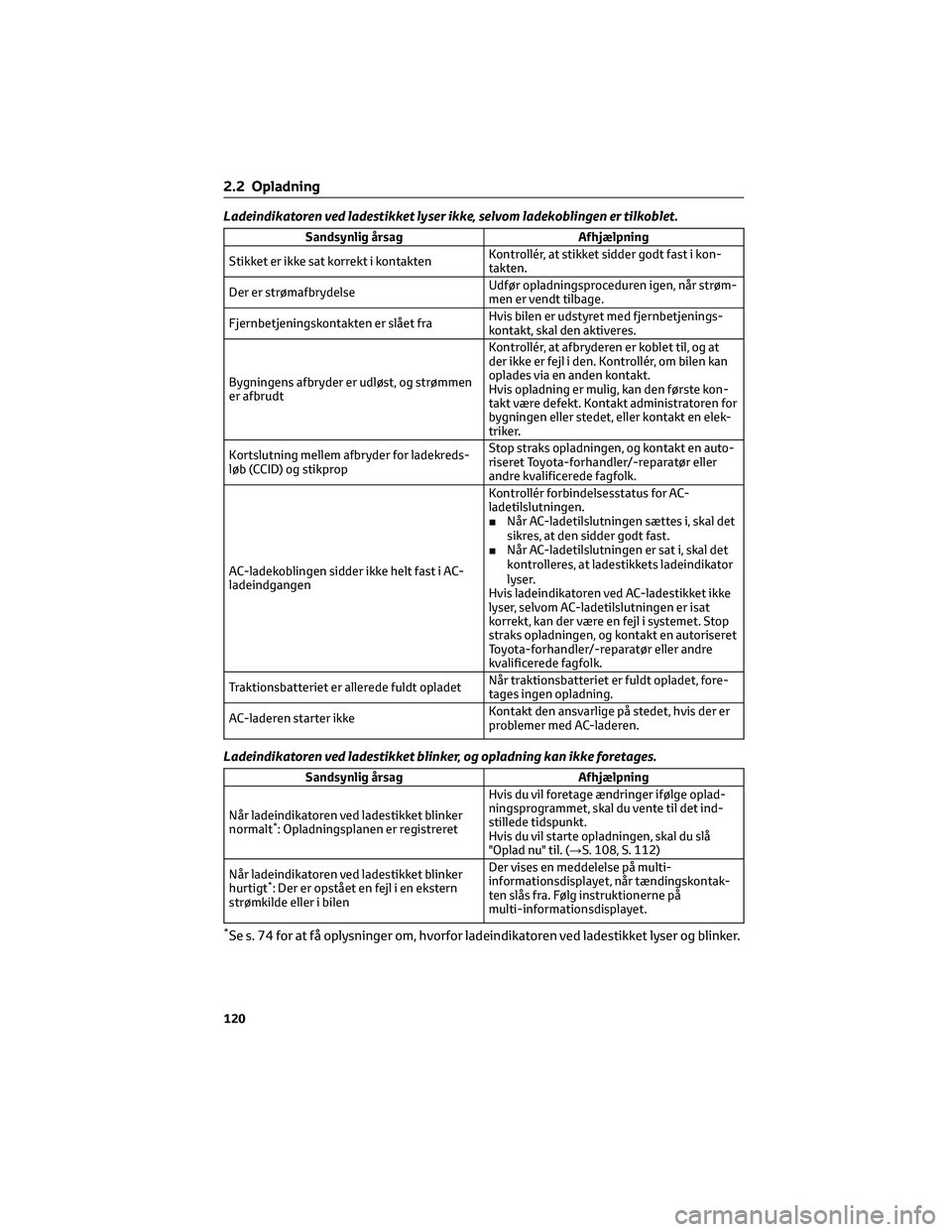

Ladeindikatoren ved ladestikket lyser ikke, selvom ladekoblingen er tilkoblet.
Sandsynlig årsag Afhjælpning
Stikket er ikke sat korrekt i kontaktenKontrollér, at stikket sidder godt fast i kon-
takten.
Der er strømafbrydelseUdfør opladningsproceduren igen, når strøm-
men er vendt tilbage.
Fjernbetjeningskontakten er slået fraHvis bilen er udstyret med fjernbetjenings-
kontakt, skal den aktiveres.
Bygningens afbryder er udløst, og strømmen
er afbrudtKontrollér, at afbryderen er koblet til, og at
der ikke er fejl i den. Kontrollér, om bilen kan
oplades via en anden kontakt.
Hvis opladning er mulig, kan den første kon-
takt være defekt. Kontakt administratoren for
bygningen eller stedet, eller kontakt en elek-
triker.
Kortslutning mellem afbryder for ladekreds-
løb (CCID) og stikpropStop straks opladningen, og kontakt en auto-
riseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
AC-ladekoblingen sidder ikke helt fast i AC-
ladeindgangenKontrollér forbindelsesstatus for AC-
ladetilslutningen.
■Når AC-ladetilslutningen sættes i, skal det
sikres, at den sidder godt fast.
■Når AC-ladetilslutningen er sat i, skal det
kontrolleres, at ladestikkets ladeindikator
lyser.
Hvis ladeindikatoren ved AC-ladestikket ikke
lyser, selvom AC-ladetilslutningen er isat
korrekt, kan der være en fejl i systemet. Stop
straks opladningen, og kontakt en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
Traktionsbatteriet er allerede fuldt opladetNår traktionsbatteriet er fuldt opladet, fore-
tages ingen opladning.
AC-laderen starter ikkeKontakt den ansvarlige på stedet, hvis der er
problemer med AC-laderen.
Ladeindikatoren ved ladestikket blinker, og opladning kan ikke foretages.
Sandsynlig årsag Afhjælpning
Når ladeindikatoren ved ladestikket blinker
normalt
*: Opladningsplanen er registreretHvis du vil foretage ændringer ifølge oplad-
ningsprogrammet, skal du vente til det ind-
stillede tidspunkt.
Hvis du vil starte opladningen, skal du slå
"Oplad nu" til. (→S. 108, S. 112)
Når ladeindikatoren ved ladestikket blinker
hurtigt
*: Der er opstået en fejl i en ekstern
strømkilde eller i bilenDer vises en meddelelse på multi-
informationsdisplayet, når tændingskontak-
ten slås fra. Følg instruktionerne på
multi-informationsdisplayet.
*Se s. 74 for at få oplysninger om, hvorfor ladeindikatoren ved ladestikket lyser og blinker.
2.2 Opladning
120
Page 126 of 562

Sandsynlig årsag Afhjælpning
Udendørstemperaturen er lav, og traktions-
batteriets opvarmningsstyring (→S. 87) er
aktiveret■Når traktionsbatteriets
opvarmningsstyring aktiveres,
tilsidesættes opladningsplanerne, og
opladningen starter. Lad opladningen
fortsætte for at beskytte
traktionsbatteriet.
■Når 12-voltsbatteriet har været
afmonteret og monteret, kan
opladningsplanens indstilling blive
ugyldig som følge af traktionsbatteriets
opvarmningsstyringssystem, selvom
udendørstemperaturen ikke er lav. I denne
situation vil systemets oprindelige
indstillinger være gennemført efter nogle
få cyklusser, og indstillingerne for
opladningsplanen anvendes, når
udendørstemperaturen ikke er lav.
Når der vises en meddelelse relateret til opladning
Når en dør åbnes efter opladning, mens tændingskontakten er slået fra, vises en
meddelelse på multi-informationsdisplayet.
Når dette sker, skal du følge instruktionerne på skærmen.
Hvis "Ladning stoppet ladestik er fjernet" vises
Sandsynlig årsag Afhjælpning
AC-ladetilslutningen tages ud under AC-
opladning
Når AC-ladetilslutningen tages ud under AC-
opladning, stopper opladningen. Hvis du vil
oplade traktionsbatteriet helt, skal AC-
ladetilslutningen kobles til igen. Når traktionsbatteriet er fuldt opladet, tages
AC-ladetilslutningen ud, mens traktionsbat-
teriet oplades igen, fordi strømforbrugende
funktioner
*har været anvendt, og den reste-
rende batteriopladning nu er reduceret.
2.2 Opladning
124
Page 131 of 562

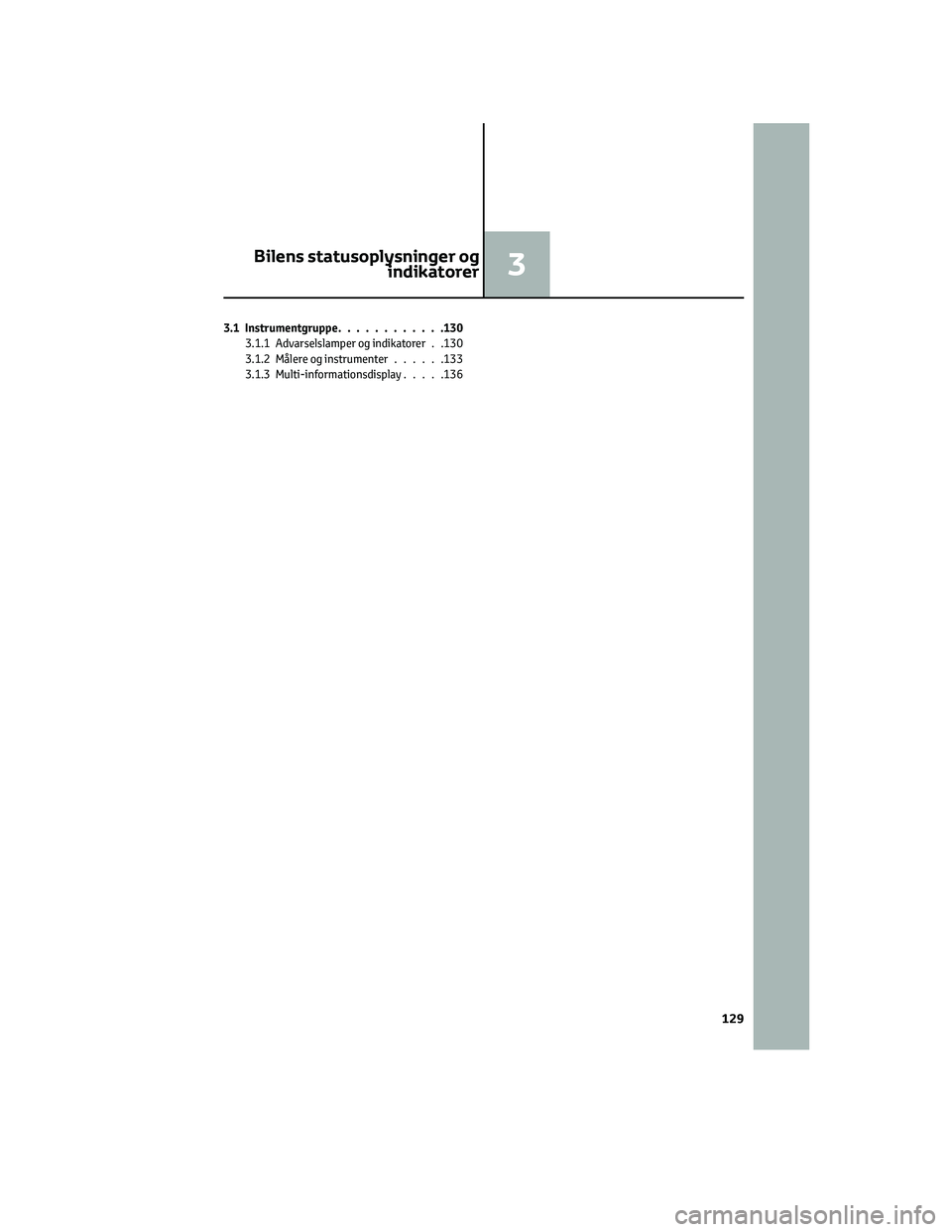

3.1 Instrumentgruppe............130
3.1.1 Advarselslamper og indikatorer . .130
3.1.2 Målere og instrumenter......133
3.1.3 Multi-informationsdisplay.....136
Bilens statusoplysninger og
indikatorer3
129
Page 133 of 562

Advarselslampe for dæk-
tryk*1(→S. 422)
(Orange)LDA-indikator (→S. 422)
(Orange)LTA-indikator (→S. 422)
Indikator for oplysninger
om systemer til sikker og
let kørsel
*1(→S. 422)
(Blinker)Indikator for Toyota-
parkeringshjælpsensor
OFF
*1(hvis monteret)
(→S. 423)
(Orange)Indikator for fartpilot
(→S. 423)
(Orange)Indikator for adaptiv ra-
darfartpilot (→S. 423)
(Orange)Indikator for fartbegræn-
ser (hvis monteret)
(→S. 423)
(Blinker eller
lyser)PCS-advarselslampe
*1
(→S. 423)
Indikator for udskrid-
ningssystem*1(→S. 423)
(Blinker)Indikator for parkerings-
bremse (→S. 424)
(Blinker)Indikator for aktiv auto-
hold-funktion
*1
(→S. 424)
*1Disse lamper tænder, når
tændingskontakten sættes på ON, for at
vise, at systemet kontrolleres. De slukker,når elbilsystemet startes eller efter nogle
sekunder. Hvis lyset ikke tænder eller
slukker, kan der være en fejl i systemet. Få
bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
*2Indikatoren lyser på multi-
informationsdisplayet, og en meddelelse
vises.
ADVARSEL!
Hvis advarselslampe for
sikkerhedssystem ikke tænder
Hvis en af sikkerhedssystemlamperne,
fx advarselslampen for ABS og SRS,
ikke tænder, når du starter
elbilsystemet, kan det betyde, at disse
systemer ikke yder dig beskyttelse i
tilfælde af en ulykke, hvilket kan
medføre død eller alvorlige kvæstelser.
Hvis dette sker, skal bilen omgående
efterses hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Indikatorer
Indikatorerne informerer føreren om
driftstilstanden på bilens forskellige
systemer.
Indikator for blinklys
(→S. 201)
Indikator for baglys
(→S. 207)
Indikator for fjernlys
(→S. 208)
AHS-indikator (hvis mon-
teret) (→S. 209)
AHB-indikator (hvis mon-
teret) (→S. 212)
Indikator for tågebag-
lygte (→S. 214)
3.1 Instrumentgruppe
131
3
Bilens statusoplysninger og indikatorer
Page 135 of 562

Indikator for forstærk- ning af regenerering( →S. 200)
(*8)
Indikator for SNOW/DIRT- funktion (hvis monteret)( →S. 331)
(*8)
Indikator for D.SNOW/ MUD-funktion (hvis mon-teret) ( →S. 331)
*1Disse lamper tænder, når tændingskontakten sættes på ON, for atvise, at systemet kontrolleres. De slukker,når elbilsystemet startes eller efter noglesekunder. Hvis lyset ikke tænder ellerslukker, kan der være en fejl i systemet. Fåbilen efterset hos en autoriseretToyota-forhandler/-reparatør eller andrekvalificerede fagfolk.
*2Denne lampe tænder, når systemet erslået fra.
*3Indikatoren lyser på multi-informationsdisplayet, og en meddelelsevises.
*4Afhængig af driftsbetingelserneændres lampens farve, og om denlyser/blinker.
*5Denne lampe lyser på sidespejlene.
*6Denne lampe lyser på overkonsollen.
*7Når udetemperaturen er ca. 3°C ellerlavere, blinker indikatoren i ca.10 sekunder og lyser derefter fast.
*8Afhængigt af driftstilstanden ændreslampens farve.
3.1.2 Målere og instrumenter
Instrumenterne viser forskellige kørselsinformationer.
Instrumentgruppedisplay
Målernes og instrumenternes placering
Måleenhederne kan variere afhængigt af det land, bilen er beregnet til.
3.1 Instrumentgruppe
133
3
Bilens statusoplysninger og indikatorer
