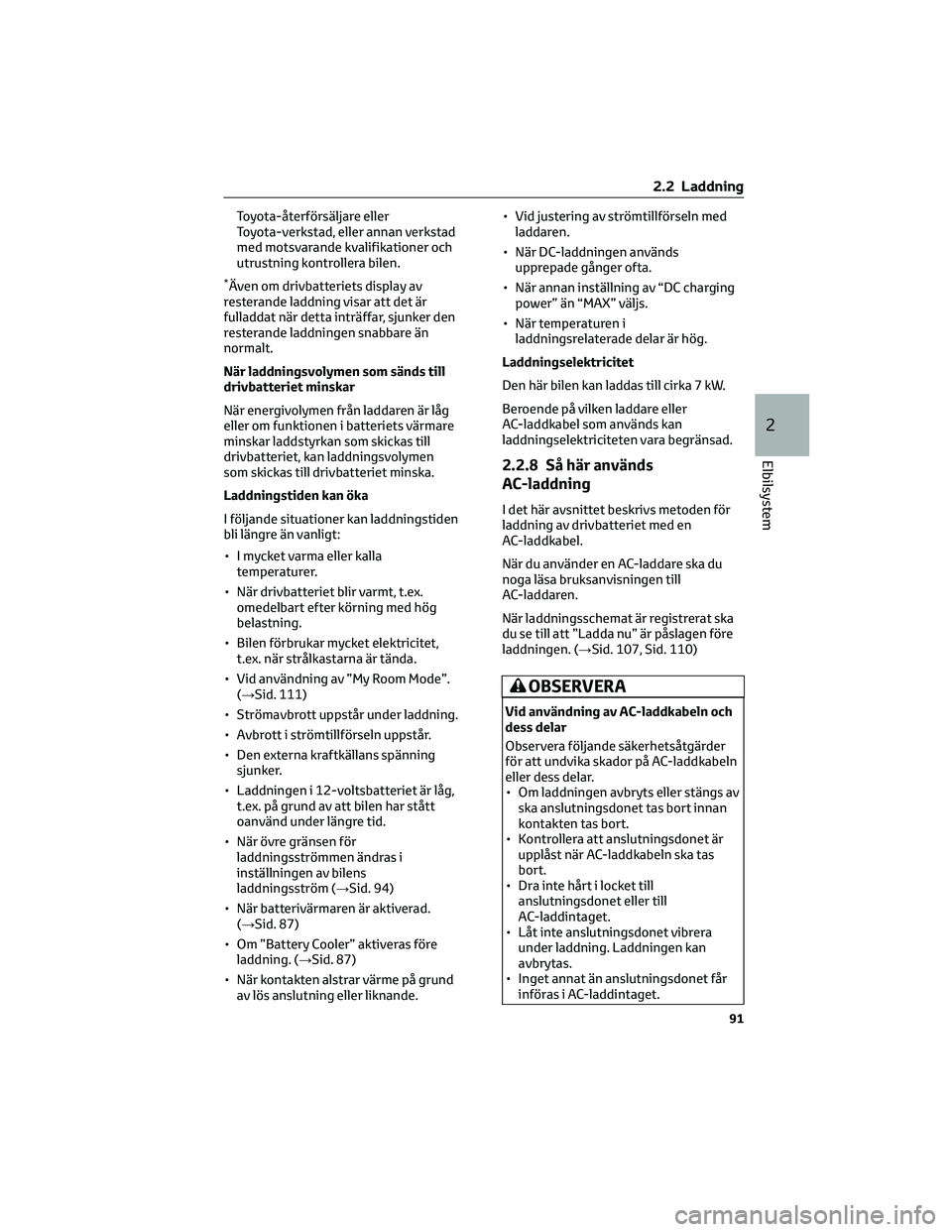

Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
*Även om drivbatteriets display av
resterande laddning visar att det är
fulladdat när detta inträffar, sjunker den
resterande laddningen snabbare än
normalt.
När laddningsvolymen som sänds till
drivbatteriet minskar
När energivolymen från laddaren är låg
eller om funktionen i batteriets värmare
minskar laddstyrkan som skickas till
drivbatteriet, kan laddningsvolymen
som skickas till drivbatteriet minska.
Laddningstiden kan öka
I följande situationer kan laddningstiden
bli längre än vanligt:
• I mycket varma eller kalla
temperaturer.
• När drivbatteriet blir varmt, t.ex.
omedelbart efter körning med hög
belastning.
• Bilen förbrukar mycket elektricitet,
t.ex. när strålkastarna är tända.
• Vid användning av ”My Room Mode”.
(→Sid. 111)
• Strömavbrott uppstår under laddning.
• Avbrott i strömtillförseln uppstår.
• Den externa kraftkällans spänning
sjunker.
• Laddningen i 12-voltsbatteriet är låg,
t.ex. på grund av att bilen har stått
oanvänd under längre tid.
• När övre gränsen för
laddningsströmmen ändras i
inställningen av bilens
laddningsström (→Sid. 94)
• När batterivärmaren är aktiverad.
(→Sid. 87)
• Om ”Battery Cooler” aktiveras före
laddning. (→Sid. 87)
• När kontakten alstrar värme på grund
av lös anslutning eller liknande.• Vid justering av strömtillförseln med
laddaren.
• När DC-laddningen används
upprepade gånger ofta.
• När annan inställning av “DC charging
power” än “MAX” väljs.
• När temperaturen i
laddningsrelaterade delar är hög.
Laddningselektricitet
Den här bilen kan laddas till cirka 7 kW.
Beroende på vilken laddare eller
AC-laddkabel som används kan
laddningselektriciteten vara begränsad.
2.2.8 Så här används
AC-laddning
I det här avsnittet beskrivs metoden för
laddning av drivbatteriet med en
AC-laddkabel.
När du använder en AC-laddare ska du
noga läsa bruksanvisningen till
AC-laddaren.

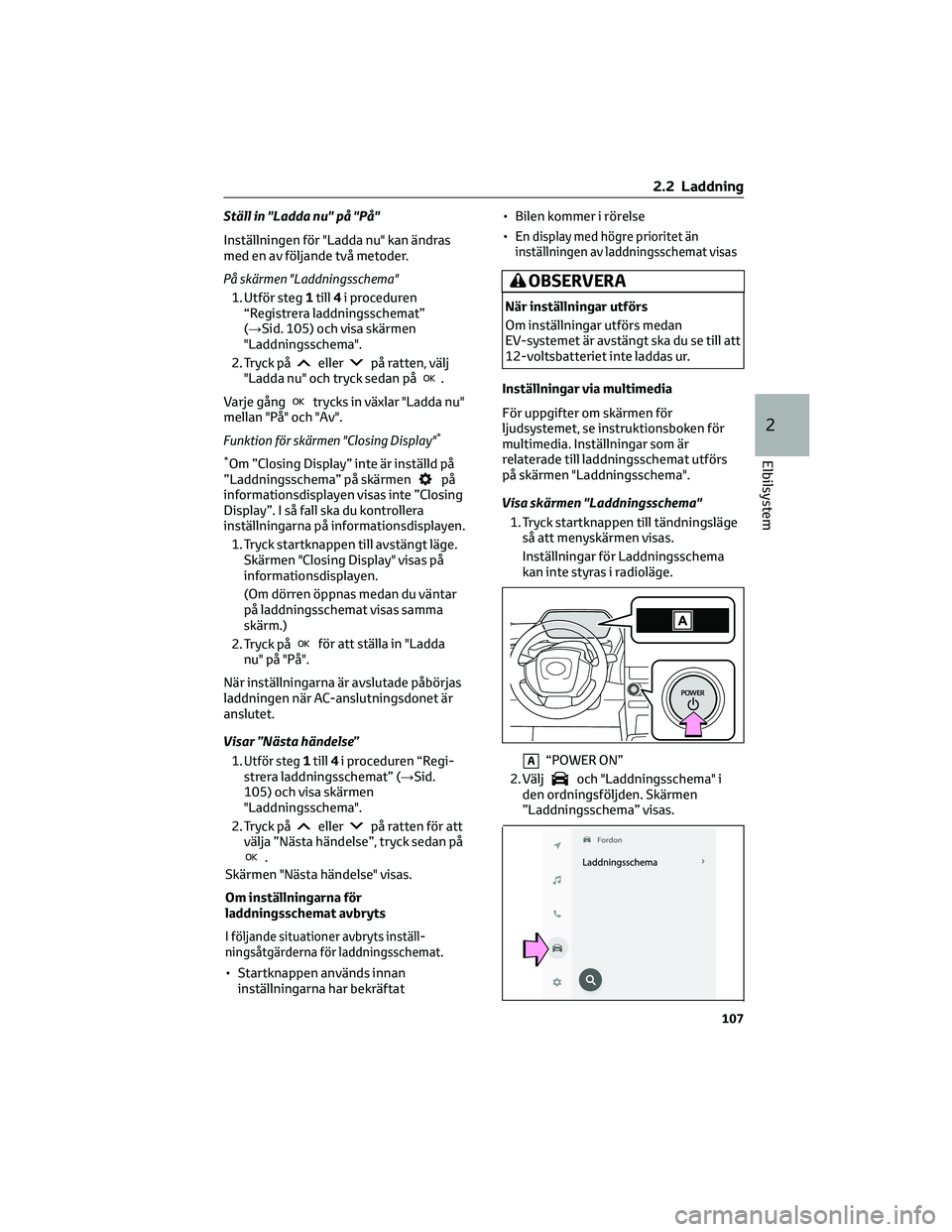

När laddningsschemat är registrerat ska
du se till att ”Ladda nu” är påslagen före
laddningen. (→Sid. 107, Sid. 110)
OBSERVERA
Vid användning av AC-laddkabeln och
dess delar
Observera följande säkerhetsåtgärder
för att undvika skador på AC-laddkabeln
eller dess delar.
• Om laddningen avbryts eller stängs av
ska anslutningsdonet tas bort innan
kontakten tas bort.
• Kontrollera att anslutningsdonet är
upplåst när AC-laddkabeln ska tas
bort.
• Dra inte hårt i locket till
anslutningsdonet eller till
AC-laddintaget.
• Låt inte anslutningsdonet vibrera
under laddning. Laddningen kan
avbrytas.
• Inget annat än anslutningsdonet får
införas i AC-laddintaget.
2.2 Laddning
91
2
Elbilsystem

Anslutning av AC-anslutningsdonet
Om en dörr öppnas eller startknappen
trycks till tändningsläge medan
AC-anslutningsdonet är anslutet tänds
laddkabelns indikator för att bekräfta att
AC-anslutningsdonet är anslutet.
Om laddningsindikatorn på laddintaget
blinkar när AC-laddkabeln har anslutits
Laddningsschemat (→sid. 103) är
registrerat och laddning kan inte utföras.
Utför något av följande för att avbryta
laddning med laddningsschemat och
starta laddningen.
• Slå på “Ladda nu” (→Sid. 107,
Sid. 110)
• Ta genast bort och återanslut
anslutningsdonet medan
laddindikatorn blinkar.
Om anslutningsdonet inte kan sättas
in i AC-laddintaget
→Sid. 83
Säkerhetsfunktion
Laddningen startar inte om
anslutningsdonet inte är låst.
Om laddningsindikatorn inte lyser även
när anslutningsdonet har satts in ska du
ta bort och sätta tillbaka
anslutningsdonet. Kontrollera att
laddningsindikatorn på laddintaget
lyser.
Laddningstiden kan öka
→Sid. 91Laddning vid allmän laddstation med
verifieringsfunktion
När en dörr låses upp under laddning
låses anslutningsdonet upp och
laddningen stoppas.
I så fall upphör laddstationens
verifiering och laddningen kan
eventuellt inte startas om. Sätt tillbaka
anslutningsdonet och utför
verifieringen för laddstationen.
Om din kretsbrytare bryter strömmen
under laddning
Övre gränsen för laddströmstyrkan kan
ändras på informationsdisplayen eller
multimedia.
• Inställningar på
informationsdisplayen
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten och
välj "Vehicle Settings", håll sedan
intryckt.
3. Tryck på
ellerpå ratten, välj
"Charging Settings" och tryck sedan
på
.
Skärmen "Charging Settings" visas.
4. Tryck på
ellerpå ratten, välj
”Charging Current” och tryck sedan på
.
Skärmen ”Charging Current” visas.
5. Tryck på
ellerpå ratten, välj
”16A” eller ”8A”, och tryck sedan på
.
• Inställningar via multimedia
1. Välj
.
2. Välj "Vehicle customize".
3. Välj “Charging”.
4. Välj “Charging current”.
5. Välj ”16A” eller ”8A”.
Den högsta laddströmstyrkan är
begränsad till mindre än eller lika med
den valda strömstyrkan.
*
Om kretsbrytaren ändå utlöses under
laddning, även efter att laddströmmens
övre gräns ändrats, kontrollera om den
2.2 Laddning
94

anslutna strömkällan uppfyller
specificerade laddningsförhållanden.
(→Sid. 84)
*Om laddströmmen begränsas förlängs
laddningstiden.
Ändra inställningarna för “Charging
Limit”
Övre gränsen för laddningskapaciteten
kan ändras på informationsdisplayen eller
multimedia.
Värdet som väljs för en övre gräns är
gemensam för AC-laddning och
DC-laddning.
• Inställningar på
informationsdisplayen
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten och
välj "Vehicle Settings", håll sedan
intryckt.
3. Tryck på
ellerpå ratten, välj
"Charging Settings" och tryck sedan
på
.
Skärmen "Charging Settings" visas.
4. Tryck på
ellerpå ratten, välj
"Charging Limit" och tryck sedan på
.
Skärmen ”Charging Limit” visas.
5. Välj “Full”, “90%”, “80%”, “70%”,
“60%” eller “50%” och tryck sedan på
.
• Inställningar via multimedia
1. Välj
.
2. Välj "Vehicle customize".
3. Välj “Charging”.
4. Välj “Charging limit”.
5. Välj “Full”, “90%”, “80%”, “70%”,
“60%” eller “50%”.
Om inställningen ändras under pågående
DC-laddning kan laddningen stoppas av
DC-laddningens timer och drivbatteriet
kan inte laddas fullt.Skyddsfunktion mot överhettning av
AC-laddintaget
Genom att installera en
temperatursensor på AC-laddintaget
hindras delar från att smälta när
temperaturen höjs på grund av att
främmande ämnen tränger i
anslutningsdonet.
När en viss temperaturökning detekteras
stoppas laddningen omedelbart.
När sedan startknappen trycks till
avstängt läge visas ett meddelande på
informationsdisplayen (→Sid. 121)
VARNING!
Under laddning
Observera följande
försiktighetsåtgärder.
I annat fall kan en olycka inträffa som
kan leda till svåra eller livshotande
skador.
• Anslut till en strömkälla som är
lämplig för laddning. (→Sid. 84)
• Kontrollera att AC-laddkabeln,
kontakten och uttaget är rena från
främmande ämnen.
• Kontrollera före laddning att
AC-laddintaget inte är deformerat,
skadat eller rostigt. Kontrollera även
att intaget är fritt från främmande
ämnen som smuts, snö och is. Om det
finns smuts eller damm på dessa ytor
ska sådant avlägsnas innan
anslutningsdonet införs.
• Se till att varken smuts eller damm
finns på intagets ytor innan
laddkontakten sätts in i laddaren. Om
det finns smuts eller damm på dessa
ytor ska sådant avlägsnas innan
laddkontakten införs.
• Se till att ytorna på AC-laddintaget
inte blir våta.
• Använd bara uttag där kontakter kan
införas på säkert sätt.
2.2 Laddning
95
2
Elbilsystem

(glappkontakt) i DC-laddarens anslutning
ha uppstått. Kontakta ansvarig person vid
anläggningen med DC-laddaren om inget
fel har uppstått i bilen.
Under DC-laddning
• Aktuellt laddningsstatus kan
kontrolleras på
informationsdisplayen.
• Den verkliga laddningstiden kan skilja
sig från det som visas på DC-laddaren
under laddning.
• Det kan hända att radion inte kan
höras på grund av ljud som uppstår
under DC-laddning
• När batteriet närmar sig full laddning
minskar laddhastigheten och det
kommer att ta längre tid att avsluta
laddningen.
• Tiden tills laddningen avslutas kan
ändras, eller laddningen kan stoppas
innan laddningskapacitetens övre
gräns har nåtts, på grund av den
resterande laddningen i drivbatteriet,
utetemperaturen, laddarens
specifikation etc.
• Vi rekommenderar att inte utföra
DC-laddning ofta för att förhindra att
drivbatteriets kapacitet minskar.
• Förflytta dig snabbt från området för
DC-laddning för andra användare så
snart DC-laddningen är avslutad.
Ställa in DC-laddstyrka
Du kan ändra gränsen för DC-
laddstyrkan på informationsdisplayen
eller multimedia.
• Inställningar på
informationsdisplayen
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten och
välj "Vehicle Settings", håll sedan
intryckt.
3. Tryck på
ellerpå ratten, välj
"Charging Settings" och tryck sedan
på
.
Skärmen "Charging Settings" visas.4. Tryck på
ellerpå ratten, välj
"DC Charging Power" och tryck sedan
på
.
Skärmen "DC Charging Power" visas.
5. Tryck på
ellerpå ratten, välj
laddstyrka från “MAX”, “125kW”,
“100kW”, “75kW”, “50kW”, och tryck
sedan på
.
*Max. styrka vid laddning är begränsad till
högst den valda styrkan.
Om "MAX" väljs laddas bilen med den
maximala styrkan som kan laddas.
• Inställningar via multimedia
1. Välj
.
2. Välj "Vehicle customize".
3. Välj “Charging”.
4. Välj “DC charging power”.
5. Välj mellan “MAX”, “125kW”,
“100kW”, “75kW”, “50kW”.
*Max. styrka vid laddning är begränsad till
högst den valda styrkan.
Om "MAX" väljs laddas bilen med den
maximala styrkan som kan laddas.
Ändra inställningarna för “Charging
Limit”
→Sid. 95
Om “Check Charging System Close
Charging Port Lid See Owner’s Manual”
visas på informationsdisplayen
Om systemkontrollen inte avslutas på
rätt sätt efter DC-laddning startar inte
EV-systemet även om startknappen
trycks in medan bromspedalen är
nedtrampad.
Utför systemkontroll på följande sätt.
1. Ansätt parkeringsbromsen och tryck
startknappen till avstängt läge.
2. Stäng locket till laddintaget och stäng
luckan till laddningsporten.
3. Kontrollera om “Checking Charging
System" visas på
informationsdisplayen när
startknappen trycks till
tändningsläge.
2.2 Laddning
100

Öppna inte luckan till laddningsporten
medan laddningssystemet utför
kontroll.
När systemkontrollen är avslutad
stängs startknappen automatiskt av.
4. Tryck på startknappen medan
bromspedalen är nedtrampad.
”READY”-indikatorn tänds.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning om
kontrollen av laddningssystemet är
avslutad och meddelandet på
informationsdisplayen inte slocknar.
VARNING!
Varningar avseende DC-laddning
Följande måste observeras när
DC-laddning används.
Försummelse kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
• Kontrollera att DC-laddaren och
DC-laddintaget inte är trasiga. Om
det finns skador på DC-laddintaget
får DC-laddning inte utföras. Låt det
omedelbart kontrolleras av en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
• Vidrör inte DC-anslutningsdonets
terminaler eller laddintaget med
vassa metallföremål (nålar eller
liknande) eller med händerna. Orsaka
inte heller kortslutning med andra
föremål.
• Inget annat än anslutningsdonet för
DC-laddning får införas i
DC-laddintaget.
• Kontrollera att DC-laddkabeln inte är
hoprullad och inte heller klämd under
tunga föremål.
• Se till att DC-laddintaget är i direkt
kontakt med anslutningsdonet för
DC-laddning.
VARNING!(Fortsättning)
Anslut inte adapterkontakt eller
förlängningssladd etc mellan
DC-anslutningsdonet och
DC-laddintaget.
• Följ instruktionerna för DC-laddaren
när DC-laddningen avbryts. Stoppa
DC-laddningen omedelbart när
hetta, rök, konstiga ljud eller lukter,
etc har uppstått under laddningen.
• Kontrollera att inga främmande
föremål eller snö eller is har fastnat
på anslutningsdonet för DC-laddning
och DC-laddintaget. Om något har
fastnat på laddintaget ska du se till
att det avlägsnas helt innan
anslutningsdonet ansluts.
• Ladda inte bilen om det föreligger
risk för blixt. Om du märker att det
förekommer blixtar medan du laddar
bilen ska du inte vidröra bilen eller
DC-laddkabeln.
• Se till att ytorna på DC-laddintaget
inte blir våta.
• Stäng motorhuven när du använder
DC-laddning. Kylfläkten kan plötsligt
gå igång. Håll händer och klädsel
(t.ex. slips eller halsduk) borta från
fläkten. I annat fall kan händerna
eller klädseln komma i kläm och
resultera i svåra skador.
Anslutning av DC-anslutningsdonet
• Följ DC-laddarens
användaranvisningar för anslutning
av DC-anslutningsdonet. Om
anslutningsdonet inte är ordentligt
anslutet kan systemet inte känna
igen anslutningen och EV-systemet
går eventuellt inte att starta.
Ta bort DC-anslutningsdonet från
DC-laddintaget när laddningen av
avslutad innan EV-systemet startas.
Om bilen kör iväg medan
anslutningsdonet fortfarande är
anslutet kan det leda till en olycka som
kan resultera i svåra eller livshotande
skador.
2.2 Laddning
101
2
Elbilsystem

2.2.10 Använda
laddningsschemat
AC-laddning kan utföras vid önskad
tidpunkt genom att ett laddningsschema
registreras.
Inställning av kalendern
Laddningsschema utförs enligt datum
och tid som visas på
informationsdisplayen. Se
“Inställningsdisplay” (→Sid. 135)
Kontrollera att korrekt datum är inställt
om kontrollskärmen för
kalenderinställningar visas när du
försökte registrera ett laddningsschema.
Korrigera datumet om det är fel.
Om uppgifterna i kalendern är fel kommer
inte laddningsschemat att fungera
normalt.
Inställningar av laddningsschemat
Följande inställningar kan ändras när du
registrerar laddningsschemat.
Välj laddningsläge
Ett av följande två laddningslägen kan
väljas.
"Start"
Börja ladda vid inställd tidpunkt
*och
sluta ladda när batteriet är fulladdat.
“Start-Stop”
AC-laddning utförs enligt den inställda
starttiden och stopptiden.
*
*
Någon felaktighet i tidpunkten när
laddningen startar kan inträffa på grund
av drivbatteriets tillstånd.
Upprepad inställning
Det periodiska laddningsschemat kan
ställas in genom att önskad veckodag
väljs. Välj en eller fler veckodagar för
laddningsschemat.Sätta på/stänga av ”Charge Now”
För att starta laddningen utan att behöva
ändra laddningsschemat, slå på ”Ladda
nu” för att tillfälligt avbryta
laddningsschemat och börja ladda så
snart AC-laddkabeln har anslutits.
*
*
Om anslutningsdonet tas bort under
laddningen medan laddningsschemat är
registrerat och ”Ladda nu” är aktivt
stängs ”Ladda nu” av.
”Nästa händelse”
"Nästa händelse" syftar på det närmaste
laddningsschemat från den aktuella
tidpunkten bland registrerade
laddningsscheman.
AC-laddning utförs enligt Nästa händelse
på laddningsschemat.
Registrera laddningsschemat
Laddningsschemat kan registreras på
informationsdisplayen eller multimedia.
• Informationsdisplay, funktioner:
→Sid. 104
• Multimedia, funktioner:→Sid. 107
Laddningsschema
• Laddningsschemat kan inte ställas in
under körning.
• Högst 15 laddningsscheman kan
registreras.
Om laddningsläget är inställt på
"Start-Stop" och starttiden och stopptiden
är inställda på samma tid utförs laddning i
24 timmar från starttiden.
Laddningsschemat kan inte användas när
DC-laddning används.
2.2 Laddning
103
2
Elbilsystem

Se till att laddningsschemat fungerar
på rätt sätt
Kontrollera följande funktioner.
• Ställ in klockan på rätt tid (→Sid. 135)
• Kalendern är inställd på korrekt datum
(→Sid. 135)
• Kontrollera att startknappen är i
avstängt läge
• Anslut AC-anslutningsdonet när du
har registrerat laddningsschemat
Starttiden för laddning baseras på
laddningsschemat vid tidpunkten när
AC-anslutningsdonet anslöts.
• Anslut AC-anslutningsdonet innan
starttiden
Om du ansluter AC-anslutningsdonet
efter den inställda starttiden när
laddningsläget är inställt på "Start"
hänvisas till nästa laddningsschema.
Om du ansluter AC-anslutningsdonet
efter starttiden när laddningsläget är
"Start-Stop" startar laddningen omedel-
bart och laddning pågår till stopptiden.
• Kontrollera att laddintagets
laddningsindikator blinkar när
AC-anslutningsdonet har anslutits
(→Sid. 73)
• Använd inte ett uttag som har en
elektrisk avstängningsfunktion
(inklusive timerfunktion)
Använd ett uttag som oavbrutet
levererar elektricitet. För uttag där
strömmen avbryts på grund av
timerfunktion eller liknande kan
laddningen eventuellt inte utföras
planenligt om strömmen avbryts
under den inställda tiden.
När AC-anslutningsdonet fortfarande
är anslutet till bilen
• När laddningsläget är inställt på
"Start", även om flera på varandra
följande laddningsscheman är
registrerade, utförs inte nästa
laddning enligt laddningsschemat
förrän AC-anslutningsdonet tas bort
och sätts tillbaka efter avslutadladdning. Dessutom, när drivbatteriet
är fulladdat utförs ingen laddning
enligt laddningsschemat.
•
Om stopptiden uppnås innan drivbat-
teriet är fulladdat och laddningsläget är
inställt på "Start-Stop" uppdateras
närmaste laddningsschema när
stopptiden uppdateras som nästa
laddningsschema och laddningen
upprepas tills batteriet är fulladdat.
När laddningsscheman förbises
När följande åtgärder utförs medan
laddningsschemat är i viloläge avbryts
laddningsschemat temporärt och
laddningen startar.
•
När den fjärrstyrda luftkonditio-
neringen (→sid. 338) används
• Vid användning av ”Mitt
utrymme-läge” (→Sid. 111)
• När ”Ladda nu” aktiveras (→Sid. 107,
Sid. 110)
• När en åtgärd som temporärt avbryter
laddning med laddningsschemat
(→Sid. 94)
Batterivärmare
(→Sid. 86)/“Batterikylare” (→Sid. 87)
Beroende på temperaturen i
drivbatteriet kan drivbatteriets värmare
eller drivbatteriets kylare aktiveras och
laddningsindikatorn kan tändas medan
timern väntar på laddning.
Inställningar på informationsdisplayen
Använd kontrollerna på ratten när du
använder laddningsschemat.
2.2 Laddning
104

ARattmonterade kontroller
(→Sid. 134)
BInformationsdisplay
Registrera laddningsschemat
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten och
välj "Vehicle Settings", håll sedan
intryckt.
3. Tryck på
ellerpå ratten, välj
"Charging Settings" och tryck sedan
på
.
Skärmen "Laddningsinställningar"
visas.
4. Tryck på
ellerpå ratten, välj
"Laddningsschema" och tryck sedan
på
.
Skärmen "Laddningsschema" visas.
5. Tryck på
ellerpå ratten, välj
"Schemalagd händelse" och tryck
sedan på
.
Skärmen "Schemalagd händelse"
visas.
6. Tryck på
ellerpå ratten, för att
välja ”+lägg till”, tryck sedan på.
Skärmen "Laddningsläge" visas.7. Tryck på
ellerpå ratten för att
med markören välja funktionen som
ska ändras, tryck sedan på
ellerför att ändra inställning.
När laddningsläget är "Start", ställ in
laddningens starttid.
När laddningsläget är "Start-Stop",
ställ in laddningens starttid och
stopptid. Tryck på
när
inställningarna har ändrats till
önskade inställningar.
8. Tryck på
ellerpå ratten, välj
önskad dag för att aktivera upprepad
inställning, och tryck sedan på
.
Varje gång
trycks in växlar den
upprepade inställningen mellan "På"
och "Av".
När "På" är inställt upprepas
laddningsschemat varje dag. Det går
att ställa in mer än en dag i påslaget
läge.
När inställningarna har ändrats till
önskade inställningar, välj "Färdig"
och tryck sedan på
.
En skärm visas där inställningarna kan
sparas.
9. Välj "Spara" och tryck på
för att
spara inställningarna.
Inställningarna sparas. Tryck på
och utför proceduren igen om du vill
ändra inställningarna.
När inställningarna är avslutade och
AC-anslutningsdonet är anslutet till
bilen utförs laddning enligt
laddningsschemats inställningar.
2.2 Laddning
105
2
Elbilsystem

Ställ in "Ladda nu" på "På"
Inställningen för "Ladda nu" kan ändras
med en av följande två metoder.
På skärmen "Laddningsschema"1. Utför steg 1till 4i proceduren
“Registrera laddningsschemat”
(→Sid. 105) och visa skärmen
"Laddningsschema".
2. Tryck på
ellerpå ratten, välj
"Ladda nu" och tryck sedan på.
Varje gång
trycks in växlar "Ladda nu"
mellan "På" och "Av".
Funktion för skärmen "Closing Display"
*
*
Om ”Closing Display” inte är inställd på
”Laddningsschema” på skärmenpå
informationsdisplayen visas inte ”Closing
Display”. I så fall ska du kontrollera
inställningarna på informationsdisplayen.
1. Tryck startknappen till avstängt läge. Skärmen "Closing Display" visas på
informationsdisplayen.
(Om dörren öppnas medan du väntar
på laddningsschemat visas samma
skärm.)
2. Tryck på
för att ställa in "Ladda
nu" på "På".
När inställningarna är avslutade påbörjas
laddningen när AC-anslutningsdonet är
anslutet.
Visar ”Nästa händelse” 1.
Utför steg1 till 4i proceduren “Regi-
strera laddningsschemat” (→Sid.
105) och visa skärmen
"Laddningsschema".
2. Tryck på
ellerpå ratten för att
välja ”Nästa händelse”, tryck sedan på .
Skärmen "Nästa händelse" visas.
Om inställningarna för
laddningsschemat avbryts

I följande situationer avbryts inställ-
ningsåtgärderna för laddningsschemat.
• Bilen kommer
i rörelse
• E
n display med högre prioritet än
inställningen av laddningsschemat visas

OBSERVERA
När inställningar utförs
Om inställningar utförs medan
EV-systemet är avstängt ska du se till att
12-voltsbatteriet inte laddas ur.
1. Tryck startknappen till tändningsläge så att menyskärmen visas.
Inställningar för Laddningsschema
kan inte styras i radioläge.
A“POWER ON”
2. Välj
och "Laddningsschema" i
den ordningsföljden. Skärmen
”Laddningsschema” visas.
2.2 Laddning
107
2
Elbilsystem • Startknappen används innan
inställningarna har bekräftat
Inställningar via multimedia
För uppgifter om skärmen för
ljudsystemet, se instruktionsboken för
multimedia. Inställningar som är
relaterade till laddningsschemat utförs
på skärmen "Laddningsschema".
Visa skärmen "Laddningsschema"

När alla laddningsscheman är
avstängda
Symbolen visas inte på skärmen
"Laddningsschema".
Symbolen visas när den trycks till ON på
skärmen "Händelser".
Om inställningarna för
laddningsschemat avbryts
I följande situationer avbryts
inställningsåtgärderna för
laddningsschemat.
• Startknappen trycks till avstängt läge
innan inställningarna har bekräftats
• Bilen kommer i rörelse
• En display med högre prioritet än
inställningen av laddningsschemat
visas
OBSERVERA
När inställningar utförs
Om inställningar utförs medan
EV-systemet är avstängt ska du se till att
12-voltsbatteriet inte laddas ur.
2.2.11 Använda My Room Mode
När laddkabeln är ansluten till bilen kan
elektriska enheter, t.ex.
luftkonditioneringen och ljudsystemet,
användas med eltillförseln från en extern
strömkälla.
Starta My Room Mode
1. Anslut laddkabeln till bilen och börja
ladda.
AC-laddning:→Sid. 91
DC-laddning:→Sid. 98
2. Tryck startknappen till tändningsläge
medan laddningen pågår.
Inställningar för "My Room Mode"
visas automatiskt på
informationsdisplayen.
3. Tryck på knapparna på ratten, välj
"Yes" och tryck sedan på "OK"."My Room Mode" startas och
luftkonditioneringen, ljudsystemet,
etc kan användas.
Välj ”No” och tryck på "OK" när "My
Room Mode" inte används.
Tryck startknappen till avstängt läge
för att avsluta "My Room Mode".
"My Room Mode" stängs automatiskt
av när DC-laddning är avslutad.
Visa information för balanserad
elektrisk kraft i My Room Mode
När My Room Mode startas visas
automatiskt balansen av elektrisk kraft på
informationsdisplayen, och en
uppskattning av den elektriska balansen
(balansen mellan eltillförsel och
elförbrukning) i läget My Room Mode kan
kontrolleras.
AUrladdning (-)
BLaddning (+)
Storleken på pilsymbolerna ändras
beroende på volymen eltillförsel och
elförbrukning.
Om elförbrukningen är större än
eltillförseln visas
Amer än .
Om mängden eltillförsel och
elförbrukning är lika visas
Aoch
Bi samma storlek.
2.2 Laddning
111
2
Elbilsystem
