När en dörr låses upp medan ”My Room
Mode” används
Anslutningsdonet låses upp, laddningen
stoppas och ”My Room Mode” upphör.
För att använda "My Room Mode" igen ska
du sätta tillbaka AC-laddkabeln och starta
"My Room Mode".
Vid användning av ”My Room Mode” med
en allmän laddstation kan proceduren att
starta laddningen med laddaren krävas
igen för att starta ”My Room Mode” .
Instrumentdisplay medan laddning
pågår
När startknappen har tryckts till
tändningsläge under laddning stängs den
automatiskt av om My Room Mode inte
väljs inom cirka 100 sekunder.
När My Room Mode används kan
följande inträffa
• När den resterande laddningen i
drivbatteriet sjunker till den lägre
gränsen stängs luftkonditioneringen
automatiskt av. I så fall kan
luftkonditioneringen inte användas
förrän den resterande laddningen i
drivbatteriet ökar. Tryck startknappen
till avstängt läge en gång och använd
därefter My Room Mode när den
resterande laddningen i drivbatteriet
ökar.
• Om dörrarna låses upp i läget My
Room Mode blir AC-anslutningsdonet
upplåst och My Room Mode stoppas.
Utför start proceduren för att
använda My Room Mode igen.
(→Sid. 111) När AC-laddaren används
vid allmänna laddningsstationer
måste dessutom proceduren för att
starta laddaren utföras innan My
Room Mode används.
• Laddningstiden för drivbatteriet blir
längre.
• Ljud kan ibland höras från radion
beroende på förhållanden för
radiovågor.
• Ytan runt det inbyggda drivbatteriet i
motorrummet kan bli het.• Den elektriska servostyrningens
varningslampa (gul) kan komma att
tändas, men det är inte en
funktionsstörning.
Använda My Room Mode under
DC-laddning
När My Room Mode används under
DC-laddning blir laddningstillståndet
lägre än när My Room Mode inte
används.
När ”My Room Mode” används medan
drivbatteriet är fulladdat
När startknappen är i tändningsläge
medan drivbatteriet är fulladdat och
anslutningsdonet för strömtillförsel är
anslutet visas ”Charging Port Lid is
Open” på informationsdisplayen. Tryck i
så fall på
på ratten för att visa
inställningsskärmen till ”My Room
Mode”,välj därefter ”My Room Mode”.
Om ”My Room Mode” används medan
drivbatteriet är fulladdat kan
elektriciteten i drivbatteriet förbrukas. I
så fall kan laddning utföras igen.
2.2 Laddning
112

Visning av varningsmeddelanden
Om ett meddelande visas på informationsdisplayen när du försöker starta My Room Mode,
eller My Room Mode är aktiverat, se motsvarande i tabellen och utför lämpliga åtgärder.
Meddelande Åtgärd
”Traction battery is too low for
”My Room Mode”Ingen resterande laddning återstår för att My Room Mode
ska kunna startas. Vänta tills drivbatteriets resterande
laddning ökar för att starta My Room Mode.
““My Room Mode” has stopped
due to low traction battery level”Resterande laddning i drivbatteriet är inte tillräcklig. Upp-
hör att använda My Room Mode och ladda drivbatteriet.
”My Room Mode” stängs av när
laddningsnivån i drivbatteriet
blir för låg Minska elanvänd-
ningen för att fortsätta använda
”My Room Mode”När elförbrukningen för My Room Mode överskrider ladd-
ningsmängden blir laddningsnivån i drivbatteriet för låg.
*
■Om bilens elförbrukning inte kan förbättras stängs My
Room Mode av.
■Om du vill fortsätta använda My Room Mode kan
luftkonditioneringen, ljudsystemet etc, stängas av så
att den resterande laddningen i drivbatteriet ökar.
*I läget My Room Mode kan uppgifter om balansen för elektriciteten kontrollera på
informationsdisplayen.
VARNING!
Varningar beträffande användning av My Room Mode
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
• Lämna inte barn, personer som behöver omvårdnad eller husdjur inne i bilen.
Temperaturen i bilen kan bli hög eller låg på grund av funktioner som den automatiska
avstängningen. Barn, personer som behöver omvårdnad eller husdjur som lämnas i
bilen kan få värmeslag, bli uttorkade eller nedkylda. Eftersom t.ex. vindrutetorkare
kan aktiveras kan de oväntat gå igång och eventuellt leda till en olycka.
• Använd läget efter att gjort tillräckliga kontroller beträffande säkerhetsrisker i bilens
omedelbara närhet.
2.2 Laddning
113
2
Elbilsystem

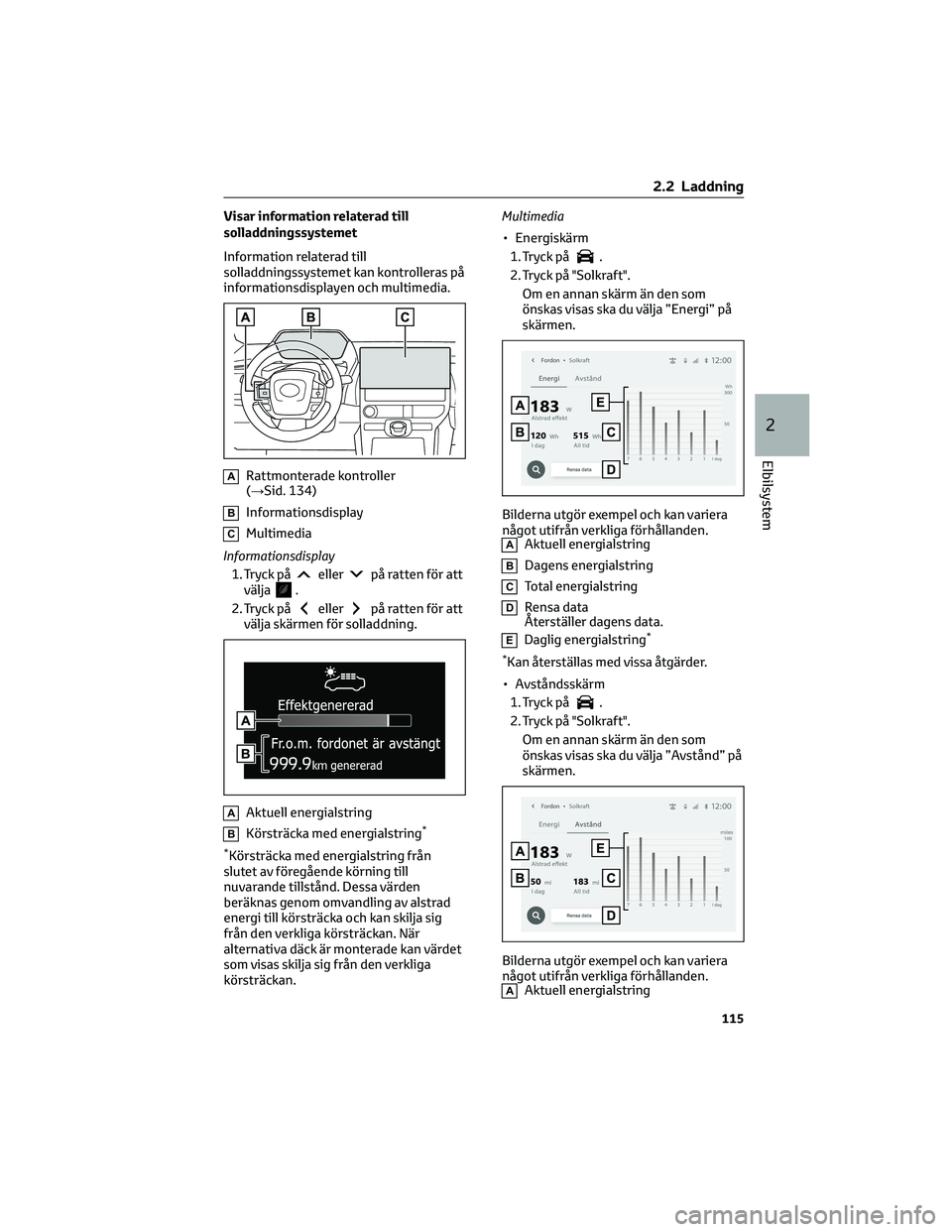

Visar information relaterad till
solladdningssystemet
Information relaterad till
solladdningssystemet kan kontrolleras på
informationsdisplayen och multimedia.
ARattmonterade kontroller
(→Sid. 134)
BInformationsdisplay
CMultimedia
Informationsdisplay
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten för att
välja skärmen för solladdning.
AAktuell energialstring
BKörsträcka med energialstring*
*
Körsträcka med energialstring från
slutet av föregående körning till
nuvarande tillstånd. Dessa värden
beräknas genom omvandling av alstrad
energi till körsträcka och kan skilja sig
från den verkliga körsträckan. När
alternativa däck är monterade kan värdet
som visas skilja sig från den verkliga
körsträckan.Multimedia
• Energiskärm
1. Tryck på
.
2. Tryck på "Solkraft".
Om en annan skärm än den som
önskas visas ska du välja ”Energi” på
skärmen.
Bilderna utgör exempel och kan variera
något utifrån verkliga förhållanden.
AAktuell energialstring
BDagens energialstring
CTotal energialstring
DRensa data
Återställer dagens data.
EDaglig energialstring*
*
Kan återställas med vissa åtgärder.
• Avståndsskärm
1. Tryck på
.
2. Tryck på "Solkraft".
Om en annan skärm än den som
önskas visas ska du välja ”Avstånd” på
skärmen.
Bilderna utgör exempel och kan variera
något utifrån verkliga förhållanden.
AAktuell energialstring
2.2 Laddning
115
2
Elbilsystem

OBSERVERA(Fortsättning)
röra den skadade ytan. Begär
omedelbart reparation från en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
OBSERVERA(Fortsättning)
kvalifikationer och utrustning.
Om bagage har lastats på taket
→Sid. 183
2.2.13 När laddning inte kan genomföras
Kontrollera följande om laddningen inte startar, även om du har följt den normala
metoden. Om ett meddelande visas på informationsdisplayen, se även sid. 121.
När laddning inte kan genomföras
Se följande tabell och utför lämplig korrigeringsåtgärd.
Felvarningsindikatorn på CCID blinkar
Möjlig orsak Åtgärd
Detekteringsfunktionen
för elläckage, eller självdi-
agnosfunktionen är akti-
verade och strömmen har
brutitsOm spänningen är otillräcklig kan felvarningsindikatorn blinka
om bullerstörningar har uppstått. Återställ systemet och anslut
till en korrekt strömkälla. (→Sid. 77)
Om laddningen inte startar ska du omedelbart stoppa laddnin-
gen och kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
Laddningsindikatorn på laddintaget tänds inte även om anslutningsdonet är anslutet.
Möjlig orsak Åtgärd
Kontakten är inte ordent-
ligt insatt i uttaget.Kontrollera att kontakten är ordentligt ansluten i uttaget.
Strömavbrott har uppstått Utför laddningsproceduren på nytt när strömmen är tillbaka.
Fjärrströmbrytaren är
frånslagenOm det finns en fjärrströmbrytare ska den slås på.
Fastighetens kretsbrytare
har utlösts och strömmen
är brutenKontrollera att kretsbrytaren är ansluten och ingen störning har
uppstått. Kontrollera om bilen kan laddas genom ett annat uttag.
Om laddning är möjlig kan ett fel ha uppstått i det första uttaget.
Kontakta laddningsstationens föreståndare eller en elektriker.
Kortslutning mellan CCID
och kontaktStoppa laddningen omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
AC-anslutningsdonet är
inte säkert anslutet till
AC-laddintagetKontrollera AC-anslutningsdonets anslutningsstatus.
■När AC-anslutningsdonet ansluts ska det införas så att det
sitter säkert.
■Kontrollera att laddintagets laddningsindikator tänds när
AC-anslutningsdonet har anslutits.
Om AC-laddintagets laddindikator inte tänds även om
AC-anslutningsdonet är säkert anslutet kan en funktionsstörning ha
uppstått i systemet. Stoppa laddningen omedelbart och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
2.2 Laddning
117
2
Elbilsystem

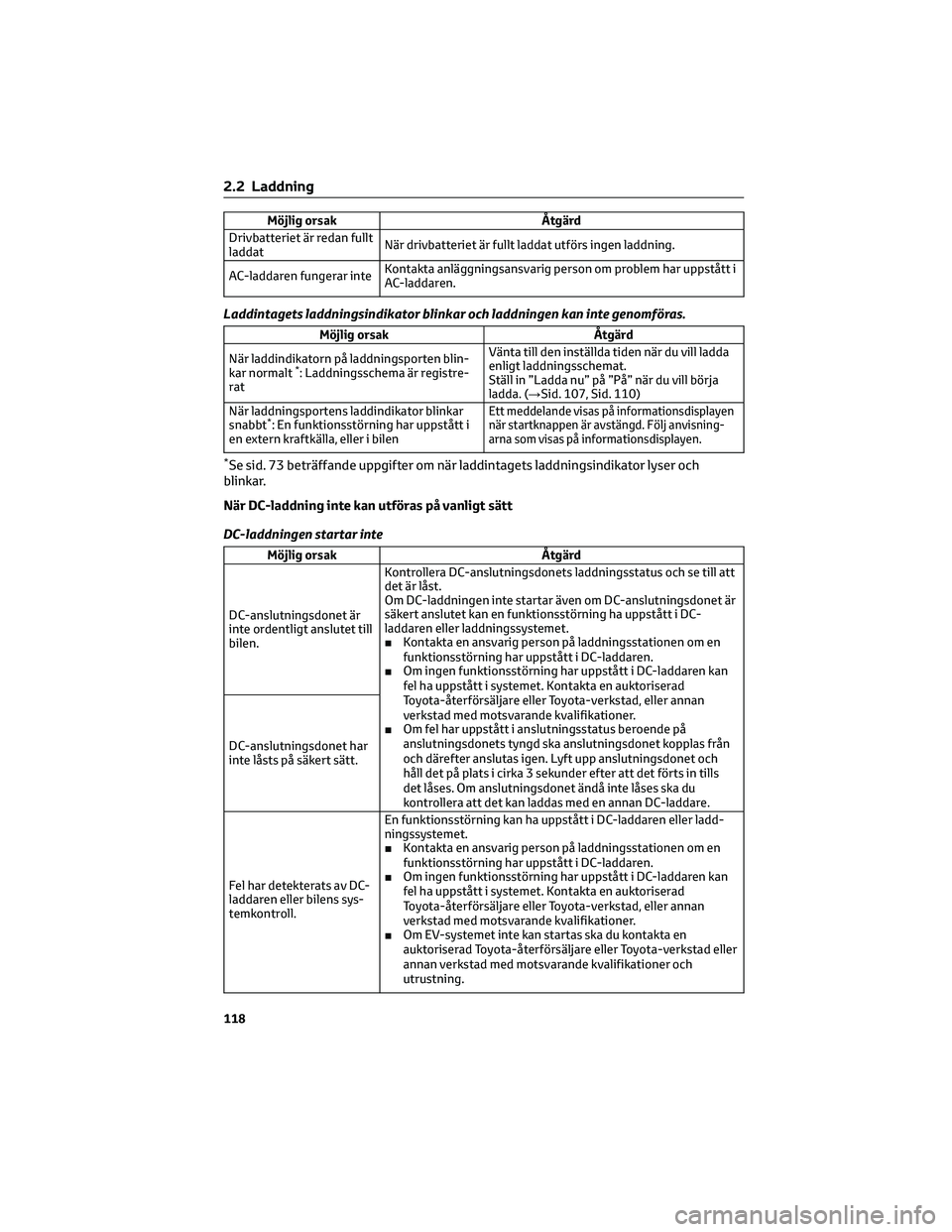

Möjlig orsak Åtgärd
Drivbatteriet är redan fullt
laddatNär drivbatteriet är fullt laddat utförs ingen laddning.
AC-laddaren fungerar inteKontakta anläggningsansvarig person om problem har uppstått i
AC-laddaren.
Laddintagets laddningsindikator blinkar och laddningen kan inte genomföras.
Möjlig orsak Åtgärd
När laddindikatorn på laddningsporten blin-
kar normalt
*: Laddningsschema är registre-
ratVänta till den inställda tiden när du vill ladda
enligt laddningsschemat.
Ställ in ”Ladda nu” på ”På” när du vill börja
ladda. (→Sid. 107, Sid. 110)
När laddningsportens laddindikator blinkar
snabbt
*: En funktionsstörning har uppstått i
en extern kraftkälla, eller i bilenEtt meddelande visas på informationsdisplayen
när startknappen är avstängd. Följ anvisning-
arna som visas på informationsdisplayen.
*Se sid. 73 beträffande uppgifter om när laddintagets laddningsindikator lyser och
blinkar.
När DC-laddning inte kan utföras på vanligt sätt
DC-laddningen startar inte
Möjlig orsak Åtgärd
DC-anslutningsdonet är
inte ordentligt anslutet till
bilen.Kontrollera DC-anslutningsdonets laddningsstatus och se till att
det är låst.
Om DC-laddningen inte startar även om DC-anslutningsdonet är
säkert anslutet kan en funktionsstörning ha uppstått i DC-
laddaren eller laddningssystemet.
■Kontakta en ansvarig person på laddningsstationen om en
funktionsstörning har uppstått i DC-laddaren.
■Om ingen funktionsstörning har uppstått i DC-laddaren kan
fel ha uppstått i systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
■Om fel har uppstått i anslutningsstatus beroende på
anslutningsdonets tyngd ska anslutningsdonet kopplas från
och därefter anslutas igen. Lyft upp anslutningsdonet och
håll det på plats i cirka 3 sekunder efter att det förts in tills
det låses. Om anslutningsdonet ändå inte låses ska du
kontrollera att det kan laddas med en annan DC-laddare. DC-anslutningsdonet har
inte låsts på säkert sätt.
Fel har detekterats av DC-
laddaren eller bilens sys-
temkontroll.En funktionsstörning kan ha uppstått i DC-laddaren eller ladd-
ningssystemet.
■Kontakta en ansvarig person på laddningsstationen om en
funktionsstörning har uppstått i DC-laddaren.
■Om ingen funktionsstörning har uppstått i DC-laddaren kan
fel ha uppstått i systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
■Om EV-systemet inte kan startas ska du kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och
utrustning.
2.2 Laddning
118

När ett laddningsrelaterat meddelande
visas
När en dörr öppnas medan startknappen
är i avstängt läge, efter laddning, visas ett
meddelande på informationsdisplayen.
Följ anvisningarna på skärmen.
Om "Charging Stopped Due to Pulled Charging Connector" visas
Möjlig orsak Åtgärd
AC-anslutningsdon tas bort under AC-
laddning
När AC-anslutningsdon tas bort under AC-
laddning upphör laddningen. Om du vill ladda
drivbatteriet fullt ska du återansluta AC-
anslutningsdonet. När drivbatteriet är fulladdat och AC-
anslutningsdonet är borttaget medan driv-
batteriet laddas upp igen på grund av att
strömförbrukande funktioner
*har använts
och den återstående laddningen har minskat.
AC-anslutningsdonet är inte ordentligt anslu-
tetKontrollera AC-anslutningsdonets anslut-
ningsstatus.
■När AC-anslutningsdonet ansluts ska det
införas så att det sitter säkert.
■Kontrollera att laddintagets
laddningsindikator tänds när
AC-anslutningsdonet har anslutits.
Om laddningen inte kan genomföras, även
med korrekt metod, ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning
kontrollera bilen.
AC-anslutningsdon låstes upp under AC-
laddningNär AC-anslutningsdonet tas bort under AC-
laddning upphör laddningen. Anslut AC-
anslutningsdonet på nytt för att fortsätta
laddningen.
*Ström förbrukas när batterivärmaren (→Sid. 86), den fjärrstyrda luftkonditioneringen
används (→Sid. 338).
Om "Charging Complete Limited Due to Battery Temp" visas
Möjlig orsak Åtgärd
Laddningen upphörde för att skydda drivbat-
teriet eftersom det fortfarande var hett efter
en viss tid.Låt drivbatteriet svalna och utför laddningen
igen om laddningen inte har nått önskad nivå.
2.2 Laddning
121
2
Elbilsystem

3.1 Instrumentgrupp............126
3.1.1 Varnings- och kontrollampor . . .126
3.1.2 Instrument och mätare......130
3.1.3 Informationsdisplay........133
Information om bilens status
samt kontrollampor3
125

Däcktryck, varningslampa*1
(→Sid. 410)
(Orange)LDA, kontrollampa
(→Sid. 410)
(Orange)LTA, kontrollampa
(→Sid. 411)
Förarstödsinformation, kon-
trollampa*1(→Sid. 411)
(Blinkar)Toyota parkeringssensor
OFF, kontrollampa
*1(i före-
kommande fall) (→Sid. 411)
(Orange)Farthållare, kontrollampa
(→Sid. 411)
(Orange)Aktiv farthållare, kon-
trollampa (→Sid. 411)
(Orange)Hastighetsbegränsare, kon-
trollampa (i förekommande
fall) (→Sid. 412)
(Blinkar
eller lyser)PCS, varningslampa
*1
(→Sid. 412)
Slirindikering*1
(→Sid. 412)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 412)
(Blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 412)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks närEV-systemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2Den här lampan tänds på
informationsdisplayen med ett
meddelande.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar EV-systemet kan det innebära
att dessa system inte aktiveras så att de
kan skydda dig vid en olyckshändelse.
Det kan resultera i svåra eller
livshotande skador. Låt genast en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta inträffar.
Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kontrollampa
(→Sid. 196)
Bakljus, kontrollampa
(→Sid. 201)
Helljus, kontrollampa
(→Sid. 202)
AHS kontrollampa (i före-
kommande fall) (→Sid. 203)
AHB kontrollampa (i före-
kommande fall) (→Sid. 206)
3.1 Instrumentgrupp
127
3
Information om bilens status samt kontrollampor

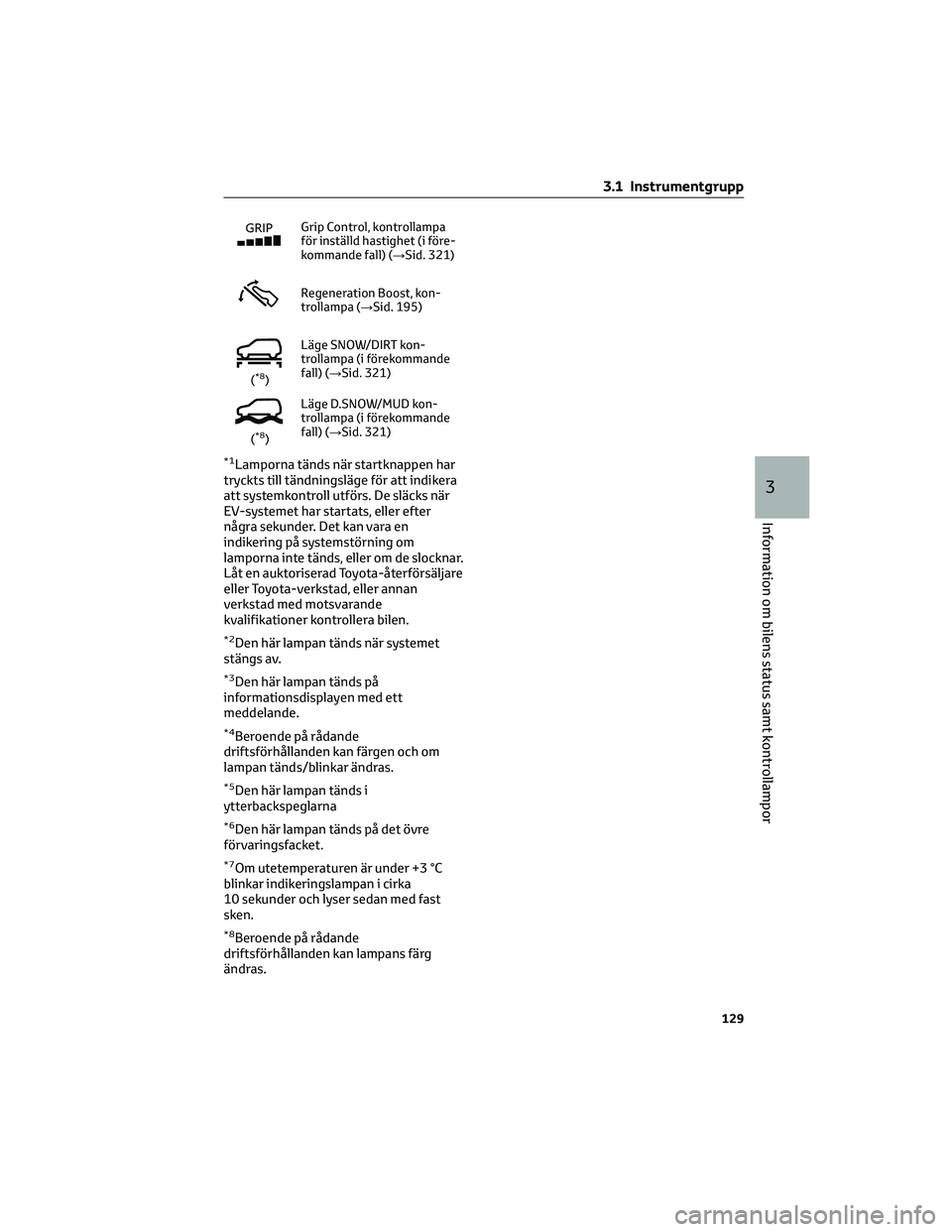

Grip Control, kontrollampa
för inställd hastighet (i före-
kommande fall) (→Sid. 321)
Regeneration Boost, kon-
trollampa (→Sid. 195)
(*8)Läge SNOW/DIRT kon-
trollampa (i förekommande
fall) (→Sid. 321)
(*8)Läge D.SNOW/MUD kon-
trollampa (i förekommande
fall) (→Sid. 321)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
EV-systemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2Den här lampan tänds när systemet
stängs av.
*3Den här lampan tänds på
informationsdisplayen med ett
meddelande.
*4Beroende på rådande
driftsförhållanden kan färgen och om
lampan tänds/blinkar ändras.
*5Den här lampan tänds i
ytterbackspeglarna
*6Den här lampan tänds på det övre
förvaringsfacket.
*7Om utetemperaturen är under +3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med fast
sken.
*8Beroende på rådande
driftsförhållanden kan lampans färg
ändras.
3.1 Instrumentgrupp
129
3
Information om bilens status samt kontrollampor

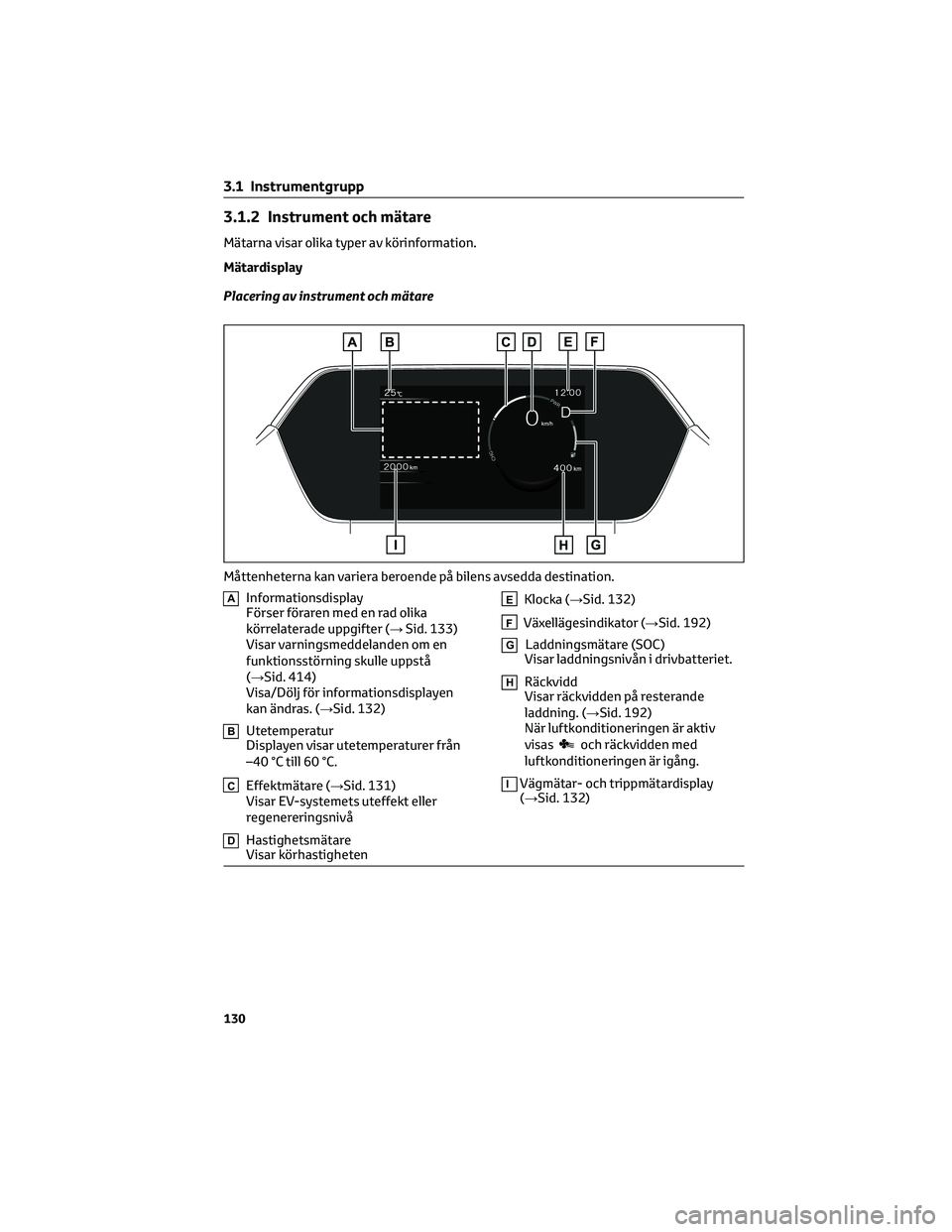

3.1.2 Instrument och mätare
Mätarna visar olika typer av körinformation.
Mätardisplay
Placering av instrument och mätare
AInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 133)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 414)
Visa/Dölj för informationsdisplayen
kan ändras. (→Sid. 132)
BUtetemperatur
Displayen visar utetemperaturer från
–40 °C till 60 °C.
CEffektmätare (→Sid. 131)
Visar EV-systemets uteffekt eller
regenereringsnivå
DHastighetsmätare
Visar körhastigheten
EKlocka (→Sid. 132)
FVäxellägesindikator (→Sid. 192)
GLaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
HRäckvidd
Visar räckvidden på resterande
laddning. (→Sid. 192)
När luftkonditioneringen är aktiv
visas
och räckvidden med
luftkonditioneringen är igång.
IVägmätar- och trippmätardisplay
(→Sid. 132)
Måttenheterna kan variera beroende på bilens avsedda destination.
3.1 Instrumentgrupp
130
