TOYOTA BZ4X 2022 Bruksanvisningar (in Swedish)

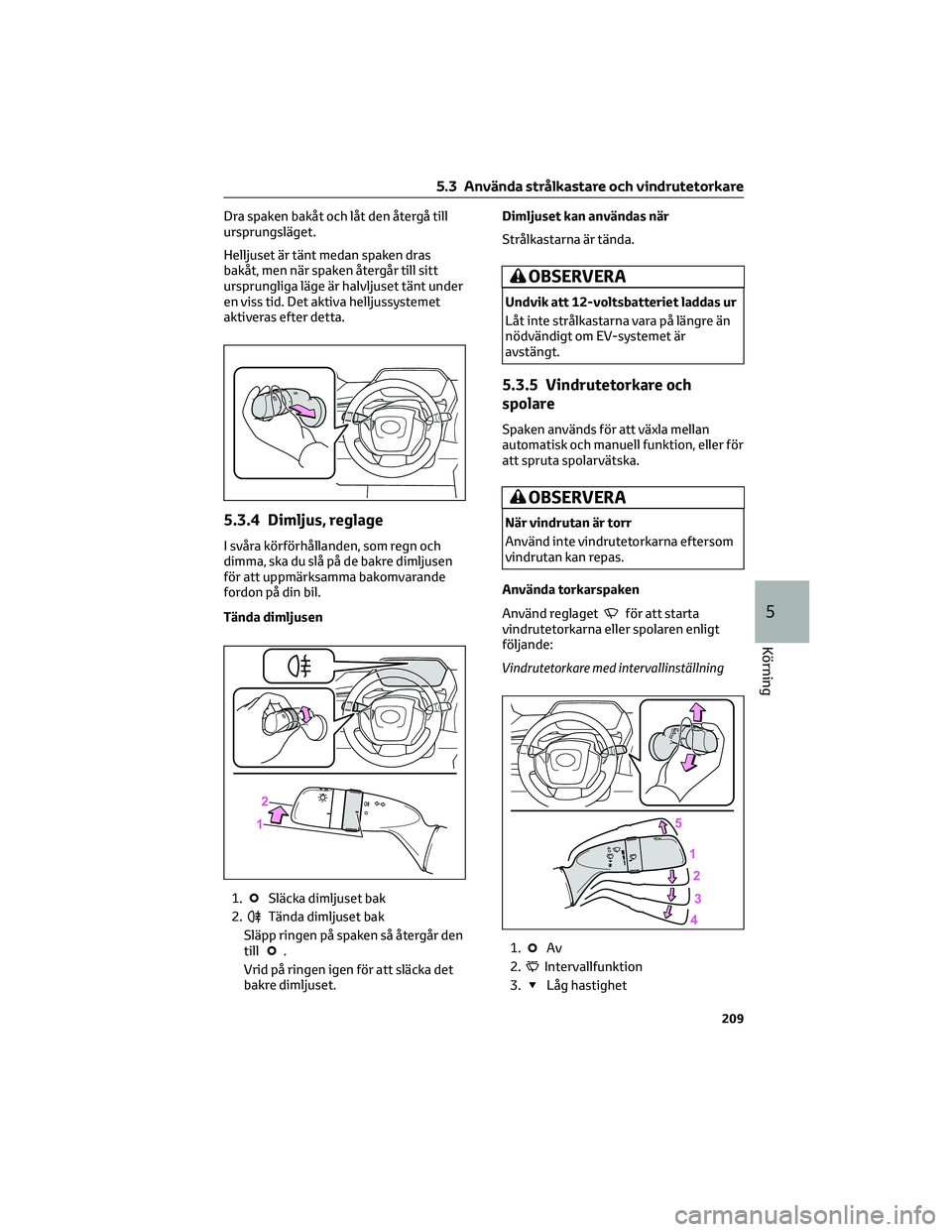

Dra spaken bakåt och låt den återgå till
ursprungsläget.
Helljuset är tänt medan spaken dras
bakåt, men när spaken återgår till sitt
ursprungliga läge är halvljuset tänt under
en viss tid. Det aktiva helljussystemet
aktiveras efter detta.
5.3.4 Dimljus, reglage
I svåra körförhållanden, som regn och
dimma, ska du slå på de bakre dimljusen
för att uppmärksamma bakomvarande
fordon på din bil.
Tända dimljusen
1.
Släcka dimljuset bak
2.
Tända dimljuset bak
Släpp ringen på spaken så återgår den
till
.
Vrid på ringen igen för att släcka det
bakre dimljuset.Dimljuset kan användas när
Strålkastarna är tända.
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte strålkastarna vara på längre än
nödvändigt om EV-systemet är
avstängt.
5.3.5 Vindrutetorkare och
spolare
Spaken används för att växla mellan
automatisk och manuell funktion, eller för
att spruta spolarvätska.
OBSERVERA
När vindrutan är torr
Använd inte vindrutetorkarna eftersom
vindrutan kan repas.
Använda torkarspaken
Använd reglaget
för att starta
vindrutetorkarna eller spolaren enligt
följande:
Vindrutetorkare med intervallinställning
1.
Av
2.
Intervallfunktion
3.
Låg hastighet
5.3 Använda strålkastare och vindrutetorkare
209
5
Körning

4.Hög hastighet
5.
Enstaka torkarslag
Om du har valt intervallslag kan
intervallen justeras.
6. Ökar frekvensen på intervallslagen
7. Minskar frekvensen på intervallslagen
8.
Spolare/torkare, kombinerad
funktion
Dra i spaken för att sköta torkarna och
spolaren.
Torkarna gör automatiskt ett par slag
när spolarvätskan har sprutats på
vindrutan.
Modeller med strålkastarspolare: Om
du drar i spaken när startknappen är i
tändningsläge och strålkastarna är
tända slår strålkastarspolarna ett
slag. Därefter aktiveras
strålkastarspolarna var femte gång du
drar i spaken.
Vindrutetorkare med regnsensor
Om AUTO har valts aktiveras
vindrutetorkarna automatiskt när
sensorn känner av regn på rutan.
Systemet justerar automatiskt
inställningen av torkarslagen efterregnmängden på rutan samt bilens
hastighet.
1.
Av
2.
Regnavkännande funktion
3.
Låg hastighet
4.
Hög hastighet
5.
Enstaka torkarslag
När AUTO väljs kan sensorns
känslighet justeras med en vridning
av ringen på spaken.
6. Höjer känsligheten
7. Sänker känsligheten
5.3 Använda strålkastare och vindrutetorkare
210

8.Spolare/torkare, kombinerad
funktion
Dra i spaken för att sköta torkarna och
spolaren.
Torkarna gör automatiskt ett par slag
när spolarvätskan har sprutats på
vindrutan. (Torkarna går igång
automatiskt, de gör ett extra slag efter
en kort paus för att torka av de sista
dropparna.) Det sista torkarslaget
sker dock inte medan bilen är i
rörelse.)
Modeller med strålkastarspolare: Om
du drar i spaken när startknappen är i
tändningsläge och strålkastarna är
tända aktiveras strålkastarspolarna
en gång. Därefter aktiveras
strålkastarspolarna var femte gång du
drar i spaken.
Vindrutetorkare och spolare kan
aktiveras när
Startknappen är i tändningsläge.
Körhastighetens inverkan på
vindrutetorkarna (modeller med
vindrutetorkare med regnsensor)
Körhastigheten påverkar intervallslagens
frekvens.
Regnsensor (modeller med
vindrutetorkare med regnsensor)
• Regnsensorn bedömer regnmängden.
En optisk sensor används. Den
fungerar eventuellt inte alltid på rätt
sätt om solstrålarna träffar vindrutan
vid soluppgång eller solnedgång, eller
om insekter har fastnat på vindrutan.• Om torkarspaken vrids till läget
”AUTO” medan startknappen är i
tändningsläge gör torkarna ett slag
för att visa att AUTO-läget är
aktiverat.
• Om regndroppssensorns temperatur
är lägst 90 °C, eller högst –15 °C,
aktiveras den automatiska funktionen
eventuellt inte. Använd i så fall ett
annat läge än AUTO.
Om ingen spolarvätska sprutas på
rutan
Kontrollera att munstyckena inte är
igensatta om det finns spolarvätska i
behållaren.
VARNING!
Försiktighet vid användning av
vindrutetorkare i AUTO-läge
(modeller med vindrutetorkare med
regnsensor)
Vindrutetorkarna kan gå igång oväntat
om sensorn vidrörs eller om vindrutan
utsätts för vibrationer i AUTO-läge. Var
försiktig så att inte fingrarna eller
något annat fastnar i vindrutetorkarna.
Varning beträffande användning av
spolarvätska
Använd inte spolarvätska när det är
kallt ute förrän vindrutan har värmts
upp. Spolarvätskan kan frysa på
vindrutan och orsaka dålig sikt. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
OBSERVERA
När behållaren för spolarvätska är tom
Använd inte denna funktion kontinuerligt
eftersom spolarvätskepumpen kan
överhettas.
Om munstycket blir igensatt
Kontakta i så fall en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
5.3 Använda strålkastare och vindrutetorkare
211
5
Körning

OBSERVERA(Fortsättning)
utrustning. Försök inte att rensa det
med en nål eller liknande föremål.
Munstycket kan skadas.
Undvik att 12-voltsbatteriet laddas ur
Låt inte vindrutetorkarna vara på längre
än nödvändigt om EV-systemet är
avstängt.
5.4 Använda
förarstödssystemen
5.4.1 Uppdatering av
programvara
Ett avtal för uppkopplade tjänster från
Toyota krävs för att kunna använda dessa
funktioner. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för
information.
VARNING!
För säkert bruk
När programvaran till Toyota Safety
Sense uppdateras kan metoder för
användning av funktioner ändras. Om
det här systemet används utan att
känna till korrekta
användningsmetoder kan det leda till
en olycka med svåra eller livshotande
skador som följd.
• Läs den digitala instruktionsbok som
motsvarar systemets
programversion som är tillgänglig på
webbsidan för instruktionsböcker
innan du använder det här systemet.Innehåll i instruktionsboken till Toyota
Safety Sense
Den här instruktionsboken innehåller
information för Ver. 1. För senaste
information om reglagen, användning,
varningar/säkerhetsanvisningar etc för
respektive funktion i Toyota Safety Sense,
se bilens digitala instruktionsbok på
webbsidan för instruktionsböcker.
Om programvaran för detta system har
uppdaterats sedan första inköpet av bilen
ska du läsa den instruktionsbok som
motsvarar systemets programvara innan
systemet används.
Säkerhetsanvisningar för användning
• Observera att vissa funktioner kan
inaktiveras tillfälligt om en juridisk
eller säkerhetsrelaterad fråga uppstår.
• Om inget avtal för uppkopplade
tjänster har tecknats eller om det har
upphört kan uppdateringar av
programvara inte utföras trådlöst.
Kontrollera din bils version av Toyota
Safety Sense
Om programvaran för detta system har
uppdaterats sedan första inköpet av bilen
ska du kontrollera programversionen för
systemet för att få åtkomst till den
aktuella instruktionsboken, och därefter
besöka webbplatsen för
instruktionsböcker.
Kontrollera programvarans aktuella
version på multimediadisplayen
Den aktuella programvaruversionen kan
kontrolleras från förarstödets funktion
för uppdateringsavisering.
Använda din bils version av Toyota
Safety Sense
1. Gå till följande URL på en dator eller
smarttelefon:
https://www.toyota-europe.com/
manual?parameter=om42d76e.
bz4x.2203.ev.vh
5.3 Använda strålkastare och vindrutetorkare
212

2. Välj filen som innehåller den
kontrollerade föregående
systemversionen.
Uppdatera programvaran
Ett meddelande visas på
multimediadisplayen om en uppdatering
är tillgänglig. Följ anvisningarna som
visas på skärmen. När programvaran är
uppdaterad kan sättet som funktionerna
används på ha ändrats och nya
funktioner kan ha tillkommit.
Se webbsidan för instruktionsböcker
beträffande ändringar eller tillägg.
Programuppdateringar,
säkerhetsanvisningar
• När en programuppdatering har
utförs går det inte att återgå till en
föregående version.
•
Beroende på kommunikationsmiljön
och innehållet i en uppdatering kan
programuppdateringen ta flera timmar.
Trots att en uppdatering upphör när
startknappen trycks till avstängt läge
återupptas den när startknappen trycks
till tändningsläge.
• Toyota Safety Sense kan användas
medan en programuppdatering pågår.
• I följande situationer kan
programuppdateringen utföras
automatiskt:
– När ett möjligt systemproblem eller
annat säkerhetsrelaterat problem
åtgärdas
*1
– När en juridisk fråga korrigeras*1
– När små korrigeringar som intepåverkar systemets drift eller
prestanda utförs
*2
*1
Alla tillgängliga uppdateringar kan
installeras och programmet uppdateras
till den senaste versionen.
*2Ingen aviseringsskärm visas.
Kontroll av förarstödfunktionens
uppdateringavisering
Följande funktioner kan kontrolleras
eller utföras.
• Programversion,
uppdateringsuppgifter,
säkerhetsanvisningar,
användningsmetoder, etc.
• Länk till visning av
uppdateringshistorik
• Uppdatering av programvara
5.4.2 Toyota Safety Sense
Toyota Safety Sense består av följande
förarstödssystem och bidrar till en säker
och bekväm körupplevelse:
VARNING!
Toyota Safety Sense
Toyota Safety Sense utgår från
antagandet att föraren kör säkert. Det
är avsett att mildra stöten för de
åkande om en kollision skulle inträffa,
och assistera föraren under normala
körförhållanden. Förlita dig inte alltför
mycket på det här systemet eftersom
det finns en gräns för den exakthet i
avkänning och prestanda som systemet
kan tillföra. Föraren ensam är alltid
ansvarig att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
För säkert bruk
•
Förlita dig inte alltför mycket på det
här systemet. Föraren ensam är alltid
ansvarig att vara uppmärksam på om-
givningen runt bilen och körsäkerhe-
ten. Systemet aktiveras inte i alla
situationer och dess assistans är be-
gränsad. Att förlita sig alltför mycket
5.4 Använda förarstödssystemen
213
5
Körning

VARNING!(Fortsättning)
på att det här systemet ska ge säker
körning kan leda till en olycka resul-
terande i svåra eller livshotande
skador.
• Försök inte att själv testa systemet.
Det kommer eventuellt inte att
fungera på rätt sätt vilket kan leda till
en olycka.
• Om uppmärksamhet krävs medan
köråtgärder utförs eller om en
systemstörning uppstår, visas ett
varningsmeddelande eller en
summerton hörs. Om ett
varningsmeddelande visas på
displayen ska du följa anvisningarna
som visas.
• Beroende på ljud utifrån,
ljudsystemets ljudnivå, etc, kan det
vara svårt att urskilja
varningssummern. Beroende på
vägens skick kan det vara svårt att
känna om systemet är aktivt.
När systemet måste inaktiveras
I följande situationer ska systemet
inaktiveras.
Annars fungerar systemet eventuellt
inte på rätt sätt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• När bilen lutar på grund av för tung
last eller punktering
• Vid körning i extremt hög hastighet
• När bilen bogserar en annan bil
• När bilen transporteras på lastbil,
fartyg, tåg etc.
• När bilen är upphöjd på en lyft och
hjulen kan rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalanserare i bilen
• Om bilen körs på ett sportigt sätt
eller i terräng
• I en automatisk biltvätt
VARNING!(Fortsättning)
• Om sensorn är felriktad eller
deformerad på grund av att den eller
den omgivande ytan har fått en
kraftig stöt
• När tillbehör som skymmer en sensor
eller belysning har tillfälligt
installerats på bilen
• När ett nödhjul eller snökedjor är
monterade på bilen eller om
reparationssatsen för akut
däcklagning har använts
• När däcken är för slitna, eller
lufttrycket i däcken är lågt
• När andra däck än de som
specificeras av tillverkaren är
monterade
• När bilen inte kan köras på stabilt
sätt, t.ex. på grund av en krock eller
systemstörning.
Förarstödssystem
AHS (Automatiskt adaptivt helljus) (i
förekommande fall)
→Sid. 203
AHB (Automatiskt helljus) (i
förekommande fall)
→Sid. 206
PCS (Aktivt krockskyddssystem)
→Sid. 221
LTA (Körfilsassistans)
→Sid. 229
LDA (Körfilsvarning)
→Sid. 232
RSA (Vägskyltsavläsare)
→Sid. 236
Aktiv farthållare
→Sid. 239
5.4 Använda förarstödssystemen
214

Fartbegränsare (i förekommande fall)
→Sid. 248
System för nödstopp under körning
→Sid. 251
Sensorer som används av Toyota Safety
Sense
Olika sensorer används för att få
nödvändig information för systemets
funktion.
Sensorer som detekterar tillståndet i
omgivningen
Fram
AFrämre radarsensor
BFrontkamera
Bak (bakre sidoradarsensorer) Sensorer som detekterar förarens
tillstånd (i förekommande fall)
AKamera för övervakning av föraren
VARNING!
Undvik funktionsstörning i
radarsensorerna
Observera följande
försiktighetsåtgärder. Annars kommer
radarsensorn eventuellt inte att
fungera på rätt sätt vilket kan leda till
en olycka med svåra eller livshotande
skador som följd.
• Se till att radarsensorer och
radarsensorskydd alltid är rena.
Rengör främre delen av en
radarsensor eller främre eller bakre
delen av ett radarsensorskydd om de
är smutsiga eller täckta med
vattendroppar, snö, etc.
Rengör radarsensorn och
radarsensorskyddet med en mjuk
trasa för att undvika att de skadas.
ARadarsensor
BRadarsensorns skydd
5.4 Använda förarstödssystemen
215
5
Körning

VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler(inklusive transparenta dekaler),
aluminiumtejp eller annat på en
radarsensor eller radarsensorskyddet
och den omgivande ytan.
• Utsätt inte en radarsensor eller den omgivande ytan för stötar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om en radarsensor,
frontgrillen eller främre stötfångaren
har utsatts för en stöt.
• Ta inte isär radarsensorerna.
• Radarsensorerna eller radarsensorskydden får inte ändras
eller lackeras. De får inte heller
ersättas med annat än originaldelar
från Toyota.
• I följande situationer måste radarsensorerna omkalibreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för
information.
– När en radarsensor demonteras och installeras, eller byts ut
– När främre stötfångaren eller frontgrillen har bytts ut
Radarsensorskydd med värmare
När systemet bedömer att snö kan
komma att hopa sig över radarsensorns
skydd aktiveras värmaren automatiskt.
Om ytan kring radarsensorns skydd
vidrörs, t.ex. vid rengöring, ska du se till
att radarsensorns skydd är tillräckligt
svalt för att undvika brännsår.
Förhindra funktionsstörning i
frontkameran
Observera följande
försiktighetsåtgärder. Annars kommer
frontkameran eventuellt inte att fungera
på rätt sätt vilket kan leda till en olycka
med svåra eller livshotande skador som
följd.
VARNING!(Fortsättning)
• Håll alltid vindrutan ren. – Om vindrutan är smutsig eller täcktav en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
– Även om vindrutan har en vattenavstötande beläggning måste
vindrutetorkarna används för att
avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
– Om vindrutans insida är smutsig där den främre kameran är monterad
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
• Fäst inga dekaler (inklusive transparenta dekaler) eller andra
föremål på vindrutans ytan framför
frontkamerans framsida (skuggad yta
på bilden).
ACirka 4 cm
BCirka 4 cm
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta bort
imma, kondens eller is med
avimningsfunktionen.
• Om vindrutetorkarna inte helt kan avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
•
Byt vindruta om den är skadad eller sprucken. Om vindrutan har bytts ut
måste frontkameran omkalibreras.
Kontakta en auktoriserad
5.4 Använda förarstödssystemen
216

VARNING!(Fortsättning)
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för
information.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
• Frontkamerans lins får inte skadas
eller bli smutsig. Låt inte fönsterputs
fastna på frontkamerans lins när
vindrutans insida rengörs. Vidrör inte
frontkamerans lins. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer om frontkamerans lins
är smutsig eller skadad.
• Utsätt inte frontkameran för hårda
stötar.
• Ändra inte frontkamerans läge eller
riktning, och ta inte bort den.
• Ta inte isär frontkameran.
• Gör inga anpassningar av delar runt
frontkameran, t.ex. den invändiga
backspegeln eller innertaket.
• Sätt inte fast tillbehör på motorhuv,
frontgrill eller främre stötfångare
som kan blockera frontsensorn.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för
information.
• Om en surfbräda eller annat långt
föremål placeras på taket, ska du se
till att frontkameran inte blockeras.
• Strålkastarna eller annan belysning
får inte modifieras eller ändras.
Området för installation av
frontkameran på vindrutan
Om systemet bedömer att vindrutan är
immig aktiverar det automatiskt
värmaren för att avlägsna imman på
delen av vindrutan kring frontkameran.
Var försiktig när du rengör området
VARNING!(Fortsättning)
kring frontkameran tills vindrutan har
svalnat tillräckligt eftersom
brännskador kan uppstå om den vidrörs.
Säkerhetsanvisningar för kameran för
förarövervakning (i förekommande
fall)
Observera följande
försiktighetsåtgärder. Annars kan en
funktionsstörning uppstå i kameran för
förarövervakning när systemet inte
fungerar på rätt sätt vilket kan leda till
en olycka med svåra eller livshotande
skador som följd.
• Utsätt inte kameran för
förarövervakning eller den
omgivande ytan för hårda stötar.
Om den utsätts för en hård stöt kan
kameran för förarövervakning bli
skev så att föraren inte längre kan
detekteras på rätt sätt. Låt i så fall en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Ta inte isär kameran för
förarövervakning och gör inga
ändringar.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler) etc
på kameran för förarövervakning eller
den omgivande ytan.
• Låt inte kameran för förarövervakning
eller den omgivande ytan bli våt.
• Täck inte över kameran för
förarövervakning och placera inte
något framför den.
• Se till att linsen på kameran för
förarövervakning inte är skadad.
• Linsen till kameran för
förarövervakning får inte skadas eller
bli smutsig.
Om det finns smuts eller fingeravtryck
på kameralinsen ska den göras ren
med en torr, mjuk trasa så att den inte
skadas.
5.4 Använda förarstödssystemen
217
5
Körning

VARNING!(Fortsättning)
• Använd inte rengöringsmedel ellerorganiska lösningsmedel som kan
skada plast.
Situationer när sensorerna eventuellt
inte fungerar på rätt sätt
• När bilens höjd eller lutning har förändrats på grund av modifieringar
• Om vindrutan är smutsig, immig, sprucken eller skadad
• När utetemperaturen är hög eller låg
• När lera, vatten,snö, döda insekter, främmande ämnen, etc, har fastnat på
sensorn
• Vid körning i ostadigt väder, t.ex. kraftigt regn, dimma, snö eller
sandstorm
• När vatten, snö, damm, etc, kastas upp framför bilen, eller vid körning genom
dimma eller rök
• När strålkastarna är inte tända vid mörkerkörning, t.ex. på natten eller i
en tunnel
• När ett strålkastarglas är smutsigt och belysningen är svag
• När strålkastarna är felriktade
• Om funktionsstörning har uppstått i en strålkastare
• När strålkastarna från ett annat fordon, solstrålar eller reflekterat ljus
skiner direkt in i frontkameran
• När ljusstyrkan i omgivningen plötsligt förändras
• Vid körning nära TV-mast, radiostation, elektrisk
kraftanläggning, fordon utrustade
med radar etc, eller annan plats där
starka radiovågor eller elektriskt brus
kan förekomma
• När ett torkarblad blockerar frontkameran
• På en plats eller nära föremål där radiovågor reflekteras starkt, t.ex.
följande: – Tunnlar
– Fackverksbroar
– Grusvägar
– Snötäckta vägar med hjulspår
– Väggar
– Stora truckar
– Manluckor
– Vägräcke
– Metallplåtar
• När bilen är nära ett trappsteg eller ett utskjutande föremål
• När ett detekterbart fordon är smalt, t.ex. ett litet rörlighetsfordon
• När ett detekterbart fordon har ett litet bakparti, t.ex. en olastad lastbil
• När ett detekterbart fordon har ett lågt bakparti, t.ex. en låg släpvagn
• När ett detekterbart fordon harextremt hög markfrigång
•

När ett detekterbart fordon
transporterar en last som sticker ut
från lastytan
• När ett detekterbart fordon bara har lite synlig metall, t.ex. ett fordon som
är delvis täckt med tyg, etc.
• När ett detekterbart fordon har en oregelbunden form, t.ex. en traktor
eller sidovagn
• När avståndet mellan din bil och ett detekterbart fordon har blivit mycket
kort
5.4 Använda förarstödssystemen
218
