display TOYOTA BZ4X 2022 Instructieboekje (in Dutch)

weergegeven. Controleer in dat geval de
instellingen op het
multi-informatiedisplay1. Zet het contact UIT. Het scherm “Closing Display” (eindscherm) wordt
weergegeven op het
multi-informatiedisplay.
(Als het portier is geopend terwijl u
wacht op het laadschema, wordt
hetzelfde scherm weergegeven.)
2. Druk op
om “Nu opladen” “Aan”
te zetten.
Na het voltooien van de instellingen
wordt met laden begonnen zodra de
AC-laadstekker is aangesloten.
“Volgende geb.” weergeven 1. Voer stap 1totenmet4 van de
procedure “Registreren van het
laadschema” (→blz. 117) uit en geef
het scherm “Oplaadschema” weer.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Volgende
geb.” te selecteren en druk vervolgens
op
.
Het scherm “Volgende geb.” wordt
weergegeven.
Wanneer het instellen van het
laadschema wordt geannuleerd
Onder de volgende omstandigheden
wordt het instellen van het laadschema
geannuleerd.
• Het contact wordt bediend voordat de instellingen zijn bevestigd
• De auto rijdt weg
• Er wordt een display weergegeven met een hogere prioriteit dan dat van
de instelling voor het laadschema
OPMERKING
Tijdens het instellen
Zorg ervoor dat bij het instellen bij
uitgeschakeld EV-systeem de 12V-accu
niet ontladen raakt. Instellingen uitvoeren op het scherm
van het multimediasysteem
Raadpleeg de handleiding voor het
multimediasysteem voor meer informatie
over de bediening van het scherm van het
audiosysteem.
Instellingen met betrekking tot het
laadschema worden uitgevoerd op het
scherm “Oplaadschema”.
Weergeven van het scherm
“Oplaadschema”
1. Zet het contact AAN en geef het menuscherm weer.
Het is in stand ACC niet mogelijk om
de instellingen van het oplaadschema
te beheren.
ACONTACT AAN
2. Selecteer
en “Oplaadschema”, in
die volgorde. Het scherm
“Oplaadschema” wordt weergegeven.
2.2 Laden
120

Wijzigen van “Volgende geb.”
Als de multimedia-instelling “ACC
customize” (aanpassen ACC) niet is
ingesteld op OFF (uit), wordt het
eindscherm niet weergegeven.
Controleer in dat geval de instellingen
van het multimediasysteem.
Zet het contact UIT.
De volgende gebeurtenis wordt
weergegeven overeenkomstig de
instellingen van het laadschema.
Wanneer op OK wordt gedrukt, wordt het
scherm “Volgende keer laden” gesloten.
Wanneer op “Nu laden” wordt gedrukt,
wordt “Nu laden” ingeschakeld.
Wanneer alle laadschema's worden
uitgeschakeld
Het icoon wordt niet weergegeven op het
scherm “Oplaadschema”.
Het icoon kan worden weergegeven door
het in te schakelen op het scherm
“Gebeurtenissen”.
Wanneer het instellen van het
laadschema wordt geannuleerd
Onder de volgende omstandigheden
wordt het instellen van het laadschema
geannuleerd.
• Het contact wordt UIT gezet voordatde instellingen zijn bevestigd
• De auto rijdt weg
• Er wordt een display weergegeven met een hogere prioriteit dan dat van
de instelling voor het laadschema
OPMERKING
Tijdens het instellen
Zorg ervoor dat bij het instellen bij
uitgeschakeld EV-systeem de 12V-accu
niet ontladen raakt.
2.2.11 Gebruik van de “Mijn
ruimte-modus”
Als de laadkabel is aangesloten op de
auto, kunnen elektrische componenten,
zoals de airconditioning en het
audiosysteem, worden gebruikt met de
voeding van de externe voedingsbron.
Inschakelen van de “Mijn
ruimte-modus”
1. Sluit de laadkabel aan op de auto om het laden te starten.
AC-laden: →blz. 102
DC-laden: →blz. 110
2. Zet het contact AAN tijdens het laden. De instellingen voor de “Mijn
ruimte-modus” worden automatisch
weergegeven op het
multi-informatiedisplay.
3. Gebruik de bedieningstoetsen van het instrumentenpaneel om “Yes” ( ja) te
selecteren en druk vervolgens op OK.
De “Mijn ruimte-modus” wordt
gestart en de airconditioning, het
audiosysteem, enz. kunnen worden
gebruikt.
Selecteer “No” (nee) en druk op OK als
de “Mijn ruimte-modus” niet wordt
gebruikt.
Zet het contact UIT om de “Mijn
ruimte-modus” uit te schakelen.
De “Mijn ruimte-modus” wordt
automatisch uitgeschakeld als het
DC-laden voltooid is.
2.2 Laden
124

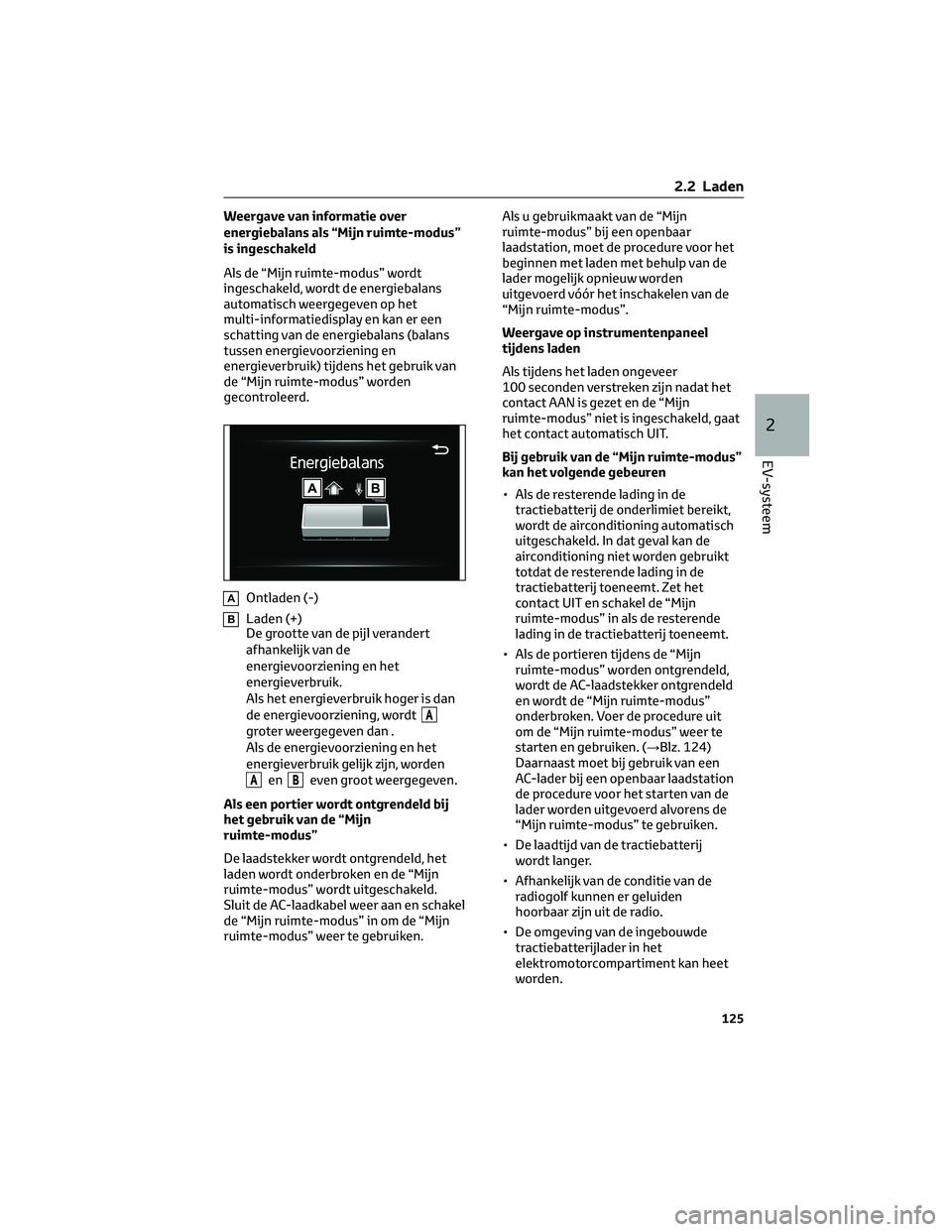

Weergave van informatie over
energiebalans als “Mijn ruimte-modus”
is ingeschakeld
Als de “Mijn ruimte-modus” wordt
ingeschakeld, wordt de energiebalans
automatisch weergegeven op het
multi-informatiedisplay en kan er een
schatting van de energiebalans (balans
tussen energievoorziening en
energieverbruik) tijdens het gebruik van
de “Mijn ruimte-modus” worden
gecontroleerd.
AOntladen (-)
BLaden (+)
De grootte van de pijl verandert
afhankelijk van de
energievoorziening en het
energieverbruik.
Als het energieverbruik hoger is dan
de energievoorziening, wordt
A
groter weergegeven dan .
Als de energievoorziening en het
energieverbruik gelijk zijn, worden
AenBeven groot weergegeven.
Als een portier wordt ontgrendeld bij
het gebruik van de “Mijn
ruimte-modus”
De laadstekker wordt ontgrendeld, het
laden wordt onderbroken en de “Mijn
ruimte-modus” wordt uitgeschakeld.
Sluit de AC-laadkabel weer aan en schakel
de “Mijn ruimte-modus” in om de “Mijn
ruimte-modus” weer te gebruiken. Als u gebruikmaakt van de “Mijn
ruimte-modus” bij een openbaar
laadstation, moet de procedure voor het
beginnen met laden met behulp van de
lader mogelijk opnieuw worden
uitgevoerd vóór het inschakelen van de
“Mijn ruimte-modus”.
Weergave op instrumentenpaneel
tijdens laden
Als tijdens het laden ongeveer
100 seconden verstreken zijn nadat het
contact AAN is gezet en de “Mijn
ruimte-modus” niet is ingeschakeld, gaat
het contact automatisch UIT.
Bij gebruik van de “Mijn ruimte-modus”
kan het volgende gebeuren
• Als de resterende lading in de
tractiebatterij de onderlimiet bereikt,
wordt de airconditioning automatisch
uitgeschakeld. In dat geval kan de
airconditioning niet worden gebruikt
totdat de resterende lading in de
tractiebatterij toeneemt. Zet het
contact UIT en schakel de “Mijn
ruimte-modus” in als de resterende
lading in de tractiebatterij toeneemt.
• Als de portieren tijdens de “Mijn ruimte-modus” worden ontgrendeld,
wordt de AC-laadstekker ontgrendeld
en wordt de “Mijn ruimte-modus”
onderbroken. Voer de procedure uit
om de “Mijn ruimte-modus” weer te
starten en gebruiken. (→Blz. 124)
Daarnaast moet bij gebruik van een
AC-lader bij een openbaar laadstation
de procedure voor het starten van de
lader worden uitgevoerd alvorens de
“Mijn ruimte-modus” te gebruiken.
• De laadtijd van de tractiebatterij wordt langer.
• Afhankelijk van de conditie van de radiogolf kunnen er geluiden
hoorbaar zijn uit de radio.
• De omgeving van de ingebouwde tractiebatterijlader in het
elektromotorcompartiment kan heet
worden.
2.2 Laden
125
2
EV-systeem

• Het waarschuwingslampje elektrischestuurbekrachtiging (geel) wordt
mogelijk ingeschakeld, maar dat duidt
niet op een storing.
Gebruik van de “Mijn ruimte-modus”
tijdens DC-laden
Wanneer de “Mijn ruimte-modus” wordt
gebruikt tijdens DC-laden, is de
ladingstoestand na voltooiing lager dan
wanneer de “Mijn ruimte-modus” niet
wordt gebruikt.
Als de “Mijn ruimte-modus” wordt
gebruikt terwijl de tractiebatterij
volledig geladen is
Als het contact AAN wordt gezet terwijl
de tractiebatterij volledig geladen is en
de laadstekker die energie levert, aangesloten is, wordt “Charging Port Lid
is Open” (klep oplaadpoort is open)
weergegeven op het multi-
informatiedisplay. Druk in dat geval op
van de bedieningstoetsen van het
instrumentenpaneel om het
instelscherm van de “Mijn
ruimte-modus” weer te geven en
selecteer vervolgens “Mijn
ruimte-modus”.
Als de “Mijn ruimte-modus” wordt
gebruikt terwijl de tractiebatterij
volledig geladen is, wordt de energie van
de tractiebatterij mogelijk verbruikt. In
dat geval wordt er mogelijk opnieuw
geladen.
Weergave waarschuwingsmelding
Raadpleeg de desbetreffende tabel en voer de juiste correctieprocedures uit als er een
melding wordt weergegeven op het multi-informatiedisplay terwijl u de “Mijn
ruimte-modus” probeert in te schakelen of de “Mijn ruimte-modus” wordt gebruikt.
Bericht Correctieprocedure
“Traction Battery is too Low for
“My Room Mode”” (lading trac-
tiebatterij te laag voor “Mijn
ruimte-modus”) Er is geen resterende lading aanwezig in de tractiebatterij
om de “Mijn ruimte-modus” in te schakelen. Wacht totdat
de resterende lading in de tractiebatterij is toegenomen
en schakel de “Mijn ruimte-modus” in.
““My Room Mode” has stopped
due to low traction battery level”
(“Mijn ruimte-modus” is uitge-
schakeld ten gevolge van ontla-
den tractiebatterij) De resterende lading in de tractiebatterij is te laag. Scha-
kel de “Mijn ruimte-modus” uit en laad de tractiebatterij.
““My Room Mode” will stop when
traction battery level is too low
Reduce power usage to continue
using “My Room Mode”” (“Mijn
ruimte-modus” wordt uitgescha-
keld als lading tractiebatterij te
laag is, beperk energieverbruik
om “Mijn ruimte-modus” te blij-
ven gebruiken) Wanneer het energieverbruik van de “Mijn ruimte-modus”
hoger is dan de ladingstoestand, wordt het laadniveau van
de tractiebatterij te laag.
*
■
Als het energieverbruik van de auto niet verbeterd kan
worden, wordt de “Mijn ruimte-modus” uitgeschakeld.
■ Schakel, als u de “Mijn ruimte-modus” wilt blijven
gebruiken, systemen als de airconditioning en het
audiosysteem uit om de resterende lading van de
tractiebatterij te verhogen.
*Als de “Mijn ruimte-modus” is ingeschakeld, kan de energiebalans worden gecontroleerd
op het multi-informatiedisplay.
2.2 Laden
126

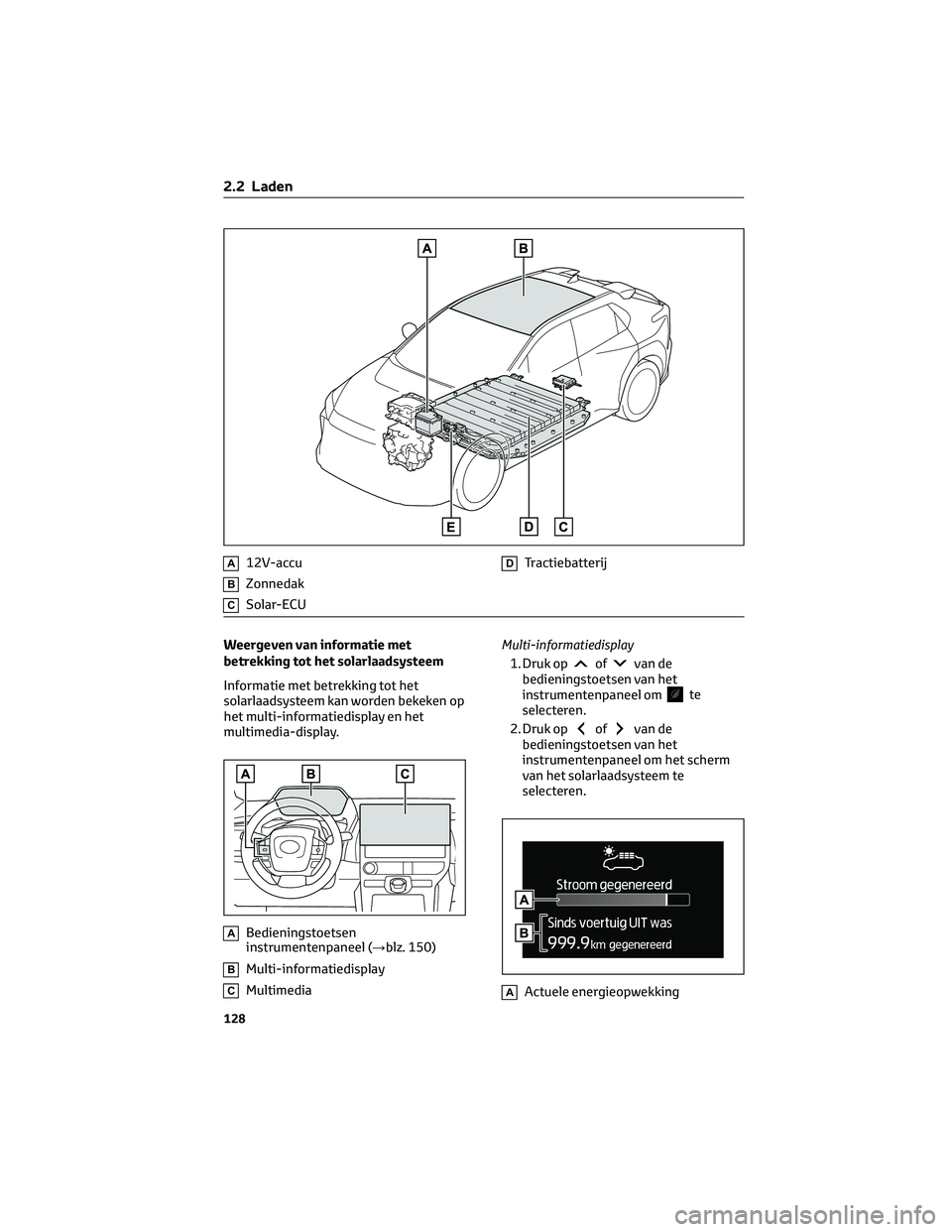

A12V-accu
BZonnedak
CSolar-ECU
DTractiebatterij
Weergeven van informatie met
betrekking tot het solarlaadsysteem
Informatie met betrekking tot het
solarlaadsysteem kan worden bekeken op
het multi-informatiedisplay en het
multimedia-display.
ABedieningstoetsen
instrumentenpaneel (→blz. 150)
BMulti-informatiedisplay
CMultimedia Multi-informatiedisplay
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om het scherm
van het solarlaadsysteem te
selecteren.
AActuele energieopwekking
2.2 Laden
128

2.2.13 Wanneer de normale procedure voor laden niet kan worden
uitgevoerd
Als het laden niet start, ook al is de normale procedure gevolgd, controleer dan elk van de
onderstaande items. Als er een waarschuwingsmelding verschijnt op het multi-
informatiedisplay, raadpleeg dan ook blz. 136.
Wanneer de normale procedure voor laden niet kan worden uitgevoerd
Raadpleeg de volgende tabel en voer de desbetreffende correctieprocedure uit.
Het waarschuwingslampje storing van het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) knippert
Waarschijnlijke oorzaakCorrectieprocedure
Lekstroomdetectiefunctie of zelfdiagnose-
functie in werking en voeding onderbroken Als de spanning te laag is, kan het waarschu-
wingslampje storing gaan knipperen als er
interferentie is. Voer een resetprocedure uit
en sluit aan op een geschikte voedingsbron.
(→Blz. 86)
Als het laden niet start, stop dan onmiddellijk
met laden en neem contact op met een er-
kende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
De laadindicator van de laadaansluiting gaat niet branden, ook al is de laadstekker
aangesloten.
Waarschijnlijke oorzaak
Correctieprocedure
De stekker is niet goed aangesloten op de
contactdoos Controleer of de stekker goed is aangesloten
op de contactdoos.
De elektriciteit is uitgevallen Voer de laadprocedure nogmaals uit als er
weer elektriciteit beschikbaar is.
De op afstand bedienbare schakelaar is uitge-
schakeld Schakel de op afstand bedienbare schakelaar,
indien aanwezig, in.
De zekering in het gebouw is doorgeslagen en
de elektriciteit is uitgevallen Controleer of de zekering in orde is en, als dat
het geval is, of de auto geladen kan worden
via een andere contactdoos.
Als laden mogelijk is, kan de eerste contact-
doos defect zijn. Neem contact op met de be-
heerder of een elektricien.
Kortsluiting tussen het CCID (Charging Circuit
Interrupting Device, onderbrekingsapparaat
laadsysteem) en de stekker Stop onmiddellijk met laden en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar be-
horen gekwalificeerde en uitgeruste deskun-
dige.
2.2 Laden
131
2
EV-systeem

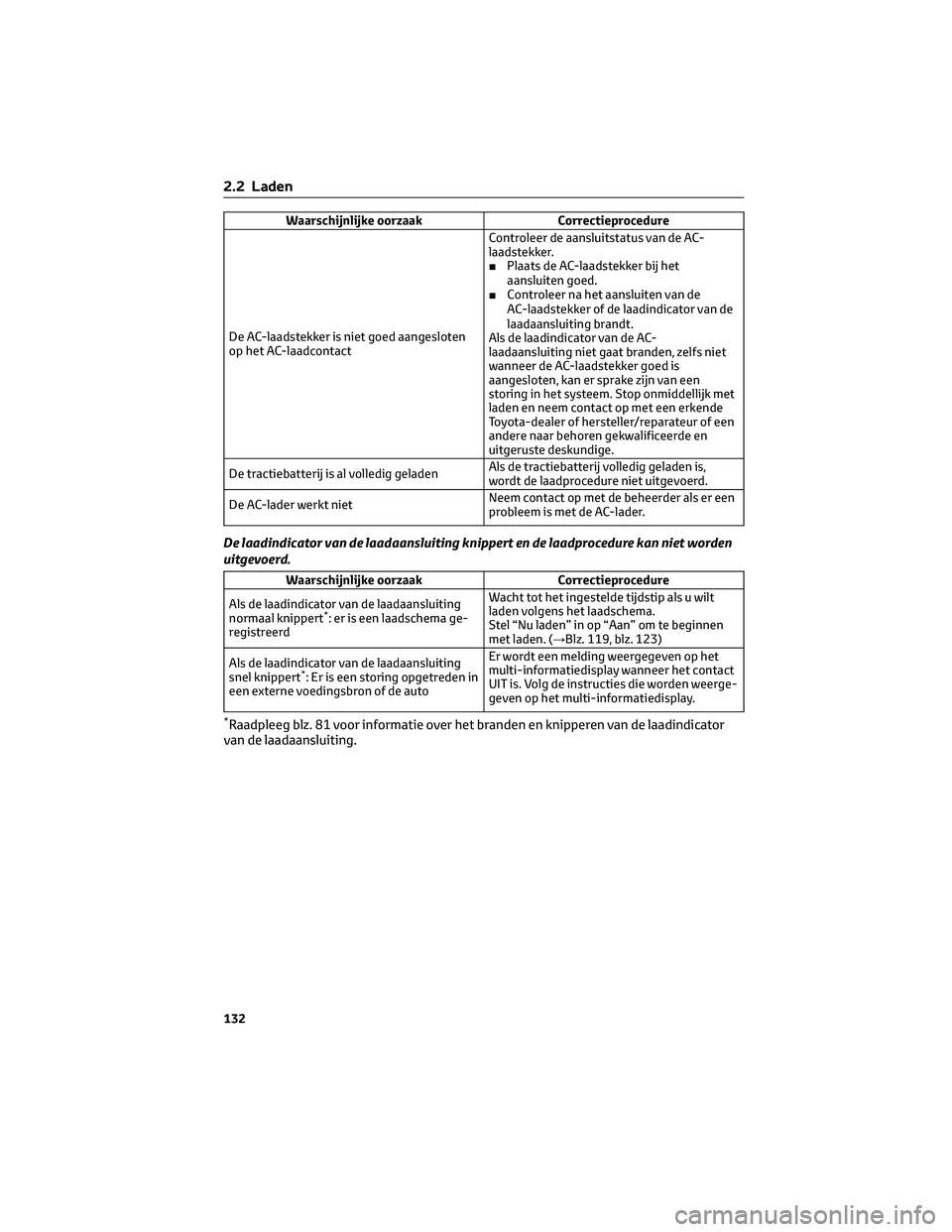

Waarschijnlijke oorzaakCorrectieprocedure
De AC-laadstekker is niet goed aangesloten
op het AC-laadcontact Controleer de aansluitstatus van de AC-
laadstekker.
■
Plaats de AC-laadstekker bij het
aansluiten goed.
■ Controleer na het aansluiten van de
AC-laadstekker of de laadindicator van de
laadaansluiting brandt.
Als de laadindicator van de AC-
laadaansluiting niet gaat branden, zelfs niet
wanneer de AC-laadstekker goed is
aangesloten, kan er sprake zijn van een
storing in het systeem. Stop onmiddellijk met
laden en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
De tractiebatterij is al volledig geladen Als de tractiebatterij volledig geladen is,
wordt de laadprocedure niet uitgevoerd.
De AC-lader werkt niet Neem contact op met de beheerder als er een
probleem is met de AC-lader.
De laadindicator van de laadaansluiting knippert en de laadprocedure kan niet worden
uitgevoerd.
Waarschijnlijke oorzaak
Correctieprocedure
Als de laadindicator van de laadaansluiting
normaal knippert
*: er is een laadschema ge-
registreerd Wacht tot het ingestelde tijdstip als u wilt
laden volgens het laadschema.
Stel “Nu laden” in op “Aan” om te beginnen
met laden. (→Blz. 119, blz. 123)
Als de laadindicator van de laadaansluiting
snel knippert
*: Er is een storing opgetreden in
een externe voedingsbron of de auto Er wordt een melding weergegeven op het
multi-informatiedisplay wanneer het contact
UIT is. Volg de instructies die worden weerge-
geven op het multi-informatiedisplay.
*Raadpleeg blz. 81 voor informatie over het branden en knipperen van de laadindicator
van de laadaansluiting.
2.2 Laden
132

Waarschijnlijke oorzaakCorrectieprocedure
De AC-laadstekker was verwijderd en op-
nieuw aangesloten terwijl de laadindicator
van de laadaansluiting knipperde Als de AC-laadstekker was verwijderd en op-
nieuw aangesloten terwijl de laadindicator
knipperde, wordt het laadschema geannu-
leerd. Verwijder de AC-laadstekker tijdelijk en
sluit hem weer aan.
De op afstand bedienbare airconditioning
was in werking Als de op afstand bedienbare airconditioning
wordt ingeschakeld, start het systeem met
laden, ook al is er een laadschema geregis-
treerd. Stop de op afstand bedienbare aircon-
ditioning en sluit vervolgens de AC-
laadstekker opnieuw aan om te laden met
behulp van het laadschema.
De buitentemperatuur is laag en de opwarm-
regeling van de tractiebatterij (→blz. 97) is in
werking ■
Als de opwarmregeling van de
tractiebatterij in werking is, worden de
laadschema's genegeerd en wordt met
laden begonnen. Ga door met laden om de
tractiebatterij te beschermen.
■ Na het verwijderen en plaatsen van de
12V-accu is de instelling van het
laadschema mogelijk ongeldig als gevolg
van de oorspronkelijke instelling van de
opwarmregeling van de tractiebatterij,
zelfs wanneer de buitentemperatuur niet
laag is. In dat geval worden na een paar
ritten de oorspronkelijke instellingen van
het systeem voltooid en worden de
instellingen van het laadschema van
kracht wanneer de buitentemperatuur
niet laag is.
Als er een melding met betrekking tot het laden wordt weergegeven
Als een portier wordt geopend en het contact UIT staat, wordt na het laden een melding
weergegeven op het multi-informatiedisplay.
Volg, als dit gebeurt, de instructies op het scherm.
2.2 Laden
136

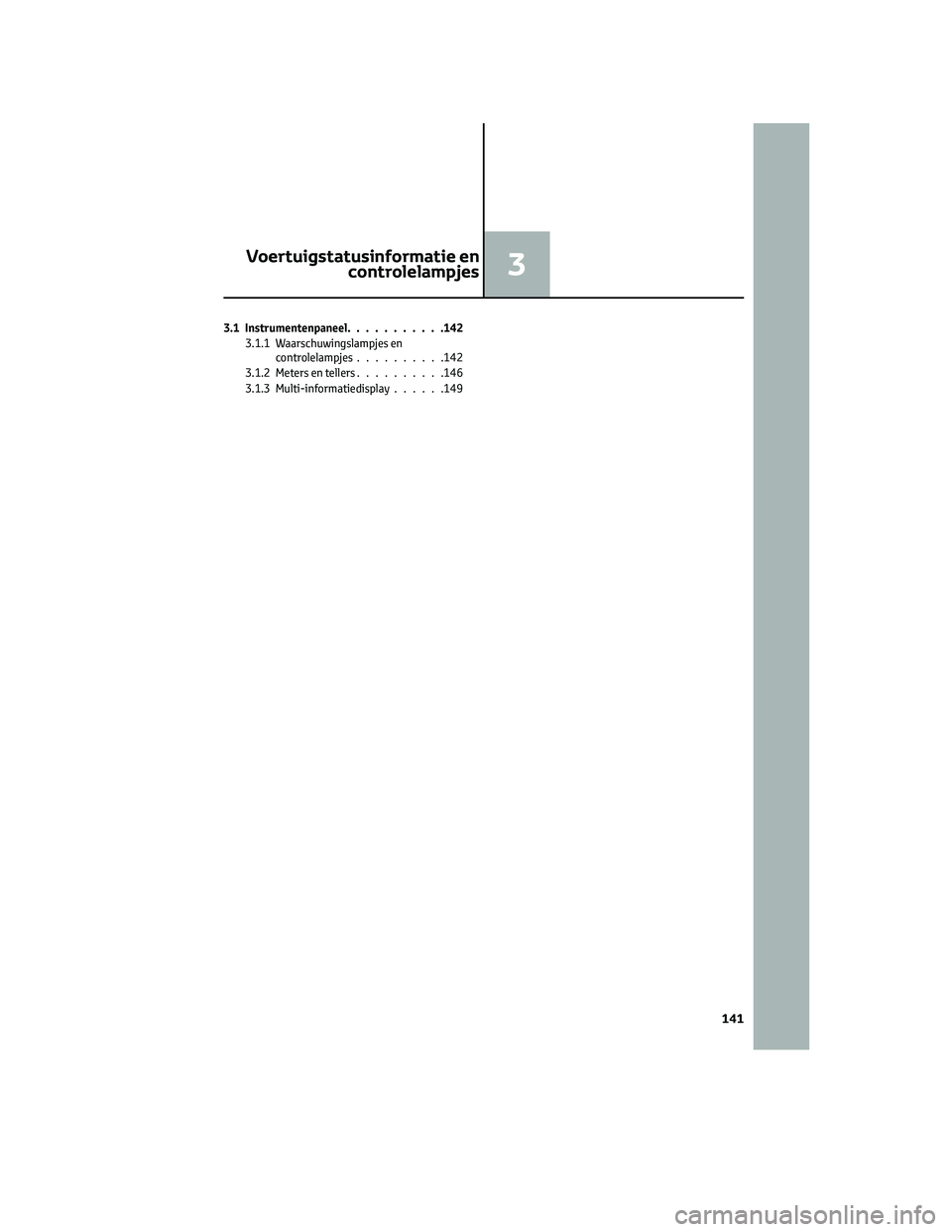

3.1 Instrumentenpaneel...........142
3.1.1 Waarschuwingslampjes en controlelampjes ..........142
3.1.2 Meters en tellers ..........146
3.1.3 Multi-informatiedisplay ......149
Voertuigstatusinformatie en
controlelampjes3
141

Controlelampje
bestuurders- en voorpas-
sagiersgordel (→blz. 464)
Controlelampjes
achterpassagiers-
gordels
(→blz. 464)
Waarschuwingslampje
lage bandenspanning*1
(→blz. 465)
(Oranje)Controlelampje LDA
(→blz. 465)
(Oranje)Controlelampje LTA
(→blz. 465)
Controlelampje Driving
Assist-informatie*1
(→blz. 465)
(Knippert) Controlelampje Toyota
Parking Assist-sensor
OFF
*1(indien aanwezig)
(→blz. 466)
(Oranje) Controlelampje cruise
control (→blz. 466)
(Oranje)Controlelampje Dynamic
Radar Cruise Control
(→blz. 466)
(Oranje)Controlelampje snel-
heidsbegrenzer (indien
aanwezig) (→blz. 466)
(Knippert of
brandt) Waarschuwingslampje
PCS*1(→blz. 466)
Controlelampje Traction
Control*1(→blz. 467)
(Knippert)
Waarschuwingslampje
parkeerrem (→blz. 467)
(Knippert)Controlelampje Brake
Hold-systeem in wer-
king*1(→blz. 467)
*1Deze lampjes gaan branden als het
contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat het
EV-systeem is gestart of nadat er enkele
seconden verstreken zijn. Er kan een
storing in een systeem aanwezig zijn als
een lampje niet gaat branden of niet
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
*2Dit lampje brandt op het multi-
informatiedisplay en er wordt een
melding weergegeven.
WAARSCHUWING!
Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een
veiligheidssysteem zoals het
waarschuwingslampje ABS of SRS niet
gaat branden als u het EV-systeem
start, kan dat betekenen dat deze
systemen niet beschikbaar zijn om u te
helpen beschermen bij een ongeval,
wat tot dodelijk of ernstig letsel kan
leiden. Laat, als dit gebeurt, de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
3.1 Instrumentenpaneel
143
3
Voertuigstatusinformatie en controlelampjes
