5.4.14 Toyota Parking
Assist-sensor*
*Indien aanwezig
De afstand van uw auto tot objecten,
zoals een muur, bij het fileparkeren en
inparkeren in een garage wordt gemeten
door sensoren en wordt doorgegeven via
het multimedia-display en een zoemer.
Controleer bij gebruik van dit systeem
ook altijd zelf de omgeving.
Systeemonderdelen
Soorten sensoren
AHoeksensoren voor
BBinnenste sensoren voor
CHoeksensoren achter
DBinnenste sensoren achter
EZijsensoren voor (auto's met
Advanced Park)
FZijsensoren achter (auto's met
Advanced Park)
Weergave
Wanneer de sensoren een object, zoals
een muur, signaleren, wordt er een
afbeelding weergegeven op het
multimedia-display overeenkomstig de
positie van en de afstand tot het object.
(Als de afstand tot het object klein wordt,
gaan de afstandssegmenten mogelijk
knipperen.) Multimedia-display (auto's zonder
Advanced Park)
Multimedia-display (auto's met Advanced
Park)
ASignalering hoeksensoren voor
BSignalering binnenste sensor voor
CSignalering hoeksensoren achter
DSignalering binnenste sensor achter
EZijsensoren voor
FZijsensoren achter
Toyota Parking Assist-sensor
in-/uitschakelen
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Toyota
Parking Assist-sensor in of uit te
schakelen. (→Blz. 150) 1. Druk op
ofomte
selecteren.
2. Druk op
ofomte
selecteren en druk vervolgens op.
5.4 Gebruik van de ondersteunende systemen
298

Wanneer de Toyota Parking Assist-sensor
wordt uitgeschakeld, gaat het
controlelampje Toyota Parking
Assist-sensor OFF (→blz. 144) branden.
Als het systeem is uitgeschakeld en u het
weer wilt inschakelen, selecteer dan
op het multi-informatiedisplay, selecteeren vervolgens “On” (aan). Als het
systeem door middel van deze methode is
uitgeschakeld, wordt het niet
automatisch weer ingeschakeld nadat het
contact UIT en weer AAN is gezet.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, aangezien er een grens is aan
de mate van nauwkeurigheid bij de
herkenning en de ondersteunende
mogelijkheden die dit systeem kan
bieden. Het is altijd de
verantwoordelijkheid van de
bestuurder om de omgeving van de
auto in de gaten te houden en veilig te
rijden.
Ervoor zorgen dat het systeem goed
werkt
Neem de volgende
voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
• Beschadig de sensoren niet en houd ze altijd schoon.
• Plaats geen stickers of elektronische onderdelen zoals een kentekenplaat
met achtergrondverlichting (met
name fluorescerende), een mistlamp,
een spatbordantenne of een
draadloze antenne in de buurt van
een radarsensor.
• Stel de omgeving van de sensor niet bloot aan krachtige schokken. Als
deze wel aan krachtige schokken is
blootgesteld, laat de auto dan
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige. Neem
WAARSCHUWING!(Vervolg)
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de voor-
de achterbumper moet worden
verwijderd/geplaatst of vervangen.
• Wijzig, demonteer of spuit de sensoren niet.
• Bevestig geen afdekking op de kentekenplaat.
• Houd de bandenspanning op de juiste waarde.
Wanneer moet de functie
uitgeschakeld worden
Schakel in de volgende situaties de
functie uit, omdat deze anders mogelijk
zelfs werkt als er geen kans op een
aanrijding is.
• Het niet in acht nemen van bovenstaande waarschuwingen.
• Als een niet-originele Toyota- wielophanging (bijvoorbeeld
verlaagde wielophanging) is
gemonteerd.
Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet
rechtstreeks op de sensoren, omdat
dit er toe kan leiden dat een sensor
niet meer goed werkt.
• Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op
de sensoren, omdat dit er toe kan
leiden dat een sensor niet meer goed
werkt.
5.4 Gebruik van de ondersteunende systemen
299
5
Rijden

Het systeem kan worden geactiveerd
wanneer
• Het contact AAN staat.
• De Toyota Parking Assist-sensor isingeschakeld.
• De rijsnelheid lager is dan ongeveer 10 km/h.
• Een andere schakelstand dan P is geselecteerd.
Detectie-informatie sensoren
• Het detectiegebied van de sensoren is beperkt tot het gebied rond de voor-
en achterbumper van de auto.
• Tijdens het gebruik kunnen zich de volgende situaties voordoen:– Afhankelijk van de vorm van het object en andere factoren kan de
detectieafstand korter worden of
kan detectie niet mogelijk zijn.
– Als het stilstaande object zich te dicht bij de sensor bevindt, is
detectie wellicht niet mogelijk.
– Tussen het signaleren van een statisch object en de weergave zit
een kleine vertraging (geluid
waarschuwingszoemer). Ook als er
met lage snelheid wordt gereden,
bestaat de mogelijkheid dat het
object binnen 30 cm van de
sensoren komt voordat het display
wordt weergegeven en de
waarschuwingszoemer hoorbaar is.
– Het kan moeilijk zijn om de zoemer te horen als het audiosysteem hard
staat of als de luchtcirculatie van de
airconditioning veel geluid
produceert.
– Het kan moeilijk zijn om de geluidssignalen te horen ten
gevolge van geluiden van andere
systemen.
Objecten die mogelijk niet goed
worden gesignaleerd door het systeem
Door de vorm van het object kan de
sensor het mogelijk niet signaleren. Let
goed op bij de volgende objecten: • Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen
die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage objecten
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
Mogelijk worden mensen die bepaalde
soorten kleding dragen niet
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
De staat van de auto en de omgeving
kunnen van invloed zijn op de capaciteit
van de sensor om objecten correct te
signaleren. Specifieke situaties waarin
dit voor kan komen ziet u hieronder.
• De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van
de sensoren zal het probleem
oplossen.)
• De sensor is bevroren. (Het ontdooien van de sensor zal het probleem
oplossen.) Vooral bij lage
buitentemperaturen kan het gebeuren
dat er ten gevolge van een bevroren
sensor een abnormaal beeld te zien is
op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is.
• De auto rijdt op een bijzonderhobbelige weg, op een helling, op
grind of op gras.
• Wanneer in de omgeving van de auto ultrasoongolven worden
geproduceerd door claxons,
voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van
andere auto's of andere bronnen.
• Een sensor is bedekt met een waterfilm of er is sprake van zware
regenval.
5.4 Gebruik van de ondersteunende systemen
300

Globale afstand tot obstakelZoemer
Zijsensor: Ongeveer 40 cm - 30 cm*
Behalve zijsensor: Ongeveer 45 cm - 30 cm*Snel
Minder dan ongeveer 30 cm Continu
Minder dan ongeveer 15 cm
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 303)
Werking zoemer en afstand tot een
object
Een zoemer klinkt als de sensoren in
werking zijn.
• De geluidssignalen volgen elkaar sneller op naarmate de auto dichter bij
het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
• Als 2 of meer sensoren gelijktijdig een statisch object signaleren, klinkt de
zoemer voor het dichtstbijzijnde
object.
• Zelfs als de sensoren in werking zijn, kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoemer)
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 150) 1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren en houd vervolgens
ingedrukt.
3. Selecteer het volume en druk vervolgens op
.
Elke keer dat de toets wordt ingedrukt,
wijzigt het volume tussen 1, 2 en 3. Tijdelijk dempen van het geluid van een
zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-display.
Selecteer
om de zoemer van de
Toyota Parking Assist-sensor, de RCTA en
de RCD te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand wordt gezet.
• Als de rijsnelheid hoger wordt dan een bepaalde snelheid.
• Als er een storing in een sensor aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Waarschuwingsfunctie obstakel (auto's
met Advanced Park)
De waarschuwingsfunctie voor obstakels
informeert de bestuurder over de
aanwezigheid van objecten naast de auto
met behulp van een display en een
zoemer, als de objecten zich binnen de
geschatte koers van de auto bevinden.
5.4 Gebruik van de ondersteunende systemen
304

AObject
BBerekend traject auto
Als de auto rijdt, kunnen de zijsensoren of de zijcamera's objecten signaleren. Als de auto
rijdt en een gesignaleerd object niet langer kan worden gesignaleerd door de zijsensoren
of de zijcamera's, wordt de plaats van het object ten opzichte van de auto geschat. Als
wordt bepaald dat het object zich binnen de geschatte koers van de auto bevindt, wordt
de waarschuwingsfunctie voor obstakels geactiveerd.
AObject gesignaleerd door zijsensoren
of zijcamera's
1. De auto staat stil en objecten naast de auto worden niet gesignaleerd.
2. Er worden objecten gesignaleerd terwijl de auto rijdt. 3. Er wordt een waarschuwing
weergegeven en er klinkt een zoemer
ondanks dat de objecten zich buiten
het detectiegebied van de zijsensoren
of zijcamera's bevinden.
Werkingsvoorwaarden voor
waarschuwingsfunctie obstakel
• Advanced Park is ingeschakeld.
• De auto rijdt ongeveer 7 meter nadat het EV-systeem is gestart.
• Stand R is geselecteerd.
• Nadat stand D is geselecteerd, heeft de auto ongeveer 7 m of minder
gereden.
• De cameratoets is ingedrukt en het multimedia-display wordt
weergegeven. • De sensor voor of achter signaleert
een stilstaand object.
Signaleren van objecten naast de auto
• Objecten naast de auto worden niet onmiddellijk gesignaleerd. De plaats
van objecten ten opzichte van de auto
wordt geschat nadat ze voor het eerst
zijn gesignaleerd door de zijsensoren
voor of achter, of door de zijcamera's.
Daarom zal nadat het contact AAN is
gezet zelfs als er zich een object naast
de auto bevindt, dit object mogelijk
niet worden gesignaleerd totdat de
5.4 Gebruik van de ondersteunende systemen
305
5
Rijden

Systeemonderdelen
ABedieningstoetsen
instrumentenpaneel
Inschakelen/uitschakelen van de
RCTA.
BIndicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, gaan de indicatoren in
beide buitenspiegels knipperen.
CMultimedia-display
Wanneer een voertuig wordt
gesignaleerd die van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 308) voor de desbetreffende
zijde weergegeven op het
multimedia-display. In deze
afbeelding wordt een voorbeeld
getoond van auto's die van zowel
links als rechts achter naderen.
DControlelampje Driving
Assist-informatie
Wanneer de Rear Cross Traffic Alert is
uitgeschakeld, wordt de melding
“Rear Cross Traffic Alert OFF” (Rear
Cross Traffic Alert uit) weergegeven
op het multi-informatiedisplay.
Inschakelen/uitschakelen van de RCTA
De RCTA kan worden ingeschakeld/
uitgeschakeld via
van het
multi-informatiedisplay. (→Blz. 150) Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje Driving
Assist-informatie (→blz. 144) branden.
De melding “Rear Cross Traffic Alert OFF”
(Rear Cross Traffic Alert uit) wordt dan
weergegeven op het multi-
informatiedisplay. De RCTA wordt iedere
keer wanneer het contact AAN wordt
gezet ingeschakeld.
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Radarsensoren
→Blz. 289
RCTA
Werking van de RCTA
De RCTA-functie maakt gebruik van
radarsensoren om auto's die van rechts of
links achter naderen te signaleren en
waarschuwt de bestuurder voor de
aanwezigheid van dergelijke auto's door
de indicatoren in de buitenspiegels te
laten knipperen en een zoemer te laten
klinken.ANaderende auto's
BDetectiegebieden voor naderende
auto's
5.4 Gebruik van de ondersteunende systemen
307
5
Rijden

Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt
het volgende weergegeven op het
multimedia-display.
In deze afbeelding wordt een voorbeeld
getoond van auto's die van zowel links als
rechts achter naderen.
Detectiegebieden RCTA-functie
Hieronder staan de gebieden aangegeven
waarin voertuigen kunnen worden
gesignaleerd.
De zoemer kan waarschuwen voor
snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
Naderendeauto Snelheid
A
Afstand
waarschu- wing (bij
benadering)
Snel 56 km/h 40 m
Langzaam 8 km/h 5,5 m
De RCTA-functie werkt wanneer:
De RCTA-functie werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan:
• Het contact AAN staat.
• De RCTA is ingeschakeld.
• De transmissie staat in stand R.
• De rijsnelheid is lager dan ongeveer 15 km/h.
• De rijsnelheid van de naderende auto ligt tussen ongeveer 8 km/h en
56 km/h.
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Het volume van de RCTA-zoemer kan
worden ingesteld via
van het
multi-informatiedisplay. (→Blz. 304)
Tijdelijk dempen van het geluid van
een zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-
display. Selecteer
om het geluid
van de zoemer van de Toyota Parking
Assist-sensor, de RCTA en de RCD te
dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand wordt gezet.
• Als de rijsnelheid hoger wordt dan een bepaalde snelheid.
• Als er een storing in een sensor aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
5.4 Gebruik van de ondersteunende systemen
308

• Als er uitrusting die een sensor kanhinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer een gesignaleerde naderende auto een bocht maakt
• Als er zich ronddraaiende objecten, zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden • Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten (vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van
de auto
5.4.16 RCD (Rear Camera
Detection)*
*Indien aanwezig
Wanneer de auto achteruitrijdt, kan de
Rear Camera Detection-functie
voetgangers signaleren in het
detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er
een zoemer en wordt er een icoon
weergegeven op het multimedia-display
om de bestuurder over de voetganger te
informeren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De herkennings- en
regelmogelijkheden voor dit systeem
zijn beperkt.
De bestuurder moet voorzichtig rijden
door altijd zijn verantwoordelijkheid te
nemen zonder te veel op het systeem te
vertrouwen en inzicht te hebben in de
situaties om hem heen.
5.4 Gebruik van de ondersteunende systemen
311
5
Rijden

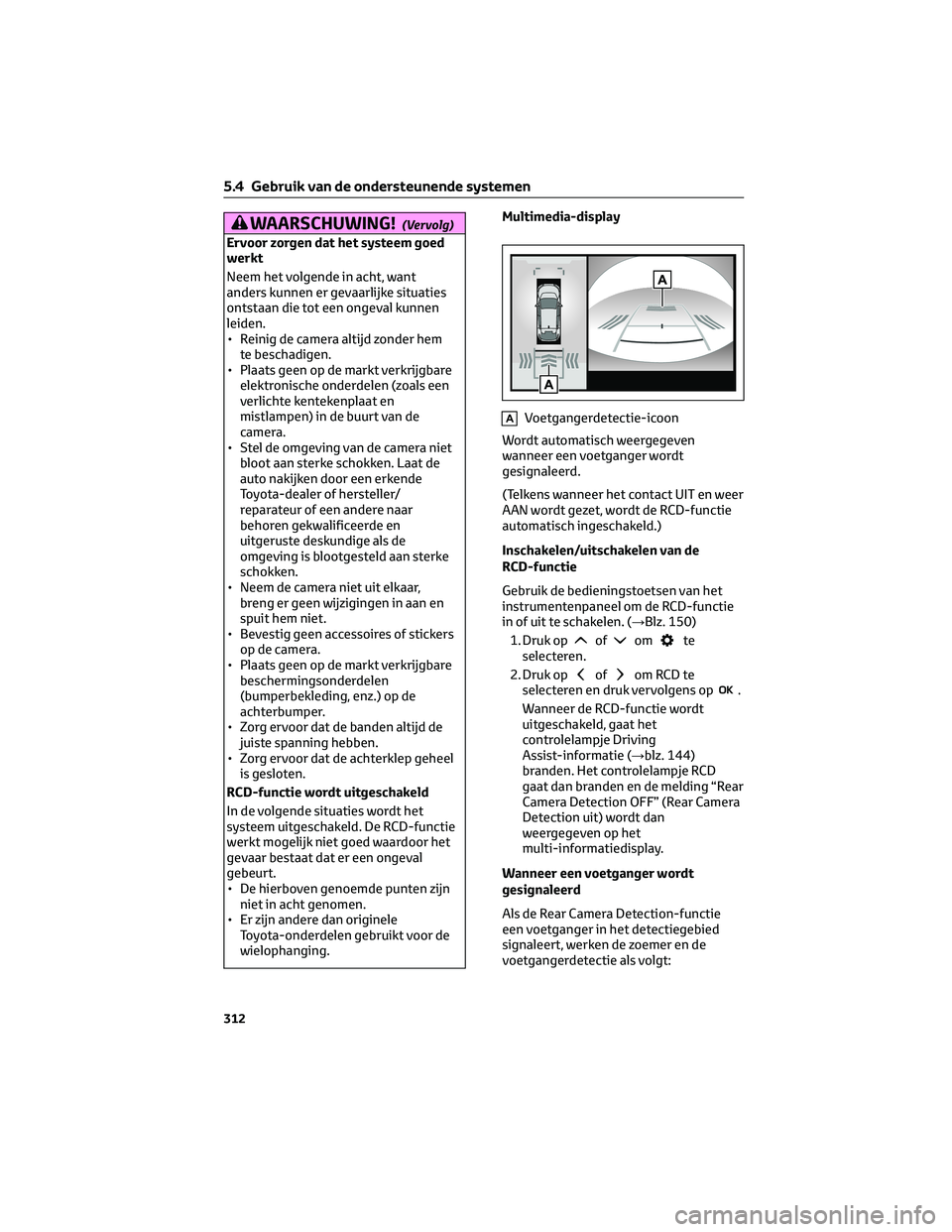

WAARSCHUWING!(Vervolg)
Ervoor zorgen dat het systeem goed
werkt
Neem het volgende in acht, want
anders kunnen er gevaarlijke situaties
ontstaan die tot een ongeval kunnen
leiden.
• Reinig de camera altijd zonder hemte beschadigen.
• Plaats geen op de markt verkrijgbare elektronische onderdelen (zoals een
verlichte kentekenplaat en
mistlampen) in de buurt van de
camera.
• Stel de omgeving van de camera niet bloot aan sterke schokken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de
omgeving is blootgesteld aan sterke
schokken.
• Neem de camera niet uit elkaar, breng er geen wijzigingen in aan en
spuit hem niet.
• Bevestig geen accessoires of stickers op de camera.
• Plaats geen op de markt verkrijgbare beschermingsonderdelen
(bumperbekleding, enz.) op de
achterbumper.
• Zorg ervoor dat de banden altijd de juiste spanning hebben.
• Zorg ervoor dat de achterklep geheel is gesloten.
RCD-functie wordt uitgeschakeld
In de volgende situaties wordt het
systeem uitgeschakeld. De RCD-functie
werkt mogelijk niet goed waardoor het
gevaar bestaat dat er een ongeval
gebeurt.
• De hierboven genoemde punten zijn niet in acht genomen.
• Er zijn andere dan originele Toyota-onderdelen gebruikt voor de
wielophanging. Multimedia-display
AVoetgangerdetectie-icoon
Wordt automatisch weergegeven
wanneer een voetganger wordt
gesignaleerd.
(Telkens wanneer het contact UIT en weer
AAN wordt gezet, wordt de RCD-functie
automatisch ingeschakeld.)
Inschakelen/uitschakelen van de
RCD-functie
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCD-functie
in of uit te schakelen. (→Blz. 150) 1. Druk op
ofomte
selecteren.
2. Druk op
ofom RCD te
selecteren en druk vervolgens op.
Wanneer de RCD-functie wordt
uitgeschakeld, gaat het
controlelampje Driving
Assist-informatie (→blz. 144)
branden. Het controlelampje RCD
gaat dan branden en de melding “Rear
Camera Detection OFF” (Rear Camera
Detection uit) wordt dan
weergegeven op het
multi-informatiedisplay.
Wanneer een voetganger wordt
gesignaleerd
Als de Rear Camera Detection-functie
een voetganger in het detectiegebied
signaleert, werken de zoemer en de
voetgangerdetectie als volgt:
5.4 Gebruik van de ondersteunende systemen
312

AWanneer een voetganger wordt
gesignaleerd in gebiedAZoemer: Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
BWanneer een voetganger wordt
gesignaleerd in gebiedBZoemer (al de auto stilstaat): Klinkt
3 keer
Zoemer (als de auto achteruitrijdt, als
een voetganger de achterzijde van de
auto nadert): Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
CAls het systeem oordeelt dat de kans
bestaat dat uw auto een voetganger
in gebied
Craakt
Zoemer: Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
De Rear Camera Detection-functie
werkt wanneer
• Het contact AAN staat.
• De RCD-functie is ingeschakeld.
• De transmissie staat in stand R.
• Advanced Park is uitgeschakeld.
Instellen van het zoemervolume
Het zoemervolume kan worden
aangepast op het multi-
informatiedisplay. (→Blz. 304)
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 150) Tijdelijk dempen van het geluid van
een zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-
display. Selecteer
om de zoemer
van de Toyota Parking Assist-sensor, de
RCTA en de RCD te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand wordt gezet.
• Als de rijsnelheid hoger wordt dan een bepaalde snelheid.
• Als er een storing in een sensor aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Situaties waarin het systeem mogelijk
niet goed werkt
• Sommige voetgangers, zoals onderstaande, worden mogelijk niet
gesignaleerd door de Rear Camera
Detection-functie, waardoor de
functie niet goed werkt:– Voetgangers die voorover buigen of hurken
– Voetgangers die liggen
– Voetgangers die rennen
– Voetgangers die plotseling binnen het detectiegebied komen
– Personen op een fiets, skateboard of een ander klein vervoermiddel
– Voetgangers die ruimvallende kleding, zoals een regenjas of een
lange rok, dragen waardoor hun
silhouet vaag wordt
– Voetgangers van wie het lichaam gedeeltelijk verborgen is achter een
object, zoals een winkelwagen of
paraplu
– Voetgangers die niet te zien zijn door donkerte, bijvoorbeeld 's
nachts
5.4 Gebruik van de ondersteunende systemen
313
5
Rijden
