TOYOTA BZ4X 2022 Manuale de Empleo (in Spanish)

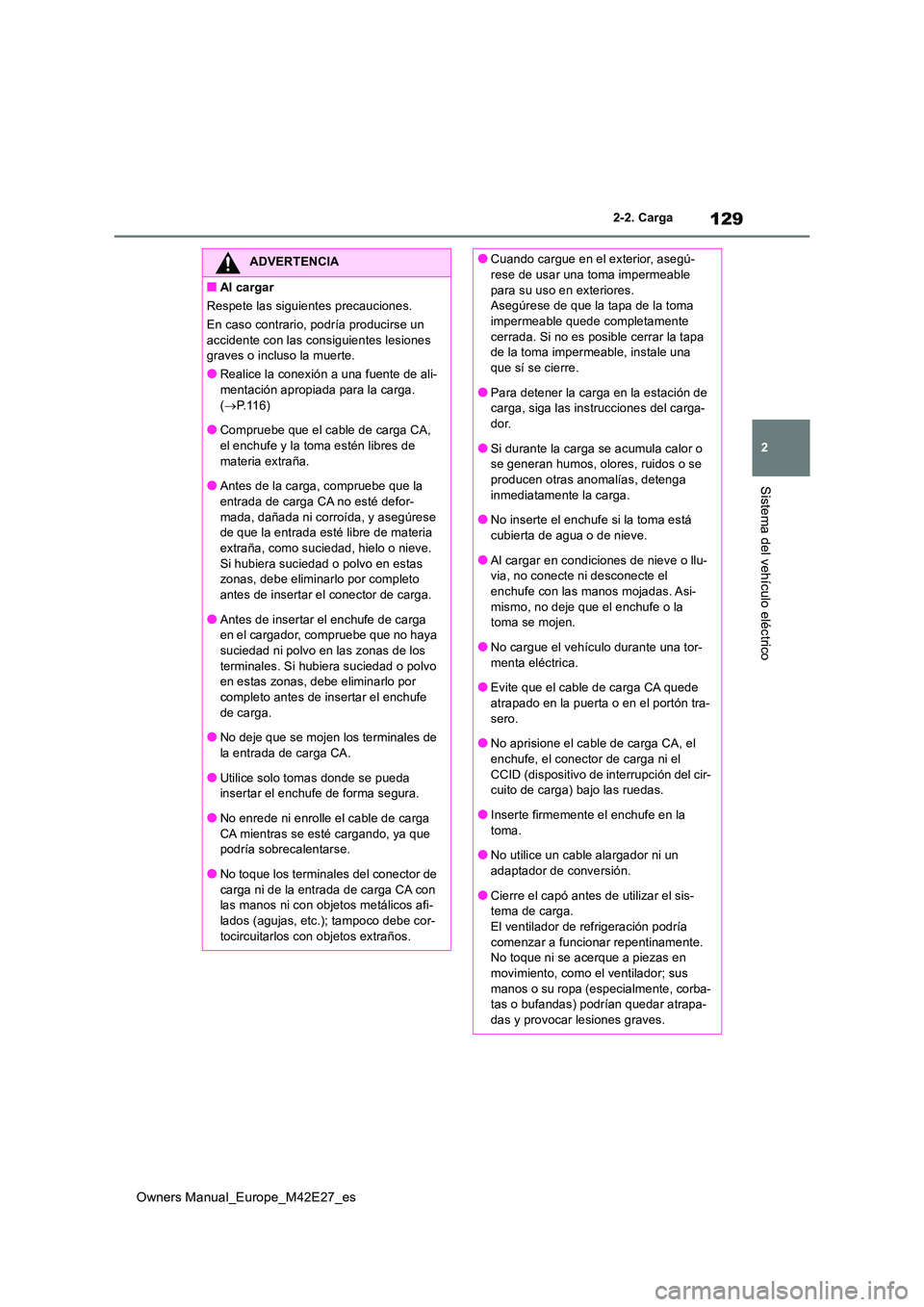

129
2
Owners Manual_Europe_M42E27_es
2-2. Carga
Sistema del vehículo eléctrico
ADVERTENCIA
■Al cargar
Respete las siguientes precauciones.
En caso contrario, podría producirse un
accidente con las consiguientes lesiones graves o incluso la muerte.
●Realice la conexión a una fuente de ali-mentación apropiada para la carga.
( P.116)
●Compruebe que el cable de carga CA, el enchufe y la toma estén libres de
materia extraña.
●Antes de la carga, compruebe que la entrada de carga CA no esté defor-
mada, dañada ni corroída, y asegúrese de que la entrada esté libre de materia extraña, como suciedad, hielo o nieve.
Si hubiera suciedad o polvo en estas zonas, debe eliminar lo por completo antes de insertar el conector de carga.
●Antes de insertar el enchufe de carga en el cargador, compruebe que no haya suciedad ni polvo en las zonas de los
terminales. Si hubiera suciedad o polvo en estas zonas, debe eliminarlo por completo antes de insertar el enchufe
de carga.
●No deje que se mojen los terminales de
la entrada de carga CA.
●Utilice solo tomas donde se pueda insertar el enchufe de forma segura.
●No enrede ni enrolle el cable de carga CA mientras se esté cargando, ya que podría sobrecalentarse.
●No toque los terminales del conector de carga ni de la entrada de carga CA con las manos ni con objetos metálicos afi-
lados (agujas, etc.); tampoco debe cor- tocircuitarlos con objetos extraños.
●Cuando cargue en el exterior, asegú-rese de usar una toma impermeable
para su uso en exteriores. Asegúrese de que la tapa de la toma impermeable quede completamente
cerrada. Si no es posible cerrar la tapa de la toma impermeable, instale una que sí se cierre.
●Para detener la carga en la estación de carga, siga las instrucciones del carga-dor.
●Si durante la carga se acumula calor o se generan humos, olores, ruidos o se producen otras anomalías, detenga
inmediatamente la carga.
●No inserte el enchufe si la toma está cubierta de agua o de nieve.
●Al cargar en condiciones de nieve o llu-via, no conecte ni desconecte el enchufe con las manos mojadas. Asi-
mismo, no deje que el enchufe o la toma se mojen.
●No cargue el vehículo durante una tor-
menta eléctrica.
●Evite que el cable de carga CA quede atrapado en la puerta o en el portón tra-
sero.
●No aprisione el cable de carga CA, el enchufe, el conector de carga ni el
CCID (dispositivo de interrupción del cir- cuito de carga) bajo las ruedas.
●Inserte firmemente el enchufe en la
toma.
●No utilice un cable alargador ni un adaptador de conversión.
●Cierre el capó antes de utilizar el sis-tema de carga.El ventilador de refrigeración podría
comenzar a funcionar repentinamente. No toque ni se acerque a piezas en movimiento, como el ventilador; sus
manos o su ropa (especialmente, corba- tas o bufandas) podrían quedar atrapa-das y provocar lesiones graves.

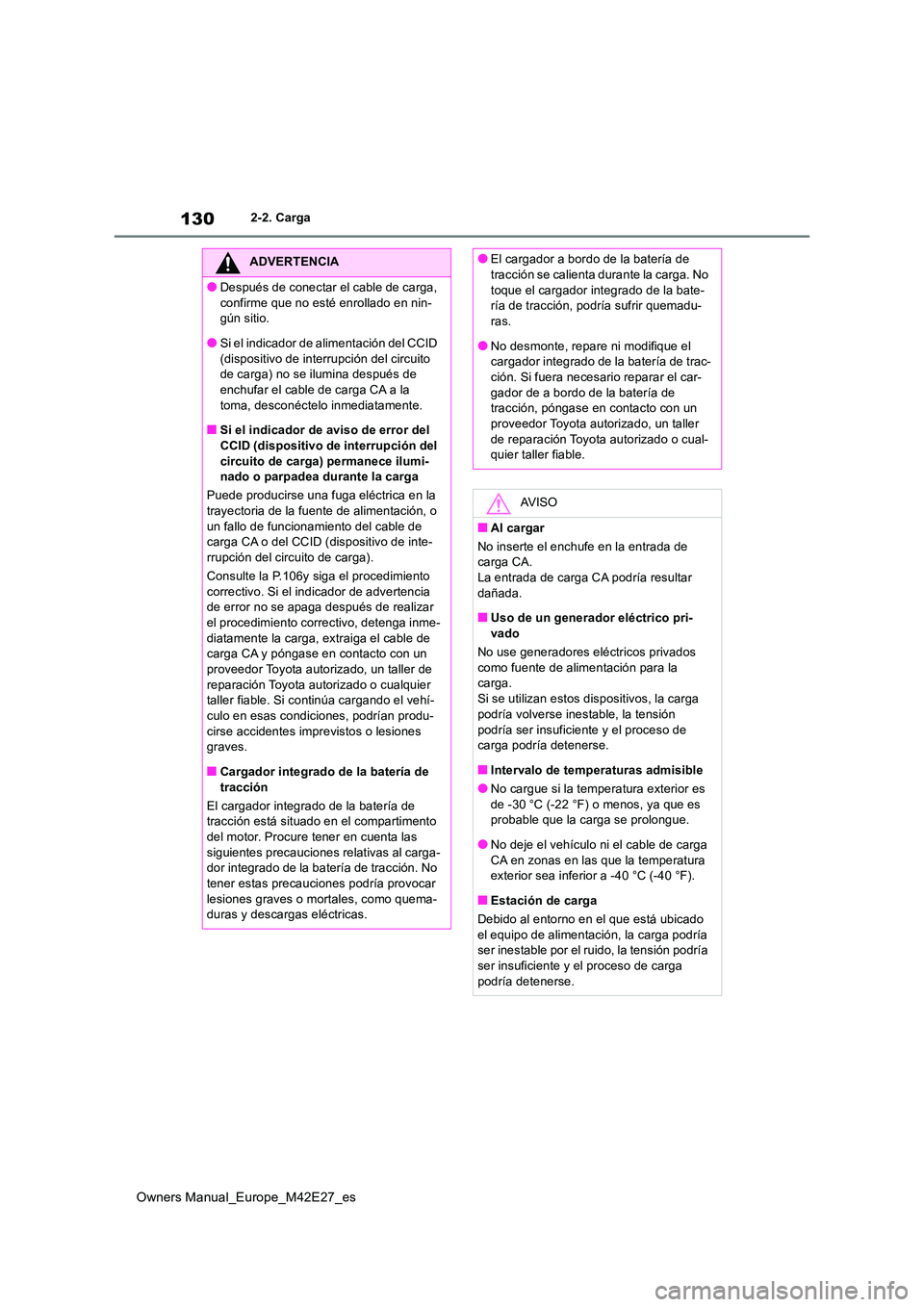

130
Owners Manual_Europe_M42E27_es
2-2. Carga
ADVERTENCIA
●Después de conectar el cable de carga,
confirme que no esté enrollado en nin- gún sitio.
●Si el indicador de alimentación del CCID
(dispositivo de interrupción del circuito de carga) no se ilumina después de enchufar el cable de carga CA a la
toma, desconéctelo inmediatamente.
■Si el indicador de aviso de error del CCID (dispositivo de interrupción del
circuito de carga) permanece ilumi- nado o parpadea durante la carga
Puede producirse una fuga eléctrica en la trayectoria de la fuente de alimentación, o
un fallo de funcionamiento del cable de carga CA o del CCID (dispositivo de inte-rrupción del circuito de carga).
Consulte la P.106y siga el procedimiento
correctivo. Si el indicador de advertencia de error no se apaga después de realizar el procedimiento correctivo, detenga inme-
diatamente la carga, extraiga el cable de carga CA y póngase en contacto con un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable. Si continúa cargando el vehí-
culo en esas condiciones, podrían produ- cirse accidentes imprevistos o lesiones graves.
■Cargador integrado de la batería de tracción
El cargador integrado de la batería de tracción está situado en el compartimento
del motor. Procure tener en cuenta las siguientes precauciones relativas al carga-dor integrado de la batería de tracción. No
tener estas precauciones podría provocar lesiones graves o mortales, como quema-duras y descargas eléctricas.
●El cargador a bordo de la batería de tracción se calienta durante la carga. No
toque el cargador integrado de la bate- ría de tracción, podría sufrir quemadu-ras.
●No desmonte, repare ni modifique el cargador integrado de la batería de trac-ción. Si fuera necesario reparar el car-
gador de a bordo de la batería de tracción, póngase en contacto con un proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o cual- quier taller fiable.
AV I S O
■Al cargar
No inserte el enchufe en la entrada de carga CA.
La entrada de carga CA podría resultar dañada.
■Uso de un generador eléctrico pri-
vado
No use generadores eléctricos privados como fuente de alimentación para la carga.
Si se utilizan estos d ispositivos, la carga podría volverse inestable, la tensión
podría ser insuficiente y el proceso de carga podría detenerse.
■Intervalo de temperaturas admisible
●No cargue si la temperatura exterior es
de -30 °C (-22 °F) o menos, ya que es probable que la carga se prolongue.
●No deje el vehículo ni el cable de carga
CA en zonas en las que la temperatura exterior sea inferior a -40 °C (-40 °F).
■Estación de carga
Debido al entorno en el que está ubicado
el equipo de alimentación, la carga podría ser inestable por el ruido, la tensión podría ser insuficiente y el proceso de carga
podría detenerse.

131
2
Owners Manual_Europe_M42E27_es
2-2. Carga
Sistema del vehículo eléctrico
1Desbloquee las puertas para des-
bloquear el conector de carga.
( P.114)
El conector de carga se desbloqueará y la luz de la entrada de carga CA se encenderá
cuando se desbloqueen las puertas.
2 Sujete bien el conector de carga y
tire de él hacia usted.
3 Coloque la tapa del conector de
carga.
4 Cierre la tapa de la entrada de
carga CA y cierre la tapa del puerto
de carga.
Bloquee las puertas para bloquear la tapa
del puerto de carga. ( P.100)
5Extraiga el enchufe de la toma
cuando el equipo de carga no se
vaya a utilizar durante un período
prolongado de tiempo.
Sujete el enchufe al desconectarlo.
Asegúrese de guardar e l cable inmediata- mente después de desconectarlo. ( P.132)
Si deja el enchufe insertado, inspeccione el
enchufe y el conector una vez al mes para comprobar si se ha acumulado suciedad o polvo.
■Si la temperatura exterior es baja o alta
Es posible que el nivel del medidor del SOC (estado de carga) ( P.174) baje ligeramente
cuando el interruptor de alimentación se ponga en la posición de encendido, incluso si se ha completado la carga y la batería de
tracción está totalmente cargada. Sin embargo, esto no indica que haya una ave-ría.
■Al extraer el conector de carga
Desbloquee las puertas con el sistema de
llave inteligente o el control remoto inalám- brico para desbloquear el conector de carga,
Después de la carga

132
Owners Manual_Europe_M42E27_es
2-2. Carga
compruebe que se haya liberado el bloqueo y, a continuación, tire del conector de carga hacia usted.
■Si no es posible desbloquear el conec-
tor de carga CA
 P. 1 1 5
P. 1 2 1
1 Desbloquee la tapa del puerto de
carga mediante el desbloqueo de
las puertas. ( P.187)
2 Abra la tapa del puerto de carga.
( P.100)
La luz de entrada de carga se encen-
ADVERTENCIA
■Después de la carga
Extraer el enchufe si no se va a usar durante mucho tiempo.
La suciedad y el polvo se pueden acumu-
lar en el enchufe o en la toma, lo que podría causar un fallo de funcionamiento o un incendio, con el consiguiente riesgo de
lesiones graves o incluso mortales.
AV I S O
■Después de la carga
●Guarde el cable de carga CA fuera del
alcance de los niños.
●Una vez extraído el enchufe de la toma, manténgalo en un lugar seguro a res-
guardo de la humedad y del polvo. El cable de carga CA o el enchufe pue-den resultar dañados si se pisa el cable
o el vehículo pasa por encima de él.
●Después de desconectar el conector de carga de la entrada de carga CA, ase-
gúrese de cerrar la tapa de la entrada de carga CA y cierre la tapa del puerto de carga.
Si se deja abierta la tapa de la entrada de carga CA, pueden penetrar en ella objetos extraños o agua, lo que puede
provocar daños en el vehículo.
Cómo utilizar la carga CC
En esta sección se explica el pro-
cedimiento de carga CC de la
batería de tracción.
Si utiliza un cargador CC, debe
consultar las instrucciones de
funcionamiento del cargador CC.
ADVERTENCIA
■Al utilizar un cargador CC
Respete las siguientes precauciones.
En caso contrario, podría producirse un accidente con las consiguientes lesiones graves o incluso la muerte.
●Utilice un cargador CC que cumpla con
las normas IEC 61815 y IEC 62196.
●No utilice un cable de carga de más de 30 metros de longitud.
Confirme lo siguiente antes de
cargar
Al cargar

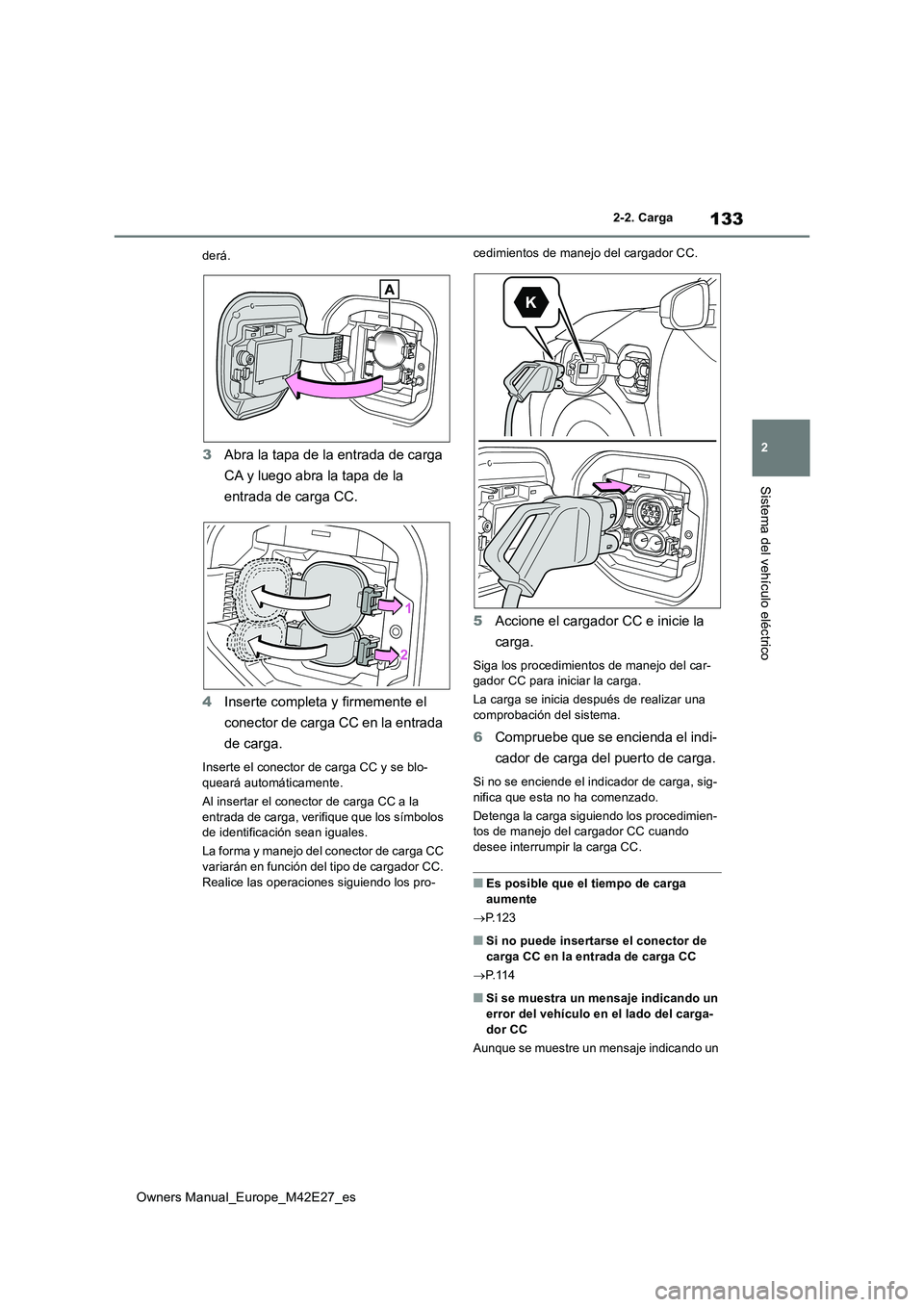

133
2
Owners Manual_Europe_M42E27_es
2-2. Carga
Sistema del vehículo eléctrico
derá.
3Abra la tapa de la entrada de carga
CA y luego abra la tapa de la
entrada de carga CC.
4 Inserte completa y firmemente el
conector de carga CC en la entrada
de carga.
Inserte el conector de carga CC y se blo- queará automáticamente.
Al insertar el conector de carga CC a la
entrada de carga, verifique que los símbolos de identificación sean iguales.
La forma y manejo del conector de carga CC variarán en función del tipo de cargador CC.
Realice las operaciones siguiendo los pro-
cedimientos de manejo del cargador CC.
5 Accione el cargador CC e inicie la
carga.
Siga los procedimientos de manejo del car- gador CC para iniciar la carga.
La carga se inicia después de realizar una comprobación del sistema.
6 Compruebe que se encienda el indi-
cador de carga del puerto de carga.
Si no se enciende el indicador de carga, sig- nifica que esta no ha comenzado.
Detenga la carga siguiendo los procedimien- tos de manejo del cargador CC cuando
desee interrumpir la carga CC.
■Es posible que el tiempo de carga aumente
 P.123
■Si no puede insertarse el conector de carga CC en la entrada de carga CC
 P. 1 1 4
■Si se muestra un mensaje indicando un
error del vehículo en el lado del carga- dor CC
Aunque se muestre un mensaje indicando un

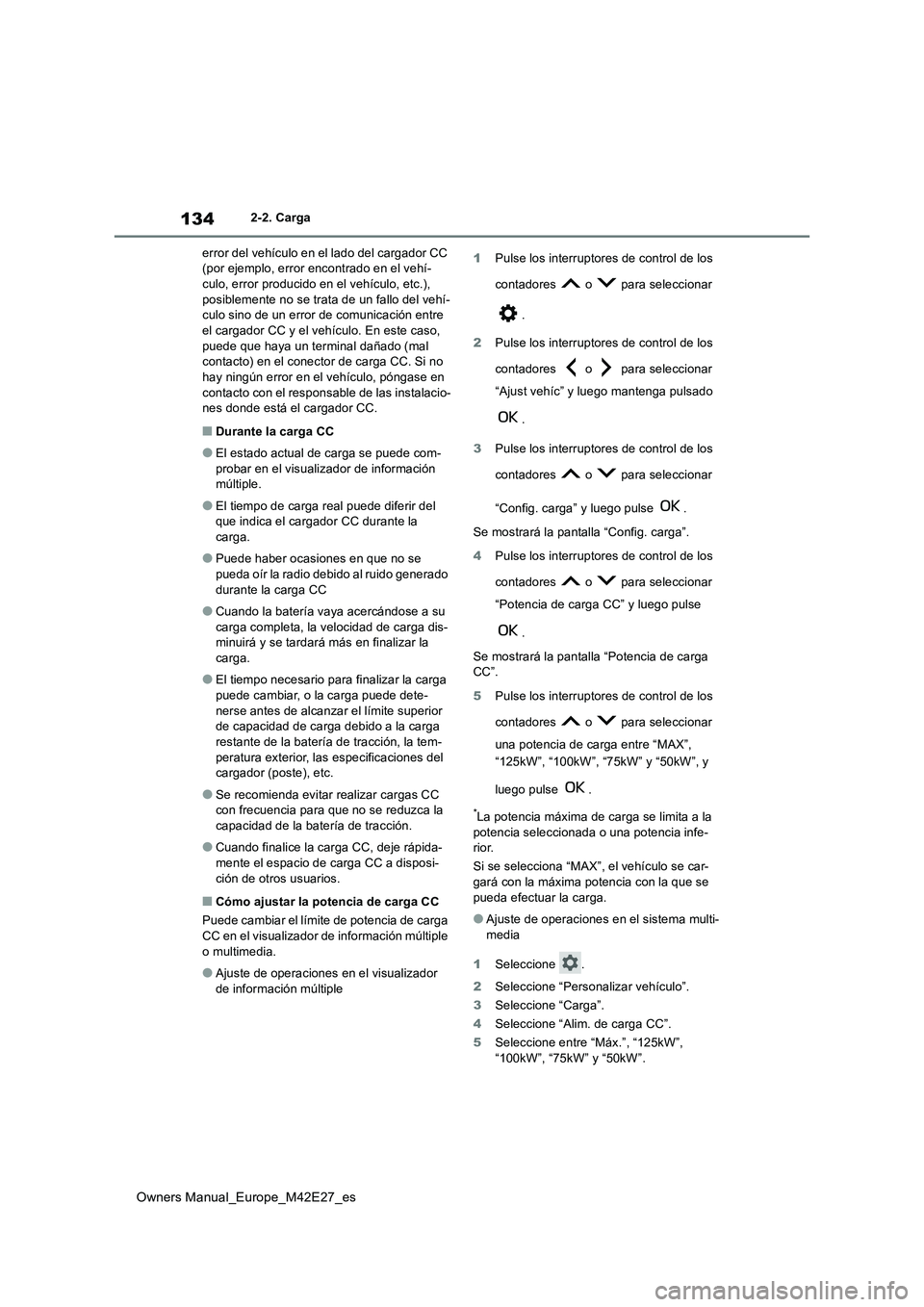

134
Owners Manual_Europe_M42E27_es
2-2. Carga
error del vehículo en el lado del cargador CC (por ejemplo, error encontrado en el vehí-culo, error producido en el vehículo, etc.),
posiblemente no se trata de un fallo del vehí- culo sino de un error de comunicación entre el cargador CC y el vehículo. En este caso,
puede que haya un terminal dañado (mal contacto) en el conector de carga CC. Si no hay ningún error en el vehículo, póngase en
contacto con el responsable de las instalacio- nes donde está el cargador CC.
■Durante la carga CC
●El estado actual de carga se puede com-probar en el visualizador de información múltiple.
●El tiempo de carga real puede diferir del que indica el cargador CC durante la
carga.
●Puede haber ocasiones en que no se
pueda oír la radio debido al ruido generado durante la carga CC
●Cuando la batería vaya acercándose a su carga completa, la velocidad de carga dis-minuirá y se tardará más en finalizar la
carga.
●El tiempo necesario para finalizar la carga
puede cambiar, o la carga puede dete- nerse antes de alcanzar el límite superior de capacidad de carga debido a la carga
restante de la batería de tracción, la tem- peratura exterior, las especificaciones del cargador (poste), etc.
●Se recomienda evitar realizar cargas CC con frecuencia para que no se reduzca la
capacidad de la batería de tracción.
●Cuando finalice la carga CC, deje rápida-
mente el espacio de carga CC a disposi- ción de otros usuarios.
■Cómo ajustar la potencia de carga CC
Puede cambiar el límite de potencia de carga CC en el visualizador de información múltiple
o multimedia.
●Ajuste de operaciones en el visualizador
de información múltiple
1 Pulse los interruptores de control de los
contadores o para seleccionar
.
2 Pulse los interruptores de control de los
contadores o para seleccionar
“Ajust vehíc” y luego mantenga pulsado
.
3 Pulse los interruptores de control de los
contadores o para seleccionar
“Config. carga” y luego pulse .
Se mostrará la pantalla “Config. carga”.
4 Pulse los interruptores de control de los
contadores o para seleccionar
“Potencia de carga CC” y luego pulse
.
Se mostrará la pantalla “Potencia de carga CC”.
5 Pulse los interruptores de control de los
contadores o para seleccionar
una potencia de carga entre “MAX”,
“125kW”, “100kW”, “75kW” y “50kW”, y
luego pulse .
*La potencia máxima de carga se limita a la
potencia seleccionada o una potencia infe- rior.
Si se selecciona “MAX”, el vehículo se car- gará con la máxima potencia con la que se
pueda efectuar la carga.
●Ajuste de operaciones en el sistema multi-
media
1 Seleccione .
2 Seleccione “Personalizar vehículo”.
3 Seleccione “Carga”.
4 Seleccione “Alim. de carga CC”.
5 Seleccione entre “Máx.”, “125kW”,
“100kW”, “75kW” y “50kW”.

135
2
Owners Manual_Europe_M42E27_es
2-2. Carga
Sistema del vehículo eléctrico

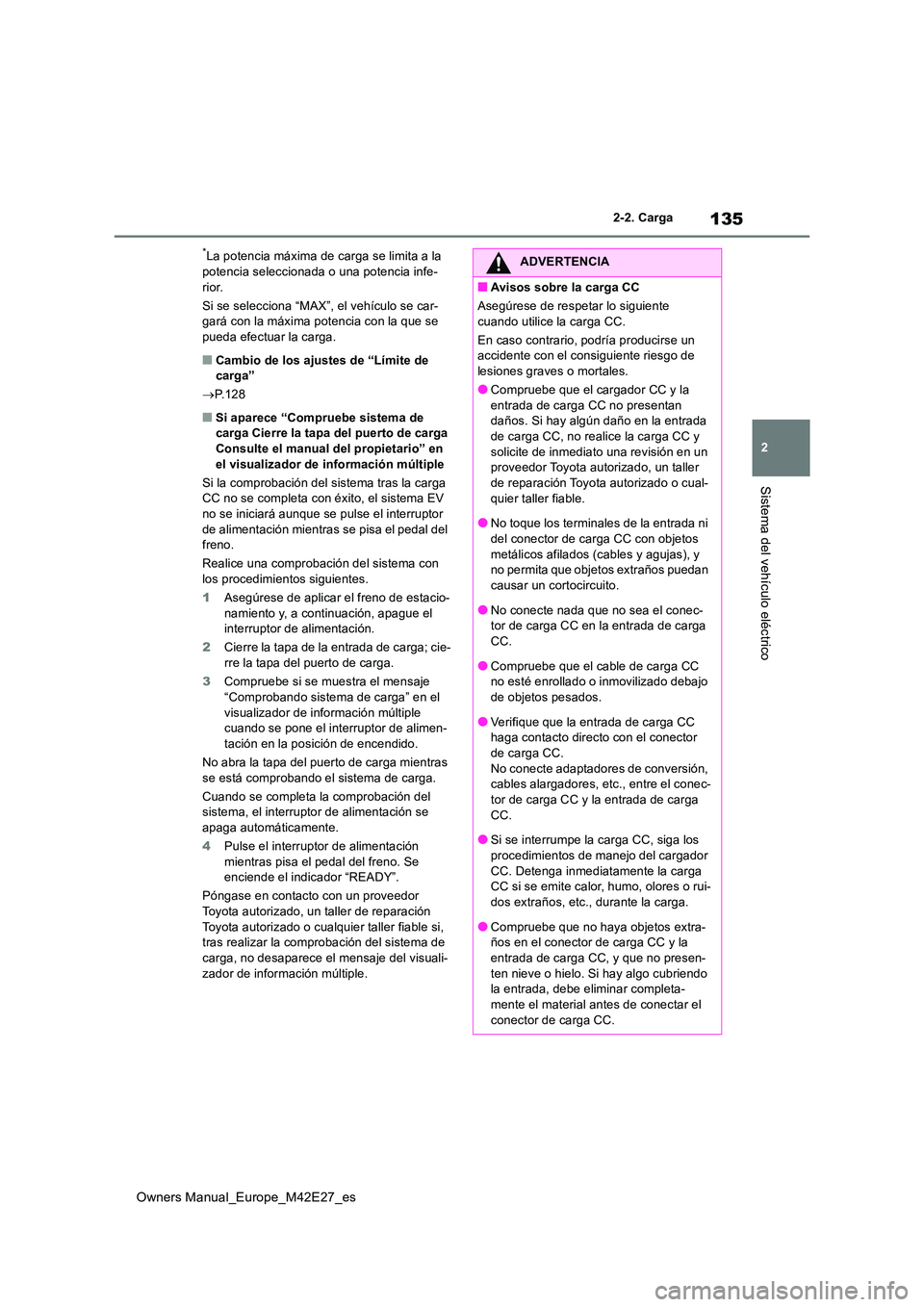

*La potencia máxima de carga se limita a la
potencia seleccionada o una potencia infe- rior.
Si se selecciona “MAX”, el vehículo se car- gará con la máxima potencia con la que se
pueda efectuar la carga.
■Cambio de los ajustes de “Límite de carga”
 P.128
■Si aparece “Compruebe sistema de carga Cierre la tapa del puerto de carga
Consulte el manual del propietario” en el visualizador de información múltiple
Si la comprobación del sistema tras la carga CC no se completa con éxito, el sistema EV
no se iniciará aunque se pulse el interruptor de alimentación mientras se pisa el pedal del freno.
Realice una comprobación del sistema con
los procedimientos siguientes.
1 Asegúrese de aplicar el freno de estacio- namiento y, a continuación, apague el interruptor de alimentación.
2 Cierre la tapa de la entrada de carga; cie-
rre la tapa del puerto de carga.
3 Compruebe si se muestra el mensaje “Comprobando sistema de carga” en el
visualizador de información múltiple cuando se pone el interruptor de alimen-tación en la posición de encendido.
No abra la tapa del puerto de carga mientras
se está comprobando el sistema de carga.
Cuando se completa la comprobación del sistema, el interruptor de alimentación se apaga automáticamente.
4 Pulse el interruptor de alimentación
mientras pisa el pedal del freno. Se enciende el indicador “READY”.
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable si, tras realizar la comprobación del sistema de carga, no desaparece el mensaje del visuali-
zador de información múltiple.
ADVERTENCIA
■Avisos sobre la carga CC
Asegúrese de respetar lo siguiente
cuando utilice la carga CC.
En caso contrario, podría producirse un accidente con el consiguiente riesgo de lesiones graves o mortales.
●Compruebe que el cargador CC y la
entrada de carga CC no presentan daños. Si hay algún daño en la entrada de carga CC, no realice la carga CC y
solicite de inmediato una revisión en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cual-
quier taller fiable.
●No toque los terminales de la entrada ni del conector de carga CC con objetos
metálicos afilados (cables y agujas), y no permita que objetos extraños puedan causar un cortocircuito.
●No conecte nada que no sea el conec-tor de carga CC en la entrada de carga CC.
●Compruebe que el cable de carga CC no esté enrollado o inmovilizado debajo de objetos pesados.
●Verifique que la entrada de carga CC haga contacto directo con el conector
de carga CC. No conecte adaptadores de conversión, cables alargadores, etc., entre el conec-
tor de carga CC y la entrada de carga CC.
●Si se interrumpe la carga CC, siga los
procedimientos de manejo del cargador CC. Detenga inmediatamente la carga CC si se emite calor, humo, olores o rui-
dos extraños, etc., durante la carga.
●Compruebe que no haya objetos extra- ños en el conector de carga CC y la
entrada de carga CC, y que no presen- ten nieve o hielo. Si hay algo cubriendo la entrada, debe eliminar completa-
mente el material antes de conectar el conector de carga CC.

136
Owners Manual_Europe_M42E27_es
2-2. Carga
1Accione el cargador CC para dete-
ner la carga.
El conector de carga CC se desbloqueará automáticamente cuando finalice la carga.
2 Extraiga el conector de carga CC.
La forma y manejo del conector de carga CC variarán en función del tipo de cargador CC.
Realice las operaciones siguiendo los pro- cedimientos de manejo del cargador CC.
Vuelva a colocar el conector de carga CC desconectado en su posición original.
3 Cierre la tapa de la entrada de
carga CA, cierre la tapa de la
entrada de carga CC y, a continua-
ción, cierre la tapa del puerto de
carga.
■Cuando la carga CC no puede dete- nerse
Si no es posible detener la carga en el carga- dor CC por un fallo de funcionamiento o simi-
lar
ADVERTENCIA
●No cargue el vehículo si hay posibilidad
de relámpagos. Si advierte relámpagos durante la carga del vehículo, no toque el vehículo ni el cable de carga CC.
●No deje que se mojen los terminales de la entrada de carga CC.
●Cierre el capó cuando utilice la carga
CC. El ventilador de enfriamiento podría ponerse en marcha de forma impre-vista. Mantenga las manos y la ropa
(especialmente corbatas, pañuelos o bufandas) alejadas del ventilador. En caso contrario, las manos o la ropa
podrían quedar atrapadas y sufrir lesio- nes graves.
■Al conectar el conector de carga CC
●Siga los procedimientos de manejo del
cargador CC para conectar el conector de carga CC. Si el conector no está conectado correctamente, el sistema no
podrá reconocer la conexión y podría ser posible arrancar el sistema EV.
Después de completar la carga, verifique
que se haya extraído el conector de carga CC de la entrada de carga CC antes de
arrancar el sistema EV.
Si se arranca el vehículo con el conector todavía conectado, podría producirse un accidente con el consiguiente riesgo de
lesiones graves o incluso mortales.
●No extraiga el conector de carga CC de la entrada de carga CC durante la carga
CC. Tras manipular el cargador CC para detener la carga, extraer el conector de carga CC de la entrada de carga CC.
AV I S O
■Al utilizar la carga CC
Asegúrese de seguir los procedimientos
de manejo del cargador CC. Si no sigue los procedimientos correctamente, el vehí-culo y el cargador CC podrían sufrir
daños.
Después de la carga

137
2
Owners Manual_Europe_M42E27_es
2-2. Carga
Sistema del vehículo eléctrico

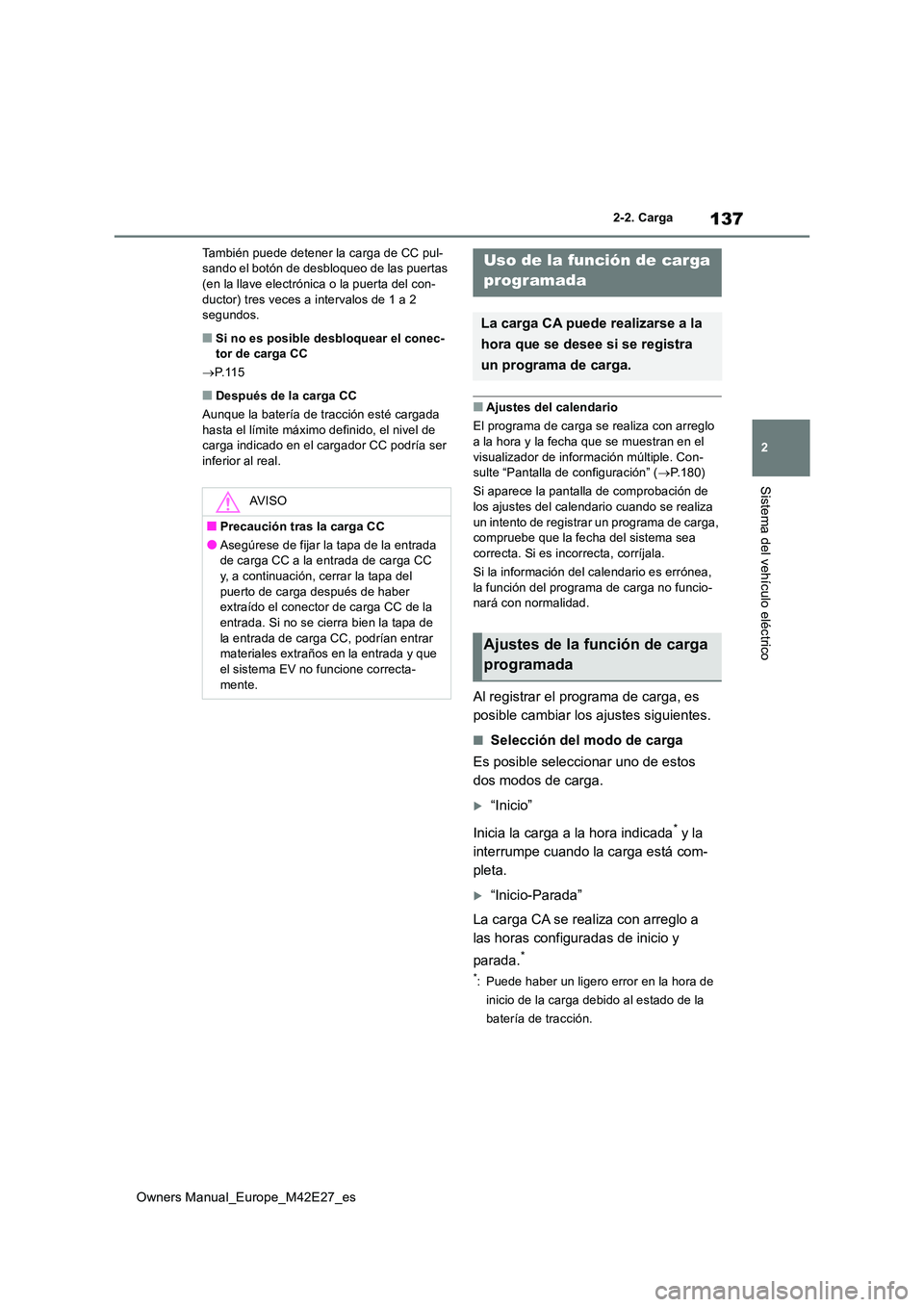

También puede detener la carga de CC pul- sando el botón de desbloqueo de las puertas (en la llave electrónica o la puerta del con-
ductor) tres veces a intervalos de 1 a 2 segundos.
■Si no es posible desbloquear el conec-tor de carga CC
 P. 1 1 5
■Después de la carga CC
Aunque la batería de tracción esté cargada
hasta el límite máximo definido, el nivel de carga indicado en el cargador CC podría ser inferior al real.
■Ajustes del calendario
El programa de carga se realiza con arreglo a la hora y la fecha que se muestran en el
visualizador de información múltiple. Con- sulte “Pantalla de configuración” ( P.180)
Si aparece la pantalla de comprobación de los ajustes del calendario cuando se realiza
un intento de registrar un programa de carga, compruebe que la fecha del sistema sea correcta. Si es incorrecta, corríjala.
Si la información del calendario es errónea,
la función del programa de carga no funcio- nará con normalidad.
Al registrar el programa de carga, es
posible cambiar los ajustes siguientes.
■Selección del modo de carga
Es posible seleccionar uno de estos
dos modos de carga.
“Inicio”
Inicia la carga a la hora indicada* y la
interrumpe cuando la carga está com-
pleta.
“Inicio-Parada”
La carga CA se realiza con arreglo a
las horas configuradas de inicio y
parada.*
*: Puede haber un ligero error en la hora de
inicio de la carga debido al estado de la
batería de tracción.
AV I S O
■Precaución tras la carga CC
●Asegúrese de fijar la tapa de la entrada de carga CC a la entrada de carga CC y, a continuación, cerrar la tapa del
puerto de carga después de haber extraído el conector de carga CC de la entrada. Si no se cierra bien la tapa de
la entrada de carga CC, podrían entrar materiales extraños en la entrada y que el sistema EV no funcione correcta-
mente.
Uso de la función de carga
programada
La carga CA puede realizarse a la
hora que se desee si se registra
un programa de carga.
Ajustes de la función de carga
programada

138
Owners Manual_Europe_M42E27_es
2-2. Carga

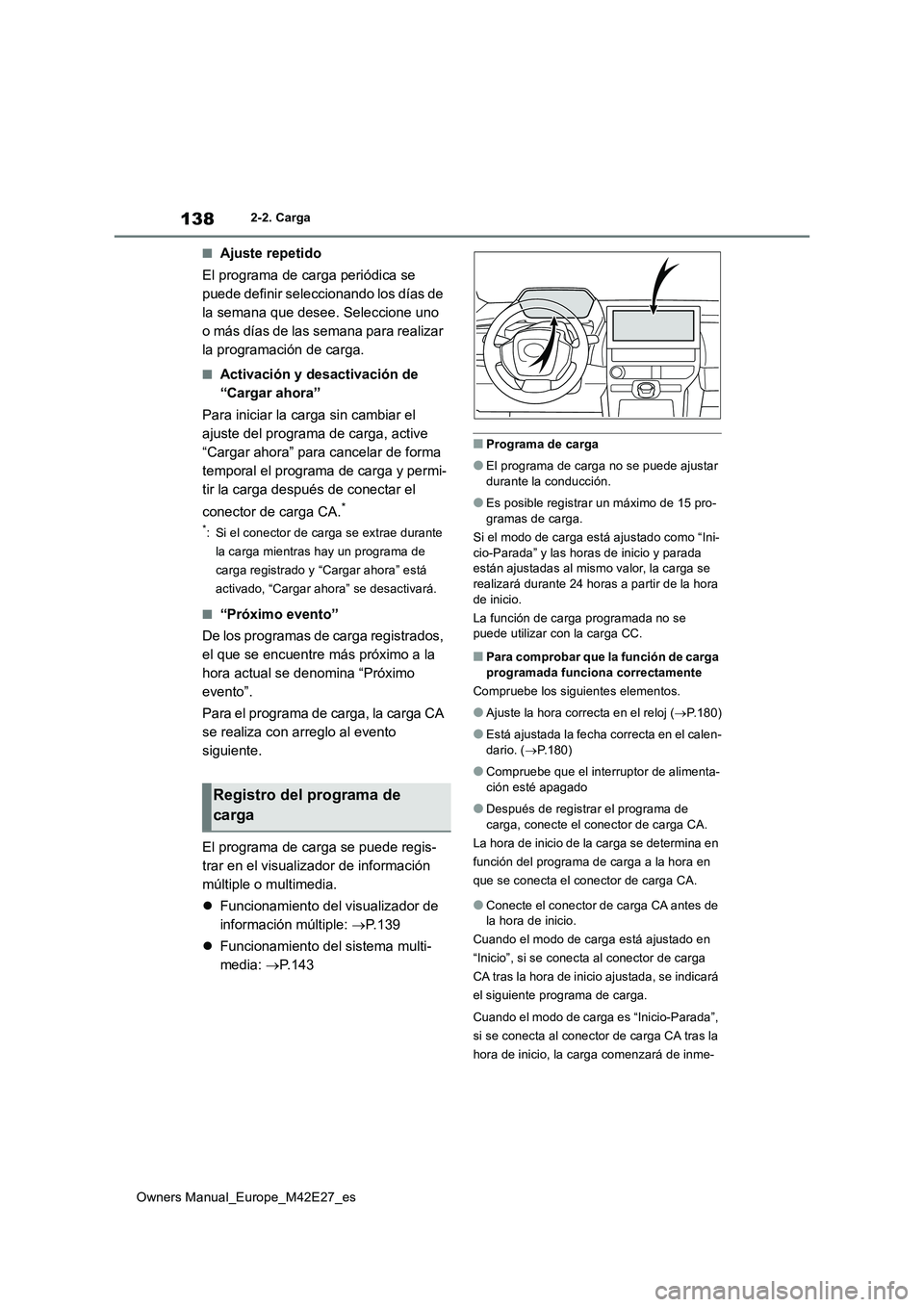

■Ajuste repetido
El programa de carga periódica se
puede definir seleccionando los días de
la semana que desee. Seleccione uno
o más días de las semana para realizar
la programación de carga.
■Activación y desactivación de
“Cargar ahora”
Para iniciar la carga sin cambiar el
ajuste del programa de carga, active
“Cargar ahora” para cancelar de forma
temporal el programa de carga y permi-
tir la carga después de conectar el
conector de carga CA.*
*: Si el conector de carga se extrae durante
la carga mientras hay un programa de
carga registrado y “Cargar ahora” está
activado, “Cargar ahora” se desactivará.
■“Próximo evento”
De los programas de carga registrados,
el que se encuentre más próximo a la
hora actual se denomina “Próximo
evento”.
Para el programa de carga, la carga CA
se realiza con arreglo al evento
siguiente.
El programa de carga se puede regis-
trar en el visualizador de información
múltiple o multimedia.
 Funcionamiento del visualizador de
información múltiple: P. 1 3 9
 Funcionamiento del sistema multi-
media: P.143
■Programa de carga
●El programa de carga no se puede ajustar
durante la conducción.
●Es posible registrar un máximo de 15 pro-
gramas de carga.
Si el modo de carga está ajustado como “Ini- cio-Parada” y las horas de inicio y parada están ajustadas al mismo valor, la carga se
realizará durante 24 horas a partir de la hora de inicio.
La función de carga programada no se puede utilizar con la carga CC.
■Para comprobar que la función de carga
programada funciona correctamente
Compruebe los siguientes elementos.
●Ajuste la hora correcta en el reloj ( P.180)
●Está ajustada la fecha correcta en el calen- dario. ( P.180)
●Compruebe que el interruptor de alimenta- ción esté apagado
●Después de registrar el programa de carga, conecte el conector de carga CA.
La hora de inicio de la carga se determina en
función del programa de carga a la hora en
que se conecta el conector de carga CA.
●Conecte el conector de carga CA antes de la hora de inicio.
Cuando el modo de carga está ajustado en
“Inicio”, si se conecta al conector de carga
CA tras la hora de inicio ajustada, se indicará
el siguiente programa de carga.
Cuando el modo de carga es “Inicio-Parada”,
si se conecta al conector de carga CA tras la
hora de inicio, la carga comenzará de inme-
Registro del programa de
carga
