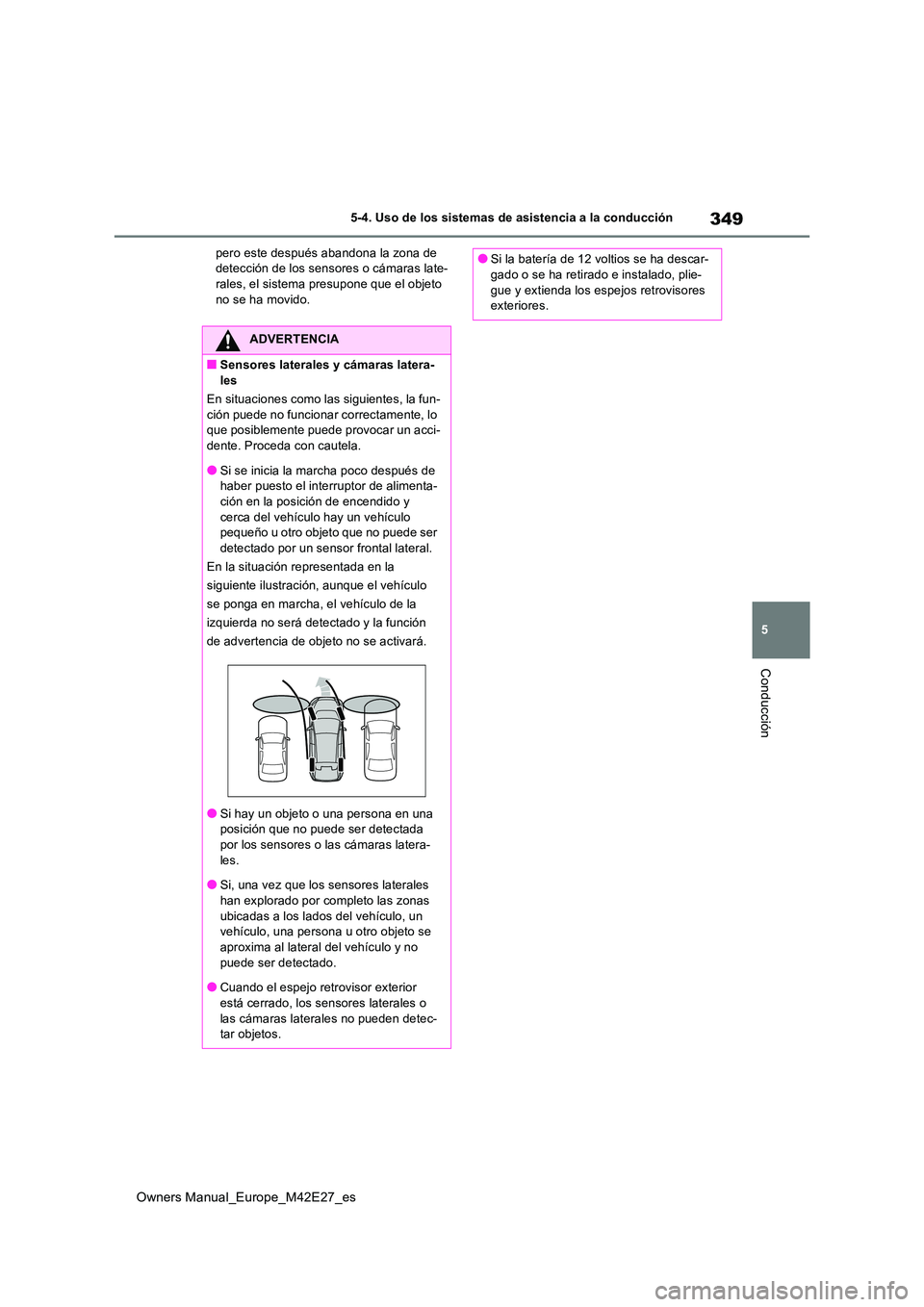

349
5
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción
Conducción
pero este después abandona la zona de detección de los sensores o cámaras late-rales, el sistema presupone que el objeto
no se ha movido.
ADVERTENCIA
■Sensores laterales y cámaras latera- les
En situaciones como las siguientes, la fun-
ción puede no funcionar correctamente, lo que posiblemente puede provocar un acci-dente. Proceda con cautela.
●Si se inicia la marcha poco después de haber puesto el interruptor de alimenta-ción en la posición de encendido y
cerca del vehículo hay un vehículo pequeño u otro objeto que no puede ser detectado por un sensor frontal lateral.
En la situación representada en la
siguiente ilustración, aunque el vehículo
se ponga en marcha, el vehículo de la
izquierda no será detectado y la función
de advertencia de objeto no se activará.
●Si hay un objeto o una persona en una posición que no puede ser detectada
por los sensores o las cámaras latera- les.
●Si, una vez que los sensores laterales
han explorado por completo las zonas ubicadas a los lados del vehículo, un vehículo, una persona u otro objeto se
aproxima al lateral del vehículo y no puede ser detectado.
●Cuando el espejo retrovisor exterior
está cerrado, los sens ores laterales o las cámaras laterales no pueden detec-tar objetos.
●Si la batería de 12 voltios se ha descar-gado o se ha retirado e instalado, plie-
gue y extienda los espejos retrovisores exteriores.

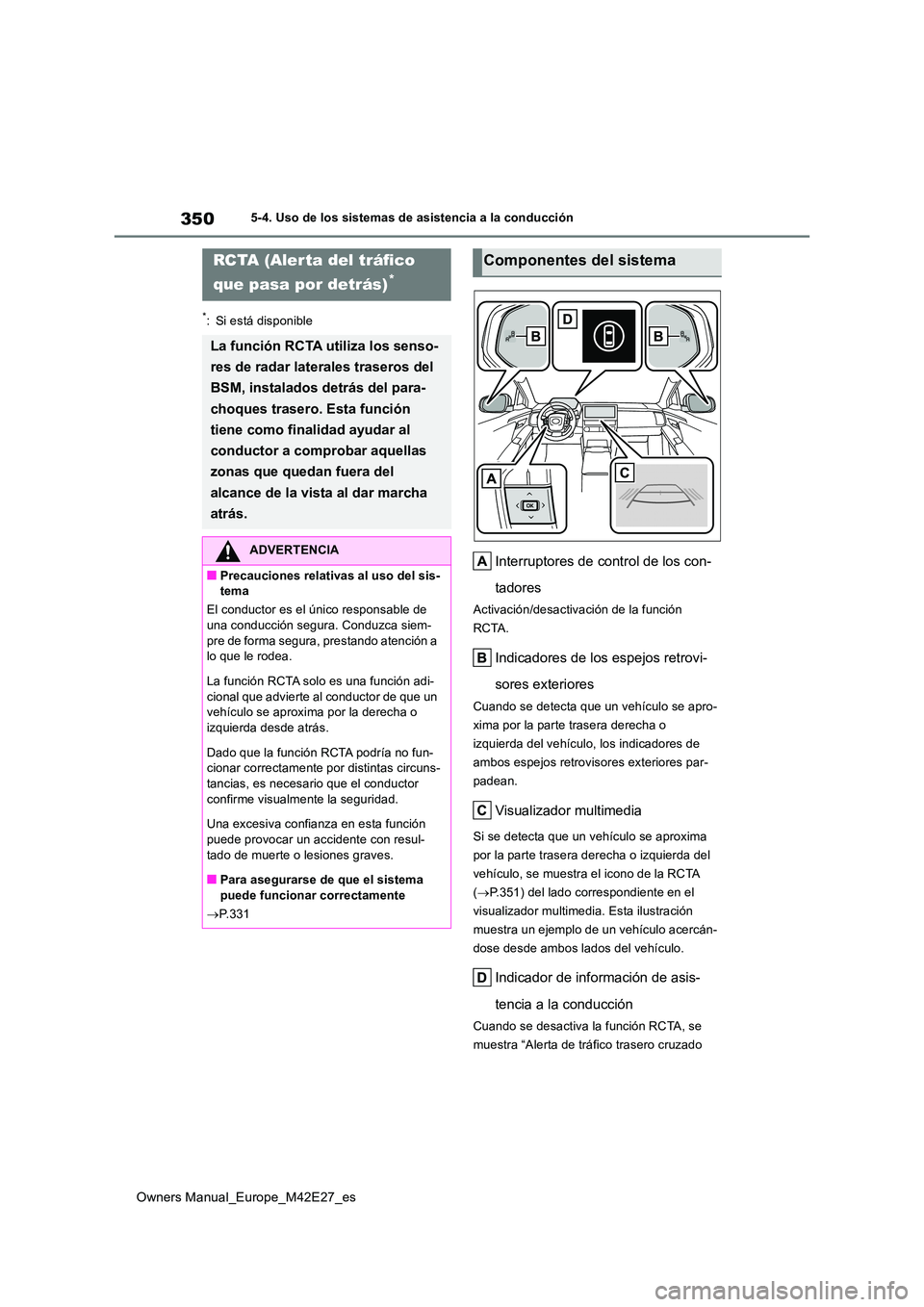

350
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción
*: Si está disponible
Interruptores de control de los con-
tadores
Activación/desactivación de la función
RCTA.
Indicadores de los espejos retrovi-
sores exteriores
Cuando se detecta que un vehículo se apro-
xima por la parte trasera derecha o
izquierda del vehículo, los indicadores de
ambos espejos retrovisores exteriores par-
padean.
Visualizador multimedia
Si se detecta que un vehículo se aproxima
por la parte trasera derecha o izquierda del
vehículo, se muestra el icono de la RCTA
( P.351) del lado correspondiente en el
visualizador multimedia. Esta ilustración
muestra un ejemplo de un vehículo acercán-
dose desde ambos lados del vehículo.
Indicador de información de asis-
tencia a la conducción
Cuando se desactiva la función RCTA, se
muestra “Alerta de tráfico trasero cruzado
RCTA (Alerta del tráfico
que pasa por detrás)*
La función RCTA utiliza los senso-
res de radar laterales traseros del
BSM, instalados detrás del para-
choques trasero. Esta función
tiene como finalidad ayudar al
conductor a comprobar aquellas
zonas que quedan fuera del
alcance de la vista al dar marcha
atrás.
ADVERTENCIA
■Precauciones relativas al uso del sis- tema
El conductor es el único responsable de una conducción segura. Conduzca siem-
pre de forma segura, prestando atención a lo que le rodea.
La función RCTA solo es una función adi-
cional que advierte al conductor de que un vehículo se aproxima por la derecha o izquierda desde atrás.
Dado que la función RCTA podría no fun- cionar correctamente por distintas circuns-tancias, es necesario que el conductor
confirme visualmente la seguridad.
Una excesiva confianza en esta función puede provocar un accidente con resul-
tado de muerte o lesiones graves.
■Para asegurarse de que el sistema puede funcionar correctamente
 P.331
Componentes del sistema

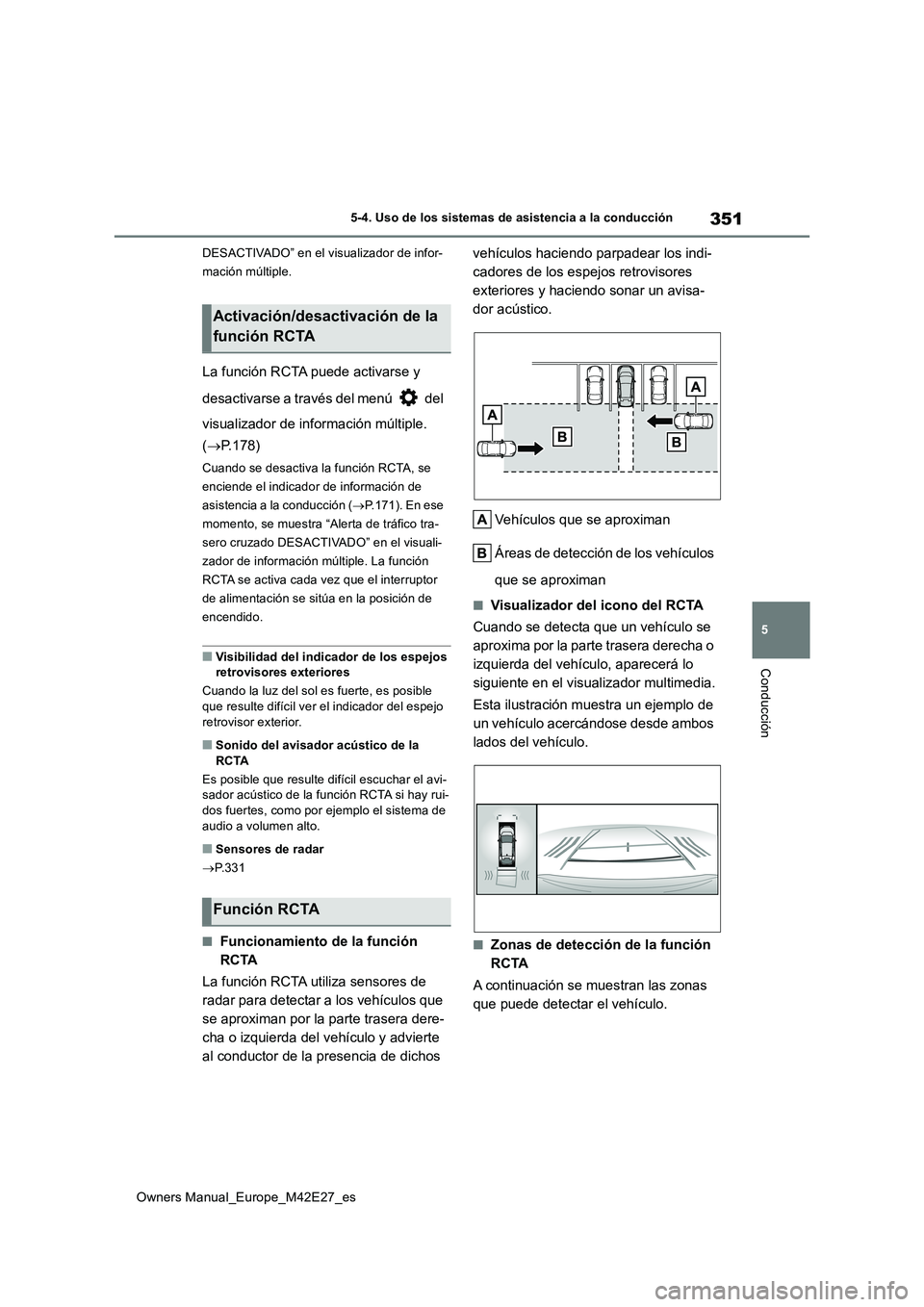

351
5
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción
Conducción
DESACTIVADO” en el visualizador de infor-
mación múltiple.
La función RCTA puede activarse y
desactivarse a través del menú del
visualizador de información múltiple.
( P.178)
Cuando se desactiva la función RCTA, se
enciende el indicador de información de
asistencia a la conducción ( P.171). En ese
momento, se muestra “Alerta de tráfico tra-
sero cruzado DESACTIVADO” en el visuali-
zador de información múltiple. La función
RCTA se activa cada vez que el interruptor
de alimentación se sitúa en la posición de
encendido.
■Visibilidad del indicador de los espejos retrovisores exteriores
Cuando la luz del sol es fuerte, es posible que resulte difícil ver el indicador del espejo
retrovisor exterior.
■Sonido del avisador acústico de la RCTA
Es posible que resulte difícil escuchar el avi- sador acústico de la función RCTA si hay rui-
dos fuertes, como por ejemplo el sistema de audio a volumen alto.
■Sensores de radar
 P.331
■Funcionamiento de la función
RCTA
La función RCTA utiliza sensores de
radar para detectar a los vehículos que
se aproximan por la parte trasera dere-
cha o izquierda del vehículo y advierte
al conductor de la presencia de dichos
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y haciendo sonar un avisa-
dor acústico.
Vehículos que se aproximan
Áreas de detección de los vehículos
que se aproximan
■Visualizador del icono del RCTA
Cuando se detecta que un vehículo se
aproxima por la parte trasera derecha o
izquierda del vehículo, aparecerá lo
siguiente en el visualizador multimedia.
Esta ilustración muestra un ejemplo de
un vehículo acercándose desde ambos
lados del vehículo.
■Zonas de detección de la función
RCTA
A continuación se muestran las zonas
que puede detectar el vehículo.
Activación/desactivación de la
función RCTA
Función RCTA

352
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción
El avisador acústico puede advertir de
vehículos que se aproximan desde
lejos a gran velocidad.
Ejemplo:
■Cuándo está operativa la función RCTA
La función RCTA se ejecuta cuando se dan todas las condiciones siguientes:
●El interruptor de alimentación está en la posición de encendido.
●La función RCTA está activada.
●La palanca de cambios está en la posición
R.
●La velocidad del vehículo es inferior a
15 km/h (9 mph) aproximadamente.
●La velocidad del vehículo que se aproxima
se encuentra entre 8 km/h (5 mph) y 56 km/h (34 mph) aproximadamente.
■Ajuste del volumen del avisador acús-tico
El volumen del avisador acústico se puede
ajustar en el visualizador de información múl- tiple.
El volumen del avisador acústico de la fun-
ción RCTA puede ajustarse en del
visualizador de información múltiple.
( P.347)
■Silenciamiento temporal del avisador acústico
Cuando se detecta un objeto, en el sistema
del visualizador multimedia se muestra el
interruptor silenciador temporal.
Seleccione para silenciar el avisador
acústico del sensor de ayuda de estaciona-
miento de Toyota y de las funciones RCTA y
RCD al mismo tiempo.
El silenciamiento se cancelará automática- mente en las siguientes situaciones:
●Cuando se cambia la posición del cambio.
●Cuando la velocidad del vehículo supere un cierto umbral.
●Cuando un sensor presenta un funciona-miento incorrecto o cuando el sistema no está disponible temporalmente.
●Cuando se deshabilite manualmente la función operativa.
●Cuando el interruptor de alimentación está apagado.
■Condiciones en las que el sistema no
detecta un vehículo
La función RCTA no está diseñada para detectar los siguientes tipos de vehículos y/u objetos:
●Vehículos que se aproximan directamente desde atrás
●Vehículos que dan marcha atrás en una plaza de aparcamiento situada junto a su
vehículo
●Vehículos que no pueden ser detectados
por los sensores debido a obstrucciones
Vehículo que
se aproximaVelocidad
Distan-
cia de la
alerta aproxi-
mada
Rápido56 km/h
(34 mph)
40 m (131
pies)
Lento8km/h
(5 mph)
5,5 m (18
pies)

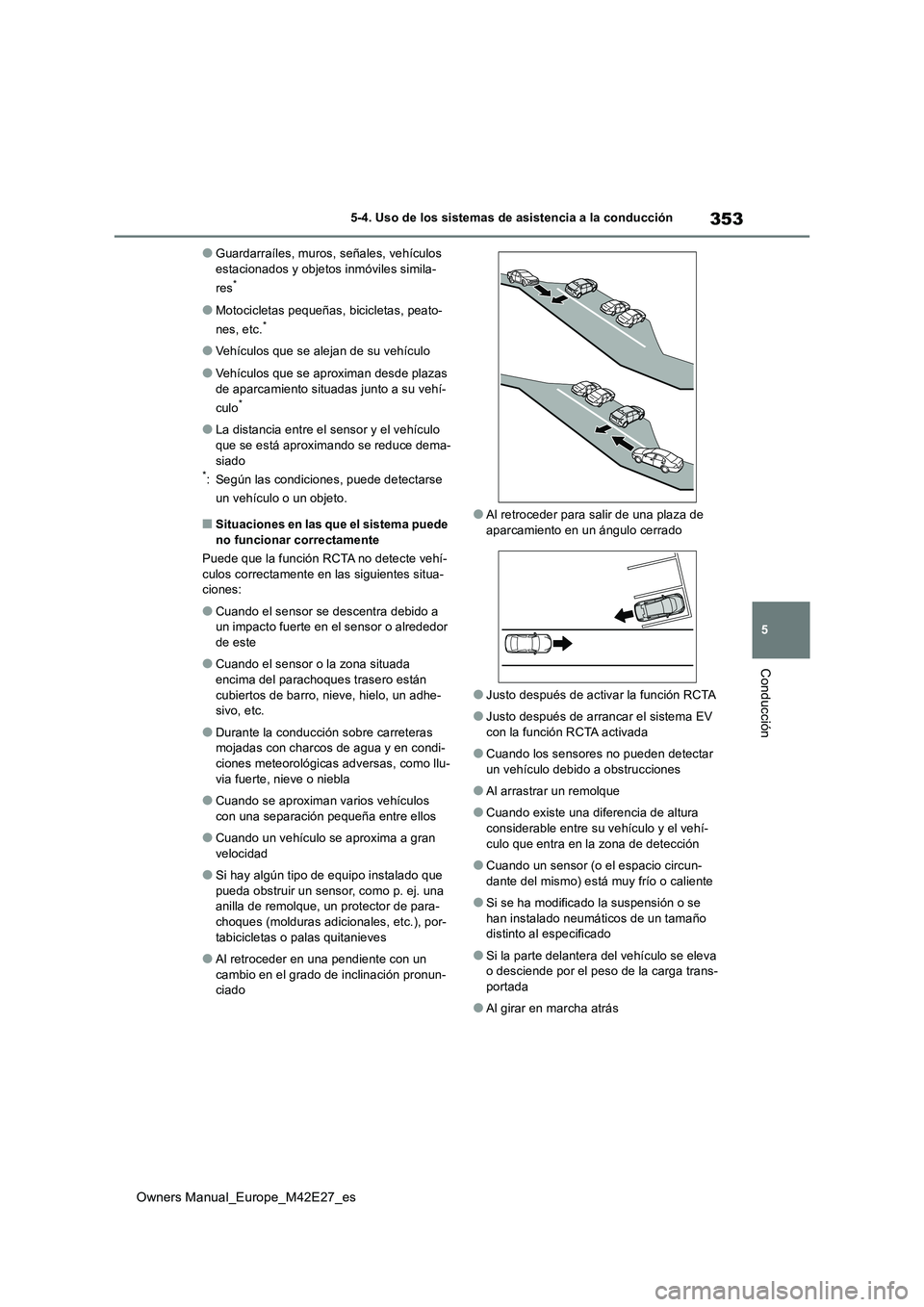

353
5
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción
Conducción
●Guardarraíles, muros, señales, vehículos
estacionados y objetos inmóviles simila-
res*
●Motocicletas pequeñas, bicicletas, peato-
nes, etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se aproximan desde plazas
de aparcamiento situadas junto a su vehí-
culo*
●La distancia entre el sensor y el vehículo que se está aproximando se reduce dema-
siado*: Según las condiciones, puede detectarse
un vehículo o un objeto.
■Situaciones en las que el sistema puede
no funcionar correctamente
Puede que la función RCTA no detecte vehí- culos correctamente en las siguientes situa-ciones:
●Cuando el sensor se descentra debido a un impacto fuerte en el sensor o alrededor
de este
●Cuando el sensor o la zona situada
encima del parachoques trasero están cubiertos de barro, nieve, hielo, un adhe-sivo, etc.
●Durante la conducción sobre carreteras mojadas con charcos de agua y en condi-
ciones meteorológicas adversas, como llu- via fuerte, nieve o niebla
●Cuando se aproximan varios vehículos con una separación pequeña entre ellos
●Cuando un vehículo se aproxima a gran velocidad
●Si hay algún tipo de equipo instalado que pueda obstruir un sensor, como p. ej. una anilla de remolque, un protector de para-
choques (molduras adicionales, etc.), por- tabicicletas o palas quitanieves
●Al retroceder en una pendiente con un cambio en el grado de inclinación pronun-ciado
●Al retroceder para salir de una plaza de
aparcamiento en un ángulo cerrado
●Justo después de activar la función RCTA
●Justo después de arrancar el sistema EV
con la función RCTA activada
●Cuando los sensores no pueden detectar
un vehículo debido a obstrucciones
●Al arrastrar un remolque
●Cuando existe una diferencia de altura considerable entre su vehículo y el vehí-
culo que entra en la zona de detección
●Cuando un sensor (o el espacio circun-
dante del mismo) está muy frío o caliente
●Si se ha modificado la suspensión o se
han instalado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo se eleva o desciende por el peso de la carga trans-portada
●Al girar en marcha atrás

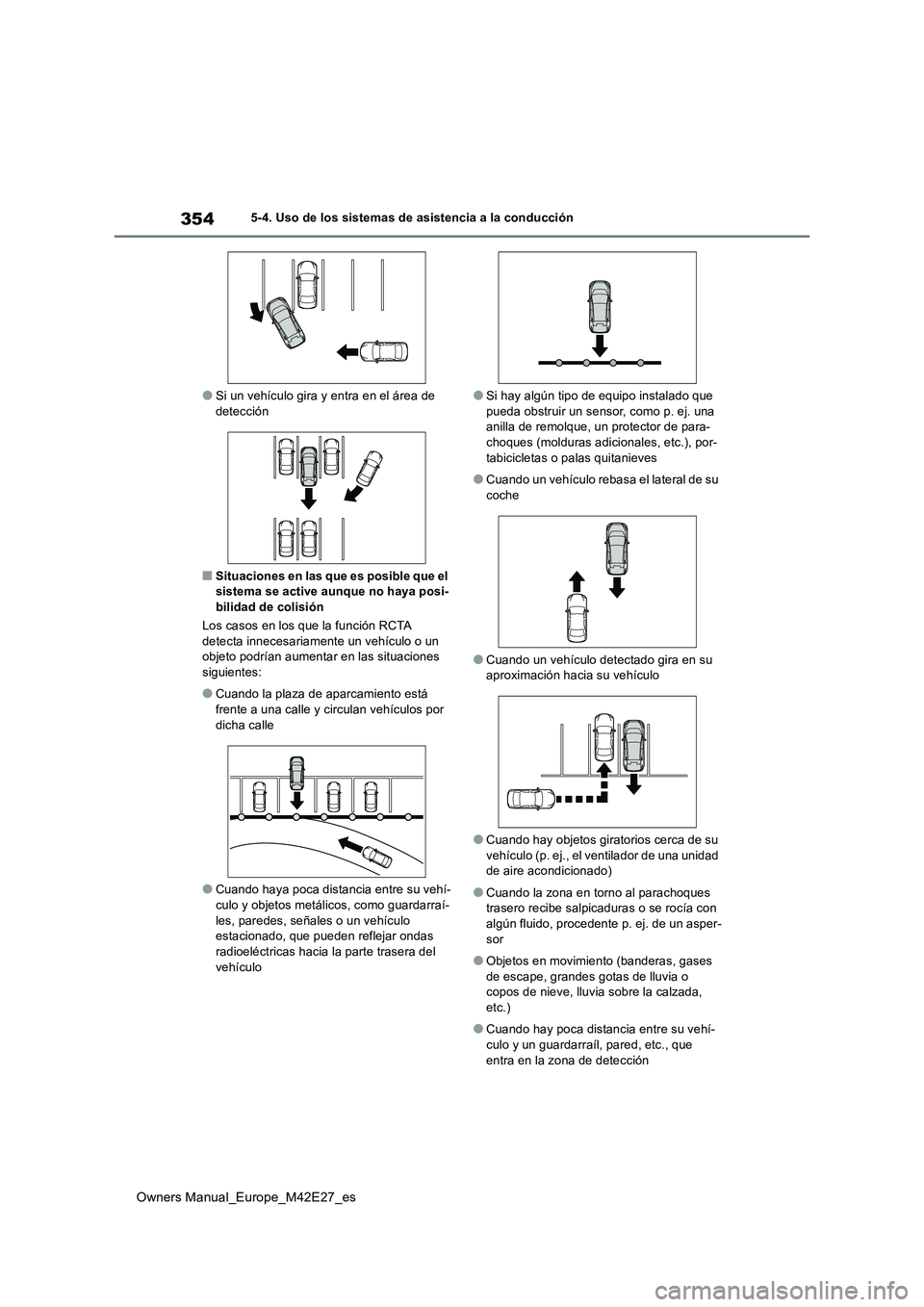

354
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción
●Si un vehículo gira y entra en el área de detección
■Situaciones en las que es posible que el sistema se active aunque no haya posi-bilidad de colisión
Los casos en los que la función RCTA
detecta innecesariamente un vehículo o un objeto podrían aumentar en las situaciones siguientes:
●Cuando la plaza de aparcamiento está frente a una calle y circulan vehículos por
dicha calle
●Cuando haya poca distancia entre su vehí-
culo y objetos metálicos, como guardarraí- les, paredes, señales o un vehículo estacionado, que pueden reflejar ondas
radioeléctricas hacia la parte trasera del vehículo
●Si hay algún tipo de equipo instalado que pueda obstruir un sensor, como p. ej. una anilla de remolque, un protector de para-
choques (molduras adicionales, etc.), por- tabicicletas o palas quitanieves
●Cuando un vehículo rebasa el lateral de su coche
●Cuando un vehículo detectado gira en su aproximación hacia su vehículo
●Cuando hay objetos giratorios cerca de su vehículo (p. ej., el ventilador de una unidad de aire acondicionado)
●Cuando la zona en torno al parachoques trasero recibe salpicaduras o se rocía con
algún fluido, procedente p. ej. de un asper- sor
●Objetos en movimiento (banderas, gases de escape, grandes gotas de lluvia o copos de nieve, lluvia sobre la calzada,
etc.)
●Cuando hay poca distancia entre su vehí-
culo y un guardarraíl, pared, etc., que entra en la zona de detección

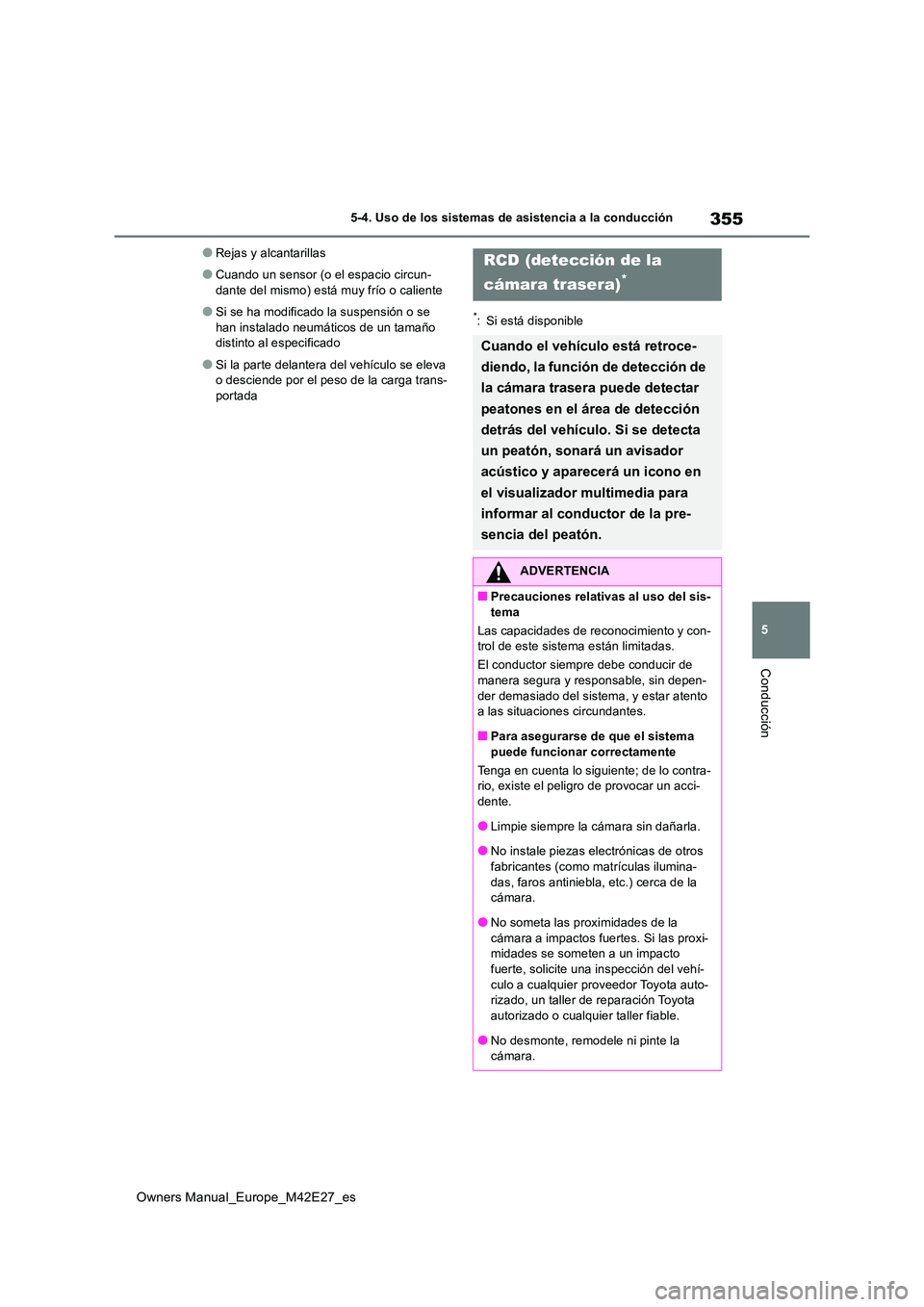

355
5
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción
Conducción
●Rejas y alcantarillas
●Cuando un sensor (o el espacio circun-
dante del mismo) está muy frío o caliente
●Si se ha modificado la suspensión o se
han instalado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo se eleva o desciende por el peso de la carga trans-portada
*: Si está disponible
RCD (detección de la
cámara trasera)*
Cuando el vehículo está retroce-
diendo, la función de detección de
la cámara trasera puede detectar
peatones en el área de detección
detrás del vehículo. Si se detecta
un peatón, sonará un avisador
acústico y aparecerá un icono en
el visualizador multimedia para
informar al conductor de la pre-
sencia del peatón.
ADVERTENCIA
■Precauciones relativas al uso del sis-
tema
Las capacidades de reconocimiento y con- trol de este sistema están limitadas.
El conductor siempre debe conducir de manera segura y responsable, sin depen-
der demasiado del sistema, y estar atento a las situaciones circundantes.
■Para asegurarse de que el sistema
puede funcionar correctamente
Tenga en cuenta lo siguiente; de lo contra- rio, existe el peligro de provocar un acci-dente.
●Limpie siempre la cámara sin dañarla.
●No instale piezas electrónicas de otros fabricantes (como matrículas ilumina-
das, faros antiniebla, etc.) cerca de la cámara.
●No someta las proximidades de la
cámara a impactos fuertes. Si las proxi- midades se someten a un impacto fuerte, solicite una inspección del vehí-
culo a cualquier proveedor Toyota auto- rizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
●No desmonte, remodele ni pinte la cámara.

356
Owners Manual_Europe_M42E27_es

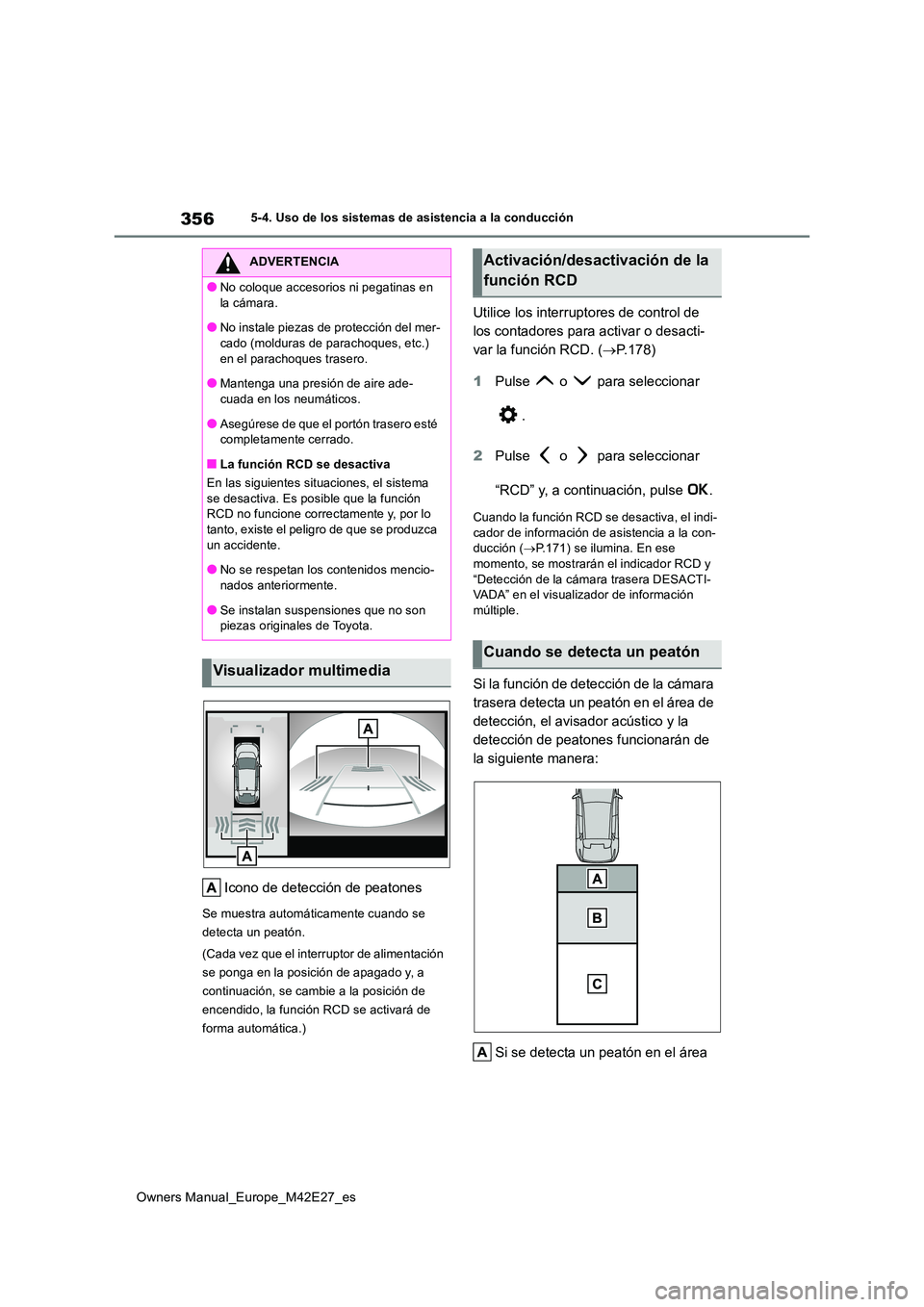

5-4. Uso de los sistemas de asistencia a la conducción
Icono de detección de peatones
Se muestra automáticamente cuando se
detecta un peatón.
(Cada vez que el interruptor de alimentación
se ponga en la posición de apagado y, a
continuación, se cambie a la posición de
encendido, la función RCD se activará de
forma automática.)
Utilice los interruptores de control de
los contadores para activar o desacti-
var la función RCD. ( P.178)
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
“RCD” y, a continuación, pulse .
Cuando la función RCD se desactiva, el indi- cador de información de asistencia a la con-ducción ( P.171) se ilumina. En ese
momento, se mostrarán el indicador RCD y “Detección de la cámara trasera DESACTI-VADA” en el visualizador de información
múltiple.
Si la función de detección de la cámara
trasera detecta un peatón en el área de
detección, el avisador acústico y la
detección de peatones funcionarán de
la siguiente manera:
Si se detecta un peatón en el área
ADVERTENCIA
●No coloque accesorios ni pegatinas en
la cámara.
●No instale piezas de protección del mer- cado (molduras de parachoques, etc.)
en el parachoques trasero.
●Mantenga una presión de aire ade- cuada en los neumáticos.
●Asegúrese de que el portón trasero esté completamente cerrado.
■La función RCD se desactiva
En las siguientes situaciones, el sistema
se desactiva. Es posible que la función RCD no funcione correctamente y, por lo tanto, existe el peligro de que se produzca
un accidente.
●No se respetan los contenidos mencio- nados anteriormente.
●Se instalan suspensiones que no son piezas originales de Toyota.
Visualizador multimedia
Activación/desactivación de la
función RCD
Cuando se detecta un peatón

357
5
Owners Manual_Europe_M42E27_es
5-4. Uso de los sistemas de asistencia a la conducción

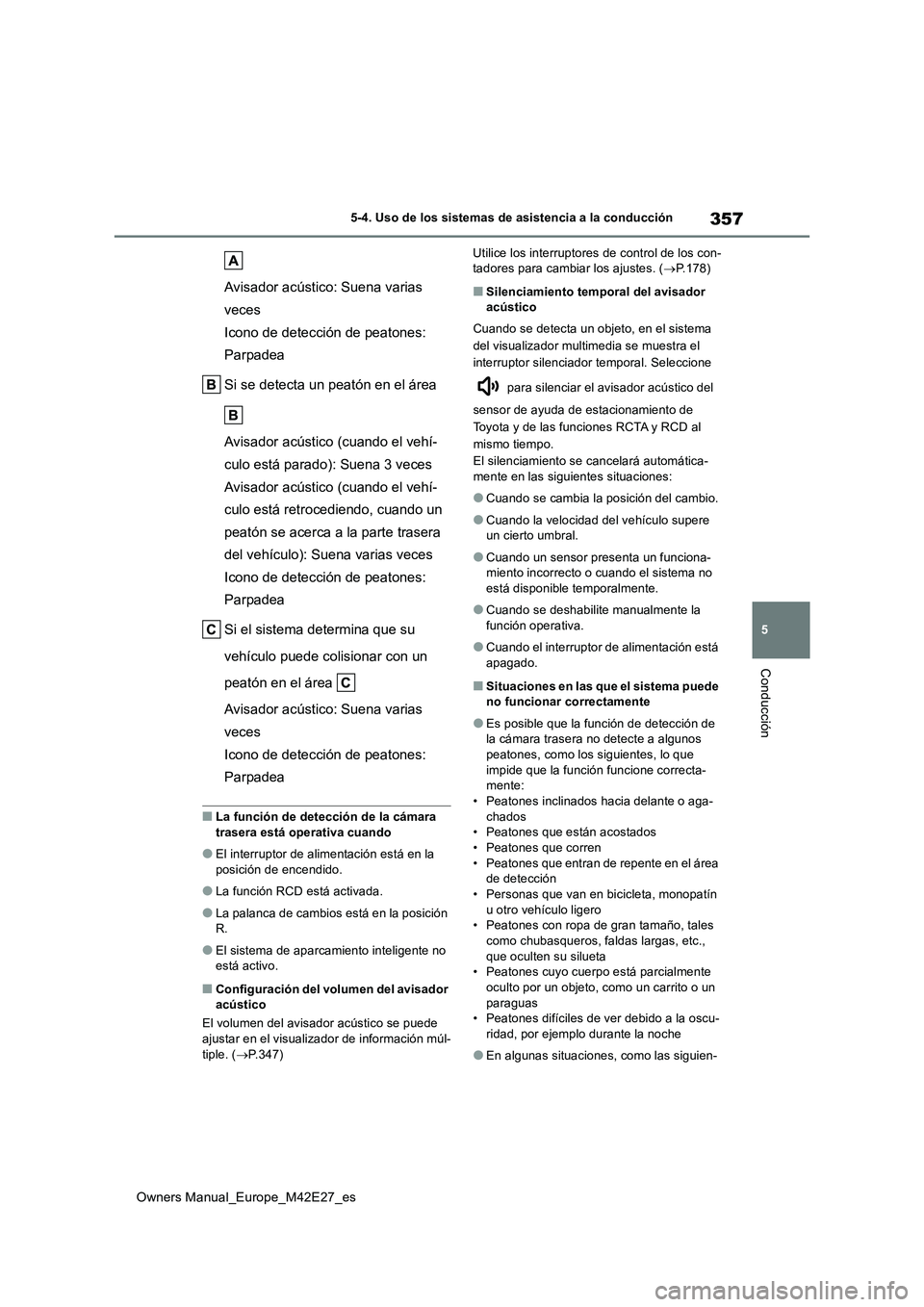

Conducción
Avisador acústico: Suena varias
veces
Icono de detección de peatones:
Parpadea
Si se detecta un peatón en el área
Avisador acústico (cuando el vehí-
culo está parado): Suena 3 veces
Avisador acústico (cuando el vehí-
culo está retrocediendo, cuando un
peatón se acerca a la parte trasera
del vehículo): Suena varias veces
Icono de detección de peatones:
Parpadea
Si el sistema determina que su
vehículo puede colisionar con un
peatón en el área
Avisador acústico: Suena varias
veces
Icono de detección de peatones:
Parpadea
■La función de detección de la cámara trasera está operativa cuando
●El interruptor de alimentación está en la posición de encendido.
●La función RCD está activada.
●La palanca de cambios está en la posición R.
●El sistema de aparcamiento inteligente no está activo.
■Configuración del volumen del avisador acústico
El volumen del avisador acústico se puede
ajustar en el visualizador de información múl- tiple. ( P.347)
Utilice los interruptores de control de los con- tadores para cambiar los ajustes. ( P.178)
■Silenciamiento temporal del avisador acústico
Cuando se detecta un objeto, en el sistema
del visualizador multimedia se muestra el
interruptor silenciador temporal. Seleccione
para silenciar el avisador acústico del
sensor de ayuda de estacionamiento de
Toyota y de las funciones RCTA y RCD al
mismo tiempo.
El silenciamiento se cancelará automática-
mente en las siguientes situaciones:
●Cuando se cambia la posición del cambio.
●Cuando la velocidad del vehículo supere un cierto umbral.
●Cuando un sensor presenta un funciona-miento incorrecto o cuando el sistema no
está disponible temporalmente.
●Cuando se deshabilite manualmente la
función operativa.
●Cuando el interruptor de alimentación está
apagado.
■Situaciones en las que el sistema puede no funcionar correctamente
●Es posible que la función de detección de la cámara trasera no detecte a algunos
peatones, como los siguientes, lo que impide que la función funcione correcta-mente:
• Peatones inclinados hacia delante o aga- chados• Peatones que están acostados
• Peatones que corren • Peatones que entran de repente en el área de detección
• Personas que van en bicicleta, monopatín u otro vehículo ligero• Peatones con ropa de gran tamaño, tales
como chubasqueros, faldas largas, etc., que oculten su silueta• Peatones cuyo cuerpo está parcialmente
oculto por un objeto, como un carrito o un paraguas• Peatones difíciles de ver debido a la oscu-
ridad, por ejemplo durante la noche
●En algunas situaciones, como las siguien-

358
Owners Manual_Europe_M42E27_es

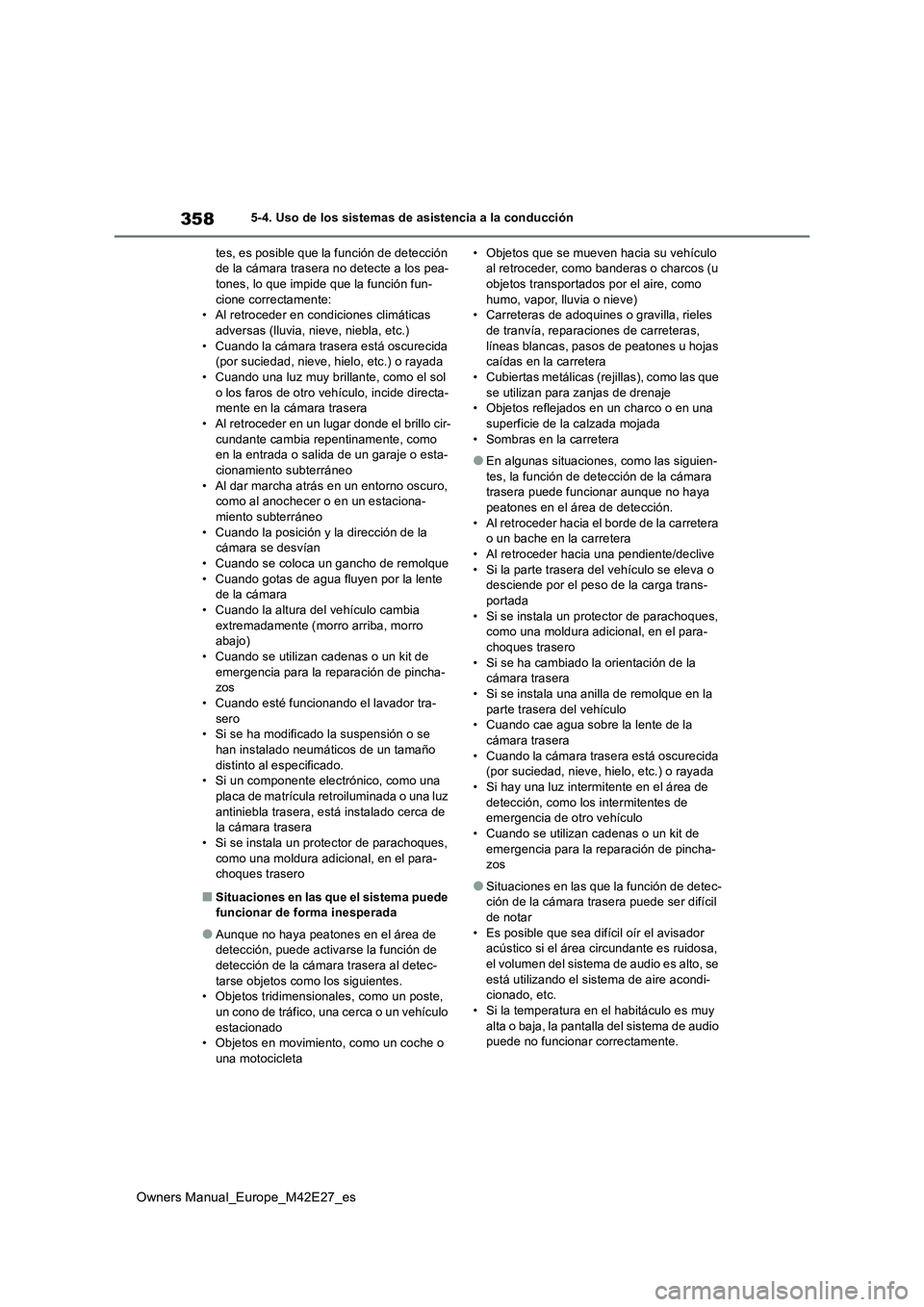

5-4. Uso de los sistemas de asistencia a la conducción
tes, es posible que la función de detección de la cámara trasera no detecte a los pea-tones, lo que impide que la función fun-
cione correctamente: • Al retroceder en c ondiciones climáticas adversas (lluvia, nieve, niebla, etc.)
• Cuando la cámara trasera está oscurecida (por suciedad, nieve, hielo, etc.) o rayada• Cuando una luz muy brillante, como el sol
o los faros de otro vehículo, incide directa- mente en la cámara trasera• Al retroceder en un lugar donde el brillo cir-
cundante cambia repentinamente, como en la entrada o salida de un garaje o esta-cionamiento subterráneo
• Al dar marcha atrás en un entorno oscuro, como al anochecer o en un estaciona-miento subterráneo
• Cuando la posición y la dirección de la cámara se desvían• Cuando se coloca un gancho de remolque
• Cuando gotas de agua fluyen por la lente de la cámara• Cuando la altura del vehículo cambia
extremadamente (morro arriba, morro abajo)• Cuando se utilizan cadenas o un kit de
emergencia para la reparación de pincha- zos• Cuando esté funcionando el lavador tra-
sero • Si se ha modificado la suspensión o se han instalado neumáticos de un tamaño
distinto al especificado. • Si un componente electrónico, como una placa de matrícula retroiluminada o una luz
antiniebla trasera, está instalado cerca de la cámara trasera• Si se instala un protector de parachoques,
como una moldura adicional, en el para- choques trasero
■Situaciones en las que el sistema puede funcionar de forma inesperada
●Aunque no haya peatones en el área de detección, puede activarse la función de
detección de la cámara trasera al detec- tarse objetos como los siguientes.• Objetos tridimensionales, como un poste,
un cono de tráfico, una cerca o un vehículo estacionado• Objetos en movimiento, como un coche o
una motocicleta
• Objetos que se mueven hacia su vehículo al retroceder, como banderas o charcos (u objetos transportados por el aire, como
humo, vapor, lluvia o nieve) • Carreteras de adoquines o gravilla, rieles de tranvía, reparaciones de carreteras,
líneas blancas, pasos de peatones u hojas caídas en la carretera• Cubiertas metálicas (rejillas), como las que
se utilizan para zanjas de drenaje • Objetos reflejados en un charco o en una superficie de la calzada mojada
• Sombras en la carretera
●En algunas situaciones, como las siguien-
tes, la función de detección de la cámara trasera puede funcionar aunque no haya peatones en el área de detección.
• Al retroceder hacia el borde de la carretera o un bache en la carretera• Al retroceder hacia una pendiente/declive
• Si la parte trasera del vehículo se eleva o desciende por el peso de la carga trans-portada
• Si se instala un protector de parachoques, como una moldura adicional, en el para-choques trasero
• Si se ha cambiado la orientación de la cámara trasera• Si se instala una anilla de remolque en la
parte trasera del vehículo • Cuando cae agua sobre la lente de la cámara trasera
• Cuando la cámara trasera está oscurecida (por suciedad, nieve, hielo, etc.) o rayada• Si hay una luz intermitente en el área de
detección, como los intermitentes de emergencia de otro vehículo• Cuando se utilizan cadenas o un kit de
emergencia para la reparación de pincha- zos
●Situaciones en las que la función de detec-ción de la cámara trasera puede ser difícil de notar
• Es posible que sea difícil oír el avisador acústico si el área circundante es ruidosa, el volumen del sistema de audio es alto, se
está utilizando el sistema de aire acondi- cionado, etc.• Si la temperatura en el habitáculo es muy
alta o baja, la pantalla del sistema de audio puede no funcionar correctamente.
