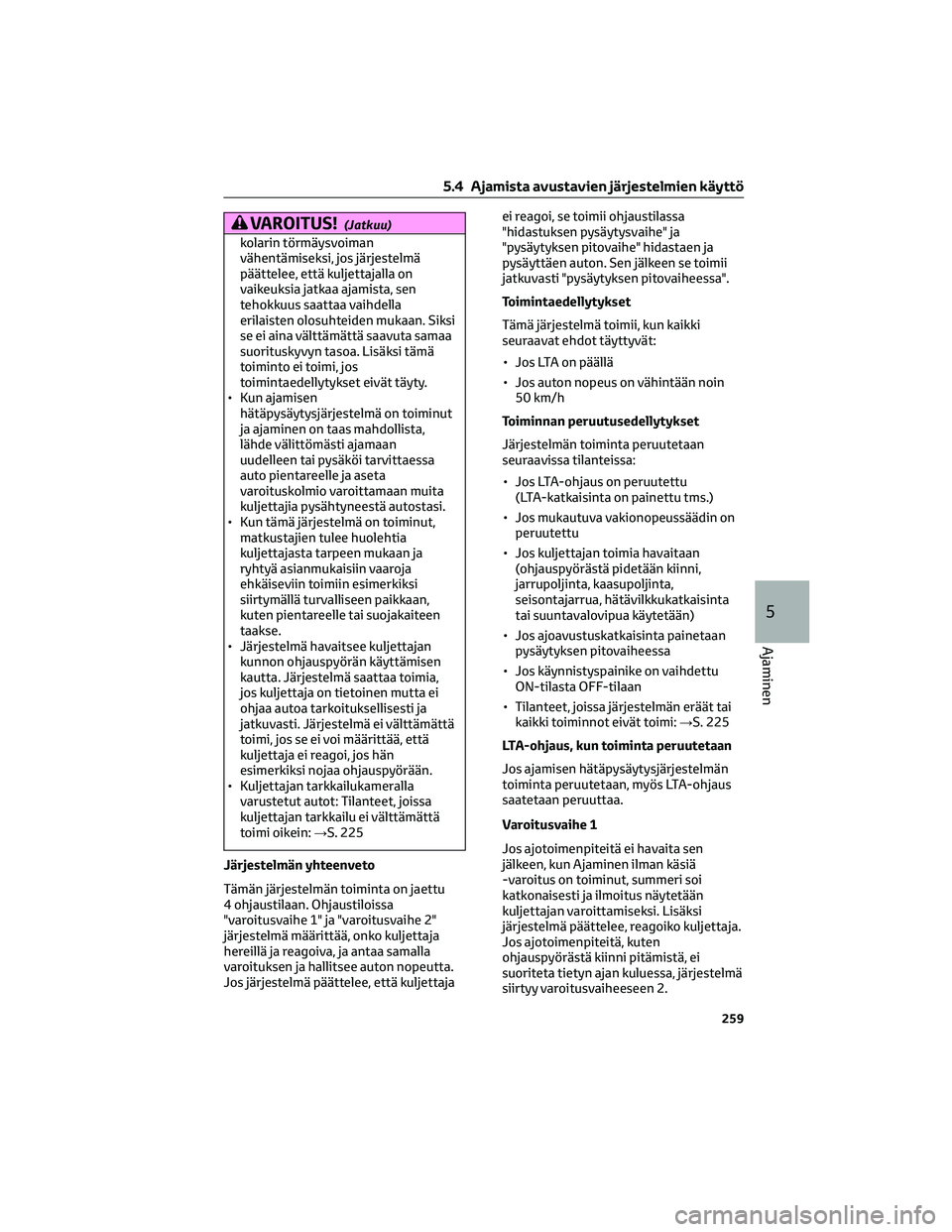

VAROITUS!(Jatkuu)
kolarin törmäysvoiman
vähentämiseksi, jos järjestelmä
päättelee, että kuljettajalla on
vaikeuksia jatkaa ajamista, sen
tehokkuus saattaa vaihdella
erilaisten olosuhteiden mukaan. Siksi
se ei aina välttämättä saavuta samaa
suorituskyvyn tasoa. Lisäksi tämä
toiminto ei toimi, jos
toimintaedellytykset eivät täyty.
• Kun ajamisen
hätäpysäytysjärjestelmä on toiminut
ja ajaminen on taas mahdollista,
lähde välittömästi ajamaan
uudelleen tai pysäköi tarvittaessa
auto pientareelle ja aseta
varoituskolmio varoittamaan muita
kuljettajia pysähtyneestä autostasi.
• Kun tämä järjestelmä on toiminut,
matkustajien tulee huolehtia
kuljettajasta tarpeen mukaan ja
ryhtyä asianmukaisiin vaaroja
ehkäiseviin toimiin esimerkiksi
siirtymällä turvalliseen paikkaan,
kuten pientareelle tai suojakaiteen
taakse.
• Järjestelmä havaitsee kuljettajan
kunnon ohjauspyörän käyttämisen
kautta. Järjestelmä saattaa toimia,
jos kuljettaja on tietoinen mutta ei
ohjaa autoa tarkoituksellisesti ja
jatkuvasti. Järjestelmä ei välttämättä
toimi, jos se ei voi määrittää, että
kuljettaja ei reagoi, jos hän
esimerkiksi nojaa ohjauspyörään.
• Kuljettajan tarkkailukameralla
varustetut autot: Tilanteet, joissa
kuljettajan tarkkailu ei välttämättä
toimi oikein:→S. 225
Järjestelmän yhteenveto
Tämän järjestelmän toiminta on jaettu
4 ohjaustilaan. Ohjaustiloissa
"varoitusvaihe 1" ja "varoitusvaihe 2"
järjestelmä määrittää, onko kuljettaja
hereillä ja reagoiva, ja antaa samalla
varoituksen ja hallitsee auton nopeutta.
Jos järjestelmä päättelee, että kuljettajaei reagoi, se toimii ohjaustilassa
"hidastuksen pysäytysvaihe" ja
"pysäytyksen pitovaihe" hidastaen ja
pysäyttäen auton. Sen jälkeen se toimii
jatkuvasti "pysäytyksen pitovaiheessa".
Toimintaedellytykset
Tämä järjestelmä toimii, kun kaikki
seuraavat ehdot täyttyvät:
• Jos LTA on päällä
• Jos auton nopeus on vähintään noin
50 km/h
Toiminnan peruutusedellytykset
Järjestelmän toiminta peruutetaan
seuraavissa tilanteissa:
• Jos LTA-ohjaus on peruutettu
(LTA-katkaisinta on painettu tms.)
• Jos mukautuva vakionopeussäädin on
peruutettu
• Jos kuljettajan toimia havaitaan
(ohjauspyörästä pidetään kiinni,
jarrupoljinta, kaasupoljinta,
seisontajarrua, hätävilkkukatkaisinta
tai suuntavalovipua käytetään)
• Jos ajoavustuskatkaisinta painetaan
pysäytyksen pitovaiheessa
• Jos käynnistyspainike on vaihdettu
ON-tilasta OFF-tilaan
• Tilanteet, joissa järjestelmän eräät tai
kaikki toiminnot eivät toimi:→S. 225
LTA-ohjaus, kun toiminta peruutetaan
Jos ajamisen hätäpysäytysjärjestelmän
toiminta peruutetaan, myös LTA-ohjaus
saatetaan peruuttaa.
Varoitusvaihe 1
Jos ajotoimenpiteitä ei havaita sen
jälkeen, kun Ajaminen ilman käsiä
-varoitus on toiminut, summeri soi
katkonaisesti ja ilmoitus näytetään
kuljettajan varoittamiseksi. Lisäksi
järjestelmä päättelee, reagoiko kuljettaja.
Jos ajotoimenpiteitä, kuten
ohjauspyörästä kiinni pitämistä, ei
suoriteta tietyn ajan kuluessa, järjestelmä
siirtyy varoitusvaiheeseen 2.
5.4 Ajamista avustavien järjestelmien käyttö
259
5
Ajaminen

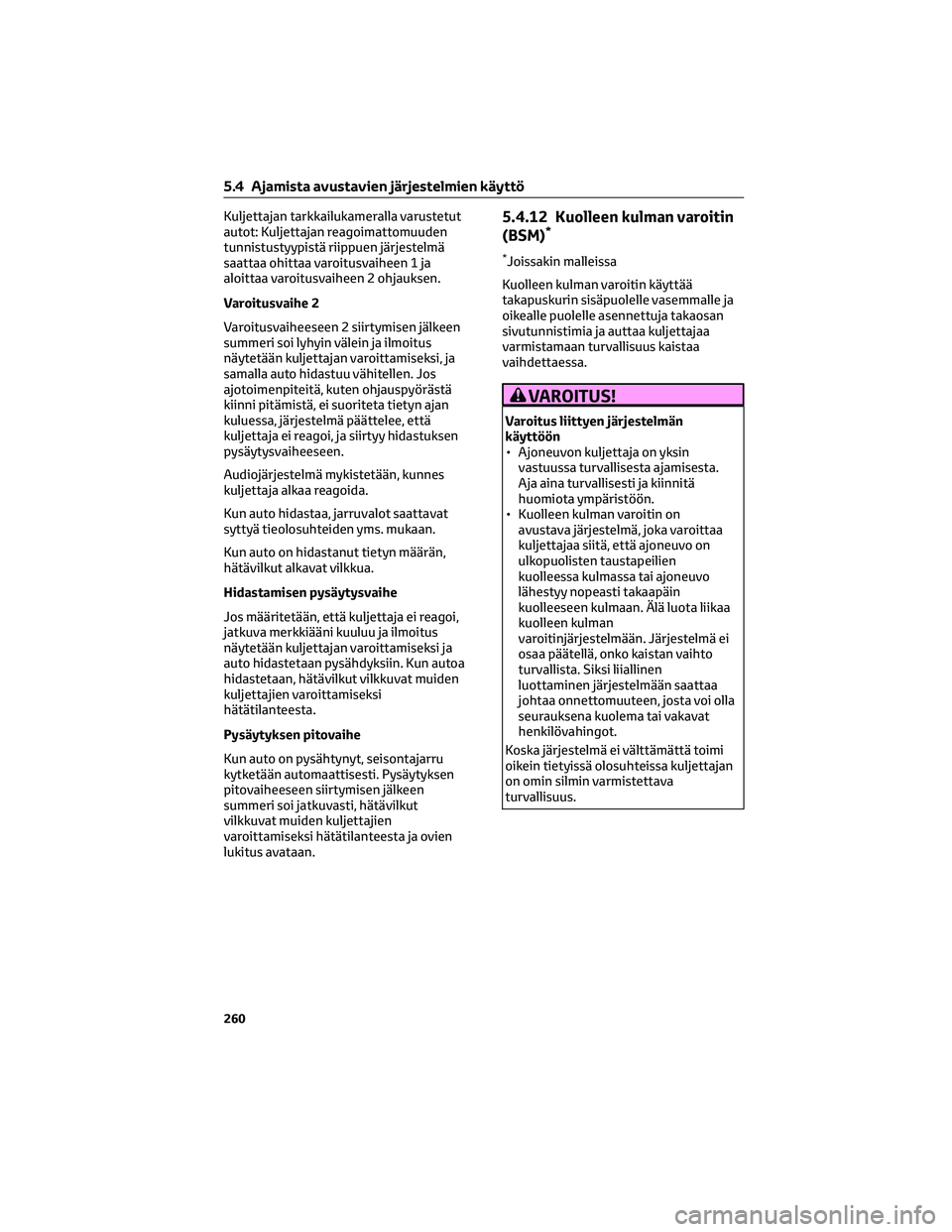

Kuljettajan tarkkailukameralla varustetut
autot: Kuljettajan reagoimattomuuden
tunnistustyypistä riippuen järjestelmä
saattaa ohittaa varoitusvaiheen 1 ja
aloittaa varoitusvaiheen 2 ohjauksen.
Varoitusvaihe 2
Varoitusvaiheeseen 2 siirtymisen jälkeen
summeri soi lyhyin välein ja ilmoitus
näytetään kuljettajan varoittamiseksi, ja
samalla auto hidastuu vähitellen. Jos
ajotoimenpiteitä, kuten ohjauspyörästä
kiinni pitämistä, ei suoriteta tietyn ajan
kuluessa, järjestelmä päättelee, että
kuljettaja ei reagoi, ja siirtyy hidastuksen
pysäytysvaiheeseen.
Audiojärjestelmä mykistetään, kunnes
kuljettaja alkaa reagoida.
Kun auto hidastaa, jarruvalot saattavat
syttyä tieolosuhteiden yms. mukaan.
Kun auto on hidastanut tietyn määrän,
hätävilkut alkavat vilkkua.
Hidastamisen pysäytysvaihe
Jos määritetään, että kuljettaja ei reagoi,
jatkuva merkkiääni kuuluu ja ilmoitus
näytetään kuljettajan varoittamiseksi ja
auto hidastetaan pysähdyksiin. Kun autoa
hidastetaan, hätävilkut vilkkuvat muiden
kuljettajien varoittamiseksi
hätätilanteesta.
Pysäytyksen pitovaihe
Kun auto on pysähtynyt, seisontajarru
kytketään automaattisesti. Pysäytyksen
pitovaiheeseen siirtymisen jälkeen
summeri soi jatkuvasti, hätävilkut
vilkkuvat muiden kuljettajien
varoittamiseksi hätätilanteesta ja ovien
lukitus avataan.5.4.12 Kuolleen kulman varoitin
(BSM)*
*Joissakin malleissa
Kuolleen kulman varoitin käyttää
takapuskurin sisäpuolelle vasemmalle ja
oikealle puolelle asennettuja takaosan
sivutunnistimia ja auttaa kuljettajaa
varmistamaan turvallisuus kaistaa
vaihdettaessa.
VAROITUS!
Varoitus liittyen järjestelmän
käyttöön
• Ajoneuvon kuljettaja on yksin
vastuussa turvallisesta ajamisesta.
Aja aina turvallisesti ja kiinnitä
huomiota ympäristöön.
• Kuolleen kulman varoitin on
avustava järjestelmä, joka varoittaa
kuljettajaa siitä, että ajoneuvo on
ulkopuolisten taustapeilien
kuolleessa kulmassa tai ajoneuvo
lähestyy nopeasti takaapäin
kuolleeseen kulmaan. Älä luota liikaa
kuolleen kulman
varoitinjärjestelmään. Järjestelmä ei
osaa päätellä, onko kaistan vaihto
turvallista. Siksi liiallinen
luottaminen järjestelmään saattaa
johtaa onnettomuuteen, josta voi olla
seurauksena kuolema tai vakavat
henkilövahingot.
Koska järjestelmä ei välttämättä toimi
oikein tietyissä olosuhteissa kuljettajan
on omin silmin varmistettava
turvallisuus.
5.4 Ajamista avustavien järjestelmien käyttö
260

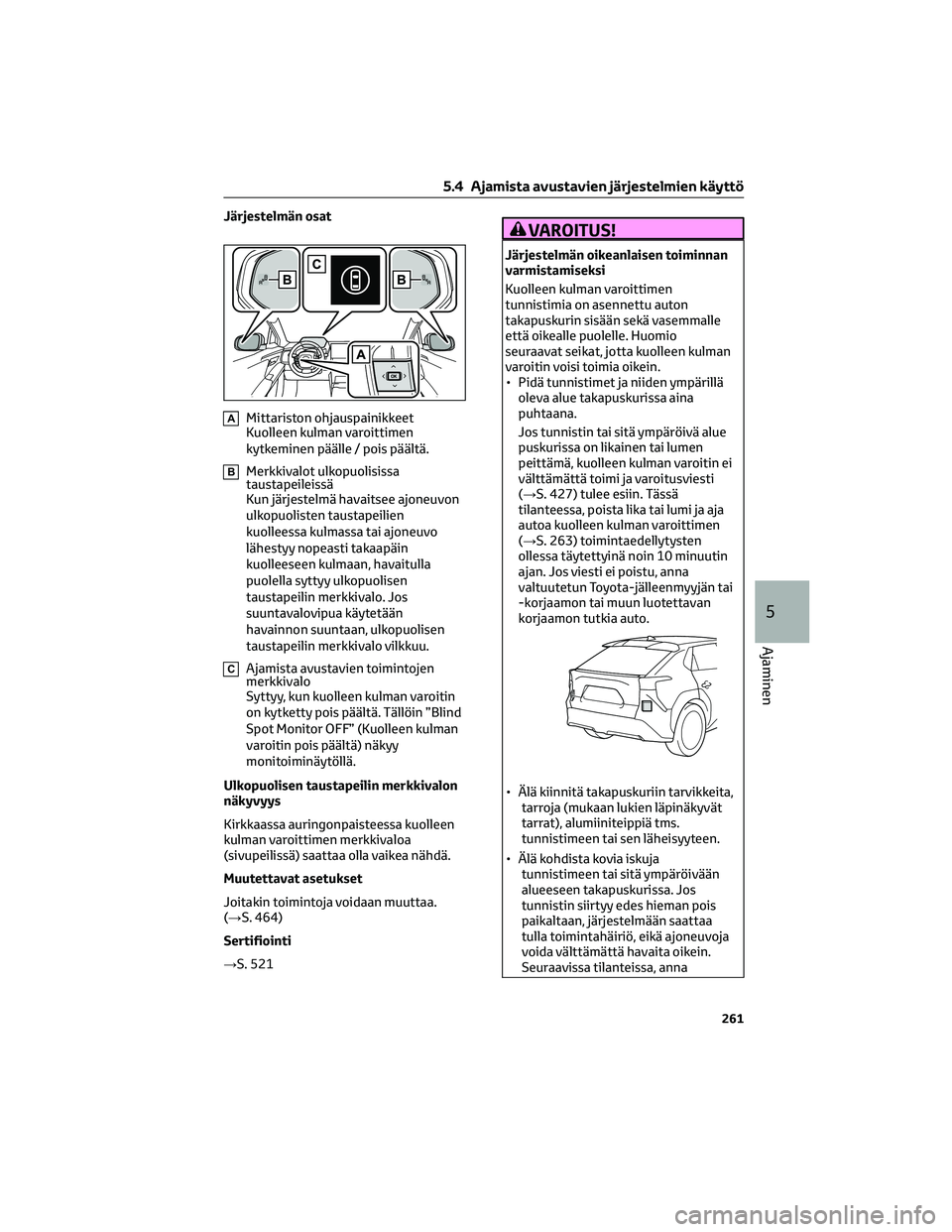

Järjestelmän osat
AMittariston ohjauspainikkeet
Kuolleen kulman varoittimen
kytkeminen päälle / pois päältä.
BMerkkivalot ulkopuolisissa
taustapeileissä
Kun järjestelmä havaitsee ajoneuvon
ulkopuolisten taustapeilien
kuolleessa kulmassa tai ajoneuvo
lähestyy nopeasti takaapäin
kuolleeseen kulmaan, havaitulla
puolella syttyy ulkopuolisen
taustapeilin merkkivalo. Jos
suuntavalovipua käytetään
havainnon suuntaan, ulkopuolisen
taustapeilin merkkivalo vilkkuu.
CAjamista avustavien toimintojen
merkkivalo
Syttyy, kun kuolleen kulman varoitin
on kytketty pois päältä. Tällöin ”Blind
Spot Monitor OFF” (Kuolleen kulman
varoitin pois päältä) näkyy
monitoiminäytöllä.
Ulkopuolisen taustapeilin merkkivalon
näkyvyys
Kirkkaassa auringonpaisteessa kuolleen
kulman varoittimen merkkivaloa
(sivupeilissä) saattaa olla vaikea nähdä.
Muutettavat asetukset
Joitakin toimintoja voidaan muuttaa.
(→S. 464)
Sertifiointi
→S. 521
VAROITUS!
Järjestelmän oikeanlaisen toiminnan
varmistamiseksi
Kuolleen kulman varoittimen
tunnistimia on asennettu auton
takapuskurin sisään sekä vasemmalle
että oikealle puolelle. Huomio
seuraavat seikat, jotta kuolleen kulman
varoitin voisi toimia oikein.
• Pidä tunnistimet ja niiden ympärillä
oleva alue takapuskurissa aina
puhtaana.
Jos tunnistin tai sitä ympäröivä alue
puskurissa on likainen tai lumen
peittämä, kuolleen kulman varoitin ei
välttämättä toimi ja varoitusviesti
(→S. 427) tulee esiin. Tässä
tilanteessa, poista lika tai lumi ja aja
autoa kuolleen kulman varoittimen
(→S. 263) toimintaedellytysten
ollessa täytettyinä noin 10 minuutin
ajan. Jos viesti ei poistu, anna
valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon tutkia auto.
• Älä kiinnitä takapuskuriin tarvikkeita,
tarroja (mukaan lukien läpinäkyvät
tarrat), alumiiniteippiä tms.
tunnistimeen tai sen läheisyyteen.
• Älä kohdista kovia iskuja
tunnistimeen tai sitä ympäröivään
alueeseen takapuskurissa. Jos
tunnistin siirtyy edes hieman pois
paikaltaan, järjestelmään saattaa
tulla toimintahäiriö, eikä ajoneuvoja
voida välttämättä havaita oikein.
Seuraavissa tilanteissa, anna
5.4 Ajamista avustavien järjestelmien käyttö
261
5
Ajaminen

VAROITUS!(Jatkuu)
valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon tutkia auto.
– Tunnistimeen tai sitä ympäröivään
alueeseen on kohdistunut
voimakas isku.
– Jos tunnistinta ympäröivä alue on
naarmuuntunut tai kolhiintunut tai
osia sen ympäriltä puuttuu.
• Älä pura tunnistinta.
• Älä tee muutoksia tunnistimeen tai
sen ympärillä olevaan alueeseen
takapuskurissa.
• Jos tunnistin tai takapuskuri on
irrotettava ja asennettava tai
vaihdettava, ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
VAROITUS!(Jatkuu)
• Älä maalaa takapuskuria millään
muulla maalilla kuin virallisella
Toyota-maalilla.
Kuolleen kulman varoittimen
kytkeminen päälle/pois
Kuolleen kulman varoitin voidaan kytkeä
päälle/pois päältä kohdassa
monitoiminäytöllä. (→S. 136)
Kun kuolleen kulman varoitin on pois
päältä, ajamista avustavien toimintojen
merkkivalo (→s. 129) syttyy. Tällöin
“Blind Spot Monitor OFF” (Kuolleen
kulman varoitin pois päältä) näkyy
monitoiminäytöllä.
Kuolleen kulman varoitintoiminto
kytkeytyy päälle aina, kun ON-virtatila
valitaan.
Kuolleen kulman varoittimen toiminta
Ajoneuvot, jotka kuolleen kulman varoitin voi havaita
Kuolleen kulman varoitin käyttää takana sivulla olevia tutkatunnistimia, jotka havaitsevat
takaa tulevia ajoneuvoja auton viereisillä kaistoilla ja osoittavat kuljettajalle niiden
läsnäolon ulkopuolisissa peileissä olevien merkkivalojen välityksellä.
AAjoneuvot, jotka kulkevat alueilla,
jotka eivät näy ulkopuolisista
taustapeileistä (kuolleet kulmat)BAjoneuvot, jotka lähestyvät takaa
nopeasti alueilla, jotka eivät näy
ulkopuolisista taustapeileistä
(kuolleet kulmat)
5.4 Ajamista avustavien järjestelmien käyttö
262

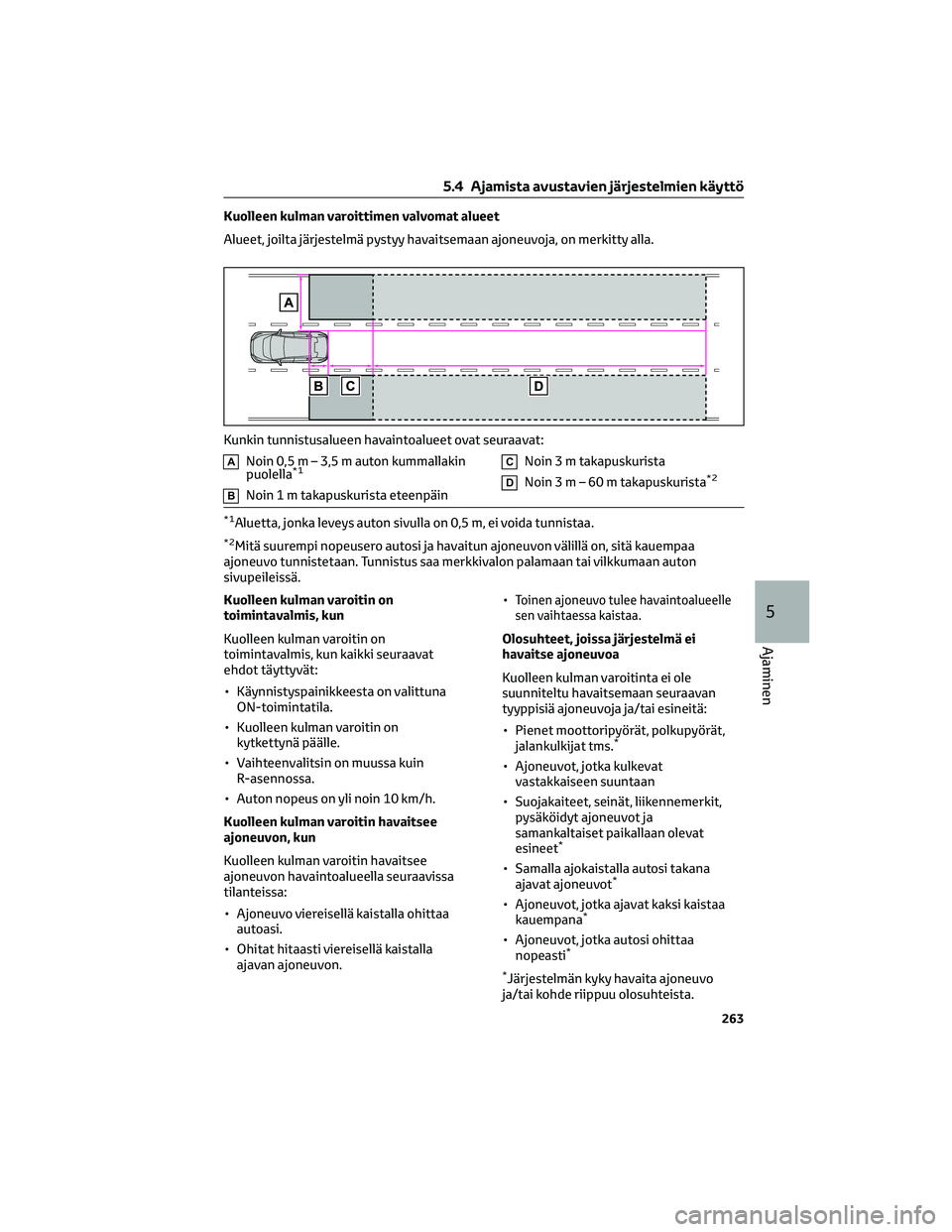

Kuolleen kulman varoittimen valvomat alueet
Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty alla.
ANoin 0,5 m – 3,5 m auton kummallakin
puolella*1
BNoin 1 m takapuskurista eteenpäin
CNoin 3 m takapuskurista
DNoin3m–60mtakapuskurista*2
*1Aluetta, jonka leveys auton sivulla on 0,5 m, ei voida tunnistaa.
*2Mitä suurempi nopeusero autosi ja havaitun ajoneuvon välillä on, sitä kauempaa
ajoneuvo tunnistetaan. Tunnistus saa merkkivalon palamaan tai vilkkumaan auton
sivupeileissä.
Kuolleen kulman varoitin on
toimintavalmis, kun
Kuolleen kulman varoitin on
toimintavalmis, kun kaikki seuraavat
ehdot täyttyvät:
• Käynnistyspainikkeesta on valittuna
ON-toimintatila.
• Kuolleen kulman varoitin on
kytkettynä päälle.
• Vaihteenvalitsin on muussa kuin
R-asennossa.
• Auton nopeus on yli noin 10 km/h.
Kuolleen kulman varoitin havaitsee
ajoneuvon, kun
Kuolleen kulman varoitin havaitsee
ajoneuvon havaintoalueella seuraavissa
tilanteissa:
• Ajoneuvo viereisellä kaistalla ohittaa
autoasi.
• Ohitat hitaasti viereisellä kaistalla
ajavan ajoneuvon.•
Toinen ajoneuvo tulee havaintoalueelle
sen vaihtaessa kaistaa.
Olosuhteet, joissa järjestelmä ei
havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole
suunniteltu havaitsemaan seuraavan
tyyppisiä ajoneuvoja ja/tai esineitä:
• Pienet moottoripyörät, polkupyörät,
jalankulkijat tms.
*
• Ajoneuvot, jotka kulkevat
vastakkaiseen suuntaan
• Suojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja
samankaltaiset paikallaan olevat
esineet
*
• Samalla ajokaistalla autosi takana
ajavat ajoneuvot*
• Ajoneuvot, jotka ajavat kaksi kaistaa
kauempana*
• Ajoneuvot, jotka autosi ohittaa
nopeasti*
*
Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
Kunkin tunnistusalueen havaintoalueet ovat seuraavat:
5.4 Ajamista avustavien järjestelmien käyttö
263
5
Ajaminen

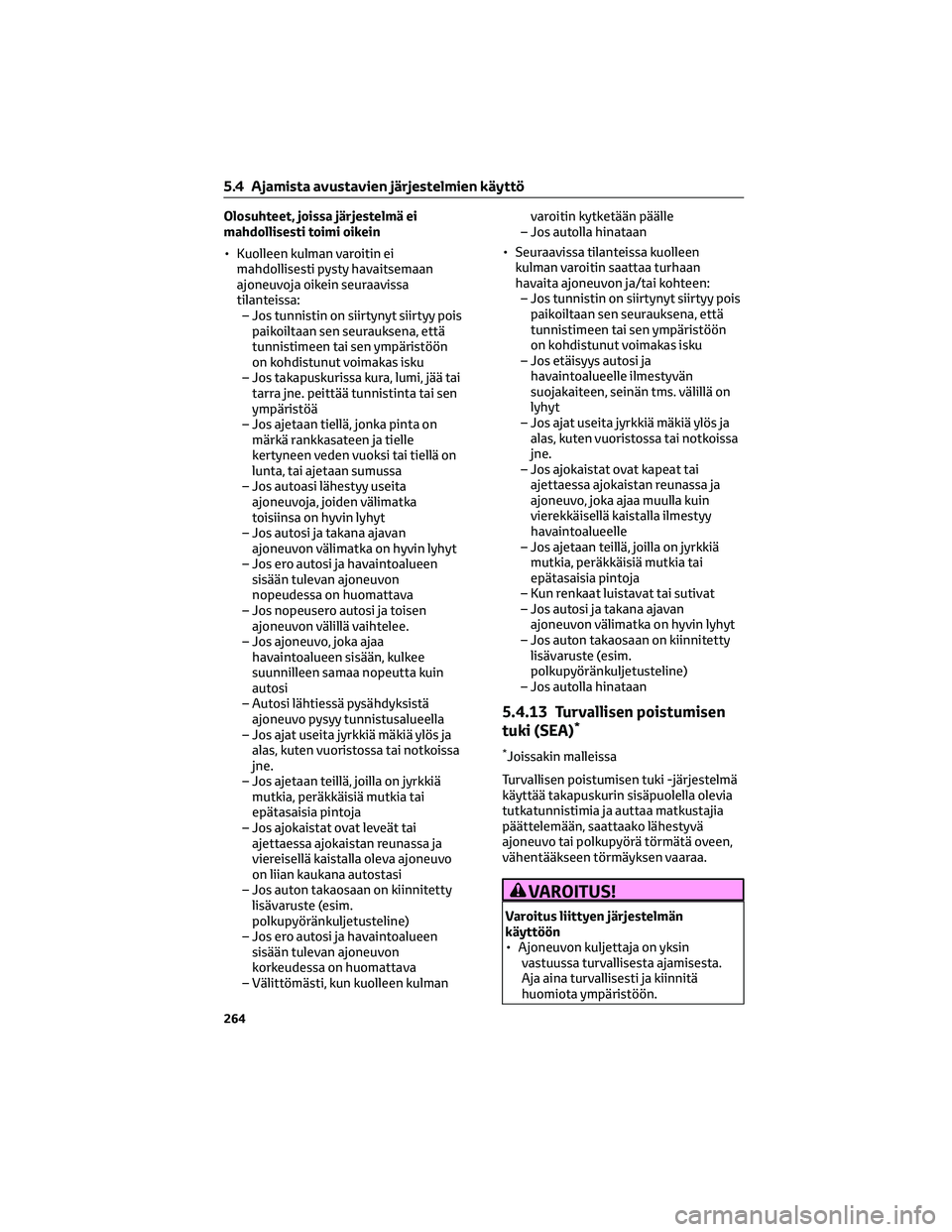

Olosuhteet, joissa järjestelmä ei
mahdollisesti toimi oikein
• Kuolleen kulman varoitin ei
mahdollisesti pysty havaitsemaan
ajoneuvoja oikein seuraavissa
tilanteissa:
– Jos tunnistin on siirtynyt siirtyy pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön
on kohdistunut voimakas isku
– Jos takapuskurissa kura, lumi, jää tai
tarra jne. peittää tunnistinta tai sen
ympäristöä
– Jos ajetaan tiellä, jonka pinta on
märkä rankkasateen ja tielle
kertyneen veden vuoksi tai tiellä on
lunta, tai ajetaan sumussa
– Jos autoasi lähestyy useita
ajoneuvoja, joiden välimatka
toisiinsa on hyvin lyhyt
– Jos autosi ja takana ajavan
ajoneuvon välimatka on hyvin lyhyt
– Jos ero autosi ja havaintoalueen
sisään tulevan ajoneuvon
nopeudessa on huomattava
– Jos nopeusero autosi ja toisen
ajoneuvon välillä vaihtelee.
– Jos ajoneuvo, joka ajaa
havaintoalueen sisään, kulkee
suunnilleen samaa nopeutta kuin
autosi
– Autosi lähtiessä pysähdyksistä
ajoneuvo pysyy tunnistusalueella
– Jos ajat useita jyrkkiä mäkiä ylös ja
alas, kuten vuoristossa tai notkoissa
jne.
– Jos ajetaan teillä, joilla on jyrkkiä
mutkia, peräkkäisiä mutkia tai
epätasaisia pintoja
– Jos ajokaistat ovat leveät tai
ajettaessa ajokaistan reunassa ja
viereisellä kaistalla oleva ajoneuvo
on liian kaukana autostasi
– Jos auton takaosaan on kiinnitetty
lisävaruste (esim.
polkupyöränkuljetusteline)
– Jos ero autosi ja havaintoalueen
sisään tulevan ajoneuvon
korkeudessa on huomattava
– Välittömästi, kun kuolleen kulmanvaroitin kytketään päälle
– Jos autolla hinataan
• Seuraavissa tilanteissa kuolleen
kulman varoitin saattaa turhaan
havaita ajoneuvon ja/tai kohteen:
– Jos tunnistin on siirtynyt siirtyy pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön
on kohdistunut voimakas isku
– Jos etäisyys autosi ja
havaintoalueelle ilmestyvän
suojakaiteen, seinän tms. välillä on
lyhyt
– Jos ajat useita jyrkkiä mäkiä ylös ja
alas, kuten vuoristossa tai notkoissa
jne.
– Jos ajokaistat ovat kapeat tai
ajettaessa ajokaistan reunassa ja
ajoneuvo, joka ajaa muulla kuin
vierekkäisellä kaistalla ilmestyy
havaintoalueelle
– Jos ajetaan teillä, joilla on jyrkkiä
mutkia, peräkkäisiä mutkia tai
epätasaisia pintoja
– Kun renkaat luistavat tai sutivat
– Jos autosi ja takana ajavan
ajoneuvon välimatka on hyvin lyhyt
– Jos auton takaosaan on kiinnitetty
lisävaruste (esim.
polkupyöränkuljetusteline)
– Jos autolla hinataan
5.4.13 Turvallisen poistumisen
tuki (SEA)*
*Joissakin malleissa
Turvallisen poistumisen tuki -järjestelmä
käyttää takapuskurin sisäpuolella olevia
tutkatunnistimia ja auttaa matkustajia
päättelemään, saattaako lähestyvä
ajoneuvo tai polkupyörä törmätä oveen,
vähentääkseen törmäyksen vaaraa.
VAROITUS!
Varoitus liittyen järjestelmän
käyttöön
• Ajoneuvon kuljettaja on yksin
vastuussa turvallisesta ajamisesta.
Aja aina turvallisesti ja kiinnitä
huomiota ympäristöön.
5.4 Ajamista avustavien järjestelmien käyttö
264

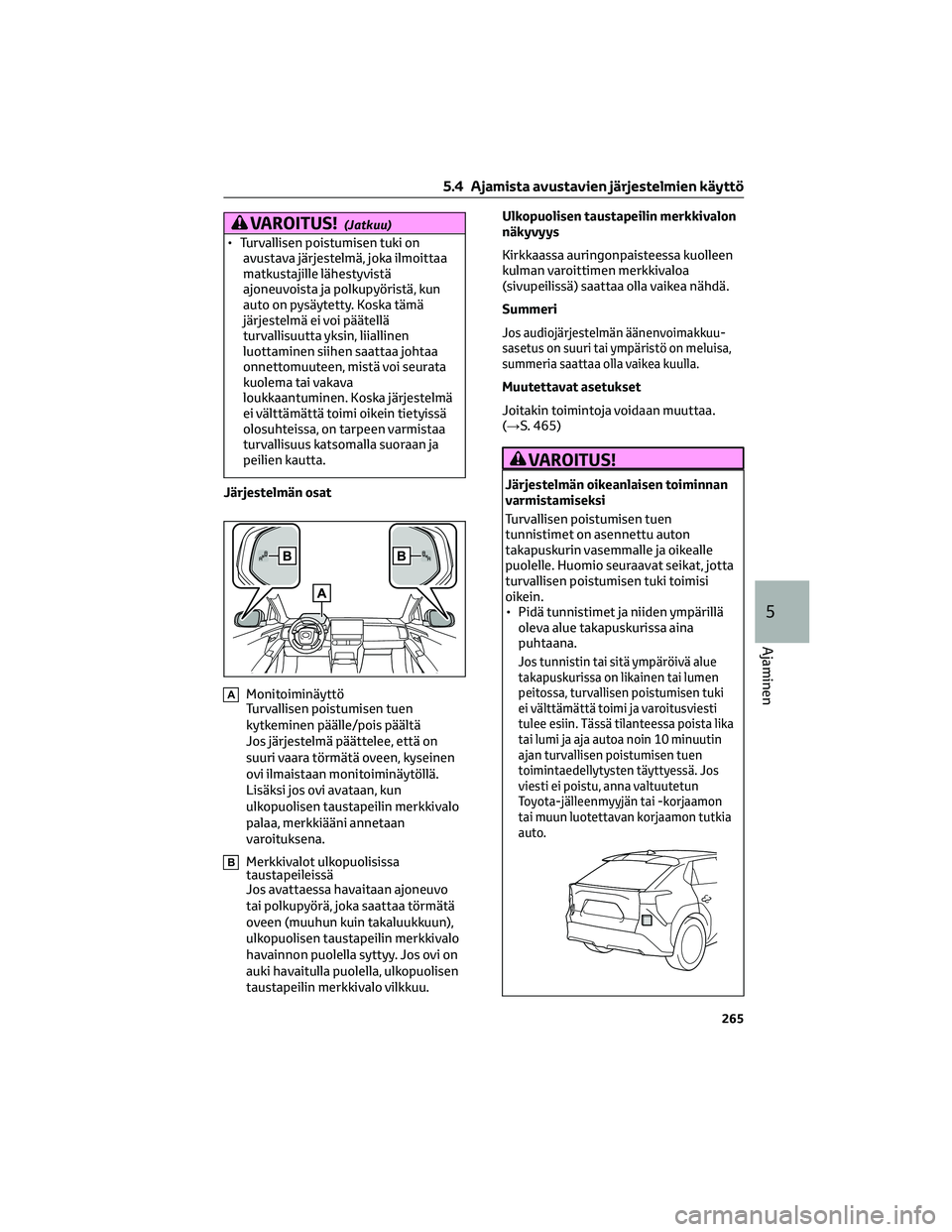

VAROITUS!(Jatkuu)
• Turvallisen poistumisen tuki on
avustava järjestelmä, joka ilmoittaa
matkustajille lähestyvistä
ajoneuvoista ja polkupyöristä, kun
auto on pysäytetty. Koska tämä
järjestelmä ei voi päätellä
turvallisuutta yksin, liiallinen
luottaminen siihen saattaa johtaa
onnettomuuteen, mistä voi seurata
kuolema tai vakava
loukkaantuminen. Koska järjestelmä
ei välttämättä toimi oikein tietyissä
olosuhteissa, on tarpeen varmistaa
turvallisuus katsomalla suoraan ja
peilien kautta.
Järjestelmän osat
AMonitoiminäyttö
Turvallisen poistumisen tuen
kytkeminen päälle/pois päältä
Jos järjestelmä päättelee, että on
suuri vaara törmätä oveen, kyseinen
ovi ilmaistaan monitoiminäytöllä.
Lisäksi jos ovi avataan, kun
ulkopuolisen taustapeilin merkkivalo
palaa, merkkiääni annetaan
varoituksena.
BMerkkivalot ulkopuolisissa
taustapeileissä
Jos avattaessa havaitaan ajoneuvo
tai polkupyörä, joka saattaa törmätä
oveen (muuhun kuin takaluukkuun),
ulkopuolisen taustapeilin merkkivalo
havainnon puolella syttyy. Jos ovi on
auki havaitulla puolella, ulkopuolisen
taustapeilin merkkivalo vilkkuu.Ulkopuolisen taustapeilin merkkivalon
näkyvyys
Kirkkaassa auringonpaisteessa kuolleen
kulman varoittimen merkkivaloa
(sivupeilissä) saattaa olla vaikea nähdä.
Summeri
Jos audiojärjestelmän äänenvoimakkuu-
sasetus on suuri tai ympäristö on meluisa,
summeria saattaa olla vaikea kuulla.
Muutettavat asetukset
Joitakin toimintoja voidaan muuttaa.
(→S. 465)
VAROITUS!
Järjestelmän oikeanlaisen toiminnan
varmistamiseksi
Turvallisen poistumisen tuen
tunnistimet on asennettu auton
takapuskurin vasemmalle ja oikealle
puolelle. Huomio seuraavat seikat, jotta
turvallisen poistumisen tuki toimisi
oikein.
• Pidä tunnistimet ja niiden ympärillä
oleva alue takapuskurissa aina
puhtaana.
Jos tunnistin tai sitä ympäröivä alue
takapuskurissa on likainen tai lumen
peitossa, turvallisen poistumisen tuki
ei välttämättä toimi ja varoitusviesti
tulee esiin. Tässä tilanteessa poista lika
tai lumi ja aja autoa noin 10 minuutin
ajan turvallisen poistumisen tuen
toimintaedellytysten täyttyessä. Jos
viesti ei poistu, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia
auto.
5.4 Ajamista avustavien järjestelmien käyttö
265
5
Ajaminen

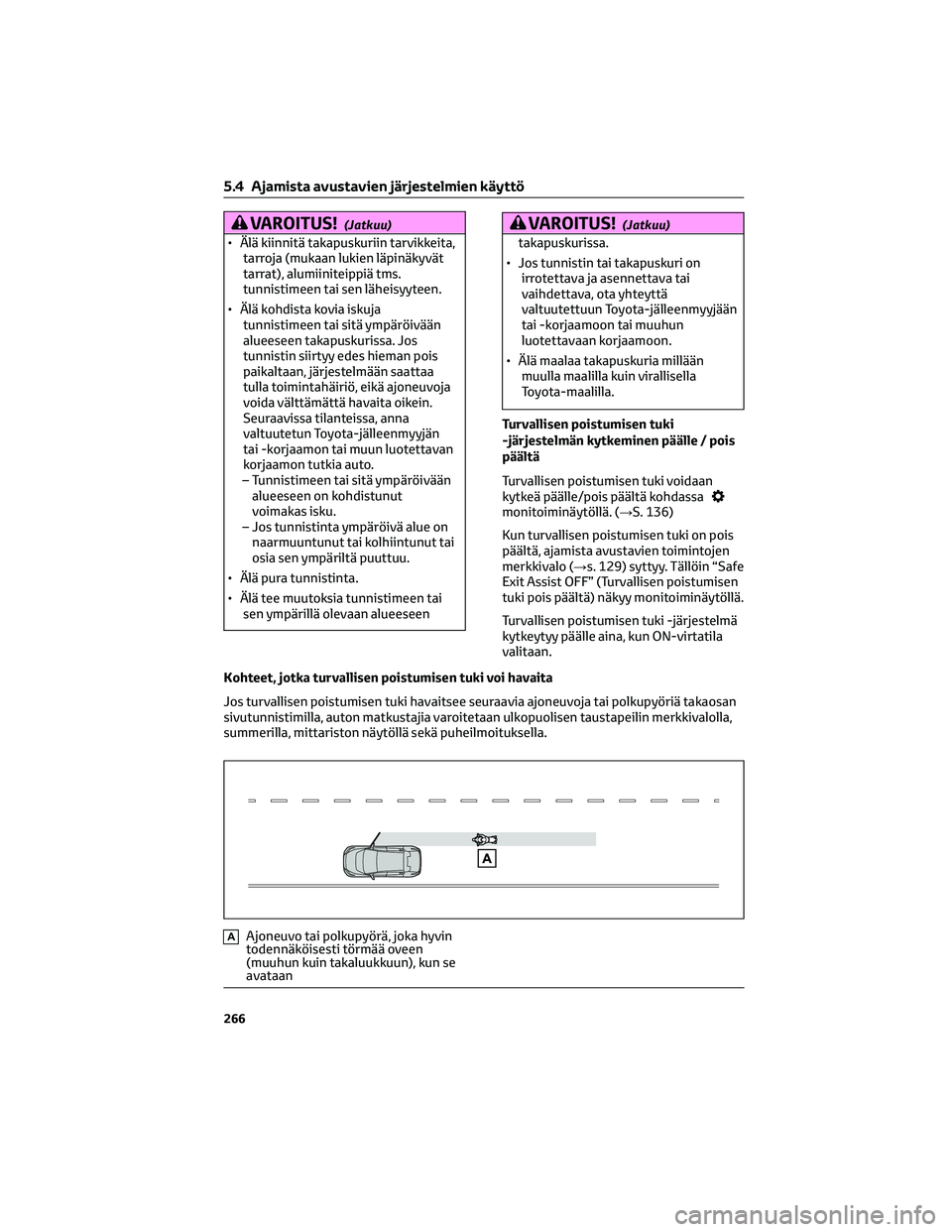

VAROITUS!(Jatkuu)
• Älä kiinnitä takapuskuriin tarvikkeita,tarroja (mukaan lukien läpinäkyvät
tarrat), alumiiniteippiä tms.
tunnistimeen tai sen läheisyyteen.
• Älä kohdista kovia iskuja tunnistimeen tai sitä ympäröivään
alueeseen takapuskurissa. Jos
tunnistin siirtyy edes hieman pois
paikaltaan, järjestelmään saattaa
tulla toimintahäiriö, eikä ajoneuvoja
voida välttämättä havaita oikein.
Seuraavissa tilanteissa, anna
valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
– Tunnistimeen tai sitä ympäröivään alueeseen on kohdistunut
voimakas isku.
– Jos tunnistinta ympäröivä alue on naarmuuntunut tai kolhiintunut tai
osia sen ympäriltä puuttuu.
• Älä pura tunnistinta.
• Älä tee muutoksia tunnistimeen tai sen ympärillä olevaan alueeseen
VAROITUS!(Jatkuu)
takapuskurissa.
• Jos tunnistin tai takapuskuri on irrotettava ja asennettava tai
vaihdettava, ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
• Älä maalaa takapuskuria millään muulla maalilla kuin virallisella
Toyota-maalilla.
Turvallisen poistumisen tuki
-järjestelmän kytkeminen päälle / pois
päältä
Turvallisen poistumisen tuki voidaan
kytkeä päälle/pois päältä kohdassa
monitoiminäytöllä. (→S. 136)
Kun turvallisen poistumisen tuki on pois
päältä, ajamista avustavien toimintojen
merkkivalo (→s. 129) syttyy. Tällöin “Safe
Exit Assist OFF” (Turvallisen poistumisen
tuki pois päältä) näkyy monitoiminäytöllä.
Turvallisen poistumisen tuki -järjestelmä
kytkeytyy päälle aina, kun ON-virtatila
valitaan.
Kohteet, jotka turvallisen poistumisen tuki voi havaita
Jos turvallisen poistumisen tuki havaitsee seuraavia ajoneuvoja tai polkupyöriä takaosan
sivutunnistimilla, auton matkustajia varoitetaan ulkopuolisen taustapeilin merkkivalolla,
summerilla, mittariston näytöllä sekä puheilmoituksella.
AAjoneuvo tai polkupyörä, joka hyvin
todennäköisesti törmää oveen
(muuhun kuin takaluukkuun), kun se
avataan
5.4 Ajamista avustavien järjestelmien käyttö
266

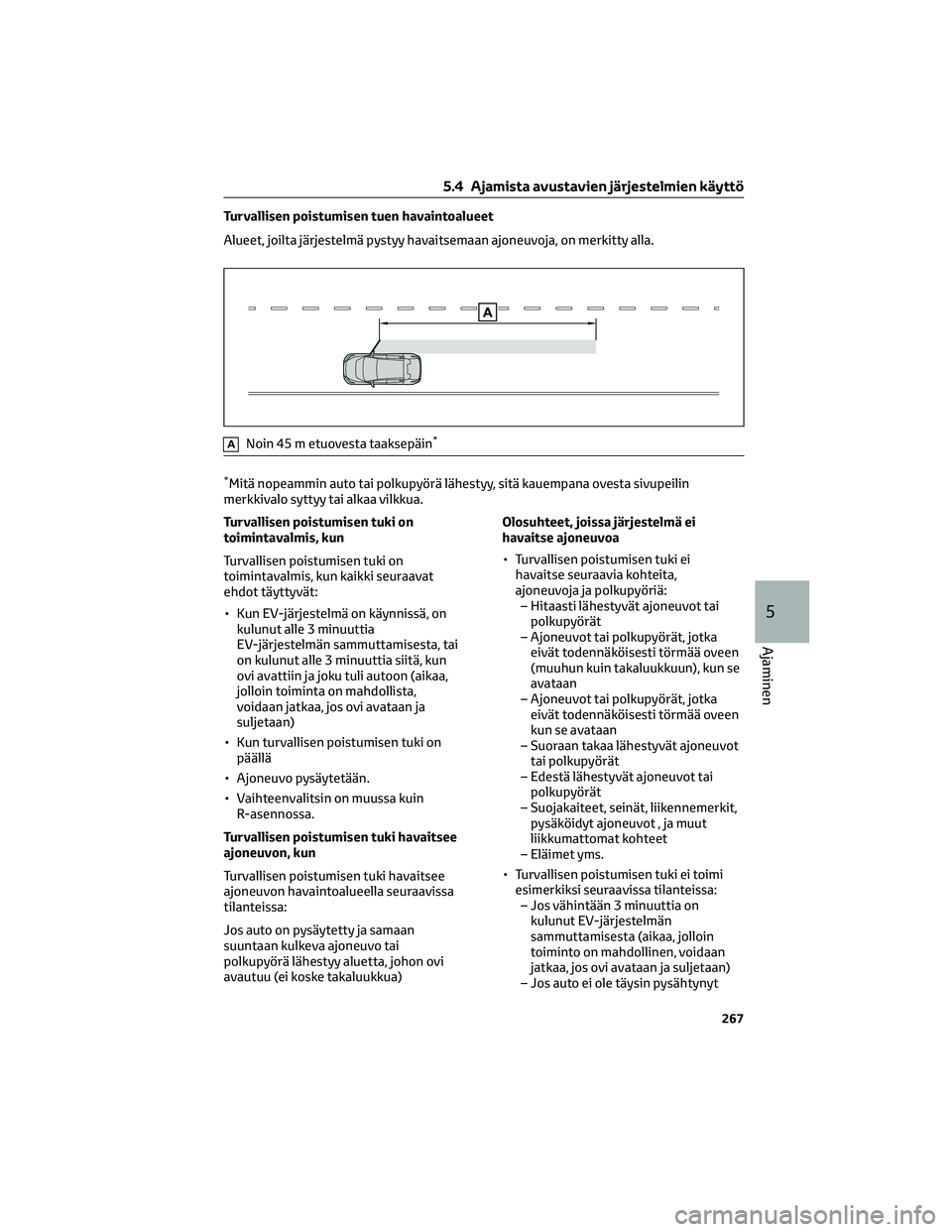

Turvallisen poistumisen tuen havaintoalueet
Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty alla.
ANoin 45 m etuovesta taaksepäin*
*Mitä nopeammin auto tai polkupyörä lähestyy, sitä kauempana ovesta sivupeilin
merkkivalo syttyy tai alkaa vilkkua.
Turvallisen poistumisen tuki on
toimintavalmis, kun
Turvallisen poistumisen tuki on
toimintavalmis, kun kaikki seuraavat
ehdot täyttyvät:
• Kun EV-järjestelmä on käynnissä, on
kulunut alle 3 minuuttia
EV-järjestelmän sammuttamisesta, tai
on kulunut alle 3 minuuttia siitä, kun
ovi avattiin ja joku tuli autoon (aikaa,
jolloin toiminta on mahdollista,
voidaan jatkaa, jos ovi avataan ja
suljetaan)
• Kun turvallisen poistumisen tuki on
päällä
• Ajoneuvo pysäytetään.
• Vaihteenvalitsin on muussa kuin
R-asennossa.
Turvallisen poistumisen tuki havaitsee
ajoneuvon, kun
Turvallisen poistumisen tuki havaitsee
ajoneuvon havaintoalueella seuraavissa
tilanteissa:
Jos auto on pysäytetty ja samaan
suuntaan kulkeva ajoneuvo tai
polkupyörä lähestyy aluetta, johon ovi
avautuu (ei koske takaluukkua)Olosuhteet, joissa järjestelmä ei
havaitse ajoneuvoa
• Turvallisen poistumisen tuki ei
havaitse seuraavia kohteita,
ajoneuvoja ja polkupyöriä:
– Hitaasti lähestyvät ajoneuvot tai
polkupyörät
– Ajoneuvot tai polkupyörät, jotka
eivät todennäköisesti törmää oveen
(muuhun kuin takaluukkuun), kun se
avataan
– Ajoneuvot tai polkupyörät, jotka
eivät todennäköisesti törmää oveen
kun se avataan
– Suoraan takaa lähestyvät ajoneuvot
tai polkupyörät
– Edestä lähestyvät ajoneuvot tai
polkupyörät
– Suojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot , ja muut
liikkumattomat kohteet
– Eläimet yms.
• Turvallisen poistumisen tuki ei toimi
esimerkiksi seuraavissa tilanteissa:
– Jos vähintään 3 minuuttia on
kulunut EV-järjestelmän
sammuttamisesta (aikaa, jolloin
toiminto on mahdollinen, voidaan
jatkaa, jos ovi avataan ja suljetaan)
– Jos auto ei ole täysin pysähtynyt
5.4 Ajamista avustavien järjestelmien käyttö
267
5
Ajaminen

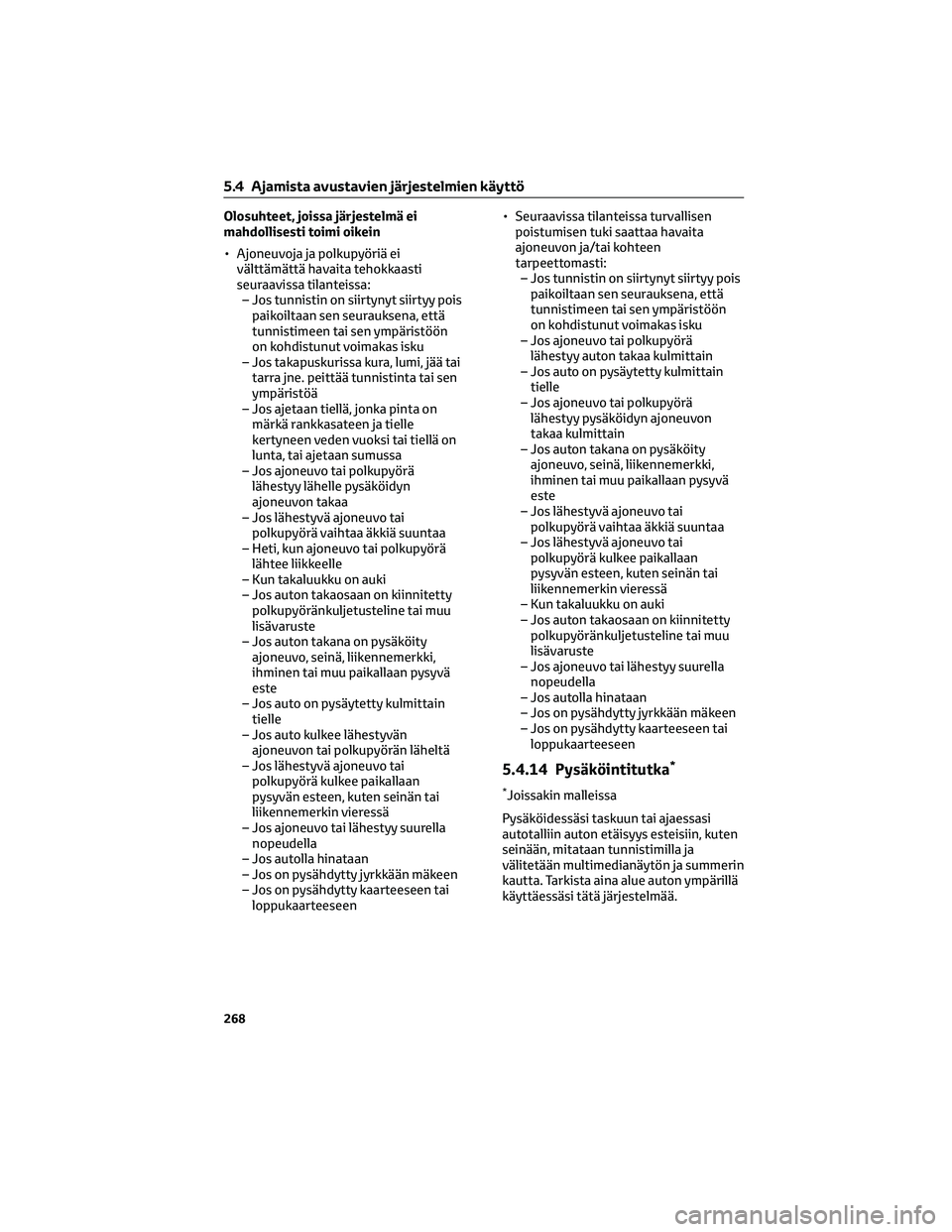

Olosuhteet, joissa järjestelmä ei
mahdollisesti toimi oikein
• Ajoneuvoja ja polkupyöriä ei
välttämättä havaita tehokkaasti
seuraavissa tilanteissa:
– Jos tunnistin on siirtynyt siirtyy pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön
on kohdistunut voimakas isku
– Jos takapuskurissa kura, lumi, jää tai
tarra jne. peittää tunnistinta tai sen
ympäristöä
– Jos ajetaan tiellä, jonka pinta on
märkä rankkasateen ja tielle
kertyneen veden vuoksi tai tiellä on
lunta, tai ajetaan sumussa
– Jos ajoneuvo tai polkupyörä
lähestyy lähelle pysäköidyn
ajoneuvon takaa
– Jos lähestyvä ajoneuvo tai
polkupyörä vaihtaa äkkiä suuntaa
– Heti, kun ajoneuvo tai polkupyörä
lähtee liikkeelle
– Kun takaluukku on auki
– Jos auton takaosaan on kiinnitetty
polkupyöränkuljetusteline tai muu
lisävaruste
– Jos auton takana on pysäköity
ajoneuvo, seinä, liikennemerkki,
ihminen tai muu paikallaan pysyvä
este
– Jos auto on pysäytetty kulmittain
tielle
– Jos auto kulkee lähestyvän
ajoneuvon tai polkupyörän läheltä
– Jos lähestyvä ajoneuvo tai
polkupyörä kulkee paikallaan
pysyvän esteen, kuten seinän tai
liikennemerkin vieressä
– Jos ajoneuvo tai lähestyy suurella
nopeudella
– Jos autolla hinataan
– Jos on pysähdytty jyrkkään mäkeen
– Jos on pysähdytty kaarteeseen tai
loppukaarteeseen• Seuraavissa tilanteissa turvallisen
poistumisen tuki saattaa havaita
ajoneuvon ja/tai kohteen
tarpeettomasti:
– Jos tunnistin on siirtynyt siirtyy pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön
on kohdistunut voimakas isku
– Jos ajoneuvo tai polkupyörä
lähestyy auton takaa kulmittain
– Jos auto on pysäytetty kulmittain
tielle
– Jos ajoneuvo tai polkupyörä
lähestyy pysäköidyn ajoneuvon
takaa kulmittain
– Jos auton takana on pysäköity
ajoneuvo, seinä, liikennemerkki,
ihminen tai muu paikallaan pysyvä
este
– Jos lähestyvä ajoneuvo tai
polkupyörä vaihtaa äkkiä suuntaa
– Jos lähestyvä ajoneuvo tai
polkupyörä kulkee paikallaan
pysyvän esteen, kuten seinän tai
liikennemerkin vieressä
– Kun takaluukku on auki
– Jos auton takaosaan on kiinnitetty
polkupyöränkuljetusteline tai muu
lisävaruste
– Jos ajoneuvo tai lähestyy suurella
nopeudella
– Jos autolla hinataan
– Jos on pysähdytty jyrkkään mäkeen
– Jos on pysähdytty kaarteeseen tai
loppukaarteeseen
5.4.14 Pysäköintitutka*
*Joissakin malleissa
Pysäköidessäsi taskuun tai ajaessasi
autotalliin auton etäisyys esteisiin, kuten
seinään, mitataan tunnistimilla ja
välitetään multimedianäytön ja summerin
kautta. Tarkista aina alue auton ympärillä
käyttäessäsi tätä järjestelmää.
5.4 Ajamista avustavien järjestelmien käyttö
268
