display TOYOTA BZ4X 2023 Bruksanvisningar (in Swedish)

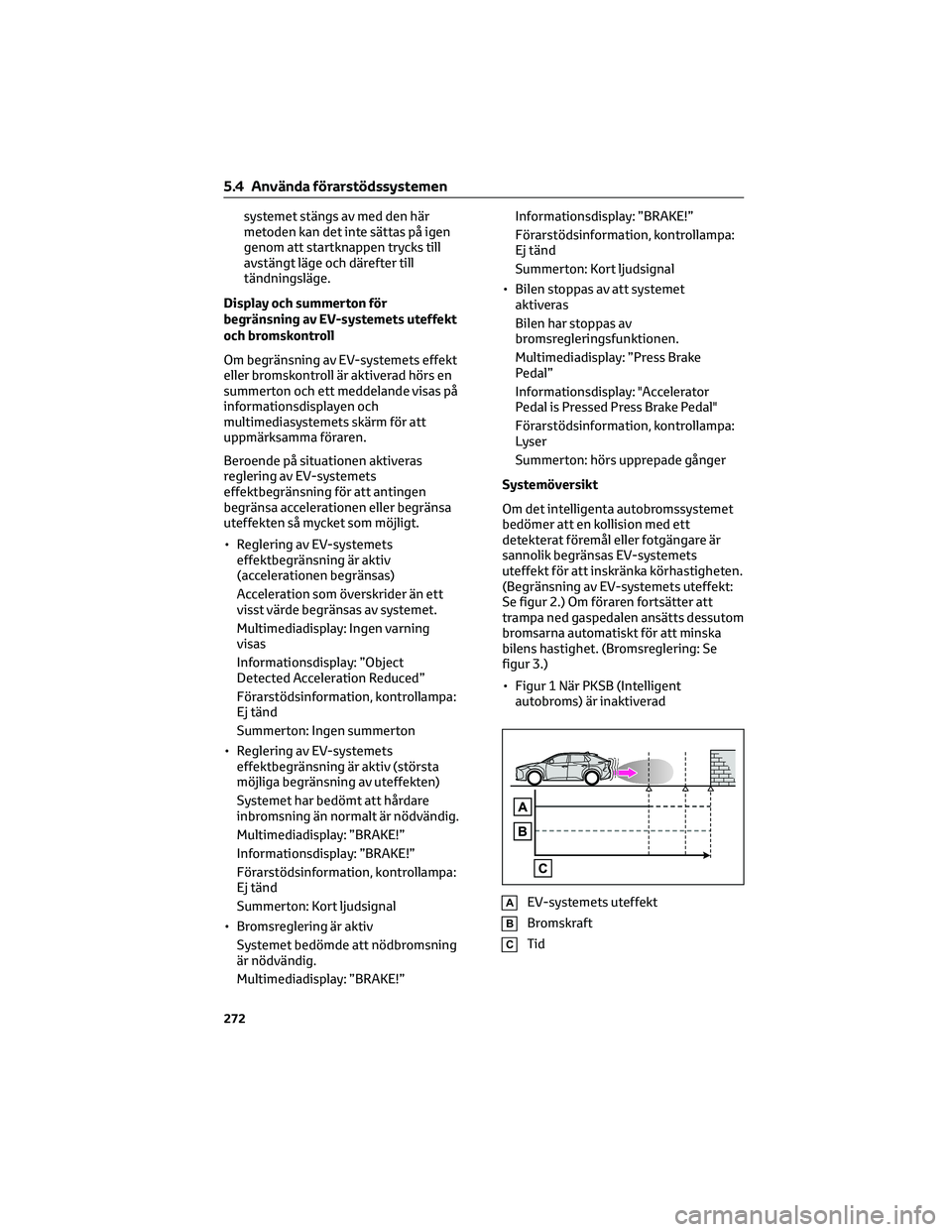

systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
Display och summerton för
begränsning av EV-systemets uteffekt
och bromskontroll
Om begränsning av EV-systemets effekt
eller bromskontroll är aktiverad hörs en
summerton och ett meddelande visas på
informationsdisplayen och
multimediasystemets skärm för att
uppmärksamma föraren.
Beroende på situationen aktiveras
reglering av EV-systemets
effektbegränsning för att antingen
begränsa accelerationen eller begränsa
uteffekten så mycket som möjligt.
• Reglering av EV-systemets
effektbegränsning är aktiv
(accelerationen begränsas)
Acceleration som överskrider än ett
visst värde begränsas av systemet.
Multimediadisplay: Ingen varning
visas
Informationsdisplay: ”Object
Detected Acceleration Reduced”
Förarstödsinformation, kontrollampa:
Ej tänd
Summerton: Ingen summerton
• Reglering av EV-systemets
effektbegränsning är aktiv (största
möjliga begränsning av uteffekten)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Multimediadisplay: ”BRAKE!”
Informationsdisplay: ”BRAKE!”
Förarstödsinformation, kontrollampa:
Ej tänd
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Multimediadisplay: ”BRAKE!”Informationsdisplay: ”BRAKE!”
Förarstödsinformation, kontrollampa:
Ej tänd
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppas av
bromsregleringsfunktionen.
Multimediadisplay: ”Press Brake
Pedal”
Informationsdisplay: "Accelerator
Pedal is Pressed Press Brake Pedal"
Förarstödsinformation, kontrollampa:
Lyser
Summerton: hörs upprepade gånger
Systemöversikt
Om det intelligenta autobromssystemet
bedömer att en kollision med ett
detekterat föremål eller fotgängare är
sannolik begränsas EV-systemets
uteffekt för att inskränka körhastigheten.
(Begränsning av EV-systemets uteffekt:
Se figur 2.) Om föraren fortsätter att
trampa ned gaspedalen ansätts dessutom
bromsarna automatiskt för att minska
bilens hastighet. (Bromsreglering: Se
figur 3.)
• Figur 1 När PKSB (Intelligent
autobroms) är inaktiverad
AEV-systemets uteffekt
BBromskraft
CTid
5.4 Använda förarstödssystemen
272

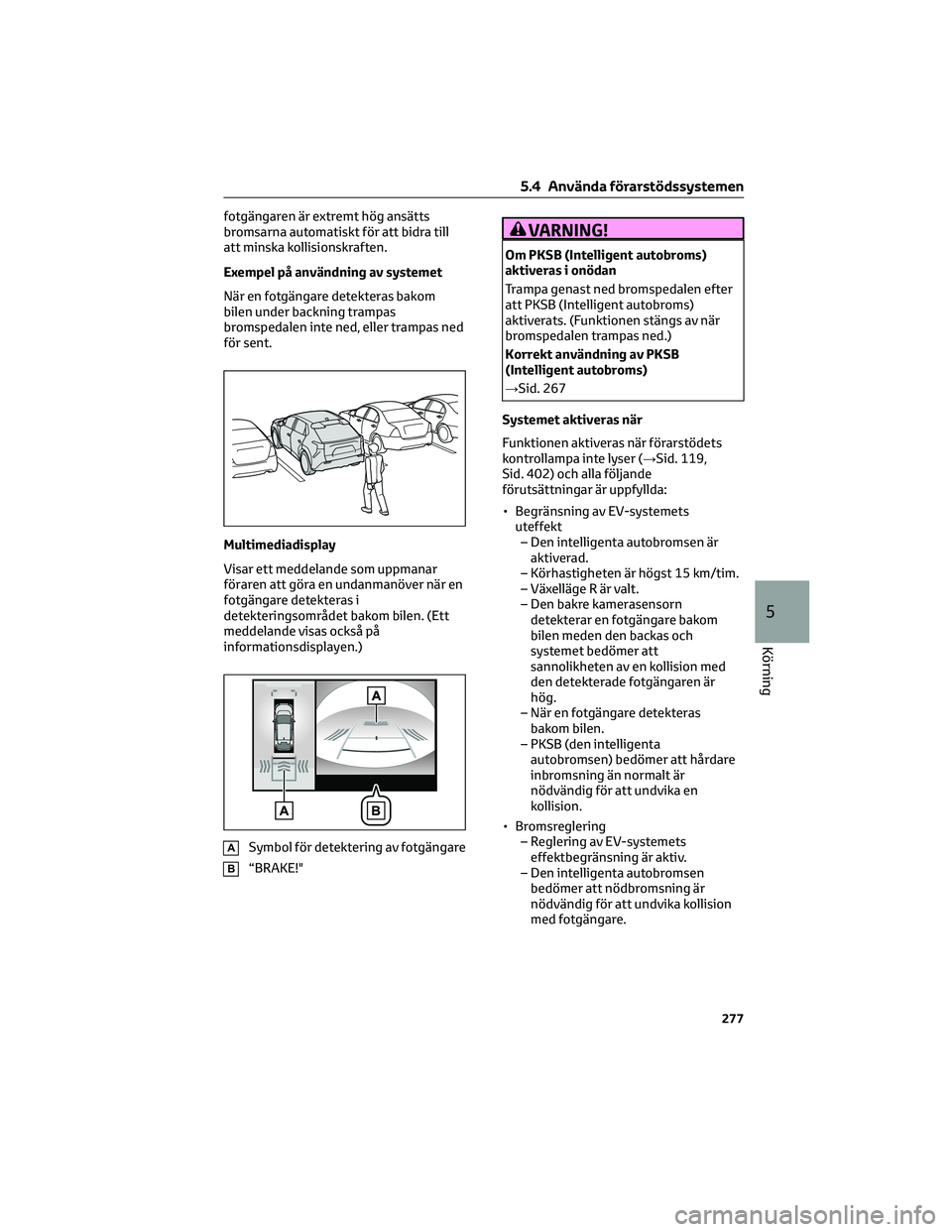

fotgängaren är extremt hög ansätts
bromsarna automatiskt för att bidra till
att minska kollisionskraften.
Exempel på användning av systemet
När en fotgängare detekteras bakom
bilen under backning trampas
bromspedalen inte ned, eller trampas ned
för sent.
Multimediadisplay
Visar ett meddelande som uppmanar
föraren att göra en undanmanöver när en
fotgängare detekteras i
detekteringsområdet bakom bilen. (Ett
meddelande visas också på
informationsdisplayen.)
ASymbol för detektering av fotgängare
B“BRAKE!"
VARNING!
Om PKSB (Intelligent autobroms)
aktiveras i onödan
Trampa genast ned bromspedalen efter
att PKSB (Intelligent autobroms)
aktiverats. (Funktionen stängs av när
bromspedalen trampas ned.)
Korrekt användning av PKSB
(Intelligent autobroms)
→Sid. 267
Systemet aktiveras när
Funktionen aktiveras när förarstödets
kontrollampa inte lyser (→Sid. 119,
Sid. 402) och alla följande
förutsättningar är uppfyllda:
• Begränsning av EV-systemets
uteffekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst 15 km/tim.
– Växelläge R är valt.
– Den bakre kamerasensorn
detekterar en fotgängare bakom
bilen meden den backas och
systemet bedömer att
sannolikheten av en kollision med
den detekterade fotgängaren är
hög.
– När en fotgängare detekteras
bakom bilen.
– PKSB (den intelligenta
autobromsen) bedömer att hårdare
inbromsning än normalt är
nödvändig för att undvika en
kollision.
• Bromsreglering
– Reglering av EV-systemets
effektbegränsning är aktiv.
– Den intelligenta autobromsen
bedömer att nödbromsning är
nödvändig för att undvika kollision
med fotgängare.
5.4 Använda förarstödssystemen
277
5
Körning

detekteringsområde förutsätter
systemet att föremålet inte har rört
sig.
5.4.22 Toyota Teammate
Advanced Park*
*I förekommande fall
Syftet med Advanced Park
Advanced Park är ett system som bidrar
till säker och smidig parkering på en
parkeringsplats, genom att visa döda
vinklar runt bilen och parkeringsplatsen
med en vy uppifrån, och ge vägledning
med displayer och summertoner, såväl
som att ändra växelläget, vrida ratten,
använda gaspedalen och bromspedalen.
Dessutom kan 360°-monitorn visa
området framför och bakom bilen, samt
ovanifrån för att hjälpa till att bekräfta
hur området runt bilen ser ut.
Se instruktionsboken till
multimediasystemet för ytterligare
uppgifter om 360°-monitorn.
Beroende på vägytans eller på bilens
skick, avståndet mellan bilen och
parkeringsytan, etc, är assistans vid
parkering på det tänkta utrymmet inte
alltid möjlig.
Förberedelser före användning
→Sid. 305
Syftet för fjärrstyrningsfunktionen
Fjärrstyrningsfunktionen är ett system
som assisterar vid parkering eller
utkörning från en parkeringsplats som
valts på multimediadisplayen genom att
ändra växelläget, vrida ratten, använda
gaspedalen och bromspedalen utifrån
bilen via en smarttelefon.Advanced Park, funktioner
Vinkelrät parkering (framåt/backa)
Parkeringshjälp ges från det läge där
bilen stannade nära det avsedda
parkeringsutrymmet tills bilen är inom
parkeringsutrymmet. (→Sid. 289)

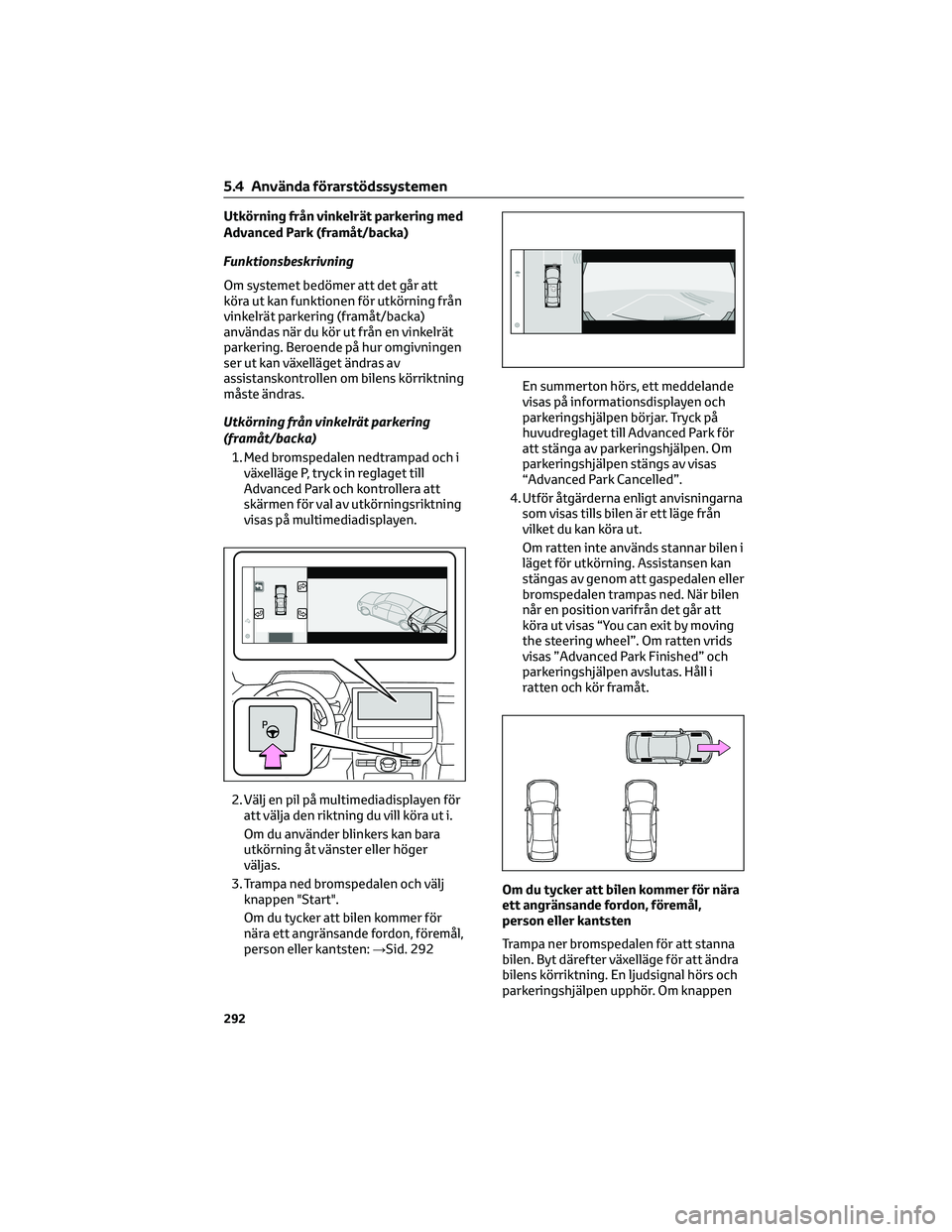

Utkörning från vinkelrät parkering
(framåt/backa)
Parkeringshjälp ges från det parkerade
läget tills bilen är i ett läge där du enkelt
kan köra ut från parkeringsplatsen.
(→Sid. 292)
Fickparkering
Parkeringshjälp ges från det läge där
bilen stannade nära det avsedda
parkeringsutrymmet tills bilen är inom
parkeringsutrymmet. (→Sid. 293)
Utkörning från fickparkering
Parkeringshjälp ges från det parkerade
läget tills bilen är i ett läge där du enkelt
kan köra ut från parkeringsplatsen.
(→Sid. 296)
Minnesfunktion
Parkeringshjälp ges tills bilen har guidats
in till den tidigare registrerade
parkeringsplatsen. (→Sid. 298)
Fjärrkontrollfunktion
Genom att använda en smarttelefon ger
systemet assistans att köra in i eller ut
från en vald närbelägen parkeringsplats,
som bekräftas på smarttelefonen, från en
punkt utanför bilen. (→Sid. 302)
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Igenkännings- och kontrollförmågan
för det här systemet är begränsad.
Förlita dig inte alltför mycket på det här
systemet. Föraren är alltid ansvarig för
att vara uppmärksam på omgivningen
runt bilen och körsäkerheten.
5.4 Använda förarstödssystemen
280

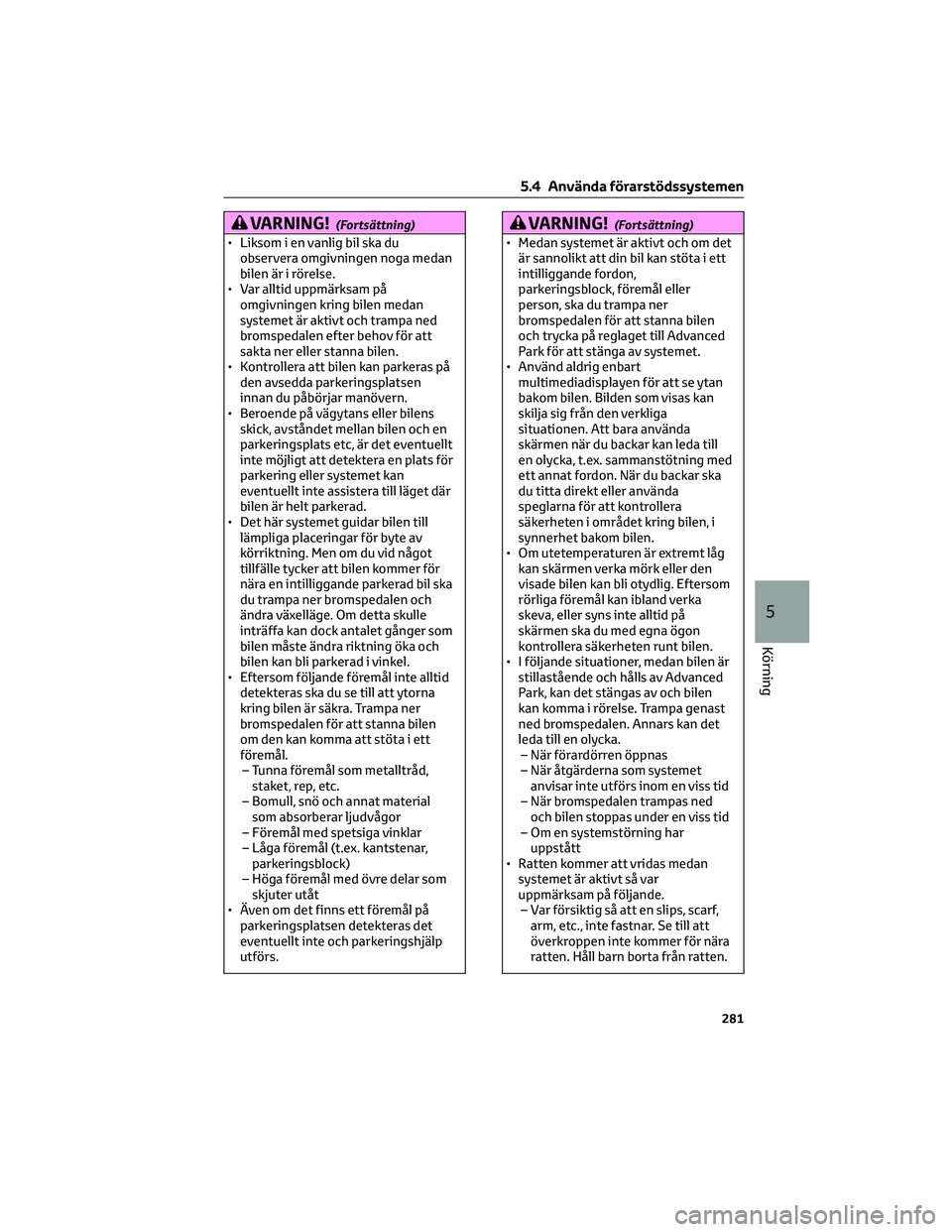

VARNING!(Fortsättning)
• Liksom i en vanlig bil ska du
observera omgivningen noga medan
bilen är i rörelse.
• Var alltid uppmärksam på
omgivningen kring bilen medan
systemet är aktivt och trampa ned
bromspedalen efter behov för att
sakta ner eller stanna bilen.
• Kontrollera att bilen kan parkeras på
den avsedda parkeringsplatsen
innan du påbörjar manövern.
• Beroende på vägytans eller bilens
skick, avståndet mellan bilen och en
parkeringsplats etc, är det eventuellt
inte möjligt att detektera en plats för
parkering eller systemet kan
eventuellt inte assistera till läget där
bilen är helt parkerad.
• Det här systemet guidar bilen till
lämpliga placeringar för byte av
körriktning. Men om du vid något
tillfälle tycker att bilen kommer för
nära en intilliggande parkerad bil ska
du trampa ner bromspedalen och
ändra växelläge. Om detta skulle
inträffa kan dock antalet gånger som
bilen måste ändra riktning öka och
bilen kan bli parkerad i vinkel.
• Eftersom följande föremål inte alltid
detekteras ska du se till att ytorna
kring bilen är säkra. Trampa ner
bromspedalen för att stanna bilen
om den kan komma att stöta i ett
föremål.
– Tunna föremål som metalltråd,
staket, rep, etc.
– Bomull, snö och annat material
som absorberar ljudvågor
– Föremål med spetsiga vinklar
– Låga föremål (t.ex. kantstenar,
parkeringsblock)
– Höga föremål med övre delar som
skjuter utåt
• Även om det finns ett föremål på
parkeringsplatsen detekteras det
eventuellt inte och parkeringshjälp
utförs.
VARNING!(Fortsättning)
• Medan systemet är aktivt och om det
är sannolikt att din bil kan stöta i ett
intilliggande fordon,
parkeringsblock, föremål eller
person, ska du trampa ner
bromspedalen för att stanna bilen
och trycka på reglaget till Advanced
Park för att stänga av systemet.
• Använd aldrig enbart
multimediadisplayen för att se ytan
bakom bilen. Bilden som visas kan
skilja sig från den verkliga
situationen. Att bara använda
skärmen när du backar kan leda till
en olycka, t.ex. sammanstötning med
ett annat fordon. När du backar ska
du titta direkt eller använda
speglarna för att kontrollera
säkerheten i området kring bilen, i
synnerhet bakom bilen.
• Om utetemperaturen är extremt låg
kan skärmen verka mörk eller den
visade bilen kan bli otydlig. Eftersom
rörliga föremål kan ibland verka
skeva, eller syns inte alltid på
skärmen ska du med egna ögon
kontrollera säkerheten runt bilen.
• I följande situationer, medan bilen är
stillastående och hålls av Advanced
Park, kan det stängas av och bilen
kan komma i rörelse. Trampa genast
ned bromspedalen. Annars kan det
leda till en olycka.
– När förardörren öppnas
– När åtgärderna som systemet
anvisar inte utförs inom en viss tid
– När bromspedalen trampas ned
och bilen stoppas under en viss tid
– Om en systemstörning har
uppstått
• Ratten kommer att vridas medan
systemet är aktivt så var
uppmärksam på följande.
– Var försiktig så att en slips, scarf,
arm, etc., inte fastnar. Se till att
överkroppen inte kommer för nära
ratten. Håll barn borta från ratten.
5.4 Använda förarstödssystemen
281
5
Körning

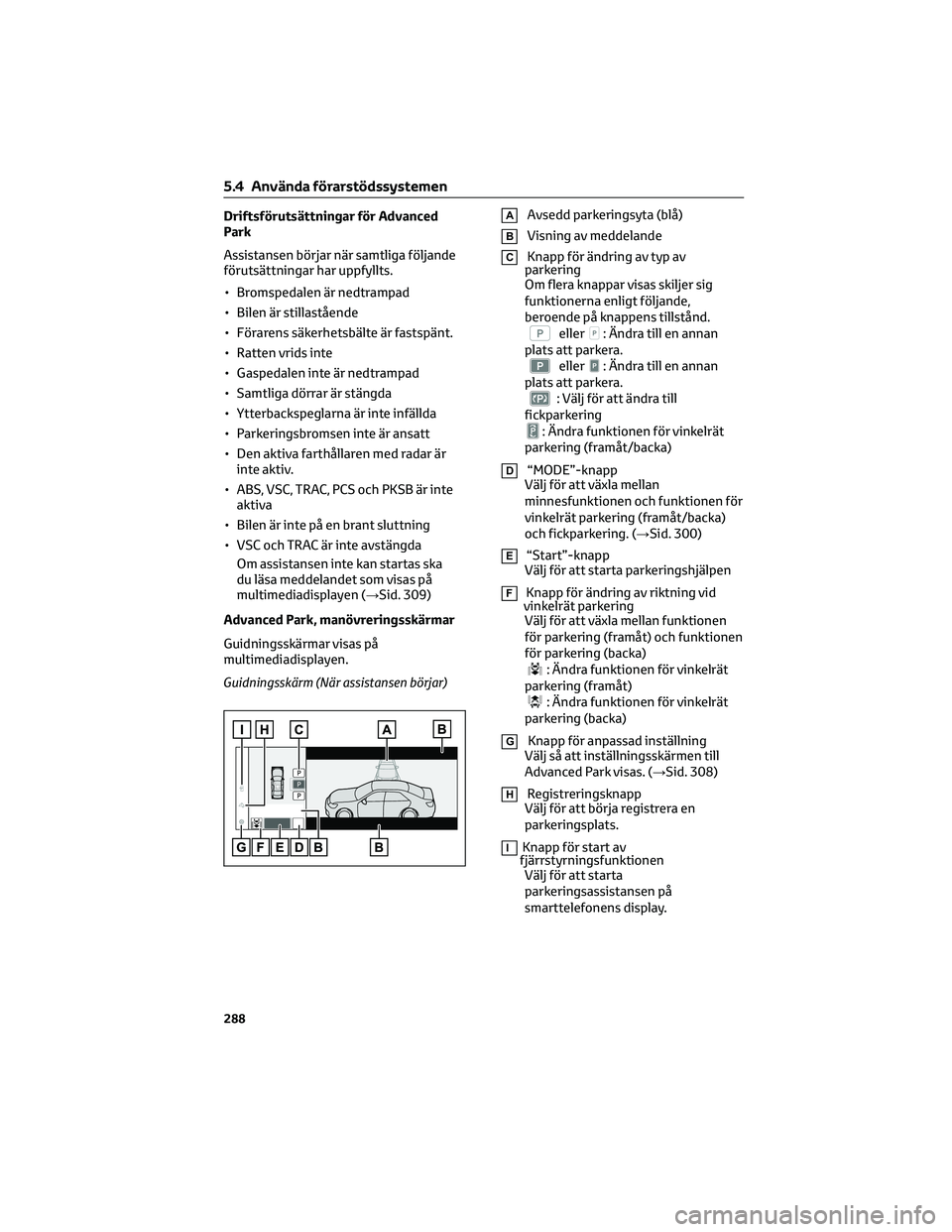

Driftsförutsättningar för Advanced
Park
Assistansen börjar när samtliga följande
förutsättningar har uppfyllts.
• Bromspedalen är nedtrampad
• Bilen är stillastående
• Förarens säkerhetsbälte är fastspänt.
• Ratten vrids inte
• Gaspedalen inte är nedtrampad
• Samtliga dörrar är stängda
• Ytterbackspeglarna är inte infällda
• Parkeringsbromsen inte är ansatt
• Den aktiva farthållaren med radar är
inte aktiv.
• ABS, VSC, TRAC, PCS och PKSB är inte
aktiva
• Bilen är inte på en brant sluttning
• VSC och TRAC är inte avstängda
Om assistansen inte kan startas ska
du läsa meddelandet som visas på
multimediadisplayen (→Sid. 309)
Advanced Park, manövreringsskärmar
Guidningsskärmar visas på
multimediadisplayen.
Guidningsskärm (När assistansen börjar)AAvsedd parkeringsyta (blå)
BVisning av meddelande
CKnapp för ändring av typ av
parkering
Om flera knappar visas skiljer sig
funktionerna enligt följande,
beroende på knappens tillstånd.
eller: Ändra till en annan
plats att parkera.
eller: Ändra till en annan
plats att parkera.
: Välj för att ändra till
fickparkering
: Ändra funktionen för vinkelrät
parkering (framåt/backa)
D“MODE”-knapp
Välj för att växla mellan
minnesfunktionen och funktionen för
vinkelrät parkering (framåt/backa)
och fickparkering. (→Sid. 300)
E“Start”-knapp
Välj för att starta parkeringshjälpen
FKnapp för ändring av riktning vid
vinkelrät parkering
Välj för att växla mellan funktionen
för parkering (framåt) och funktionen
för parkering (backa)
: Ändra funktionen för vinkelrät
parkering (framåt)
: Ändra funktionen för vinkelrät
parkering (backa)
GKnapp för anpassad inställning
Välj så att inställningsskärmen till
Advanced Park visas. (→Sid. 308)
HRegistreringsknapp
Välj för att börja registrera en
parkeringsplats.
IKnapp för start av
fjärrstyrningsfunktionen
Välj för att starta
parkeringsassistansen på
smarttelefonens display.
5.4 Använda förarstödssystemen
288

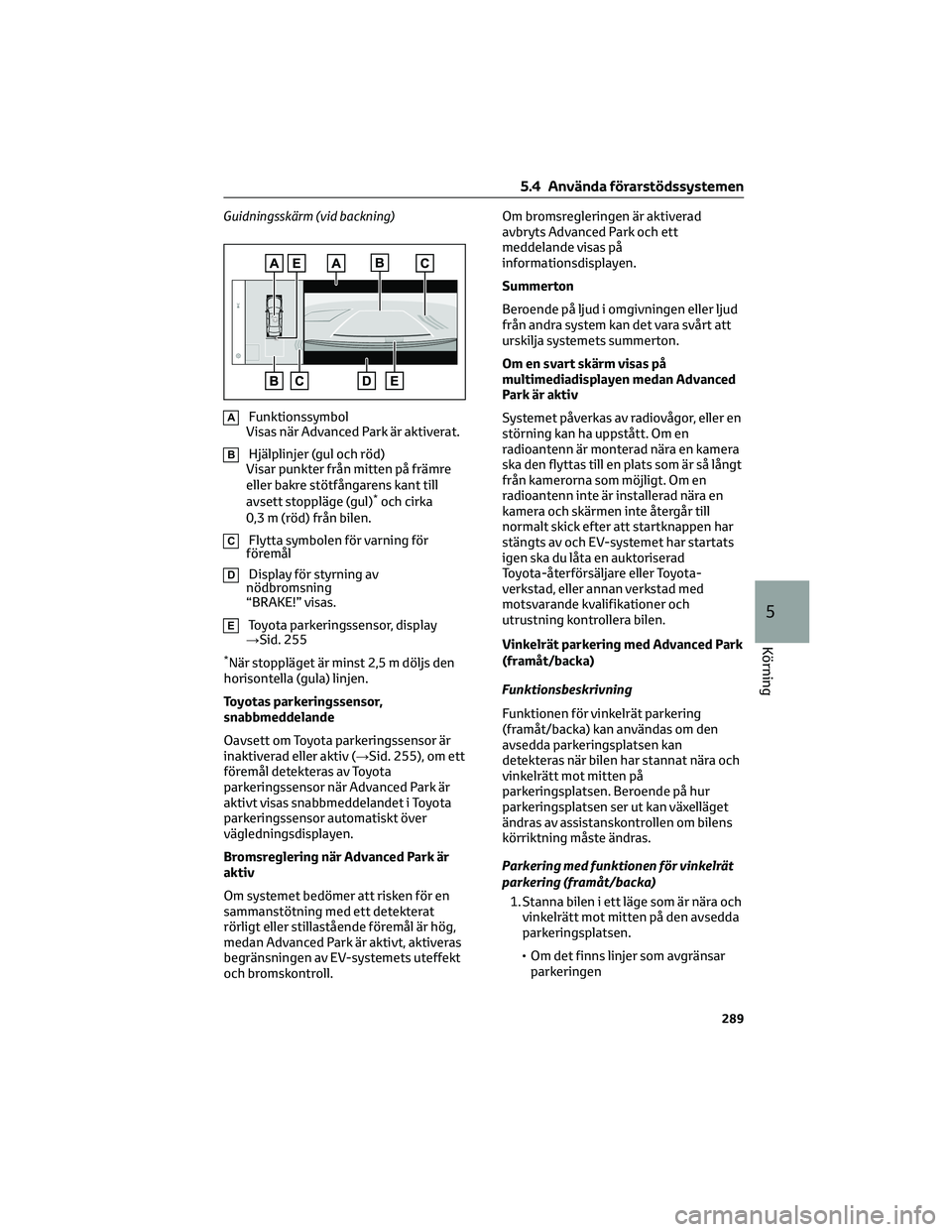

Guidningsskärm (vid backning)
AFunktionssymbol
Visas när Advanced Park är aktiverat.
BHjälplinjer (gul och röd)
Visar punkter från mitten på främre
eller bakre stötfångarens kant till
avsett stoppläge (gul)
*och cirka
0,3 m (röd) från bilen.
CFlytta symbolen för varning för
föremål
DDisplay för styrning av
nödbromsning
“BRAKE!” visas.
EToyota parkeringssensor, display
→Sid. 255
*När stoppläget är minst 2,5 m döljs den
horisontella (gula) linjen.
Toyotas parkeringssensor,
snabbmeddelande
Oavsett om Toyota parkeringssensor är
inaktiverad eller aktiv (→Sid. 255), om ett
föremål detekteras av Toyota
parkeringssensor när Advanced Park är
aktivt visas snabbmeddelandet i Toyota
parkeringssensor automatiskt över
vägledningsdisplayen.
Bromsreglering när Advanced Park är
aktiv
Om systemet bedömer att risken för en
sammanstötning med ett detekterat
rörligt eller stillastående föremål är hög,
medan Advanced Park är aktivt, aktiveras
begränsningen av EV-systemets uteffekt
och bromskontroll.Om bromsregleringen är aktiverad
avbryts Advanced Park och ett
meddelande visas på
informationsdisplayen.
Summerton
Beroende på ljud i omgivningen eller ljud
från andra system kan det vara svårt att
urskilja systemets summerton.
Om en svart skärm visas på
multimediadisplayen medan Advanced
Park är aktiv
Systemet påverkas av radiovågor, eller en
störning kan ha uppstått. Om en
radioantenn är monterad nära en kamera
ska den flyttas till en plats som är så långt
från kamerorna som möjligt. Om en
radioantenn inte är installerad nära en
kamera och skärmen inte återgår till
normalt skick efter att startknappen har
stängts av och EV-systemet har startats
igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Vinkelrät parkering med Advanced Park
(framåt/backa)
Funktionsbeskrivning
Funktionen för vinkelrät parkering
(framåt/backa) kan användas om den
avsedda parkeringsplatsen kan
detekteras när bilen har stannat nära och
vinkelrätt mot mitten på
parkeringsplatsen. Beroende på hur
parkeringsplatsen ser ut kan växelläget
ändras av assistanskontrollen om bilens
körriktning måste ändras.
Parkering med funktionen för vinkelrät
parkering (framåt/backa)
1. Stanna bilen i ett läge som är nära och
vinkelrätt mot mitten på den avsedda
parkeringsplatsen.
• Om det finns linjer som avgränsar
parkeringen
5.4 Använda förarstödssystemen
289
5
Körning

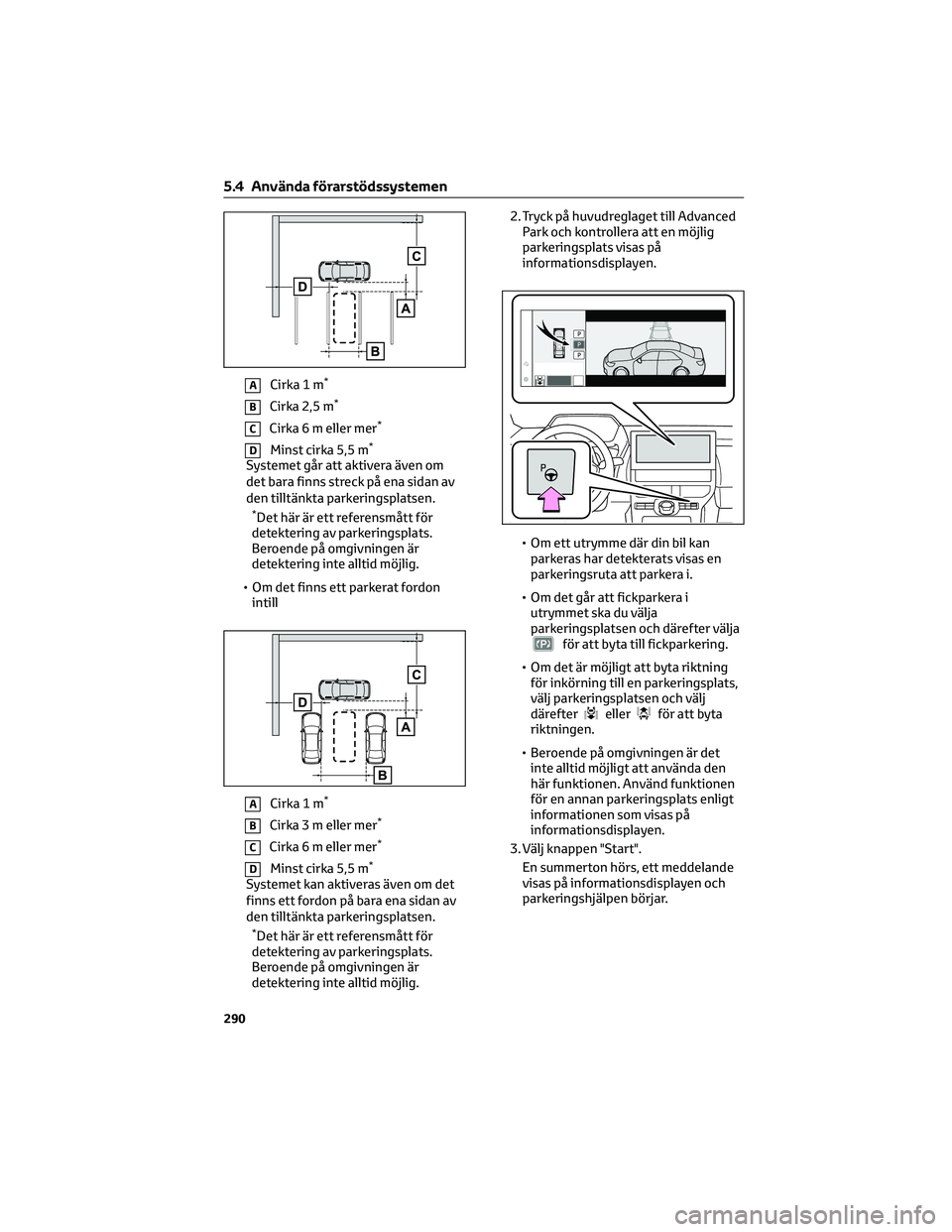

ACirka 1 m*
BCirka 2,5 m*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet går att aktivera även om
det bara finns streck på ena sidan av
den tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
• Om det finns ett parkerat fordon
intill
ACirka 1 m*
BCirka 3 m eller mer*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet kan aktiveras även om det
finns ett fordon på bara ena sidan av
den tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.
• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
• Om det går att fickparkera i
utrymmet ska du välja
parkeringsplatsen och därefter välja
för att byta till fickparkering.
• Om det är möjligt att byta riktning
för inkörning till en parkeringsplats,
välj parkeringsplatsen och välj
därefter
ellerför att byta
riktningen.
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
5.4 Använda förarstödssystemen
290

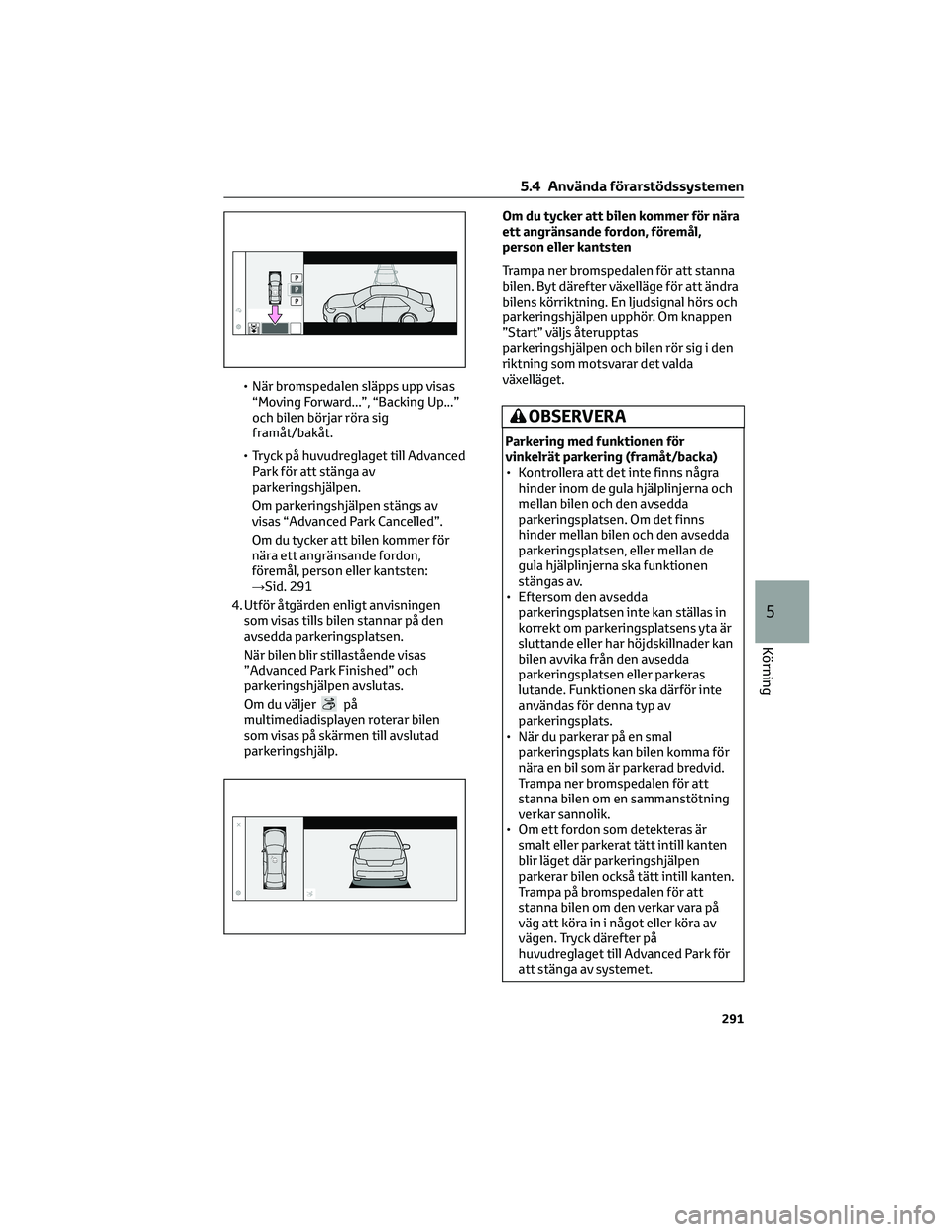

• När bromspedalen släpps upp visas
“Moving Forward...”, “Backing Up...”
och bilen börjar röra sig
framåt/bakåt.
• Tryck på huvudreglaget till Advanced
Park för att stänga av
parkeringshjälpen.
Om parkeringshjälpen stängs av
visas “Advanced Park Cancelled”.
Om du tycker att bilen kommer för
nära ett angränsande fordon,
föremål, person eller kantsten:
→Sid. 291
4. Utför åtgärden enligt anvisningen
som visas tills bilen stannar på den
avsedda parkeringsplatsen.
När bilen blir stillastående visas
”Advanced Park Finished” och
parkeringshjälpen avslutas.
Om du väljer
på
multimediadisplayen roterar bilen
som visas på skärmen till avslutad
parkeringshjälp.Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
”Start” väljs återupptas
parkeringshjälpen och bilen rör sig i den
riktning som motsvarar det valda
växelläget.
OBSERVERA
Parkering med funktionen för
vinkelrät parkering (framåt/backa)
• Kontrollera att det inte finns några
hinder inom de gula hjälplinjerna och
mellan bilen och den avsedda
parkeringsplatsen. Om det finns
hinder mellan bilen och den avsedda
parkeringsplatsen, eller mellan de
gula hjälplinjerna ska funktionen
stängas av.
• Eftersom den avsedda
parkeringsplatsen inte kan ställas in
korrekt om parkeringsplatsens yta är
sluttande eller har höjdskillnader kan
bilen avvika från den avsedda
parkeringsplatsen eller parkeras
lutande. Funktionen ska därför inte
användas för denna typ av
parkeringsplats.
• När du parkerar på en smal
parkeringsplats kan bilen komma för
nära en bil som är parkerad bredvid.
Trampa ner bromspedalen för att
stanna bilen om en sammanstötning
verkar sannolik.
• Om ett fordon som detekteras är
smalt eller parkerat tätt intill kanten
blir läget där parkeringshjälpen
parkerar bilen också tätt intill kanten.
Trampa på bromspedalen för att
stanna bilen om den verkar vara på
väg att köra in i något eller köra av
vägen. Tryck därefter på
huvudreglaget till Advanced Park för
att stänga av systemet.
5.4 Använda förarstödssystemen
291
5
Körning

Utkörning från vinkelrät parkering med
Advanced Park (framåt/backa)
Funktionsbeskrivning
Om systemet bedömer att det går att
köra ut kan funktionen för utkörning från
vinkelrät parkering (framåt/backa)
användas när du kör ut från en vinkelrät
parkering. Beroende på hur omgivningen
ser ut kan växelläget ändras av
assistanskontrollen om bilens körriktning
måste ändras.
Utkörning från vinkelrät parkering
(framåt/backa)
1. Med bromspedalen nedtrampad och i
växelläge P, tryck in reglaget till
Advanced Park och kontrollera att
skärmen för val av utkörningsriktning
visas på multimediadisplayen.
2. Välj en pil på multimediadisplayen för
att välja den riktning du vill köra ut i.
Om du använder blinkers kan bara
utkörning åt vänster eller höger
väljas.
3. Trampa ned bromspedalen och välj
knappen "Start".
Om du tycker att bilen kommer för
nära ett angränsande fordon, föremål,
person eller kantsten:→Sid. 292En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar. Tryck på
huvudreglaget till Advanced Park för
att stänga av parkeringshjälpen. Om
parkeringshjälpen stängs av visas
“Advanced Park Cancelled”.
4. Utför åtgärderna enligt anvisningarna
som visas tills bilen är ett läge från
vilket du kan köra ut.
Om ratten inte används stannar bilen i
läget för utkörning. Assistansen kan
stängas av genom att gaspedalen eller
bromspedalen trampas ned. När bilen
når en position varifrån det går att
köra ut visas “You can exit by moving
the steering wheel”. Om ratten vrids
visas ”Advanced Park Finished” och
parkeringshjälpen avslutas. Håll i
ratten och kör framåt.
Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
5.4 Använda förarstödssystemen
292

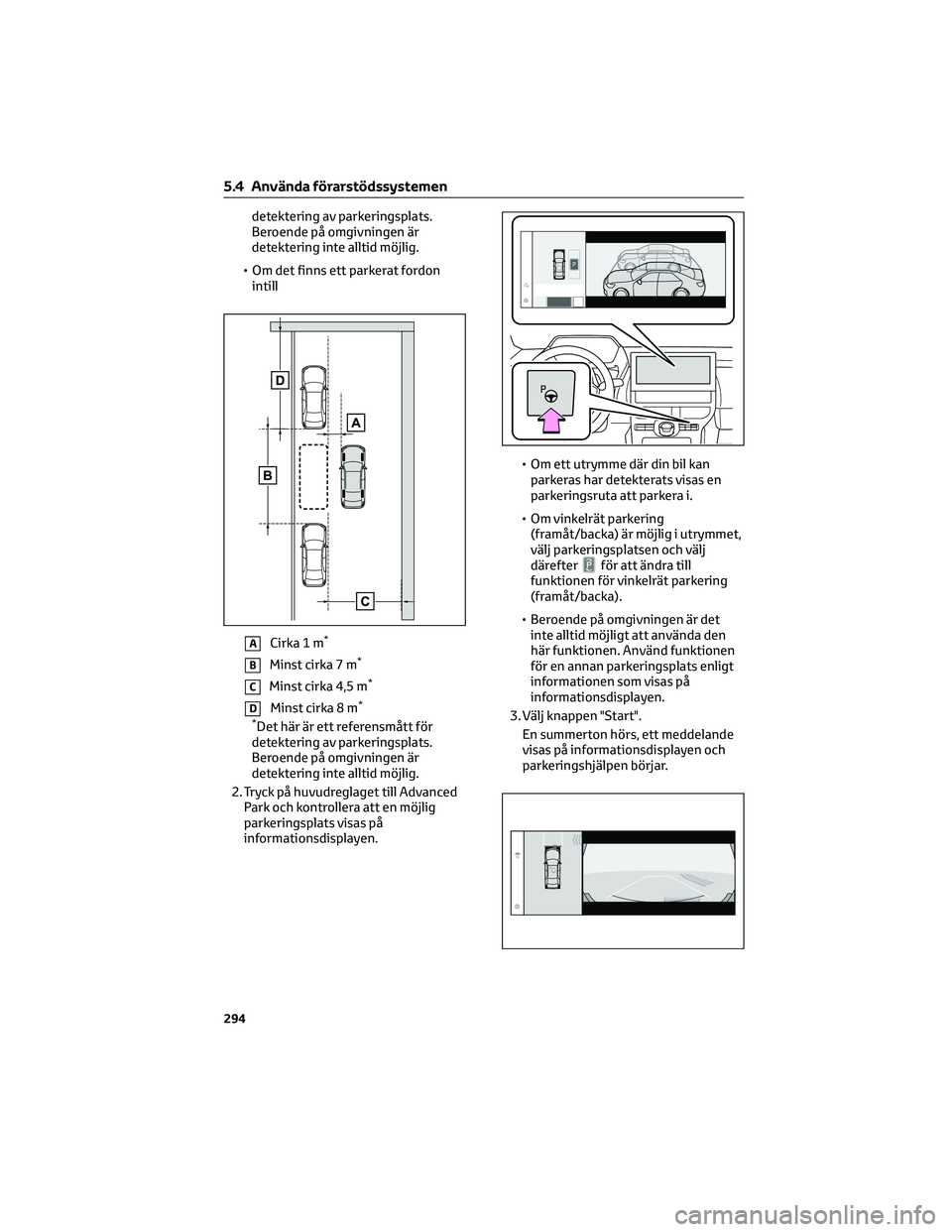

detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
• Om det finns ett parkerat fordon
intill
ACirka 1 m*
BMinst cirka 7 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
• Om vinkelrät parkering
(framåt/backa) är möjlig i utrymmet,
välj parkeringsplatsen och välj
därefter
för att ändra till
funktionen för vinkelrät parkering
(framåt/backa).
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
5.4 Använda förarstödssystemen
294
