att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– När ett fordon eller en cykel närmar
sig bakom ett parkerat fordon
– När ett fordon eller en cykel som
närmar sig plötsligt byter riktning
– Omedelbart efter att ett fordon eller
en cykel kommer i rörelse
– När bakluckan är öppen
– När en cykelhållare, ramp eller annat
tillbehör är monterat bakpå bilen
– När ett parkerat fordon, vägg, skylt,
person eller annat stationärt
föremål är bakom bilen
– När bilen har stannat där vägen är
vinklad
– När ett fordon färdas nära ett annat
fordon eller en cykel som närmar sig
– När ett fordon eller en cykel närmar
sig som färdas längs ett stationärt
föremål, t.ex. en vägg eller en skylt
– När ett fordon eller en cykel närmar
sig med hög fart
– När bilen bogserar ett annat fordon
– När bilen stannar på en brant
uppförsbacke
– När bilen stannar i en kurva eller vid
slutet av en kurva
• Tillfällen när Safe Exit Assist i onödan
detekterar ett fordon och/eller
föremål kan öka i följande situationer:
– När sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– När ett fordon eller en cykel närmar
sig bakom bilen i en vinkel
– När bilen har stannat där vägen är
vinklad
– När ett fordon eller en cykel närmar
sig bakom ett parkerat fordon i en
vinkel
– När ett parkerat fordon, vägg, skylt,
person eller annat stationärt
föremål är bakom bilen– När ett fordon eller en cykel som
närmar sig plötsligt byter riktning
– När ett fordon eller en cykel närmar
sig som färdas längs ett stationärt
föremål, t.ex. en vägg eller en skylt
– När bakluckan är öppen
– När en cykelhållare, ramp eller annat
tillbehör är monterat bakpå bilen
– När ett fordon eller en cykel närmar
sig med hög fart
– När bilen bogserar ett annat fordon
– När bilen stannar på en brant
uppförsbacke
– När bilen stannar i en kurva eller vid
slutet av en kurva
5.4.14 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
multimediadisplayen och en summerton.
Kontrollera alltid omgivningen när du
använder detta system.
Systemkomponenter
Sensortyper
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer (modeller med
Advanced Park)
FBakre sidosensorer (modeller med
Advanced Park)
5.4 Använda förarstödssystemen
254

Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas grafik på
multimediadisplayen i förhållande till
bilens läge och avstånd till föremålet.
(När avståndet till föremålet blir kortare
kan avståndssegmenten börja blinka.)
Multimediadisplay (modeller utan Advanced
Park)
Multimediadisplay (modeller med Advanced
Park)
AAvkänning med främre hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer
FBakre sidosensorer
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera Toyota
parkeringssensorer. (→Sid. 126)1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att väljaoch tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 119) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter ”På” för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
5.4 Använda förarstödssystemen
255
5
Körning

Display för sensordetektering, avstånd
till föremål
Sensorernas detekteringsavstånd
(modeller utan Advanced Park)
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Sensorernas räckvidd kan variera
beroende på föremålets form etc.,Sensorernas detekteringsavstånd
(modeller med Advanced Park)
ACirka 200 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Sensorernas räckvidd kan variera
beroende på föremålets form etc.,
Avstånd och ljudsignal
Modeller utan Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre sensor:
Cirka 100 cm till 60 cm
*
Bakre sensor:
Cirka 150 cm till 60 cm*
Långsam
Cirka 60 cm till 45 cm
*Medel
Cirka 45 cm till 30 cm*Snabb
Cirka 30 cm till 15 cm
Ihållande
Mindre än cirka 15 cm
*Automatisk dämpning av summertonen är aktiverad. (→Sid. 260)
5.4 Använda förarstödssystemen
259
5
Körning

Modeller med Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre mittsensor:
Cirka 200 cm till 100 cm
Bakre mittsensor:
Cirka 200 cm till 150 cm
Sidosensor:
Cirka 200 cm till 165 cm
Hörnsensorer:
Cirka 200 cm till 60 cmInget ljud (endast display)
Främre mittsensor:
Cirka 100 cm till 60 cm
*
Bakre mittsensor:
Cirka 150 till 60 cm*
Sidosensor:
Cirka 165 till 60 cm*
Långsam
Sidosensor: Cirka 60 cm till 40 cm
*
Annat än sidosensor: Cirka 60 cm till 45 cm*Medel
Sidosensor: Cirka 40 cm till 30 cm
*
Annat än sidosensor: Cirka 45 cm till 30 cm*Snabb
Mindre än cirka 30 cm
Ihållande
Mindre än cirka 15 cm
*Automatisk dämpning av summertonen
är aktiverad. (→Sid. 260)
Summerton och avstånd till föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd knapparna på ratten för att ändra
inställningar. (→Sid. 126)
1. Tryck på
ellerpå ratten för att
välja.2. Tryck på
ellerpå ratten för att
välja, håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
När ett föremål detekteras visas knappen
för tillfällig ljuddämpning på skärmen till
multimedia. Välj
för att samtidigt
dämpa summertonen till Toyota
parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
5.4 Använda förarstödssystemen
260

Varningsfunktion för föremål (modeller
med Advanced Park)
Varningsfunktionen för föremål
informerar föraren, med display och
summerton, om föremål som befinner sig
bredvid bilen, om de är inom bilens
beräknade körbana.
AFöremål
BBeräknad körriktning
När bilen är i rörelse kan sidosensorerna eller sidokamerorna detektera föremål. Om ett
detekterat föremål inte längre kan detekteras av sidosensorerna eller sidokamerorna
medan bilen är i rörelse, görs en uppskattning av platsen för föremålet i förhållande till
bilen. Om föremålet bedöms vara i bilens bedömda körriktning aktiveras
föremålsvarningen.
AFöremål som detekteras av
sidosensorerna eller sidokamerorna
1. Bilen stannar och föremålen längs
bilens sidor detekteras inte.
2. Föremål detekteras när bilen är i
rörelse.3. Även om föremålen befinner sig
utanför detekteringsområdet för
sidosensorerna eller sidokamerorna
visas en varning och en summerton
hörs.
Funktionsförhållanden för
varningsfunktionen för föremål
• Advanced Park är aktiverat.
• Bilen körs cirka 7 meter efter att
EV-systemet har startats.
• Växelläge R är valt.
• När växelläge D har valts har bilen
körts högst 7 meter.
• Kameraknappen har tryckts in och
multimediadisplayen visas.• Främre och bakre sensorn detekterar
ett stationärt föremål.
Detektering av föremål på bilens sidor
• Föremål längs bilens sidor detekteras
inte omedelbart. Föremålens
placering i förhållande till bilen
beräknas när de har först detekteras
av främre eller bakre sidosensorerna,
eller sidokamerorna. Även om ett
föremål finns vid sidan av bilen efter
att startknappen har tryckts till
5.4 Använda förarstödssystemen
261
5
Körning

Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
BYtterbackspeglar, kontrollampor
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida börjar båda
ytterbackspeglarnas BSM-indikatorer
blinka.
CMultimediadisplay
Om ett fordon som närmar sig
bakifrån på bilens högra eller vänstra
sida detekteras visas RCTA-symbolen
(→sid. 263) för den detekterade
sidan på multimediadisplayen. Den
här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
DFörarstödsystem, indikering
När RCTA är avstängt visas "Rear
Cross Traffic Alert OFF” på
informationsdisplayen.
Slå på/stänga av RCTA-funktionen
RCTA kan aktiveras/inaktiveras på
på
informationsdisplayen. (→Sid. 126)
När RCTA-funktionen är avstängd tänds
kontrollampan till förarstödsinformation
(→Sid. 119). Nu visas "Rear Cross Traffic
Alert OFF” på informationsdisplayen.
RCTA-funktionen aktiveras varje gång
startknappen trycks till tändningsläge.Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspegelns
indikeringslampa vara svår att se.
Summertonen för RCTA, hörbarhet
RCTA-funktionens summerton kan ibland
vara svår att höra över högt buller, t.ex.
hög ljudvolym på ljudanläggningen.
Radarsensorer
→Sid. 247
RCTA-funktion
Använda RCTA-funktionen
RCTA-funktionen använder
radarsensorer för att detektera fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområden för fordon
som närmar sig
RCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
höger eller vänster sida detekteras visas
följande på multimediadisplayen.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
5.4 Använda förarstödssystemen
263
5
Körning

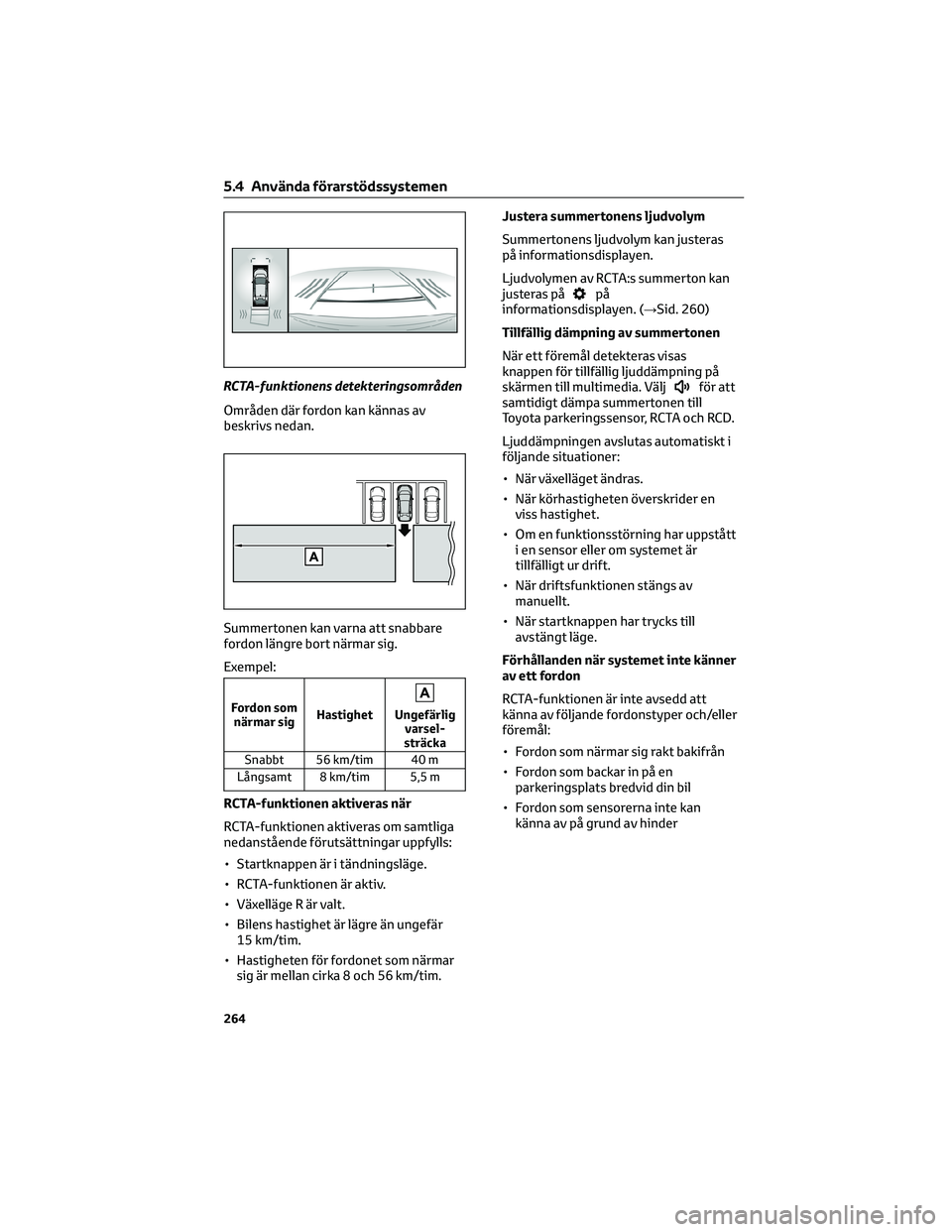

RCTA-funktionens detekteringsområden
Områden där fordon kan kännas av
beskrivs nedan.
Summertonen kan varna att snabbare
fordon längre bort närmar sig.
Exempel:
Fordon som
närmar sigHastighetUngefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelläge R är valt.
• Bilens hastighet är lägre än ungefär
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Ljudvolymen av RCTA:s summerton kan
justeras på
på
informationsdisplayen. (→Sid. 260)
Tillfällig dämpning av summertonen
När ett föremål detekteras visas
knappen för tillfällig ljuddämpning på
skärmen till multimedia. Välj
för att
samtidigt dämpa summertonen till
Toyota parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
5.4 Använda förarstödssystemen
264

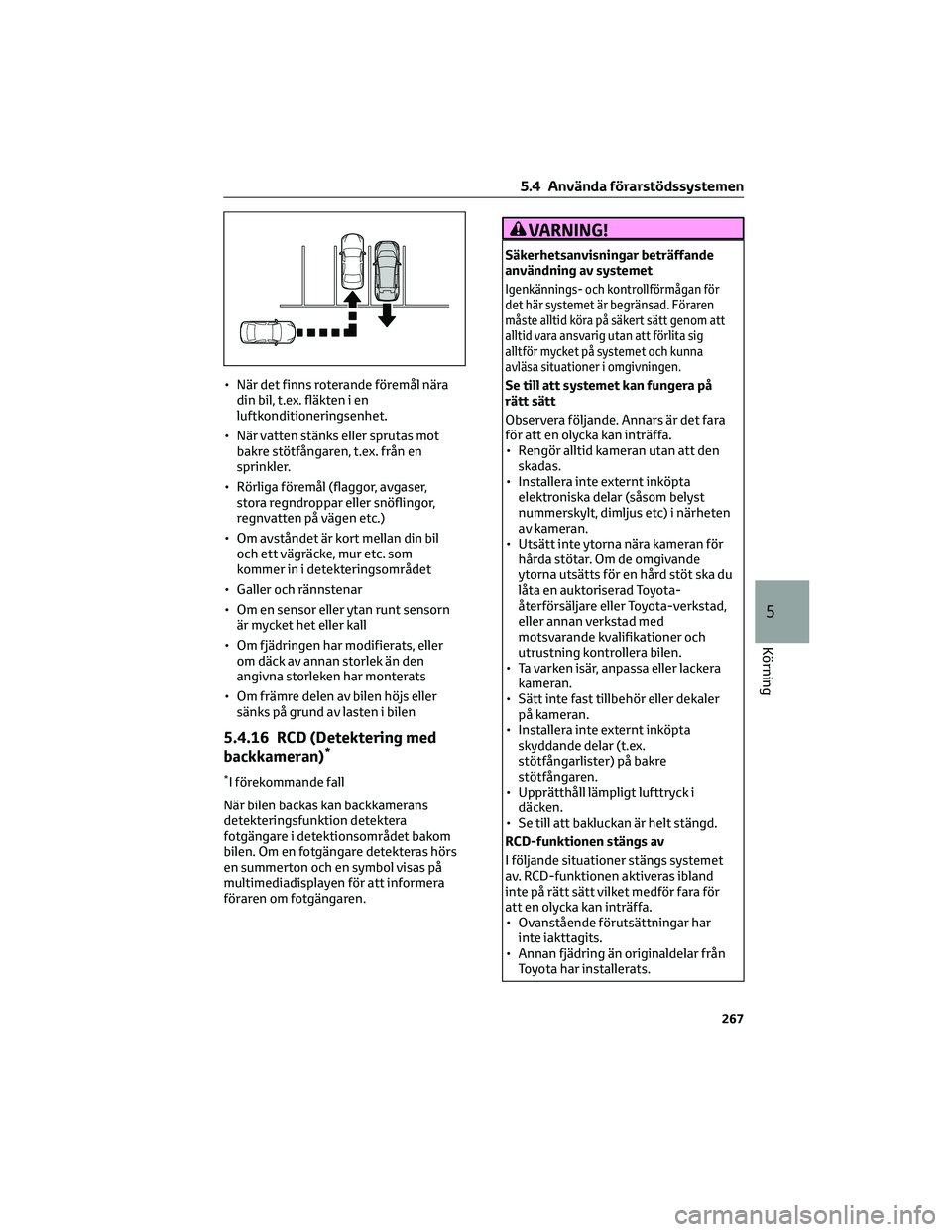

• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
5.4.16 RCD (Detektering med
backkameran)*
*I förekommande fall
När bilen backas kan backkamerans
detekteringsfunktion detektera
fotgängare i detektionsområdet bakom
bilen. Om en fotgängare detekteras hörs
en summerton och en symbol visas på
multimediadisplayen för att informera
föraren om fotgängaren.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Igenkännings- och kontrollförmågan för
det här systemet är begränsad. Föraren
måste alltid köra på säkert sätt genom att
alltid vara ansvarig utan att förlita sig
alltför mycket på systemet och kunna
avläsa situationer i omgivningen.
Se till att systemet kan fungera på
rätt sätt
Observera följande. Annars är det fara
för att en olycka kan inträffa.
• Rengör alltid kameran utan att den
skadas.
• Installera inte externt inköpta
elektroniska delar (såsom belyst
nummerskylt, dimljus etc) i närheten
av kameran.
• Utsätt inte ytorna nära kameran för
hårda stötar. Om de omgivande
ytorna utsätts för en hård stöt ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Ta varken isär, anpassa eller lackera
kameran.
• Sätt inte fast tillbehör eller dekaler
på kameran.
• Installera inte externt inköpta
skyddande delar (t.ex.
stötfångarlister) på bakre
stötfångaren.
• Upprätthåll lämpligt lufttryck i
däcken.
• Se till att bakluckan är helt stängd.
RCD-funktionen stängs av
I följande situationer stängs systemet
av. RCD-funktionen aktiveras ibland
inte på rätt sätt vilket medför fara för
att en olycka kan inträffa.
• Ovanstående förutsättningar har
inte iakttagits.
• Annan fjädring än originaldelar från
Toyota har installerats.
5.4 Använda förarstödssystemen
267
5
Körning

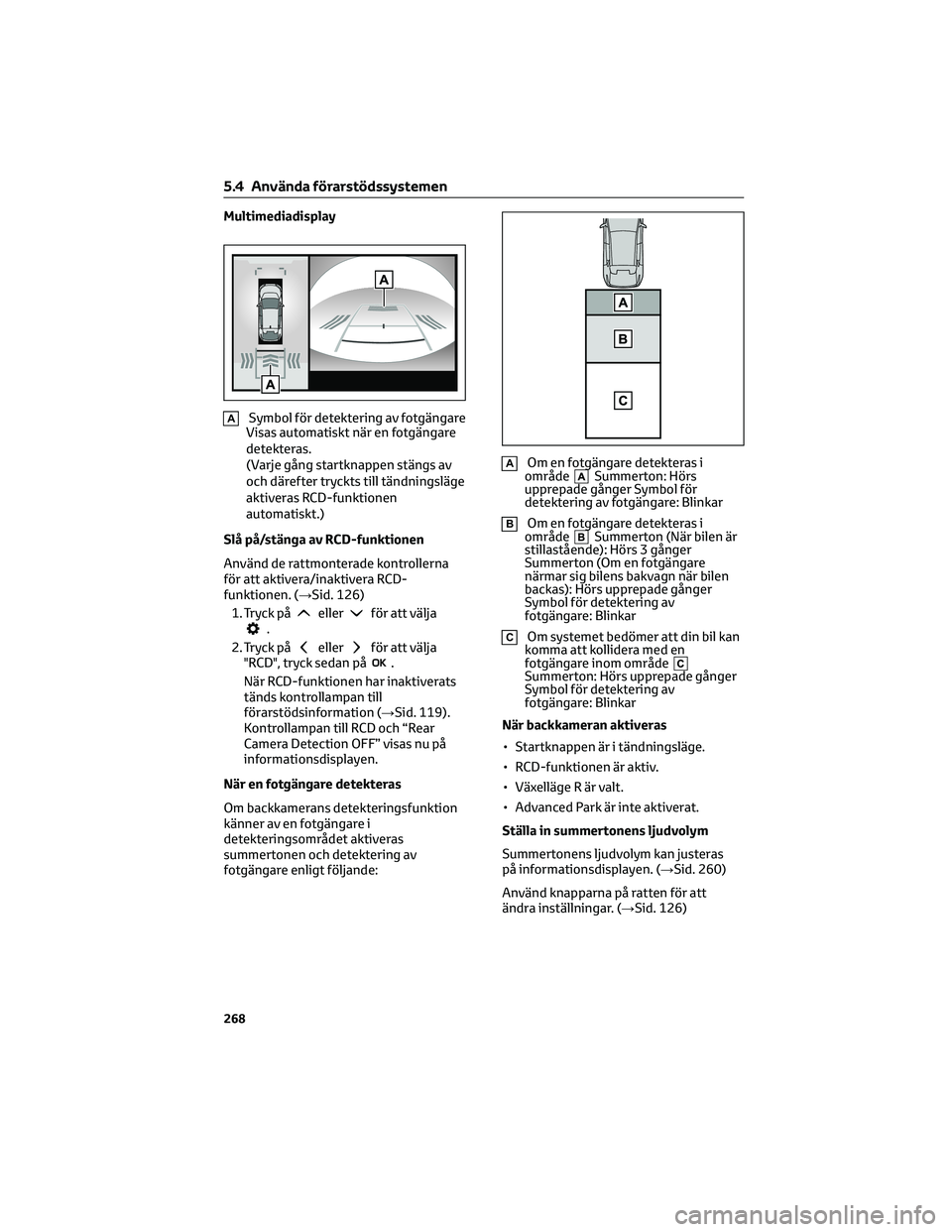

Multimediadisplay
ASymbol för detektering av fotgängare
Visas automatiskt när en fotgängare
detekteras.
(Varje gång startknappen stängs av
och därefter tryckts till tändningsläge
aktiveras RCD-funktionen
automatiskt.)
Slå på/stänga av RCD-funktionen
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCD-
funktionen. (→Sid. 126)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
"RCD", tryck sedan på.
När RCD-funktionen har inaktiverats
tänds kontrollampan till
förarstödsinformation (→Sid. 119).
Kontrollampan till RCD och “Rear
Camera Detection OFF” visas nu på
informationsdisplayen.
När en fotgängare detekteras
Om backkamerans detekteringsfunktion
känner av en fotgängare i
detekteringsområdet aktiveras
summertonen och detektering av
fotgängare enligt följande:
AOm en fotgängare detekteras i
områdeSummerton: Hörs
upprepade gånger Symbol för
detektering av fotgängare: Blinkar
BOm en fotgängare detekteras i
områdeSummerton (När bilen är
stillastående): Hörs 3 gånger
Summerton (Om en fotgängare
närmar sig bilens bakvagn när bilen
backas): Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
COm systemet bedömer att din bil kan
komma att kollidera med en
fotgängare inom område
Summerton: Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
När backkameran aktiveras
• Startknappen är i tändningsläge.
• RCD-funktionen är aktiv.
• Växelläge R är valt.
• Advanced Park är inte aktiverat.
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. (→Sid. 260)
Använd knapparna på ratten för att
ändra inställningar. (→Sid. 126)
5.4 Använda förarstödssystemen
268

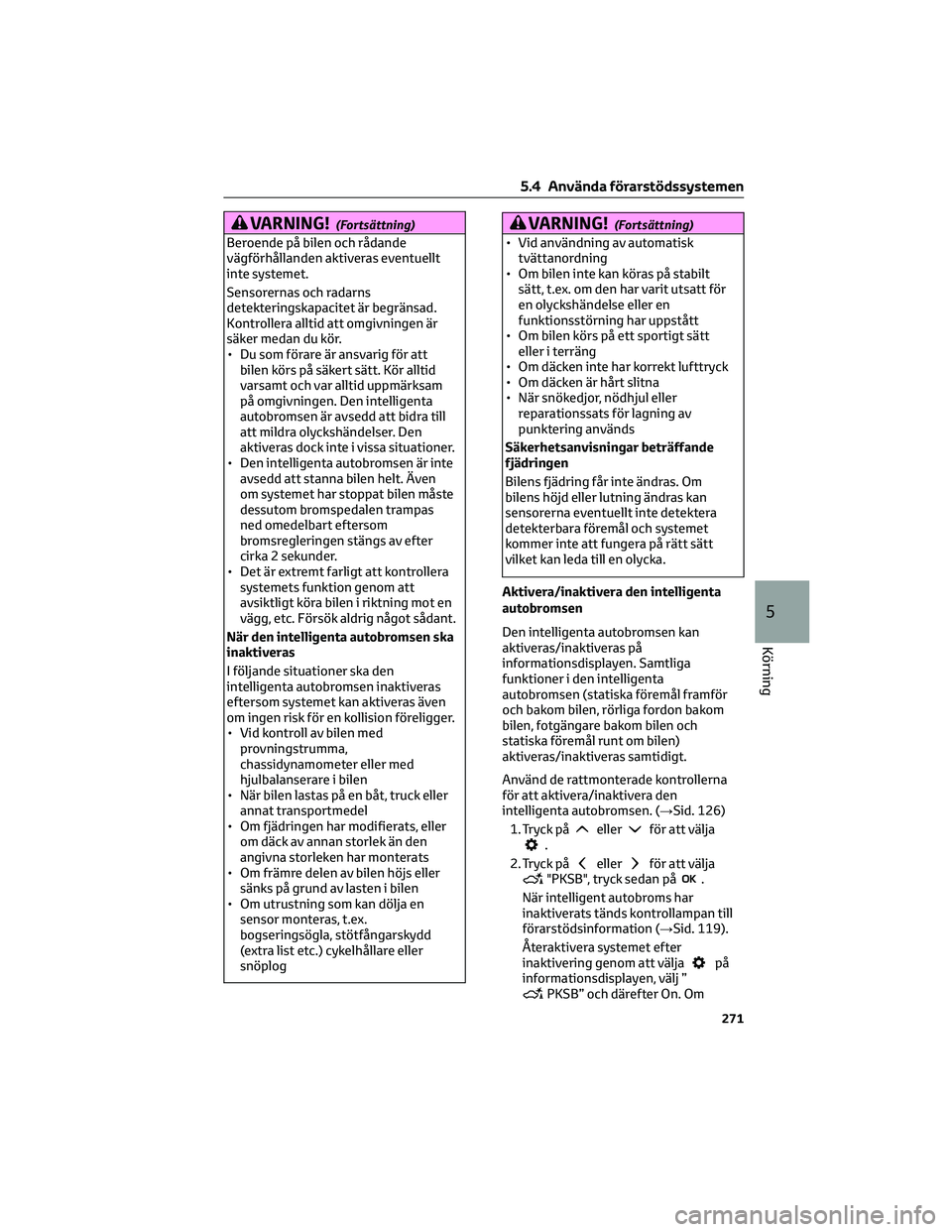

VARNING!(Fortsättning)
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Du som förare är ansvarig för att
bilen körs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om utrustning som kan dölja en
sensor monteras, t.ex.
bogseringsögla, stötfångarskydd
(extra list etc.) cykelhållare eller
snöplog
VARNING!(Fortsättning)
• Vid användning av automatisk
tvättanordning
• Om bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• Om däcken är hårt slitna
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Säkerhetsanvisningar beträffande
fjädringen
Bilens fjädring får inte ändras. Om
bilens höjd eller lutning ändras kan
sensorerna eventuellt inte detektera
detekterbara föremål och systemet
kommer inte att fungera på rätt sätt
vilket kan leda till en olycka.
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner i den intelligenta
autobromsen (statiska föremål framför
och bakom bilen, rörliga fordon bakom
bilen, fotgängare bakom bilen och
statiska föremål runt om bilen)
aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 126)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja"PKSB", tryck sedan på.
När intelligent autobroms har
inaktiverats tänds kontrollampan till
förarstödsinformation (→Sid. 119).
Återaktivera systemet efter
inaktivering genom att välja
på
informationsdisplayen, välj ”
PKSB” och därefter On. Om
5.4 Använda förarstödssystemen
271
5
Körning
