TOYOTA BZ4X 2023 Manuale duso (in Italian)

329
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida

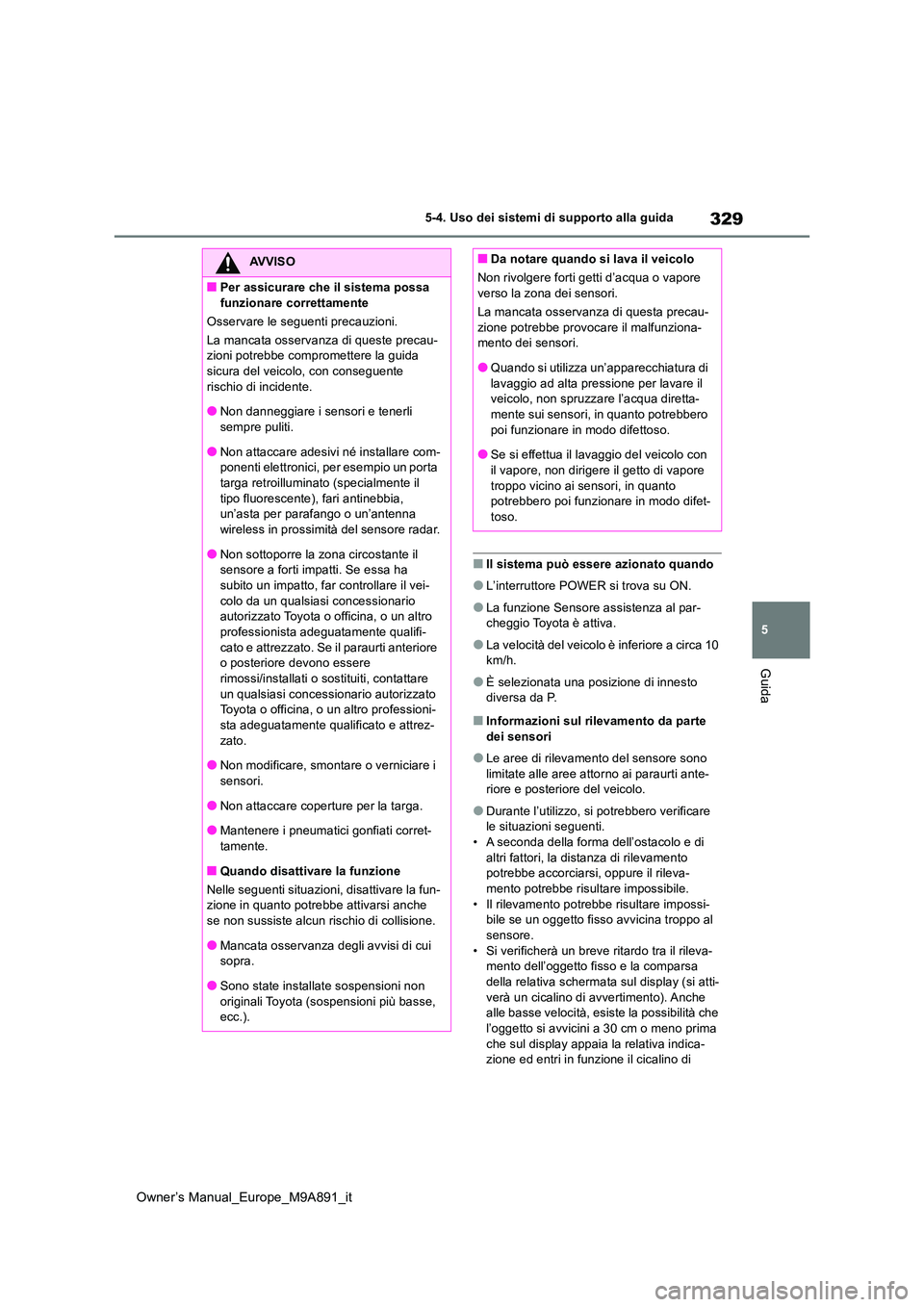

■Il sistema può essere azionato quando
●L’interruttore POWER si trova su ON.
●La funzione Sensore assistenza al par- cheggio Toyota è attiva.
●La velocità del veicolo è inferiore a circa 10 km/h.
●È selezionata una posizione di innesto diversa da P.
■Informazioni sul rilevamento da parte
dei sensori
●Le aree di rilevamento del sensore sono
limitate alle aree attorno ai paraurti ante- riore e posteriore del veicolo.
●Durante l’utilizzo, si potrebbero verificare le situazioni seguenti.• A seconda della forma dell’ostacolo e di
altri fattori, la distanza di rilevamento potrebbe accorciarsi, oppure il rileva-mento potrebbe risultare impossibile.
• Il rilevamento potrebbe risultare impossi- bile se un oggetto fisso avvicina troppo al sensore.
• Si verificherà un breve ritardo tra il rileva- mento dell’oggetto fisso e la comparsa della relativa schermata sul display (si atti-
verà un cicalino di avvertimento). Anche alle basse velocità, esiste la possibilità che l’oggetto si avvicini a 30 cm o meno prima
che sul display appaia la relativa indica- zione ed entri in funzione il cicalino di
AVVISO
■Per assicurare che il sistema possa
funzionare correttamente
Osservare le seguenti precauzioni.
La mancata osservanza di queste precau- zioni potrebbe compromettere la guida sicura del veicolo, con conseguente
rischio di incidente.
●Non danneggiare i sensori e tenerli sempre puliti.
●Non attaccare adesivi né installare com-ponenti elettronici, per esempio un porta targa retroilluminato (specialmente il
tipo fluorescente), fari antinebbia, un’asta per parafango o un’antenna wireless in prossimità del sensore radar.
●Non sottoporre la zona circostante il sensore a forti impatti. Se essa ha subito un impatto, far controllare il vei-
colo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato. Se il paraurti anteriore o posteriore devono essere rimossi/installati o sostituiti, contattare
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrez- zato.
●Non modificare, smontare o verniciare i
sensori.
●Non attaccare coperture per la targa.
●Mantenere i pneumatici gonfiati corret-
tamente.
■Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la fun- zione in quanto potrebbe attivarsi anche
se non sussiste alcun rischio di collisione.
●Mancata osservanza degli avvisi di cui sopra.
●Sono state installate sospensioni non originali Toyota (sospensioni più basse, ecc.).
■Da notare quando si lava il veicolo
Non rivolgere forti getti d’acqua o vapore verso la zona dei sensori.
La mancata osservanza di questa precau-
zione potrebbe provocare il malfunziona- mento dei sensori.
●Quando si utilizza un’apparecchiatura di
lavaggio ad alta pressione per lavare il veicolo, non spruzzare l’acqua diretta-mente sui sensori, in quanto potrebbero
poi funzionare in modo difettoso.
●Se si effettua il lavaggio del veicolo con il vapore, non dirigere il getto di vapore
troppo vicino ai sensori, in quanto potrebbero poi funzionare in modo difet-toso.

330
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
avvertimento. • A causa del volume dell’impianto audio o della rumorosità del flusso d’aria
dell’impianto di condizionamento, potrebbe risultare difficile udire il cicalino.• Potrebbe risultare difficile udire il suono di
questo sistema a causa dei cicalini di altri sistemi.
■Ostacoli che il sistema potrebbe non riuscire a rilevare correttamente
La forma dell’ostacolo potrebbe impedire al
sensore di rilevarlo. Prestare particolare attenzione ai seguenti ostacoli:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assor-
bono le onde sonore
●Oggetti ad angolo vivo
●Oggetti bassi
●Ostacoli alti con sezioni superiori che spor- gono verso l’esterno in direzione del vei-colo
Le persone potrebbero non essere rilevate se
indossano determinati capi di abbigliamento.
■Situazioni in cui il sistema potrebbe non funzionare correttamente
Alcune condizioni del veicolo e l’ambiente cir- costante possono influenzare la capacità di
un sensore di rilevare correttamente un osta- colo. Di seguito vengono riportati alcuni esempi di casi particolari in cui si può verifi-
care questo inconveniente.
●Sono presenti sporco, neve, gocce
d’acqua o ghiaccio su un sensore. (Il pro- blema si risolve pulendo i sensori.)
●Il sensore è gelato. (Il problema si risolve scongelando l’area interessata.) Nella stagione fredda, in particolare, se si
gela un sensore la relativa schermata visualizzata potrebbe risultare anomala, oppure gli ostacoli, per esempio un muro,
potrebbero non essere rilevati.
●Un sensore o l’area attorno a questo è
estremamente calda o fredda.
●Su una strada estremamente accidentata, su un pendio, sulla ghiaia o sull’erba.
●Quando sono presenti vicino al veicolo avvisatori acustici di veicoli, rilevatori di
veicoli, motori di motociclette, freni pneu- matici di veicoli pesanti, sonar di rileva-mento della distanza di altri veicoli o altri
dispositivi che generano onde ultrasoniche
●Un sensore è rivestito da un velo di spruzzi
o da forte pioggia.
●Se un ostacolo si avvicina troppo al sen-
sore.
●Quando un pedone indossa abiti che non
riflettono le onde ultrasoniche (es. gonne con arricciature o balze).
●Entro il raggio di rilevamento sono presenti oggetti che non sono perpendicolari al ter-reno, non sono perpendicolari alla dire-
zione di marcia del veicolo, non sono uniformi oppure ondeggiano.
●Soffia un forte vento
●Durante la guida in condizioni meteorologi-
che avverse, quali ad esempio nebbia, neve o tempeste di sabbia
●Quando un oggetto che non può essere rilevato si trova tra il veicolo e l’ostacolo rilevato
●Un ostacolo quale un altro veicolo, una motocicletta, una bicicletta o un pedone
attraversa l’area davanti al veicolo oppure sbuca fuori improvvisamente dal lato
●Se la direzione del sensore ha deviato a causa di una collisione o altri tipo di urto
●Se è installata un’apparecchiatura che potrebbe ostruire un sensore, per esempio un occhiello di traino, una protezione per il
paraurti (una striscia di rifinitura supple- mentare, ecc.), un porta biciclette o uno spazzaneve

331
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida

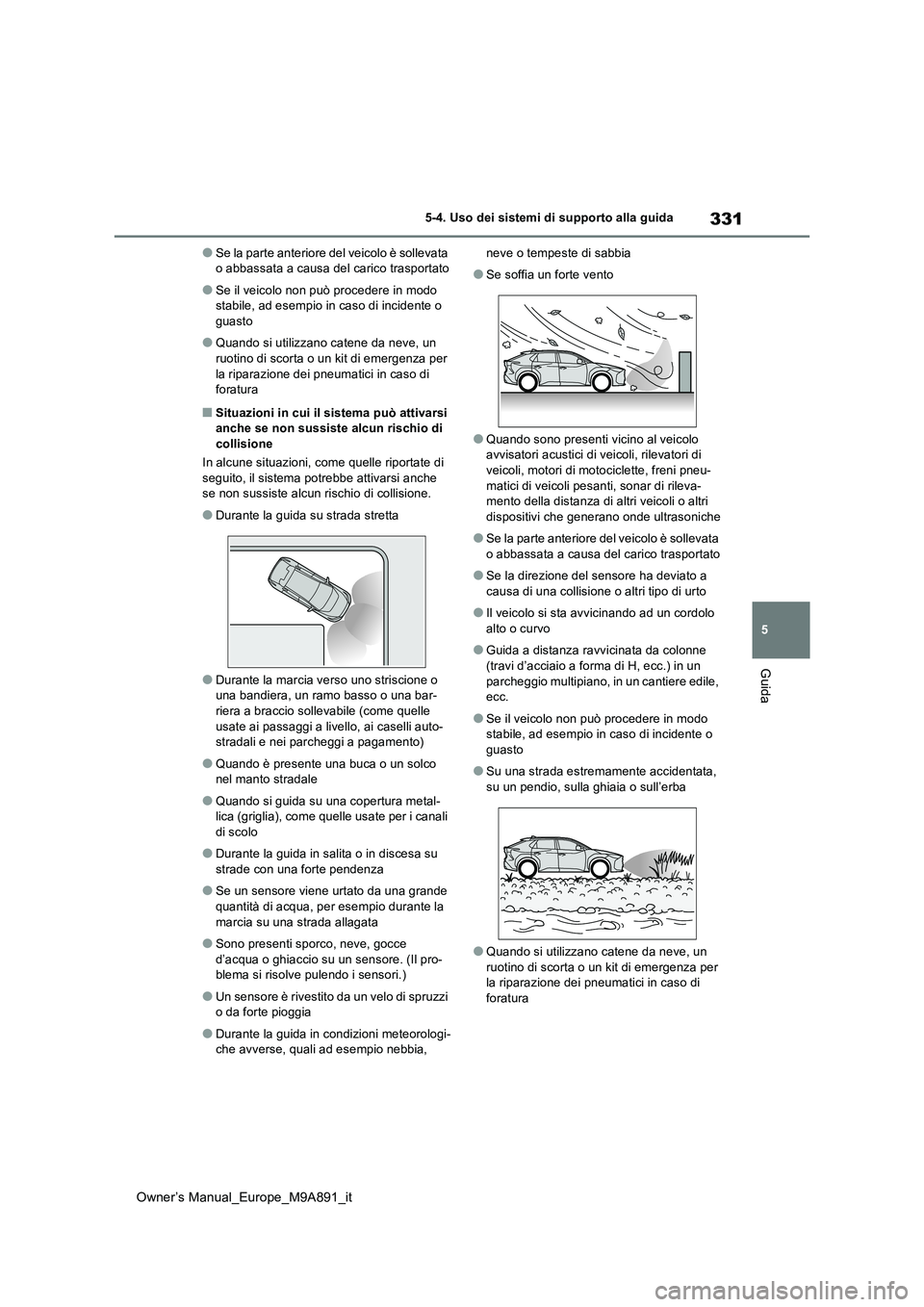

●Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o guasto
●Quando si utilizzano catene da neve, un ruotino di scorta o un kit di emergenza per
la riparazione dei pneumatici in caso di foratura
■Situazioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di
collisione
In alcune situazioni, come quelle riportate di seguito, il sistema potrebbe attivarsi anche se non sussiste alcun rischio di collisione.
●Durante la guida su strada stretta
●Durante la marcia verso uno striscione o una bandiera, un ramo basso o una bar-riera a braccio sollevabile (come quelle
usate ai passaggi a livello, ai caselli auto- stradali e nei parcheggi a pagamento)
●Quando è presente una buca o un solco nel manto stradale
●Quando si guida su una copertura metal-lica (griglia), come quelle usate per i canali di scolo
●Durante la guida in salita o in discesa su strade con una forte pendenza
●Se un sensore viene urtato da una grande quantità di acqua, per esempio durante la
marcia su una strada allagata
●Sono presenti sporco, neve, gocce
d’acqua o ghiaccio su un sensore. (Il pro- blema si risolve pulendo i sensori.)
●Un sensore è rivestito da un velo di spruzzi o da forte pioggia
●Durante la guida in condizioni meteorologi-che avverse, quali ad esempio nebbia,
neve o tempeste di sabbia
●Se soffia un forte vento
●Quando sono presenti vicino al veicolo avvisatori acustici di veicoli, rilevatori di
veicoli, motori di motociclette, freni pneu- matici di veicoli pesanti, sonar di rileva-mento della distanza di altri veicoli o altri
dispositivi che generano onde ultrasoniche
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
●Se la direzione del sensore ha deviato a
causa di una collisione o altri tipo di urto
●Il veicolo si sta avvicinando ad un cordolo
alto o curvo
●Guida a distanza ravvicinata da colonne
(travi d’acciaio a forma di H, ecc.) in un parcheggio multipiano, in un cantiere edile, ecc.
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o
guasto
●Su una strada estremamente accidentata,
su un pendio, sulla ghiaia o sull’erba
●Quando si utilizzano catene da neve, un
ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura

332
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida

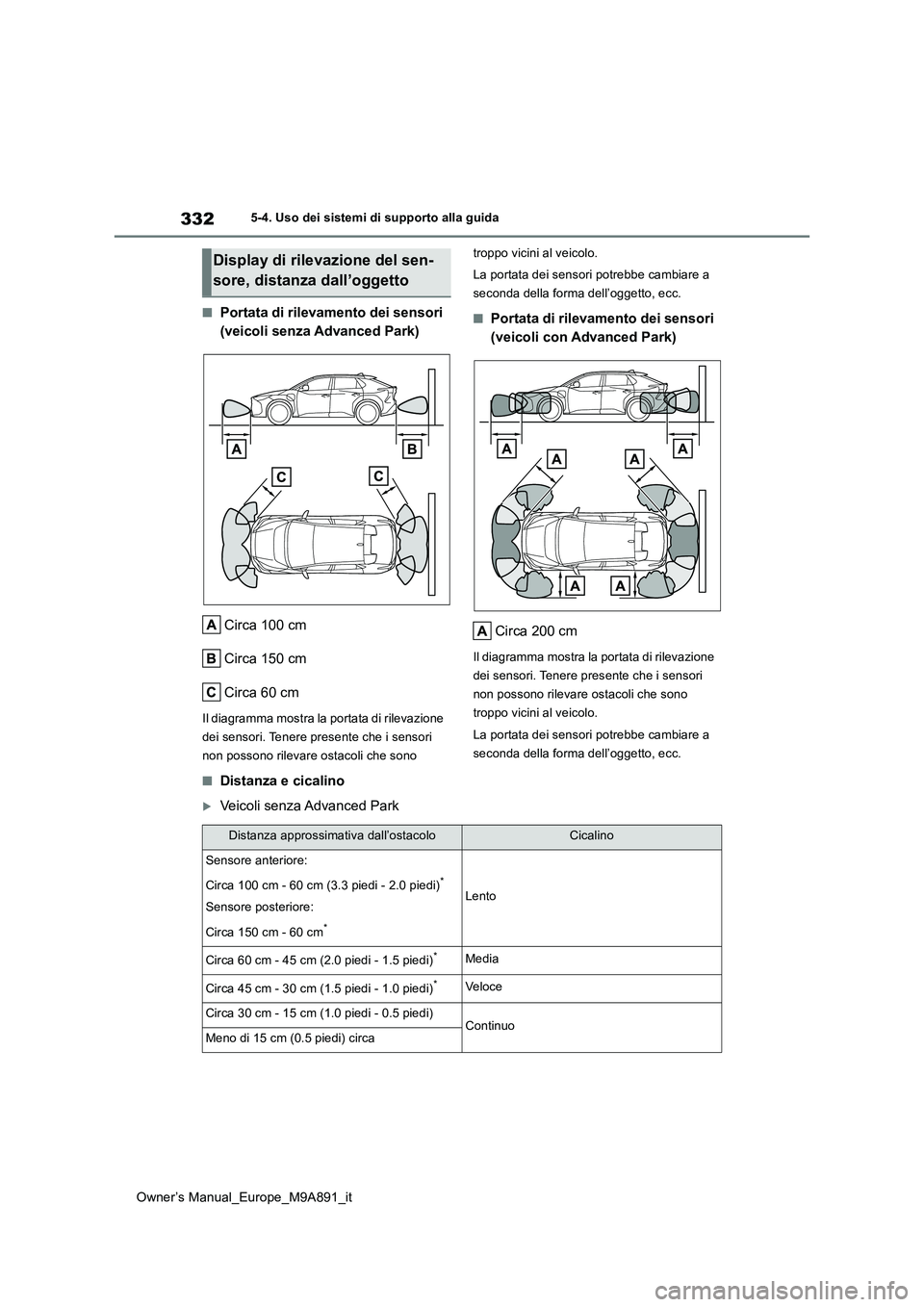

■Portata di rilevamento dei sensori
(veicoli senza Advanced Park)
Circa 100 cm
Circa 150 cm
Circa 60 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pr esente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
■Portata di rilevamento dei sensori
(veicoli con Advanced Park)
Circa 200 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pres ente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
■Distanza e cicalino
Veicoli senza Advanced Park
Display di rilevazione del sen-
sore, distanza dall’oggetto
Distanza approssimativa dall’ostacoloCicalino
Sensore anteriore:
Circa 100 cm - 60 cm (3.3 piedi - 2.0 piedi)*
Sensore posteriore:
Circa 150 cm - 60 cm*
Lento
Circa 60 cm - 45 cm (2.0 piedi - 1.5 piedi)*Media
Circa 45 cm - 30 cm (1.5 piedi - 1.0 piedi)*Ve l o ce
Circa 30 cm - 15 cm (1.0 piedi - 0.5 piedi)ContinuoMeno di 15 cm (0.5 piedi) circa

333
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida

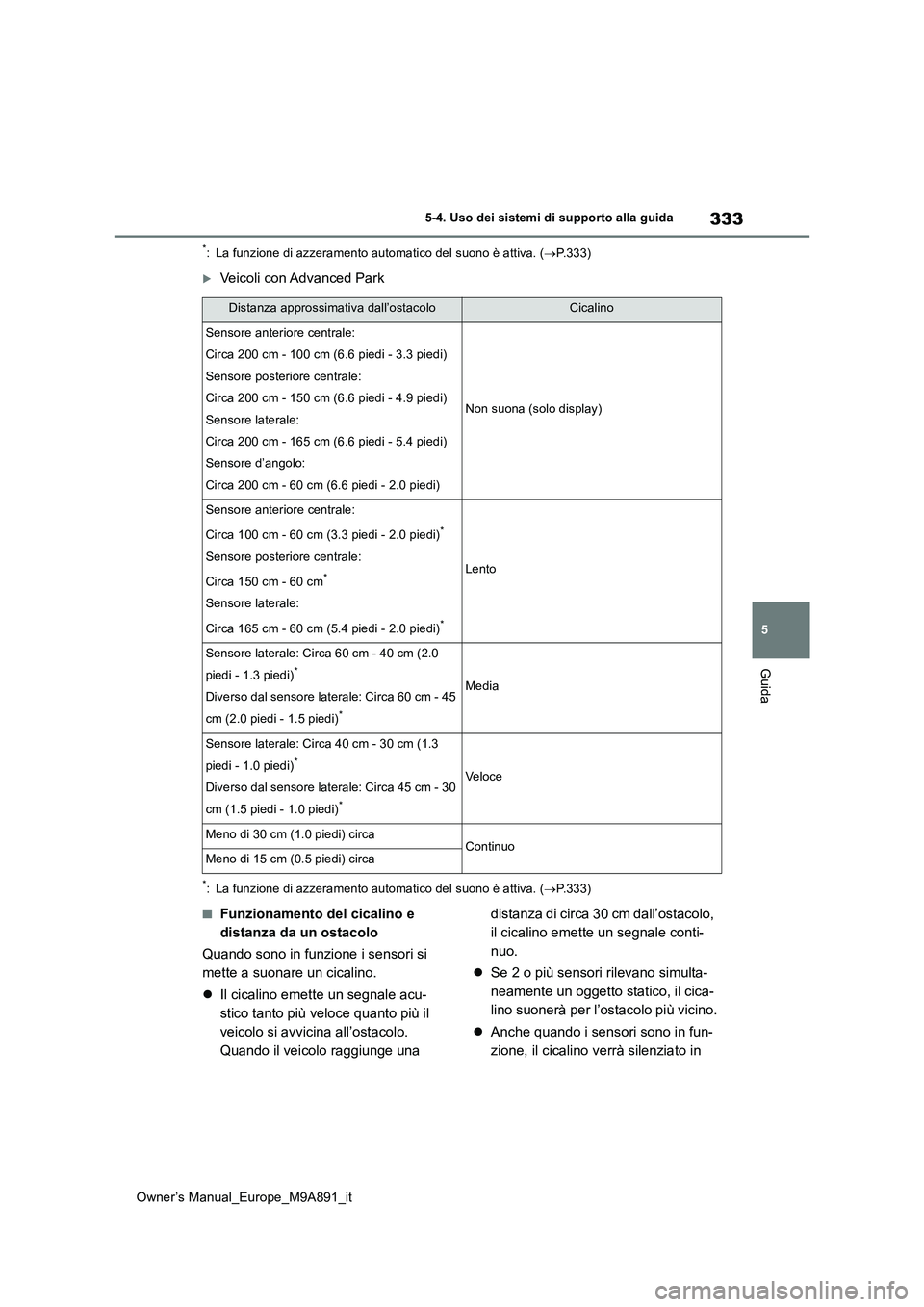

*: La funzione di azzeramento automatico del suono è attiva. (P.333)
Veicoli con Advanced Park
*: La funzione di azzeramento automatico del suono è attiva. (P.333)
■Funzionamento del cicalino e
distanza da un ostacolo
Quando sono in funzione i sensori si
mette a suonare un cicalino.
 Il cicalino emette un segnale acu-
stico tanto più veloce quanto più il
veicolo si avvicina all’ostacolo.
Quando il veicolo raggiunge una
distanza di circa 30 cm dall’ostacolo,
il cicalino emette un segnale conti-
nuo.
 Se 2 o più sensori rilevano simulta-
neamente un oggetto statico, il cica-
lino suonerà per l’ostacolo più vicino.
 Anche quando i sensori sono in fun-
zione, il cicalino verrà silenziato in
Distanza approssimativa dall’ostacoloCicalino
Sensore anteriore centrale:
Circa 200 cm - 100 cm (6.6 piedi - 3.3 piedi)
Sensore posteriore centrale:
Circa 200 cm - 150 cm (6.6 piedi - 4.9 piedi)
Sensore laterale:
Circa 200 cm - 165 cm (6.6 piedi - 5.4 piedi)
Sensore d’angolo:
Circa 200 cm - 60 cm (6.6 piedi - 2.0 piedi)
Non suona (solo display)
Sensore anteriore centrale:
Circa 100 cm - 60 cm (3.3 piedi - 2.0 piedi)*
Sensore posteriore centrale:
Circa 150 cm - 60 cm*
Sensore laterale:
Circa 165 cm - 60 cm (5.4 piedi - 2.0 piedi)*
Lento
Sensore laterale: Circa 60 cm - 40 cm (2.0
piedi - 1.3 piedi)*
Diverso dal sensore laterale: Circa 60 cm - 45
cm (2.0 piedi - 1.5 piedi)*
Media
Sensore laterale: Circa 40 cm - 30 cm (1.3
piedi - 1.0 piedi)*
Diverso dal sensore laterale: Circa 45 cm - 30
cm (1.5 piedi - 1.0 piedi)*
Ve l o ce
Meno di 30 cm (1.0 piedi) circaContinuoMeno di 15 cm (0.5 piedi) circa

334
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida

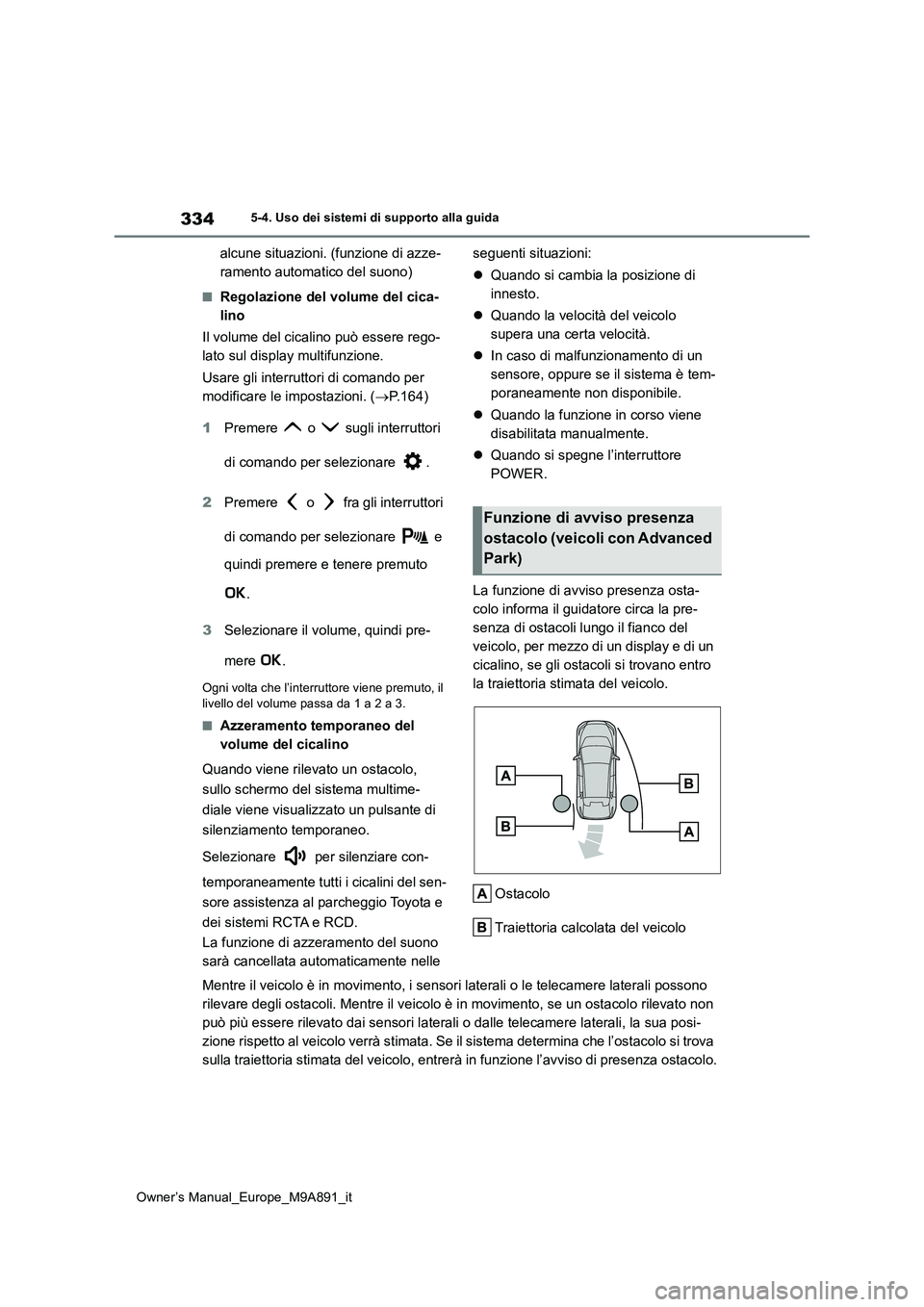

alcune situazioni. (funzione di azze-
ramento automatico del suono)
■Regolazione del volume del cica-
lino
Il volume del cicalino può essere rego-
lato sul display multifunzione.
Usare gli interruttori di comando per
modificare le impostazioni. ( P.164)
1 Premere o sugli interruttori
di comando per selezionare .
2 Premere o fra gli interruttori
di comando per selezionare e
quindi premere e tenere premuto
.
3 Selezionare il volume, quindi pre-
mere .
Ogni volta che l’interruttore viene premuto, il
livello del volume passa da 1 a 2 a 3.
■Azzeramento temporaneo del
volume del cicalino
Quando viene rilevato un ostacolo,
sullo schermo del sistema multime-
diale viene visualizzato un pulsante di
silenziamento temporaneo.
Selezionare per silenziare con-
temporaneamente tutti i cicalini del sen-
sore assistenza al parcheggio Toyota e
dei sistemi RCTA e RCD.
La funzione di azzeramento del suono
sarà cancellata automaticamente nelle
seguenti situazioni:
 Quando si cambia la posizione di
innesto.
 Quando la velocità del veicolo
supera una certa velocità.
 In caso di malfunzionamento di un
sensore, oppure se il sistema è tem-
poraneamente non disponibile.
 Quando la funzione in corso viene
disabilitata manualmente.
 Quando si spegne l’interruttore
POWER.
La funzione di avviso presenza osta-
colo informa il guidatore circa la pre-
senza di ostacoli lungo il fianco del
veicolo, per mezzo di un display e di un
cicalino, se gli ostacoli si trovano entro
la traiettoria stimata del veicolo.
Ostacolo
Traiettoria calcolata del veicolo
Mentre il veicolo è in movimento, i sensori laterali o le telec amere laterali possono
rilevare degli ostacoli. Mentre il veicolo è in movimento, se u n ostacolo rilevato non
può più essere rilevato dai sensori laterali o dalle telecamere laterali, la sua posi-
zione rispetto al veicolo verrà stimata. Se il sistema determin a che l’ostacolo si trova
sulla traiettoria stimata del veicolo, entrerà in funzione l’av viso di presenza ostacolo.
Funzione di avviso presenza
ostacolo (veicoli con Advanced
Park)

335
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
Ostacolo rilevato dai sensori laterali o dalle telecamere laterali
1 Il veicolo viene arrestato e gli ostacoli lungo i fianchi del veicolo non vengono
rilevati.
2 Vengono rilevati degli ostacoli mentre il veicolo è in movimento.
3 Anche se gli ostacoli si trovano al di fuori dell’area di rilevamento dei sensori
laterali o delle telecamere laterali, viene visualizzato un avv iso e si attiva un
cicalino.
■Condizioni di funzionamento della fun- zione di avviso presenza ostacolo
●La funzione Advanced Park è attivata.
●Il veicolo si sposta di circa 7 m dopo che si
è avviato il sistema EV.
●Viene selezionata la posizione di innesto
R.
●Dopo che è stata selezionata la posizione
di innesto D, il veicolo si è spostato di 7 m o meno.
●L’interruttore telecamera è stato premuto e viene visualizzato il display multimediale.
●Il sensore anteriore o posteriore rileva un ostacolo fisso.
■Rilevamento di ostacoli lungo i fianchi del veicolo
●Gli ostacoli lungo i fianchi del veicolo non vengono rilevati istantaneamente. La posi-
zione degli ostacoli rispetto al veicolo viene stimata dopo che essi sono stati rilevati dapprima dai sensori laterali anteriori o
posteriori o dalle telecamere laterali. Per- tanto, dopo che l’interruttore POWER è stato portato in modalità ON, anche se
lungo il fianco del veicolo è presente un ostacolo, questo potrebbe non essere rile-
vato finché il veicolo non sarà stato guidato per un breve tratto e finché i sensori laterali o le telecamere laterali non avranno ese-
guito una scansione completa delle aree lungo i fianchi del veicolo.
●Se i sensori laterali o le telecamere laterali rilevano un veicolo, una persona, un ani-male, ecc. ma questo poi esce dall’area di
rilevamento dei sensori laterali o delle tele- camere laterali, il sistema dedurrà che l’ostacolo non si è mosso.
AVVISO
■Sensori laterali e telecamere laterali
In situazioni come quelle sotto riportate, la funzione potrebbe non funzionare corretta-
mente, con la possibilità di causare un incidente. Procedere con cautela.

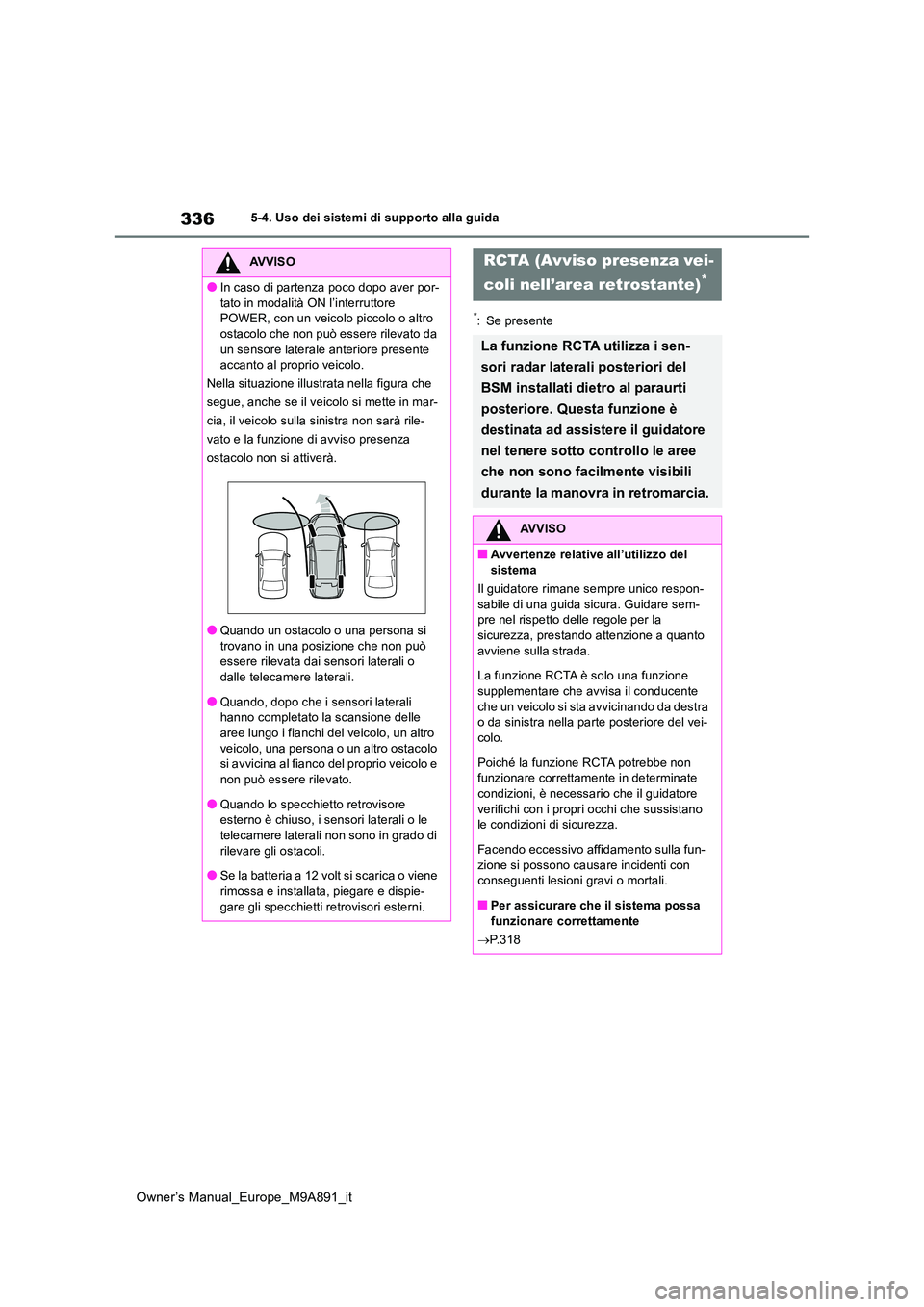

336
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
*: Se presente
AVVISO
●In caso di partenza poco dopo aver por-
tato in modalità ON l’interruttore POWER, con un veicolo piccolo o altro ostacolo che non può essere rilevato da
un sensore laterale anteriore presente accanto al proprio veicolo.
Nella situazione illustrata nella figura che
segue, anche se il veicolo si mette in mar-
cia, il veicolo sulla sinistra non sarà rile-
vato e la funzione di avviso presenza
ostacolo non si attiverà.
●Quando un ostacolo o una persona si
trovano in una posizione che non può essere rilevata dai sensori laterali o dalle telecamere laterali.
●Quando, dopo che i sensori laterali hanno completato la scansione delle
aree lungo i fianchi del veicolo, un altro veicolo, una persona o un altro ostacolo si avvicina al fianco del proprio veicolo e
non può essere rilevato.
●Quando lo specchietto retrovisore esterno è chiuso, i sensori laterali o le
telecamere laterali non sono in grado di rilevare gli ostacoli.
●Se la batteria a 12 volt si scarica o viene
rimossa e installata, piegare e dispie- gare gli specchietti retrovisori esterni.
RCTA (Avviso presenza vei-
coli nell’area retrostante)*
La funzione RCTA utilizza i sen-
sori radar laterali posteriori del
BSM installati dietro al paraurti
posteriore. Questa funzione è
destinata ad assistere il guidatore
nel tenere sotto controllo le aree
che non sono facilmente visibili
durante la manovra in retromarcia.
AVVISO
■Avvertenze relative all’utilizzo del
sistema
Il guidatore rimane sempre unico respon- sabile di una guida sicura. Guidare sem-pre nel rispetto delle regole per la
sicurezza, prestando attenzione a quanto avviene sulla strada.
La funzione RCTA è solo una funzione
supplementare che avvisa il conducente che un veicolo si sta avvicinando da destra o da sinistra nella parte posteriore del vei-
colo.
Poiché la funzione RCTA potrebbe non funzionare correttamente in determinate
condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni di sicurezza.
Facendo eccessivo affidamento sulla fun- zione si possono causare incidenti con conseguenti lesioni gravi o mortali.
■Per assicurare che il sistema possa funzionare correttamente
 P.318

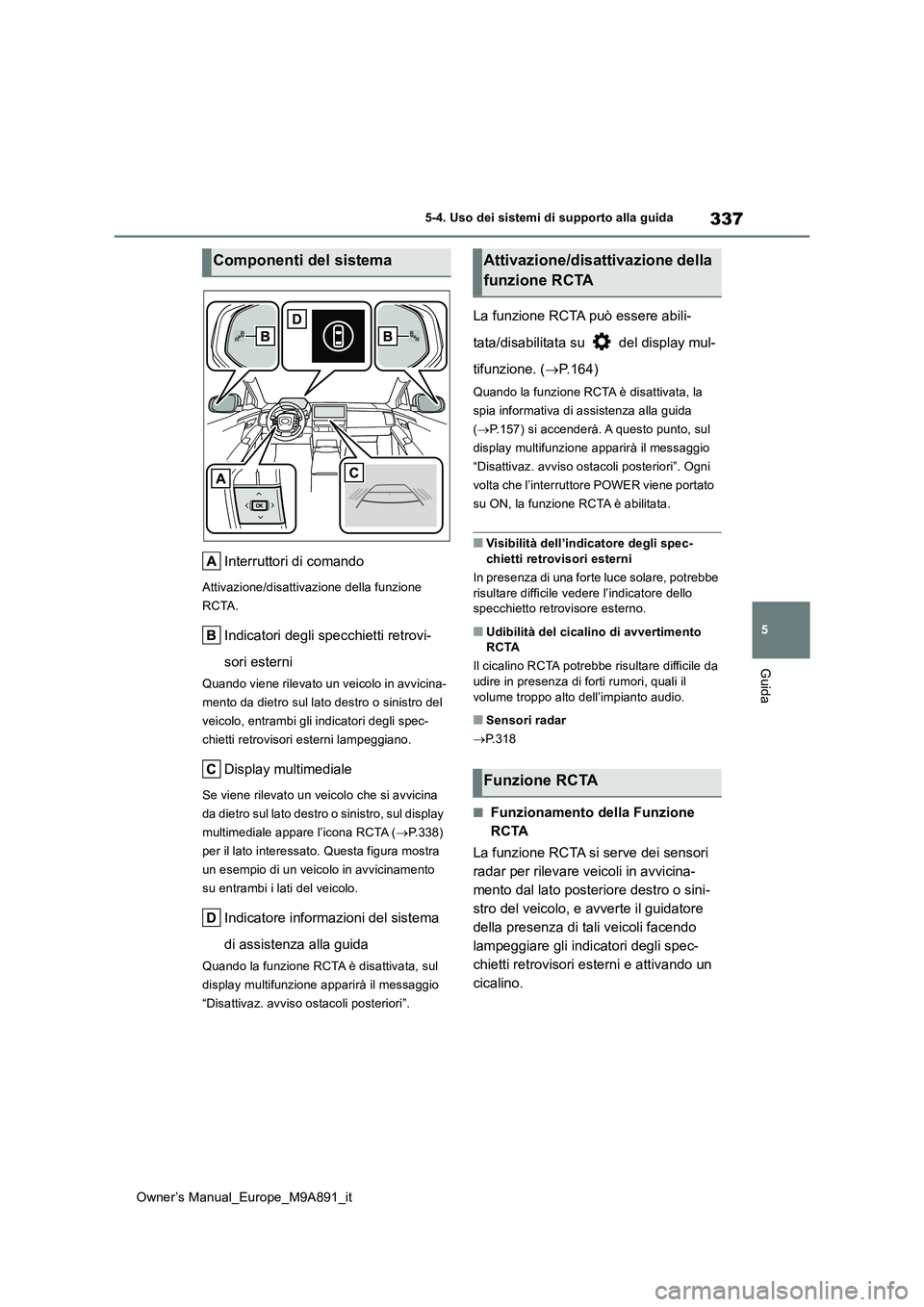

337
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
Interruttori di comando
Attivazione/disattivazione della funzione
RCTA.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevato un veicolo in avvicina-
mento da dietro sul lato destro o sinistro del
veicolo, entrambi gli indicatori degli spec-
chietti retrovisori esterni lampeggiano.
Display multimediale
Se viene rilevato un veicolo che si avvicina
da dietro sul lato destro o sinistro, sul display
multimediale appare l’icona RCTA ( P.338)
per il lato interessato. Questa figura mostra
un esempio di un veicolo in avvicinamento
su entrambi i lati del veicolo.
Indicatore informazioni del sistema
di assistenza alla guida
Quando la funzione RCTA è disattivata, sul
display multifunzione apparirà il messaggio
“Disattivaz. avviso ostacoli posteriori”.
La funzione RCTA può essere abili-
tata/disabilitata su del display mul-
tifunzione. ( P.164)
Quando la funzione RCTA è disattivata, la
spia informativa di assistenza alla guida
( P.157) si accenderà. A questo punto, sul
display multifunzione apparirà il messaggio
“Disattivaz. avviso ostacoli posteriori”. Ogni
volta che l’interruttore POWER viene portato
su ON, la funzione RCTA è abilitata.
■Visibilità dell’indicatore degli spec- chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe
risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Udibilità del cicalino di avvertimento RCTA
Il cicalino RCTA potrebbe risultare difficile da
udire in presenza di forti rumori, quali il volume troppo alto dell’impianto audio.
■Sensori radar
 P.318
■Funzionamento della Funzione
RCTA
La funzione RCTA si serve dei sensori
radar per rilevare veicoli in avvicina-
mento dal lato posteriore destro o sini-
stro del veicolo, e avverte il guidatore
della presenza di tali veicoli facendo
lampeggiare gli indicatori degli spec-
chietti retrovisori esterni e attivando un
cicalino.
Componenti del sistema Attivazione/disattivazione della
funzione RCTA
Funzione RCTA

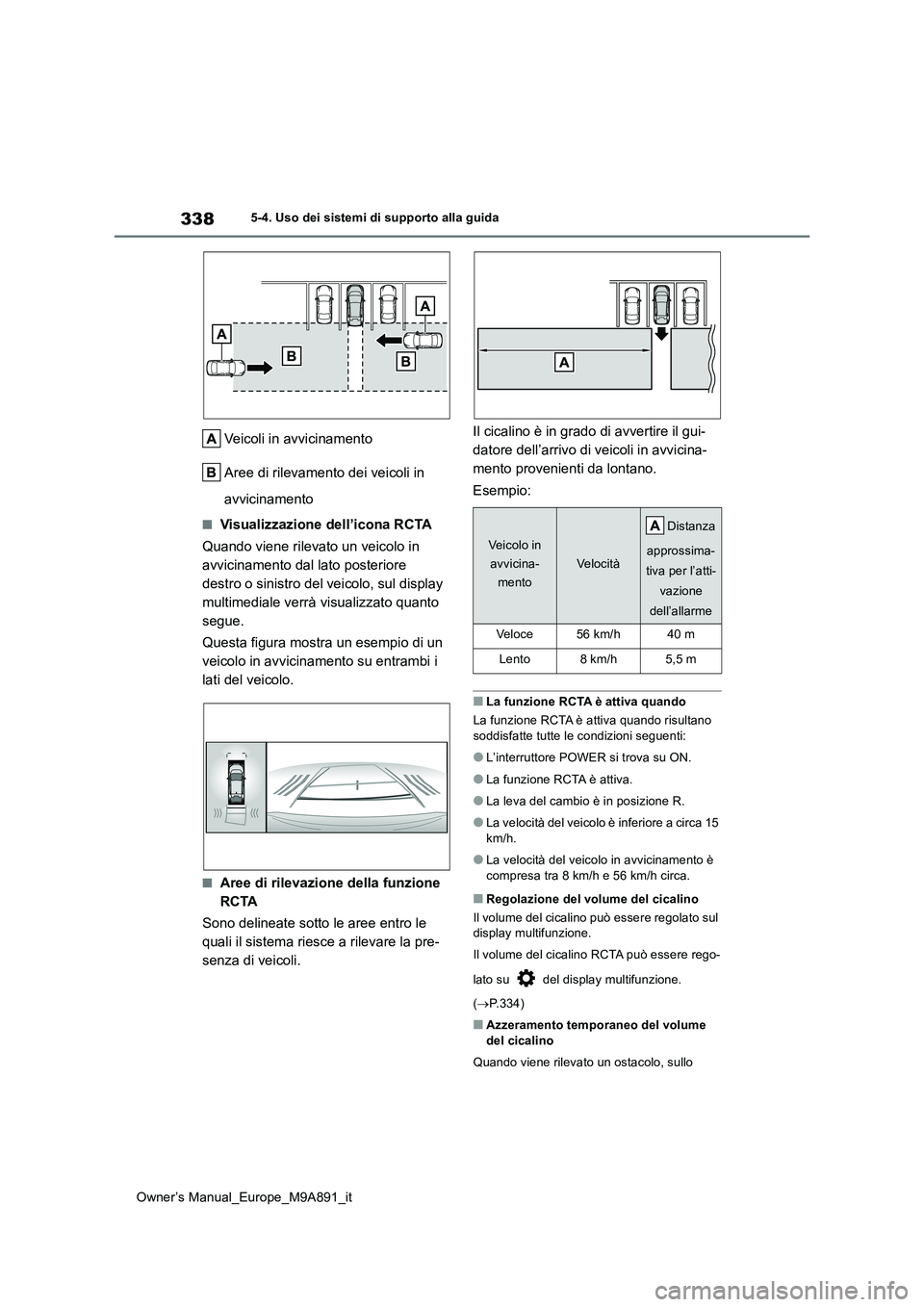

338
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Veicoli in avvicinamento
Aree di rilevamento dei veicoli in
avvicinamento
■Visualizzazione dell’icona RCTA
Quando viene rilevato un veicolo in
avvicinamento dal lato posteriore
destro o sinistro del veicolo, sul display
multimediale verrà visualizzato quanto
segue.
Questa figura mostra un esempio di un
veicolo in avvicinamento su entrambi i
lati del veicolo.
■Aree di rilevazione della funzione
RCTA
Sono delineate sotto le aree entro le
quali il sistema riesce a rilevare la pre-
senza di veicoli.
Il cicalino è in grado di avvertire il gui-
datore dell’arrivo di veicoli in avvicina-
mento provenienti da lontano.
Esempio:
■La funzione RCTA è attiva quando
La funzione RCTA è attiva quando risultano
soddisfatte tutte le condizioni seguenti:
●L’interruttore POWER si trova su ON.
●La funzione RCTA è attiva.
●La leva del cambio è in posizione R.
●La velocità del veicolo è inferiore a circa 15
km/h.
●La velocità del veicolo in avvicinamento è
compresa tra 8 km/h e 56 km/h circa.
■Regolazione del volume del cicalino
Il volume del cicalino può essere regolato sul display multifunzione.
Il volume del cicalino RCTA può essere rego-
lato su del display multifunzione.
( P.334)
■Azzeramento temporaneo del volume del cicalino
Quando viene rilevato un ostacolo, sullo
Veicolo in
avvicina-
mento
Ve l o c i t à
Distanza
approssima-
tiva per l’atti-
vazione
dell’allarme
Ve l o c e56 km/h40 m
Lento8 km/h5,5 m
