TOYOTA C-HR 2016 Brugsanvisning (in Danish)

6617-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HR

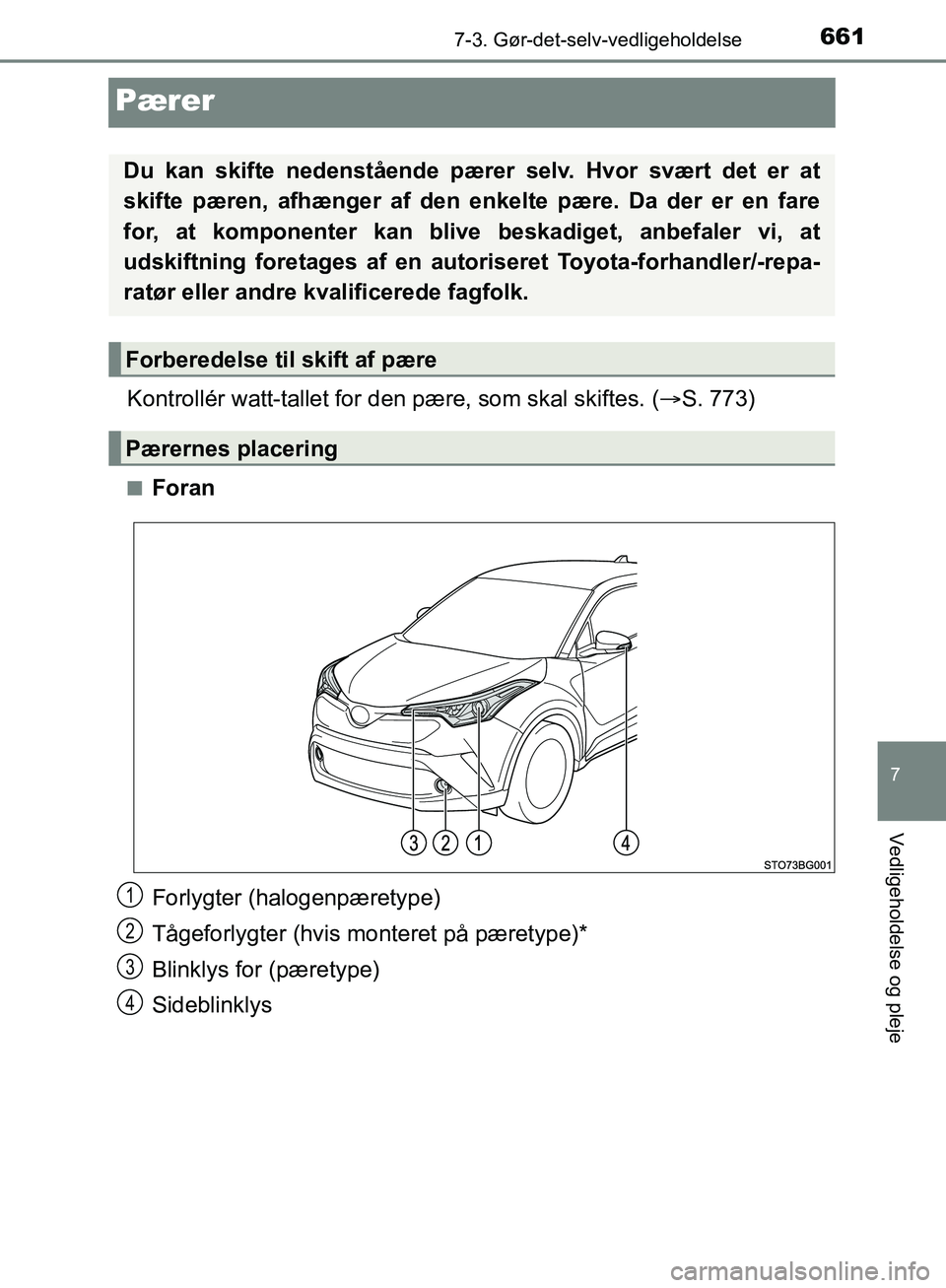

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 773)
nForan
Forlygter (halogenpæretype)
Tågeforlygter (hvis monteret på pæretype)*
Blinklys for (pæretype)
Sideblinklys
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
1
2
3
4
OM10528DK.book Page 661 Tuesday, December 6, 2016 12:29 PM

6627-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HRn

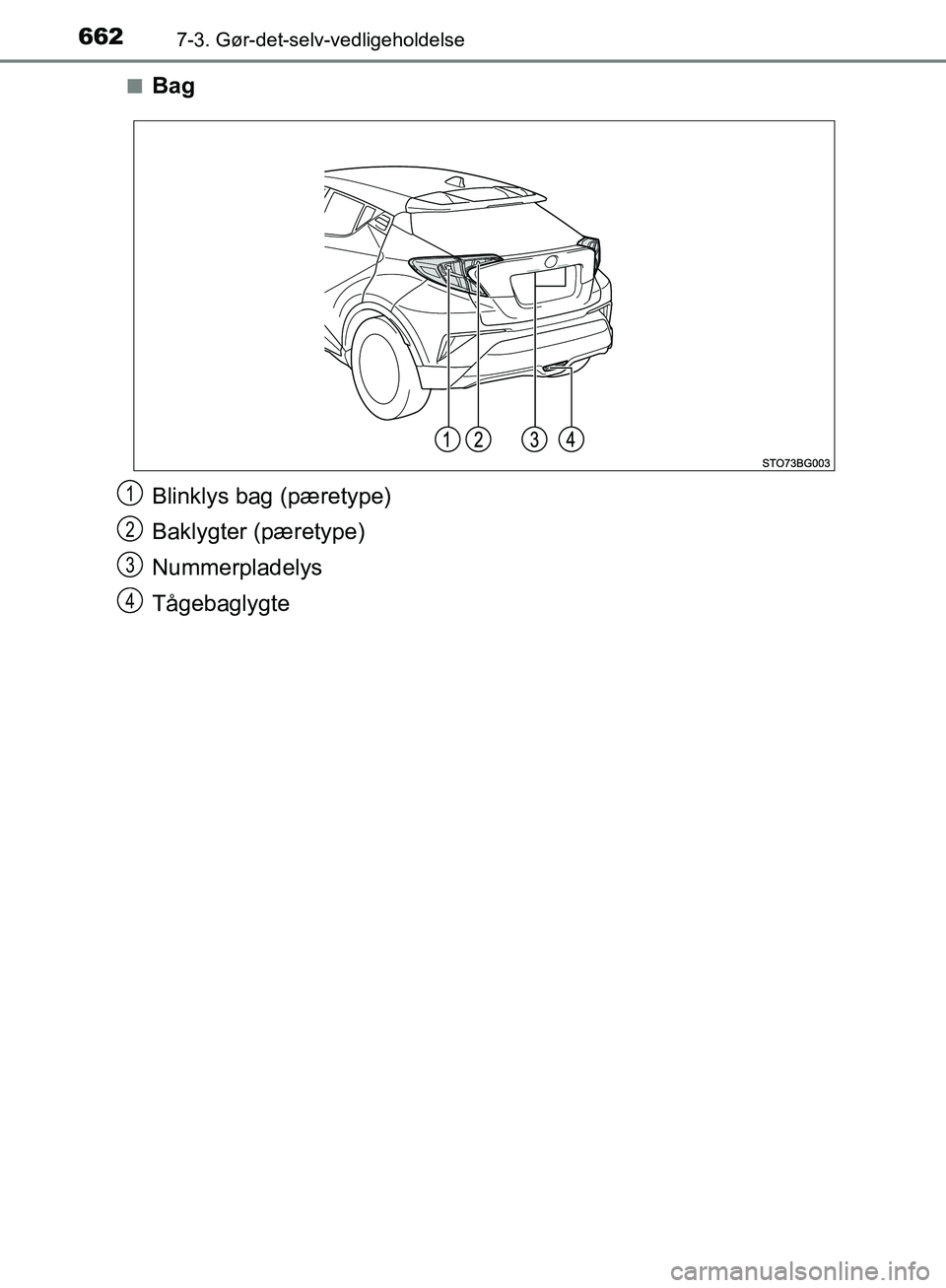

Bag
Blinklys bag (pæretype)
Baklygter (pæretype)
Nummerpladelys
TÃ¥gebaglygte
1
2
3
4
OM10528DK.book Page 662 Tuesday, December 6, 2016 12:29 PM

6637-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HRn

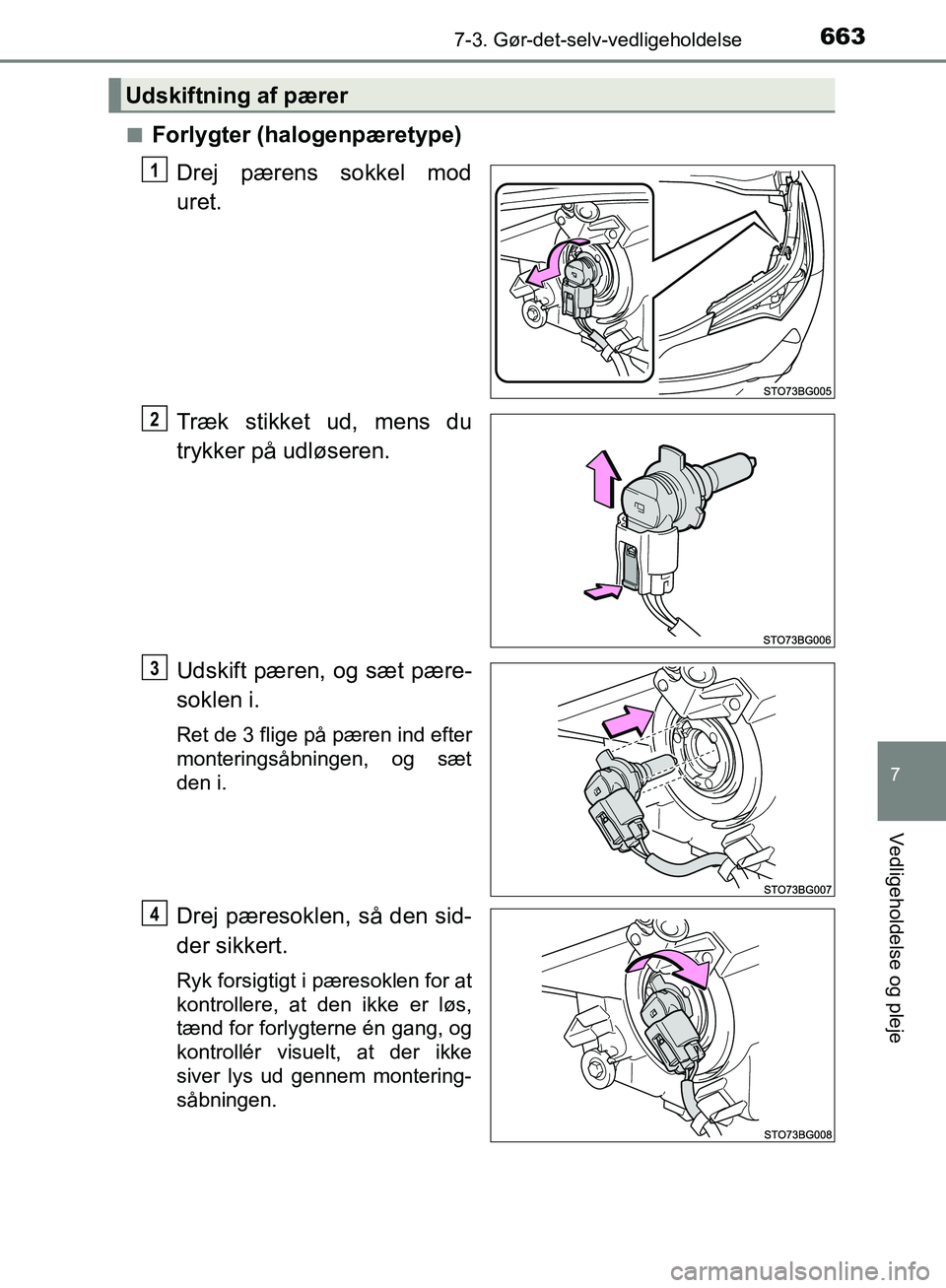

Forlygter (halogenpæretype)
Drej pærens sokkel mod
uret.
Træk stikket ud, mens du
trykker på udløseren.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Udskiftning af pærer
1
2
3
4
OM10528DK.book Page 663 Tuesday, December 6, 2016 12:29 PM

6647-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HRn

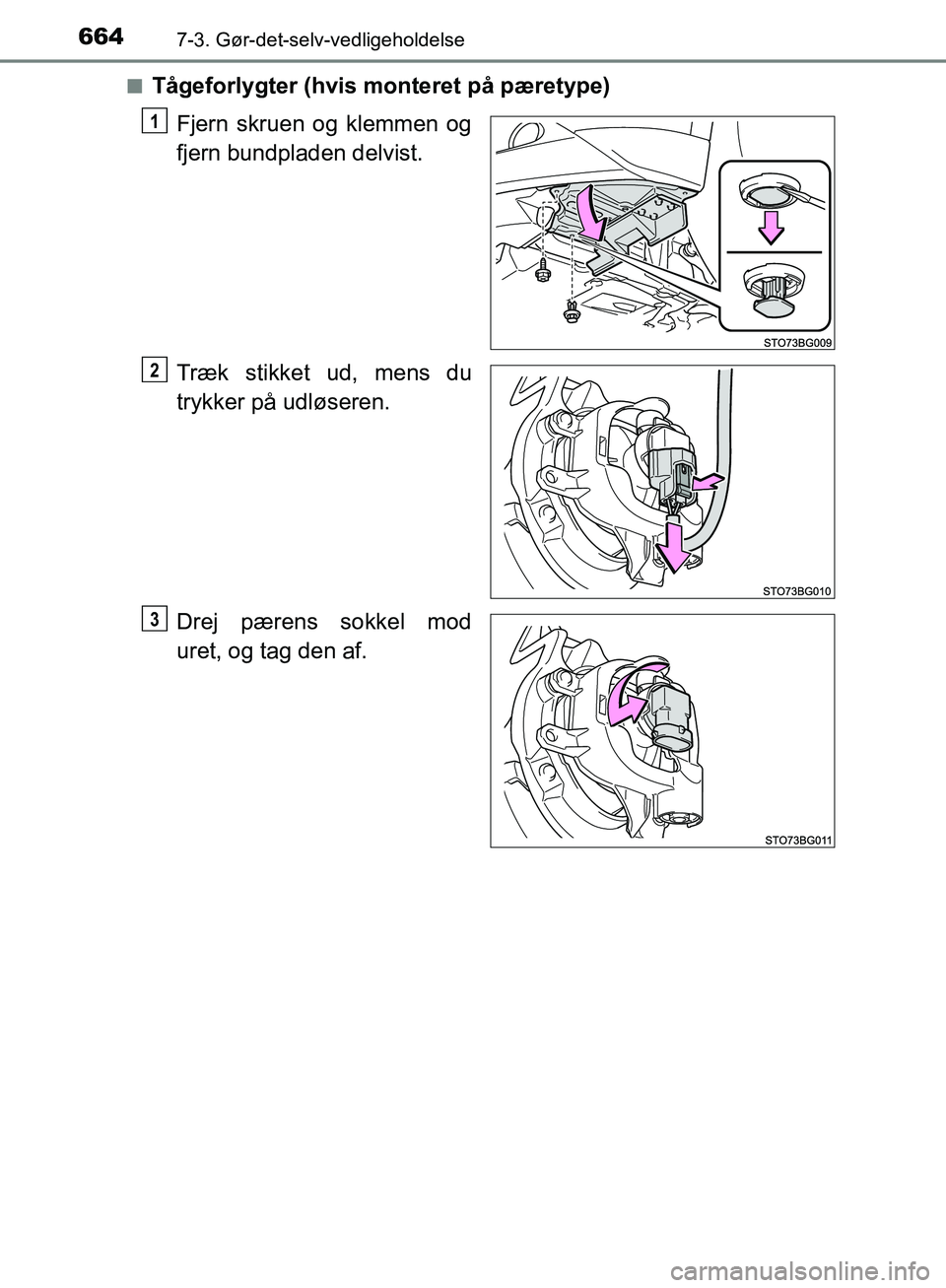

TÃ¥geforlygter (hvis m
onteret på pæretype)
Fjern skruen og klemmen og
fjern bundpladen delvist.
Træk stikket ud, mens du
trykker på udløseren.
Drej pærens sokkel mod
uret, og tag den af.
1
2
3
OM10528DK.book Page 664 Tuesday, December 6, 2016 12:29 PM

6657-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HR
Montér en ny pære.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i. Drej pæresoklen med
uret, så den sidder sikkert.
Sæt stikket i igen.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Sæt bundpladen på plads
igen, og sæt klemmen på.
Kontrollér, at kofangerbeklæd-
ningen sidder fast på indersiden
af kofangeren.
4
5
6
OM10528DK.book Page 665 Tuesday, December 6, 2016 12:29 PM

6667-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HRn
Blinklys for (pæretype)
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM10528DK.book Page 666 Tuesday, December 6, 2016 12:29 PM

6677-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HRn

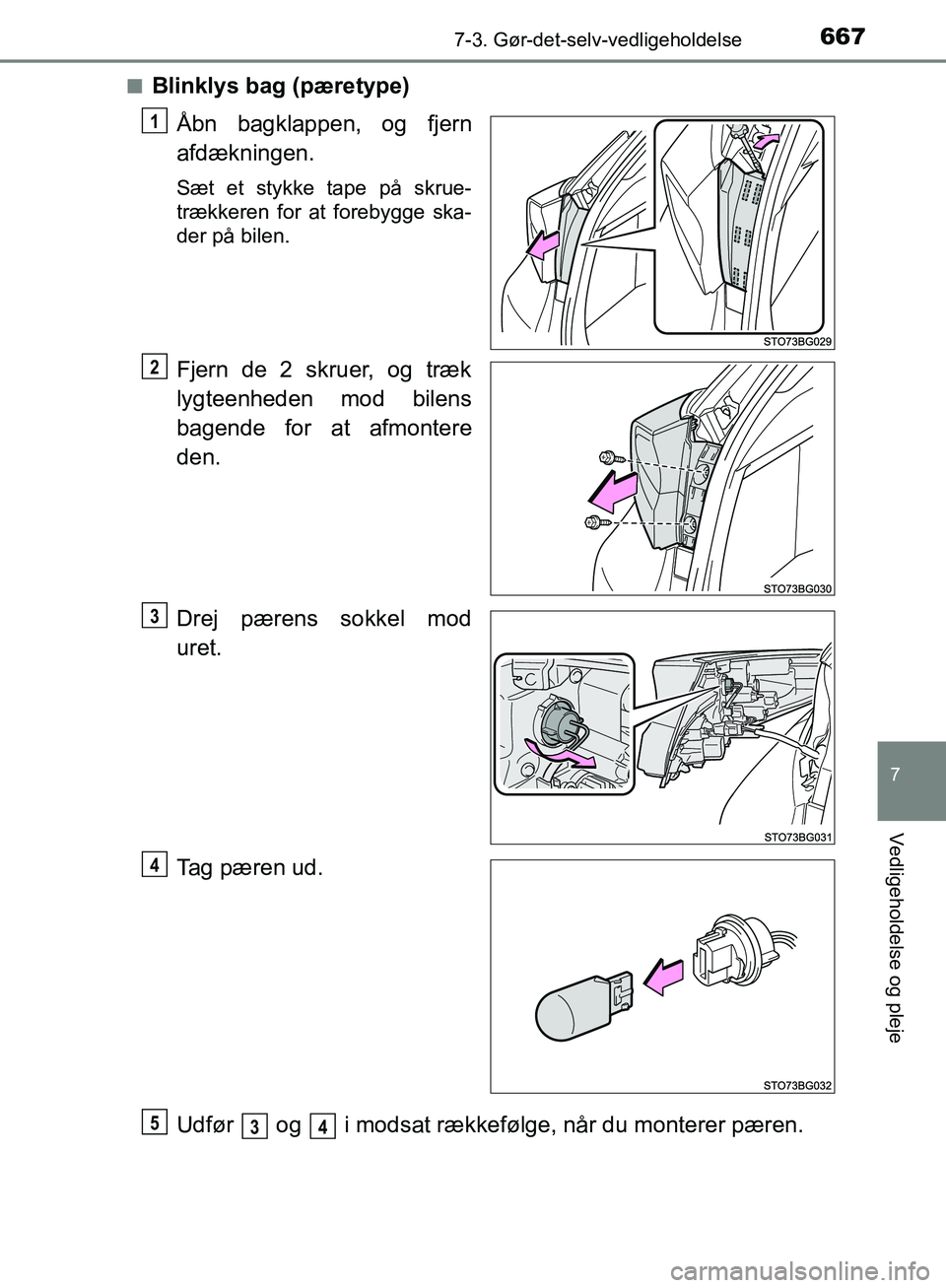

Blinklys bag (pæretype)
Ã…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Fjern de 2 skruer, og træk
lygteenheden mod bilens
bagende for at afmontere
den.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør og i modsat rækkefølge, når du monterer pæren.
1
2
3
4
534
OM10528DK.book Page 667 Tuesday, December 6, 2016 12:29 PM

6687-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HR

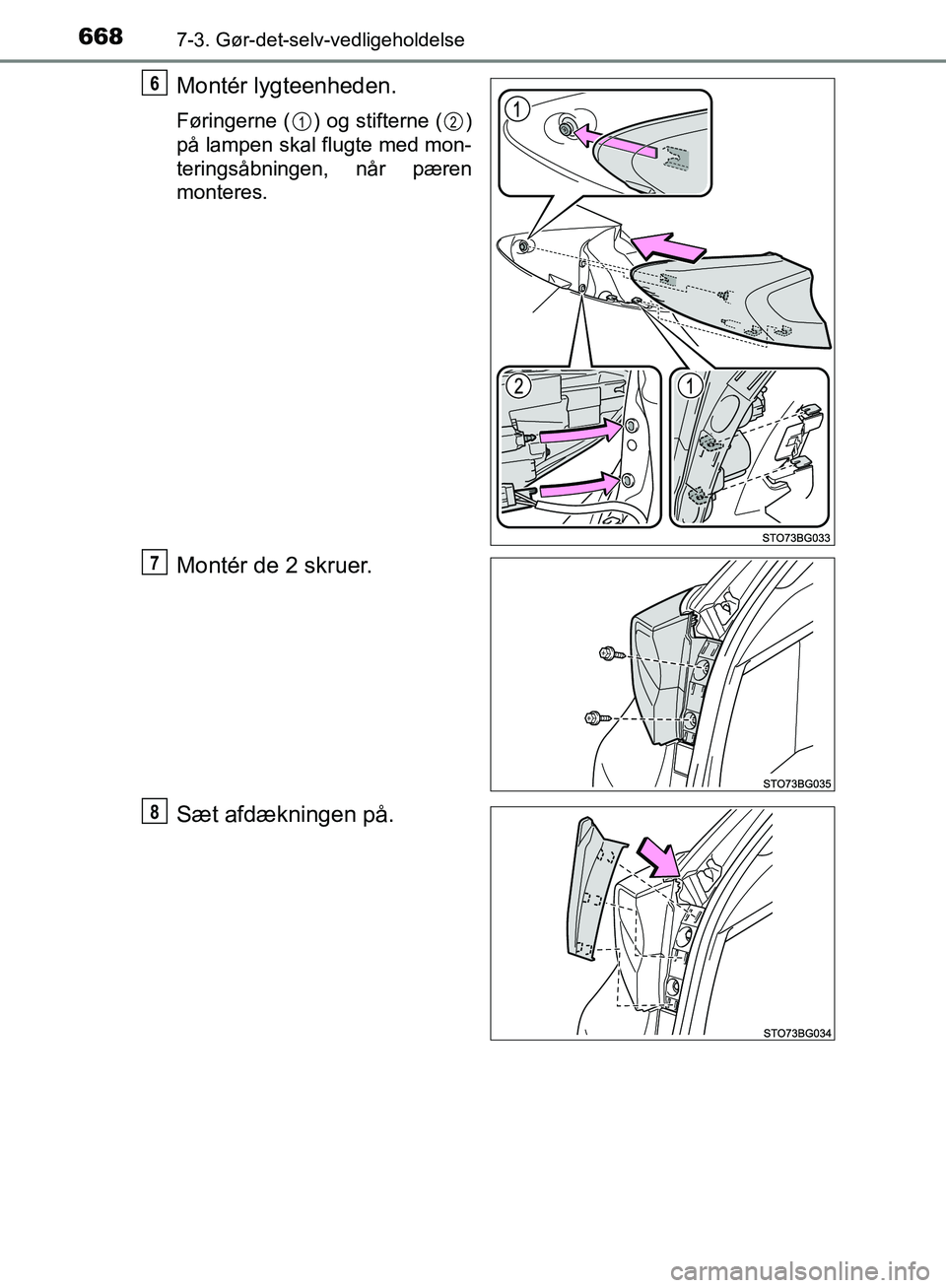

Montér lygteenheden.
Føringerne ( ) og stifterne ( )
på lampen skal flugte med mon-
teringsåbningen, når pæren
monteres.
Montér de 2 skruer.
Sæt afdækningen på.
6
12
7
8
OM10528DK.book Page 668 Tuesday, December 6, 2016 12:29 PM

6697-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HRn

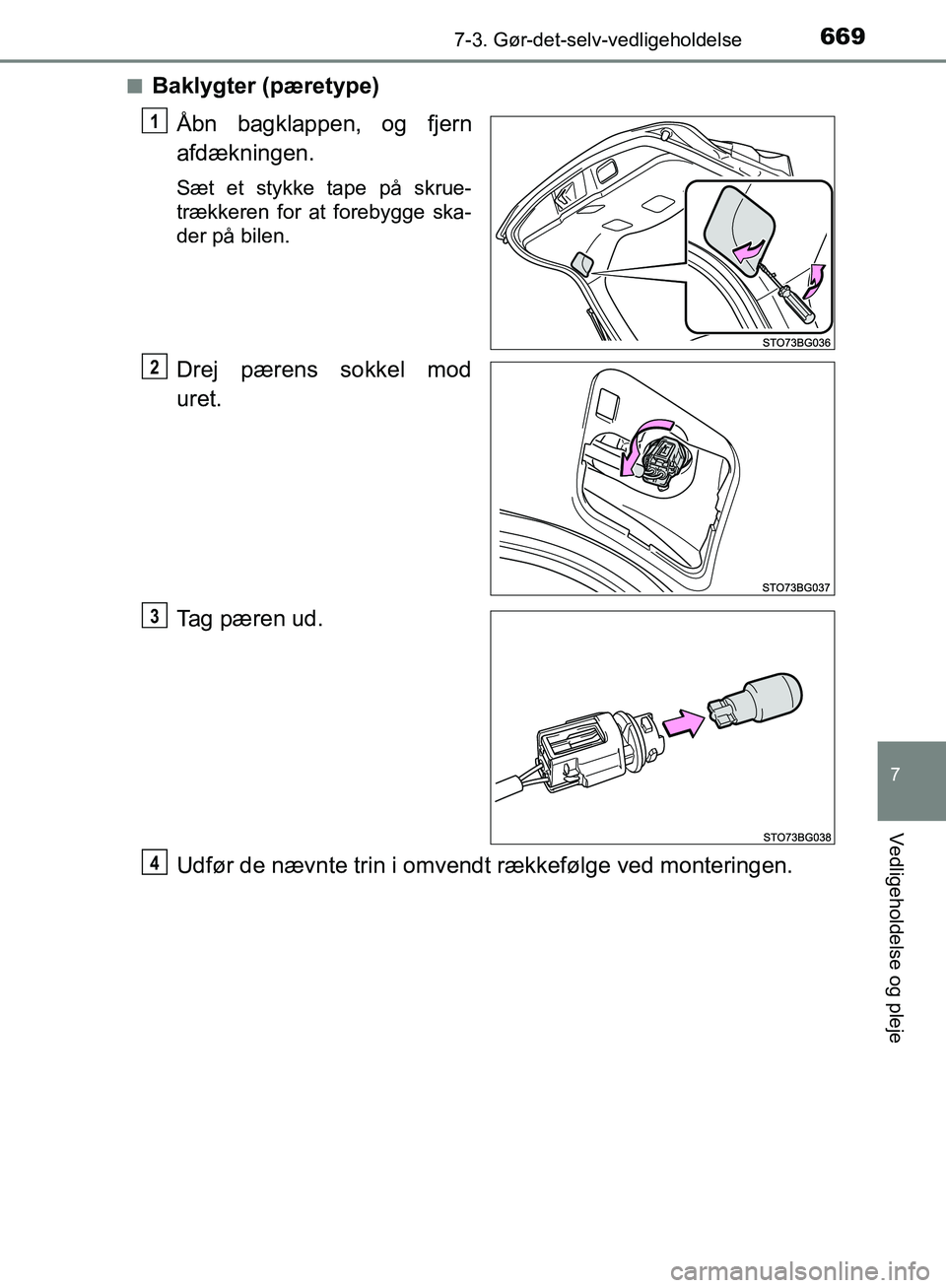

Baklygter (pæretype)
Ã…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM10528DK.book Page 669 Tuesday, December 6, 2016 12:29 PM

6707-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HRn

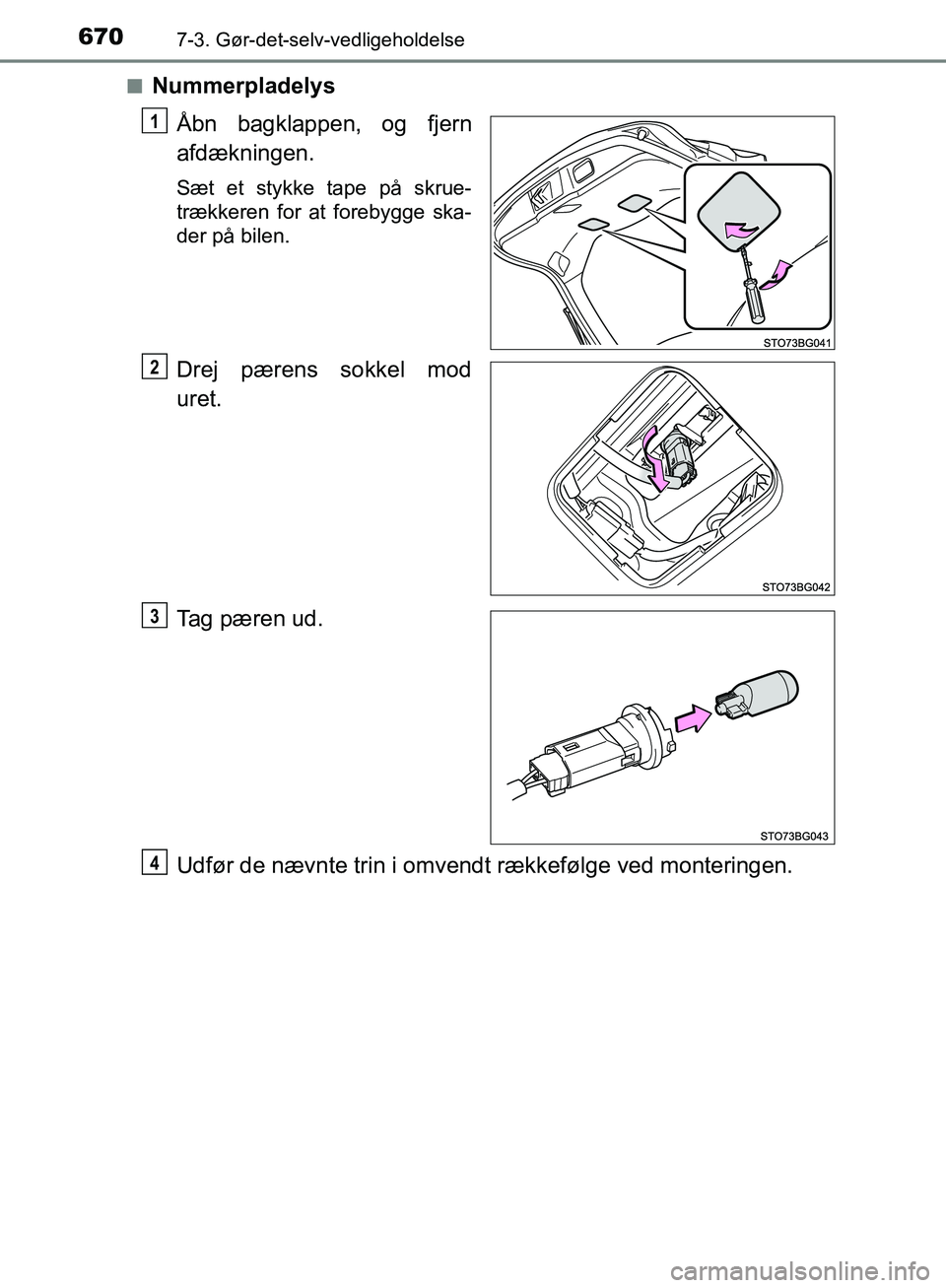

Nummerpladelys
Ã…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM10528DK.book Page 670 Tuesday, December 6, 2016 12:29 PM
