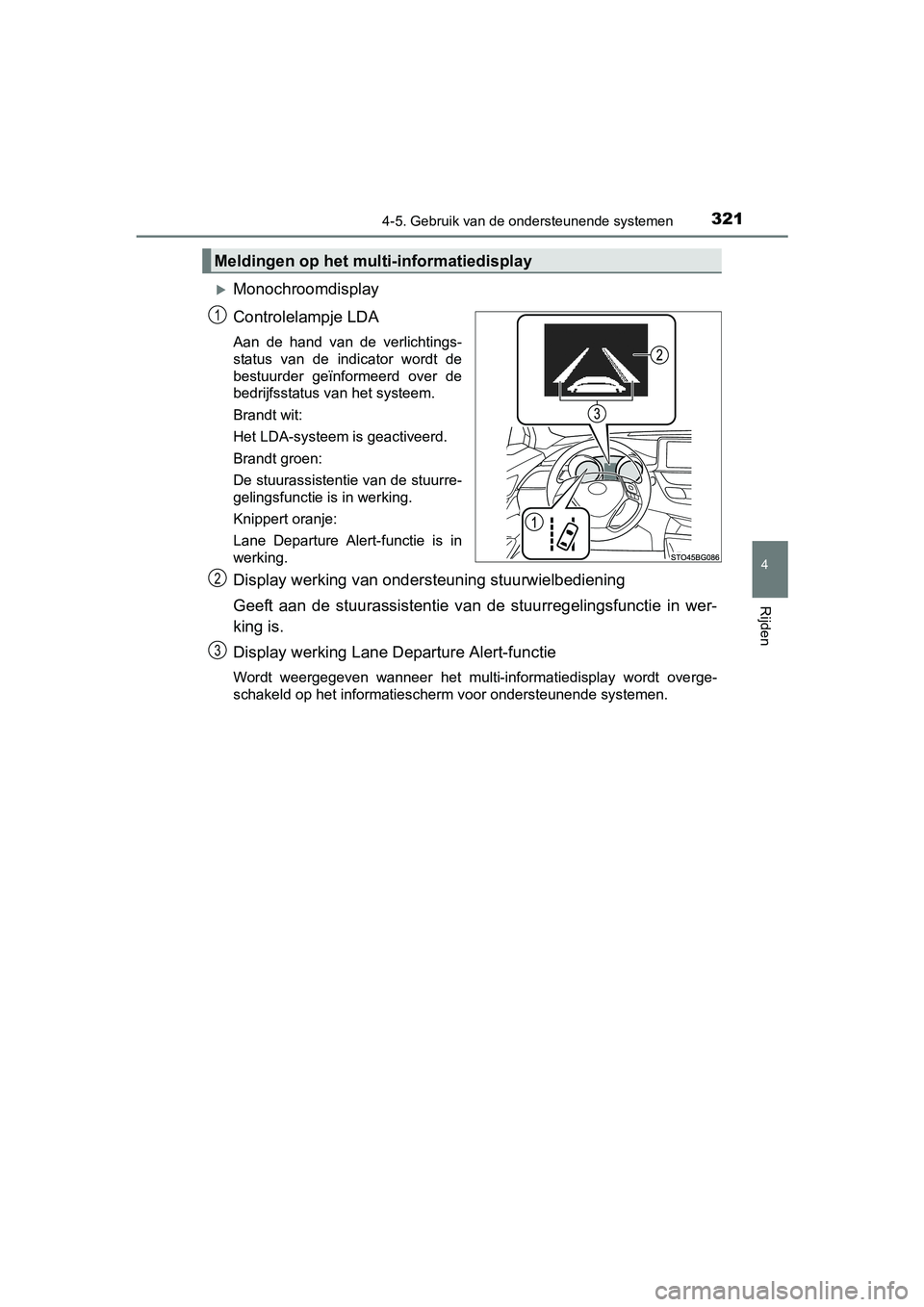

3214-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
Monochroomdisplay
Controlelampje LDA
Aan de hand van de verlichtings-
status van de indicator wordt de
bestuurder geïnformeerd over de
bedrijfsstatus van het systeem.
Brandt wit:
Het LDA-systeem is geactiveerd.
Brandt groen:
De stuurassistentie van de stuurre-
gelingsfunctie is in werking.
Knippert oranje:
Lane Departure Alert-functie is in
werking.
Display werking van ondersteuning stuurwielbediening
Geeft aan de stuurassistentie van de stuurregelingsfunctie in w er-
king is.
Display werking Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt ove rge-
schakeld op het informatiescherm voor ondersteunende systemen.
Meldingen op het multi-informatiedisplay
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 321 Tuesday, September 6, 2016 4:16 PM

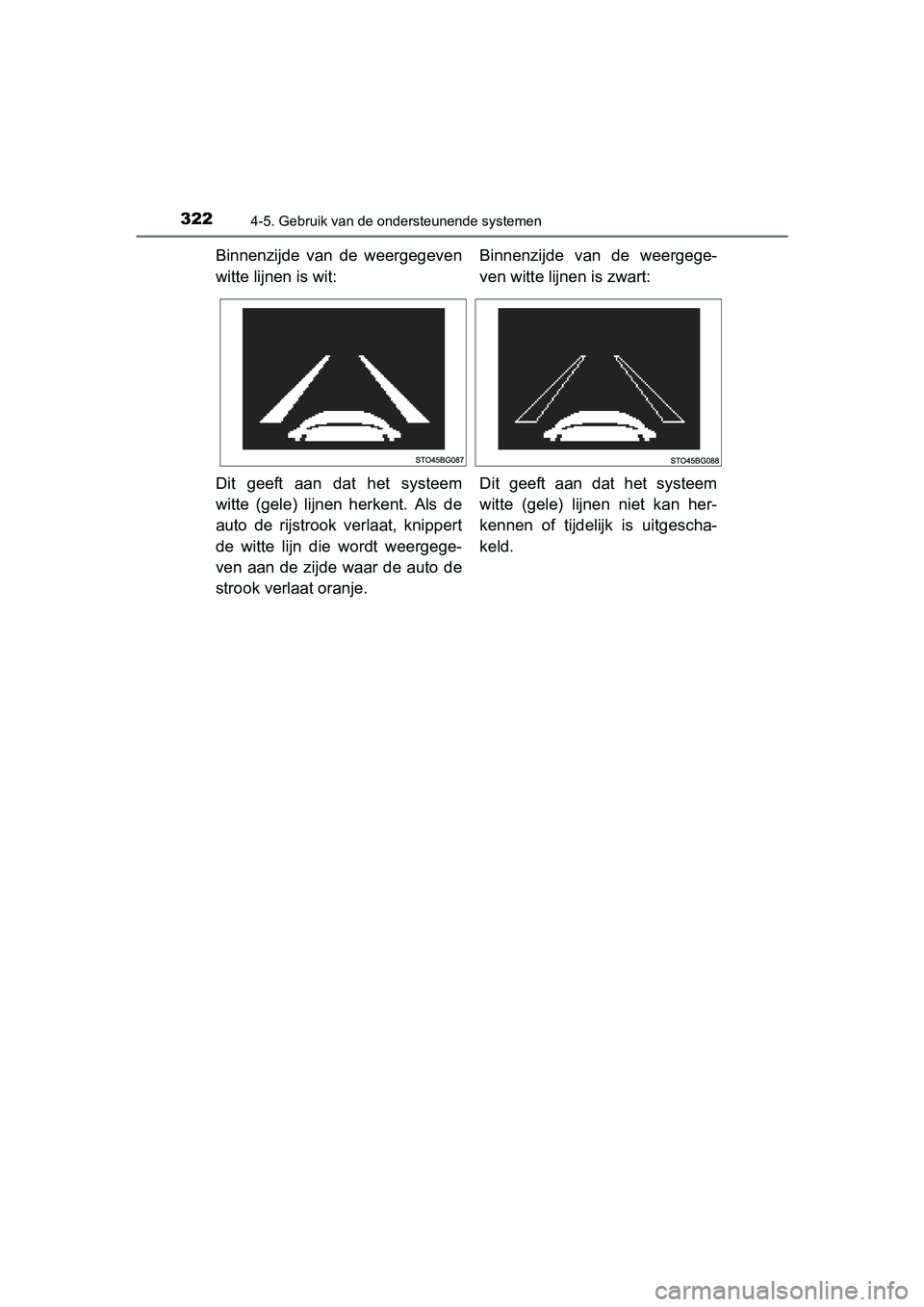

3224-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Binnenzijde van de weergegeven
witte lijnen is wit:Binnenzijde van de weergege-
ven witte lijnen is zwart:
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
C-HR_OM_Europe_OM10528E.book Pag e 322 Tuesday, September 6, 2016 4:16 PM

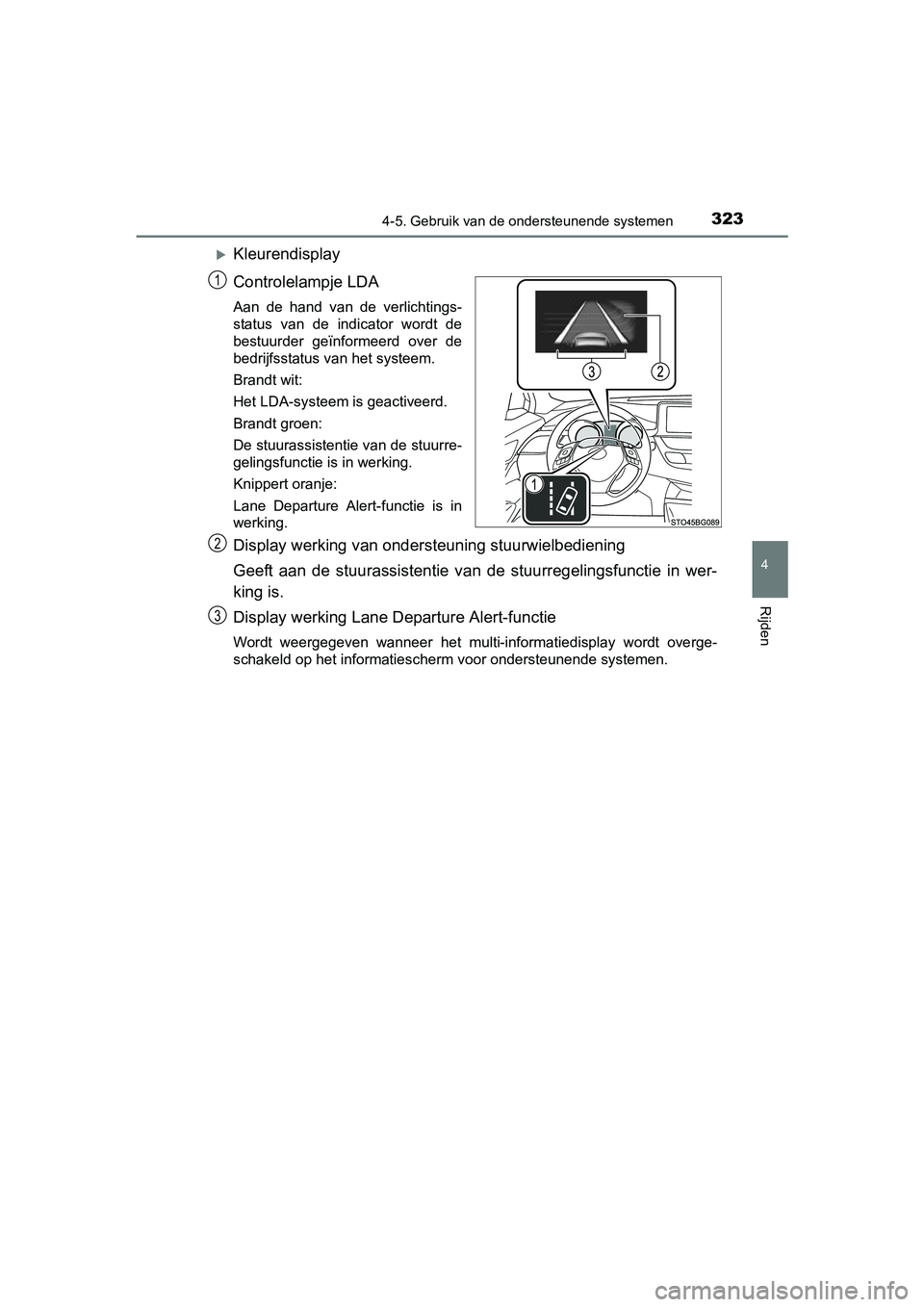

3234-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
Kleurendisplay
Controlelampje LDA
Aan de hand van de verlichtings-
status van de indicator wordt de
bestuurder geïnformeerd over de
bedrijfsstatus van het systeem.
Brandt wit:
Het LDA-systeem is geactiveerd.
Brandt groen:
De stuurassistentie van de stuurre-
gelingsfunctie is in werking.
Knippert oranje:
Lane Departure Alert-functie is in
werking.
Display werking van ondersteuning stuurwielbediening
Geeft aan de stuurassistentie van de stuurregelingsfunctie in w er-
king is.
Display werking Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt ove rge-
schakeld op het informatiescherm voor ondersteunende systemen.
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 323 Tuesday, September 6, 2016 4:16 PM

3244-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Binnenzijde van de weergegeven
witte lijnen is wit:Binnenzijde van de weergege-
ven witte lijnen is zwart:
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
C-HR_OM_Europe_OM10528E.book Pag e 324 Tuesday, September 6, 2016 4:16 PM

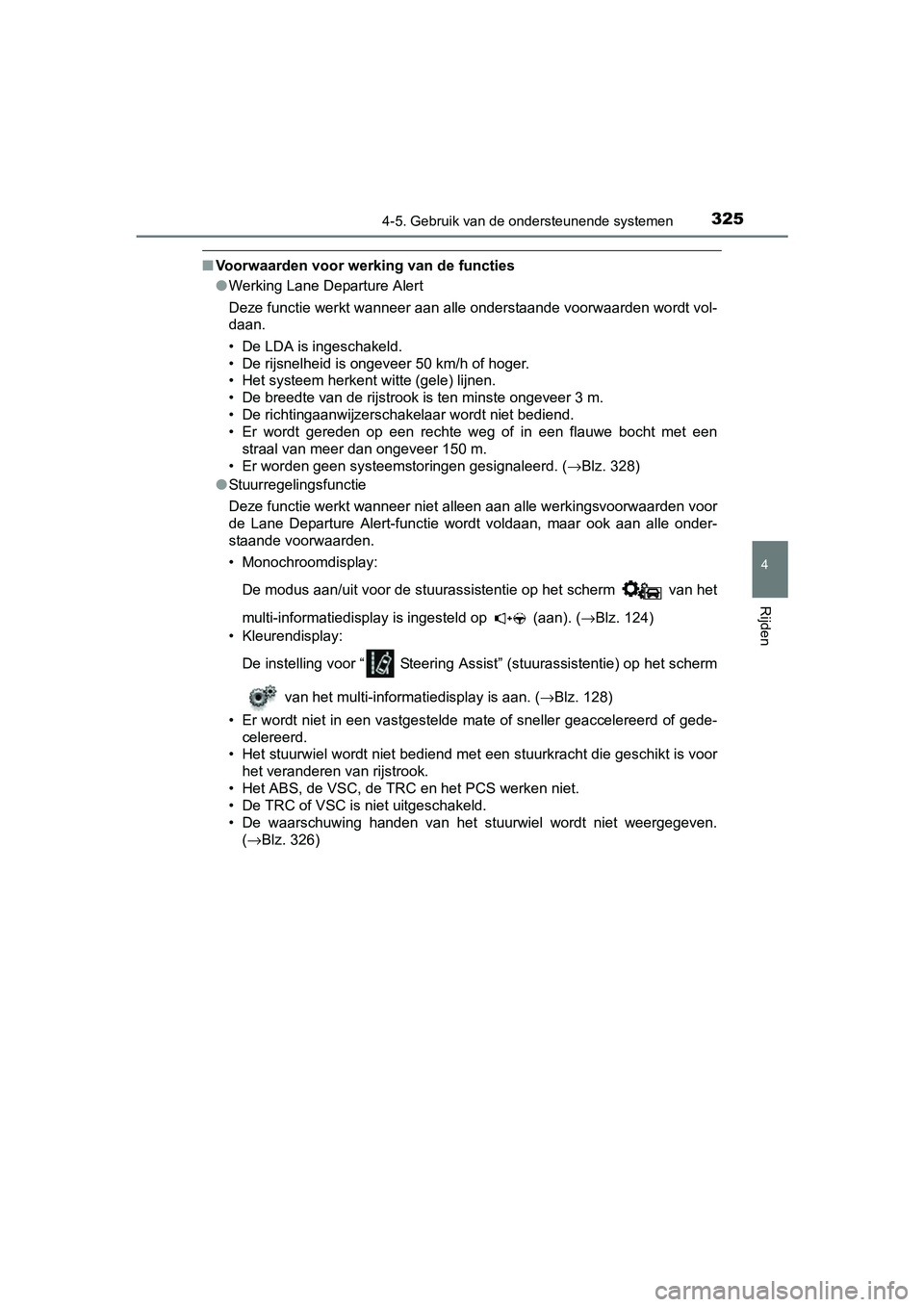

3254-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
■Voorwaarden voor werking van de functies
●Werking Lane Departure Alert
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een
straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 328)
● Stuurregelingsfunctie
Deze functie werkt wanneer niet alleen aan alle werkingsvoorwaa rden voor
de Lane Departure Alert-functie wordt voldaan, maar ook aan all e onder-
staande voorwaarden.
• Monochroomdisplay:
De modus aan/uit voor de stuurassistentie op het scherm van he t
multi-informatiedisplay is ingesteld op (aan). ( →Blz. 124)
• Kleurendisplay:
De instelling voor “ Steering Assist” (stuurassistentie) op het scherm
van het multi-informatiedisplay is aan. ( →Blz. 128)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gede- celereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die gesch ikt is voor
het veranderen van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuurwiel wordt niet weergegeve n.
( → Blz. 326)
C-HR_OM_Europe_OM10528E.book Pag e 325 Tuesday, September 6, 2016 4:16 PM

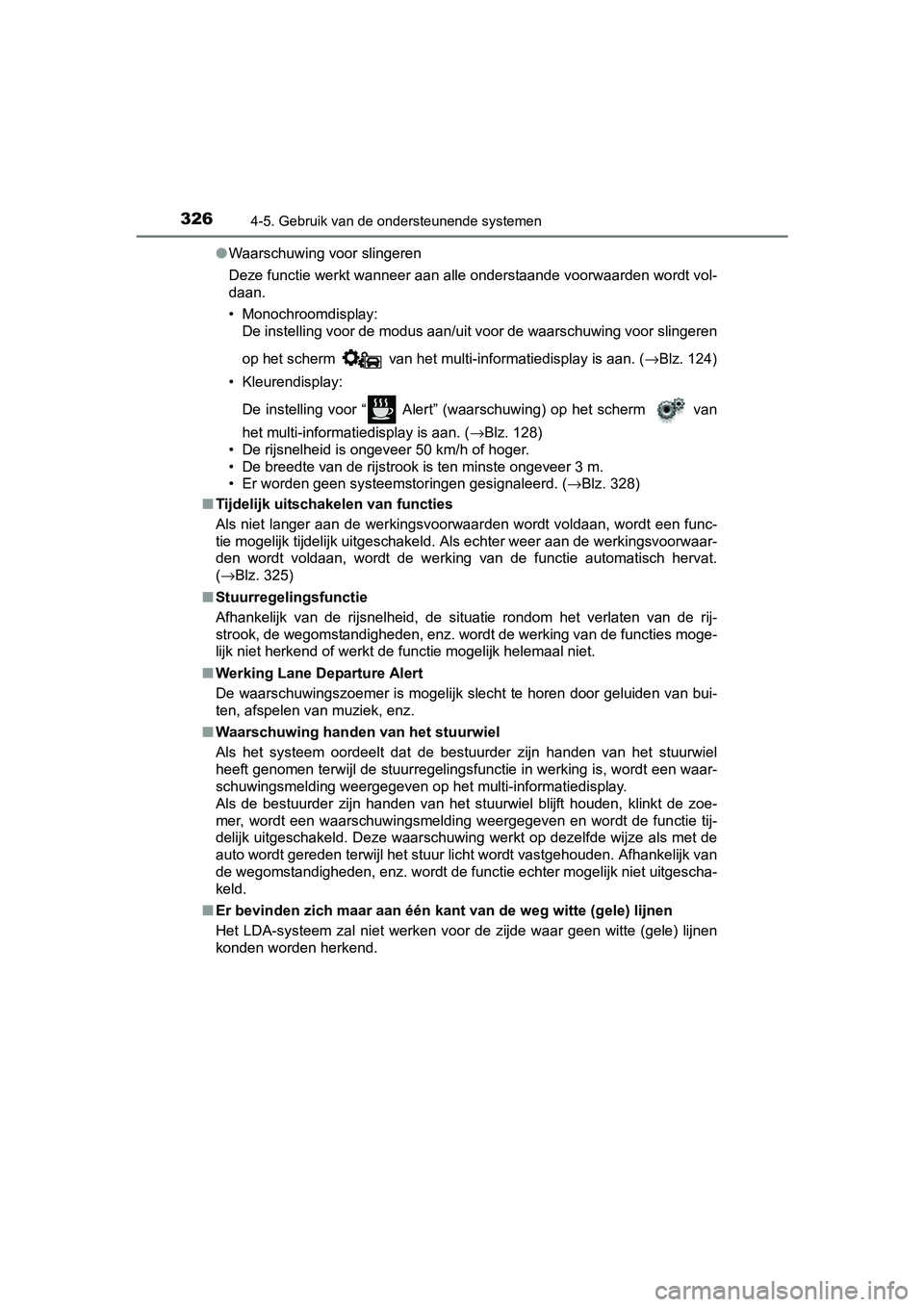

3264-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E●
Waarschuwing voor slingeren
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• Monochroomdisplay:
De instelling voor de modus aan/uit voor de waarschuwing voor s lingeren
op het scherm van het multi-informatiedisplay is aan. ( →Blz. 124)
• Kleurendisplay:
De instelling voor “ Alert” (waarschuwing) op het scherm van
het multi-informatiedisplay is aan. ( →Blz. 128)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 328)
■ Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een func-
tie mogelijk tijdelijk uitgeschakeld. Als echter weer aan de we rkingsvoorwaar-
den wordt voldaan, wordt de werking van de functie automatisch hervat.
( →Blz. 325)
■ Stuurregelingsfunctie
Afhankelijk van de rijsnelheid, de situatie rondom het verlaten van de rij-
strook, de wegomstandigheden, enz. wordt de werking van de func ties moge-
lijk niet herkend of werkt de functie mogelijk helemaal niet.
■ Werking Lane Departure Alert
De waarschuwingszoemer is mogelijk slecht te horen door geluide n van bui-
ten, afspelen van muziek, enz.
■ Waarschuwing handen van het stuurwiel
Als het systeem oordeelt dat de bestuurder zijn handen van het stuurwiel
heeft genomen terwijl de stuurregelingsfunctie in werking is, w ordt een waar-
schuwingsmelding weergegeven op het multi-informatiedisplay.
Als de bestuurder zijn handen van het stuurwiel blijft houden, klinkt de zoe-
mer, wordt een waarschuwingsmelding weergegeven en wordt de fun ctie tij-
delijk uitgeschakeld. Deze waarschuwing werkt op dezelfde wijze als met de
auto wordt gereden terwijl het stuur licht wordt vastgehouden. Afhankelijk van
de wegomstandigheden, enz. wordt de functie echter mogelijk nie t uitgescha-
keld.
■ Er bevinden zich maar aan één kant van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend.
C-HR_OM_Europe_OM10528E.book Pag e 326 Tuesday, September 6, 2016 4:16 PM

3274-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■
Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele ) lijnen moge-
lijk niet en werken verschillende functies mogelijk niet normaa l.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (ge le) lijnen of
deze bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde ri jstrookmarke-
ringen of stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door rege n, plas-
sen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid plotseling
verandert, zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich spl itst,
wegen samenkomen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
● De afstand tot de voorligger is extreem kort.
● De auto beweegt vaak op en neer ten gevolge van de wegomstandig heden
tijdens het rijden (slechte wegen of naden in het wegdek).
● De koplampglazen zijn vuil en laten 's nachts weinig licht door , of de licht-
bundel wijkt af.
● De auto heeft last van zijwind.
● De auto is net van rijstrook gewisseld of een kruising overgest oken.
● Er zijn winterbanden, enz. gemonteerd.
C-HR_OM_Europe_OM10528E.book Pag e 327 Tuesday, September 6, 2016 4:16 PM

3284-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E■
Waarschuwingsmelding
Als de onderstaande waarschuwingsmelding wordt weergegeven op h et
multi-informatiedisplay, volg dan de desbetreffende storingzoek procedure.
WaarschuwingsmeldingDetails/handelingen
“Lane departure alert
malfunction visit your dealer”
(Storing in Lane Departure Alert. Ga naar uw dealer.)
Het systeem werkt mogelijk niet goed.
→Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
“Front camera vision blocked
clean and demist windshield”
(Zicht camera voor belemmerd. Reinig en ontwasem de voor-
ruit.)
Er is vuil, regen, condens, ijs, sneeuw,
enz. aanwezig op de voorruit vóór de
camerasensor.
→Schakel het LDA-systeem uit, ver-
wijder het vuil, de regen, de con-
dens, het ijs, de sneeuw, enz. van
de voorruit en schakel het LDA-sys-
teem weer in.
“Front camera unavailable”
(Camera voor niet beschikbaar)
Er wordt niet aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) voldaan.
→ Wanneer er aan de bedrijfscondi-
ties van de camerasensor (tempera-
tuur, enz.) wordt voldaan, komt het
LDA-systeem beschikbaar. Schakel
het LDA-systeem uit, wacht een
poosje en schakel het LDA-systeem
weer in.
C-HR_OM_Europe_OM10528E.book Pag e 328 Tuesday, September 6, 2016 4:16 PM

3294-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528EVolg de instructies die op het scherm worden weergegeven als er een andere
waarschuwingsmelding wordt weergegeven.
■ Persoonlijke voorkeursinstellingen
De volgende instellingen kunnen worden gewijzigd.
Raadpleeg Blz. 776 voor de manier waarop u de instellingen kunt wijzigen.
“LDA unavailable” (LDA niet
beschikbaar)
Het LDA-systeem is tijdelijk uitge-
schakeld als gevolg van een storing in
een andere sensor dan de camerasen-
sor.
→Schakel het LDA-systeem uit en
volg de juiste storingzoekprocedu-
res voor de waarschuwingsmel-
ding. Ga vervolgens een stukje
rijden met de auto en schakel het
LDA-systeem weer in.
“LDA unavailable below
approx. 50 km/h (32 mph)” (LDA niet beschikbaar bij snelheid
onder ongeveer 50 km/h (32 mph))Het LDA-systeem kan niet worden
gebruikt omdat de rijsnelheid lager is
dan ongeveer 50 km/h.
→Rijd met een snelheid van ongeveer
50 km/h of hoger.
WaarschuwingsmeldingDetails/handelingen
FunctieInformatie instellingen
Werking Lane Departure AlertAfstellen gevoeligheid waarschuwing
StuurregelingsfunctieIn- en uitschakelen van stuurassistentie
Waarschuwing voor slingerenIn- en uitschakelen van functie
Afstellen gevoeligheid waarschuwing
C-HR_OM_Europe_OM10528E.book Pag e 329 Tuesday, September 6, 2016 4:16 PM

3304-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
RSA (Road Sign Assist)∗
De RSA herkent bepaalde ver-
keersborden door gebruik te
maken van de camerasensor en
voorziet de bestuurder via het
multi-informatiedisplay van infor-
matie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden,
of wanneer er bijvoorbeeld verbode n acties ten opzichte van de her-
kende verkeersborden worden uitgevoerd, wordt de bestuurder m.b .v.
een waarschuwingsdisplay en w aarschuwingszoemer gewaar-
schuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
∗: Indien aanwezig
Overzicht van de functie
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat
de bestuurder ondersteunt middels het bieden van informatie, ma ar het is
geen vervanging van het eigen inzicht en de oplettendheid van d e bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
C-HR_OM_Europe_OM10528E.book Pag e 330 Tuesday, September 6, 2016 4:16 PM
