3114-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■
Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een voertuig mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor h et sys-
teem niet goed werkt:
• Als een tegenligger uw auto nadert
• Als een voorligger een voertuig op twee wielen betreft
• Als u de zijkant of voorzijde van een auto nadert
• Als een voorligger een smalle achterzijde heeft, zoals een onb eladen
vrachtwagen
• Als een voorligger lading vervoert die voorbij de achterbumper uitsteekt
• Als een voorligger ongelijkmatige vormen heeft, zoals een trac tor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schij nt
• Als uw auto plotseling wordt gesneden of als een auto opeens vanachter
een andere auto opduikt
• Als de voorligger een abrupte beweging maakt (zoals plotseling uitwijken,
accelereren of decelereren)
• Wanneer u plotseling achter een voorligger invoegt • Als een voorligger een lage achter- zijde heeft, zoals een dieplader
• Als een voorligger een extreem grote bodemvrijheid heeft
• Als een voorligger zich niet direct voor uw auto bevindt
C-HR_OM_Europe_OM10528E.book Pag e 311 Tuesday, September 6, 2016 4:16 PM

3124-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b
ij zware
regenval, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig- ger
• Als u door een stoomwolk of rookwolk rijdt
• Wanneer er wordt gereden op een plek waar de helderheid van he t
omgevingslicht plotseling verandert, zoals bij het in- of uitrijden van een
tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Wanneer de omgeving schemerig is, zoals bij zonsopgang of zons onder-
gang of in een tunnel
• Nadat de motor is gestart en de auto een poosje heeft stilgest aan
• Bij het links of rechts afslaan en een paar seconden na het li nks of rechts
afslaan
• Bij het rijden in een bocht en een paar seconden na het rijden in een
bocht
• Als uw auto in een slip raakt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgeli jnd
• Wanneer de voorzijde van de auto is
verhoogd of verlaagd
C-HR_OM_Europe_OM10528E.book Pag e 312 Tuesday, September 6, 2016 4:16 PM

3134-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E●
In sommige situaties, zoals onderstaande, wordt er mogelijk onv oldoende
remkracht gegenereerd, waardoor het systeem niet goed werkt:
• Als de functies van het remsysteem niet volledig hun werk kunnen doen, zoals wanneer de onderdelen van het remsysteem zeer koud, zeer heet
of nat zijn
• Als de auto niet goed is onderhouden (remmen of banden zijn ov ermatig
versleten, onjuiste bandenspanning, enz.)
• Wanneer er met de auto wordt gereden op een grindpad of op een ander
glad oppervlak
● Sommige voetgangers, zoals onderstaande, worden mogelijk niet g esigna-
leerd door de radarsensor en de camerasensor, waardoor het syst eem niet
goed werkt
*:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kleding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote bagage dragen, een paraplu vasthouden, enz. die een deel van hun lichaam verbergt
• Voetgangers die voorover buigen of hurken
• Voetgangers die een kinderwagen, rolstoel, fiets of ander voer tuig duwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte of felle kleding dragen
• Voetgangers in het donker, zoals 's nachts of in een tunnel
• Voetgangers die kleding dragen die bijna dezelfde kleur heeft en even licht is als de omgeving
• Voetgangers in de buurt van muren, hekken, vangrails of grote objecten
• Voetgangers die op een metalen object (putdeksel, staalplaat, enz.) op de weg staan
• Voetgangers die snel lopen
• Voetgangers die abrupt van snelheid veranderen
• Voetgangers die van achter een auto of een groot object vandaa n komen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
*: Afhankelijk van de regio waarin de auto is verkocht, is de voe tgangerde-
tectiefunctie mogelijk niet beschikbaar.
C-HR_OM_Europe_OM10528E.book Pag e 313 Tuesday, September 6, 2016 4:16 PM

3144-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weerge geven op het multi-informatie-
display
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en wordt het systeem ingeschakeld wanneer de condities weer nor-
maal worden:
• Wanneer de radarsensor, de camerasensor of het gebied rondom de
sensor heet is, bijvoorbeeld als de auto in de zon staat
• Wanneer de radarsensor, de camerasensor of het gebied rondom de
sensor koud is, bijvoorbeeld in een extreem koude omgeving
• Wanneer de radarsensor of het grille-embleem vuil is of als er sneeuw,
enz. op zit.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 562, 569)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt, is er mogelijk een storing aanwezig in
het systeem. Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 464), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en VSC TURNED OFF
PRE-COLLISION BRAKE SYSTEM UNAVAILABLE (monochroomdisplay)/
“VSC Turned Off Pre-Collision Brake System Unavailable.” (kleur endisplay)
(VSC uitgeschakeld, Pre-Crash Brake-systeem niet beschikbaar) w ordt
weergegeven op het multi-informatiedisplay.
C-HR_OM_Europe_OM10528E.book Pag e 314 Tuesday, September 6, 2016 4:16 PM

315
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_OM_Europe_OM10528E
LDA (Lane Depar ture Alert met
stuurregeling)
*
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
∗: Indien aanwezig
Overzicht van functies
C-HR_OM_Europe_OM10528E.book Pag e 315 Tuesday, September 6, 2016 4:16 PM

3164-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

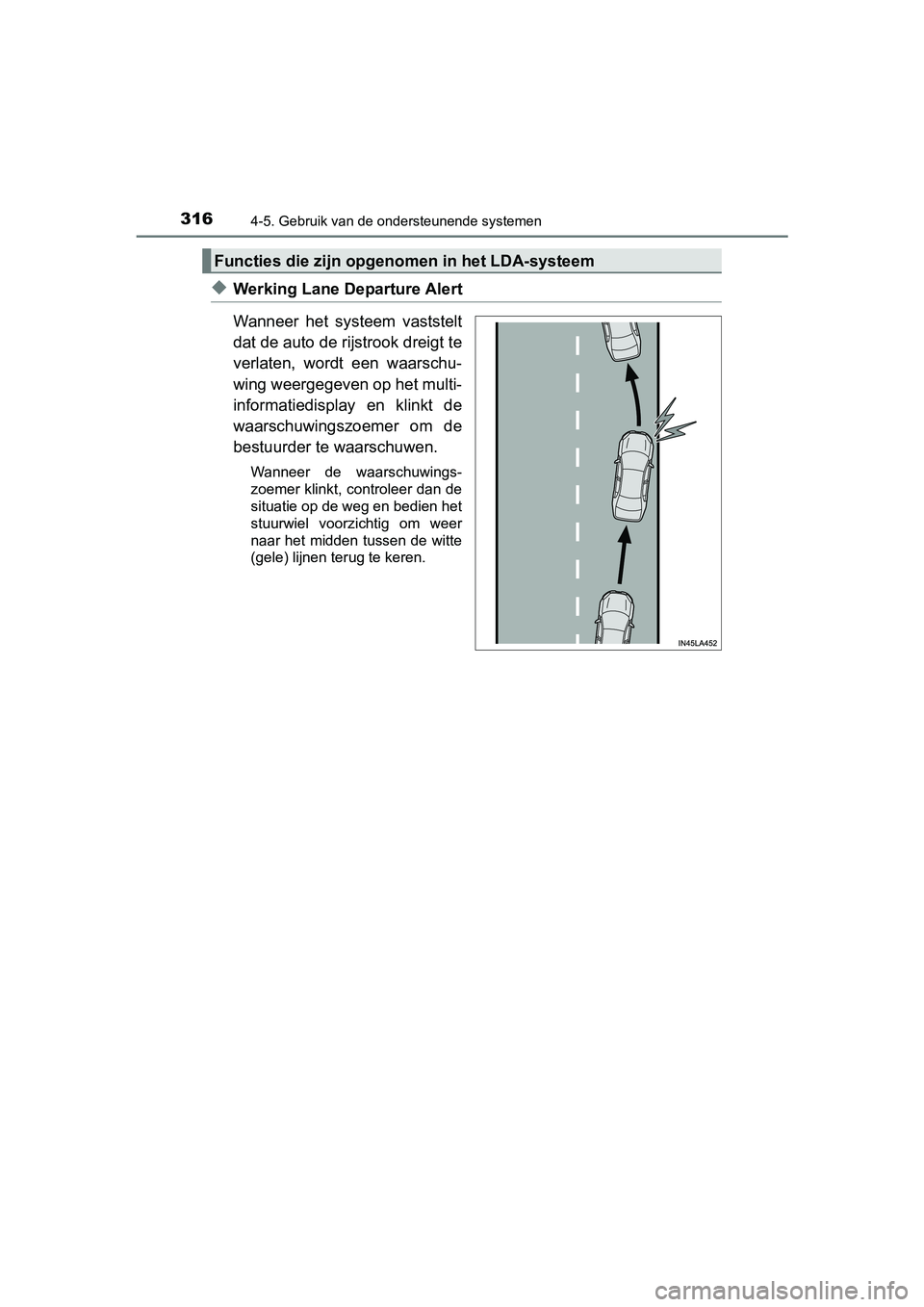

◆Werking Lane Departure Alert
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden tussen de witte
(gele) lijnen terug te keren.
Functies die zijn opgenomen in het LDA-systeem
C-HR_OM_Europe_OM10528E.book Pag e 316 Tuesday, September 6, 2016 4:16 PM

3174-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

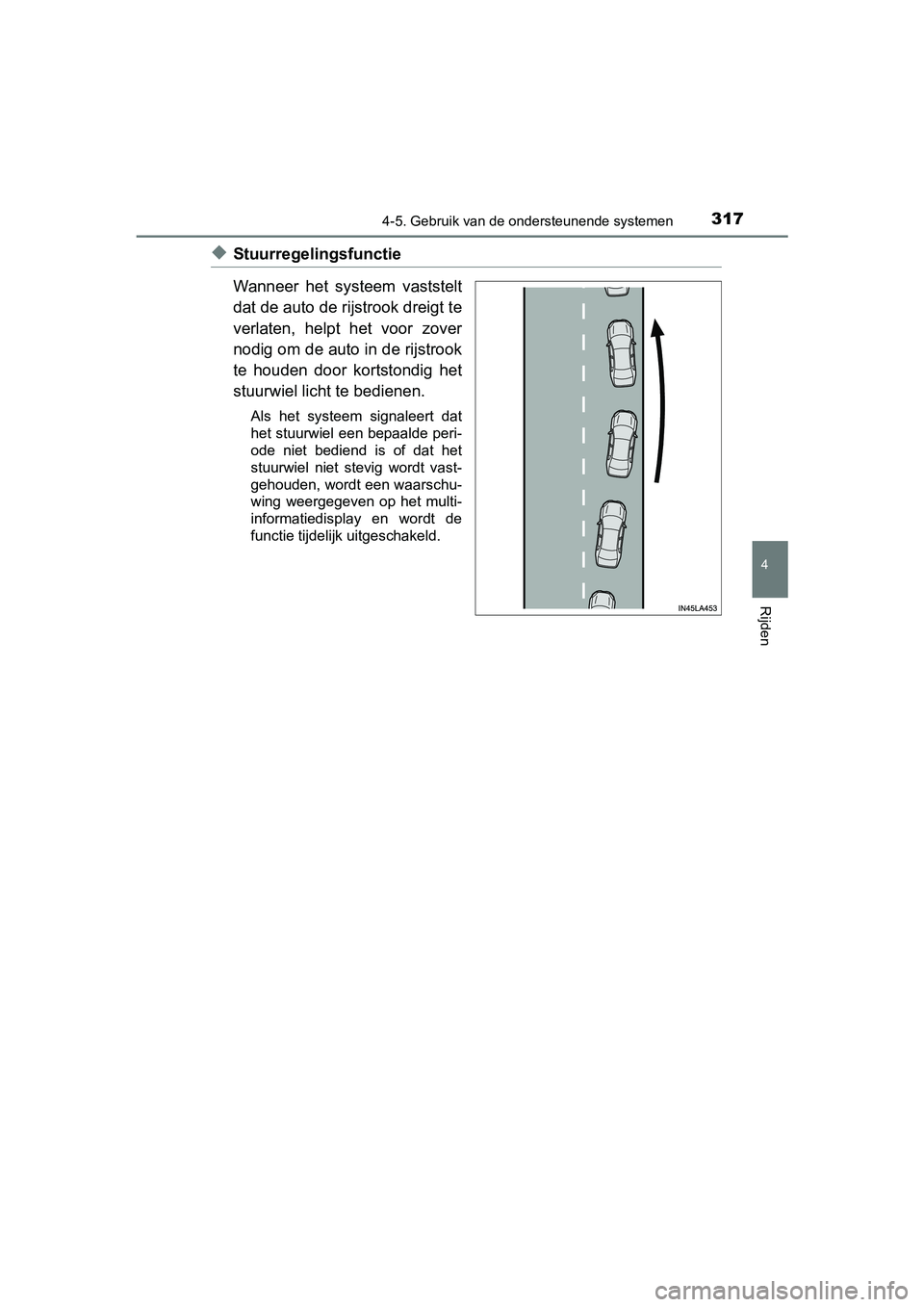

◆Stuurregelingsfunctie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, helpt het voor zover
nodig om de auto in de rijstrook
te houden door kortstondig het
stuurwiel licht te bedienen.
Als het systeem signaleert dat
het stuurwiel een bepaalde peri-
ode niet bediend is of dat het
stuurwiel niet stevig wordt vast-
gehouden, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
C-HR_OM_Europe_OM10528E.book Page 317 Tuesday, September 6, 2016 4:16 PM

3184-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

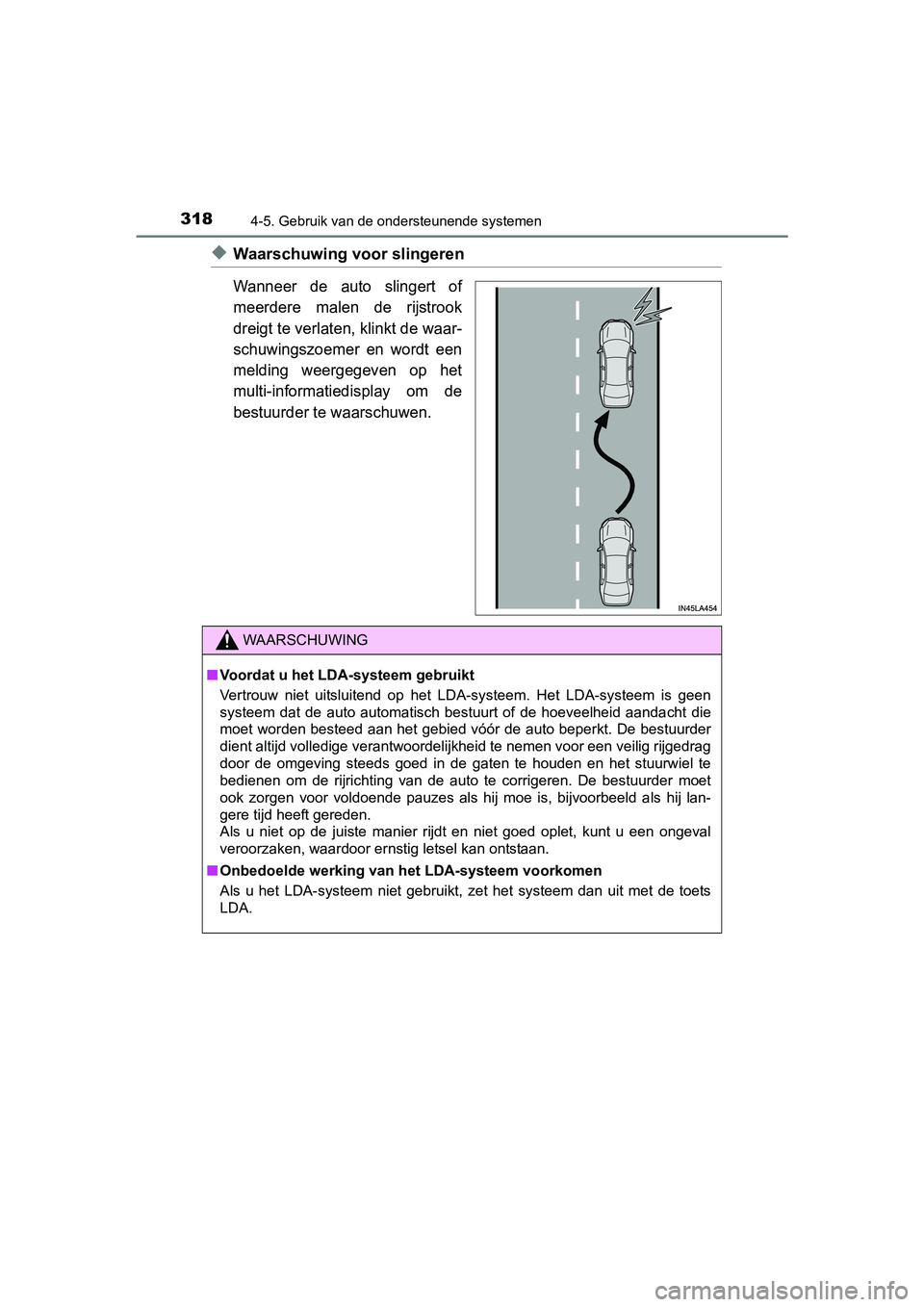

◆Waarschuwing voor slingeren
Wanneer de auto slingert of
meerdere malen de rijstrook
dreigt te verlaten, klinkt de waar-
schuwingszoemer en wordt een
melding weergegeven op het
multi-informatiedisplay om de
bestuurder te waarschuwen.
WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. Het LDA-systeem i s geen
systeem dat de auto automatisch bestuurt of de hoeveelheid aand acht die
moet worden besteed aan het gebied vóór de auto beperkt. De bes tuurder
dient altijd volledige verantwoordelijkheid te nemen voor een v eilig rijgedrag
door de omgeving steeds goed in de gaten te houden en het stuur wiel te
bedienen om de rijrichting van de auto te corrigeren. De bestuu rder moet
ook zorgen voor voldoende pauzes als hij moe is, bijvoorbeeld a ls hij lan-
gere tijd heeft gereden.
Als u niet op de juiste manier rijdt en niet goed oplet, kunt u een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
■ Onbedoelde werking van het LDA-systeem voorkomen
Als u het LDA-systeem niet gebruikt, zet het systeem dan uit me t de toets
LDA.
C-HR_OM_Europe_OM10528E.book Pag e 318 Tuesday, September 6, 2016 4:16 PM

3194-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

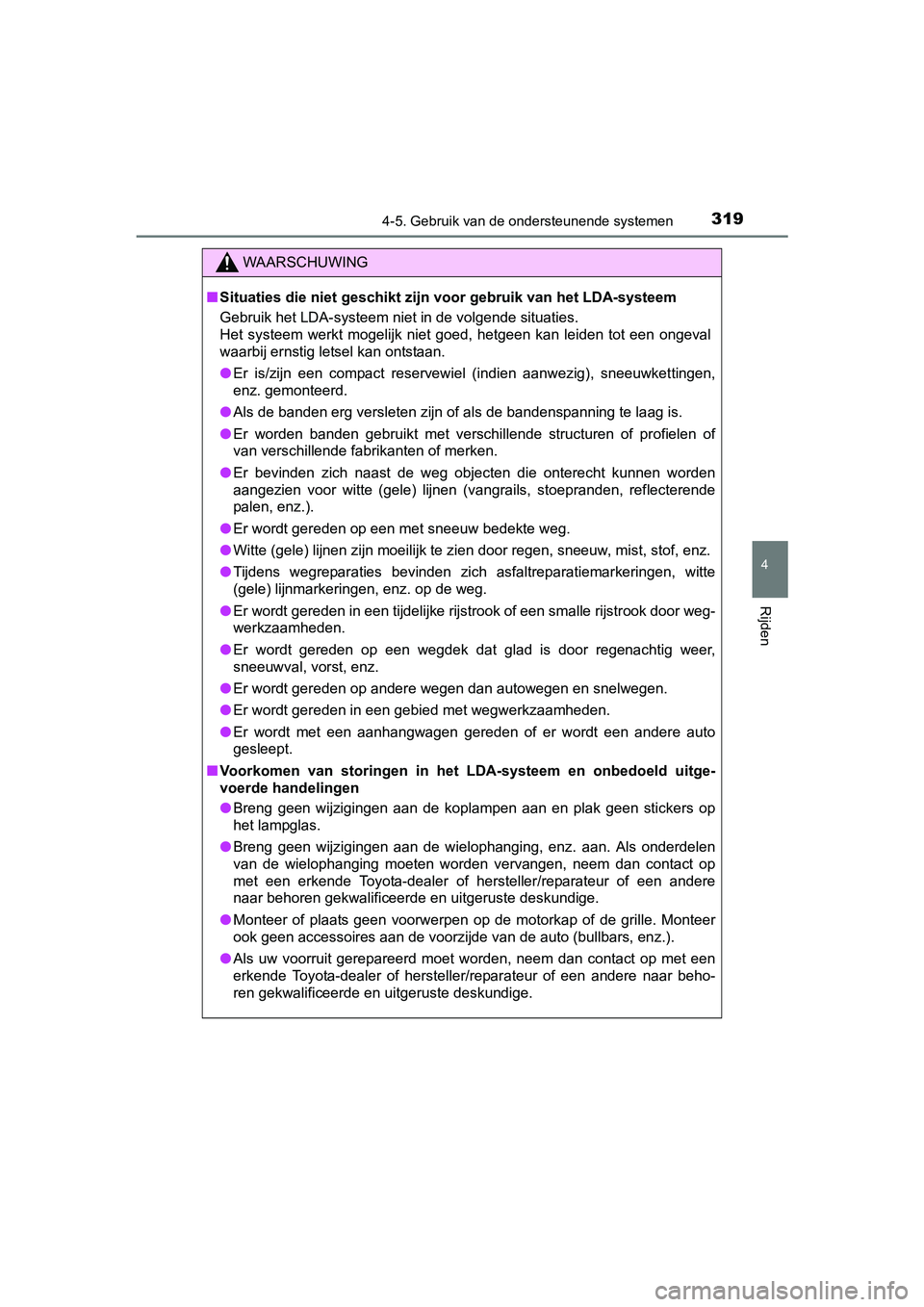

WAARSCHUWING
■Situaties die niet geschikt zijn voor gebruik van het LDA-syste em
Gebruik het LDA-systeem niet in de volgende situaties.
Het systeem werkt mogelijk niet goed, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Er is/zijn een compact reservewiel (indien aanwezig), sneeuwket tingen,
enz. gemonteerd.
● Als de banden erg versleten zijn of als de bandenspanning te la ag is.
● Er worden banden gebruikt met verschillende structuren of profielen of
van verschillende fabrikanten of merken.
● Er bevinden zich naast de weg objecten die onterecht kunnen wor den
aangezien voor witte (gele) lijnen (vangrails, stoepranden, ref lecterende
palen, enz.).
● Er wordt gereden op een met sneeuw bedekte weg.
● Witte (gele) lijnen zijn moeilijk te zien door regen, sneeuw, m ist, stof, enz.
● Tijdens wegreparaties bevinden zich asfaltreparatiemarkeringen, witte
(gele) lijnmarkeringen, enz. op de weg.
● Er wordt gereden in een tijdelijke rijstrook of een smalle rijs trook door weg-
werkzaamheden.
● Er wordt gereden op een wegdek dat glad is door regenachtig wee r,
sneeuwval, vorst, enz.
● Er wordt gereden op andere wegen dan autowegen en snelwegen.
● Er wordt gereden in een gebied met wegwerkzaamheden.
● Er wordt met een aanhangwagen gereden of er wordt een andere auto
gesleept.
■ Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen sticke rs op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als onde rdelen
van de wielophanging moeten worden vervangen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, en z.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op me t een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
C-HR_OM_Europe_OM10528E.book Pag e 319 Tuesday, September 6, 2016 4:16 PM

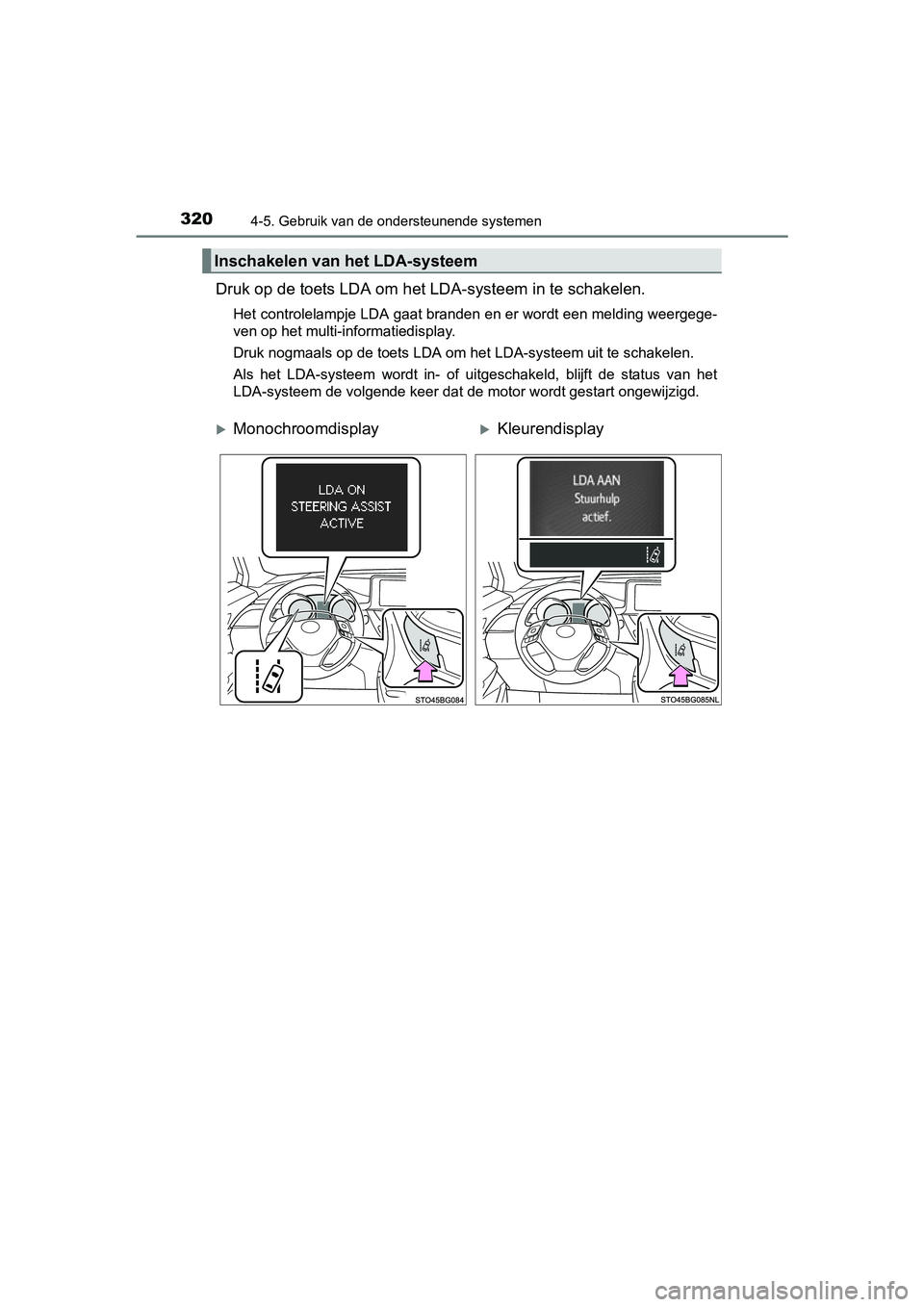

3204-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Druk op de toets LDA om het LDA-systeem in te schakelen.
Het controlelampje LDA gaat branden en er wordt een melding wee rgege-
ven op het multi-informatiedisplay.
Druk nogmaals op de toets LDA om het LDA-systeem uit te schakel en.
Als het LDA-systeem wordt in- of uitgeschakeld, blijft de statu s van het
LDA-systeem de volgende keer dat de motor wordt gestart ongewij zigd.
Inschakelen van het LDA-systeem
MonochroomdisplayKleurendisplay
C-HR_OM_Europe_OM10528E.book Page 320 Tuesday, September 6, 2016 4:16 PM
