3314-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
Nadat een verkeersbord door de camerasensor is herkend, wordt het
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( →Blz. 332)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeers-
bord voor einde van alle
verboden weergegeven.
(→ Blz. 332)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de maximaal toegestane snel-
heid worden herkend, worden deze
trapsgewijs weergegeven onder
het verkeersbord met de maxi-
maal toegestane snelheid.
Weergave op het multi-informatiedisplay
C-HR_OM_Europe_OM10528E.book Pag e 331 Tuesday, September 6, 2016 4:16 PM

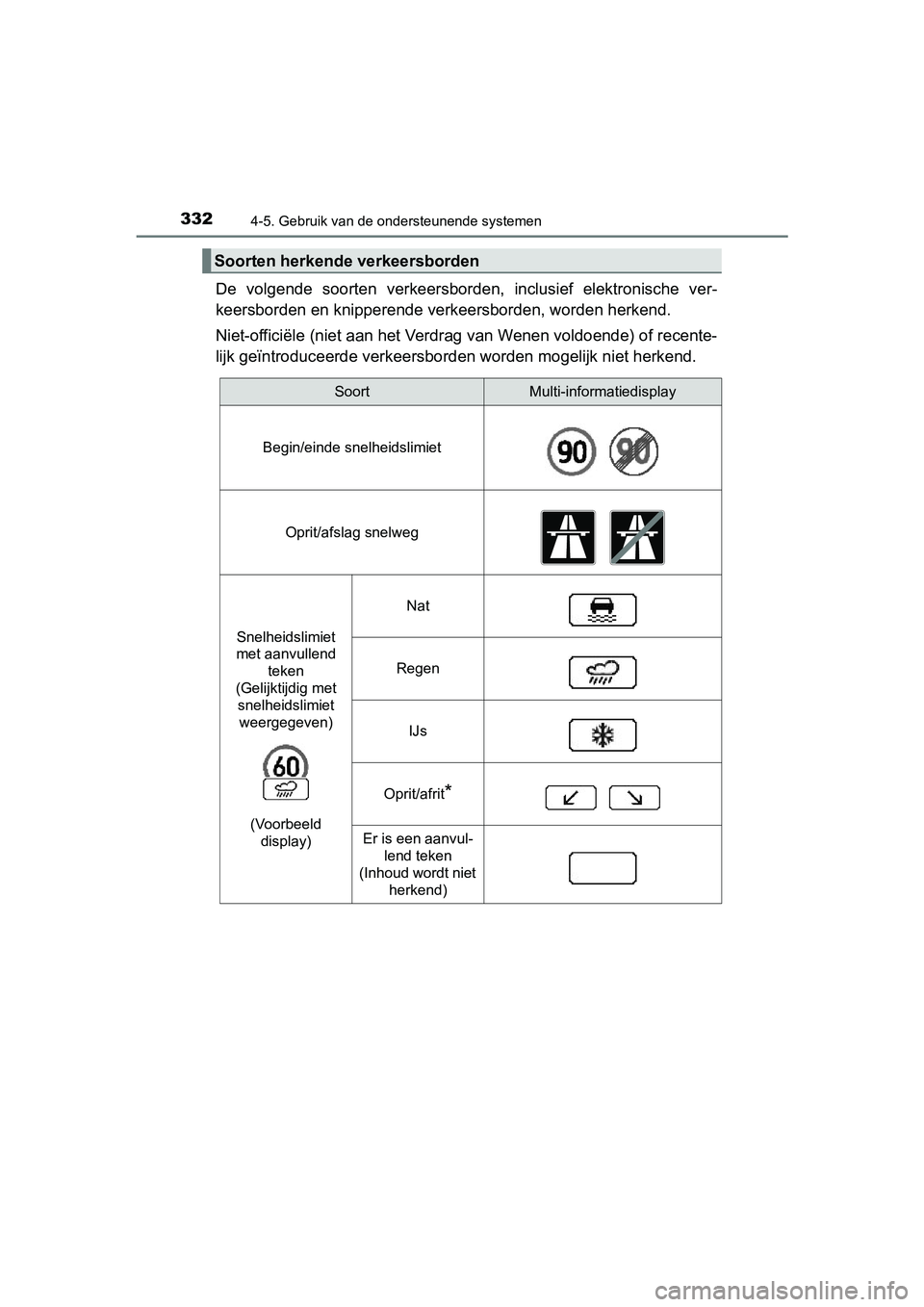

3324-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
De volgende soorten verkeersborden, inclusief elektronische ver-
keersborden en knipperende ve rkeersborden, worden herkend.
Niet-officiële (niet aan het Verdrag van Wenen voldoende) of re cente-
lijk geïntroduceerde ver keersborden worden mogelijk niet herkend.
Soorten herkende verkeersborden
SoortMulti-informatiedisplay
Begin/einde snelheidslimiet
Oprit/afslag snelweg
Snelheidslimiet
met aanvullend
teken
(Gelijktijdig met snelheidslimiet
weergegeven)
(Voorbeeld display)
Nat
Regen
IJs
Oprit/afrit*
Er is een aanvul- lend teken
(Inhoud wordt niet herkend)
C-HR_OM_Europe_OM10528E.book Pag e 332 Tuesday, September 6, 2016 4:16 PM

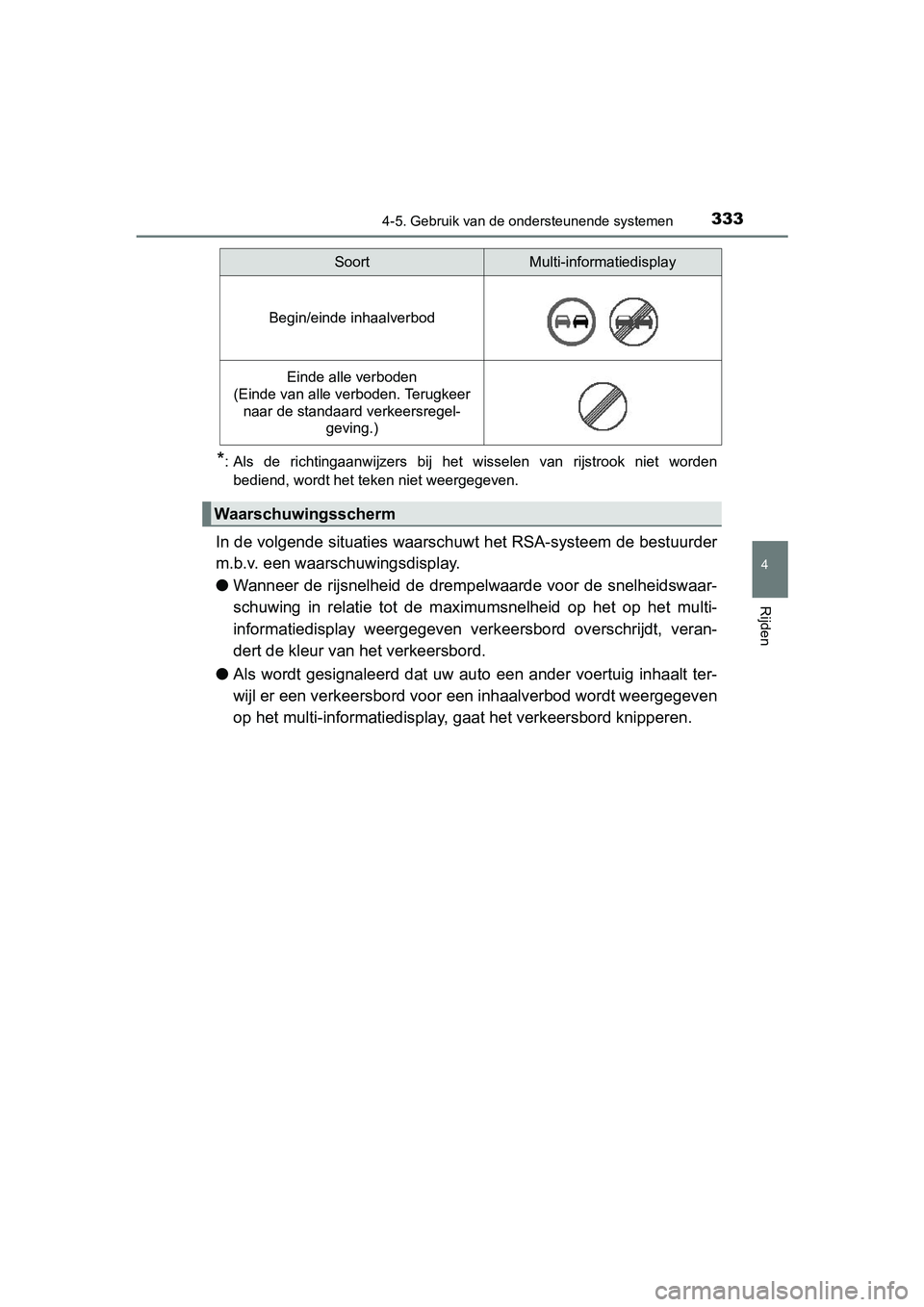

3334-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
*: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden
bediend, wordt het teken niet weergegeven.
In de volgende situaties waarsc huwt het RSA-systeem de bestuurder
m.b.v. een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaar-
schuwing in relatie tot de maxi mumsnelheid op het op het multi-
informatiedisplay weergegeven verkeersbord overschrijdt, veran-
dert de kleur van het verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt t er-
wijl er een verkeersbord voor een inhaalverbod wordt weergegeve n
op het multi-informatiedisplay, gaat het verkeersbord knipperen .
Begin/einde inhaalverbod
Einde alle verboden
(Einde van alle verboden. Terugkeer
naar de standaard verkeersregel- geving.)
Waarschuwingsscherm
SoortMulti-informatiedisplay
C-HR_OM_Europe_OM10528E.book Pag e 333 Tuesday, September 6, 2016 4:16 PM

3344-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
■Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden auto matisch uit-
geschakeld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden ve rkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weerg egeven,
enz. Dit duidt echter niet op een storing.
● De camerasensor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de b uurt van de
camerasensor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenva l, mist,
sneeuw of zandstormen
● Licht van een tegenligger, de zon, enz. dringt de camerasensor binnen.
● Het verkeersbord is vuil, vervaagd, gekanteld of krom of, in ge val van een
elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achte r boom-
bladeren, een paal, o.i.d.
● Het verkeersbord is alleen korte tijd zichtbaar voor de cameras ensor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjui st beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijst rook waar
op dat moment op wordt gereden, staat dit bord wel direct na ee n vertakking
van de snelweg of bij een aangrenzende rijstrook net voordat ri jstroken
samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat com-
patibel is met het systeem.
● Er wordt met de auto in een land gereden waar het verkeer aan d e andere
kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor para llelwegen
gesignaleerd en weergegeven (wanneer deze in het zicht van de c amera-
sensor staan) terwijl de auto op de hoofdweg rijdt.
● Mogelijk worden verkeersborden met de maximaal toegestane snelh eid
voor afslagen van rotondes gesignaleerd en weergegeven (wanneer deze in
het zicht van de camerasensor staan) terwijl de auto op de rotonde rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weer gegeven
verschilt mogelijk met de informatie die wordt weergegeven op h et naviga-
tiesysteem (indien aanwezig) als gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
C-HR_OM_Europe_OM10528E.book Pag e 334 Tuesday, September 6, 2016 4:16 PM

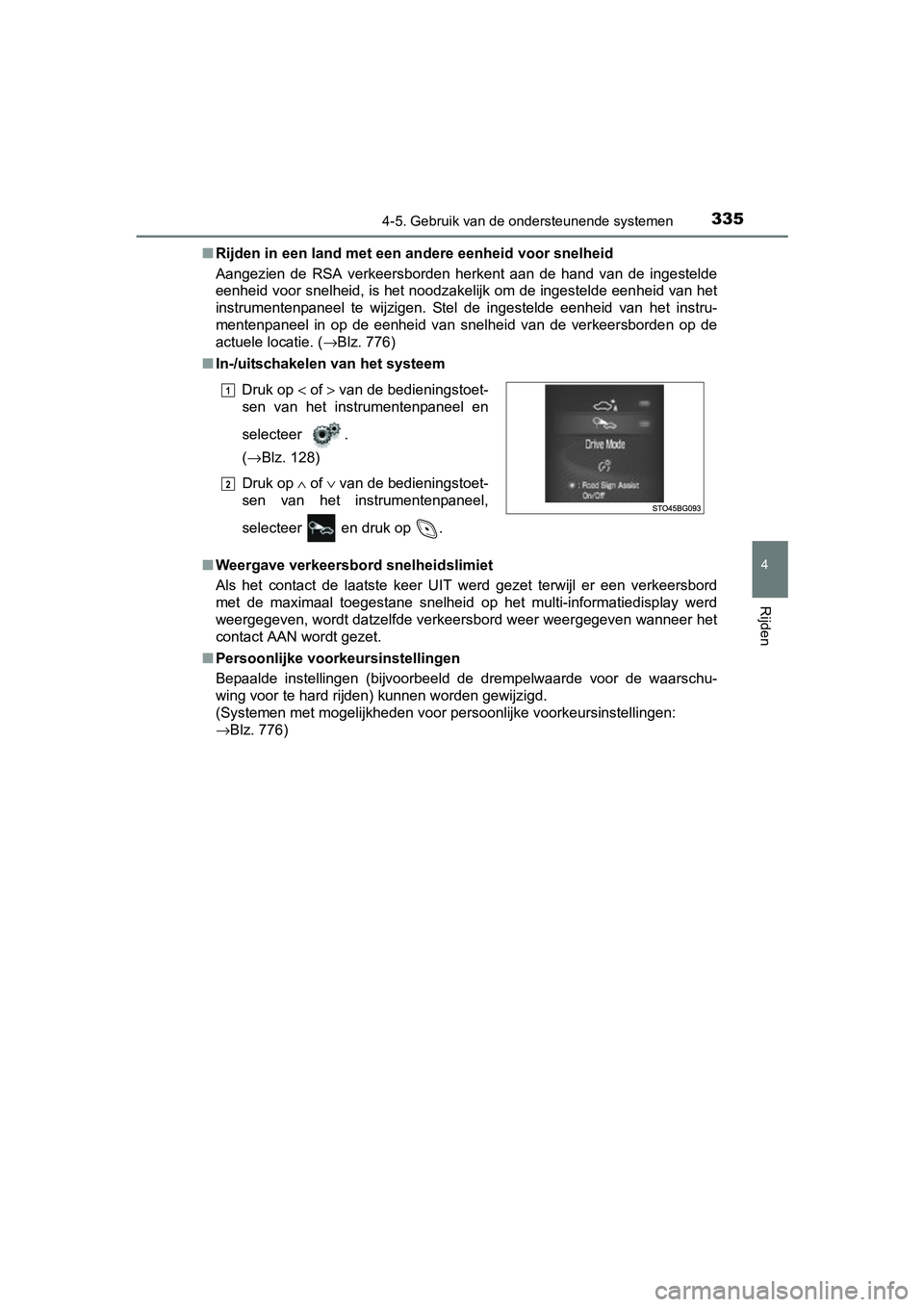

3354-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■
Rijden in een land met een andere eenheid voor snelheid
Aangezien de RSA verkeersborden herkent aan de hand van de inge stelde
eenheid voor snelheid, is het noodzakelijk om de ingestelde een heid van het
instrumentenpaneel te wijzigen. Stel de ingestelde eenheid van het instru-
mentenpaneel in op de eenheid van snelheid van de verkeersborde n op de
actuele locatie. ( →Blz. 776)
■ In-/uitschakelen van het systeem
■ Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd gezet terwijl er een v erkeersbord
met de maximaal toegestane snelheid op het multi-informatiedisp lay werd
weergegeven, wordt datzelfde verkeersbord weer weergegeven wann eer het
contact AAN wordt gezet.
■ Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de drempelwaarde voor de wa arschu-
wing voor te hard rijden) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 776) Druk op
< of > van de bedieningstoet-
sen van het instrumentenpaneel en
selecteer .
( → Blz. 128)
Druk op ∧ of ∨ van de bedieningstoet-
sen van het instrumentenpaneel,
selecteer en druk op .
1
2
C-HR_OM_Europe_OM10528E.book Pag e 335 Tuesday, September 6, 2016 4:16 PM

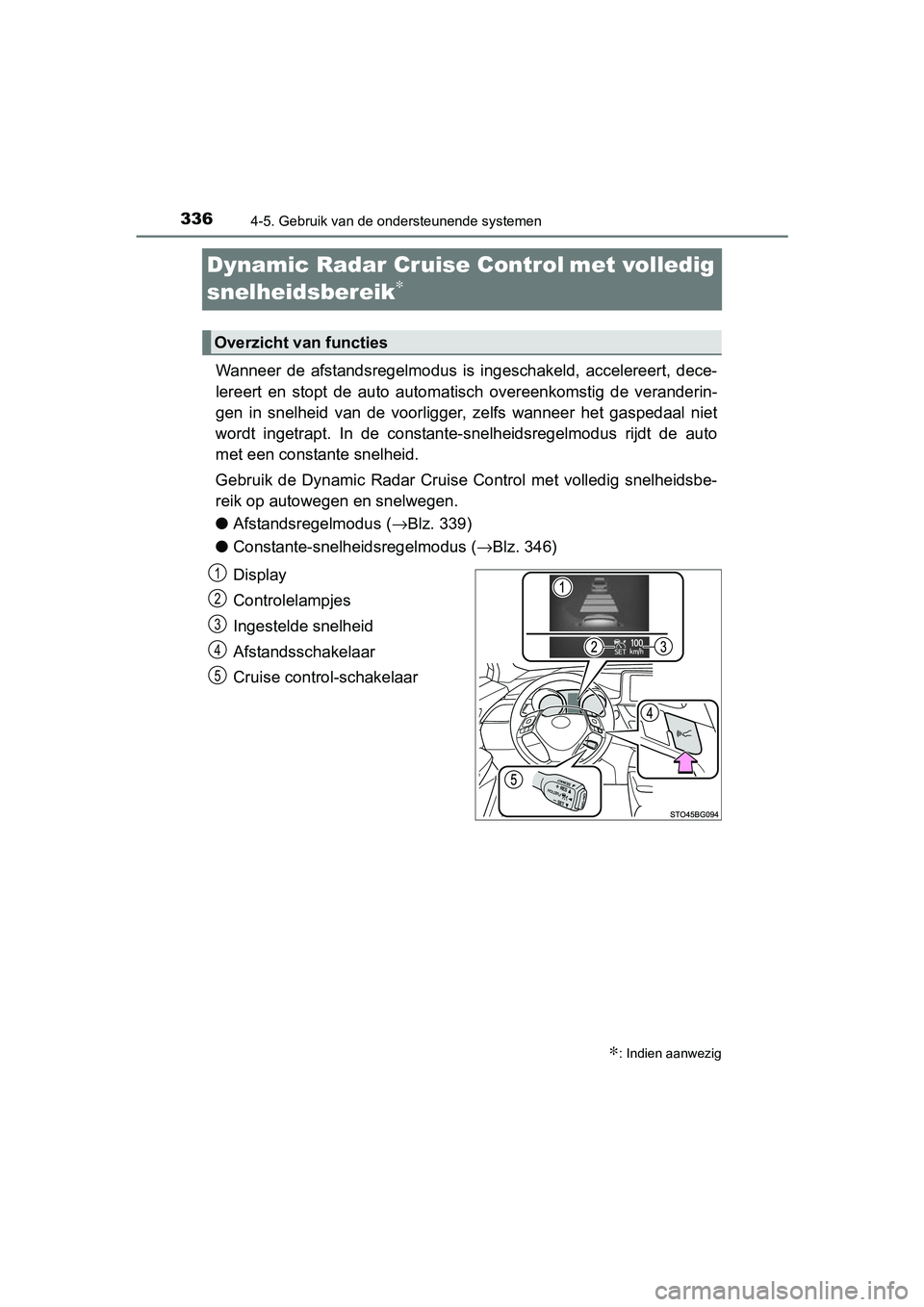

3364-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Dynamic Radar Cruise Control met volledig
snelheidsbereik
∗
Wanneer de afstandsregelmodus is ingeschakeld, accelereert, dec e-
lereert en stopt de auto automatisch overeenkomstig de veranderin-
gen in snelheid van de voorligge r, zelfs wanneer het gaspedaal niet
wordt ingetrapt. In de constant e-snelheidsregelmodus rijdt de a uto
met een constante snelheid.
Gebruik de Dynamic Radar Cruise Control met volledig snelheidsb e-
reik op autowegen en snelwegen.
● Afstandsregelmodus ( →Blz. 339)
● Constante-snelheidsregelmodus ( →Blz. 346)
Display
Controlelampjes
Ingestelde snelheid
Afstandsschakelaar
Cruise contro l-schakelaar
∗: Indien aanwezig
Overzicht van functies
1
2
3
4
5
C-HR_OM_Europe_OM10528E.book Pag e 336 Tuesday, September 6, 2016 4:16 PM

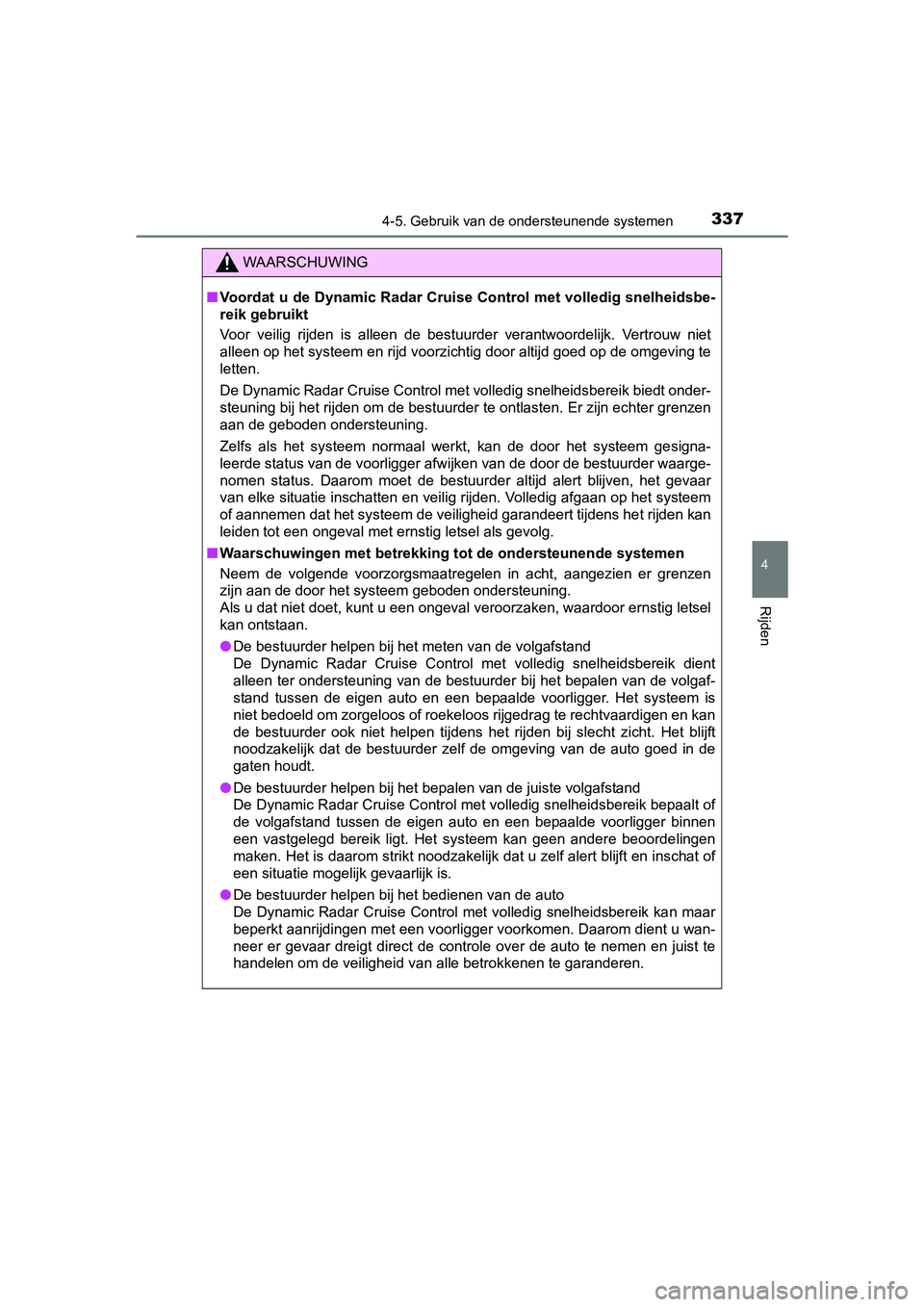

3374-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
WAARSCHUWING
■Voordat u de Dynamic Radar Crui se Control met volledig snelheidsbe-
reik gebruikt
Voor veilig rijden is alleen de bestuurder verantwoordelijk. Ve rtrouw niet
alleen op het systeem en rijd voorzichtig door altijd goed op d e omgeving te
letten.
De Dynamic Radar Cruise Control met volledig snelheidsbereik bi edt onder-
steuning bij het rijden om de bestuurder te ontlasten. Er zijn echter grenzen
aan de geboden ondersteuning.
Zelfs als het systeem normaal werkt, kan de door het systeem ge signa-
leerde status van de voorligger afwijken van de door de bestuur der waarge-
nomen status. Daarom moet de bestuurder altijd alert blijven, h et gevaar
van elke situatie inschatten en veilig rijden. Volledig afgaan op het systeem
of aannemen dat het systeem de veiligheid garandeert tijdens het rijden kan
leiden tot een ongeval met ernstig letsel als gevolg.
■ Waarschuwingen met betrekking tot de ondersteunende systemen
Neem de volgende voorzorgsmaatregelen in acht, aangezien er grenzen
zijn aan de door het systeem geboden ondersteuning.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor e rnstig letsel
kan ontstaan.
● De bestuurder helpen bij het meten van de volgafstand
De Dynamic Radar Cruise Control met volledig snelheidsbereik di ent
alleen ter ondersteuning van de bestuurder bij het bepalen van de volgaf-
stand tussen de eigen auto en een bepaalde voorligger. Het syst eem is
niet bedoeld om zorgeloos of roekeloos rijgedrag te rechtvaardigen en kan
de bestuurder ook niet helpen tijdens het rijden bij slecht zic ht. Het blijft
noodzakelijk dat de bestuurder zelf de omgeving van de auto goed in de
gaten houdt.
● De bestuurder helpen bij het bepalen van de juiste volgafstand
De Dynamic Radar Cruise Control met volledig snelheidsbereik bepaalt of
de volgafstand tussen de eigen auto en een bepaalde voorligger binnen
een vastgelegd bereik ligt. Het systeem kan geen andere beoorde lingen
maken. Het is daarom strikt noodzakelijk dat u zelf alert blijf t en inschat of
een situatie mogelijk gevaarlijk is.
● De bestuurder helpen bij het bedienen van de auto
De Dynamic Radar Cruise Control met volledig snelheidsbereik ka n maar
beperkt aanrijdingen met een voorligger voorkomen. Daarom dient u wan-
neer er gevaar dreigt direct de controle over de auto te nemen en juist te
handelen om de veiligheid van alle betrokkenen te garanderen.
C-HR_OM_Europe_OM10528E.book Pag e 337 Tuesday, September 6, 2016 4:16 PM

3384-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
WAARSCHUWING
■Onbedoeld activeren van de Dynamic Radar Cruise Control met vol le-
dig snelheidsbereik voorkomen
Schakel de Dynamic Radar Cruise Control met volledig snelheidsb ereik uit
met de toets ON-OFF als deze niet wordt gebruikt.
■ Situaties waarin de Dynamic Rada r Cruise Control met volledig snel-
heidsbereik niet kan worden gebruikt
Gebruik de Dynamic Radar Cruise Control met volledig snelheidsb ereik niet
in de volgende situaties.
Als u dat wel doet, wordt de snelheid mogelijk niet goed gerege ld, waardoor
een ongeval met ernstig letsel kan ontstaan.
● Op wegen met voetgangers, fietsers, enz.
● In druk verkeer
● Op wegen met scherpe bochten
● Op slingerende wegen
● Op wegen die door regen, ijs of sneeuw glad zijn
● Op steile afdalingen of bij afwisselend sterk dalende en sterk stijgende
wegen
Bij het afdalen van een helling kan de rijsnelheid de geprogram meerde
snelheid overschrijden.
● Op invoegstroken van autowegen en snelwegen
● Als de weersomstandigheden zo slecht zijn dat ze een juiste sig nalering
door de sensoren onmogelijk zouden kunnen maken (mist, sneeuw, zand-
storm, zware regenval, enz.)
● Als er regen, sneeuw, enz. op de voorzijde van de radarsensor of de
camerasensor zit
● In verkeersomstandigheden waarbij herhaaldelijk accelereren en decele-
reren noodzakelijk is
● Bij het rijden met een aanhangwagen of tijdens het slepen in ee n noodge-
val
● Als er vaak een naderingswaarschuwing hoorbaar is
C-HR_OM_Europe_OM10528E.book Pag e 338 Tuesday, September 6, 2016 4:16 PM

3394-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
In deze modus registreert een radarsensor of er binnen ongeveer 100
meter voor u een voertuig rijdt. Deze sensor wordt tevens gebruikt om
de afstand tussen uw auto en de voorligger te berekenen en een
geschikte afstand tu ssen uw auto en de vo orligger te handhaven.
Let erop dat de afstand tot uw voorligger kleiner wordt als u een lange hel-
ling afrijdt.
Rijden in de afstandsregelmodus
C-HR_OM_Europe_OM10528E.book Pag e 339 Tuesday, September 6, 2016 4:16 PM

3404-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

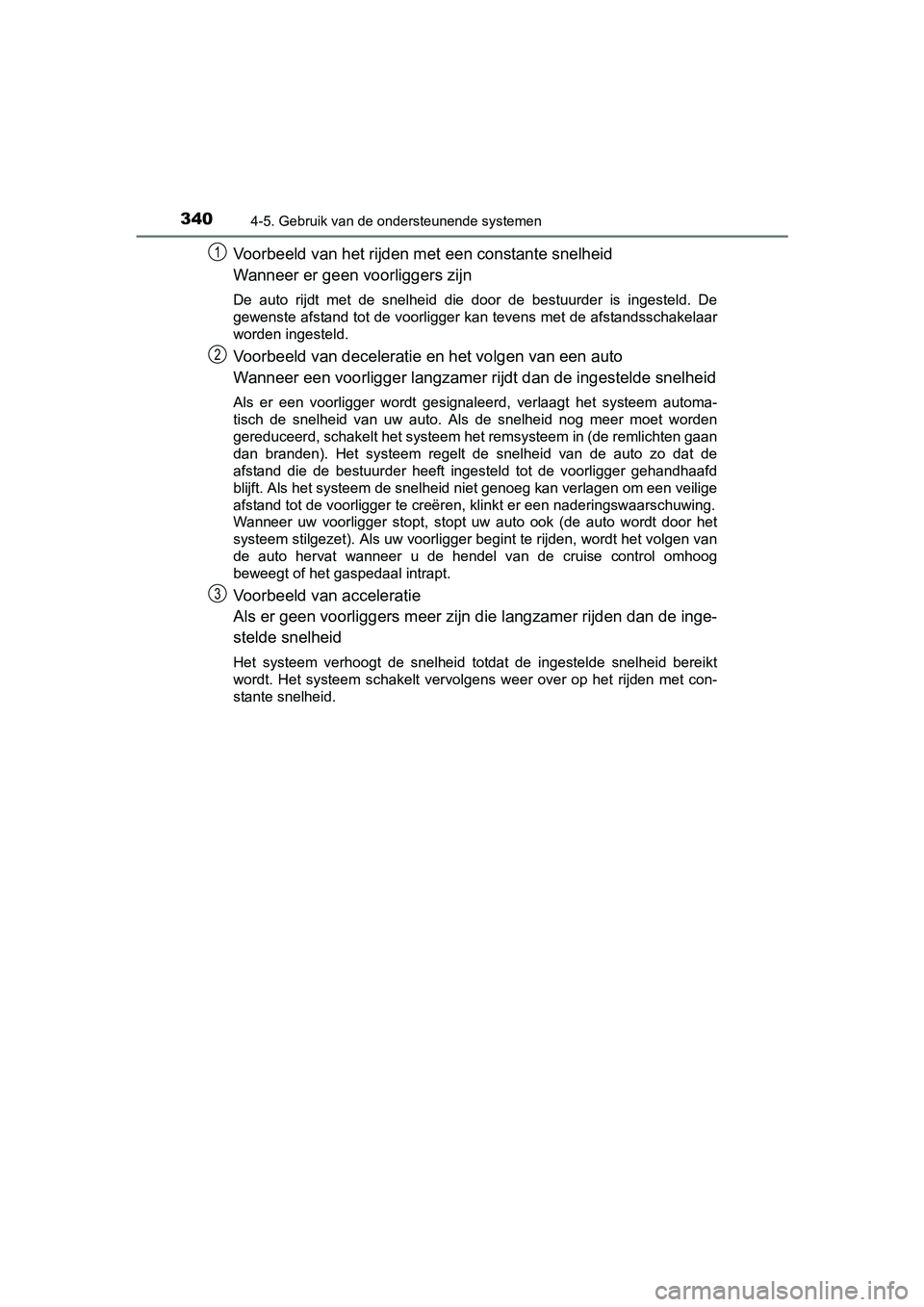

Voorbeeld van het rijden met een constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door de bestuurder is ingeste ld. De
gewenste afstand tot de voorligger kan tevens met de afstandsschakelaar
worden ingesteld.
Voorbeeld van deceleratie en het volgen van een auto
Wanneer een voorligger langzamer rijdt dan de ingestelde snelheid
Als er een voorligger wordt gesignaleerd, verlaagt het systeem automa-
tisch de snelheid van uw auto. Als de snelheid nog meer moet wo rden
gereduceerd, schakelt het systeem het remsysteem in (de remlich ten gaan
dan branden). Het systeem regelt de snelheid van de auto zo dat de
afstand die de bestuurder heeft ingesteld tot de voorligger geh andhaafd
blijft. Als het systeem de snelheid niet genoeg kan verlagen om een veilige
afstand tot de voorligger te creëren, klinkt er een naderingswa arschuwing.
Wanneer uw voorligger stopt, stopt uw auto ook (de auto wordt d oor het
systeem stilgezet). Als uw voorligger begint te rijden, wordt h et volgen van
de auto hervat wanneer u de hendel van de cruise control omhoog
beweegt of het gaspedaal intrapt.
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de inge-
stelde snelheid
Het systeem verhoogt de snelheid totdat de ingestelde snelheid bereikt
wordt. Het systeem schakelt vervolgens weer over op het rijden met con-
stante snelheid.
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 340 Tuesday, September 6, 2016 4:16 PM
