6818-1. Belangrijke informatie
8
Bij problemen
C-HR_OM_Europe_OM10528E

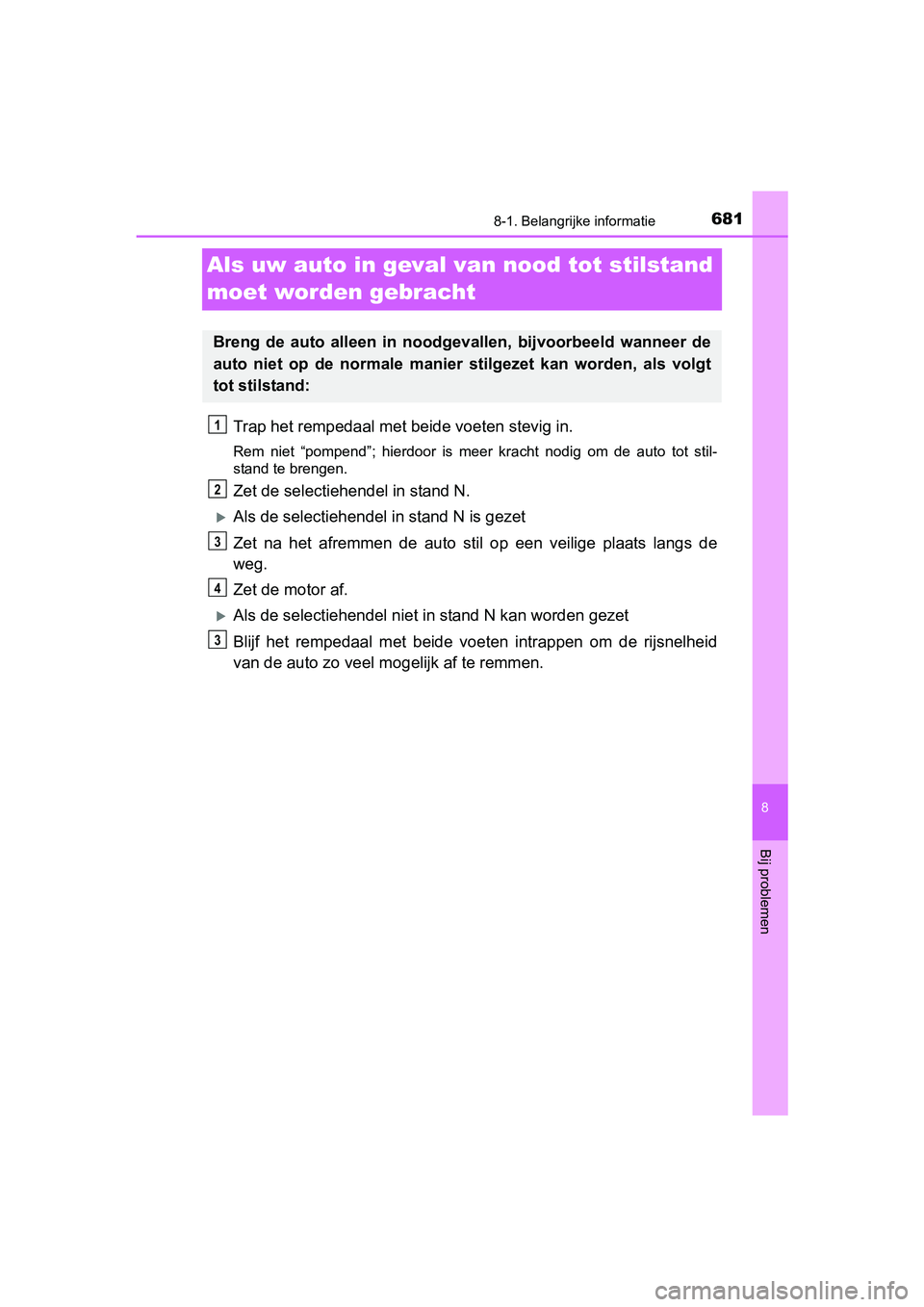

Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met be ide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto to t stil-
stand te brengen.
Zet de selectiehe ndel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Zet de motor af.
Als de selectiehendel niet i n stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d
van de auto zo veel m ogelijk af te remmen.
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
C-HR_OM_Europe_OM10528E.book Pag e 681 Tuesday, September 6, 2016 4:16 PM

6828-1. Belangrijke informatie
C-HR_OM_Europe_OM10528E

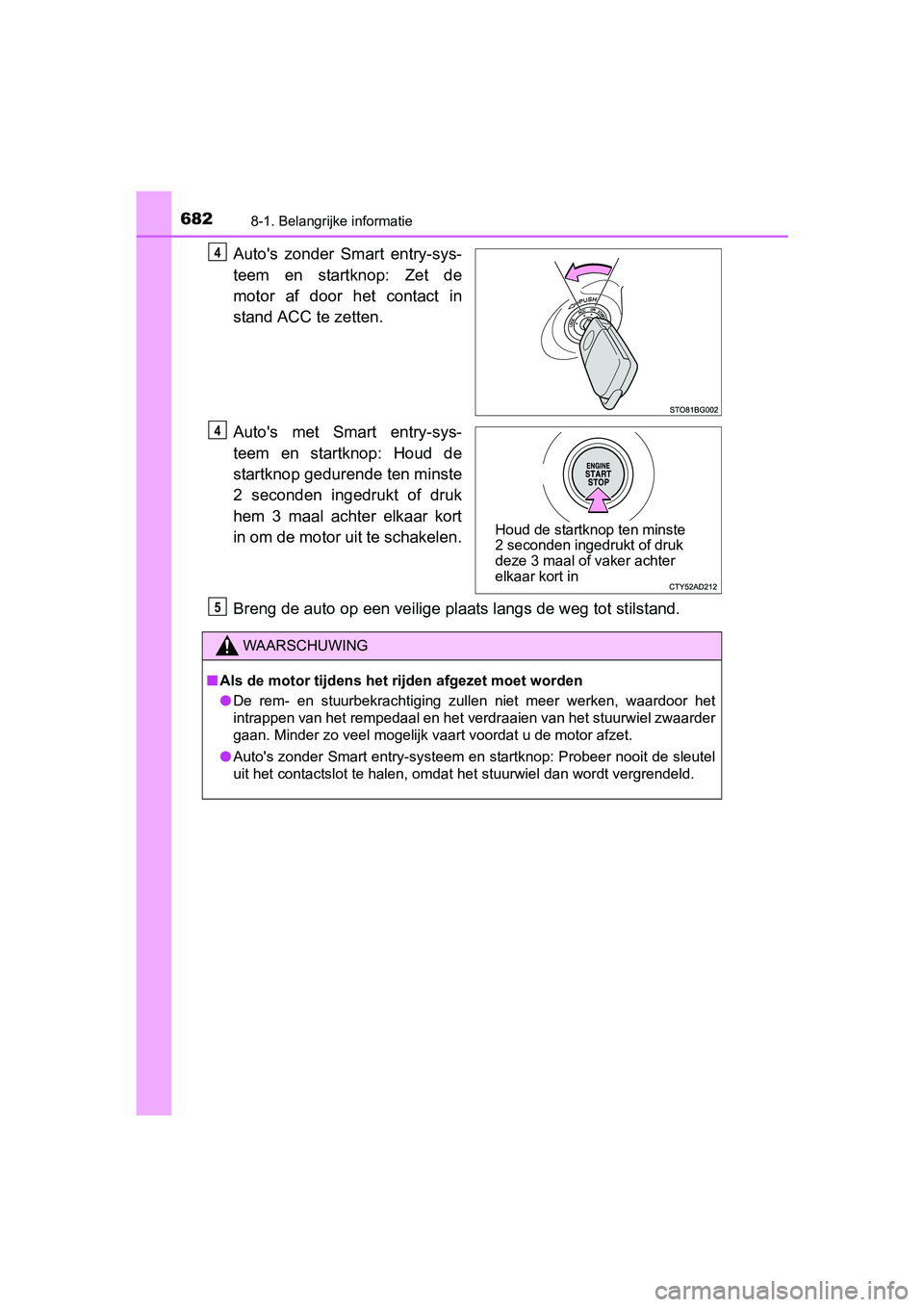

Auto's zonder Smart entry-sys-
teem en startknop: Zet de
motor af door het contact in
stand ACC te zetten.
Auto's met Smart entry-sys-
teem en startknop: Houd de
startknop gedurende ten minste
2 seconden ingedrukt of druk
hem 3 maal achter elkaar kort
in om de motor uit te schakelen.
Breng de auto op een veilige plaats langs de weg tot stilstand.4
Houd de startknop ten minste
2 seconden ingedrukt of druk
deze 3 maal of vaker achter
elkaar kort in
4
WAARSCHUWING
■Als de motor tijdens het rijden afgezet moet worden
● De rem- en stuurbekrachtiging zullen niet meer werken, waardoor het
intrappen van het rempedaal en het verdraaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart voordat u de motor afzet.
● Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt ver grendeld.
5
C-HR_OM_Europe_OM10528E.book Page 682 Tuesday, September 6, 2016 4:16 PM

6838-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

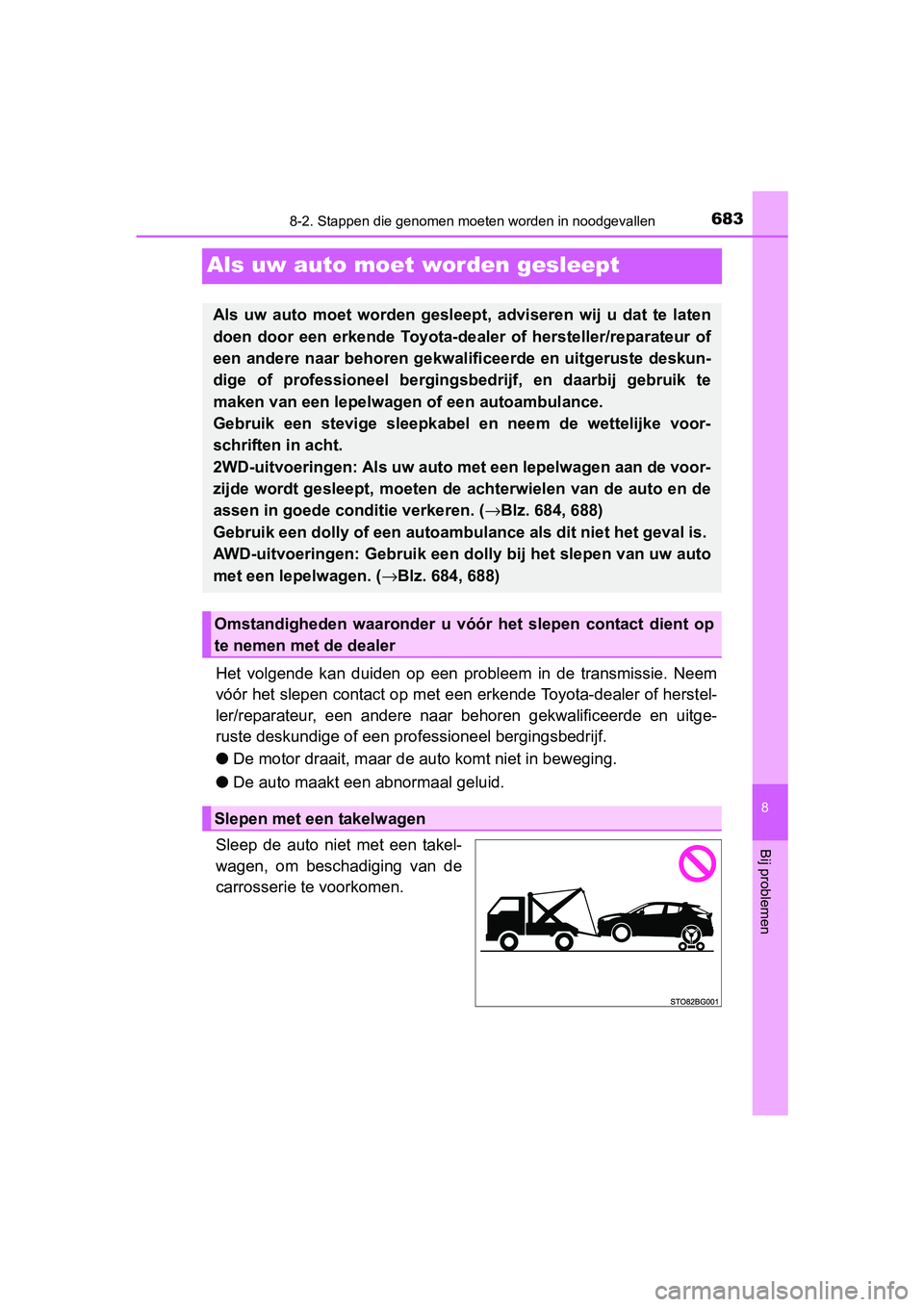

Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of her stel-
ler/reparateur, een andere naar behoren gekwalificeerde en uitg e-
ruste deskundige of een pro fessioneel bergingsbedrijf.
● De motor draait, maar de auto komt niet in beweging.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
2WD-uitvoeringen: Als uw auto met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de achterwielen van de auto en de
assen in goede conditie verkeren. ( →Blz. 684, 688)
Gebruik een dolly of een autoambulance als dit niet het geval i s.
AWD-uitvoeringen: Gebruik een dolly bij het slepen van uw auto
met een lepelwagen. ( →Blz. 684, 688)
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen
C-HR_OM_Europe_OM10528E.book Pag e 683 Tuesday, September 6, 2016 4:16 PM

6848-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E

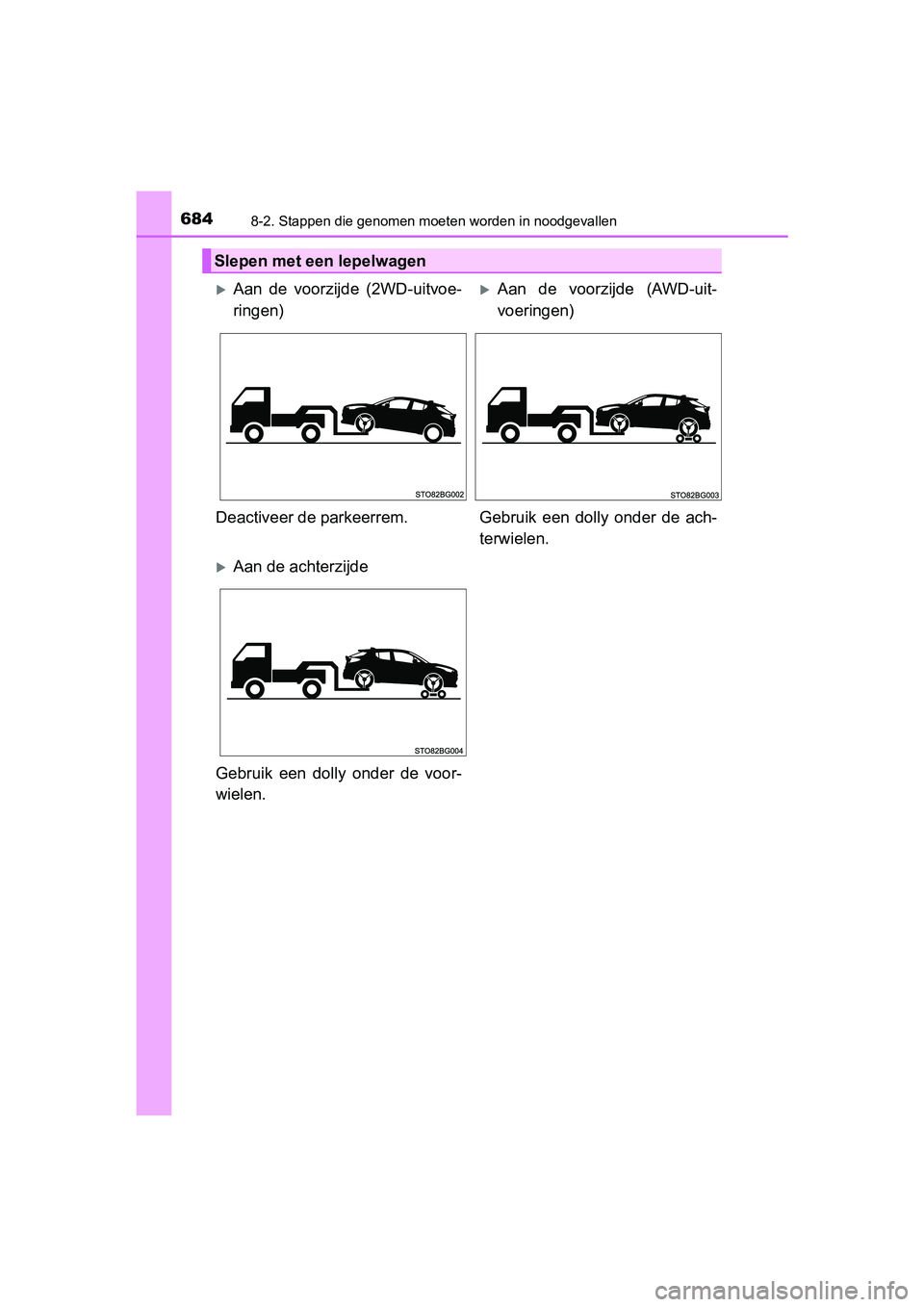

Slepen met een lepelwagen
Aan de voorzijde (2WD-uitvoe-
ringen)Aan de voorzijde (AWD-uit-
voeringen)
Deactiveer de parkeerrem. Gebruik een dolly onder de ach- terwielen.
Aan de achterzijde
Gebruik een dolly onder de voor-
wielen.
C-HR_OM_Europe_OM10528E.book Pag e 684 Tuesday, September 6, 2016 4:16 PM

6858-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

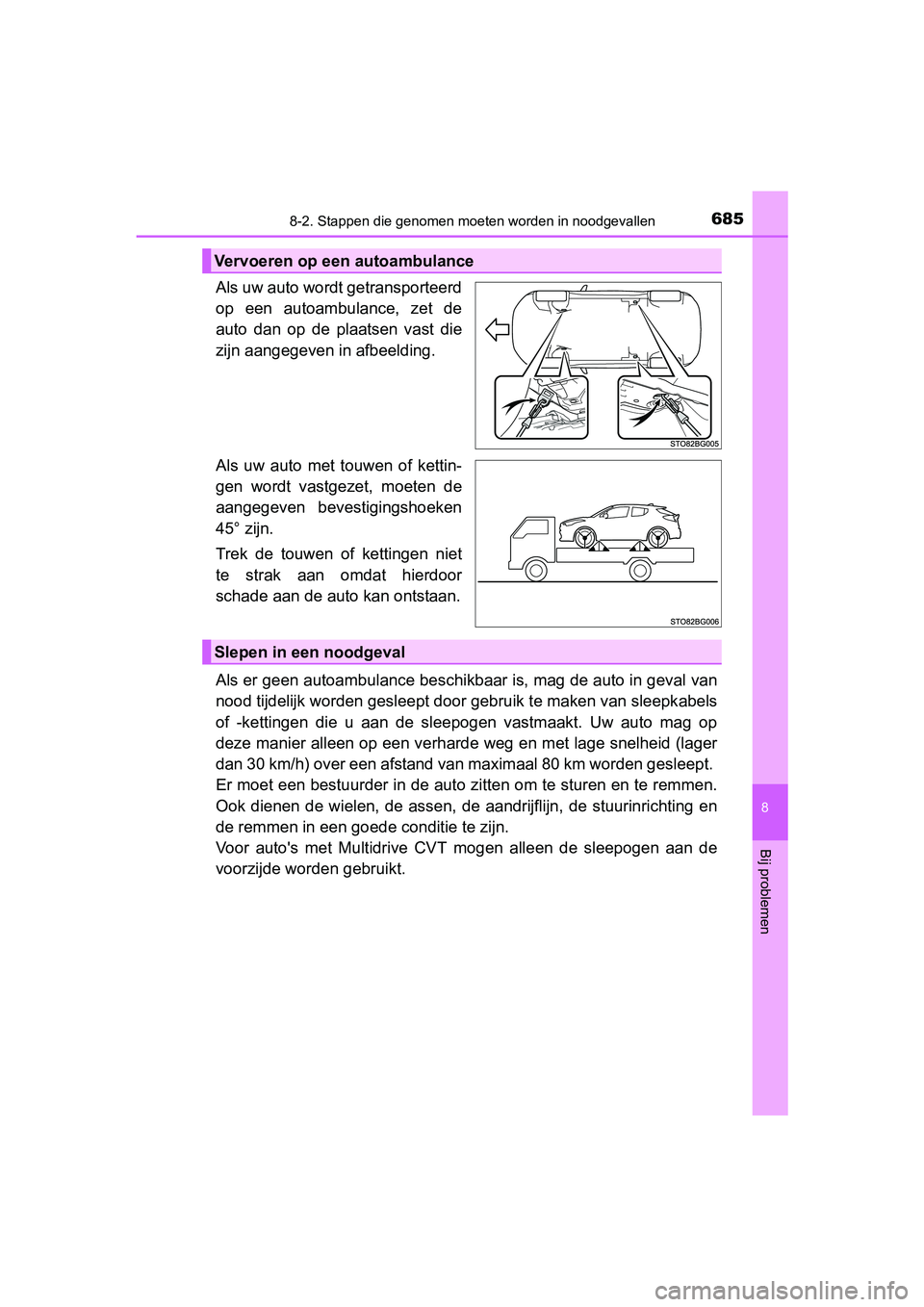

Als uw auto wordt getransporteerd
op een autoambulance, zet de
auto dan op de plaatsen vast die
zijn aangegeven in afbeelding.
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept d oor gebruik te maken van sleepk abels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (la ger
dan 30 km/h) over een afstand van maximaal 80 km worden gesleep t.
Er moet een bestuurder in de auto zitten om te sturen en te rem men.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrich ting en
de remmen in een go ede conditie te zijn.
Voor auto's met Multidrive CVT mogen alleen de sleepogen aan de
voorzijde worden gebruikt.
Vervoeren op een autoambulance
Slepen in een noodgeval
C-HR_OM_Europe_OM10528E.book Pag e 685 Tuesday, September 6, 2016 4:16 PM

6868-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E

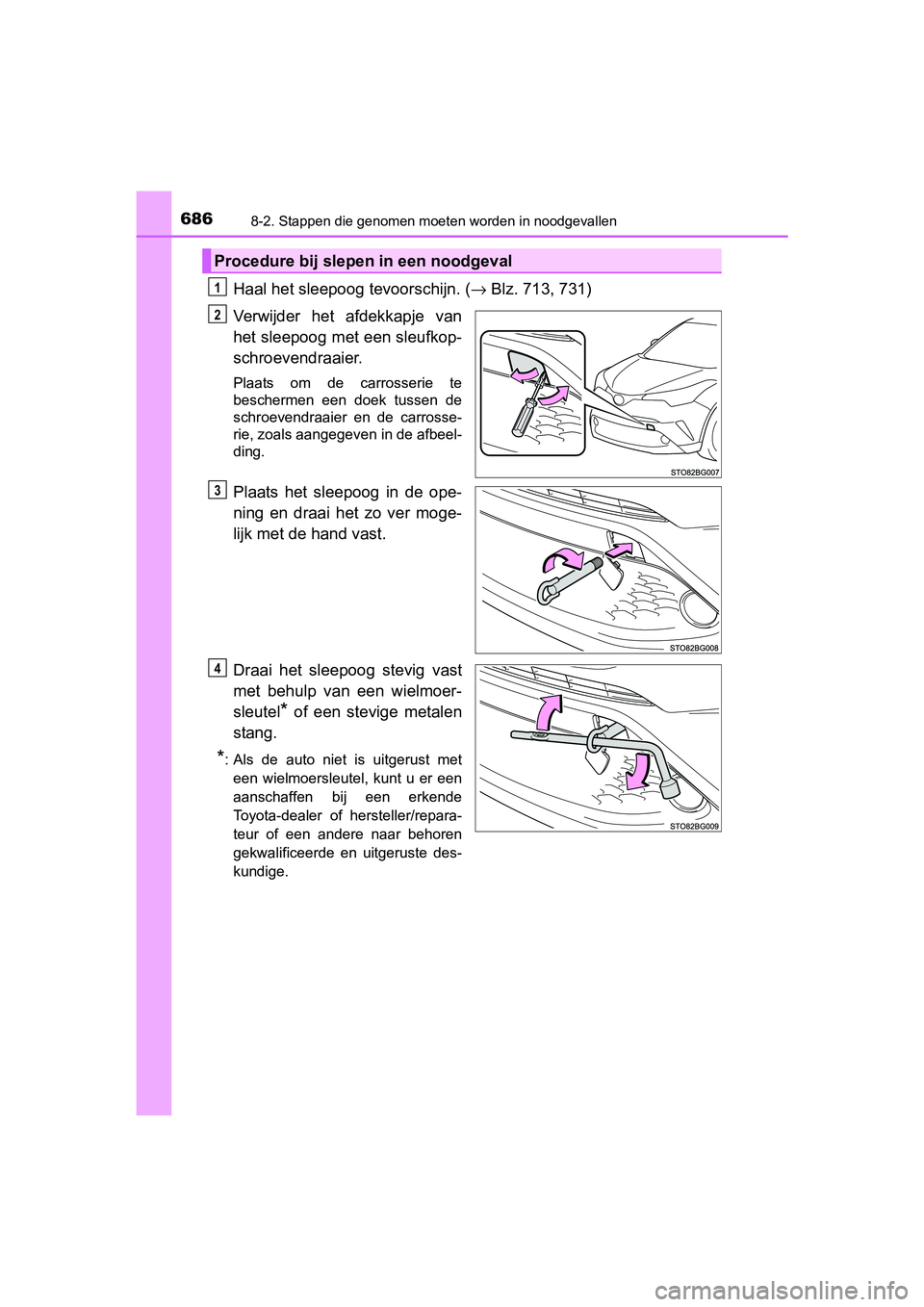

Haal het sleepoog tevoorschijn. ( → Blz. 713, 731)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met een wielmoersleutel, kunt u er een
aanschaffen bij een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Procedure bij slep en in een noodgeval
1
2
3
4
C-HR_OM_Europe_OM10528E.book Pag e 686 Tuesday, September 6, 2016 4:16 PM

6878-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

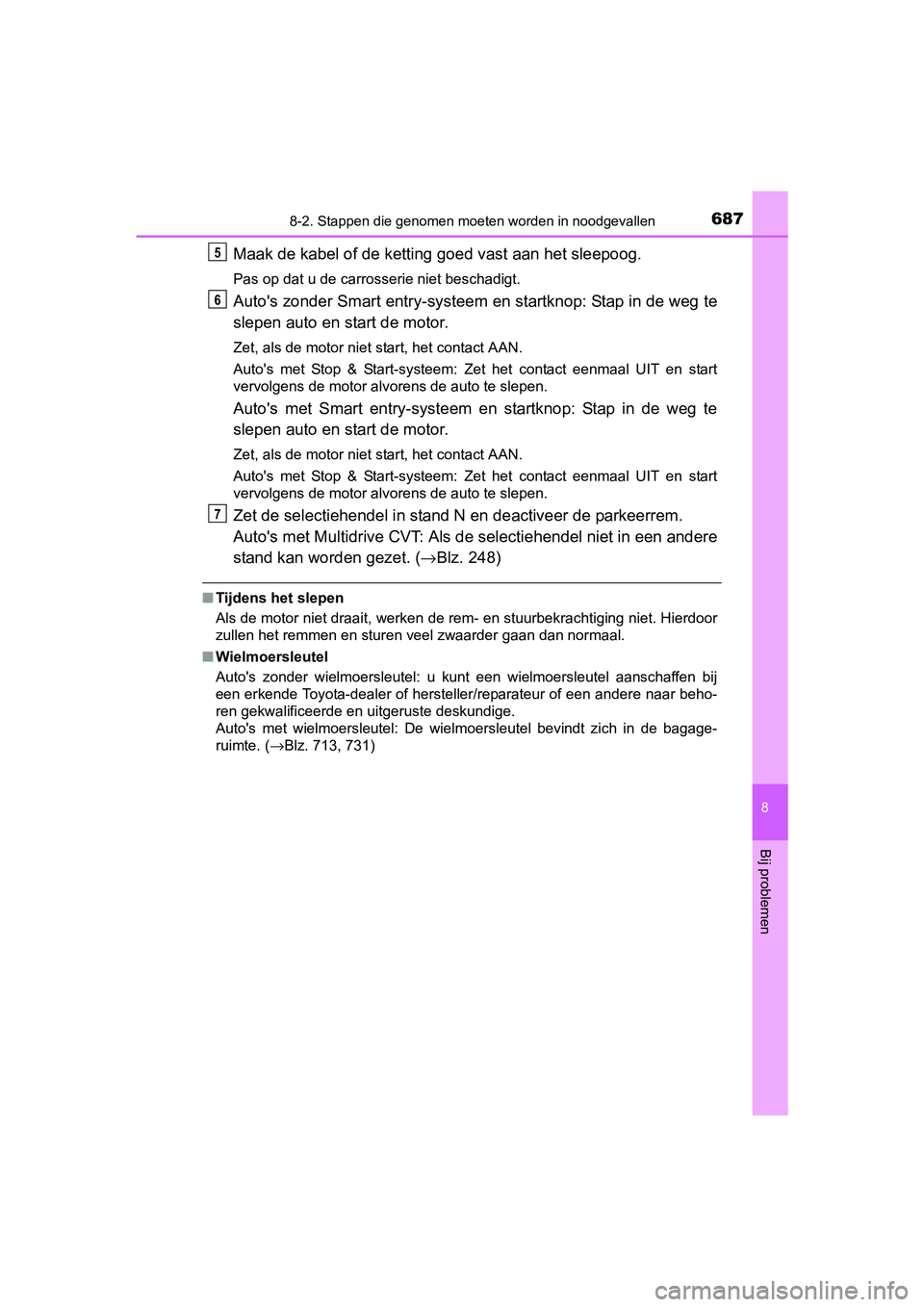

Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Auto's zonder Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start de motor.
Zet, als de motor niet start, het contact AAN.
Auto's met Stop & Start-systeem: Zet het contact eenmaal UIT en start
vervolgens de motor alvorens de auto te slepen.
Auto's met Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start de motor.
Zet, als de motor niet start, het contact AAN.
Auto's met Stop & Start-systeem: Zet het contact eenmaal UIT en start
vervolgens de motor alvorens de auto te slepen.
Zet de selectiehendel i n stand N en deactiveer de parkeerrem.
Auto's met Multidrive CVT: Als d e selectiehendel niet in een andere
stand kan worden gezet. ( →Blz. 248)
■Tijdens het slepen
Als de motor niet draait, werken de rem- en stuurbekrachtiging niet. Hierdoor
zullen het remmen en sturen veel zwaarder gaan dan normaal.
■ Wielmoersleutel
Auto's zonder wielmoersleutel: u kunt een wielmoersleutel aansc haffen bij
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagage-
ruimte. ( →Blz. 713, 731)
5
6
7
C-HR_OM_Europe_OM10528E.book Pag e 687 Tuesday, September 6, 2016 4:16 PM

6888-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E

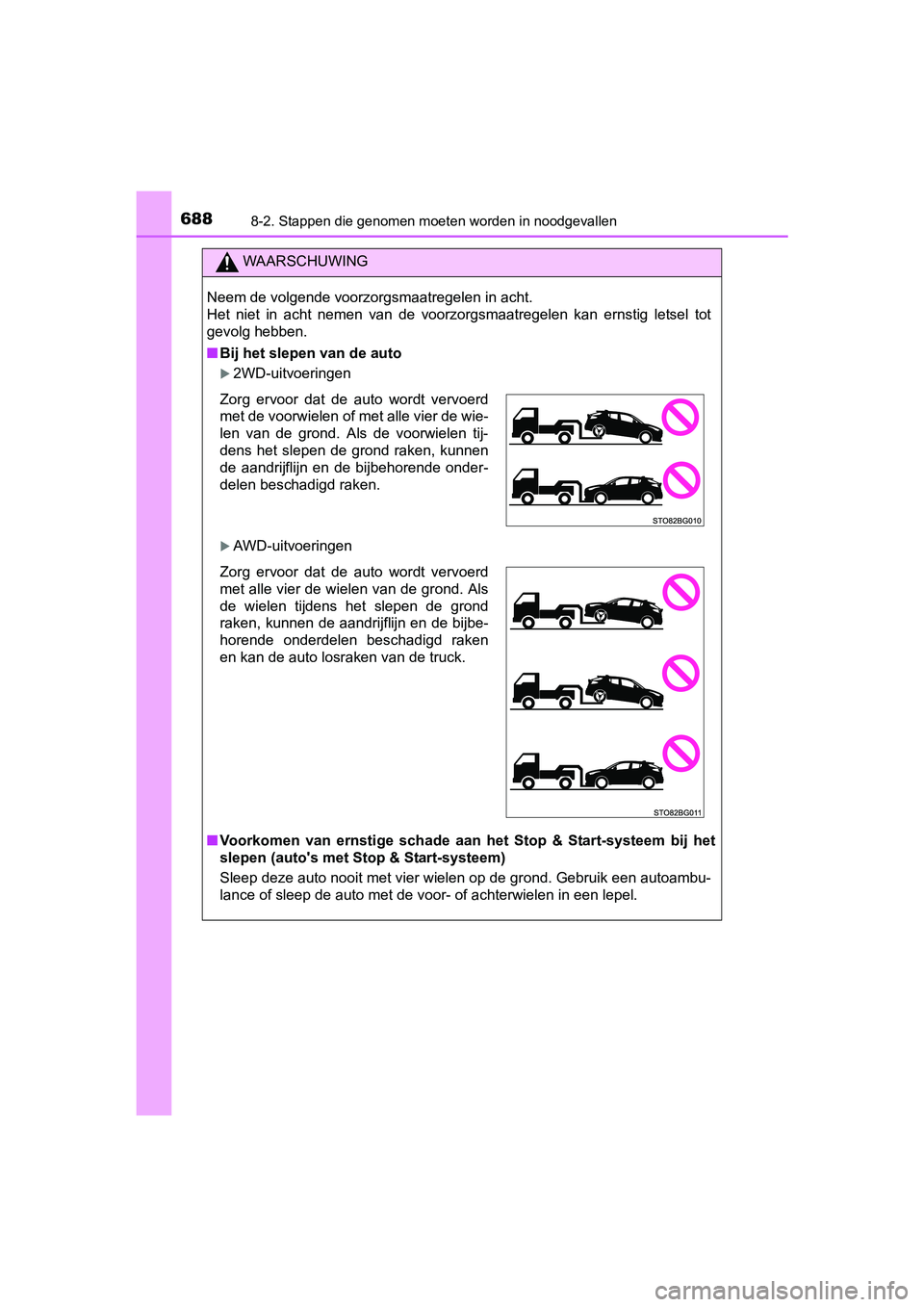

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
2WD-uitvoeringen
AWD-uitvoeringen
■ Voorkomen van ernstige schade aan het Stop & Start-systeem bij het
slepen (auto's met S top & Start-systeem)
Sleep deze auto nooit met vier wielen op de grond. Gebruik een autoambu-
lance of sleep de auto met de voor- of achterwielen in een lepe l.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken.
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken
en kan de auto losraken van de truck.
C-HR_OM_Europe_OM10528E.book Page 688 Tuesday, September 6, 2016 4:16 PM

6898-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

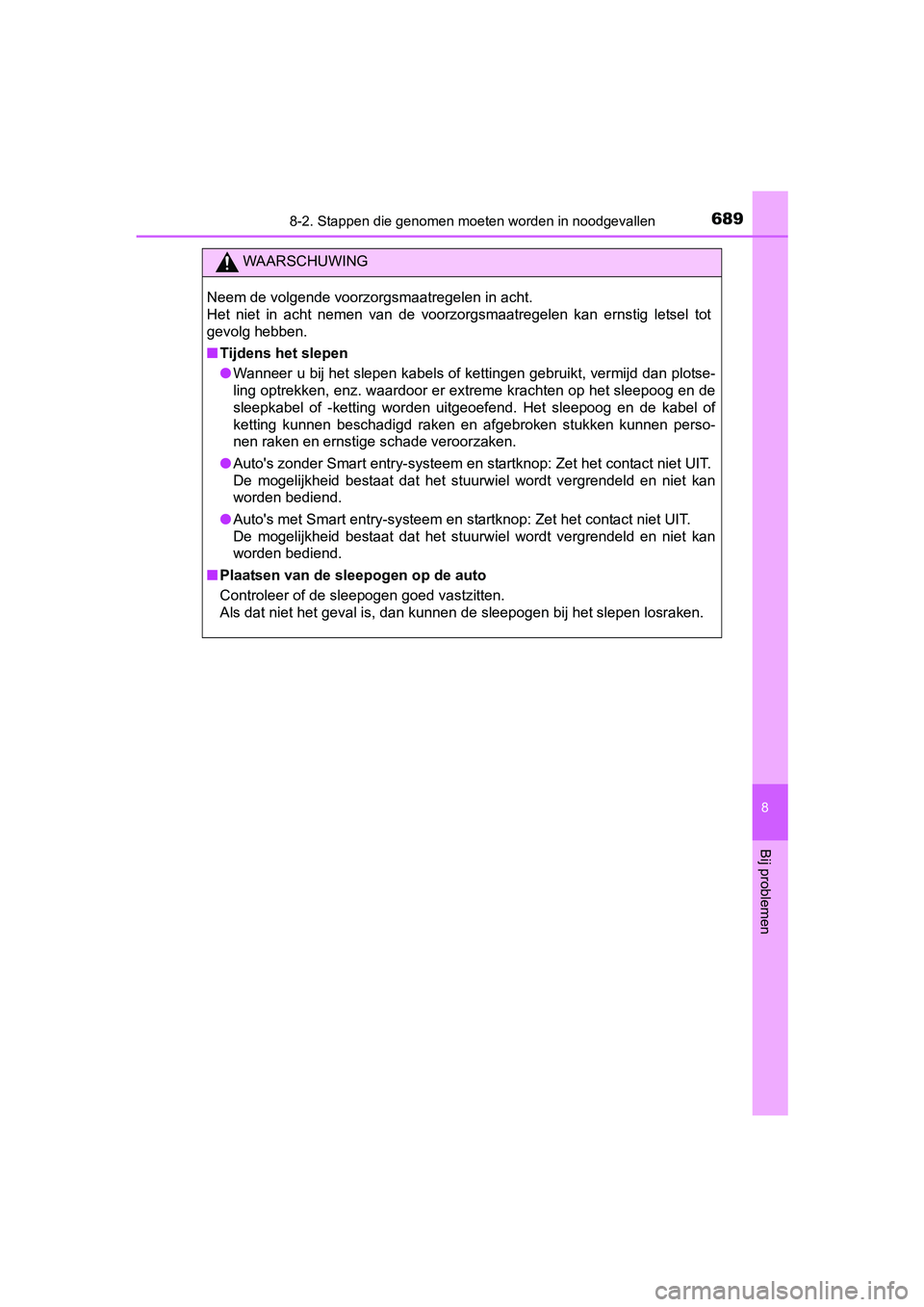

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Auto's zonder Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
● Auto's met Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
C-HR_OM_Europe_OM10528E.book Pag e 689 Tuesday, September 6, 2016 4:16 PM

6908-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E

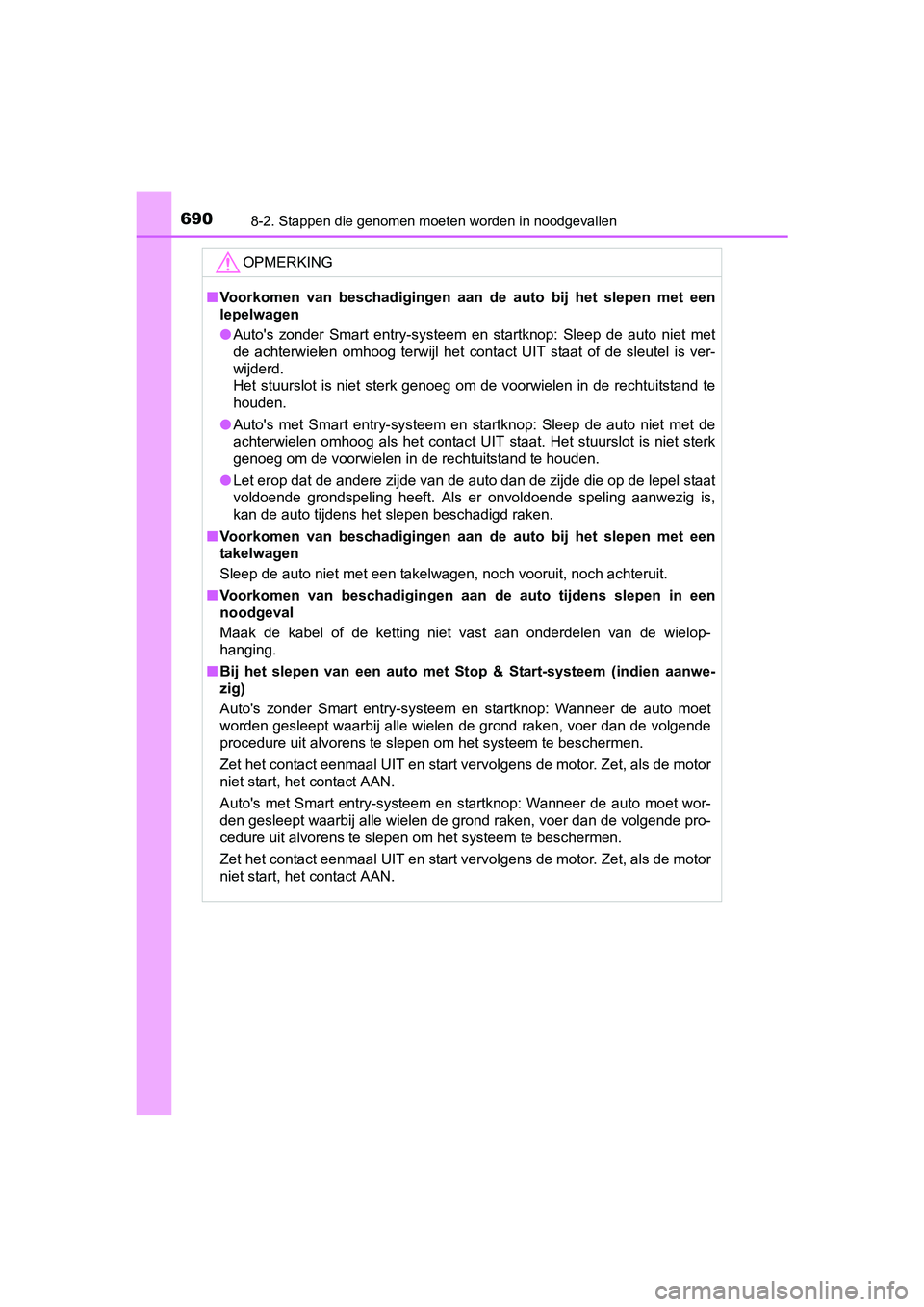

OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Auto's zonder Smart entry-systeem en startknop: Sleep de auto n iet met
de achterwielen omhoog terwijl het contact UIT staat of de sleu tel is ver-
wijderd.
Het stuurslot is niet sterk genoeg om de voorwielen in de recht uitstand te
houden.
● Auto's met Smart entry-systeem en startknop: Sleep de auto niet met de
achterwielen omhoog als het contact UIT staat. Het stuurslot is niet sterk
genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan de zijde die op de lepel staat
voldoende grondspeling heeft. Als er onvoldoende speling aanwez ig is,
kan de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
■ Bij het slepen van een auto met Stop & Start-systeem (indien aanwe-
zig)
Auto's zonder Smart entry-systeem en startknop: Wanneer de auto moet
worden gesleept waarbij alle wielen de grond raken, voer dan de volgende
procedure uit alvorens te slepen om het systeem te beschermen.
Zet het contact eenmaal UIT en start vervolgens de motor. Zet, als de motor
niet start, het contact AAN.
Auto's met Smart entry-systeem en startknop: Wanneer de auto mo et wor-
den gesleept waarbij alle wielen de grond raken, voer dan de volgende pro-
cedure uit alvorens te slepen om het systeem te beschermen.
Zet het contact eenmaal UIT en start vervolgens de motor. Zet, als de motor
niet start, het contact AAN.
C-HR_OM_Europe_OM10528E.book Pag e 690 Tuesday, September 6, 2016 4:16 PM
