TOYOTA C-HR 2016 Instructieboekje (in Dutch)

6918-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

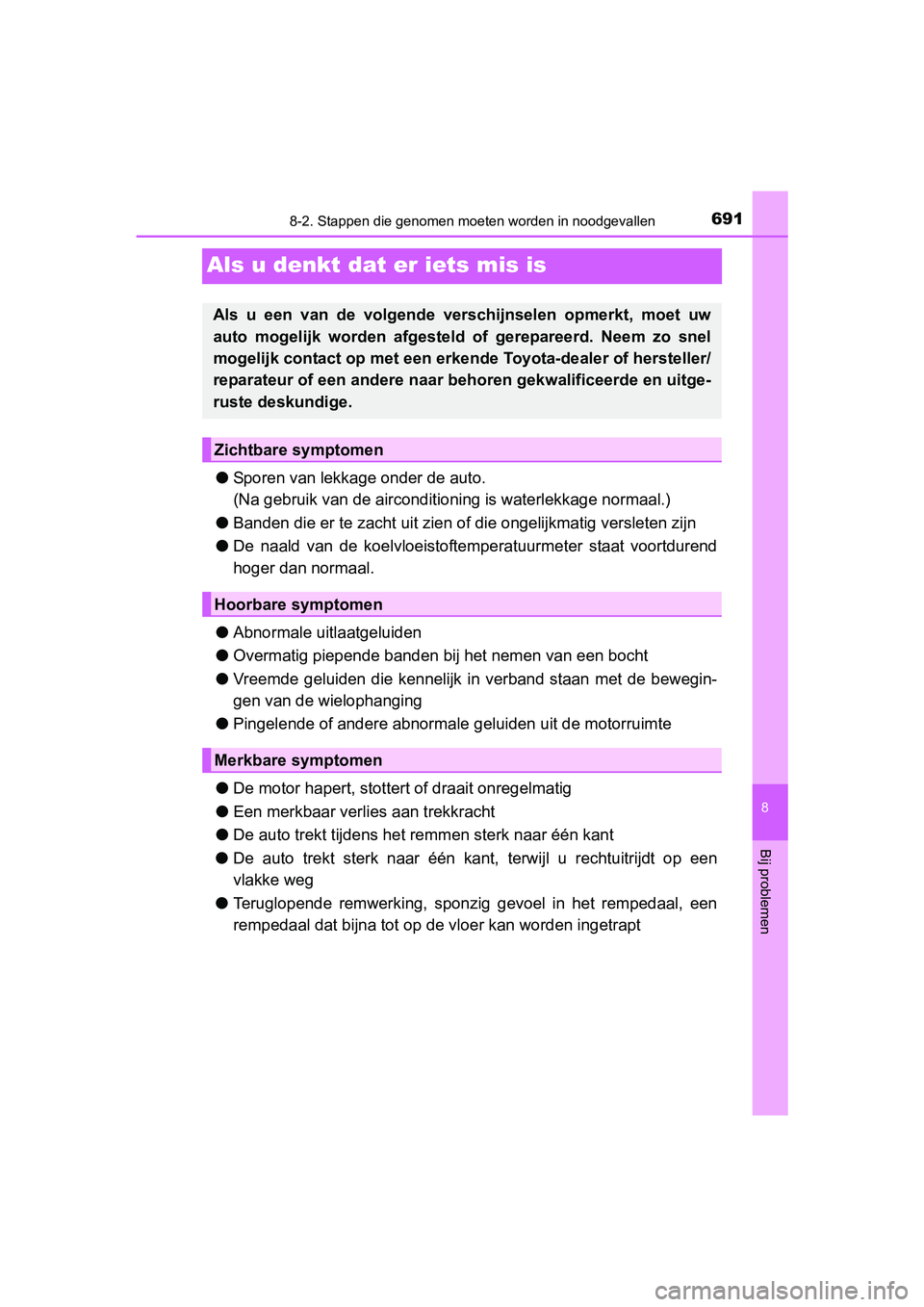

Als u denkt dat er iets mis is
●Sporen van lekkage onder de auto.
(Na gebruik van de airconditioni ng is waterlekkage normaal.)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal.
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden uit de motorruimte
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kan t, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende Toyota-dealer of hersteller /
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
C-HR_OM_Europe_OM10528E.book Pag e 691 Tuesday, September 6, 2016 4:16 PM

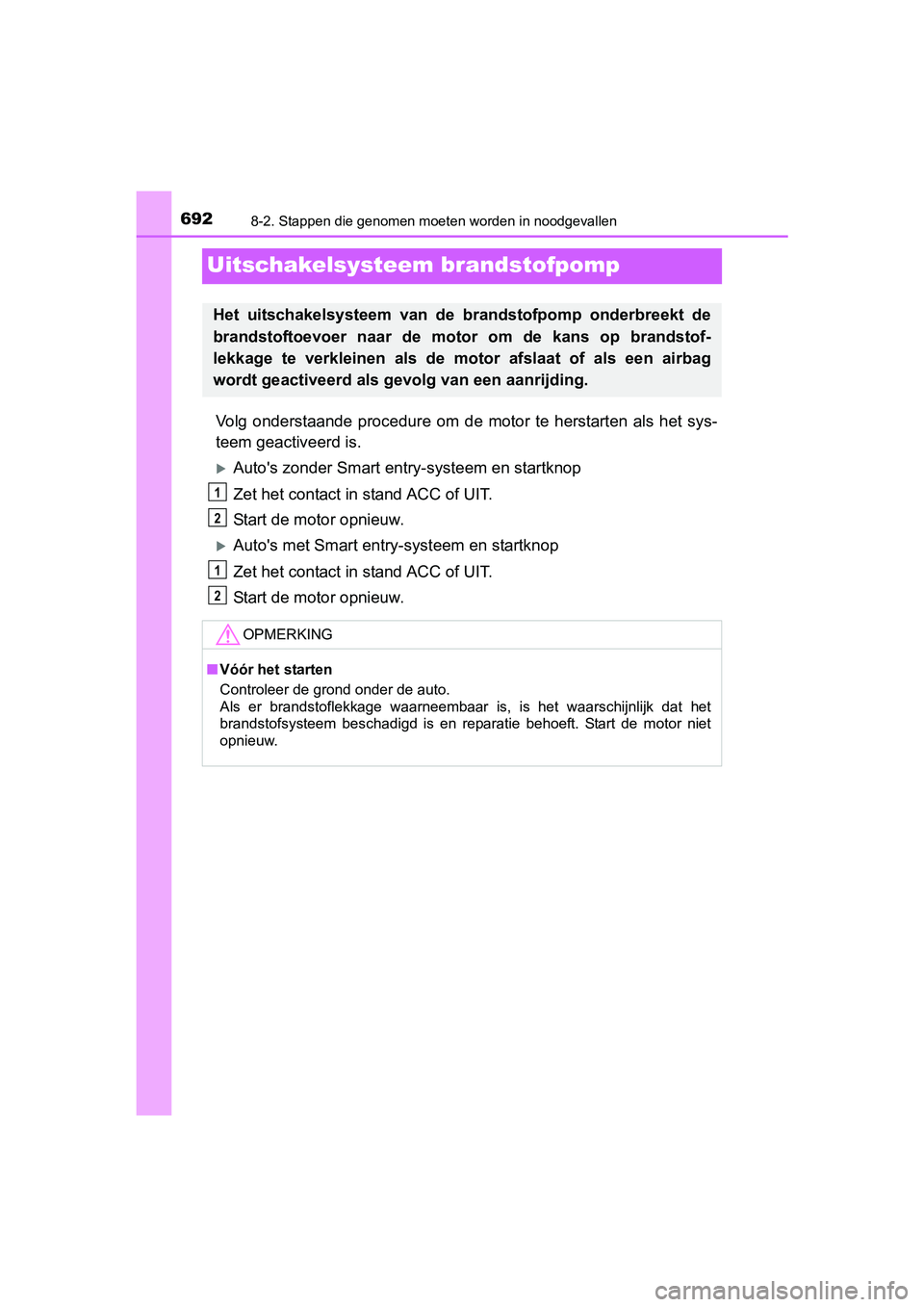

6928-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E
Uitschakelsysteem brandstofpomp
Volg onderstaande procedure om de motor te herstarten als het s ys-
teem geactiveerd is.
Auto's zonder Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Auto's met Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Het uitschakelsysteem van de brandstofpomp onderbreekt de
brandstoftoevoer naar de motor om de kans op brandstof-
lekkage te verkleinen als de motor afslaat of als een airbag
wordt geactiveerd als gev olg van een aanrijding.
OPMERKING
■Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en reparatie behoeft. Start de m otor niet
opnieuw.
1
2
1
2
C-HR_OM_Europe_OM10528E.book Pag e 692 Tuesday, September 6, 2016 4:16 PM

6938-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

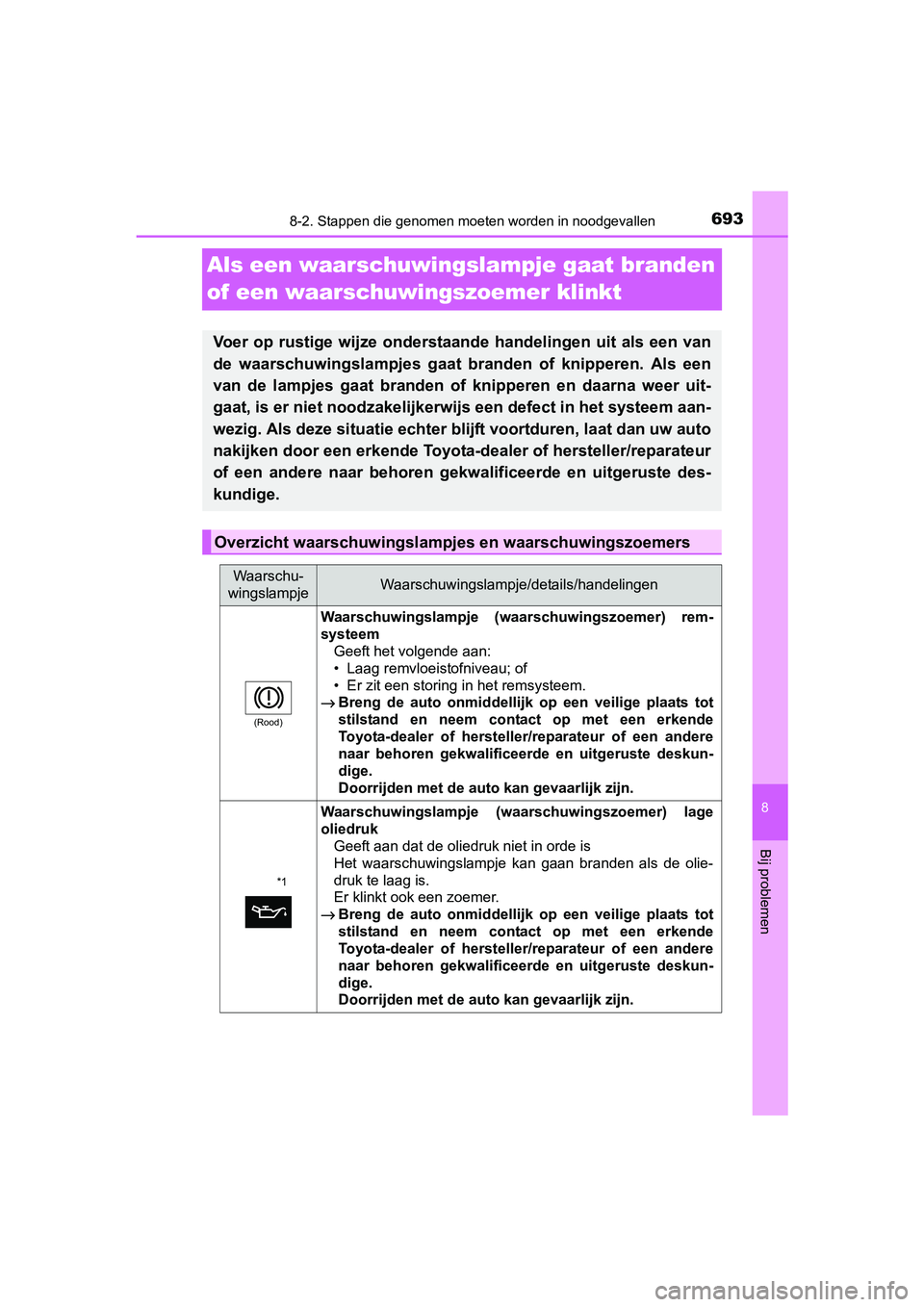

Als een waarschuwingslampje gaat branden
of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodza kelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat dan uw auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r
of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waarschuwingszoemer) rem-
systeem Geeft het volgende aan:
• Laag remvloeistofniveau; of
• Er zit een storing in het remsysteem.
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Doorrijden met de au to kan gevaarlijk zijn.
*1
Waarschuwingslampje (waarschuwingszoemer) lage
oliedruk
Geeft aan dat de oliedruk niet in orde is
Het waarschuwingslampje kan gaan branden als de olie-
druk te laag is.
Er klinkt ook een zoemer.
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Doorrijden met de au to kan gevaarlijk zijn.
C-HR_OM_Europe_OM10528E.book Pag e 693 Tuesday, September 6, 2016 4:16 PM

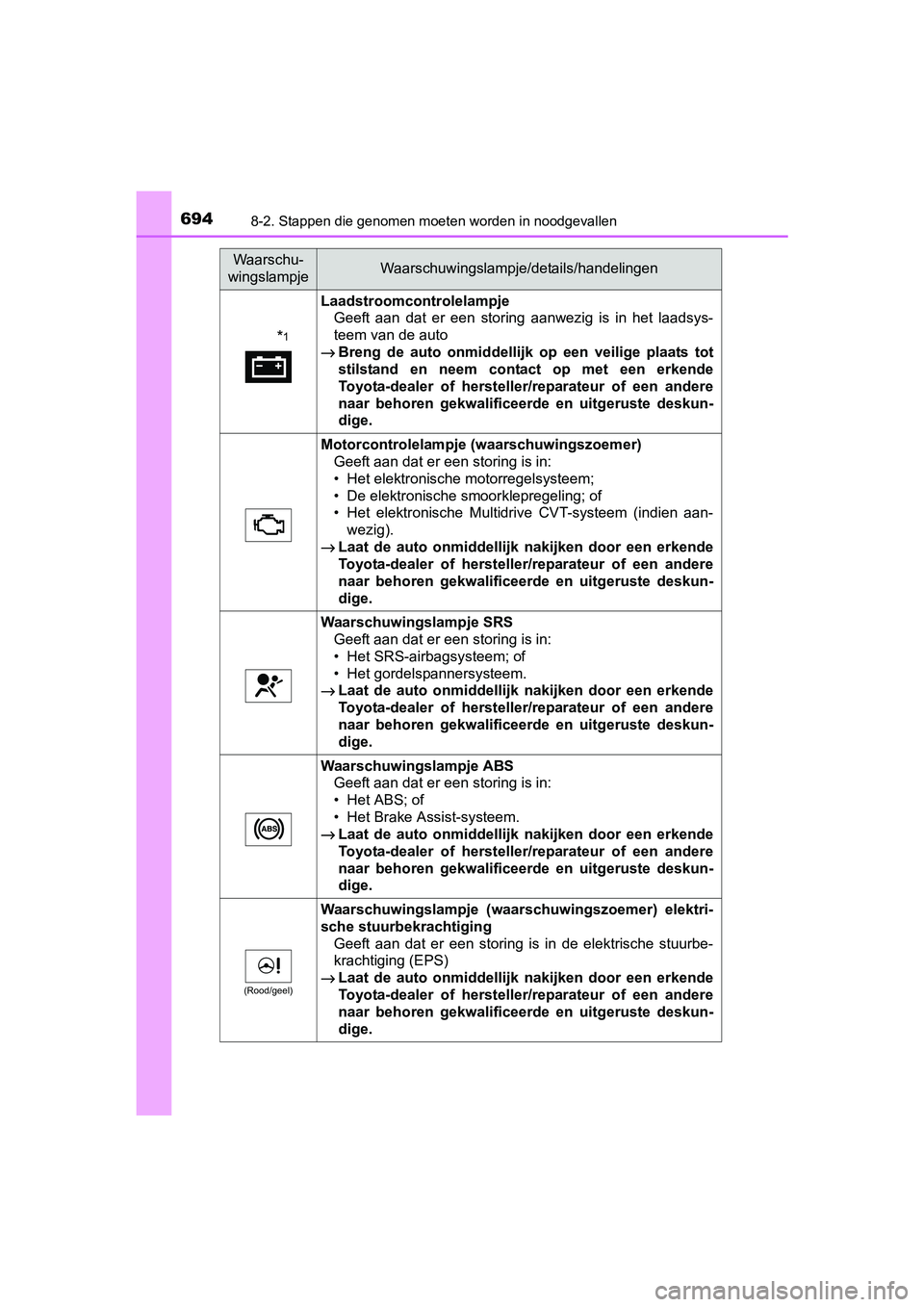

6948-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E
*1
Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Motorcontrolelampje (waarschuwingszoemer)
Geeft aan dat er een storing is in:
• Het elektronische motorregelsysteem;
• De elektronische smoorklepregeling; of
• Het elektronische Multidrive CVT-systeem (indien aan- wezig).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje SRS
Geeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Rood/geel)
Waarschuwingslampje (waar schuwingszoemer) elektri-
sche stuurbekrachtiging Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_OM_Europe_OM10528E.book Pag e 694 Tuesday, September 6, 2016 4:16 PM

6958-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

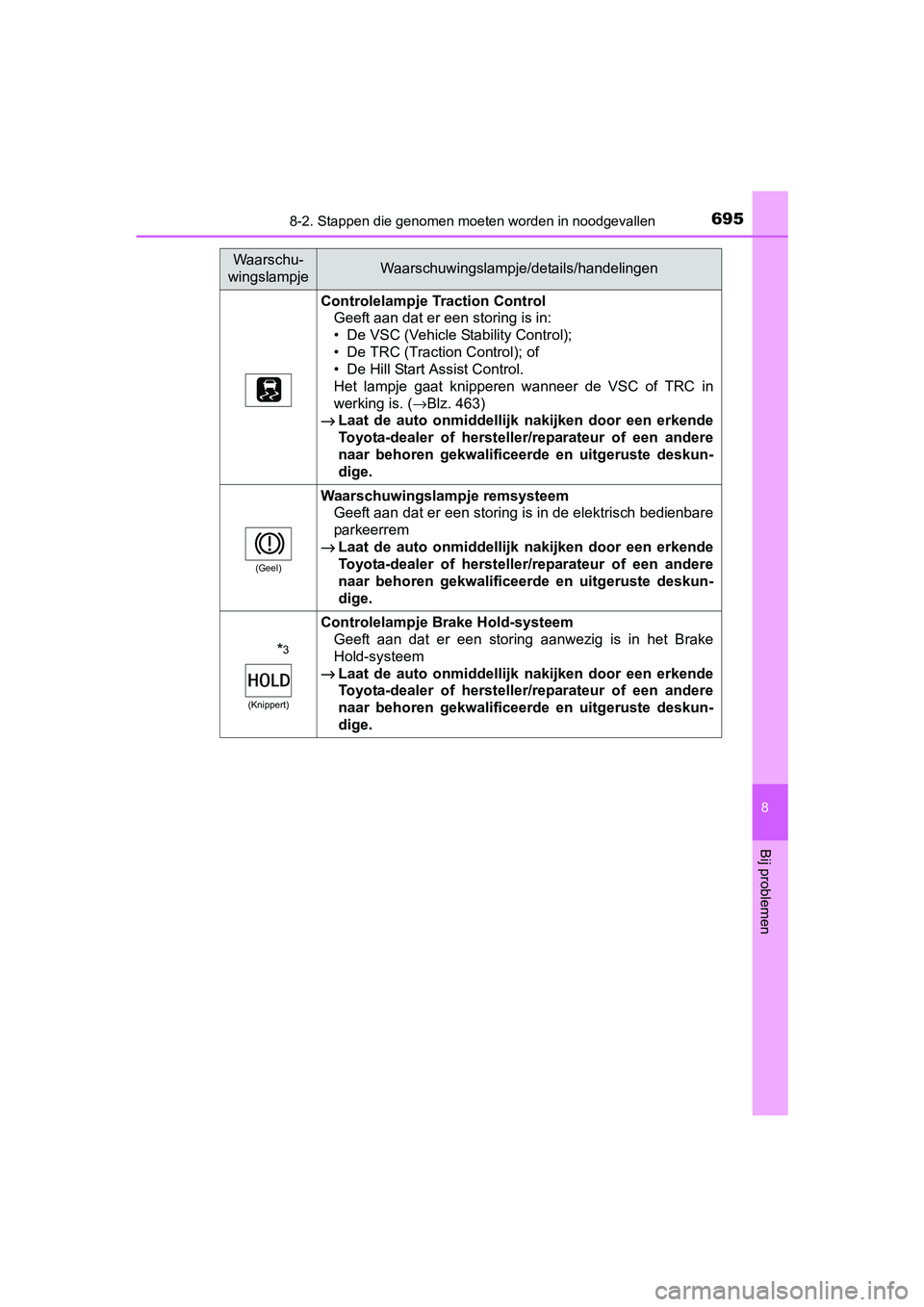

Controlelampje Traction Control
Geeft aan dat er een storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Traction Control); of
• De Hill Start Assist Control.
Het lampje gaat knipperen wanneer de VSC of TRC in
werking is. ( →Blz. 463)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Geel)
Waarschuwingslampje remsysteem
Geeft aan dat er een storing is in de elektrisch bedienbare
parkeerrem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*3
(Knippert)
Controlelampje Brake Hold-systeem
Geeft aan dat er een storing aanwezig is in het Brake
Hold-systeem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_OM_Europe_OM10528E.book Pag e 695 Tuesday, September 6, 2016 4:16 PM

6968-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E

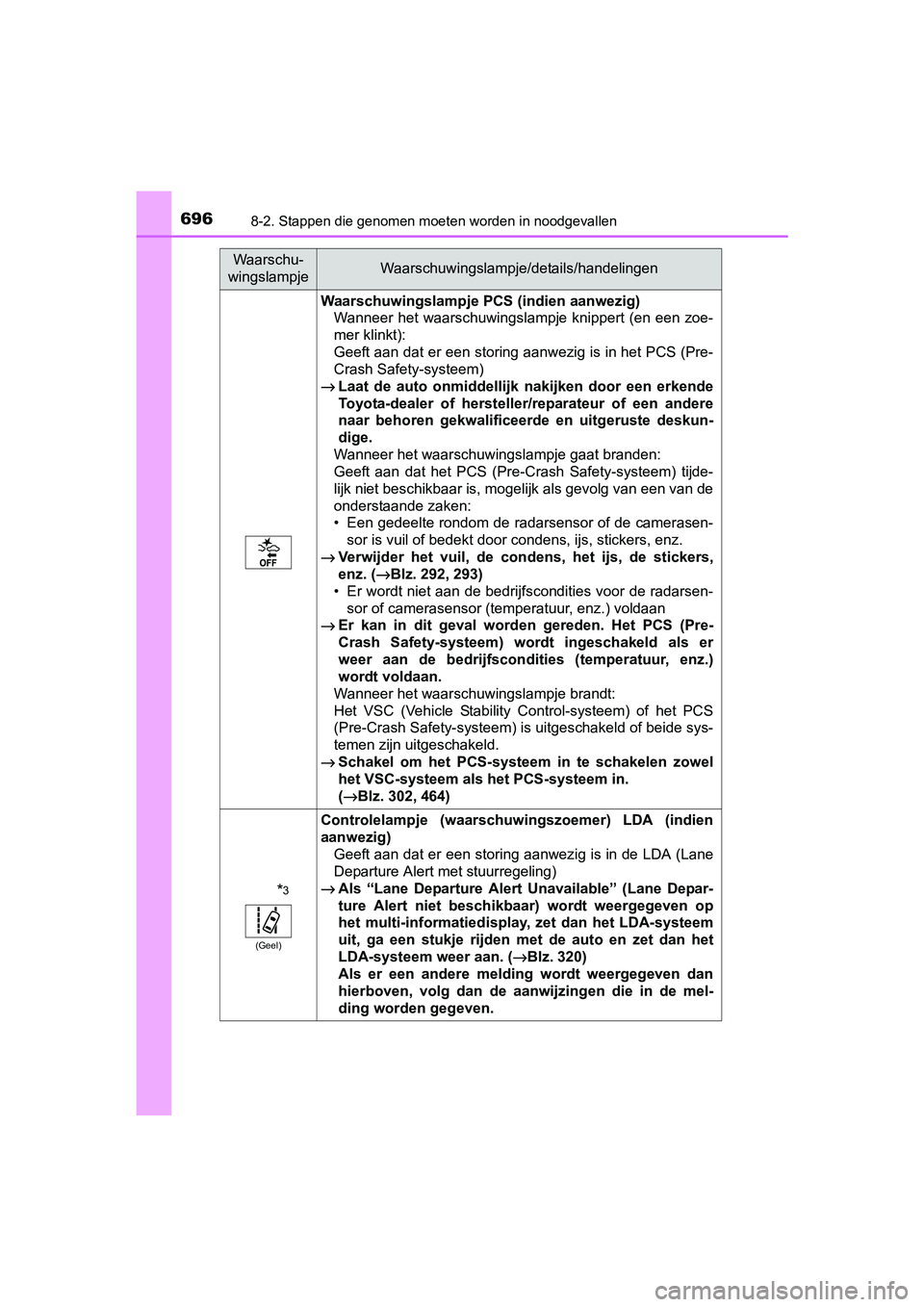

Waarschuwingslampje PCS (indien aanwezig)
Wanneer het waarschuwingslampje knippert (en een zoe-
mer klinkt):
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer het waarschuwingslampje gaat branden:
Geeft aan dat het PCS (Pre-Crash Safety-systeem) tijde-
lijk niet beschikbaar is, mogelijk als gevolg van een van de
onderstaande zaken:
• Een gedeelte rondom de radarsensor of de camerasen-
sor is vuil of bedekt door condens, ijs, stickers, enz.
→ Verwijder het vuil, de condens, het ijs, de stickers,
enz. ( →Blz. 292, 293)
• Er wordt niet aan de bedrijfscondities voor de radarsen- sor of camerasensor (temperatuur, enz.) voldaan
→ Er kan in dit geval worden gereden. Het PCS (Pre-
Crash Safety-systeem) wordt ingeschakeld als er
weer aan de bedrijfscondities (temperatuur, enz.)
wordt voldaan.
Wanneer het waarschuwingslampje brandt:
Het VSC (Vehicle Stability Control-systeem) of het PCS
(Pre-Crash Safety-systeem) is uitgeschakeld of beide sys-
temen zijn uitgeschakeld.
→ Schakel om het PCS-systeem in te schakelen zowel
het VSC-systeem als het PCS-systeem in.
(→ Blz. 302, 464)
*3
(Geel)
Controlelampje (waarschuwingszoemer) LDA (indien
aanwezig)
Geeft aan dat er een storing aanwezig is in de LDA (Lane
Departure Alert met stuurregeling)
→ Als “Lane Departure Alert Unavailable” (Lane Depar-
ture Alert niet beschikbaar) wordt weergegeven op
het multi-informatiedisplay, zet dan het LDA-systeem
uit, ga een stukje rijden met de auto en zet dan het
LDA-systeem weer aan. ( →Blz. 320)
Als er een andere meldin g wordt weergegeven dan
hierboven, volg dan de aanwijzingen die in de mel-
ding worden gegeven.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_OM_Europe_OM10528E.book Pag e 696 Tuesday, September 6, 2016 4:16 PM

6978-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

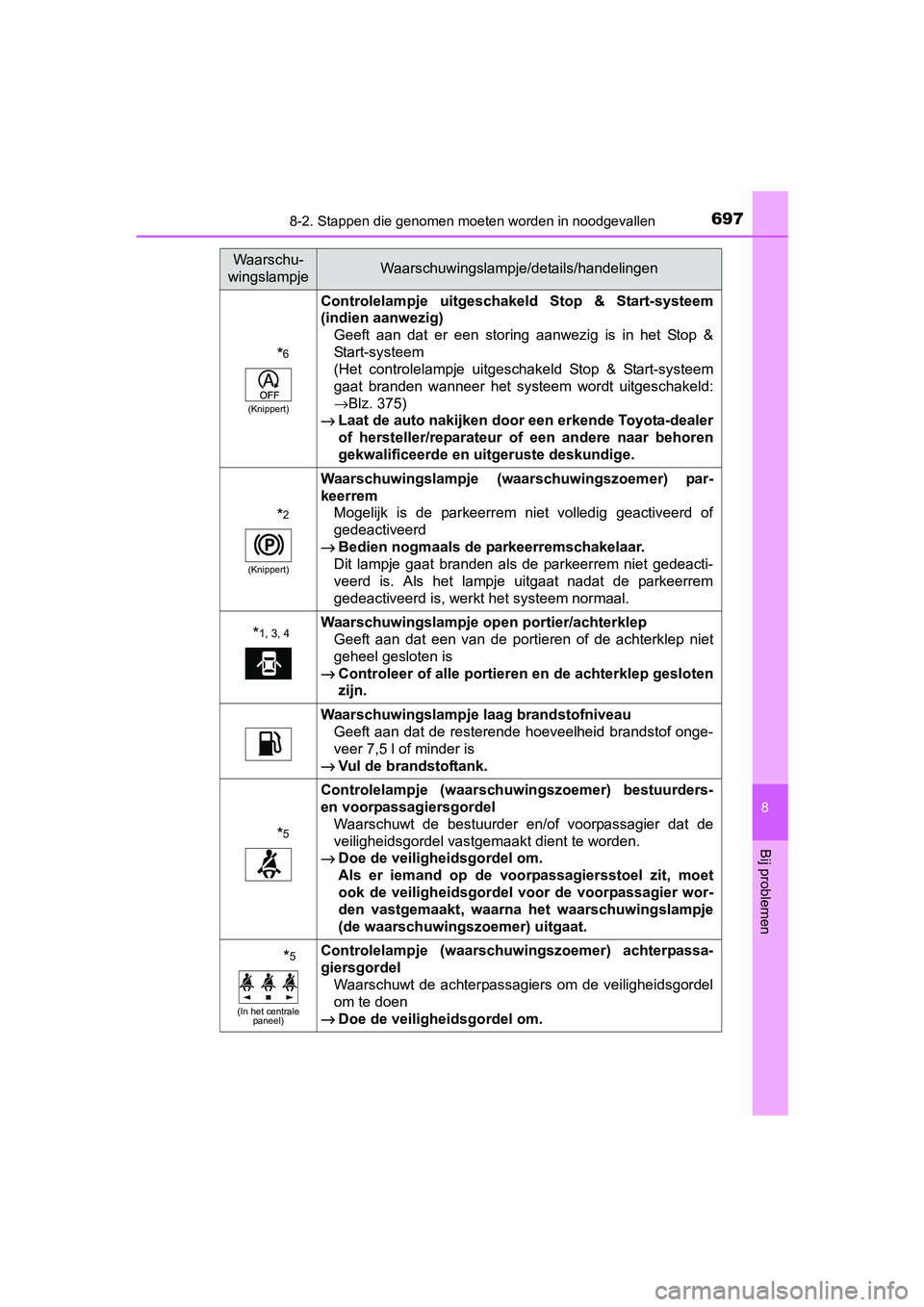

*6
(Knippert)
Controlelampje uitgeschakeld Stop & Start-systeem
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in het Stop &
Start-systeem
(Het controlelampje uitgeschakeld Stop & Start-systeem
gaat branden wanneer het systeem wordt uitgeschakeld:
→Blz. 375)
→ Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*2
(Knippert)
Waarschuwingslampje (waarschuwingszoemer) par-
keerrem Mogelijk is de parkeerrem niet volledig geactiveerd of
gedeactiveerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uitgaat nadat de parkeerrem
gedeactiveerd is, werkt het systeem normaal.
*1, 3, 4Waarschuwingslampje ope n portier/achterklep
Geeft aan dat een van de portieren of de achterklep niet
geheel gesloten is
→ Controleer of alle portieren en de achterklep gesloten
zijn.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof onge-
veer 7,5 l of minder is
→ Vul de brandstoftank.
*5
Controlelampje (waarschuw ingszoemer) bestuurders-
en voorpassagiersgordel
Waarschuwt de bestuurder en/of voorpassagier dat de
veiligheidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, waarna het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
*5
(In het centrale
paneel)
Controlelampje (waarschuwingszoemer) achterpassa-
giersgordel
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
→ Doe de veiligheidsgordel om.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_OM_Europe_OM10528E.book Pag e 697 Tuesday, September 6, 2016 4:16 PM

6988-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E

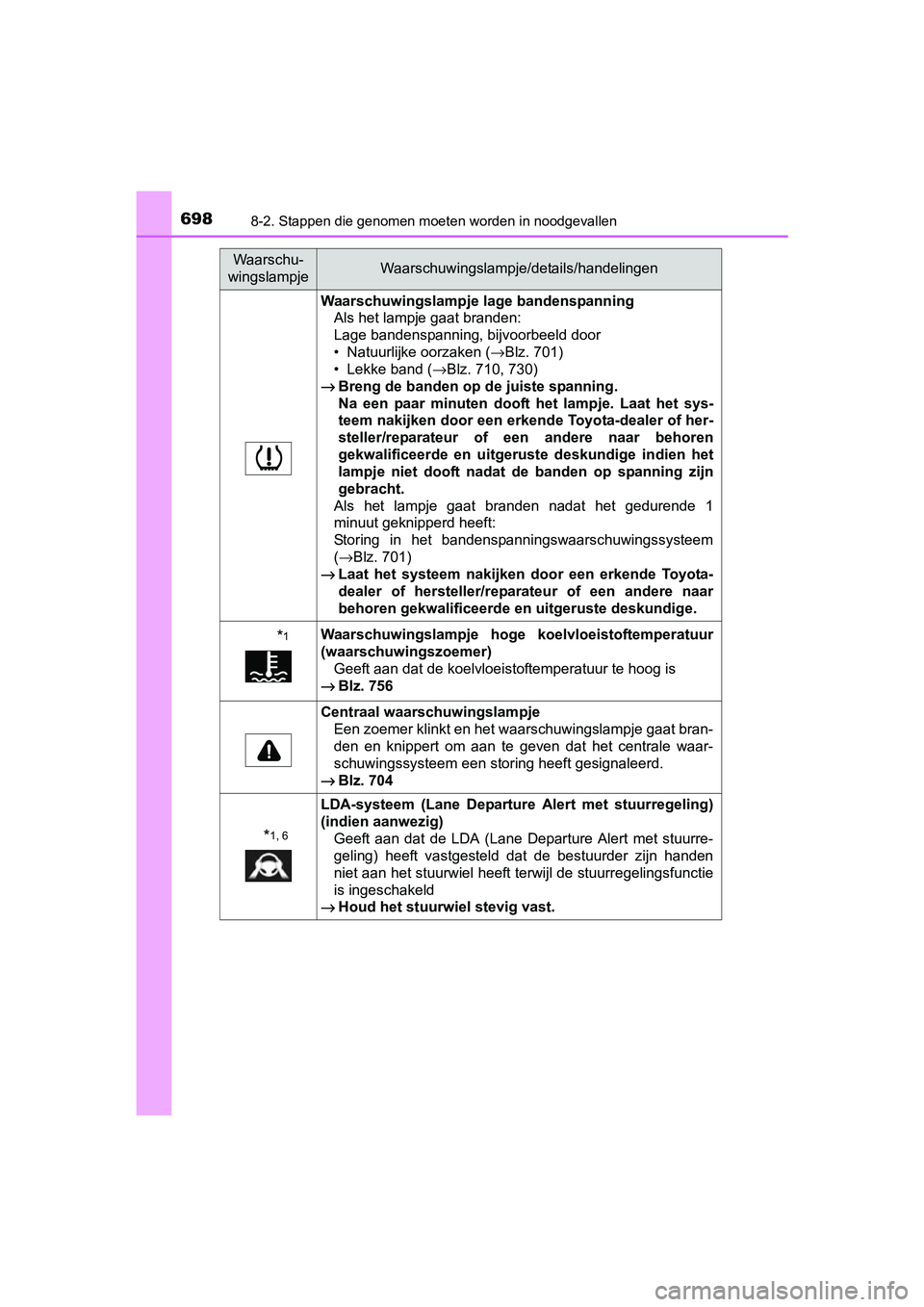

Waarschuwingslampje lage bandenspanning
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 701)
• Lekke band ( →Blz. 710, 730)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het sys-
teem nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige indien het
lampje niet dooft nadat de banden op spanning zijn
gebracht.
Als het lampje gaat branden nadat het gedurende 1
minuut geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
( →Blz. 701)
→ Laat het systeem nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*1Waarschuwingslampje hoge koelvloeistoftemperatuur
(waarschuwingszoemer)
Geeft aan dat de koelvloeistoftemperatuur te hoog is
→ Blz. 756
Centraal waarschuwingslampje
Een zoemer klinkt en het waarschuwingslampje gaat bran-
den en knippert om aan te geven dat het centrale waar-
schuwingssysteem een storing heeft gesignaleerd.
→ Blz. 704
*1, 6
LDA-systeem (Lane Departure Alert met stuurregeling)
(indien aanwezig) Geeft aan dat de LDA (Lane Departure Alert met stuurre-
geling) heeft vastgesteld dat de bestuurder zijn handen
niet aan het stuurwiel heeft terwijl de stuurregelingsfunctie
is ingeschakeld
→ Houd het stuurwiel stevig vast.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_OM_Europe_OM10528E.book Pag e 698 Tuesday, September 6, 2016 4:16 PM

6998-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10528E

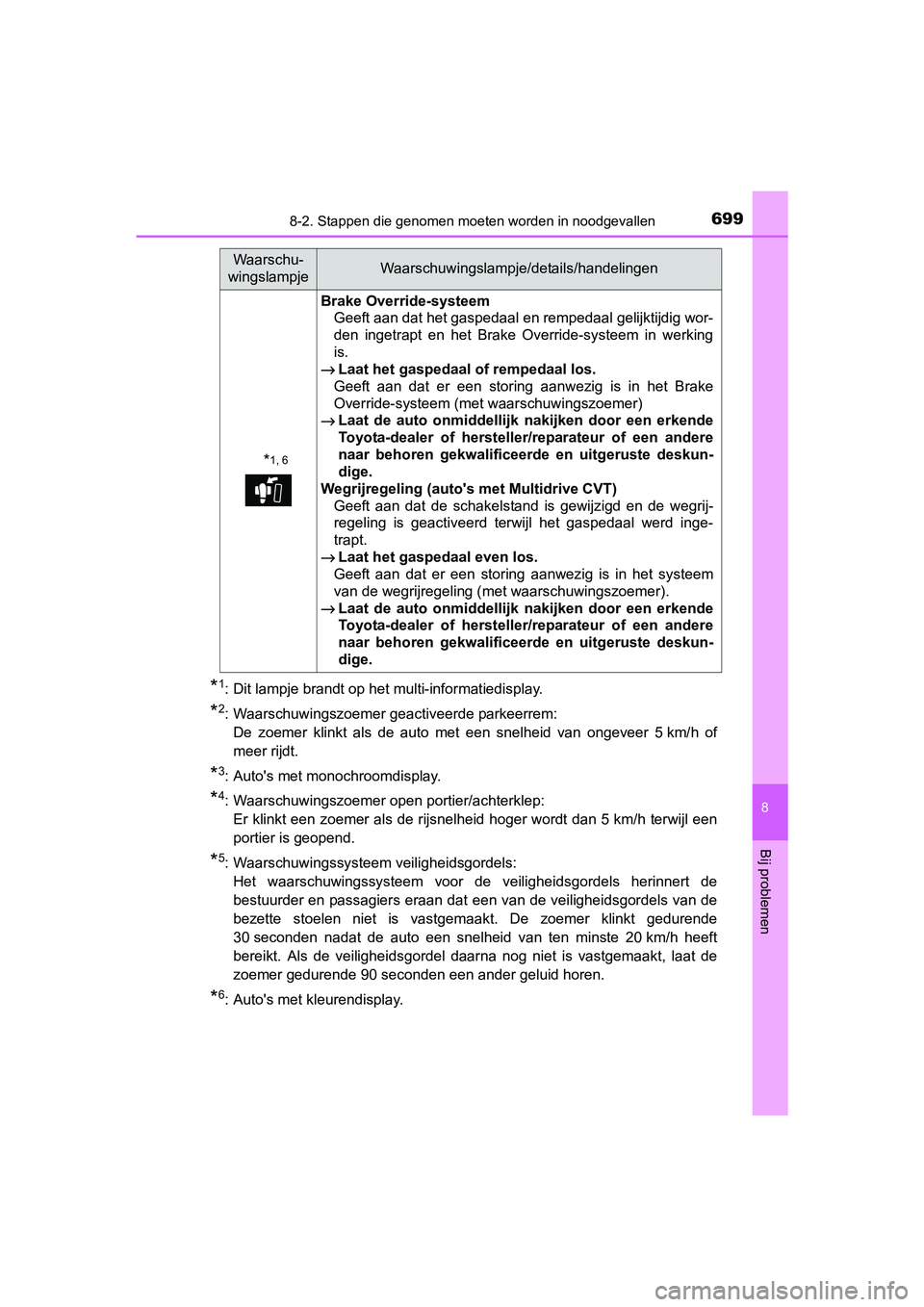

*1: Dit lampje brandt op het multi-informatiedisplay.
*2: Waarschuwingszoemer geactiveerde parkeerrem:
De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/ h of
meer rijdt.
*3: Auto's met monochroomdisplay.
*4: Waarschuwingszoemer open portier/achterklep: Er klinkt een zoemer als de rijsnelheid hoger wordt dan 5 km/h terwijl een
portier is geopend.
*5: Waarschuwingssysteem veiligheidsgordels: Het waarschuwingssysteem voor de veiligheidsgordels herinnert d e
bestuurder en passagiers eraan dat een van de veiligheidsgordel s van de
bezette stoelen niet is vastgemaakt. De zoemer klinkt gedurende
30 seconden nadat de auto een snelheid van ten minste 20 km/h hee ft
bereikt. Als de veiligheidsgordel daarna nog niet is vastgemaakt, laat de
zoemer gedurende 90 seconden een ander geluid horen.
*6: Auto's met kleurendisplay.
*1, 6
Brake Override-systeem Geeft aan dat het gaspedaal en rempedaal gelijktijdig wor-
den ingetrapt en het Brake Override-systeem in werking
is.
→ Laat het gaspedaal of rempedaal los.
Geeft aan dat er een storing aanwezig is in het Brake
Override-systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wegrijregeling (auto's met Multidrive CVT) Geeft aan dat de schakelstand is gewijzigd en de wegrij-
regeling is geactiveerd terwijl het gaspedaal werd inge-
trapt.
→ Laat het gaspedaal even los.
Geeft aan dat er een storing aanwezig is in het systeem
van de wegrijregeling (met waarschuwingszoemer).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_OM_Europe_OM10528E.book Pag e 699 Tuesday, September 6, 2016 4:16 PM

7008-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10528E

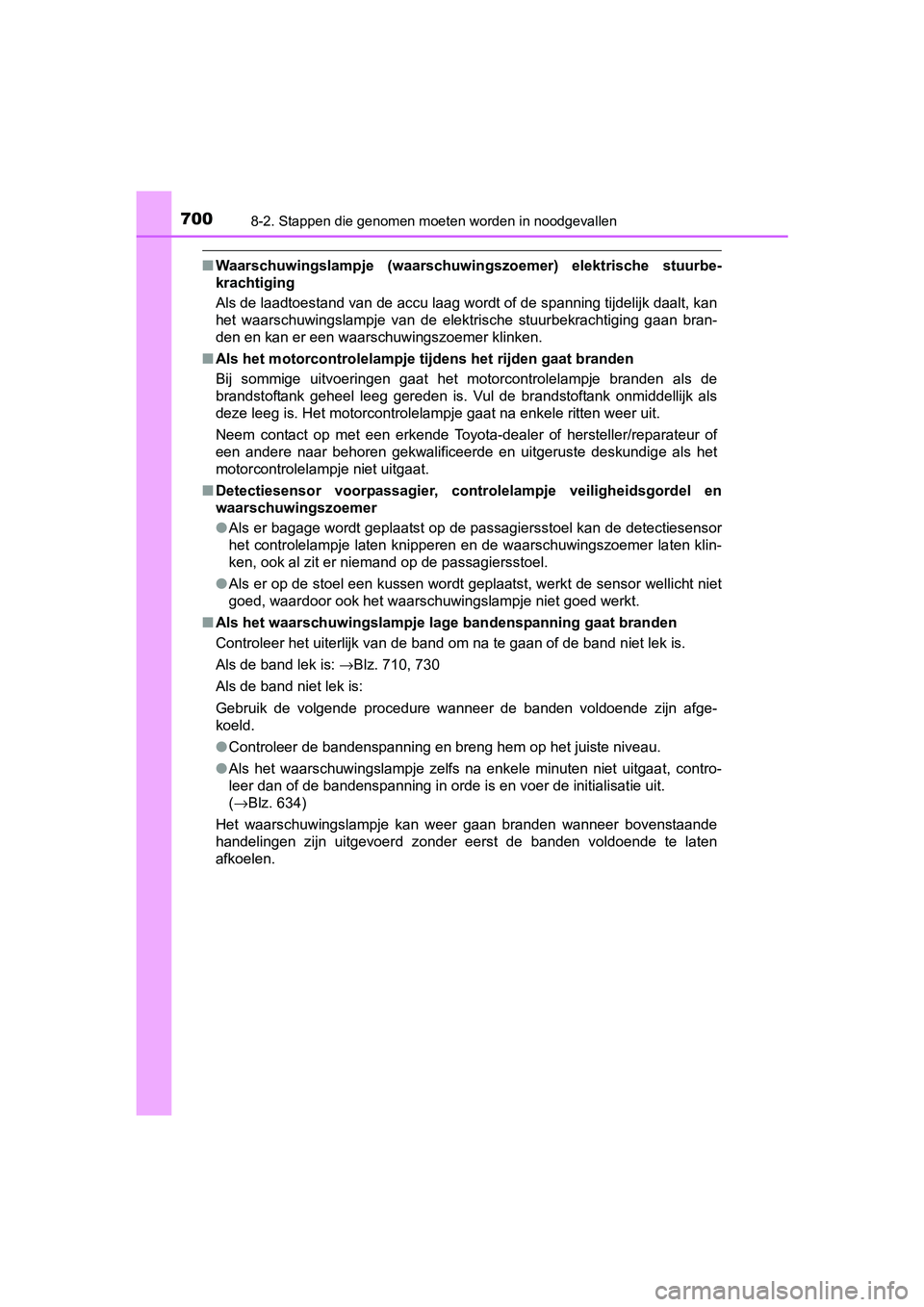

■Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand van de accu laag wordt of de spanning tijde lijk daalt, kan
het waarschuwingslampje van de elektrische stuurbekrachtiging g aan bran-
den en kan er een waarschuwingszoemer klinken.
■ Als het motorcontrolelampje ti jdens het rijden gaat branden
Bij sommige uitvoeringen gaat het motorcontrolelampje branden a ls de
brandstoftank geheel leeg gereden is. Vul de brandstoftank onmi ddellijk als
deze leeg is. Het motorcontrolelampje gaat na enkele ritten wee r uit.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als het
motorcontrolelampje niet uitgaat.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor
het controlelampje laten knipperen en de waarschuwingszoemer la ten klin-
ken, ook al zit er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■ Als het waarschuwingslampje lag e bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band n iet lek is.
Als de band lek is: →Blz. 710, 730
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaa t, contro-
leer dan of de bandenspanning in orde is en voer de initialisat ie uit.
( →Blz. 634)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
C-HR_OM_Europe_OM10528E.book Pag e 700 Tuesday, September 6, 2016 4:16 PM
