6717-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E■

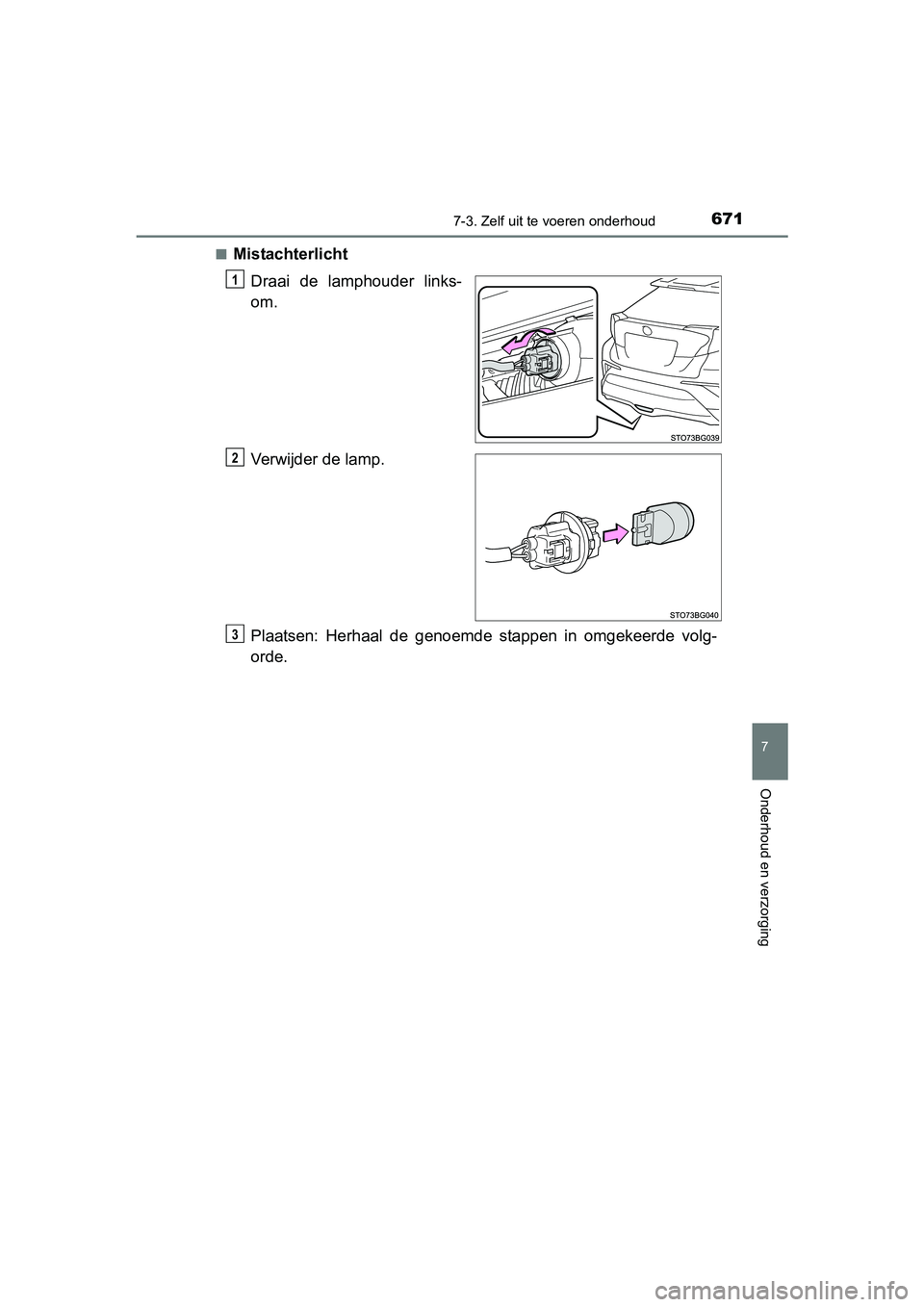

Mistachterlicht
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 671 Tuesday, September 6, 2016 4:16 PM

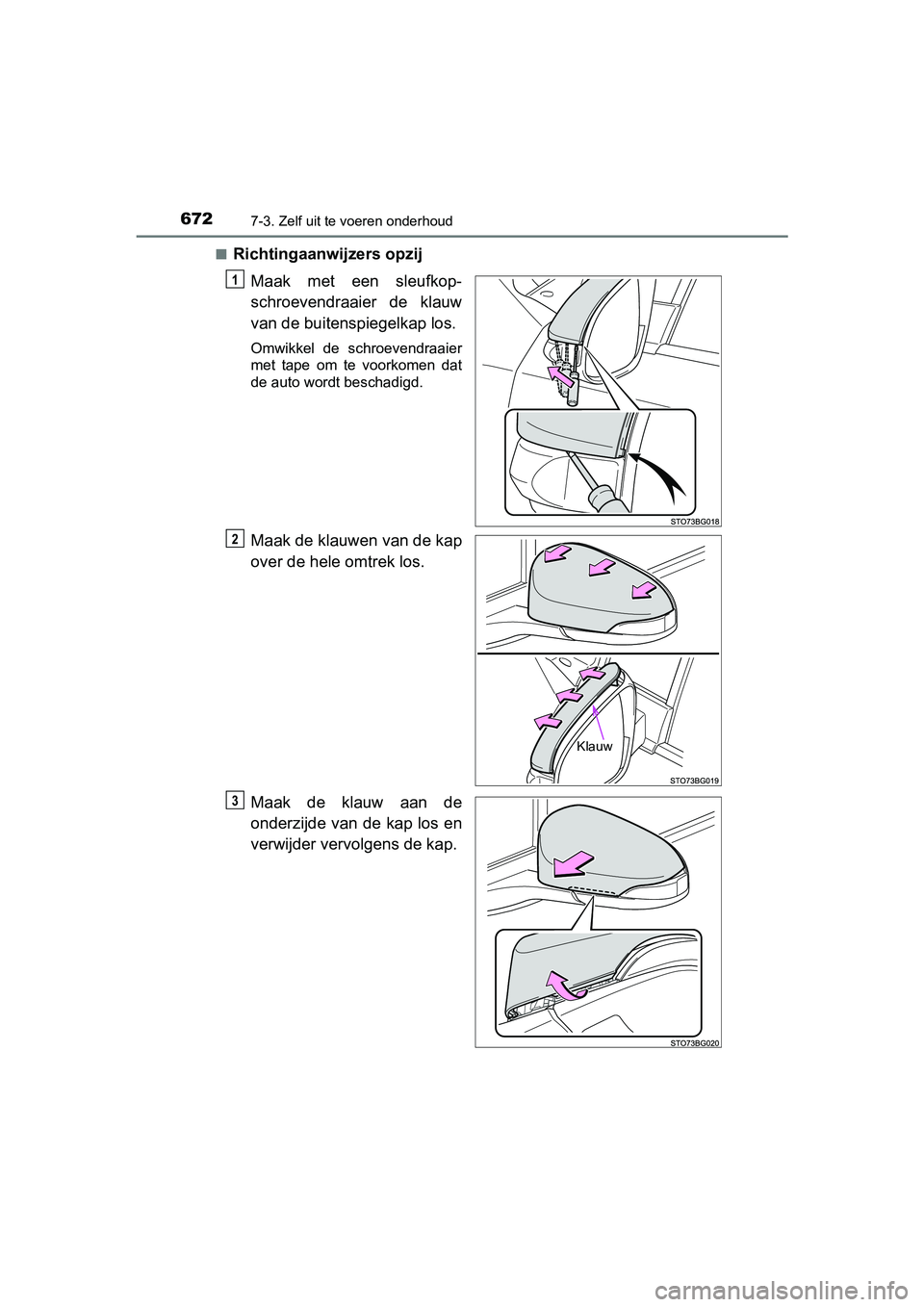

6727-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E■
Richtingaanwijzers opzij
Maak met een sleufkop-
schroevendraaier de klauw
van de buitenspiegelkap los.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Maak de klauwen van de kap
over de hele omtrek los.
Maak de klauw aan de
onderzijde van de kap los en
verwijder vervolgens de kap.
1
Klauw
O
P
C-HR_OM_Europe_OM10528E.book Pag e 672 Tuesday, September 6, 2016 4:16 PM

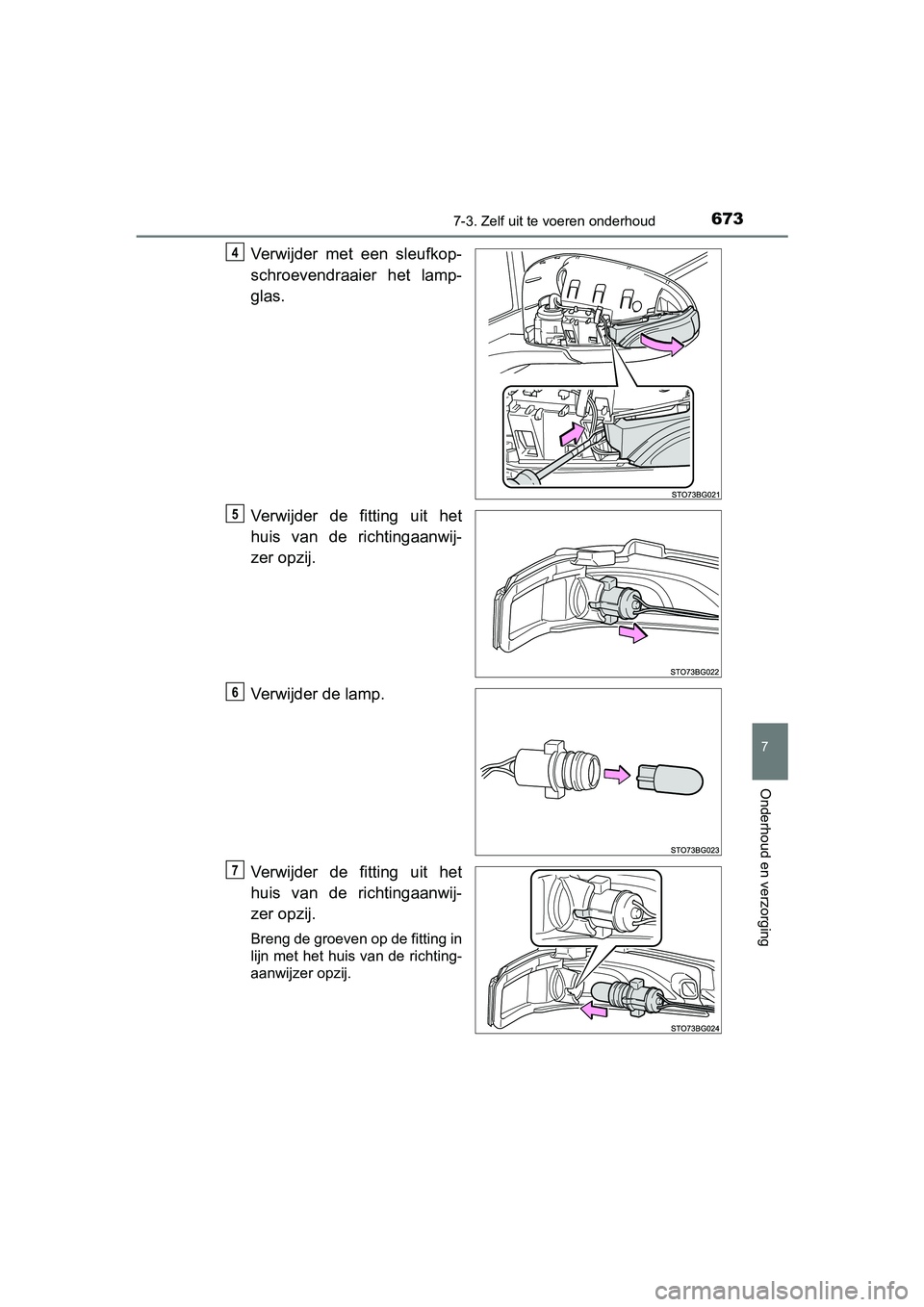

6737-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
Verwijder met een sleufkop-
schroevendraaier het lamp-
glas.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
4
5
6
7
C-HR_OM_Europe_OM10528E.book Pag e 673 Tuesday, September 6, 2016 4:16 PM

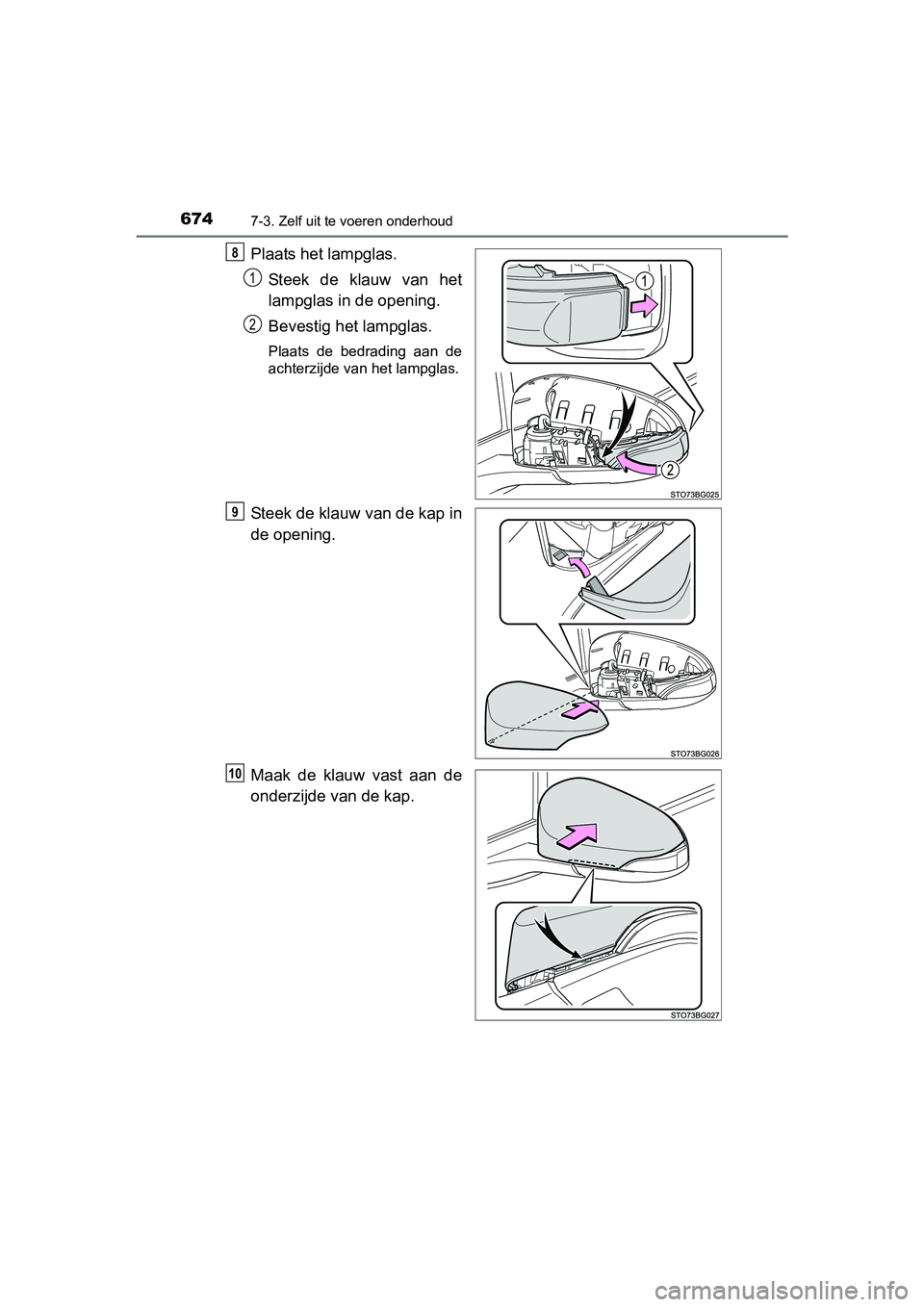

6747-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
Plaats het lampglas.Steek de klauw van het
lampglas in de opening.
Bevestig het lampglas.
Plaats de bedrading aan de
achterzijde van het lampglas.
Steek de klauw van de kap in
de opening.
Maak de klauw vast aan de
onderzijde van de kap.
8
1
2
9
10
C-HR_OM_Europe_OM10528E.book Pag e 674 Tuesday, September 6, 2016 4:16 PM

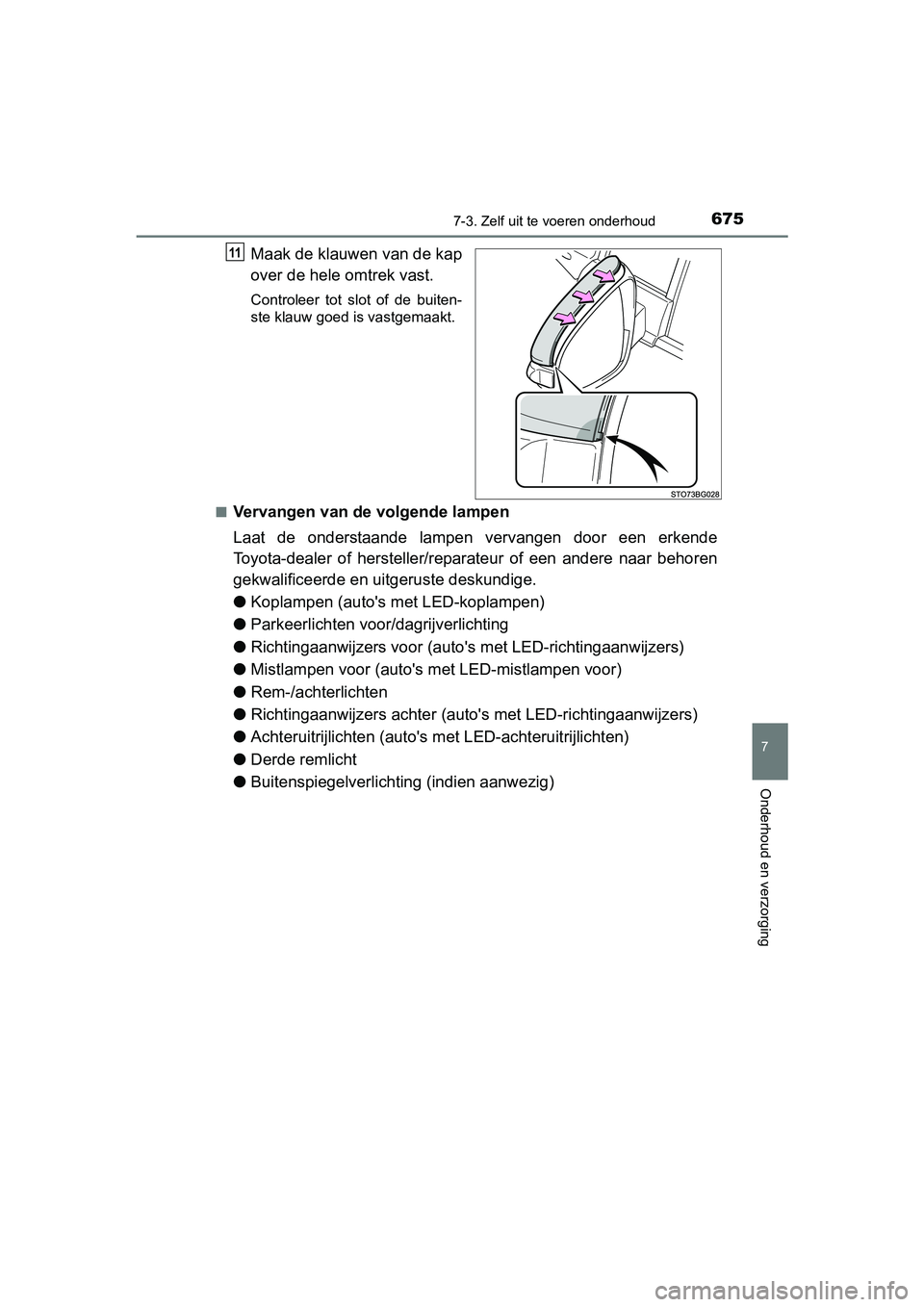

6757-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
Maak de klauwen van de kap
over de hele omtrek vast.
Controleer tot slot of de buiten-
ste klauw goed is vastgemaakt.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met LED-richtingaanwijzers)
● Mistlampen voor (auto's met LED-mistlampen voor)
● Rem-/achterlichten
● Richtingaanwijzers achter (auto's met LED-richtingaanwijzers)
● Achteruitrijlichten (auto's met LED-achteruitrijlichten)
● Derde remlicht
● Buitenspiegelverlichting (indien aanwezig)
11
C-HR_OM_Europe_OM10528E.book Pag e 675 Tuesday, September 6, 2016 4:16 PM

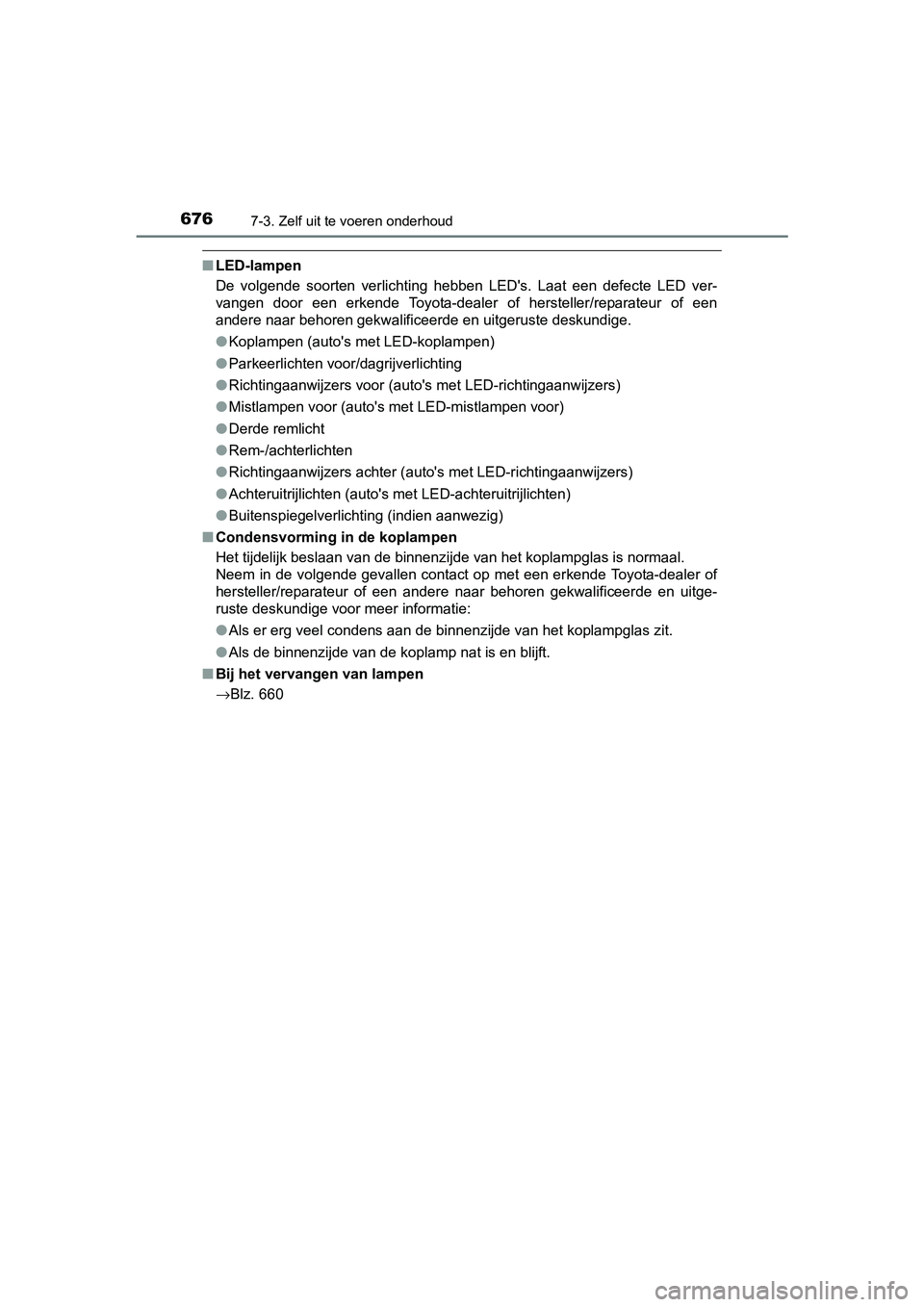

6767-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
■LED-lampen
De volgende soorten verlichting hebben LED's. Laat een defecte LED ver-
vangen door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met LED-richtingaanwijzers)
● Mistlampen voor (auto's met LED-mistlampen voor)
● Derde remlicht
● Rem-/achterlichten
● Richtingaanwijzers achter (auto's met LED-richtingaanwijzers)
● Achteruitrijlichten (auto's met LED-achteruitrijlichten)
● Buitenspiegelverlichting (indien aanwezig)
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 660
C-HR_OM_Europe_OM10528E.book Pag e 676 Tuesday, September 6, 2016 4:16 PM

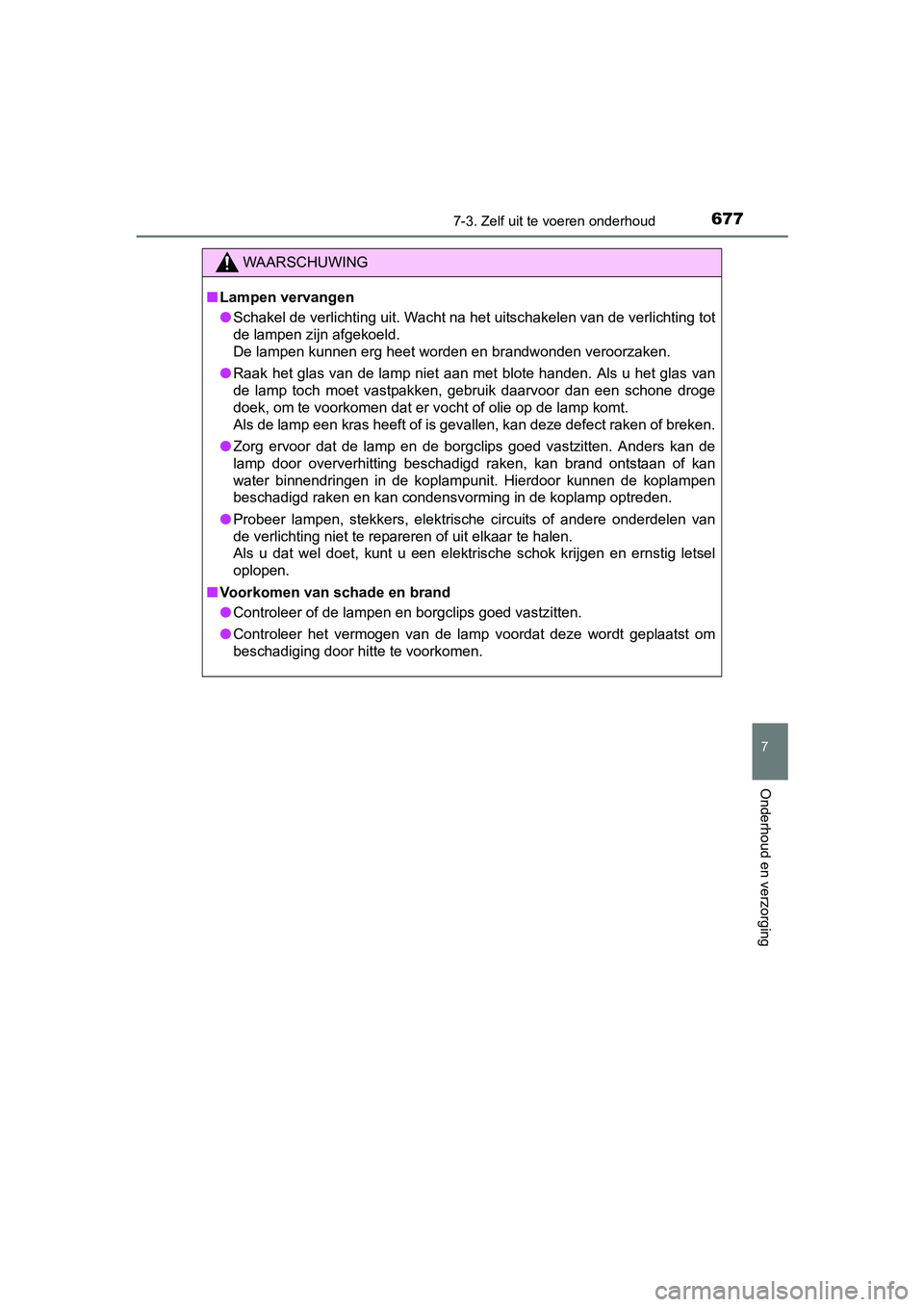

6777-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
C-HR_OM_Europe_OM10528E.book Pag e 677 Tuesday, September 6, 2016 4:16 PM

6787-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
C-HR_OM_Europe_OM10528E.book Page 678 Tuesday, September 6, 2016 4:16 PM

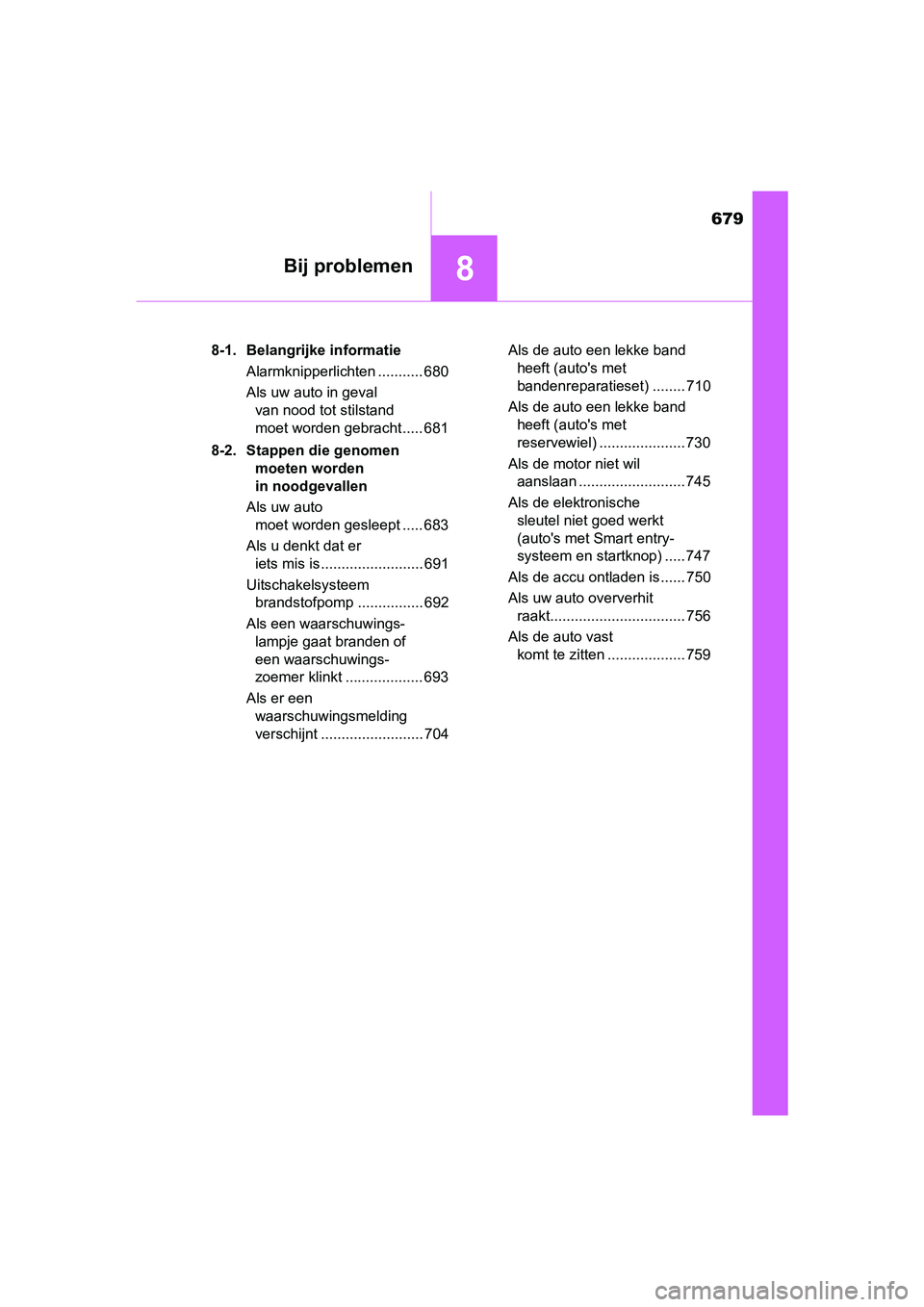

679
8Bij problemen
C-HR_OM_Europe_OM10528E8-1. Belangrijke informatie
Alarmknipperlichten ........... 680
Als uw auto in geval van nood tot stilstand
moet worden gebracht ..... 681
8-2. Stappen die genomen moeten worden
in noodgevallen
Als uw auto moet worden gesleept ..... 683
Als u denkt dat er iets mis is ......................... 691
Uitschakelsysteem brandstofpomp ................ 692
Als een waarschuwings- lampje gaat branden of
een waarschuwings-
zoemer klinkt ................... 693
Als er een waarschuwingsmelding
verschijnt ......................... 704 Als de auto een lekke band
heeft (auto's met
bandenreparatieset) ........ 710
Als de auto een lekke band heeft (auto's met
reservewiel) ..................... 730
Als de motor niet wil aanslaan .......................... 745
Als de elektronische sleutel niet goed werkt
(auto's met Smart entry-
systeem en startknop) ..... 747
Als de accu ontladen is ...... 750
Als uw auto oververhit raakt................................. 756
Als de auto vast komt te zitten ................... 759
C-HR_OM_Europe_OM10528E.book Pag e 679 Tuesday, September 6, 2016 4:16 PM

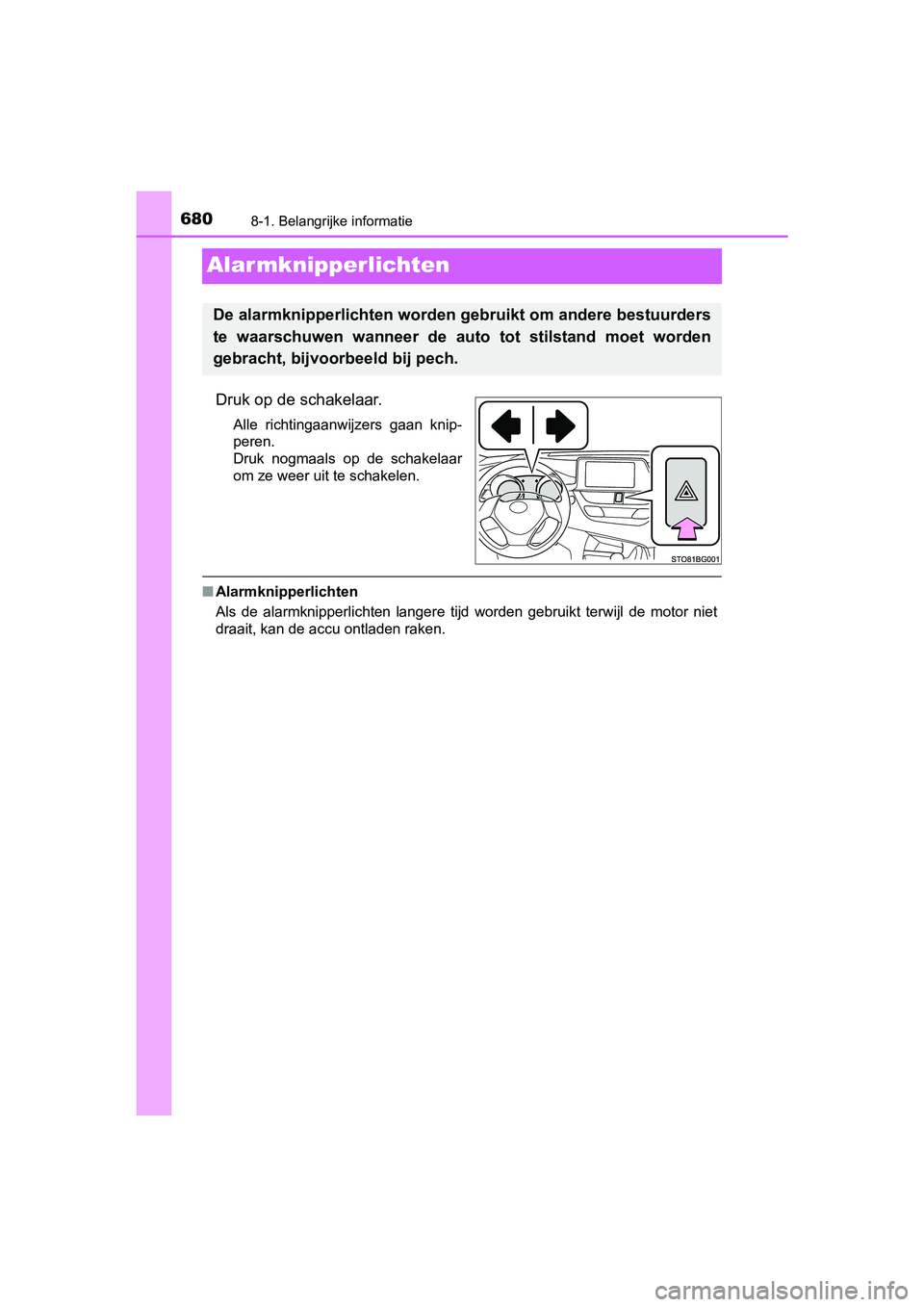

6808-1. Belangrijke informatie
C-HR_OM_Europe_OM10528E
Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
