TOYOTA C-HR 2017 Betriebsanleitungen (in German)

4614-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

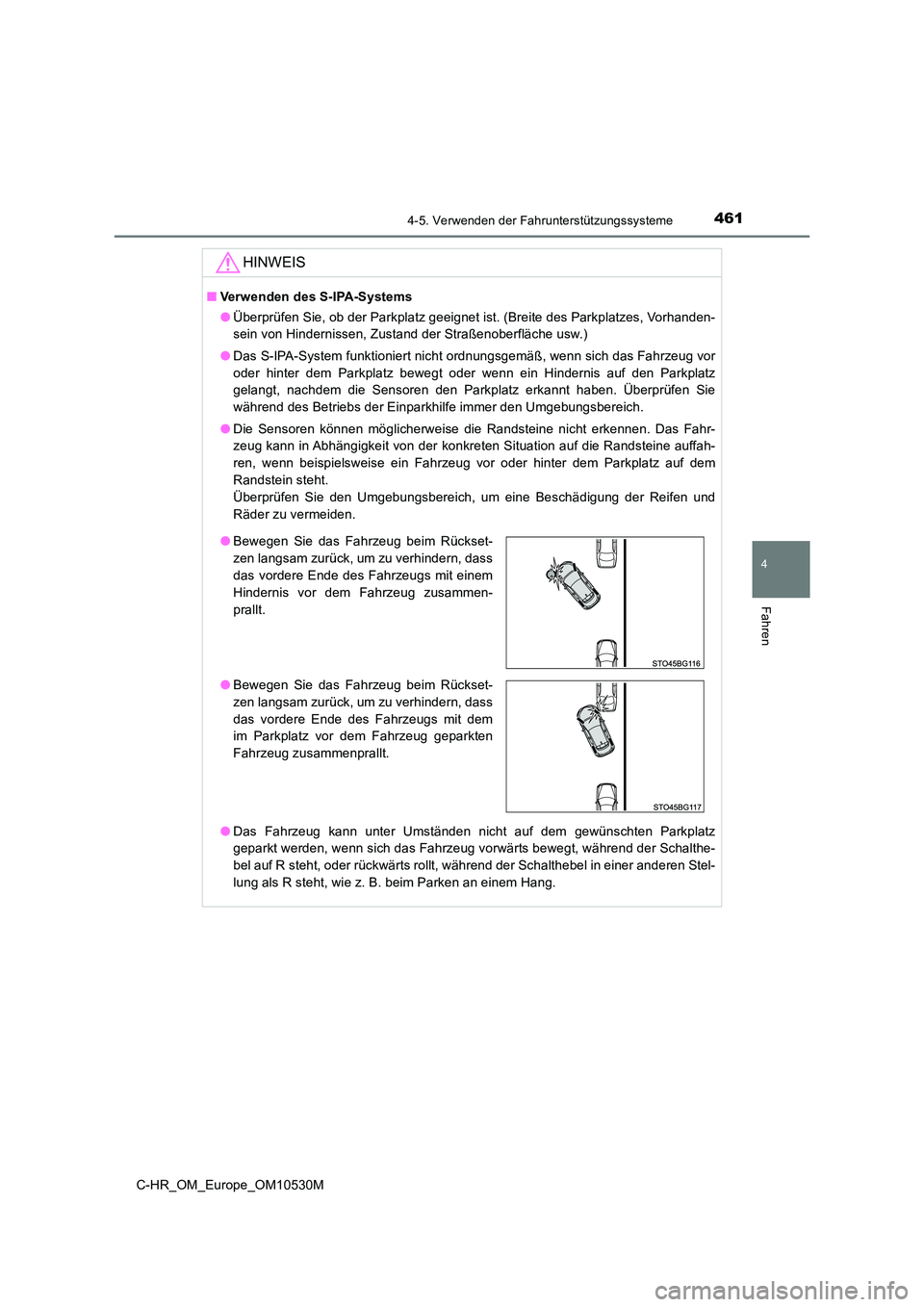

HINWEIS
■Verwenden des S-IPA-Systems
● Überprüfen Sie, ob der Parkplatz geeignet ist. (Breite des Parkplatzes, Vorhanden-
sein von Hindernissen, Zustand der Straßenoberfläche usw.)
● Das S-IPA-System funktioniert nicht ordnungsgemäß, wenn sich das Fahrzeug vor
oder hinter dem Parkplatz bewegt oder wenn ein Hindernis auf den Parkplatz
gelangt, nachdem die Sensoren den Parkplatz erkannt haben. Überprüfen Sie
während des Betriebs der Einparkhilfe immer den Umgebungsbereich.
● Die Sensoren können möglicherweise die Randsteine nicht erkennen. Das Fahr-
zeug kann in Abhängigkeit von der konkreten Situation auf die Randsteine auffah-
ren, wenn beispielsweise ein Fahrzeug vor oder hinter dem Parkplatz auf dem
Randstein steht.
Überprüfen Sie den Umgebungsbereich, um eine Beschädigung der Reifen und
Räder zu vermeiden.
● Das Fahrzeug kann unter Umständen nicht auf dem gewünschten Parkplatz
geparkt werden, wenn sich das Fahrzeug vorwärts bewegt, während der Schalthe-
bel auf R steht, oder rückwärts rollt, während der Schalthebel in einer anderen Stel-
lung als R steht, wie z. B. beim Parken an einem Hang.
● Bewegen Sie das Fahrzeug beim Rückset-
zen langsam zurück, um zu verhindern, dass
das vordere Ende des Fahrzeugs mit einem
Hindernis vor dem Fahrzeug zusammen-
prallt.
● Bewegen Sie das Fahrzeug beim Rückset-
zen langsam zurück, um zu verhindern, dass
das vordere Ende des Fahrzeugs mit dem
im Parkplatz vor dem Fahrzeug geparkten
Fahrzeug zusammenprallt.

4624-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Fahrerassistenzsysteme
◆ABS (Antiblockiersystem)
Verhindert ein Blockieren der Räder , wenn die Bremsen abrupt betätigt
werden oder wenn beim Fahren auf rutschiger Straße gebremst wird
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer, bei einem plötzl ichen Spurwechsel oder bei Kurvenfahr-
ten auf rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhin-
dern
◆VSC+ (Fahrzeugstabilitätsregelung+)
Übernimmt die gleichzeitige Regelung von ABS, TRC, VSC und EPS.
Unterstützt die Richtungsstabilität durch die Steuerung des Lenkverhal-
tens, wenn das Fahrzeug auf rutschigen Straßen auszubrechen droht.
◆TRC (Antriebsschlupfregelung)
Verhindert das Durchdrehen der An triebsräder beim Anfahren oder
Beschleunigen auf rutschigem Untergrund
◆Berganfahrhilfe
Verhindert das Zurückrollen des Fahrzeugs beim Anfahren an einer Stei-
gung
Um die Sicherheit beim Fahren und die Leistung zu verbessern, arbei-
ten die folgenden Systeme automati sch, wenn bestimmte Fahrsituatio-
nen eintreten. Bedenken Sie jedoch, dass es sich hierbei um
zusätzliche Systeme handelt, auf di e Sie sich im Fahrbetrieb nicht zu
stark verlassen sollten.

4634-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

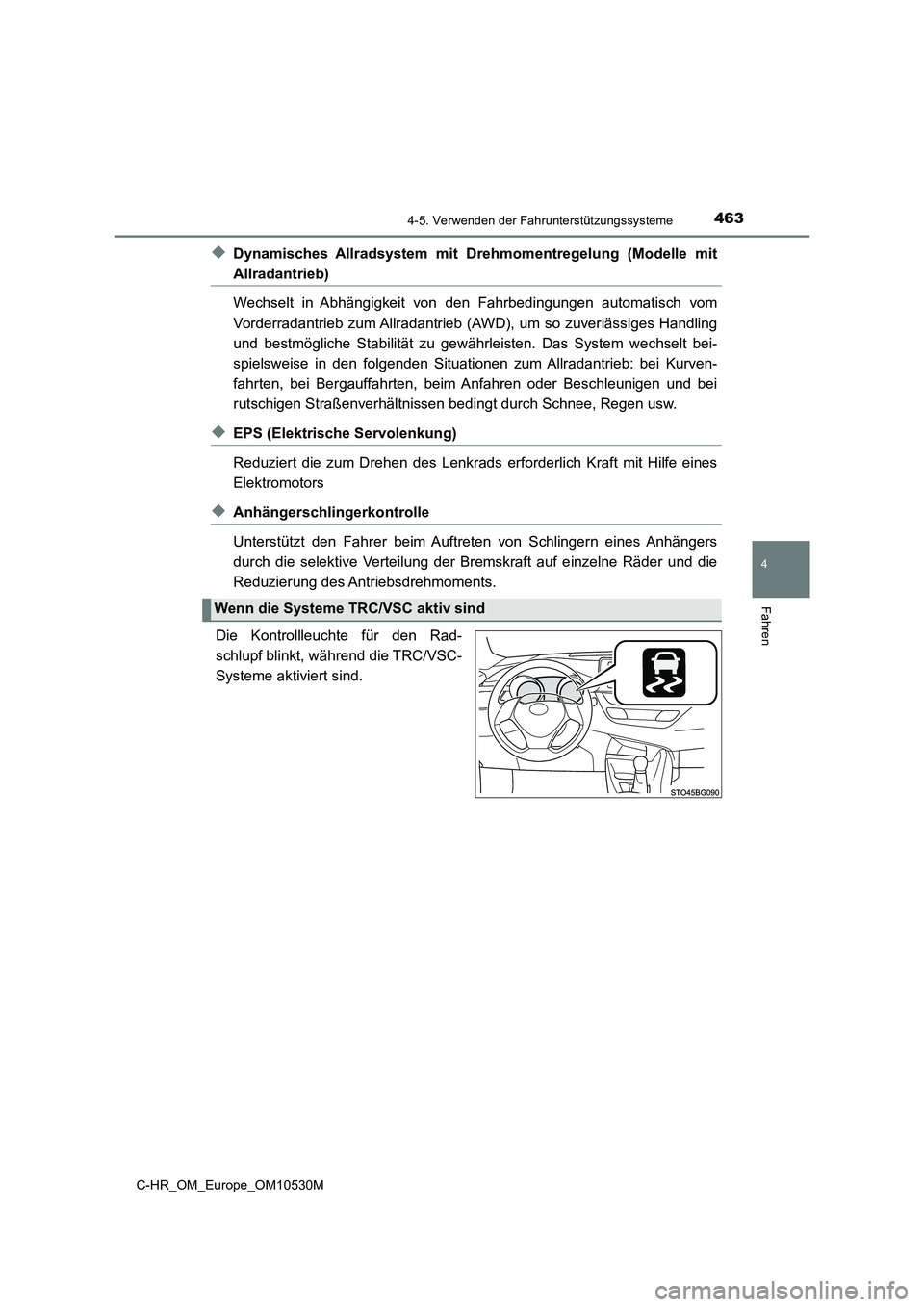

◆Dynamisches Allradsystem mit Drehmomentregelung (Modelle mit
Allradantrieb)
Wechselt in Abhängigkeit von den Fahrbedingungen automatisch vom
Vorderradantrieb zum Allradantrieb (AWD), um so zuverlässiges Handling
und bestmögliche Stabilität zu gewährleisten. Das System wechselt bei-
spielsweise in den folgenden Situationen zum Allradantrieb: bei Kurven-
fahrten, bei Bergauffahrten, beim Anfahren oder Beschleunigen und bei
rutschigen Straßenverhältnissen bedingt durch Schnee, Regen usw.
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
◆Anhängerschlingerkontrolle
Unterstützt den Fahrer beim Auftreten von Schlingern eines Anhängers
durch die selektive Verteilung der Bremskraft auf einzelne Räder und die
Reduzierung des Antriebsdrehmoments.
Die Kontrollleuchte für den Rad-
schlupf blinkt, während die TRC/VSC-
Systeme aktiviert sind.
Wenn die Systeme TRC/VSC aktiv sind

4644-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

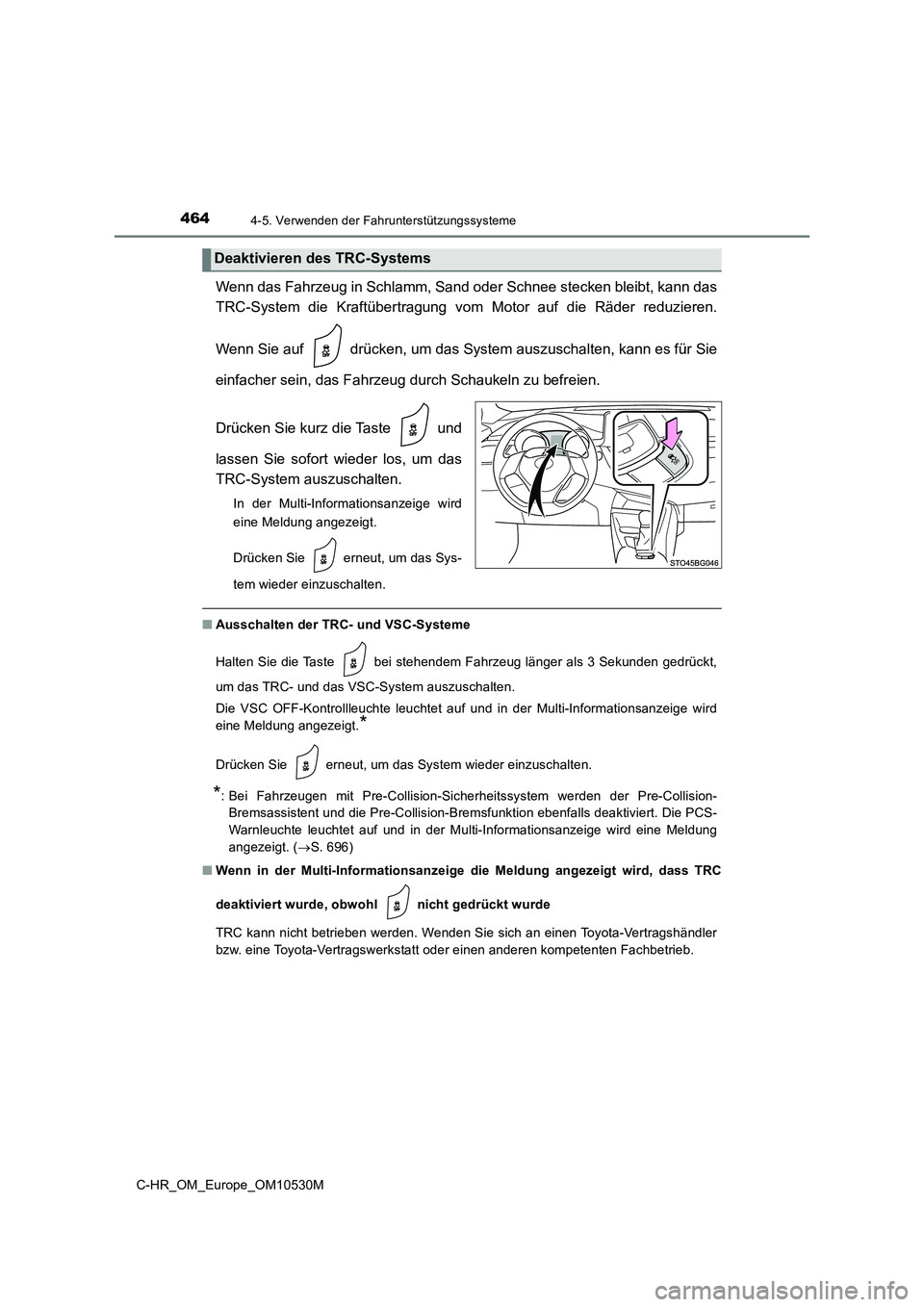

Wenn das Fahrzeug in Schlamm, Sand oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Motor auf die Räder reduzieren.
Wenn Sie auf drücken, um das System auszuschalten, kann es für Sie
einfacher sein, das Fahrzeug durch Schaukeln zu befreien.
Drücken Sie kurz die Taste und
lassen Sie sofort wieder los, um das
TRC-System auszuschalten.
In der Multi-Informationsanzeige wird
eine Meldung angezeigt.
Drücken Sie erneut, um das Sys-
tem wieder einzuschalten.
■ Ausschalten der TRC- und VSC-Systeme
Halten Sie die Taste bei stehendem Fahrzeug länger als 3 Sekunden gedrückt,
um das TRC- und das VSC-System auszuschalten.
Die VSC OFF-Kontrollleuchte leuchtet auf und in der Multi-Informationsanzeige wird
eine Meldung angezeigt.*
Drücken Sie erneut, um das System wieder einzuschalten.
*: Bei Fahrzeugen mit Pre-Collision-Sicherheitssystem werden der Pre-Collision-
Bremsassistent und die Pre-Collision-Bremsfunktion ebenfalls deaktiviert. Die PCS-
Warnleuchte leuchtet auf und in der Multi-Informationsanzeige wird eine Meldung
angezeigt. ( S. 696)
■ Wenn in der Multi-Informationsanzeige die Meldung angezeigt wird, dass TRC
deaktiviert wurde, obwohl nicht gedrückt wurde
TRC kann nicht betrieben werden. Wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Deaktivieren des TRC-Systems

4654-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

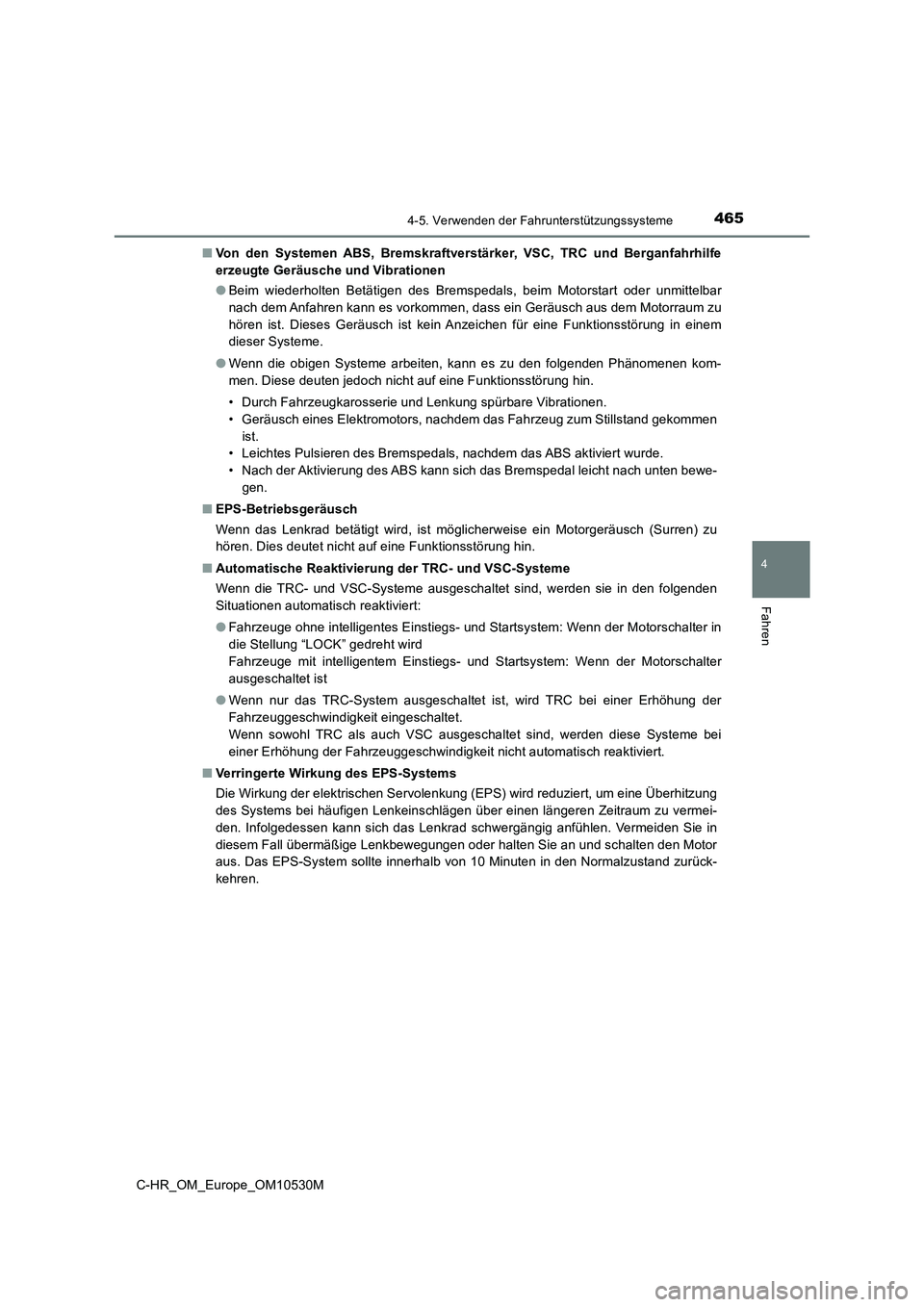

■ Von den Systemen ABS, Bremskraftverstärker, VSC, TRC und Berganfahrhilfe
erzeugte Geräusche und Vibrationen
● Beim wiederholten Betätigen des Bremspedals, beim Motorstart oder unmittelbar
nach dem Anfahren kann es vorkommen, dass ein Geräusch aus dem Motorraum zu
hören ist. Dieses Geräusch ist kein Anzeichen für eine Funktionsstörung in einem
dieser Systeme.
● Wenn die obigen Systeme arbeiten, kann es zu den folgenden Phänomenen kom-
men. Diese deuten jedoch nicht auf eine Funktionsstörung hin.
• Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
• Geräusch eines Elektromotors, nachdem das Fahrzeug zum Stillstand gekommen
ist.
• Leichtes Pulsieren des Bremspedals, nachdem das ABS aktiviert wurde.
• Nach der Aktivierung des ABS kann sich das Bremspedal leicht nach unten bewe-
gen.
■ EPS-Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
■ Automatische Reaktivierung der TRC- und VSC-Systeme
Wenn die TRC- und VSC-Systeme ausgeschaltet sind, werden sie in den folgenden
Situationen automatisch reaktiviert:
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Wenn der Motorschalter in
die Stellung “LOCK” gedreht wird
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Wenn der Motorschalter
ausgeschaltet ist
● Wenn nur das TRC-System ausgeschaltet ist, wird TRC bei einer Erhöhung der
Fahrzeuggeschwindigkeit eingeschaltet.
Wenn sowohl TRC als auch VSC ausgeschaltet sind, werden diese Systeme bei
einer Erhöhung der Fahrzeuggeschwindigkeit nicht automatisch reaktiviert.
■ Verringerte Wirkung des EPS-Systems
Die Wirkung der elektrischen Servolenkung (EPS) wird reduziert, um eine Überhitzung
des Systems bei häufigen Lenkeinschlägen über einen längeren Zeitraum zu vermei-
den. Infolgedessen kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in
diesem Fall übermäßige Lenkbewegungen oder halten Sie an und schalten den Motor
aus. Das EPS-System sollte innerhalb von 10 Minuten in den Normalzustand zurück-
kehren.

4664-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
■ Betriebsbedingungen der Berganfahrhilfe
Unter den folgenden Bedingungen wird die Berganfahrhilfe aktiviert:
● Fahrzeuge mit Multidrive: Der Schalthebel befindet sich in einer anderen Stellung als
P oder N (beim Anfahren vorwärts oder rückwärts an einer Steigung).
● Fahrzeuge mit Schaltgetriebe: Der Schalthebel befindet sich beim Anfahren an
einem Anstieg in Vorwärtsrichtung in einer anderen Stellung als R oder der Schalthe-
bel steht beim Anfahren an einem Anstieg in Rückwärtsrichtung in der Stellung R.
● Das Fahrzeug ist abgestellt.
● Das Gaspedal ist nicht durchgedrückt.
● Die Feststellbremse ist nicht angezogen.
■ Automatische Deaktivierung der Berganfahrhilfe
Die Berganfahrhilfe wird in den folgenden Situationen deaktiviert:
● Fahrzeuge mit Multidrive: Der Schalthebel wird in die Stellung P oder N gebracht.
● Fahrzeuge mit Schaltgetriebe: Der Schalthebel wird beim Anfahren an einem Anstieg
in Vorwärtsrichtung in die Stellung R gebracht oder der Schalthebel wird beim Anfah-
ren an einem Anstieg in Rückwärtsrichtung in eine andere Stellung als R gebracht.
● Das Gaspedal ist durchgedrückt.
● Die Feststellbremse wird angezogen.
● Ca. 2 Sekunden nach dem Lösen des Bremspedals.

4674-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

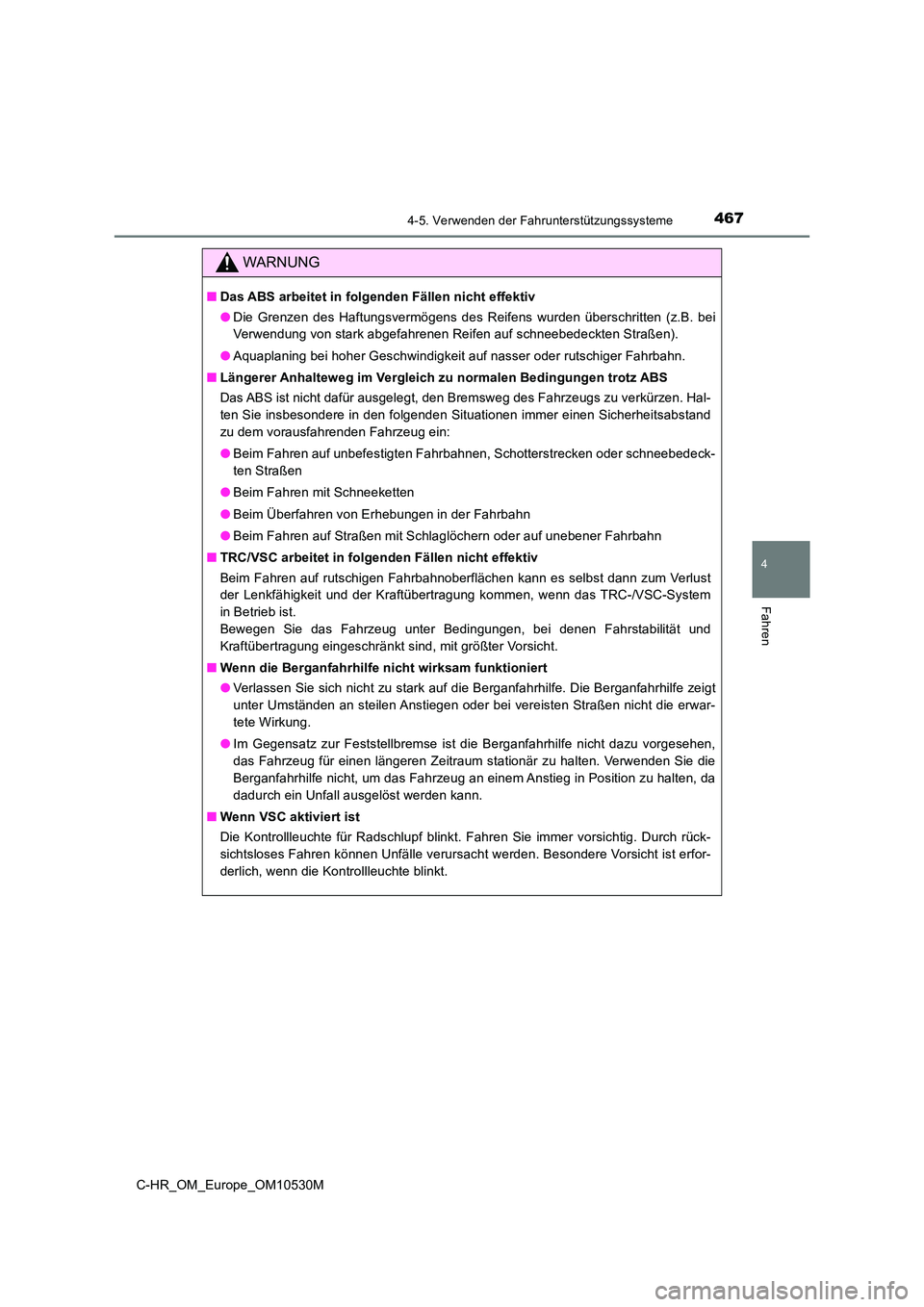

WARNUNG
■Das ABS arbeitet in folgenden Fällen nicht effektiv
● Die Grenzen des Haftungsvermögens des Reifens wurden überschritten (z.B. bei
Verwendung von stark abgefahrenen Reifen auf schneebedeckten Straßen).
● Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■ Längerer Anhalteweg im Vergleich zu normalen Bedingungen trotz ABS
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Hal-
ten Sie insbesondere in den folgenden Situationen immer einen Sicherheitsabstand
zu dem vorausfahrenden Fahrzeug ein:
● Beim Fahren auf unbefestigten Fahrbahnen, Schotterstrecken oder schneebedeck-
ten Straßen
● Beim Fahren mit Schneeketten
● Beim Überfahren von Erhebungen in der Fahrbahn
● Beim Fahren auf Straßen mit Schlaglöchern oder auf unebener Fahrbahn
■ TRC/VSC arbeitet in folgenden Fällen nicht effektiv
Beim Fahren auf rutschigen Fahrbahnoberflächen kann es selbst dann zum Verlust
der Lenkfähigkeit und der Kraftübertragung kommen, wenn das TRC-/VSC-System
in Betrieb ist.
Bewegen Sie das Fahrzeug unter Bedingungen, bei denen Fahrstabilität und
Kraftübertragung eingeschränkt sind, mit größter Vorsicht.
■ Wenn die Berganfahrhilfe nicht wirksam funktioniert
● Verlassen Sie sich nicht zu stark auf die Berganfahrhilfe. Die Berganfahrhilfe zeigt
unter Umständen an steilen Anstiegen oder bei vereisten Straßen nicht die erwar-
tete Wirkung.
● Im Gegensatz zur Feststellbremse ist die Berganfahrhilfe nicht dazu vorgesehen,
das Fahrzeug für einen längeren Zeitraum stationär zu halten. Verwenden Sie die
Berganfahrhilfe nicht, um das Fahrzeug an einem Anstieg in Position zu halten, da
dadurch ein Unfall ausgelöst werden kann.
■ Wenn VSC aktiviert ist
Die Kontrollleuchte für Radschlupf blinkt. Fahren Sie immer vorsichtig. Durch rück-
sichtsloses Fahren können Unfälle verursacht werden. Besondere Vorsicht ist erfor-
derlich, wenn die Kontrollleuchte blinkt.

4684-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

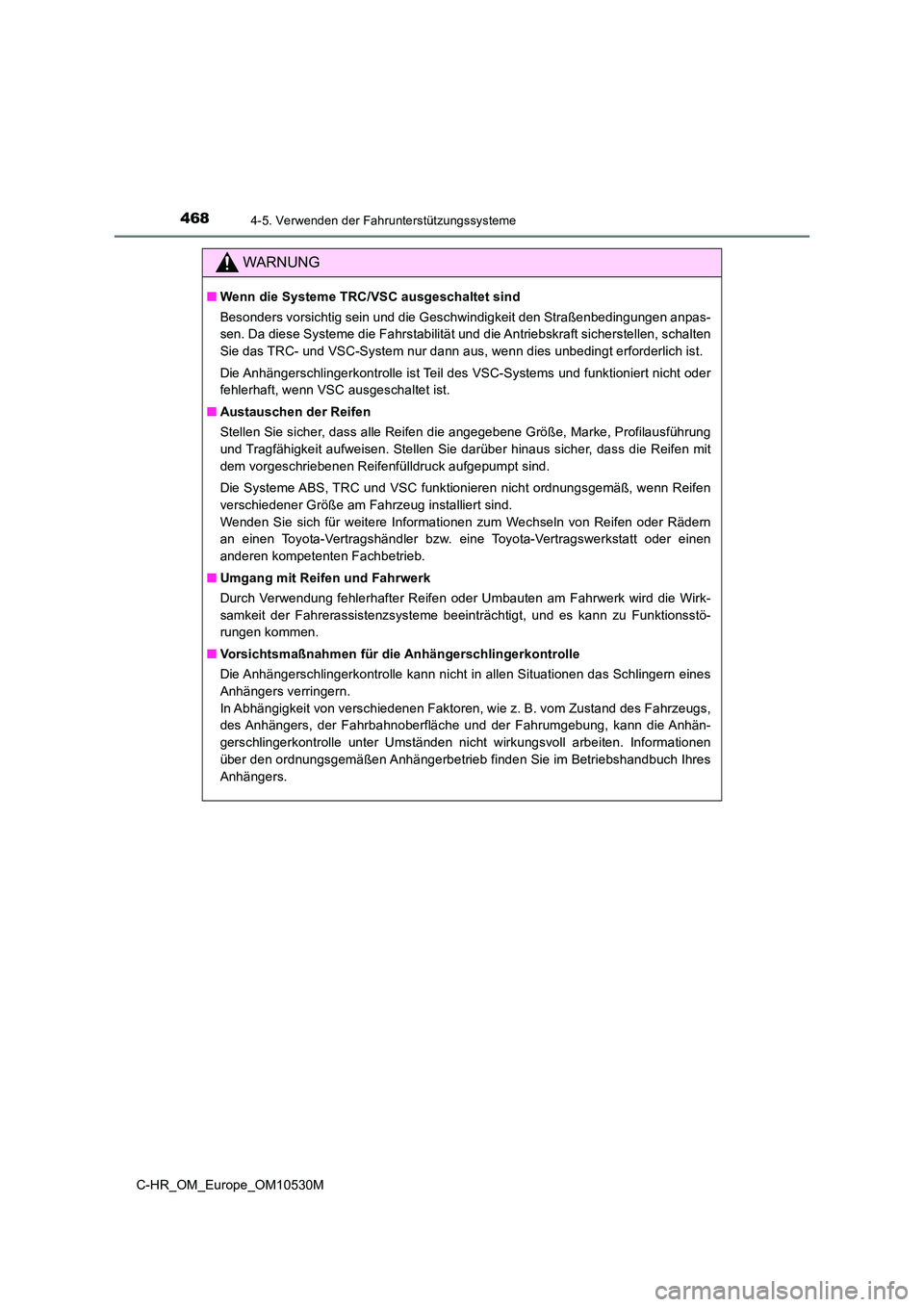

WARNUNG
■Wenn die Systeme TRC/VSC ausgeschaltet sind
Besonders vorsichtig sein und die Geschwindigkeit den Straßenbedingungen anpas-
sen. Da diese Systeme die Fahrstabilität und die Antriebskraft sicherstellen, schalten
Sie das TRC- und VSC-System nur dann aus, wenn dies unbedingt erforderlich ist.
Die Anhängerschlingerkontrolle ist Teil des VSC-Systems und funktioniert nicht oder
fehlerhaft, wenn VSC ausgeschaltet ist.
■ Austauschen der Reifen
Stellen Sie sicher, dass alle Reifen die angegebene Größe, Marke, Profilausführung
und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen mit
dem vorgeschriebenen Reifenfülldruck aufgepumpt sind.
Die Systeme ABS, TRC und VSC funktionieren nicht ordnungsgemäß, wenn Reifen
verschiedener Größe am Fahrzeug installiert sind.
Wenden Sie sich für weitere Informationen zum Wechseln von Reifen oder Rädern
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
■ Umgang mit Reifen und Fahrwerk
Durch Verwendung fehlerhafter Reifen oder Umbauten am Fahrwerk wird die Wirk-
samkeit der Fahrerassistenzsysteme beeinträchtigt, und es kann zu Funktionsstö-
rungen kommen.
■ Vorsichtsmaßnahmen für die Anhängerschlingerkontrolle
Die Anhängerschlingerkontrolle kann nicht in allen Situationen das Schlingern eines
Anhängers verringern.
In Abhängigkeit von verschiedenen Faktoren, wie z. B. vom Zustand des Fahrzeugs,
des Anhängers, der Fahrbahnoberfläche und der Fahrumgebung, kann die Anhän-
gerschlingerkontrolle unter Umständen nicht wirkungsvoll arbeiten. Informationen
über den ordnungsgemäßen Anhängerbetrieb finden Sie im Betriebshandbuch Ihres
Anhängers.

4694-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

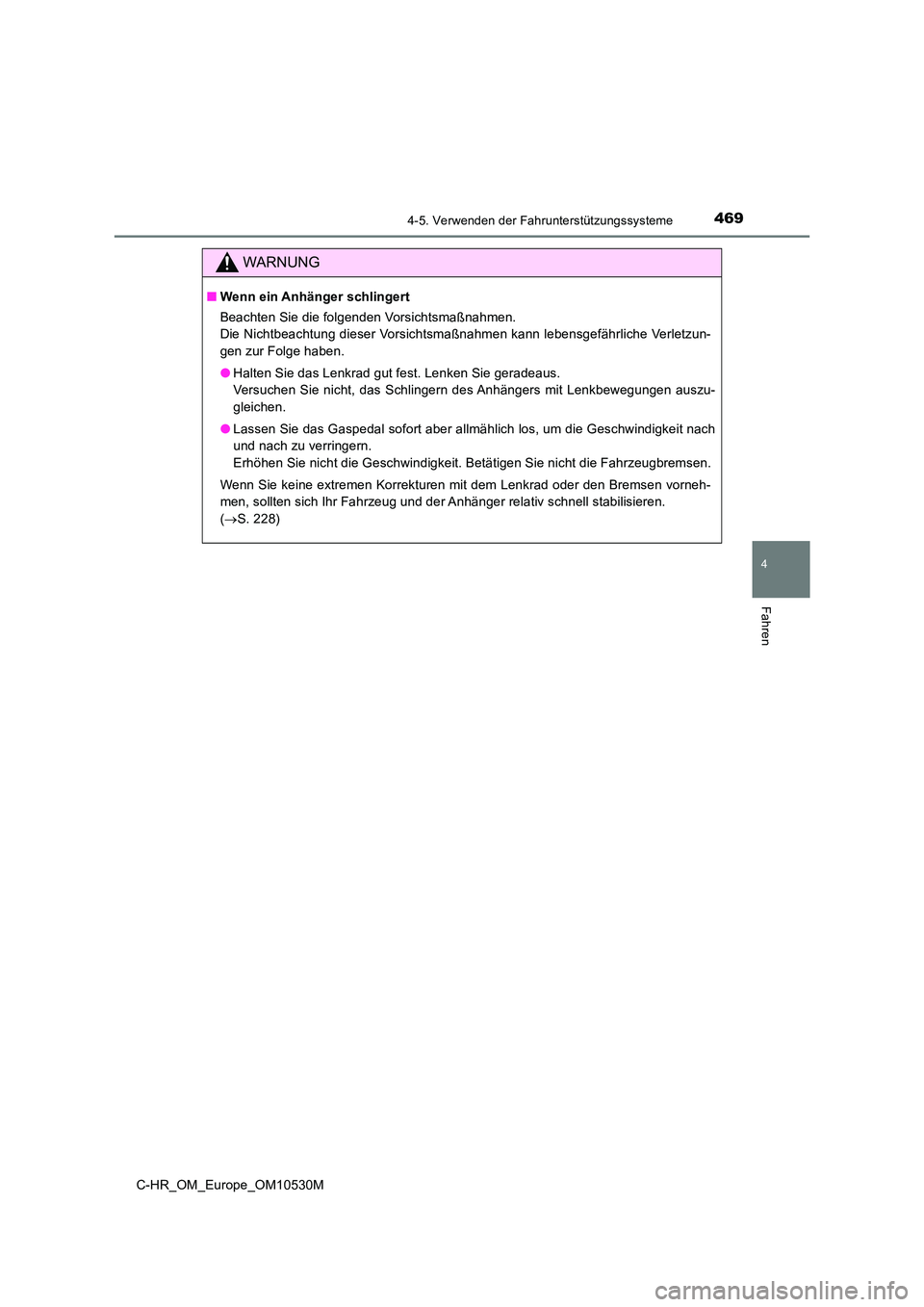

WARNUNG
■Wenn ein Anhänger schlingert
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzun-
gen zur Folge haben.
● Halten Sie das Lenkrad gut fest. Lenken Sie geradeaus.
Versuchen Sie nicht, das Schlingern des Anhängers mit Lenkbewegungen auszu-
gleichen.
● Lassen Sie das Gaspedal sofort aber allmählich los, um die Geschwindigkeit nach
und nach zu verringern.
Erhöhen Sie nicht die Geschwindigkeit. Betätigen Sie nicht die Fahrzeugbremsen.
Wenn Sie keine extremen Korrekturen mit dem Lenkrad oder den Bremsen vorneh-
men, sollten sich Ihr Fahrzeug und der Anhänger relativ schnell stabilisieren.
( S. 228)

4704-6. Fahrhinweise
C-HR_OM_Europe_OM10530M

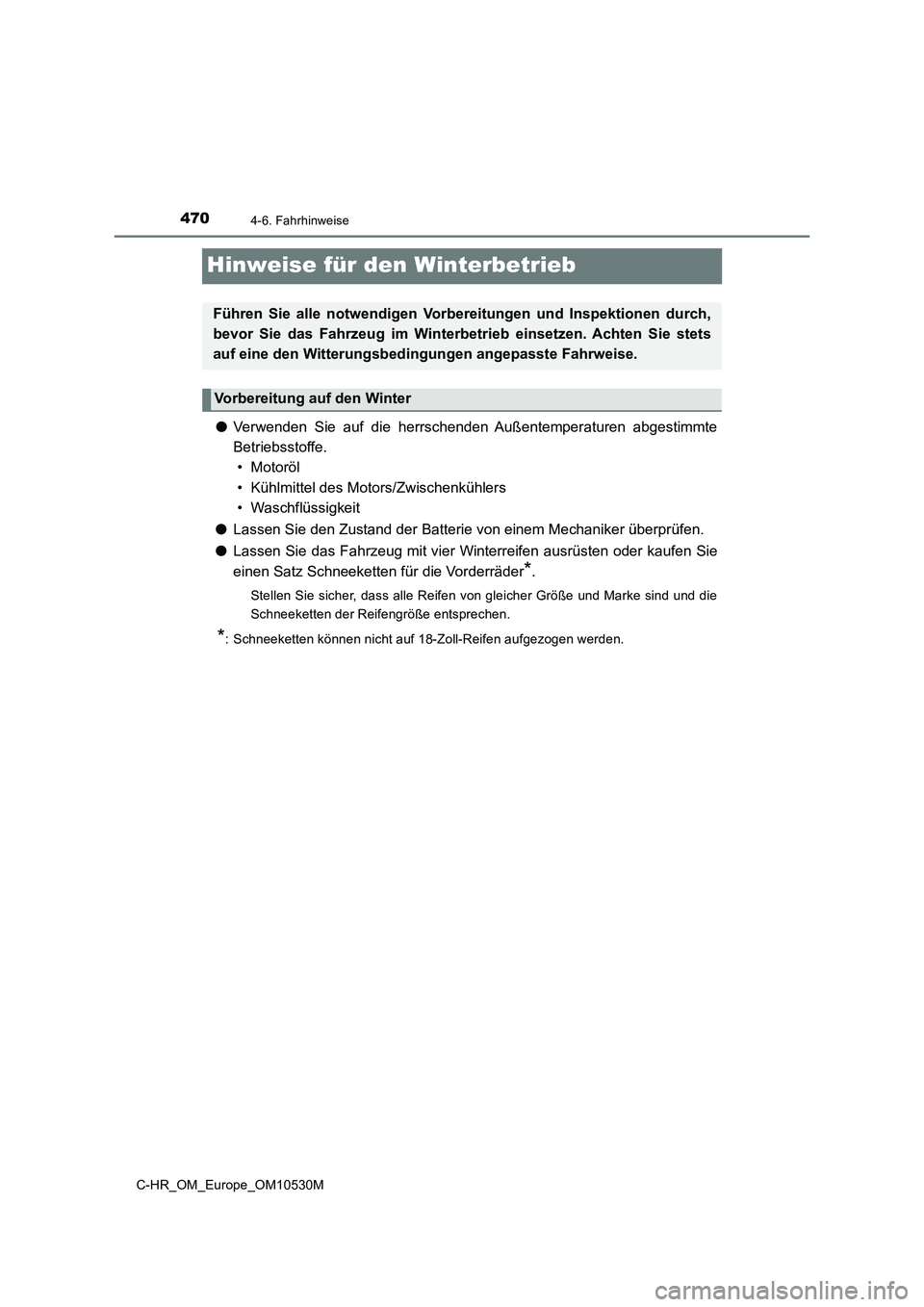

Hinweise für den Winterbetrieb
●Verwenden Sie auf die herrschenden Außentemperaturen abgestimmte
Betriebsstoffe.
• Motoröl
• Kühlmittel des Motors/Zwischenkühlers
• Waschflüssigkeit
● Lassen Sie den Zustand der Batterie von einem Mechaniker überprüfen.
● Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderräder*.
Stellen Sie sicher, dass alle Reifen von gleicher Größe und Marke sind und die
Schneeketten der Reifengröße entsprechen.
*: Schneeketten können nicht auf 18-Zoll-Reifen aufgezogen werden.
Führen Sie alle notwendigen Vorbereitungen und Inspektionen durch,
bevor Sie das Fahrzeug im Winterbetrieb einsetzen. Achten Sie stets
auf eine den Witterungsbedin gungen angepasste Fahrweise.
Vorbereitung auf den Winter
