2714-5. Använda förarstödssystemen
4
Körning

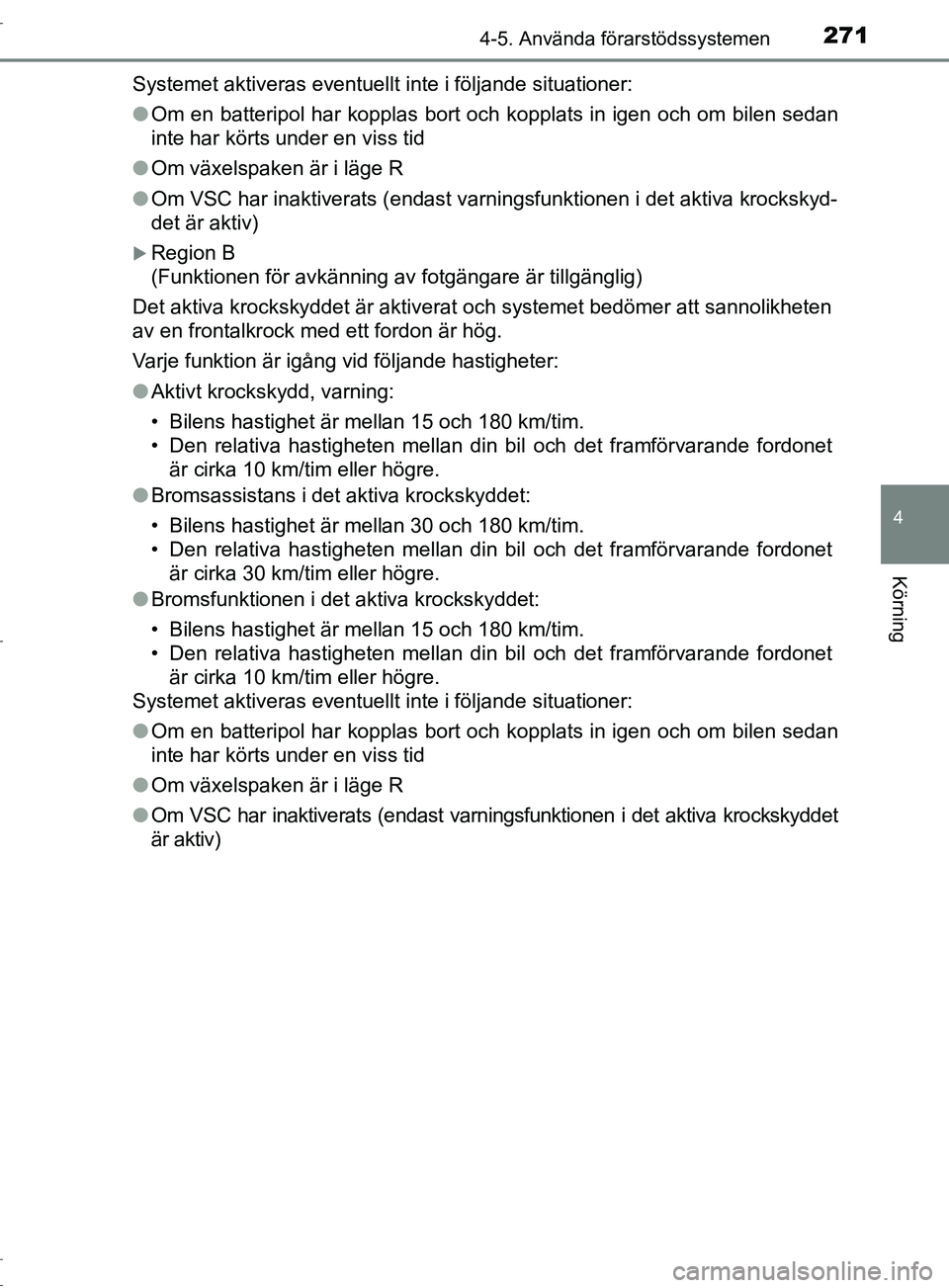

OM10528SESystemet aktiveras eventuellt inte i följande situationer:
●
Om en batteripol har kopplas bort och kopplats in igen och om bilen sedan
inte har körts under en viss tid
● Om växelspaken är i läge R
● Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyd-
det är aktiv)
Region B
(Funktionen för avkänning av fotgängare är tillgänglig)
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten
av en frontalkrock med ett fordon är hög.
Varje funktion är igång vid följande hastigheter:
● Aktivt krockskydd, varning:
• Bilens hastighet är mellan 15 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
är cirka 10 km/tim eller högre.
● Bromsassistans i det aktiva krockskyddet:
• Bilens hastighet är mellan 30 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
är cirka 30 km/tim eller högre.
● Bromsfunktionen i det aktiva krockskyddet:
• Bilens hastighet är mellan 15 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
är cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
● Om en batteripol har kopplas bort och kopplats in igen och om bilen sedan
inte har körts under en viss tid
● Om växelspaken är i läge R
● Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyddet
är aktiv)
OM10528SE.book Page 271 Monday, November 28, 2016 2:32 PM

2724-5. Använda förarstödssystemen
OM10528SE■
Funktion för avkänning av fotgängare
*
*
: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgäng- are eventuellt inte tillgänglig.
■ Avstängning av bromsen i det aktiva krockskyddet
●Om något av följande uppstår medan bromsfunktionen i det aktiva krock-
skyddet är aktiv kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
■ Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
●I några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
Det aktiva krockskyddssystemet känner av
fotgängare baserat på storlek, profil och
rörelse hos föremålet som känns av. En fot-
gängare känns dock eventuellt inte av bero-
ende på ljusstyrkan i omgivningen samt
rörelsen, hållningen och vinkeln hos före-
målet som känns av vilket hindrar systemet
från att fungera på rätt sätt. (→
S. 277)
• Vid omkörning av ett framförvarande fordon som svänger åt vänster/höger
• Vid förbikörning av ett fordon i en mötande fil som har stannat för att
svänga till höger/vänster
OM10528SE.book Page 272 Monday, November 28, 2016 2:32 PM

2734-5. Använda förarstödssystemen
4
Körning

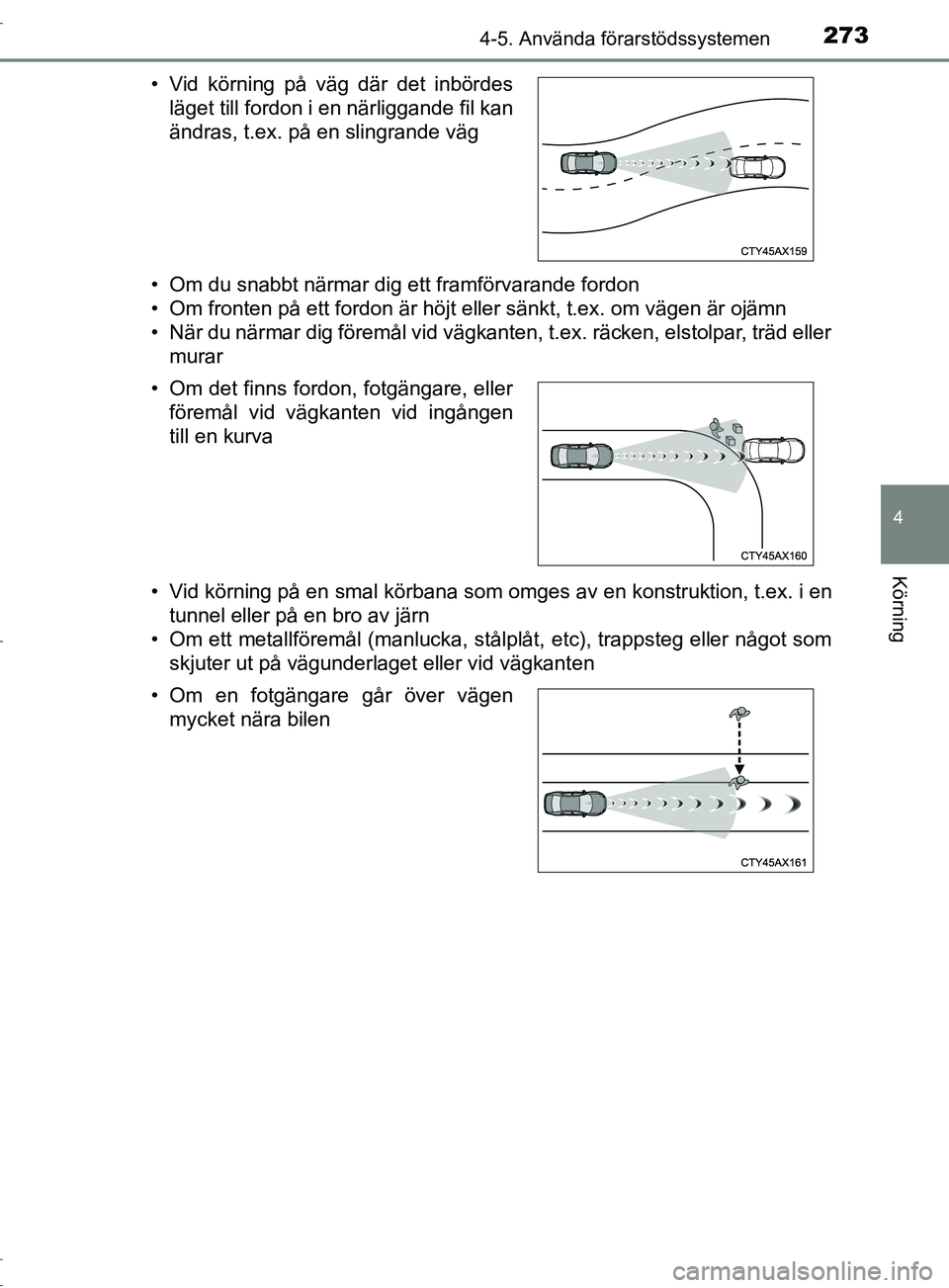

OM10528SE• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en tunnel eller på en bro av järn
• Om ett metallföremål (manlucka, stålplåt, etc), trappsteg eller något som
skjuter ut på vägunderlaget eller vid vägkanten
• Vid körning på väg där det inbördes
läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare, eller föremål vid vägkanten vid ingången
till en kurva
• Om en fotgängare går över vägen mycket nära bilen
OM10528SE.book Page 273 Monday, November 28, 2016 2:32 PM

2744-5. Använda förarstödssystemen

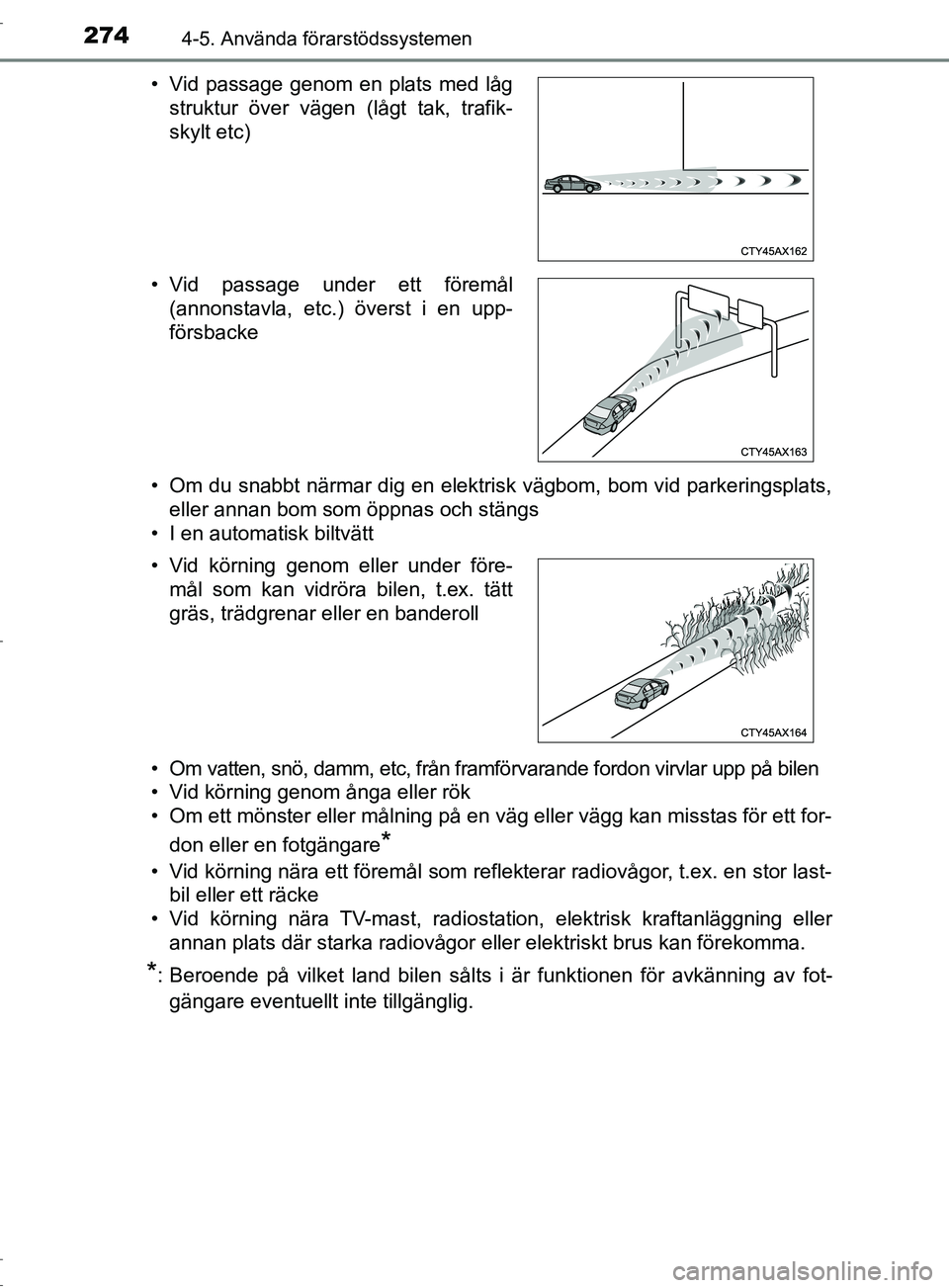

OM10528SE• Om du snabbt närmar dig en elektrisk vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och stängs
• I en automatisk biltvätt
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Om ett mönster eller målning på en väg eller vägg kan misstas för ett for-
don eller en fotgängare
*
• Vid körning nära ett föremål som reflekterar radiovågor, t.ex. en stor last-bil eller ett räcke
• Vid körning nära TV-mast, radiostation, elektrisk kraftanläggning eller
annan plats där starka radiovågor eller elektriskt brus kan förekomma.
*: Beroende på vilket land bilen sålts i är funktionen för avkänning av fot-
gängare eventuellt inte tillgänglig.
• Vid passage genom en plats med låg
struktur över vägen (lågt tak, trafik-
skylt etc)
• Vid passage under ett föremål (annonstavla, etc.) överst i en upp-
försbacke
• Vid körning genom eller under före- mål som kan vidröra bilen, t.ex. tätt
gräs, trädgrenar eller en banderoll
OM10528SE.book Page 274 Monday, November 28, 2016 2:32 PM

2754-5. Använda förarstödssystemen
4
Körning
OM10528SE■
Situationer när systemet eventu ellt inte fungerar korrekt
● I vissa situationer som följande känner radarsensorn och kamerasensorn even-
tuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller
inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
OM10528SE.book Page 275 Monday, November 28, 2016 2:32 PM

2764-5. Använda förarstödssystemen
OM10528SE• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for- don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten eller i en tunnel
• När bilen inte har körts under en tid efter att motorn startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade • Om främre delen av bilen höjs eller sänks
OM10528SE.book Page 276 Monday, November 28, 2016 2:32 PM

2774-5. Använda förarstödssystemen
4
Körning
OM10528SE●
I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
● Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket gör att systemet inte fungerar på rätt sätt
*:
• Fotgängare som är kortare än cirka 1 m eller längre än cirka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjol, etc) vilket skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremål
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
*: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgäng-
are eventuellt inte tillgänglig.
OM10528SE.book Page 277 Monday, November 28, 2016 2:32 PM

2784-5. Använda förarstödssystemen
OM10528SE■
Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
● I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om radarsensorn eller emblemet på frontgrillen är smutsig eller täckt
med snö eller liknande
• När den del av vindrutan som är fram för kamerasensorn är immig eller
täckt av kondens eller is
(Avimning av vindrutan: →S. 518, 525)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
● Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner kan en systemstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer kontrollera bilen omedelbart.
■ Om VSC stängs av
●Om VSC stängs av ( →S. 426) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
● Varningslampan PCS tänds och ”VSC TURNED OFF PRE-COLLISION
BRAKE SYSTEM UNAVAILABLE” (monokrom display) / ”VSC Turned Off
Pre-Collision Brake System Unavailable.” (färgskärm) visas på informa-
tionsdisplayen.
OM10528SE.book Page 278 Monday, November 28, 2016 2:32 PM

279
4
4-5. Använda förarstödssystemen
Körning
OM10528SE
LDA (Aktiv körfilsvarning)∗
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
∗: I förekommande fall
Sammanfattning av funktioner
OM10528SE.book Page 279 Monday, November 28, 2016 2:32 PM

2804-5. Använda förarstödssystemen
OM10528SE

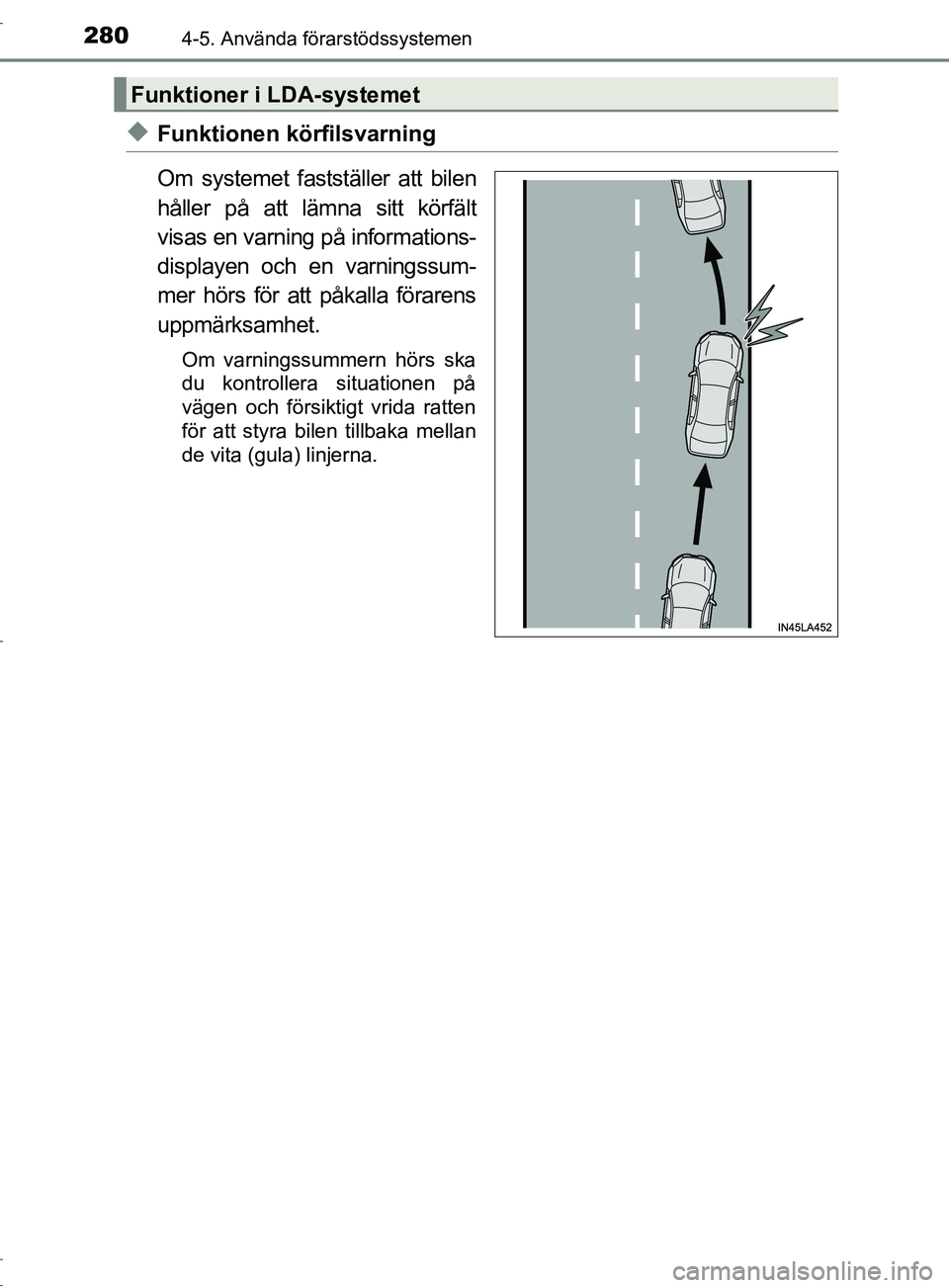

◆Funktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält
visas en varning på informations-
displayen och en varningssum-
mer hörs för att påkalla förarens
uppmärksamhet.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka mellan
de vita (gula) linjerna.
Funktioner i LDA-systemet
