2814-5. Använda förarstödssystemen
4
Körning
OM10528SE

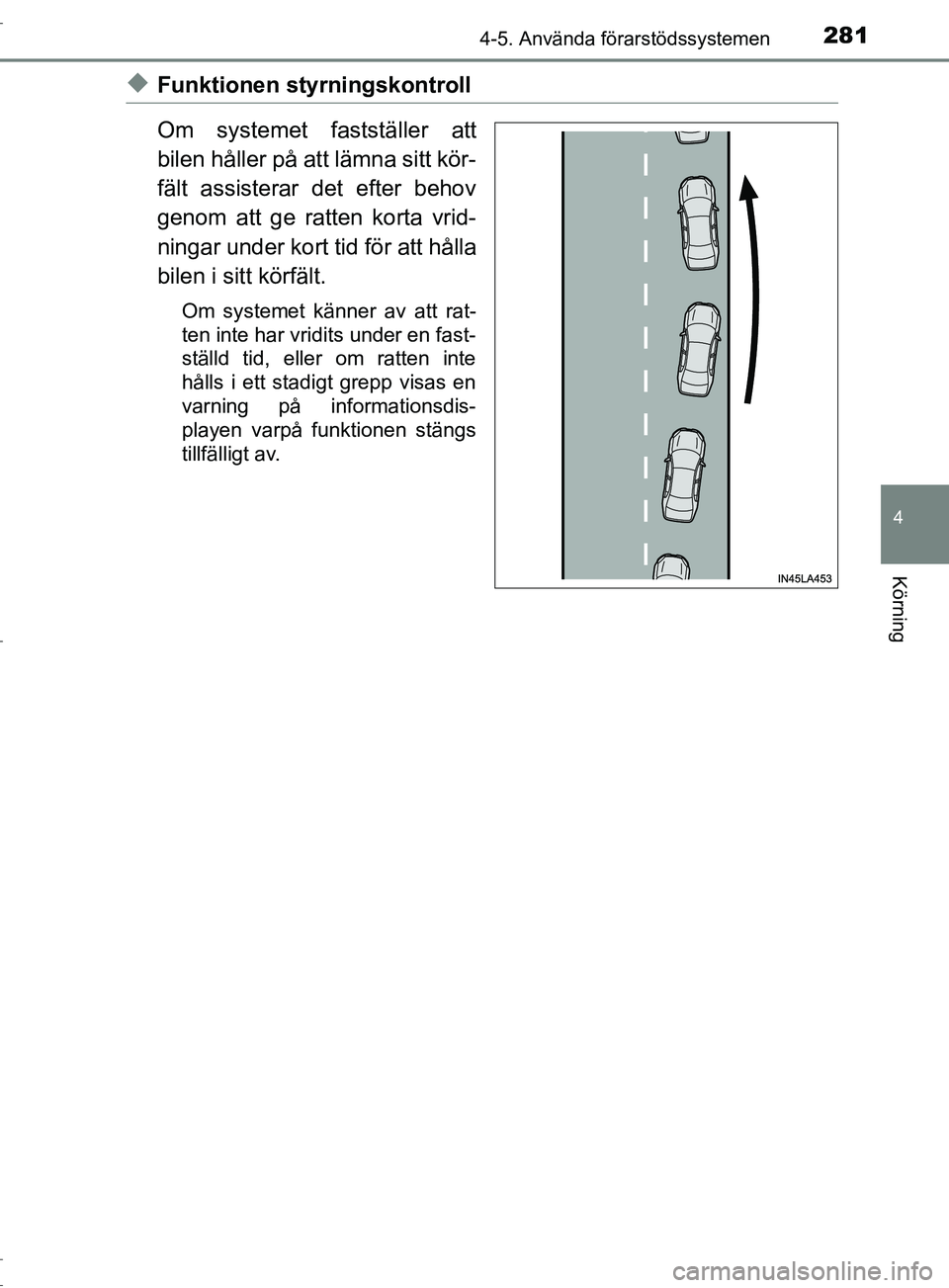

◆Funktionen styrningskontroll
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält assisterar det efter behov
genom att ge ratten korta vrid-
ningar under kort tid för att hålla
bilen i sitt körfält.
Om systemet känner av att rat-
ten inte har vridits under en fast-
ställd tid, eller om ratten inte
hålls i ett stadigt grepp visas en
varning på informationsdis-
playen varpå funktionen stängs
tillfälligt av.
OM10528SE.book Page 281 Monday, November 28, 2016 2:32 PM

2824-5. Använda förarstödssystemen
OM10528SE
◆Krängningsvarning
Om bilen upprepade gånger
kränger eller verkar lämna sitt kör-
fält hörs varningssummern och ett
meddelande visar på informa-
tionsdisplayen för att påkalla föra-
rens uppmärksamhet.
VARNING
■ Innan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LKA kör inte bilen automatiskt, inte
heller minskar den uppmärksamhet som förarens måste ge området framför
bilen. Föraren måste alltid ta fullt ansvar för säker körning genom att vara
mycket uppmärksam på förhållandena runt bilen och använda ratten för att
korrigera bilens körriktning. Föraren måste också ta tillräckliga raster när
trötthet ger sig till känna, t.ex. på långkörningar.
Undlåtelse att vidta lämpliga köråtgärder och ge körningen full uppmärk-
samhet kan leda till leda till en olycka som kan resultera i svåra eller livsho-
tande skador.
■ Undvik att använda LDA-systemet av misstag
Stäng av LDA-systemet med LDA-knappen när systemet inte används.
OM10528SE.book Page 282 Monday, November 28, 2016 2:32 PM

2834-5. Använda förarstödssystemen
4
Körning
OM10528SE

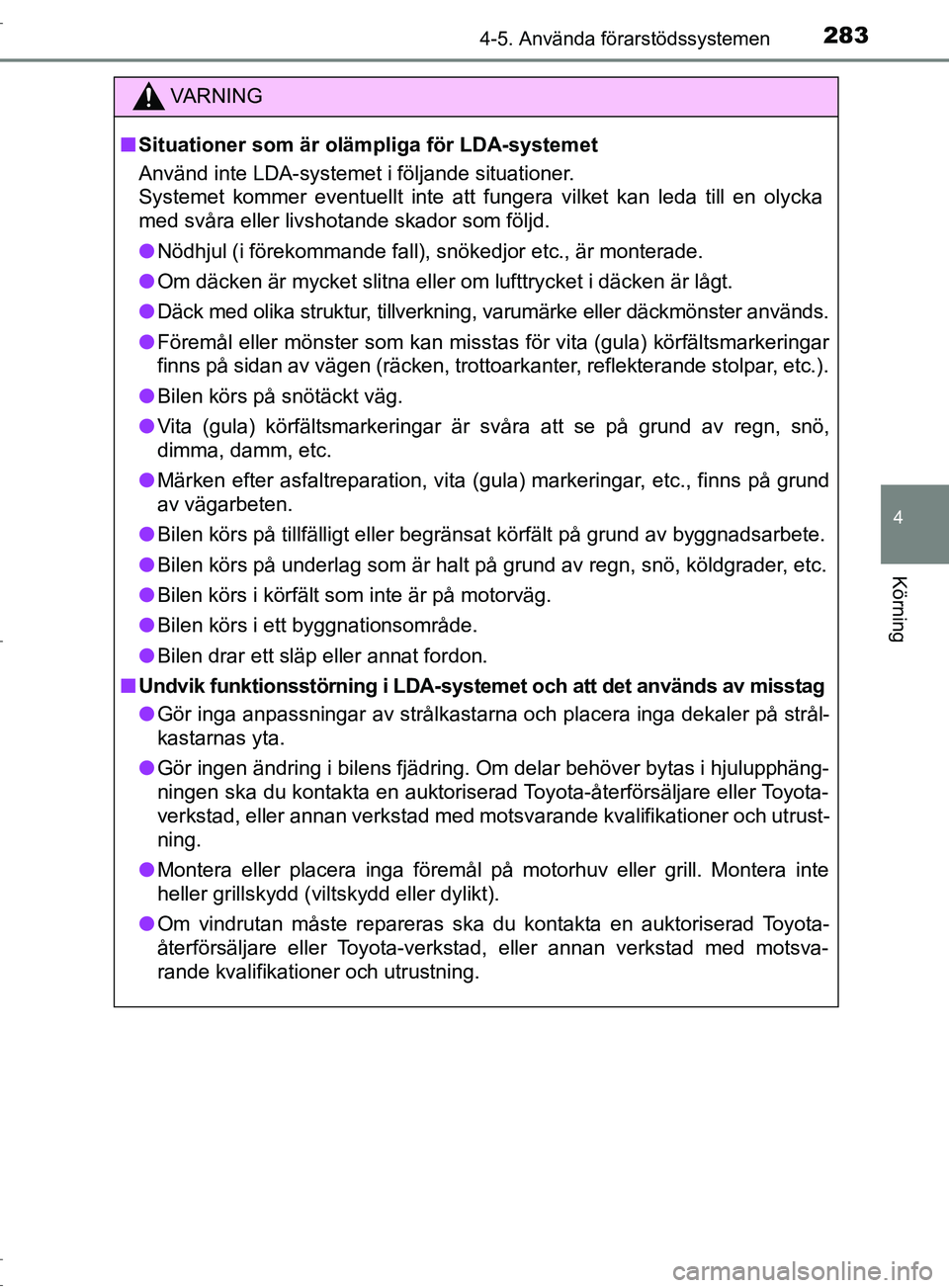

VARNING
■ Situationer som är olämpliga för LDA-systemet
Använd inte LDA-systemet i följande situationer.
Systemet kommer eventuellt inte att fungera vilket kan leda till en olycka
med svåra eller livshotande skador som följd.
● Nödhjul (i förekommande fall), snökedjor etc., är monterade.
● Om däcken är mycket slitna eller om lufttrycket i däcken är lågt.
● Däck med olika struktur, tillverkning, varumärke eller däckmönster används.
● Föremål eller mönster som kan misstas för vita (gula) körfältsmarkeringar
finns på sidan av vägen (räcken, trottoarkanter, reflekterande stolpar, etc.).
● Bilen körs på snötäckt väg.
● Vita (gula) körfältsmarkeringar är svåra att se på grund av regn, snö,
dimma, damm, etc.
● Märken efter asfaltreparation, vita (gula) markeringar, etc., finns på grund
av vägarbeten.
● Bilen körs på tillfälligt eller begränsat körfält på grund av byggnadsarbete.
● Bilen körs på underlag som är halt på grund av regn, snö, köldgrader, etc.
● Bilen körs i körfält som inte är på motorväg.
● Bilen körs i ett byggnationsområde.
● Bilen drar ett släp eller annat fordon.
■ Undvik funktionsstörning i LDA-sys temet och att det används av misstag
● Gör inga anpassningar av strålkastarna och placera inga dekaler på strål-
kastarnas yta.
● Gör ingen ändring i bilens fjädring. Om delar behöver bytas i hjulupphäng-
ningen ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
● Montera eller placera inga föremål på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller dylikt).
● Om vindrutan måste repareras ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM10528SE.book Page 283 Monday, November 28, 2016 2:32 PM

2844-5. Använda förarstödssystemen
OM10528SE
Tryck på LDA-knappen för att sätta på systemet.
Indikeringslampan till LDA tänds och ett varningsmeddelande visas på
informationsdisplayen.
Tryck en gång till på LDA-knappen för att stänga av systemet.
När LDA-systemet har satts på eller stängts av fortsätter LDA-systemet i
samma läge nästa gång motorn startas.
Koppla in LDA-systemet
Monokrom displayFärgdisplay
OM10528SE.book Page 284 Monday, November 28, 2016 2:32 PM

2854-5. Använda förarstödssystemen
4
Körning
OM10528SE
Monokrom display
LDA, indikeringslampa
Indikeringslampan informerar föra-
ren om systemet är aktivt eller ej.
Tänds med vitt ljus:
LDA-systemet är aktivt.
Tänds med grönt ljus:
Rattassistansen i styrningskontroll-
funktionen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
Visning av styrningsassistans
Indikerar att rattassistansen i styrningskontrollen är aktiv.
Funktionen körfilsvarning, display
Visas när informationsdisplayen är inställd på informationsskärmen till
förarassistanssystem.
Indikeringar på informationsdisplay
1
2
3
OM10528SE.book Page 285 Monday, November 28, 2016 2:32 PM

2864-5. Använda förarstödssystemen
OM10528SE
Ytan innanför visade vita linjer är vit: Ytan innanför visade vita linjer är
svart:
Indikerar att systemet känner av vita
(gula) linjer. Om bilen lämnar sitt kör-
fält blinkar de vita linjerna, som visas
på bilens sida, med gult sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
OM10528SE.book Page 286 Monday, November 28, 2016 2:32 PM

2874-5. Använda förarstödssystemen
4
Körning
OM10528SE
Färgdisplay
LDA, indikeringslampa
Indikeringslampan informerar föra-
ren om systemet är aktivt eller ej.
Tänds med vitt ljus:
LDA-systemet är aktivt.
Tänds med grönt ljus:
Rattassistansen i styrningskontroll-
funktionen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
Visning av styrningsassistans
Indikerar att rattassistansen i
styrningskontrollen är aktiv.
Funktionen körfilsvarning, display
Visas när informationsdisplayen är inställd på informationsskärmen till
förarassistanssystem.
1
2
3
OM10528SE.book Page 287 Monday, November 28, 2016 2:32 PM

2884-5. Använda förarstödssystemen
OM10528SE
Ytan innanför visade vita linjer är vit: Ytan innanför visade vita linjer ärsvart:
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinka r de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
OM10528SE.book Page 288 Monday, November 28, 2016 2:32 PM

2894-5. Använda förarstödssystemen
4
Körning
OM10528SE
■Driftsvillkor för respektive funktion
●Funktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( →S. 292)
● Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning.
• Monokrom skärm:
Inställningen av läge av/på för servostyrningen på skärmen på
informationsdisplayen är (på). ( →S. 102)
• Färgskärm:
Inställning för ” Steering Assist” i på informationsdisplayen är
inställd på påslaget läge. ( →S. 106)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( →S. 290)
OM10528SE.book Page 289 Monday, November 28, 2016 2:32 PM

2904-5. Använda förarstödssystemen
OM10528SE●
Krängningsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• Monokrom skärm:
Inställningen av läge av/på för krängningsvarningen på skärmen
på informationsdisplayen är i påslaget läge. (→ S. 102)
• Färgskärm:
Inställning för ” Alert” i på informationsdisplayen är inställd på
påslaget läge. ( →S. 106)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( →S. 292)
■ Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( →S. 289)
■ Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick etc, känns funktio-
nerna eventuellt inte av, eller funktionen aktiveras eventuellt inte.
■ Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
■ Varning för inga händer på ratten
Om systemet fastställer att föraren har tagit händerna från ratten medan styr-
ningskontrollen är i gång visas ett varningsmeddelande på informationsdis-
playen.
Om föraren fortsätter att inte ha händerna på ratten hörs summertonen, ett
varningsmeddelande visas, och funktionen stängs tillfälligt av. Detta larm
fungerar på samma sätt när bilen körs och föraren har ratten i ett löst grepp.
Beroende på vägens skick stängs funktionen eventuellt inte av.
■ Vita (gula) filmarkeringar finns endast på vägens ena sida.
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
