4014-5. Använda förarstödssystemen
4
Körning
OM10528SE
Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen samt indikatorn för assistansnivån.
Upprepa stegen t.o.m. tills parkeringen är avslutad.
När parkeringsproceduren är avslutad hörs summertonen, indikerings-
lampan till S-IPA slocknar och informationsdisplayen ändras.
Justera bilens läge och/eller vinkel om det behövs, för att avsluta parke-
ringen.
■Driftsförutsättningar för S-IPA.
●Motorn är igång.
● Knappen är påslagen.
■ Förutsättningar för assisterad vinkelrät parkering
●Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 20 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
( →S. 422) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan assisterad vinkelrät parkering inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
assisterad vinkelrät parkering inte genomföras.
10
11610
OM10528SE.book Page 401 Monday, November 28, 2016 2:32 PM

4024-5. Använda förarstödssystemen
OM10528SE■
Goda råd för assisterad vinkelrät parkering ●Bilen kan parkeras i ett parkeringsut-
rymme mellan två fordon och ett
utrymme bakom ett parkerat fordon.
Lämna ett utrymme på cirka 1 m från parke-
rade fordon och närma dig det avsedda par-
keringsutrymmet. Om utrymmet mellan din
bil och andra parkerade bilar är för stort kan
de främre och bakre sidosensorerna even-
tuellt inte känna av de parkerade fordonen.
1 m
OM10528SE.book Page 402 Monday, November 28, 2016 2:32 PM

4034-5. Använda förarstödssystemen
4
Körning

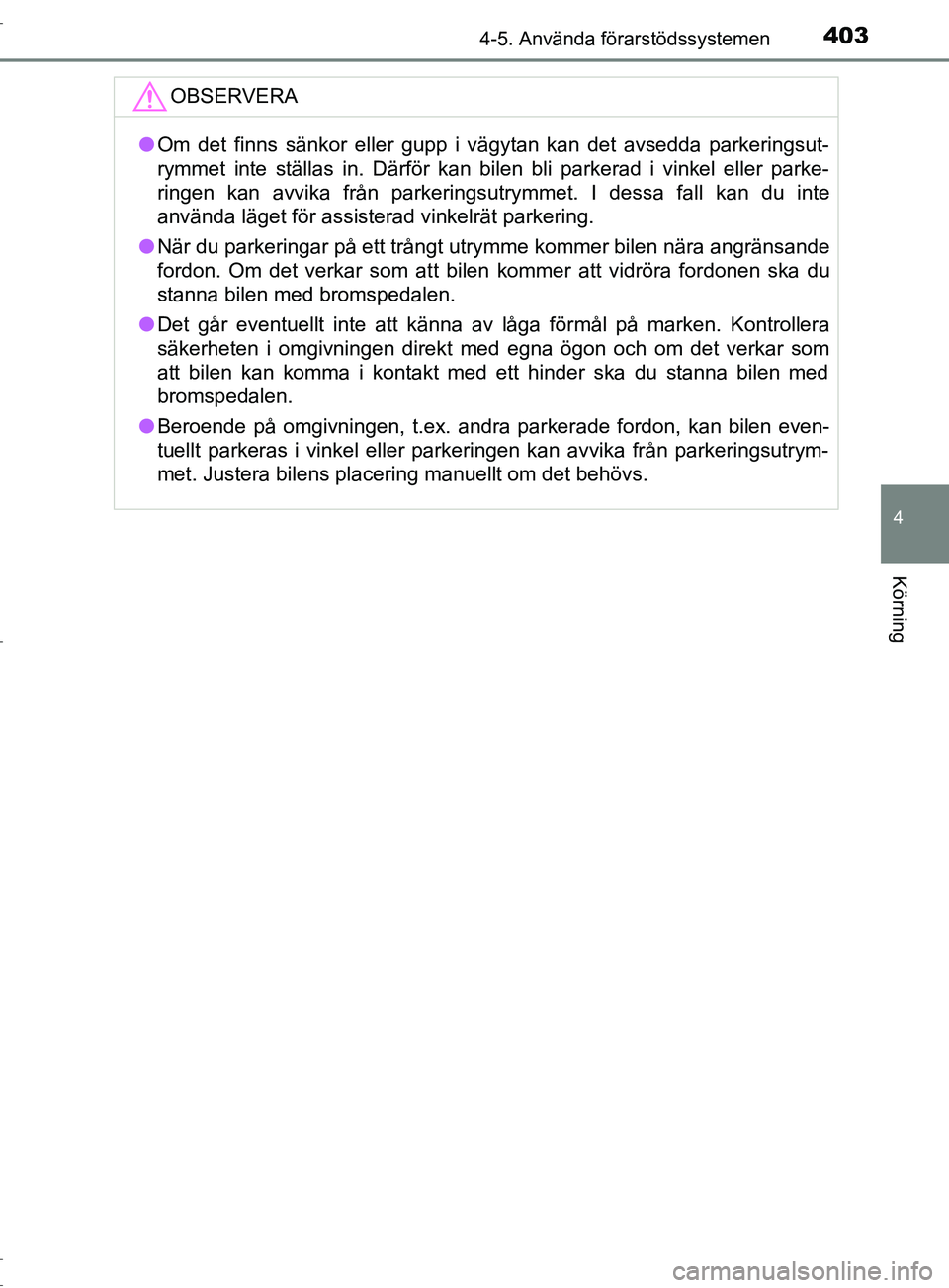

OM10528SEOBSERVERA
●
Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parke-
ringen kan avvika från parkeringsutrymmet. I dessa fall kan du inte
använda läget för assisterad vinkelrät parkering.
● När du parkeringar på ett trångt utrymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska du
stanna bilen med bromspedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
OM10528SE.book Page 403 Monday, November 28, 2016 2:32 PM

4044-5. Använda förarstödssystemen
OM10528SE■

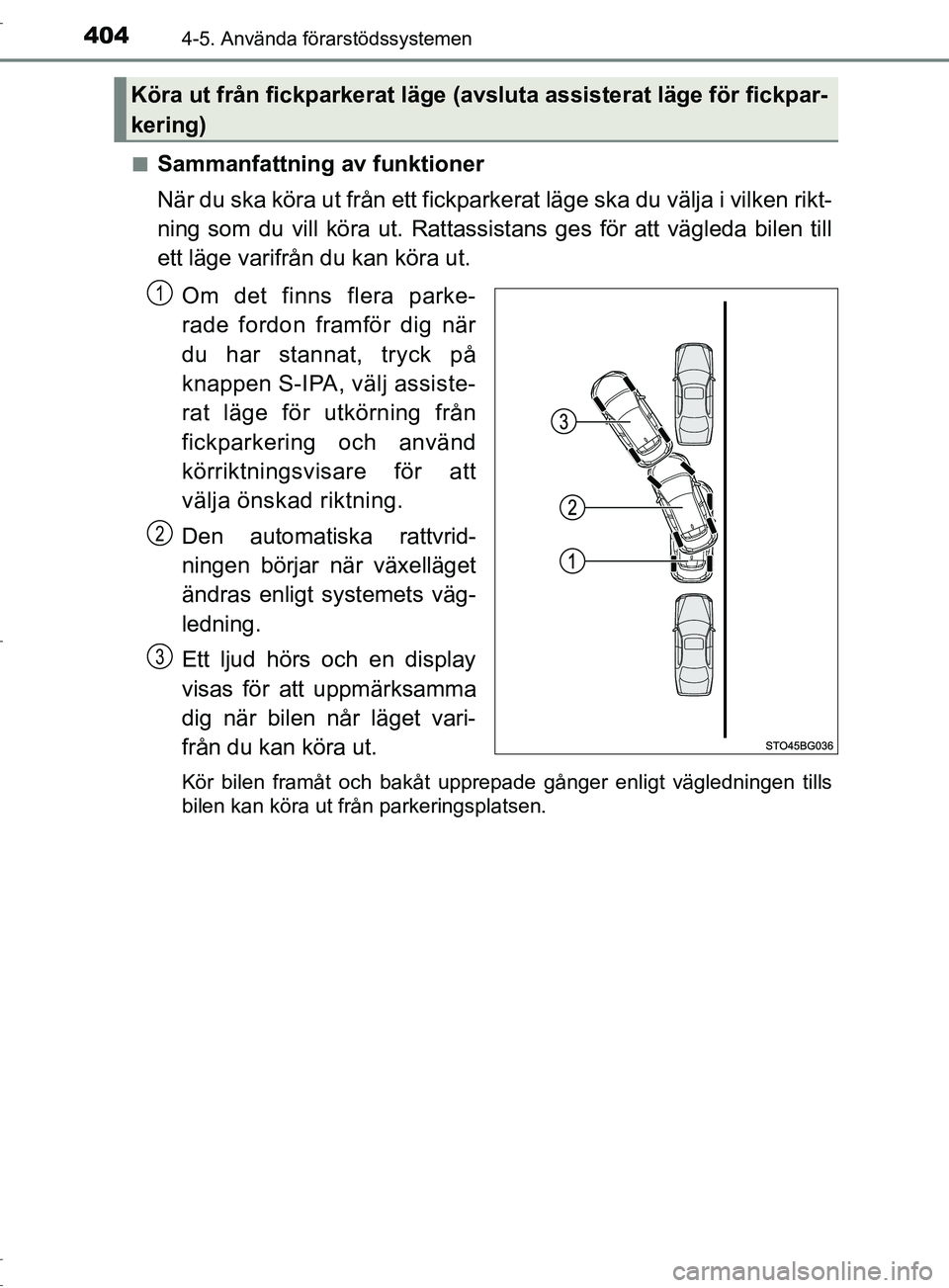

Sammanfattning av funktioner
När du ska köra ut från ett fickparkerat läge ska du välja i vilken rikt-
ning som du vill köra ut. Rattassistans ges för att vägleda bilen till
ett läge varifrån du kan köra ut.
Om det finns flera parke-
rade fordon framför dig när
du har stannat, tryck på
knappen S-IPA, välj assiste-
rat läge för utkörning från
fickparkering och använd
körriktningsvisare för att
välja önskad riktning.
Den automatiska rattvrid-
ningen börjar när växelläget
ändras enligt systemets väg-
ledning.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från du kan köra ut.
Kör bilen framåt och bakåt upprepade gånger enligt vägledningen tills
bilen kan köra ut från parkeringsplatsen.
Köra ut från fickparkerat läge (avsluta assisterat läge för fickpar-
kering)
1
2
3
OM10528SE.book Page 404 Monday, November 28, 2016 2:32 PM

4054-5. Använda förarstödssystemen
4
Körning
OM10528SE■

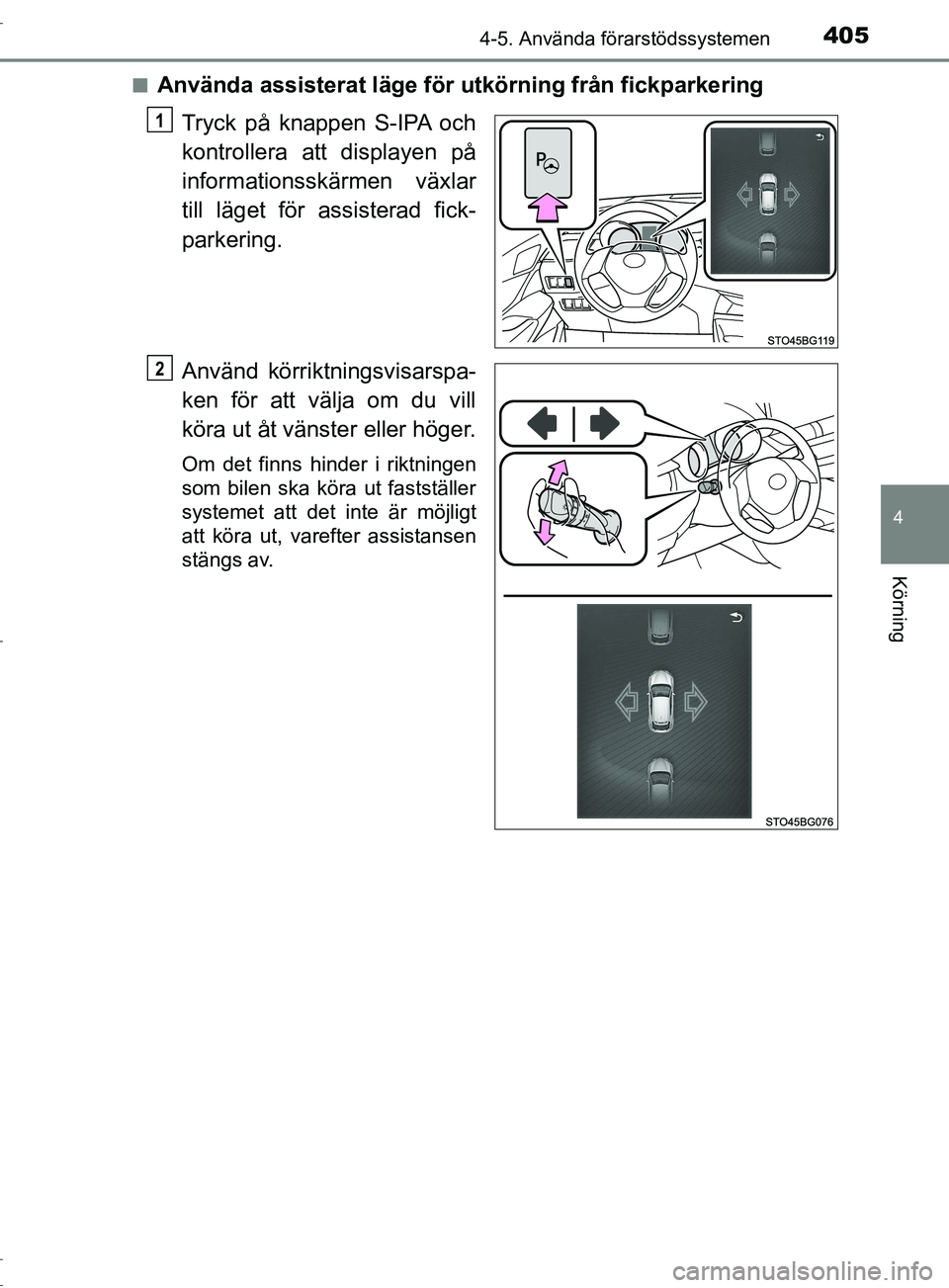

Använda assisterat läge för utkörning från fickparkering
Tryck på knappen S-IPA och
kontrollera att displayen på
informationsskärmen växlar
till läget för assisterad fick-
parkering.
Använd körriktningsvisarspa-
ken för att välja om du vill
köra ut åt vänster eller höger.
Om det finns hinder i riktningen
som bilen ska köra ut fastställer
systemet att det inte är möjligt
att köra ut, varefter assistansen
stängs av.
1
2
OM10528SE.book Page 405 Monday, November 28, 2016 2:32 PM

4064-5. Använda förarstödssystemen
OM10528SE

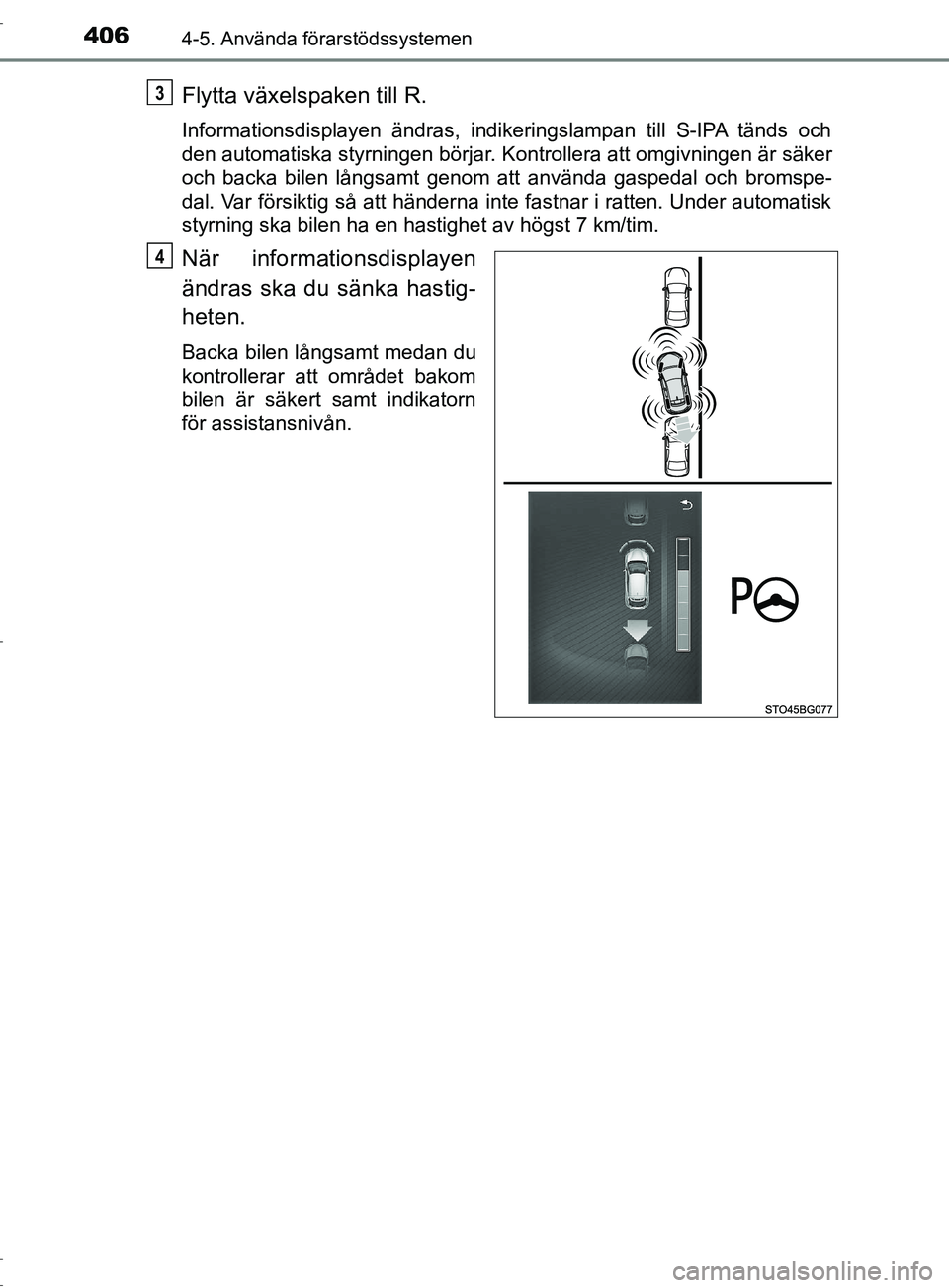

Flytta växelspaken till R.
Informationsdisplayen ändras, indikeringslampan till S-IPA tänds och
den automatiska styrningen börjar. Kontrollera att omgivningen är säker
och backa bilen långsamt genom att använda gaspedal och bromspe-
dal. Var försiktig så att händerna inte fastnar i ratten. Under automatisk
styrning ska bilen ha en hastighet av högst 7 km/tim.
När informationsdisplayen
ändras ska du sänka hastig-
heten.
Backa bilen långsamt medan du
kontrollerar att området bakom
bilen är säkert samt indikatorn
för assistansnivån.
3
4
OM10528SE.book Page 406 Monday, November 28, 2016 2:32 PM

4074-5. Använda förarstödssystemen
4
Körning
OM10528SE

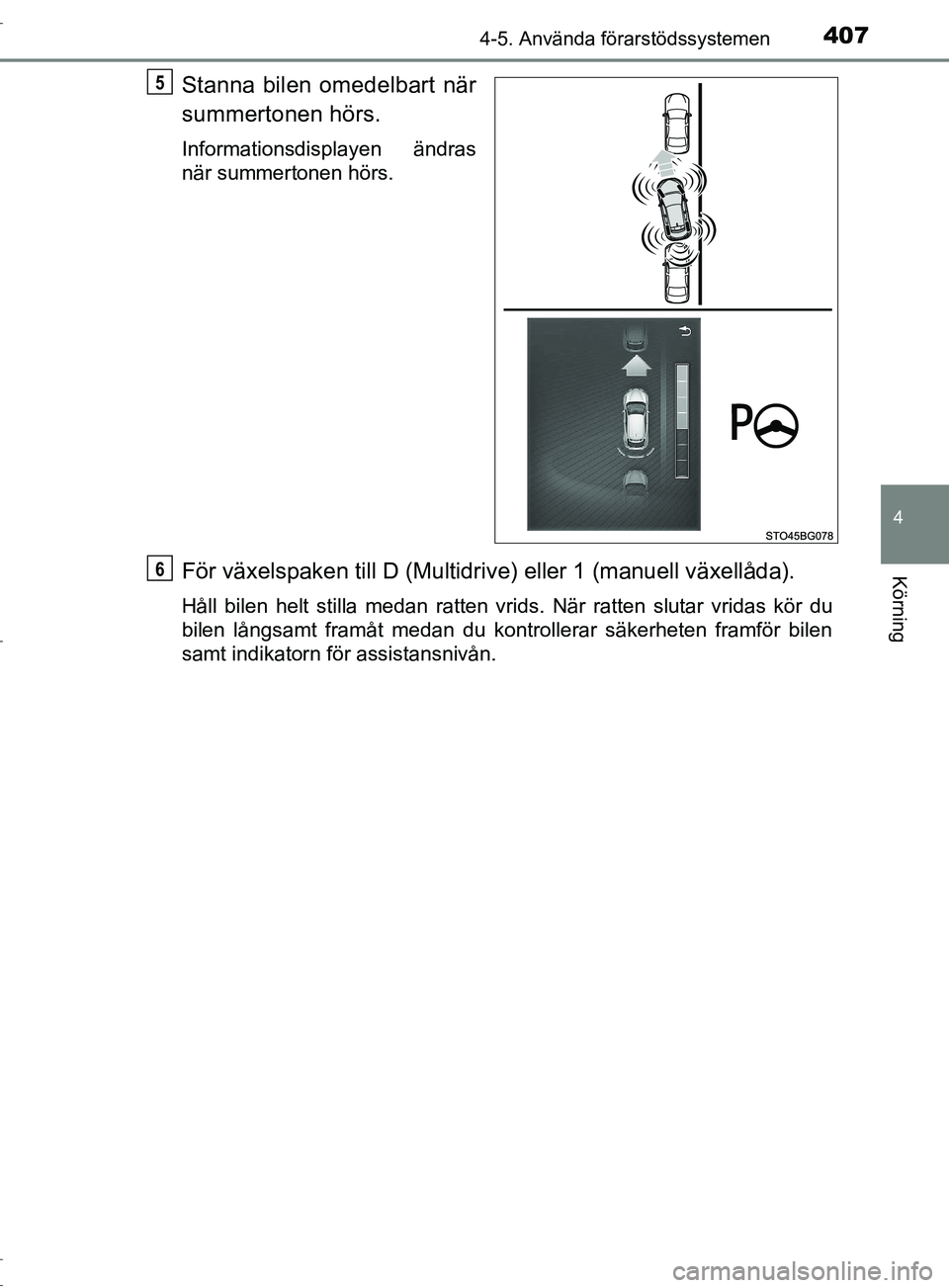

Stanna bilen omedelbart när
summertonen hörs.
Informationsdisplayen ändras
när summertonen hörs.
För växelspaken till D (Multidrive) eller 1 (manuell växellåda).
Håll bilen helt stilla medan ratten vrids. När ratten slutar vridas kör du
bilen långsamt framåt medan du kontrollerar säkerheten framför bilen
samt indikatorn för assistansnivån.
5
6
OM10528SE.book Page 407 Monday, November 28, 2016 2:32 PM

4084-5. Använda förarstödssystemen
OM10528SE

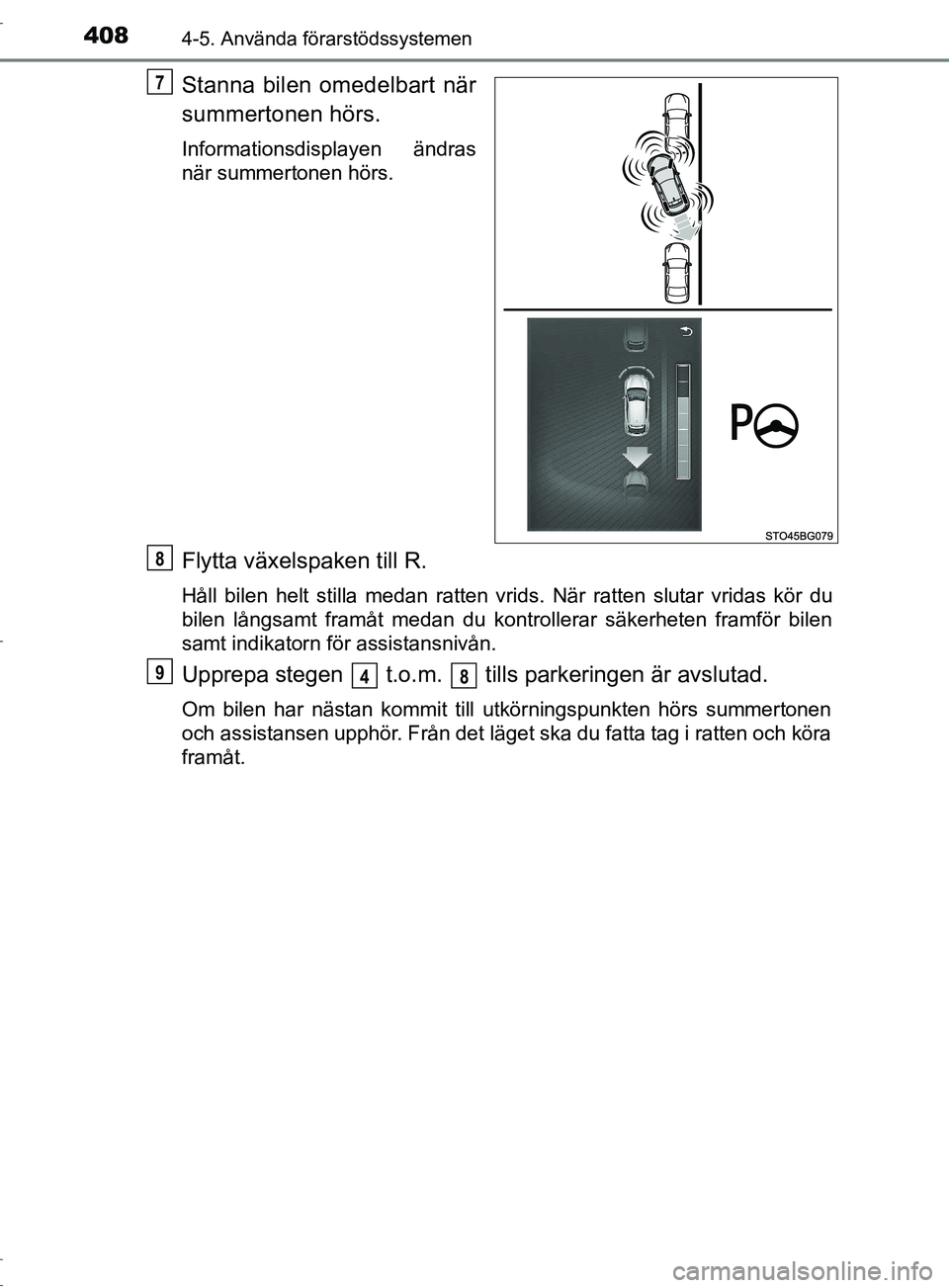

Stanna bilen omedelbart när
summertonen hörs.
Informationsdisplayen ändras
när summertonen hörs.
Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids. När ratten slutar vridas kör du
bilen långsamt framåt medan du kontrollerar säkerheten framför bilen
samt indikatorn för assistansnivån.
Upprepa stegen t.o.m. tills parkeringen är avslutad.
Om bilen har nästan kommit till utkörningspunkten hörs summertonen
och assistansen upphör. Från det läget ska du fatta tag i ratten och köra
framåt.
7
8
948
OM10528SE.book Page 408 Monday, November 28, 2016 2:32 PM

4094-5. Använda förarstödssystemen
4
Körning
OM10528SE
■Läge för assisterad utkörn ing från fickparkering
● Om föraren, under assistans, fastställer att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör assistansen i det läget.
● Assistansen kan inte användas om inga bilar är parkerade framför dig, eller om
utrymmet mellan din bils front och framförvarande parkerat fordon är för stort.
● När du använder det assisterade läget för utkörning från fickparkering beror
det på omgivningen om assistansen kan användas.
OBSERVERA
●Sensorernas avkänningsområde ( →S. 375) är begränsat. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma att köra in i ett hinder ska du stanna bilen med broms-
pedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Kontrollera säkerheten i omgivningen direkt med egna ögon när du kör till
ett läge från vilket du kan köra ut.
OM10528SE.book Page 409 Monday, November 28, 2016 2:32 PM

4104-5. Använda förarstödssystemen
OM10528SE

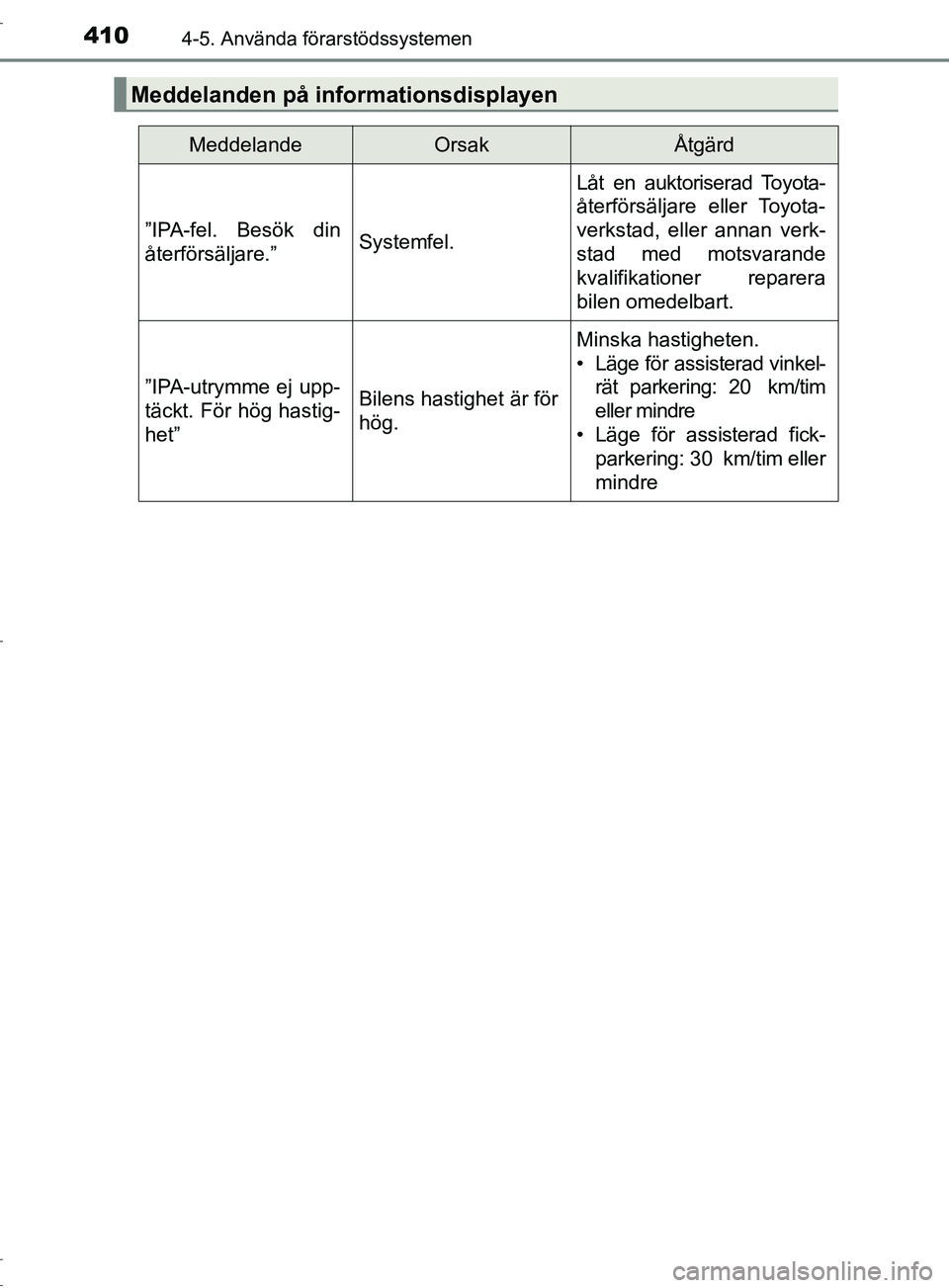

Meddelanden på informationsdisplayen
MeddelandeOrsakÅtgärd
”IPA-fel. Besök din
återförsäljare.”
Systemfel.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad, eller annan verk-
stad med motsvarande
kvalifikationer reparera
bilen omedelbart.
”IPA-utrymme ej upp-
täckt. För hög hastig-
het”
Bilens hastighet är för
hög.
Minska hastigheten.
• Läge för assisterad vinkel- rät parkering: 20 km/tim
eller mindre
• Läge för assisterad fick- parkering: 30 km/tim eller
mindre
