3814-5. Använda förarstödssystemen
4
Körning
OM10528SEOBSERVERA
■
Vid användning av Toyo tas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund av
sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning
undersöka bilen.
● Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka en funktionsstörning i sensorn.
OM10528SE.book Page 381 Monday, November 28, 2016 2:32 PM

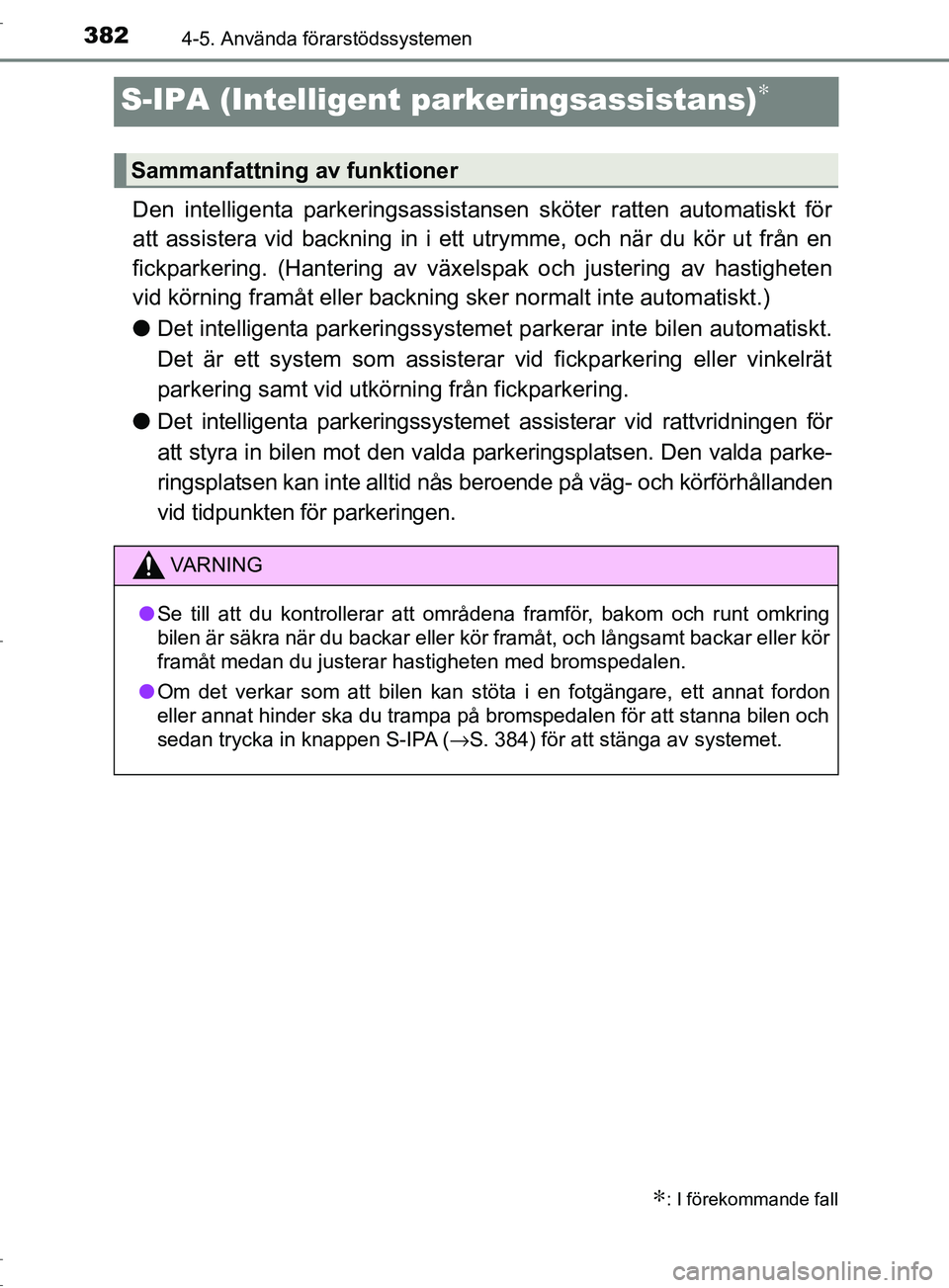

3824-5. Använda förarstödssystemen
OM10528SE
S-IPA (Intelligent parkeringsassistans)∗
Den intelligenta parkeringsassistansen sköter ratten automatiskt för
att assistera vid backning in i ett utrymme, och när du kör ut från en
fickparkering. (Hantering av växe lspak och justering av hastigheten
vid körning framåt eller backning sker normalt inte automatiskt.)
● Det intelligenta parkerin gssystemet parkerar inte bilen automatiskt.
Det är ett system som assisterar vid fickparkering eller vinkelrät
parkering samt vid utkörning från fickparkering.
● Det intelligenta parkerin gssystemet assisterar vid rattvridningen för
att styra in bilen mot den valda parkeringsplatsen. Den valda parke-
ringsplatsen kan inte alltid nås beroende på väg- och körförhållanden
vid tidpunkten för parkeringen.
∗: I förekommande fall
Sammanfattning av funktioner
VARNING
● Se till att du kontrollerar att områdena framför, bakom och runt omkring
bilen är säkra när du backar eller kör framåt, och långsamt backar eller \
kör
framåt medan du justerar hastigheten med bromspedalen.
● Om det verkar som att bilen kan stöta i en fotgängare, ett annat fordon
eller annat hinder ska du trampa på bromspedalen för att stanna bilen och
sedan trycka in knappen S-IPA ( →S. 384) för att stänga av systemet.
OM10528SE.book Page 382 Monday, November 28, 2016 2:32 PM

3834-5. Använda förarstödssystemen
4
Körning
OM10528SE

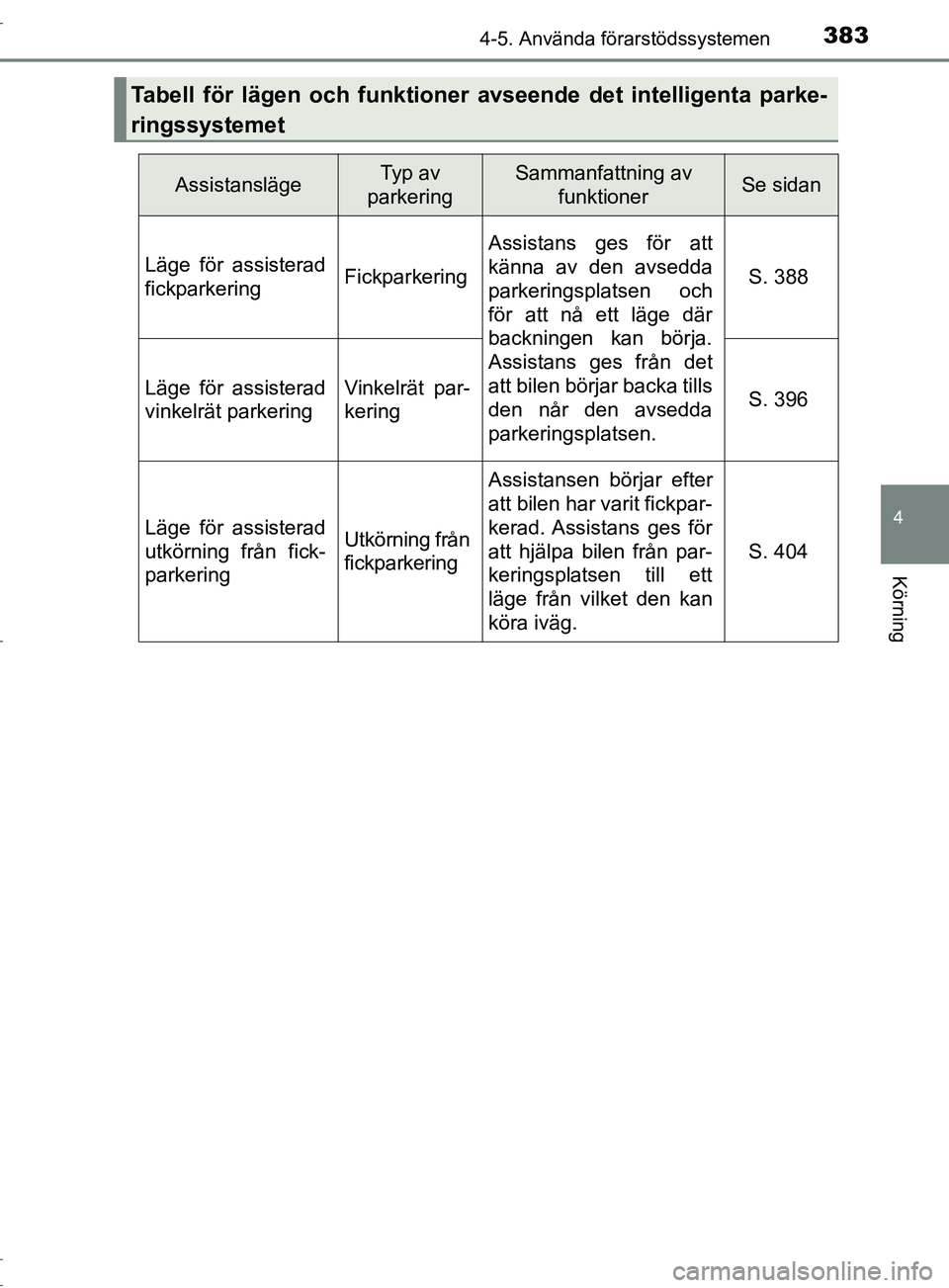

Tabell för lägen och funktioner avseende det intelligenta parke-
ringssystemet
AssistanslägeTyp av
parkeringSammanfattning av funktionerSe sidan
Läge för assisterad
fickparkeringFickparkering
Assistans ges för att
känna av den avsedda
parkeringsplatsen och
för att nå ett läge där
backningen kan börja.
Assistans ges från det
att bilen börjar backa tills
den når den avsedda
parkeringsplatsen.
S. 388
Läge för assisterad
vinkelrät parkeringVinkelrät par-
keringS. 396
Läge för assisterad
utkörning från fick-
parkeringUtkörning från
fickparkering
Assistansen börjar efter
att bilen har varit fickpar-
kerad. Assistans ges för
att hjälpa bilen från par-
keringsplatsen till ett
läge från vilket den kan
köra iväg.
S. 404
OM10528SE.book Page 383 Monday, November 28, 2016 2:32 PM

3844-5. Använda förarstödssystemen
OM10528SE

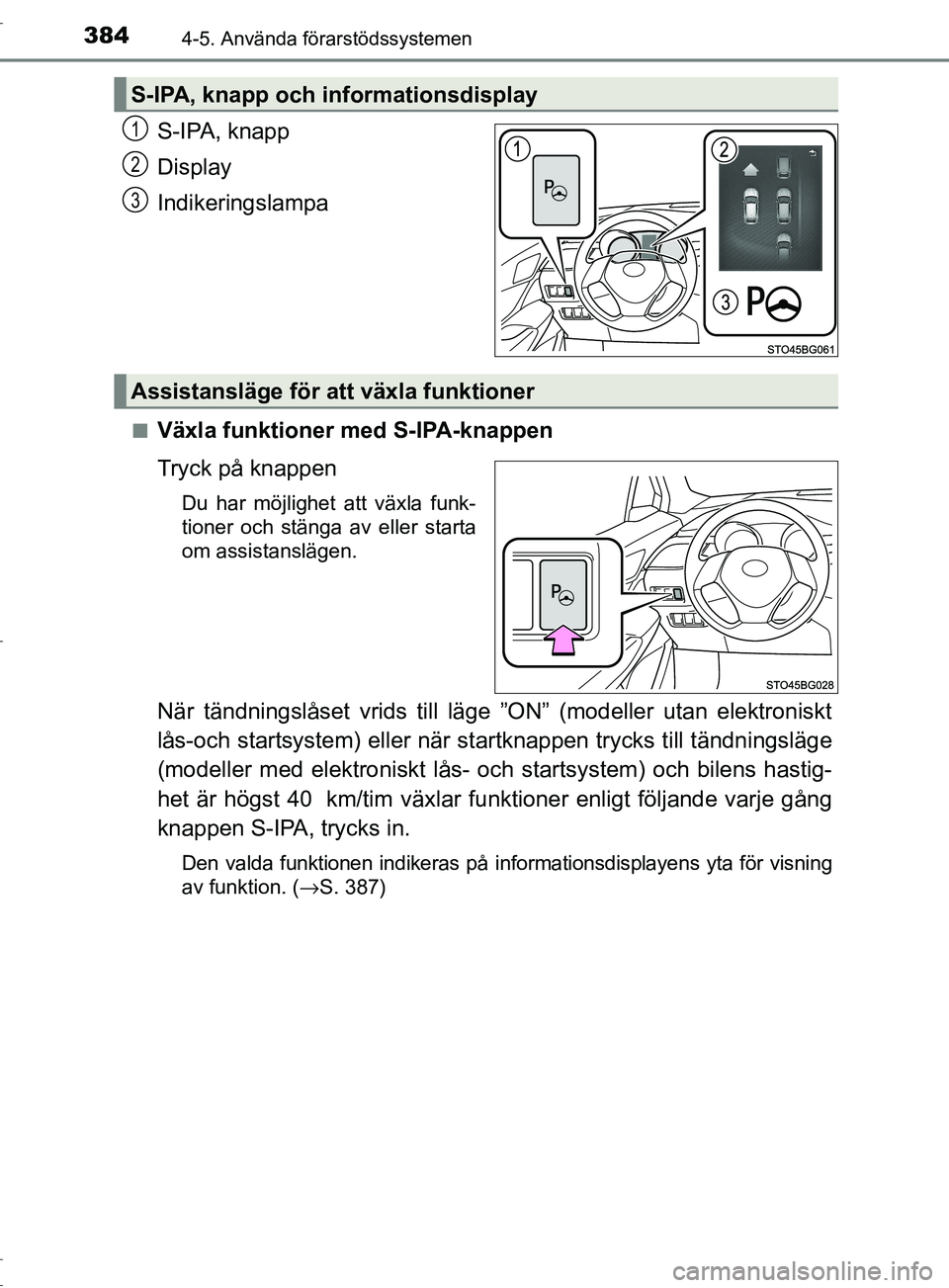

S-IPA, knapp
Display
Indikeringslampa
■Växla funktioner med S-IPA-knappen
Tryck på knappen
Du har möjlighet att växla funk-
tioner och stänga av eller starta
om assistanslägen.
När tändningslåset vrids till läge ”ON” (modeller utan elektroniskt
lås-och startsystem) eller när startknappen trycks till tändningsläge
(modeller med elektroniskt lås- och startsystem) och bilens hastig-
het är högst 40 km/tim växlar funktioner enligt följande varje gång
knappen S-IPA, trycks in.
Den valda funktionen indikeras på informationsdisplayens yta för visning
av funktion. ( →S. 387)
S-IPA, knapp och informationsdisplay
1
2
3
Assistansläge för att växla funktioner
OM10528SE.book Page 384 Monday, November 28, 2016 2:32 PM

3854-5. Använda förarstödssystemen
4
Körning
OM10528SE■

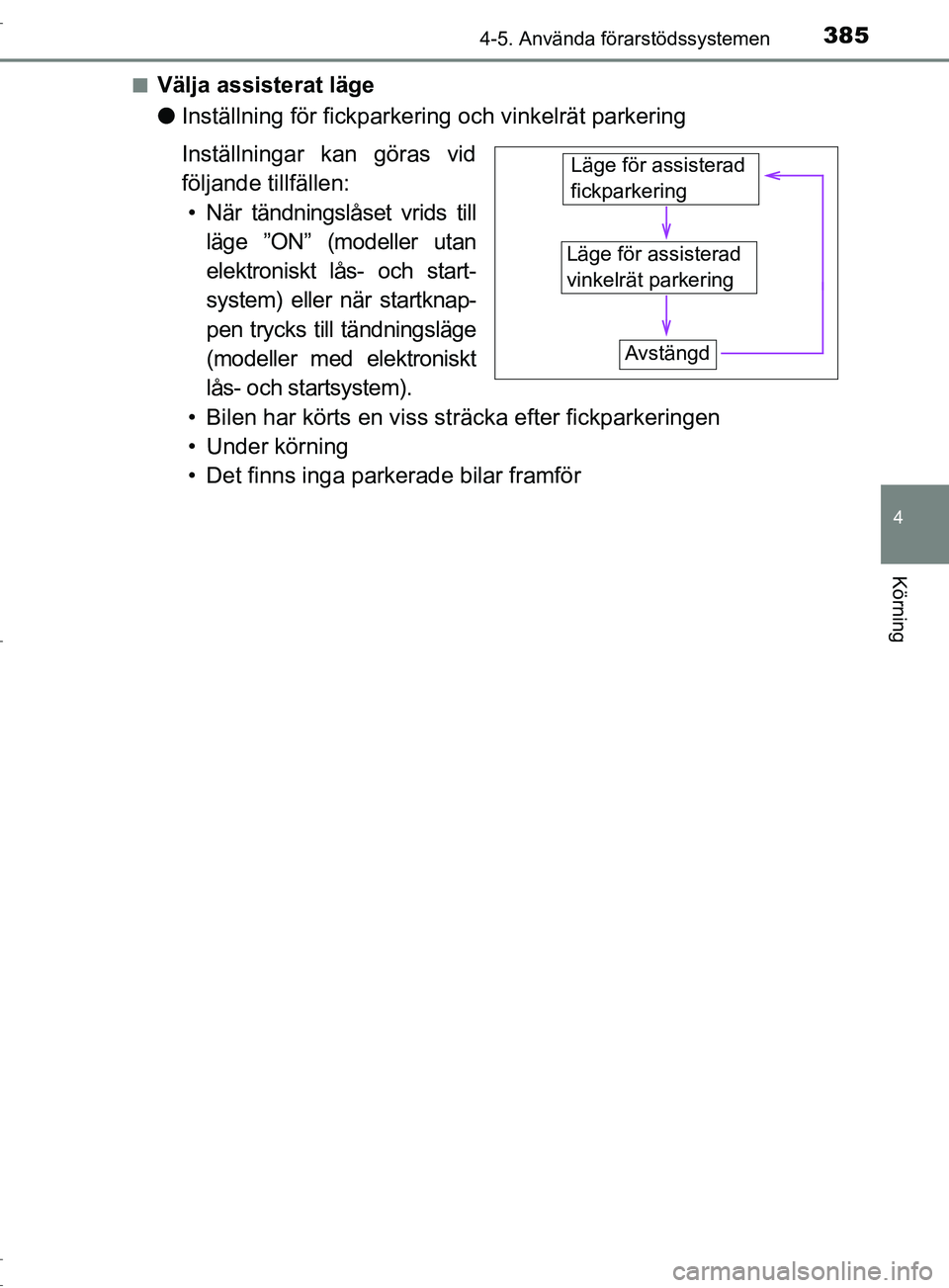

Välja assisterat läge
●
Inställning för fickparkering och vinkelrät parkering
Inställningar kan göras vid
följande tillfällen:
• När tändningslåset vrids till läge ”ON” (modeller utan
elektroniskt lås- och start-
system) eller när startknap-
pen trycks till tändningsläge
(modeller med elektroniskt
lås- och startsystem).
• Bilen har körts en viss st räcka efter fickparkeringen
• Under körning
• Det finns inga parkerade bilar framför
Läge för assisterad
vinkelrät parkering Läge för assisterad
fickparkering
Avstängd
OM10528SE.book Page 385 Monday, November 28, 2016 2:32 PM

3864-5. Använda förarstödssystemen
OM10528SE

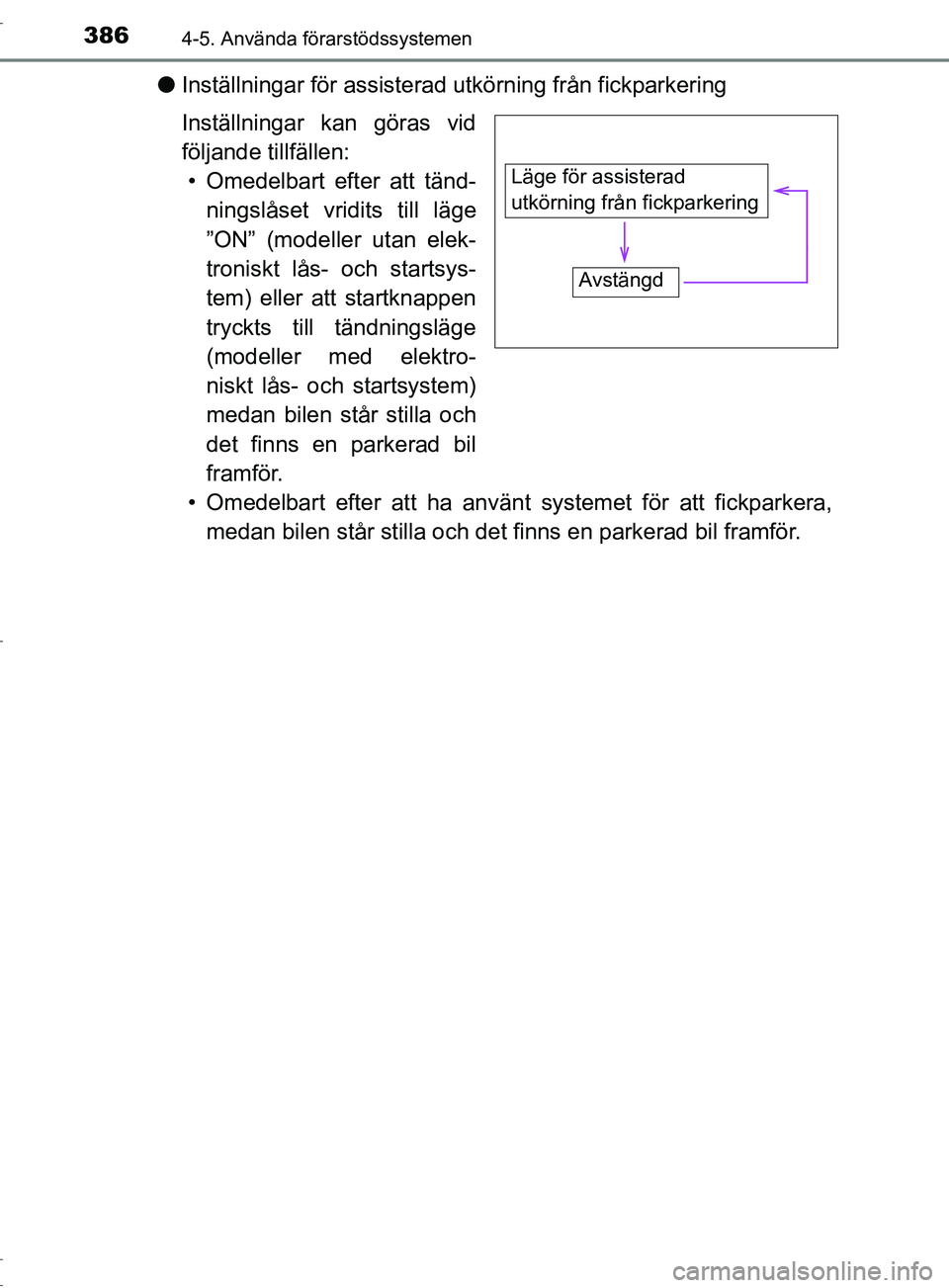

●Inställningar för assisterad utkörning från fickparkering
Inställningar kan göras vid
följande tillfällen:
• Omedelbart efter att tänd- ningslåset vridits till läge
”ON” (modeller utan elek-
troniskt lås- och startsys-
tem) eller att startknappen
tryckts till tändningsläge
(modeller med elektro-
niskt lås- och startsystem)
medan bilen står stilla och
det finns en parkerad bil
framför.
• Omedelbart efter att ha använt systemet för att fickparkera, medan bilen står stilla och det finns en parkerad bil framför.
Läge för assisterad
utkörning från fickparkering
Avstängd
OM10528SE.book Page 386 Monday, November 28, 2016 2:32 PM

3874-5. Använda förarstödssystemen
4
Körning
OM10528SE

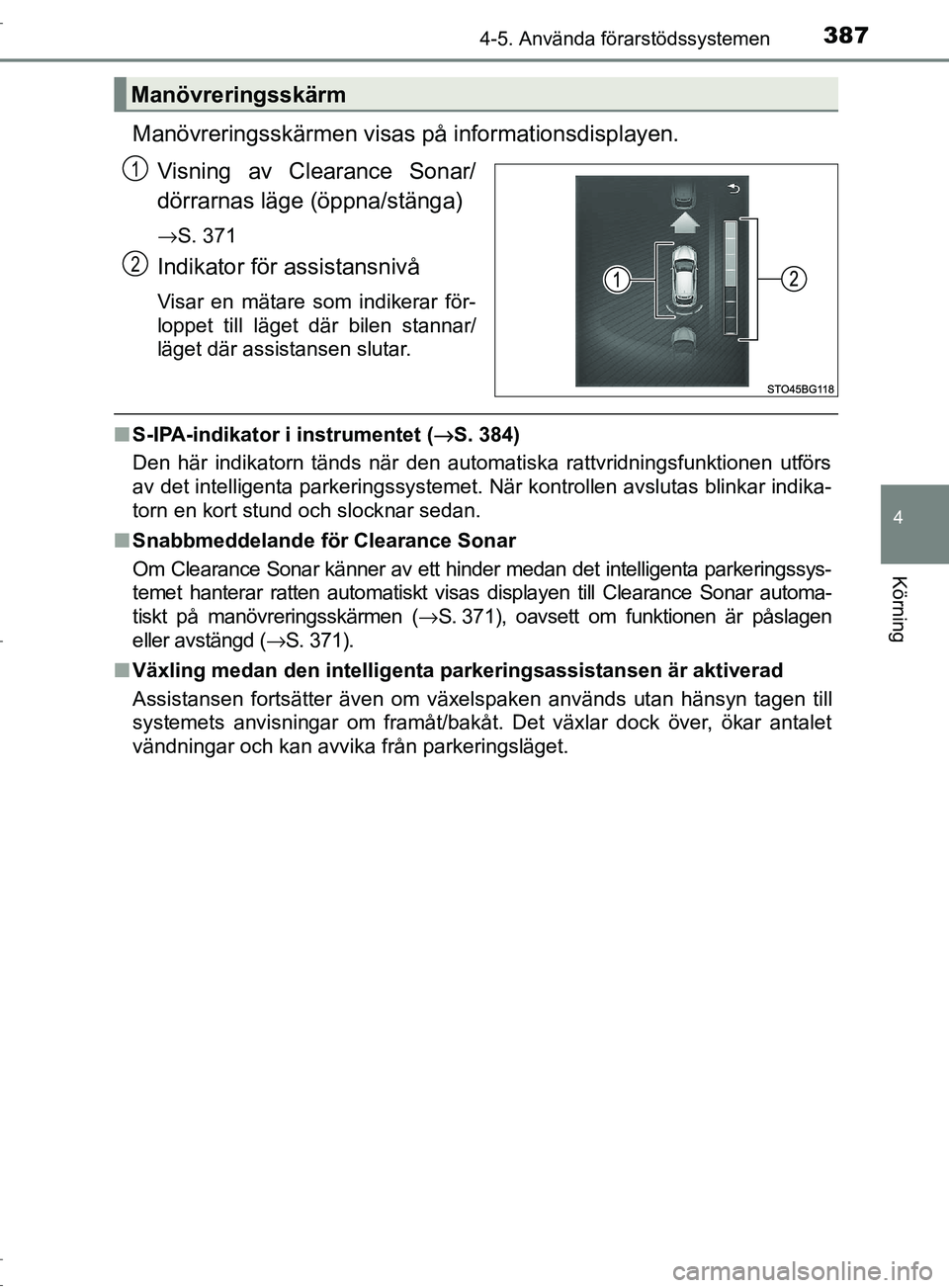

Manövreringsskärmen visas på informationsdisplayen.
Visning av Clearance Sonar/
dörrarnas läge (öppna/stänga)
→S. 371
Indikator för assistansnivå
Visar en mätare som indikerar för-
loppet till läget där bilen stannar/
läget där assistansen slutar.
■ S-IPA-indikator i instrumentet (→S. 384)
Den här indikatorn tänds när den automatiska rattvridningsfunktionen utförs
av det intelligenta parkeringssystemet. När kontrollen avslutas blinkar indika-
torn en kort stund och slocknar sedan.
■ Snabbmeddelande för Clearance Sonar
Om Clearance Sonar känner av ett hinder medan det intelligenta parkeringssys-
temet hanterar ratten automatiskt visas displayen till Clearance Sonar automa-
tiskt på manövreringsskärmen ( →S. 371), oavsett om funktionen är påslagen
eller avstängd ( →S. 371).
■ Växling medan den intelligenta parkeringsassistansen är aktiverad
Assistansen fortsätter även om växelspaken används utan hänsyn tagen till
systemets anvisningar om framåt/bakåt. Det växlar dock över, ökar antalet
vändningar och kan avvika från parkeringsläget.
Manövreringsskärm
1
2
OM10528SE.book Page 387 Monday, November 28, 2016 2:32 PM

3884-5. Använda förarstödssystemen
OM10528SE■

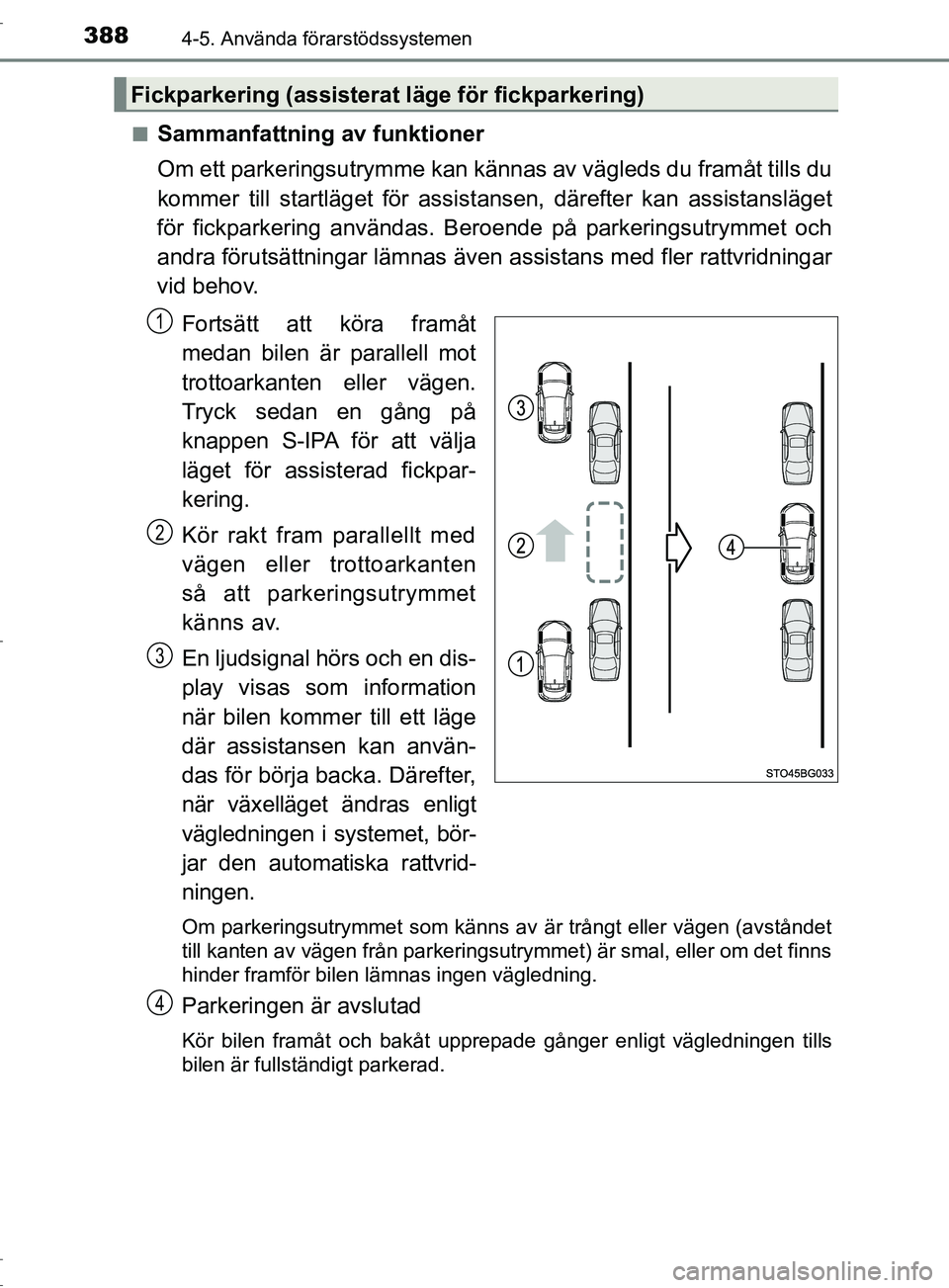

Sammanfattning av funktioner
Om ett parkeringsutrymme kan kännas av vägleds du
framåt tills du
kommer till startläget för assist ansen, därefter kan assistansläget
för fickparkering användas. Beroende på parkeringsutrymmet och
andra förutsättningar lämnas även assistans med fler rattvridningar
vid behov.
Fortsätt att köra framåt
medan bilen är parallell mot
trottoarkanten eller vägen.
Tryck sedan en gång på
knappen S-IPA för att välja
läget för assisterad fickpar-
kering.
Kör rakt fram parallellt med
vägen eller trottoarkanten
så att parkeringsutrymmet
känns av.
En ljudsignal hörs och en dis-
play visas som information
när bilen kommer till ett läge
där assistansen kan använ-
das för börja backa. Därefter,
när växelläget ändras enligt
vägledningen i systemet, bör-
jar den automatiska rattvrid-
ningen.
Om parkeringsutrymmet som känns av är trångt eller vägen (avståndet
till kanten av vägen från parkeringsutrymmet) är smal, eller om det finns
hinder framför bilen lämnas ingen vägledning.
Parkeringen är avslutad
Kör bilen framåt och bakåt upprepade gånger enligt vägledningen tills
bilen är fullständigt parkerad.
Fickparkering (assisterat läge för fickparkering)
1
2
3
4
OM10528SE.book Page 388 Monday, November 28, 2016 2:32 PM

3894-5. Använda förarstödssystemen
4
Körning
OM10528SE■

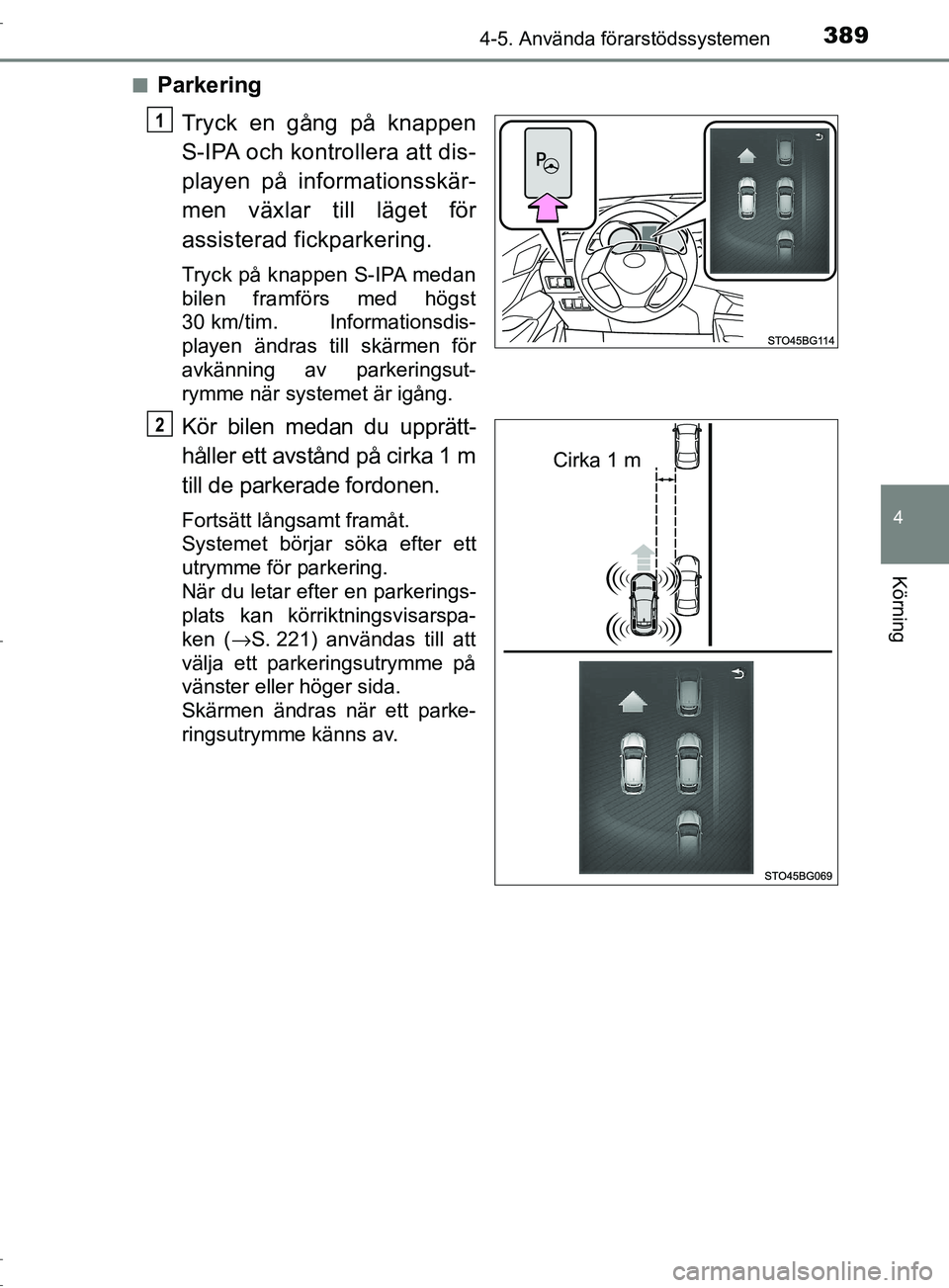

Parkering
Tryck en gång på knappen
S-IPA och kontrollera att dis-
playen på informationsskär-
men växlar till läget för
assisterad fickparkering.
Tryck på knappen S-IPA medan
bilen framförs med högst
30 km/tim. Informationsdis-
playen ändras till skärmen för
avkänning av parkeringsut-
rymme när systemet är igång.
Kör bilen medan du upprätt-
håller ett avstånd på cirka 1 m
till de parkerade fordonen.
Fortsätt långsamt framåt.
Systemet börjar söka efter ett
utrymme för parkering.
När du letar efter en parkerings-
plats kan körriktningsvisarspa-
ken ( →S. 221) användas till att
välja ett parkeringsutrymme på
vänster eller höger sida.
Skärmen ändras när ett parke-
ringsutrymme känns av.
1
Cirka 1 m
2
OM10528SE.book Page 389 Monday, November 28, 2016 2:32 PM

3904-5. Använda förarstödssystemen
OM10528SE

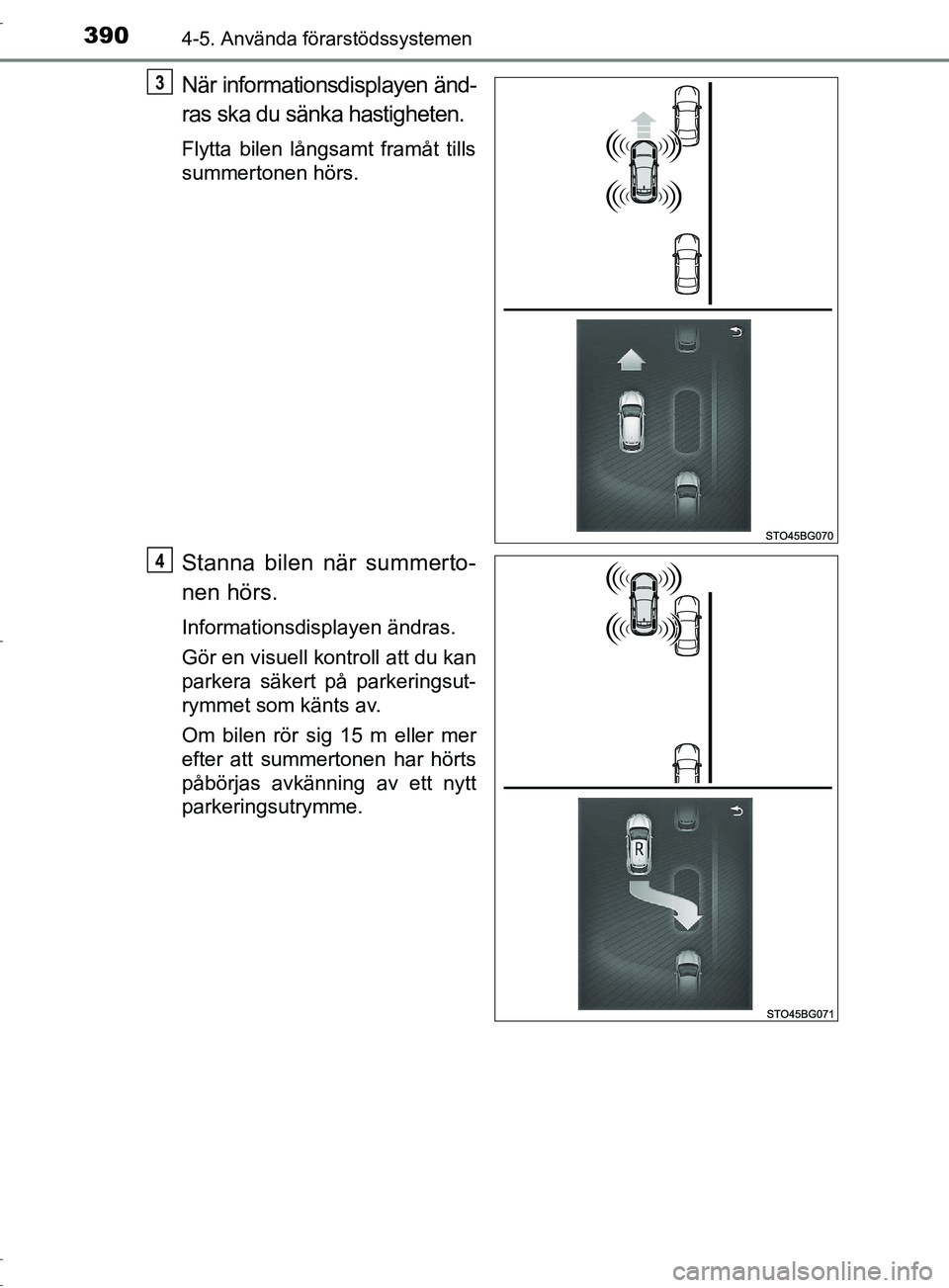

När informationsdisplayen änd-
ras ska du sänka hastigheten.
Flytta bilen långsamt framåt tills
summertonen hörs.
Stanna bilen när summerto-
nen hörs.
Informationsdisplayen ändras.
Gör en visuell kontroll att du kan
parkera säkert på parkeringsut-
rymmet som känts av.
Om bilen rör sig 15 m eller mer
efter att summertonen har hörts
påbörjas avkänning av ett nytt
parkeringsutrymme.
3
4
