Page 291 of 775

2904-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

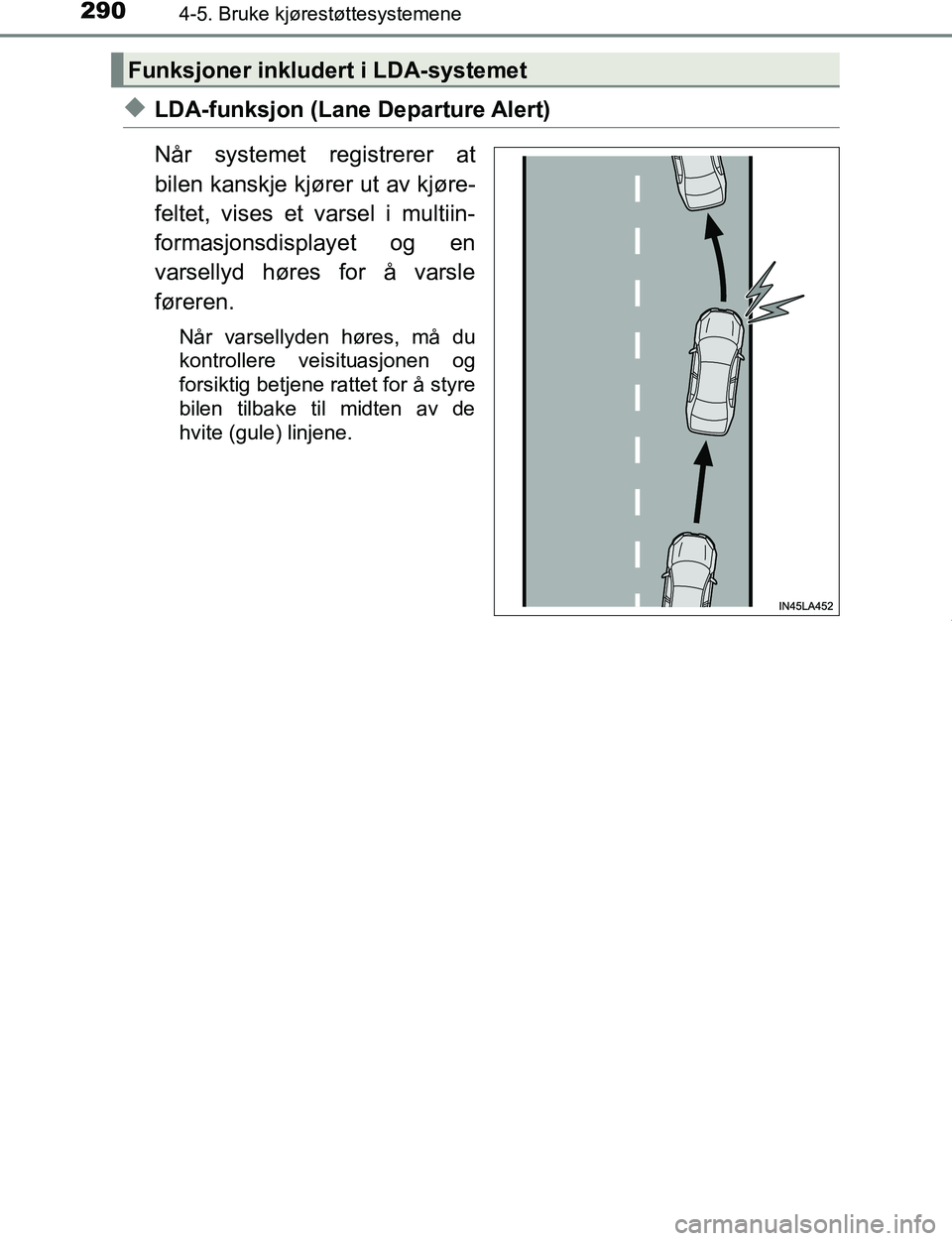

uLDA-funksjon (Lane Departure Alert)
Når systemet registrerer at
bilen kanskje kjører ut av kjøre-
feltet, vises et varsel i multiin-
formasjonsdisplayet og en
varsellyd høres for å varsle
føreren.
Når varsellyden høres, må du
kontrollere veisituasjonen og
forsiktig betjene rattet for å styre
bilen tilbake til midten av de
hvite (gule) linjene.
Funksjoner inkludert i LDA-systemet
OM10528NO.book Page 290 Tuesday, February 28, 2017 9:45 AM
Page 292 of 775

2914-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO

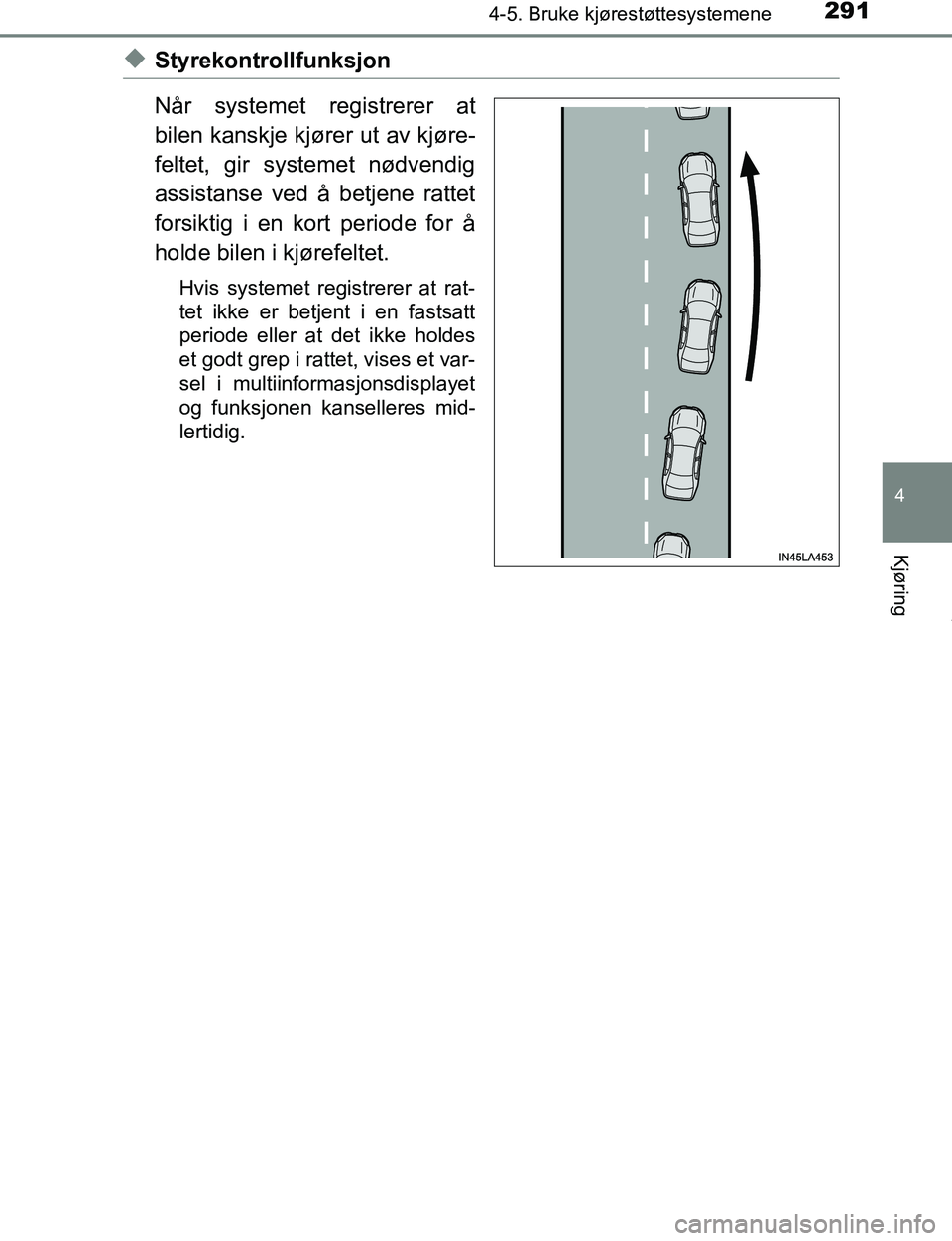

uStyrekontrollfunksjon
Når systemet registrerer at
bilen kanskje kjører ut av kjøre-
feltet, gir systemet nødvendig
assistanse ved å betjene rattet
forsiktig i en kort periode for å
holde bilen i kjørefeltet.
Hvis systemet registrerer at rat-
tet ikke er betjent i en fastsatt
periode eller at det ikke holdes
et godt grep i rattet, vises et var-
sel i multiinformasjonsdisplayet
og funksjonen kanselleres mid-
lertidig.
OM10528NO.book Page 291 Tuesday, February 28, 2017 9:45 AM
Page 293 of 775

2924-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

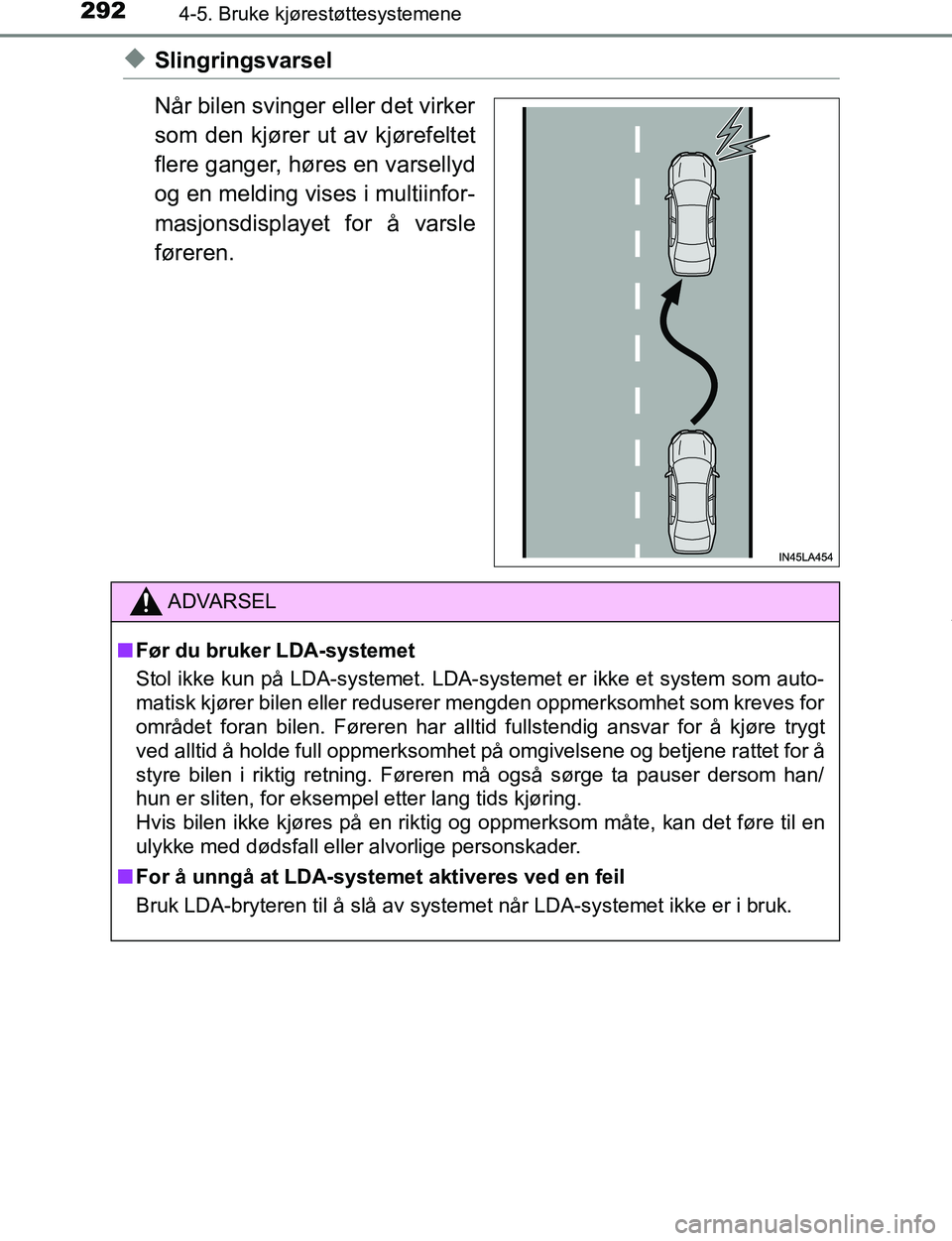

uSlingringsvarsel
Når bilen svinger eller det virker
som den kjører ut av kjørefeltet
flere ganger, høres en varsellyd
og en melding vises i multiinfor-
masjonsdisplayet for å varsle
føreren.
ADVARSEL
n Før du bruker LDA-systemet
Stol ikke kun på LDA-systemet. LDA-systemet er ikke et system som auto-
matisk kjører bilen eller reduserer mengden oppmerksomhet som kreves for
området foran bilen. Føreren har alltid fullstendig ansvar for å kjøre trygt
ved alltid å holde full oppmerksomhet på omgivelsene og betjene rattet for å
styre bilen i riktig retning. Føreren må også sørge ta pauser dersom han/
hun er sliten, for eksempel etter lang tids kjøring.
Hvis bilen ikke kjøres på en riktig og oppmerksom måte, kan det føre til en
ulykke med dødsfall eller alvorlige personskader.
n For å unngå at LDA-system et aktiveres ved en feil
Bruk LDA-bryteren til å slå av systemet når LDA-systemet ikke er i bruk.
OM10528NO.book Page 292 Tuesday, February 28, 2017 9:45 AM
Page 294 of 775

2934-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO

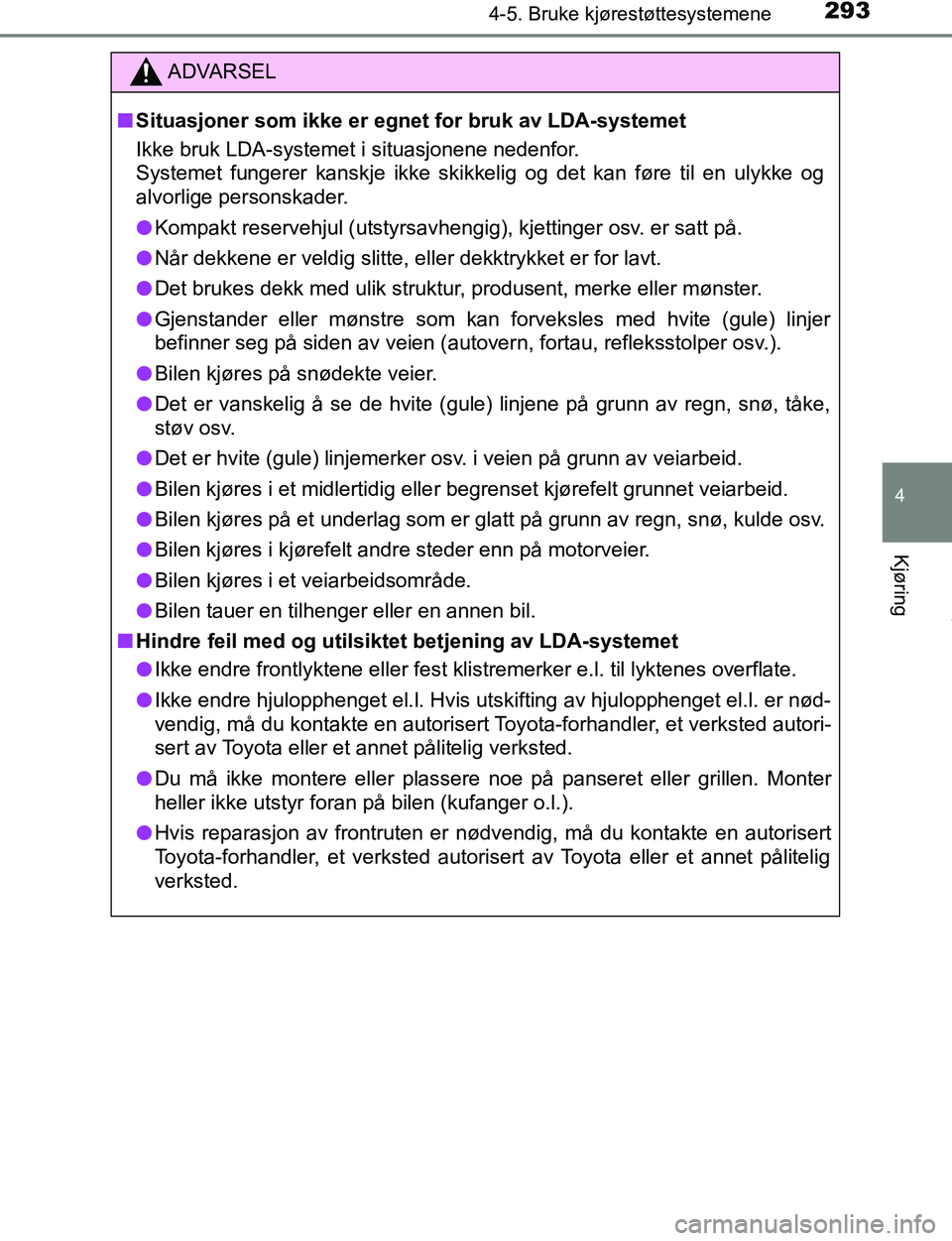

ADVARSEL
n Situasjoner som ikke er egnet for bruk av LDA-systemet
Ikke bruk LDA-systemet i situasjonene nedenfor.
Systemet fungerer kanskje ikke skikkelig og det kan føre til en ulykke og
alvorlige personskader.
l Kompakt reservehjul (utstyrsavhengig), kjettinger osv. er satt på.
l Når dekkene er veldig slitte, eller dekktrykket er for lavt.
l Det brukes dekk med ulik struktur, produsent, merke eller mønster.
l Gjenstander eller mønstre som kan forveksles med hvite (gule) linjer
befinner seg på siden av veien (autovern, fortau, refleksstolper osv.).
l Bilen kjøres på snødekte veier.
l Det er vanskelig å se de hvite (gule) linjene på grunn av regn, snø, tåke,
støv osv.
l Det er hvite (gule) linjemerker osv. i veien på grunn av veiarbeid.
l Bilen kjøres i et midlertidig eller begrenset kjørefelt grunnet veiarbeid.
l Bilen kjøres på et underlag som er glatt på grunn av regn, snø, kulde osv.
l Bilen kjøres i kjørefelt andre steder enn på motorveier.
l Bilen kjøres i et veiarbeidsområde.
l Bilen tauer en tilhenger eller en annen bil.
n Hindre feil med og utilsiktet betjening av LDA-systemet
l Ikke endre frontlyktene eller fest klistremerker e.l. til lyktenes overflate.
l Ikke endre hjulopphenget el.l. Hvis utskifting av hjulopphenget el.l. er nød-
vendig, må du kontakte en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
l Du må ikke montere eller plassere noe på panseret eller grillen. Monter
heller ikke utstyr foran på bilen (kufanger o.l.).
l Hvis reparasjon av frontruten er nødvendig, må du kontakte en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
OM10528NO.book Page 293 Tuesday, February 28, 2017 9:45 AM
Page 295 of 775

2944-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

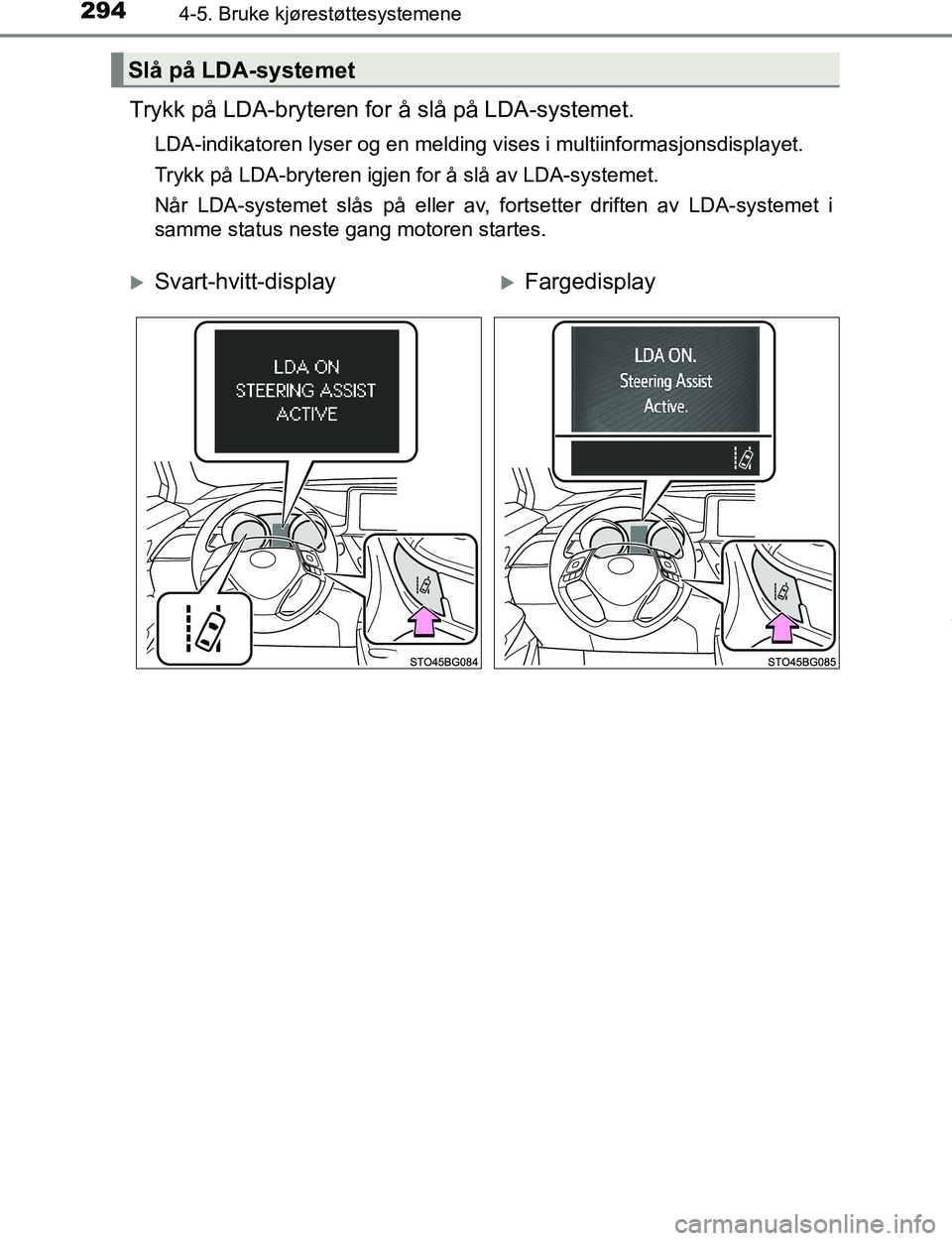

Trykk på LDA-bryteren for å slå på LDA-systemet.
LDA-indikatoren lyser og en melding vises i multiinformasjonsdisplayet.
Trykk på LDA-bryteren igjen for å slå av LDA-systemet.
Når LDA-systemet slås på eller av, fortsetter driften av LDA-systemet i
samme status neste gang motoren startes.
Slå på LDA-systemet
Svart-hvitt-displayFargedisplay
OM10528NO.book Page 294 Tuesday, February 28, 2017 9:45 AM
Page 296 of 775

2954-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO

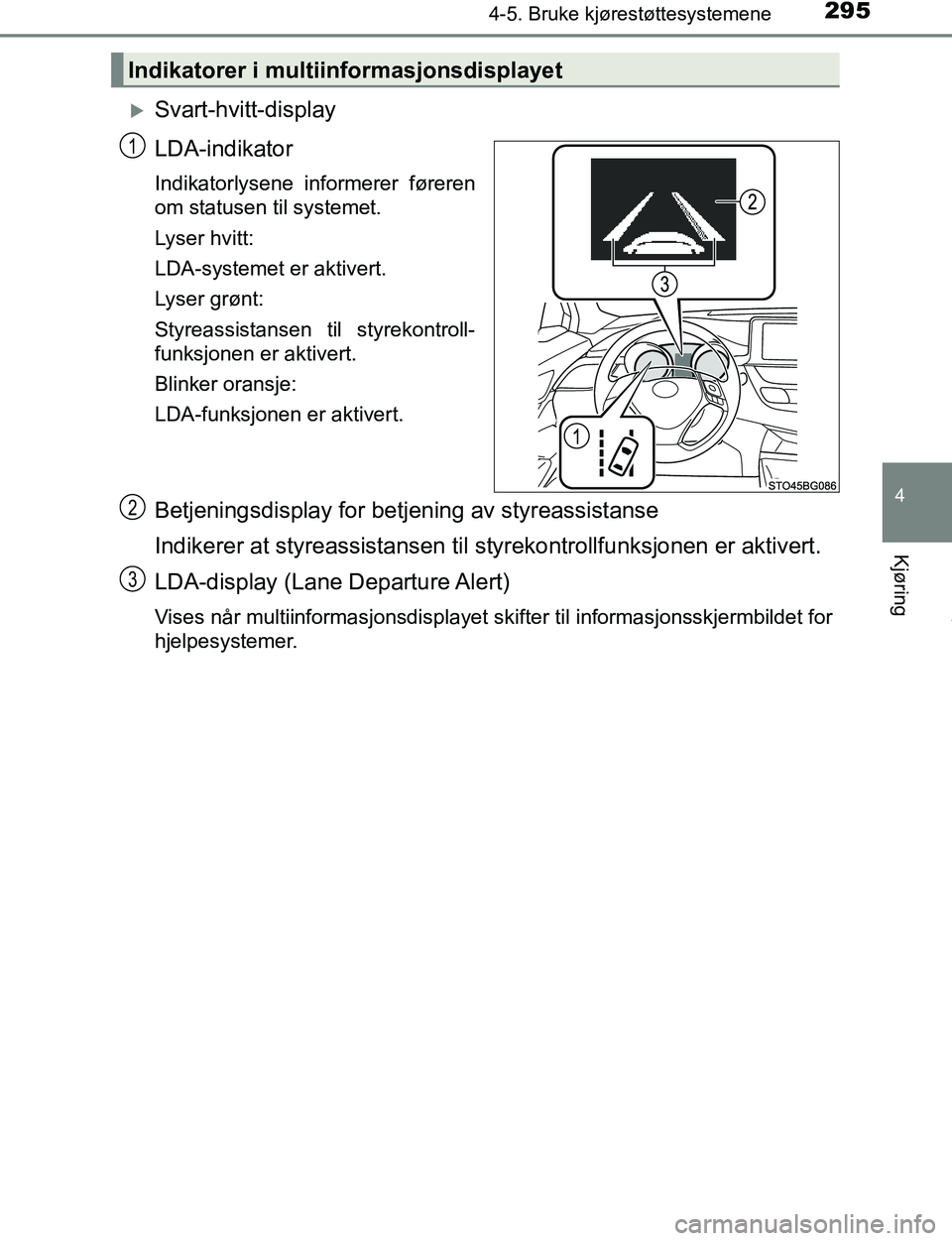

Svart-hvitt-display
LDA-indikator
Indikatorlysene informerer føreren
om statusen til systemet.
Lyser hvitt:
LDA-systemet er aktivert.
Lyser grønt:
Styreassistansen til styrekontroll-
funksjonen er aktivert.
Blinker oransje:
LDA-funksjonen er aktivert.
Betjeningsdisplay for betjening av styreassistanse
Indikerer at styreassistansen til st yrekontrollfunksjonen er aktivert.
LDA-display (Lane Departure Alert)
Vises når multiinformasjonsdisplayet skifter til informasjonsskjermbildet for
hjelpesystemer.
Indikatorer i multiinformasjonsdisplayet
1
2
3
OM10528NO.book Page 295 Tuesday, February 28, 2017 9:45 AM
Page 297 of 775

2964-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

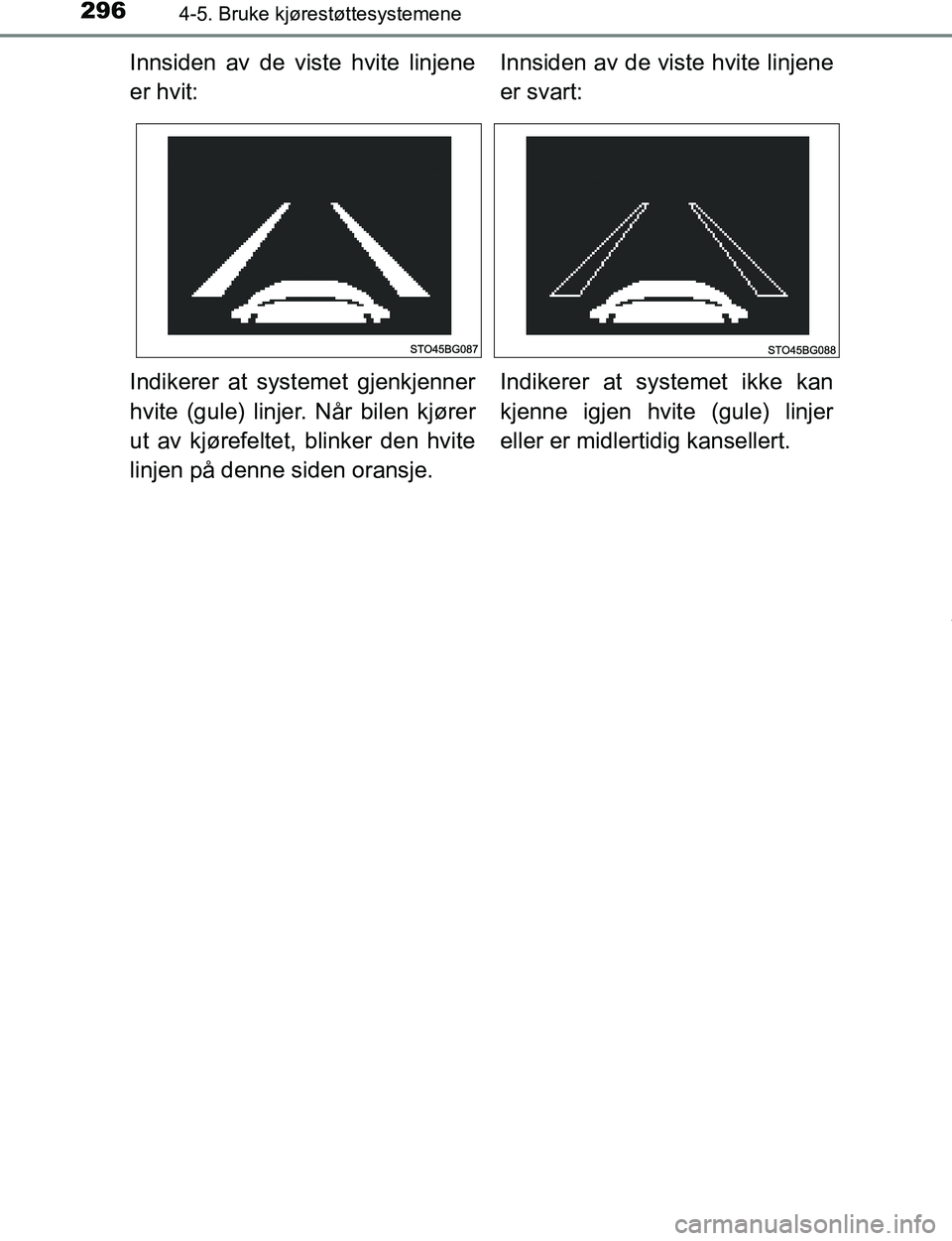

Innsiden av de viste hvite linjene
er hvit:Innsiden av de viste hvite linjene
er svart:
Indikerer at syst emet gjenkjenner
hvite (gule) linjer. Når bilen kjører
ut av kjørefeltet, blinker den hvite
linjen på denne siden oransje. Indikerer at systemet ikke kan
kjenne igjen hvite (gule) linjer
eller er midlertidig kansellert.
OM10528NO.book Page 296 Tuesday, February 28, 2017 9:45 AM
Page 298 of 775

2974-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO

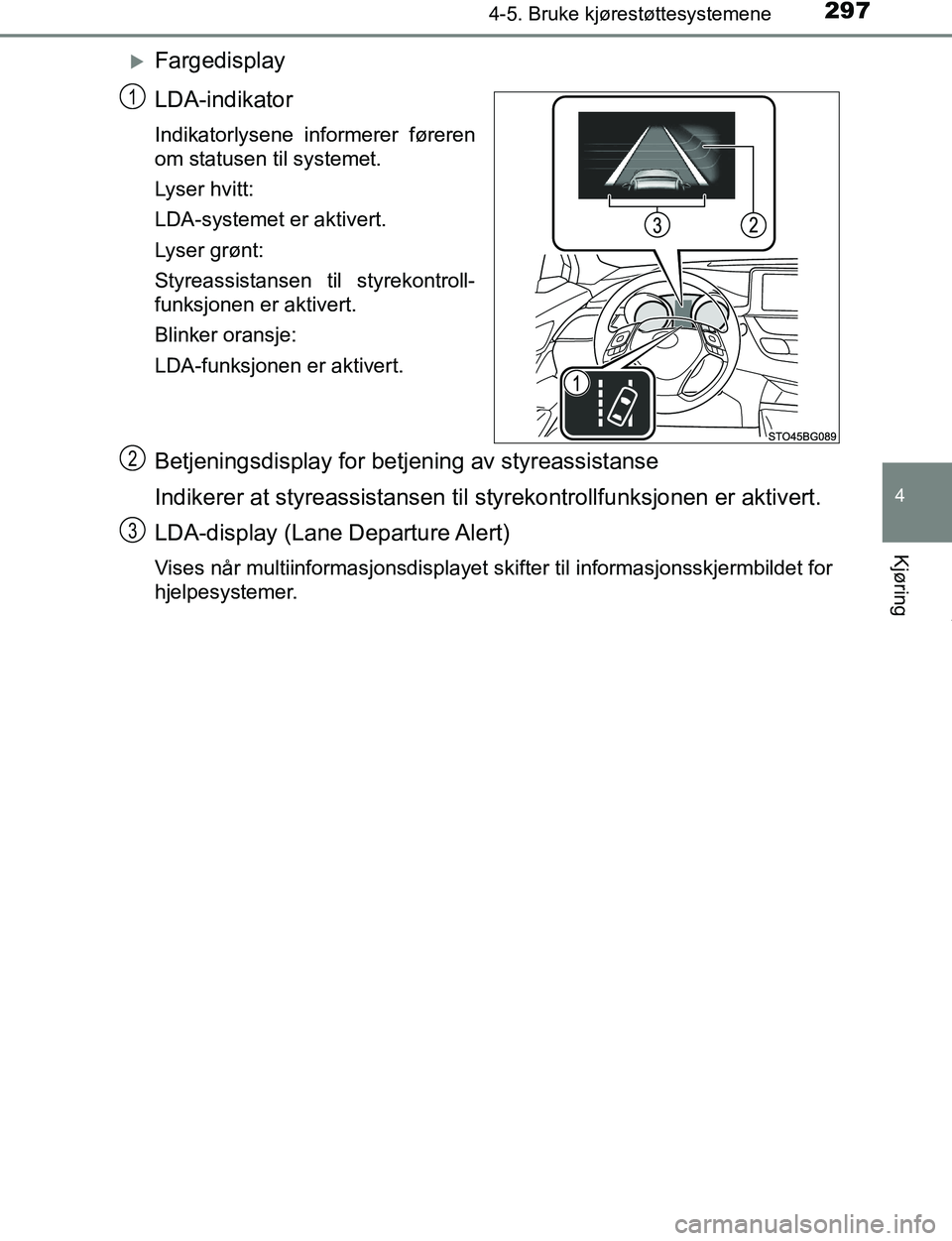

Fargedisplay
LDA-indikator
Indikatorlysene informerer føreren
om statusen til systemet.
Lyser hvitt:
LDA-systemet er aktivert.
Lyser grønt:
Styreassistansen til styrekontroll-
funksjonen er aktivert.
Blinker oransje:
LDA-funksjonen er aktivert.
Betjeningsdisplay for betjening av styreassistanse
Indikerer at styreassistansen til st yrekontrollfunksjonen er aktivert.
LDA-display (Lane Departure Alert)
Vises når multiinformasjonsdisplayet skifter til informasjonsskjermbildet for
hjelpesystemer.
1
2
3
OM10528NO.book Page 297 Tuesday, February 28, 2017 9:45 AM
Page 299 of 775

2984-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

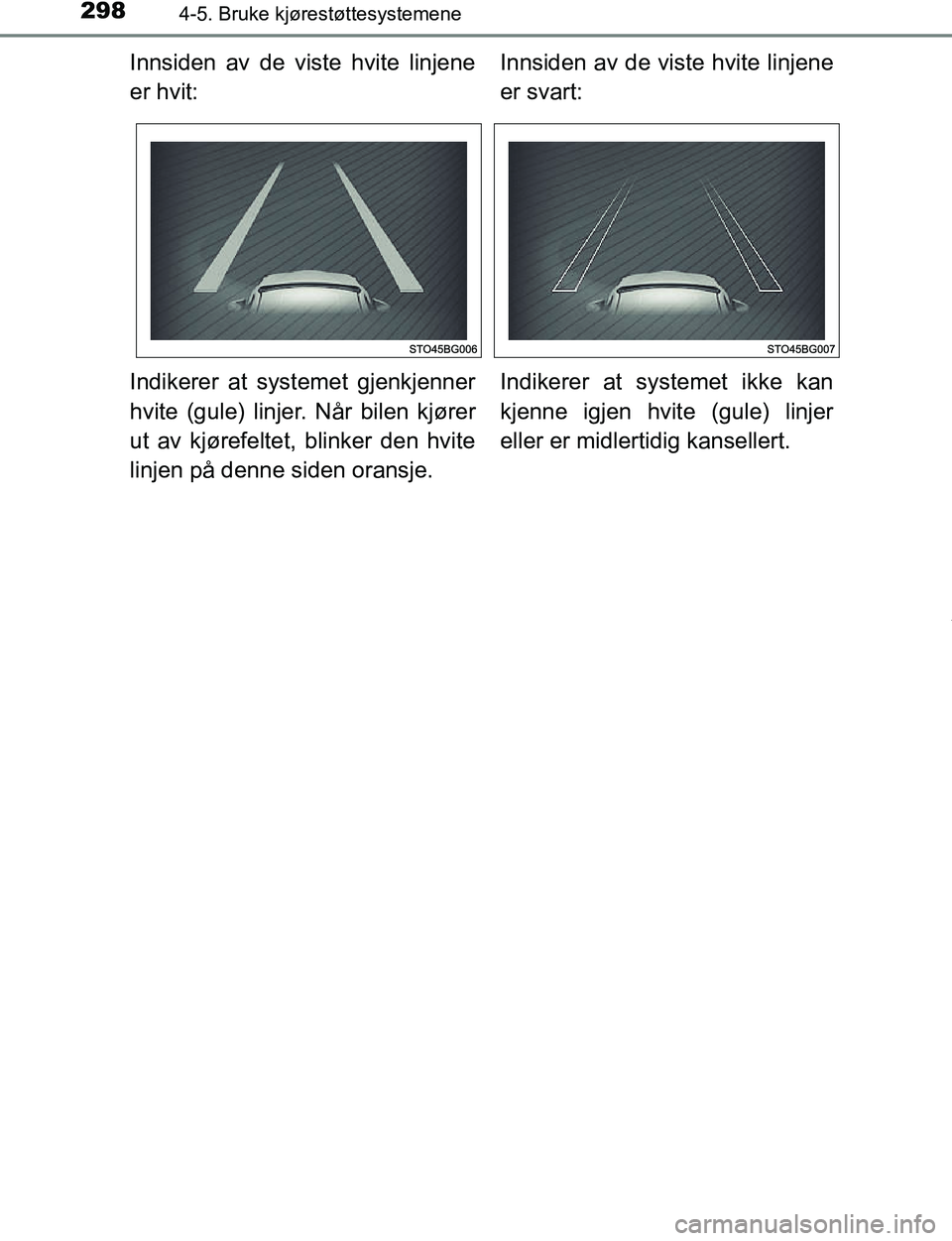

Innsiden av de viste hvite linjene
er hvit:Innsiden av de viste hvite linjene
er svart:
Indikerer at syst emet gjenkjenner
hvite (gule) linjer. Når bilen kjører
ut av kjørefeltet, blinker den hvite
linjen på denne siden oransje. Indikerer at systemet ikke kan
kjenne igjen hvite (gule) linjer
eller er midlertidig kansellert.
OM10528NO.book Page 298 Tuesday, February 28, 2017 9:45 AM
Page 300 of 775

2994-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO
nDriftsbetingelser for hver funksjon
lLDA-funksjon (Lane Departure Alert)
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• LDA er slått på.
• Bilens hastighet er over ca. 50 km/t.
• Systemet gjenkjenner hvite (gule) linjer.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Blinklyshendelen betjenes ikke.
• Bilen kjører på en rett vei eller rundt en myk sving med en radius på over
ca. 150 m.
• Det er ikke registrert noen feil i systemet. (→S. 302)
l Styrekontrollfunksjon
Denne funksjonen aktiveres når alle følgende forhold oppfylles i tillegg til
driftsbetingelsene til LDA-systemet.
• Svart-hvitt display:
Innstillingen for aktivering/deaktivering av styrehjelpen i -skjermbil-
det i multiinformasjonsdisplayet står på (på). ( →S. 110)
• Fargedisplay:
Innstillingen for ” Steering Assist” (styrehjelp) i -skjermbildet i
multiinformasjonsdisplayet er slått på. ( →S. 114)
• Bilen akselererer eller bremser ikke med en fast mengde eller mer.
• Rattet dreies ikke med et styrekraftnivå som er egnet for å skifte kjørefelt.
• ABS, VSC, TRC og PCS er ikke aktivert.
• TRC eller VSC er ikke slått av.
• Varslingen for at hendene ikke er på rattet vises ikke. ( →S. 300)
