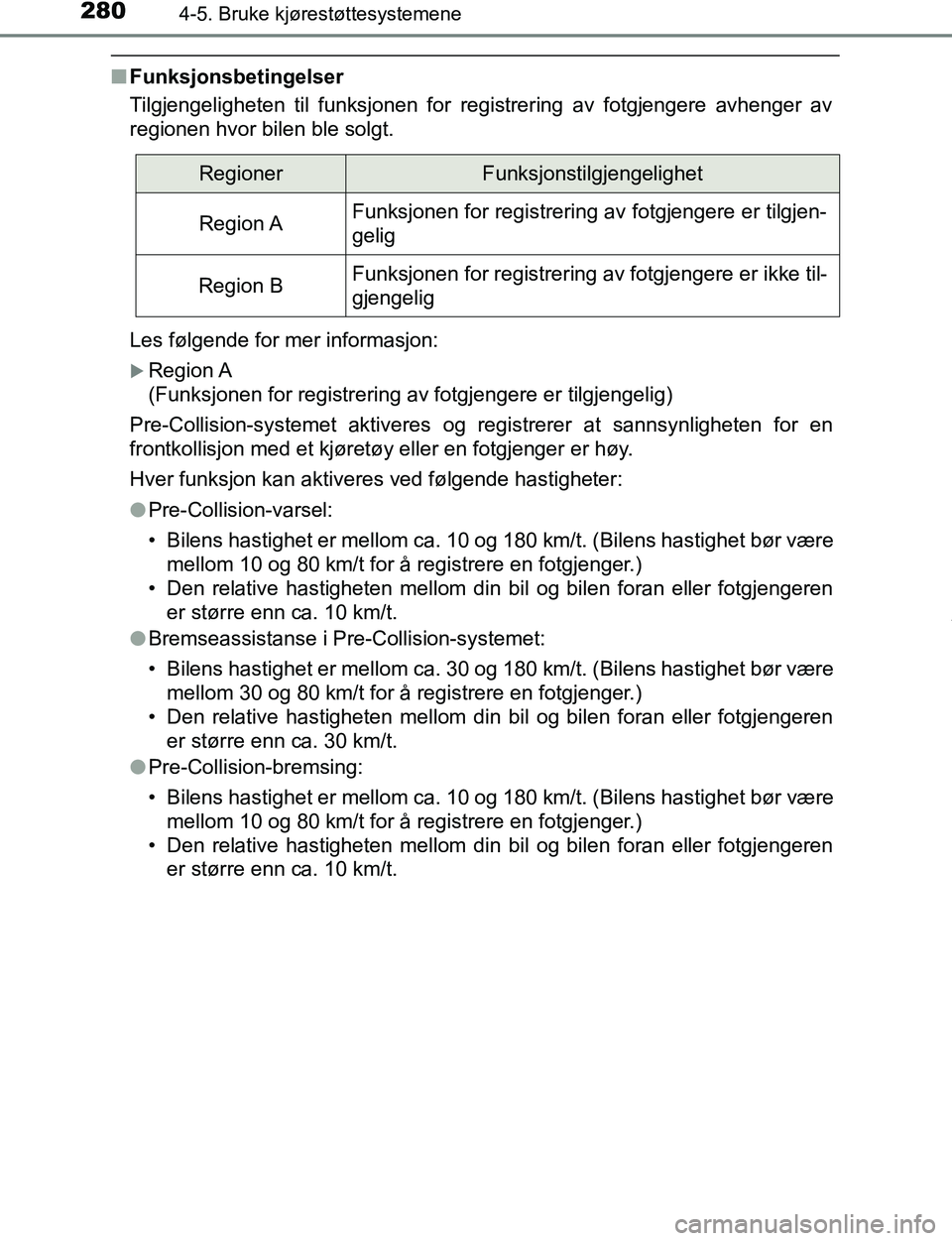

2804-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO
nFunksjonsbetingelser
Tilgjengeligheten til funksjonen for registrering av fotgjengere avhenger av
regionen hvor bilen ble solgt.
Les følgende for mer informasjon:
Region A
(Funksjonen for registrering av fotgjengere er tilgjengelig)
Pre-Collision-systemet aktiveres og registrerer at sannsynligheten for en
frontkollisjon med et kjøretøy eller en fotgjenger er høy.
Hver funksjon kan aktiveres ved følgende hastigheter:
l Pre-Collision-varsel:
• Bilens hastighet er mellom ca. 10 og 180 km/t. (Bilens hastighet bør være
mellom 10 og 80 km/t for å registrere en fotgjenger.)
• Den relative hastigheten mellom din bil og bilen foran eller fotgjengeren er større enn ca. 10 km/t.
l Bremseassistanse i Pre-Collision-systemet:
• Bilens hastighet er mellom ca. 30 og 180 km/t. (Bilens hastighet bør være
mellom 30 og 80 km/t for å registrere en fotgjenger.)
• Den relative hastigheten mellom din bil og bilen foran eller fotgjengeren
er større enn ca. 30 km/t.
l Pre-Collision-bremsing:
• Bilens hastighet er mellom ca. 10 og 180 km/t. (Bilens hastighet bør være
mellom 10 og 80 km/t for å registrere en fotgjenger.)
• Den relative hastigheten mellom din bil og bilen foran eller fotgjengeren er større enn ca. 10 km/t.
RegionerFunksjonstilgjengelighet
Region AFunksjonen for registrering av fotgjengere er tilgjen-
gelig
Region BFunksjonen for registrering av fotgjengere er ikke til-
gjengelig
OM10528NO.book Page 280 Tuesday, February 28, 2017 9:45 AM
Page 282 of 775

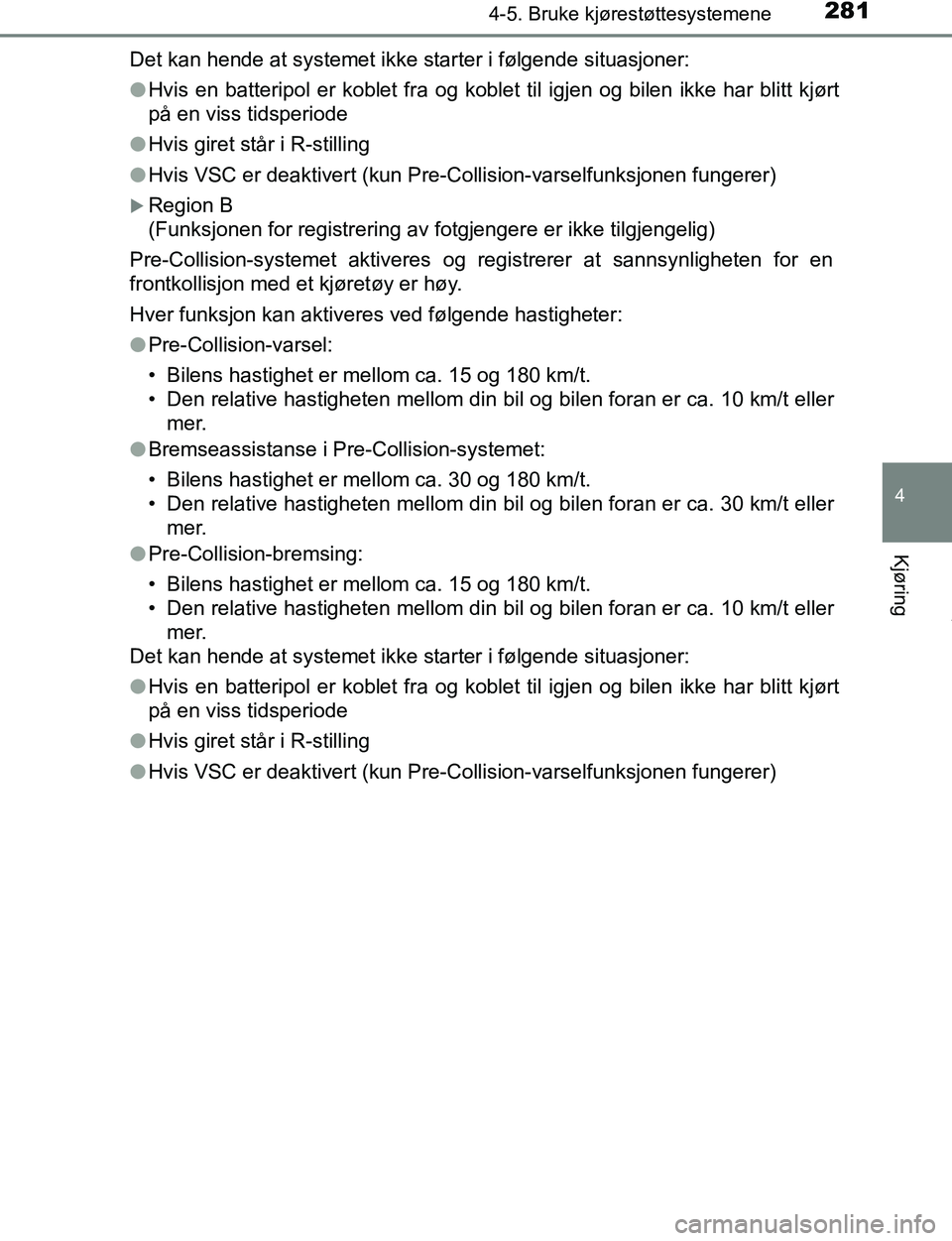

2814-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NODet kan hende at systemet ikke starter i følgende situasjoner:
l
Hvis en batteripol er koblet fra og koblet til igjen og bilen ikke har blitt kjørt
på en viss tidsperiode
l Hvis giret står i R-stilling
l Hvis VSC er deaktivert (kun Pre-Collision-varselfunksjonen fungerer)
Region B
(Funksjonen for registrering av fotgjengere er ikke tilgjengelig)
Pre-Collision-systemet aktiveres og registrerer at sannsynligheten for en
frontkollisjon med et kjøretøy er høy.
Hver funksjon kan aktiveres ved følgende hastigheter:
l Pre-Collision-varsel:
• Bilens hastighet er mellom ca. 15 og 180 km/t.
• Den relative hastigheten mellom din bil og bilen foran er ca. 10 km/t eller
mer.
l Bremseassistanse i Pre-Collision-systemet:
• Bilens hastighet er mellom ca. 30 og 180 km/t.
• Den relative hastigheten mellom din bil og bilen foran er ca. 30 km/t eller
mer.
l Pre-Collision-bremsing:
• Bilens hastighet er mellom ca. 15 og 180 km/t.
• Den relative hastigheten mellom din bil og bilen foran er ca. 10 km/t eller
mer.
Det kan hende at systemet ikke starter i følgende situasjoner:
l Hvis en batteripol er koblet fra og koblet til igjen og bilen ikke har blitt kjørt
på en viss tidsperiode
l Hvis giret står i R-stilling
l Hvis VSC er deaktivert (kun Pre-Collision-varselfunksjonen fungerer)
OM10528NO.book Page 281 Tuesday, February 28, 2017 9:45 AM
Page 283 of 775

2824-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOn
Funksjon for registrering av fotgjengere
*
*
: Avhengig av hvilken region bilen ble solgt i, er kanskje ikke funksjonen for registrering av fotgjengere tilgjengelig.
n Kansellere Pre-Collision-bremsing
lHvis noen av følgende situasjoner oppstår mens funksjonen Pre-Collision-
bremsing er i drift, kanselleres den:
• Gasspedalen er trykket hardt inn.
• Rattet dreies kraftig eller brått.
n Forhold der systemet kan aktiveres selv om det ikke er noen sannsynlig-
het for kollisjon
lI noen situasjoner kan systemet registrere at det er mulighet for en frontkol-
lisjon og starte.
• Når du passerer et kjøretøy eller en fotgjenger
• Når du skifter kjørefelt mens du kjører forbi en bil
• Når du kjører forbi en bil som skifter kjørefelt
Pre-Collision-systemet registrerer fotgjen-
gere basert på størrelsen, profilen og
bevegelsen til et registrert objekt. Men en
fotgjenger registreres kanskje ikke avhen-
gig av lysforhold rundt og bevegelse,
holdning og vinkel på registrert objekt,
som kan forhindre at systemet fungerer
som det skal. (→S. 287)
• Når du kjører forbi en bil som svingertil venstre/høyre
• Når du passerer en bil i et møtende kjørefelt som har stoppet for å svinge
til venstre/høyre
OM10528NO.book Page 282 Tuesday, February 28, 2017 9:45 AM
Page 284 of 775

2834-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO• Når du raskt nærmer deg bilen foran
• Hvis fronten til bilen heves eller senkes, for eksempel om veioverflaten er
ujevn
• Når du møter objekter ved siden av veien, for eksempel autovern, stolper,
trær eller vegger
• Når du kjører på en smal vei omgitt av en struktur, for eksempel en tunnel eller på en jernbro
• Når det er en metallgjenstand (kumlokk, stålplate e.l), trinn eller noe som stikker frem på veien eller i veikanten
• Når du kjører på en vei der den rela-
tive plasseringen til bilen foran i et til-
grensende kjørefelt kan endre seg,
for eksempel på en svingete vei
• Når det er en bil, en fotgjenger eller et hinder i veikanten ved inngangen til
en sving
• Når en kryssende fotgjenger går vel- dig nærme bilen
OM10528NO.book Page 283 Tuesday, February 28, 2017 9:45 AM
Page 285 of 775

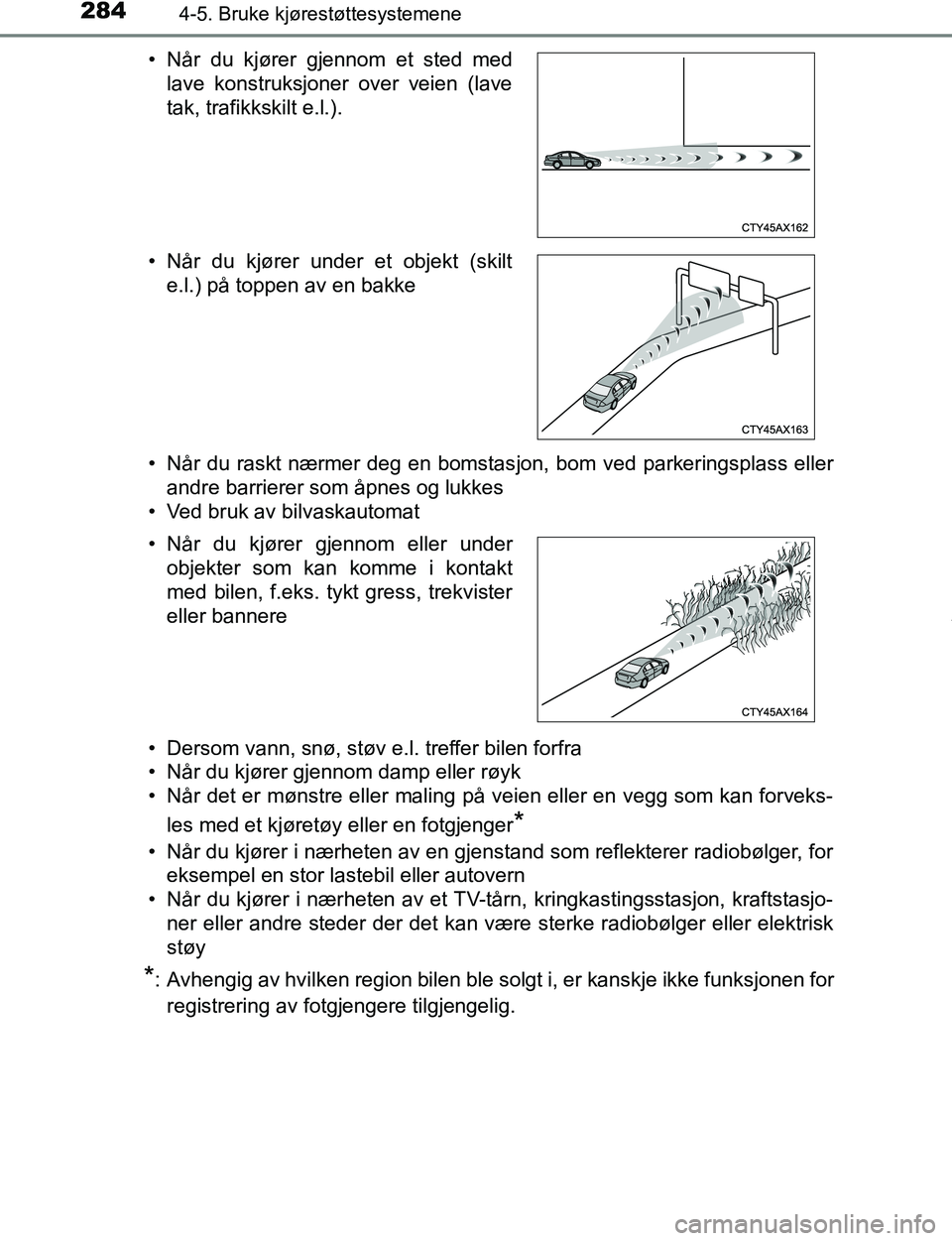

2844-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO• Når du raskt nærmer deg en bomstas
jon, bom ved parkeringsplass eller
andre barrierer som åpnes og lukkes
• Ved bruk av bilvaskautomat
• Dersom vann, snø, støv e.l. treffer bilen forfra
• Når du kjører gjennom damp eller røyk
• Når det er mønstre eller maling på veien eller en vegg som kan forveks-
les med et kjøretøy eller en fotgjenger
*
• Når du kjører i nærheten av en gjenstand som reflekterer radiobølger, for eksempel en stor lastebil eller autovern
• Når du kjører i nærheten av et TV-tår n, kringkastingsstasjon, kraftstasjo-
ner eller andre steder der det kan være sterke radiobølger eller elektrisk
støy
*: Avhengig av hvilken region bilen ble solgt i, er kanskje ikke funksjonen for
registrering av fotgjengere tilgjengelig.
• Når du kjører gjennom et sted med
lave konstruksjoner over veien (lave
tak, trafikkskilt e.l.).
• Når du kjører under et objekt (skilt e.l.) på toppen av en bakke
• Når du kjører gjennom eller under objekter som kan komme i kontakt
med bilen, f.eks. tykt gress, trekvister
eller bannere
OM10528NO.book Page 284 Tuesday, February 28, 2017 9:45 AM
Page 286 of 775

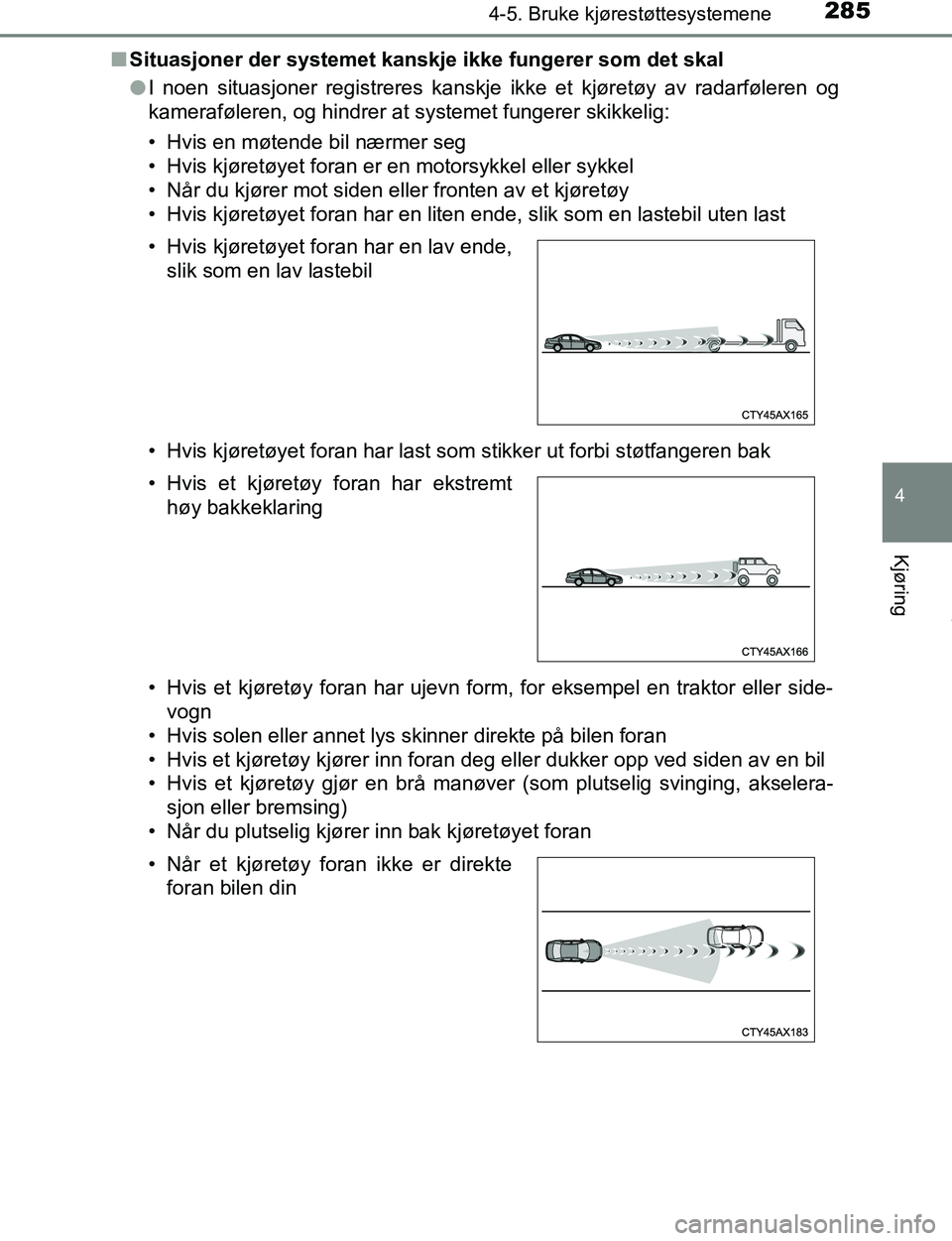

2854-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NOn
Situasjoner der systemet kanskje ikke fungerer som det skal
lI noen situasjoner registreres kanskje ikke et kjøretøy av radarføleren og
kameraføleren, og hindrer at systemet fungerer skikkelig:
• Hvis en møtende bil nærmer seg
• Hvis kjøretøyet foran er en motorsykkel eller sykkel
• Når du kjører mot siden eller fronten av et kjøretøy
• Hvis kjøretøyet foran har en liten ende, slik som en lastebil uten last
• Hvis kjøretøyet foran har last som stikker ut forbi støtfangeren bak
• Hvis et kjøretøy foran har ujevn form, for eksempel en traktor eller side-
vogn
• Hvis solen eller annet lys skinner direkte på bilen foran
• Hvis et kjøretøy kjører inn foran deg eller dukker opp ved siden av en bil
• Hvis et kjøretøy gjør en brå manøver (som plutselig svinging, akselera- sjon eller bremsing)
• Når du plutselig kjører inn bak kjøretøyet foran • Hvis kjøretøyet foran har en lav ende, slik som en lav lastebil
• Hvis et kjøretøy foran har ekstremt høy bakkeklaring
• Når et kjøretøy foran ikke er direkte foran bilen din
OM10528NO.book Page 285 Tuesday, February 28, 2017 9:45 AM
Page 287 of 775

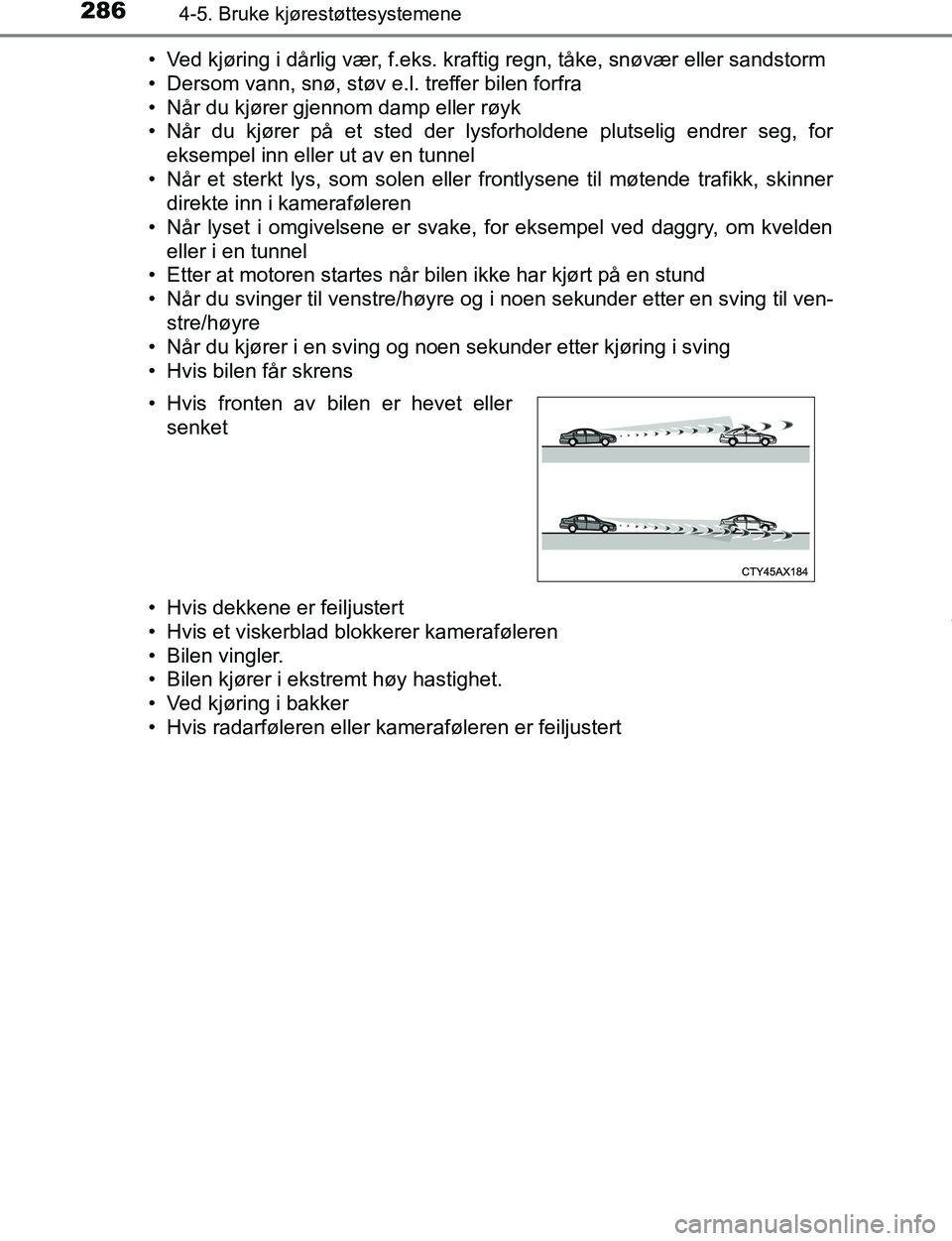

2864-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO• Ved kjøring i dårlig vær, f.eks. kraftig regn, tåke, snøvær eller sandstorm
• Dersom vann, snø, støv e.l. treffer bilen forfra
• Når du kjører gjennom damp eller røyk
• Når du kjører på et sted der lysforholdene plutselig endrer seg, for
eksempel inn eller ut av en tunnel
• Når et sterkt lys, som solen eller frontlysene til møtende trafikk, skinner direkte inn i kameraføleren
• Når lyset i omgivelsene er svake, for eksempel ved daggry, om kvelden eller i en tunnel
• Etter at motoren startes når bilen ikke har kjørt på en stund
• Når du svinger til venstre/høyre og i noen sekunder etter en sving til ven- stre/høyre
• Når du kjører i en sving og noen sekunder etter kjøring i sving
• Hvis bilen får skrens
• Hvis dekkene er feiljustert
• Hvis et viskerblad blokkerer kameraføleren
• Bilen vingler.
• Bilen kjører i ekstremt høy hastighet.
• Ved kjøring i bakker
• Hvis radarføleren eller kameraføleren er feiljustert • Hvis fronten av bilen er hevet eller senket
OM10528NO.book Page 286 Tuesday, February 28, 2017 9:45 AM
Page 288 of 775

2874-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NOl
I følgende situasjoner opprettholdes ikke tilstrekkelig bremsekraft og hindrer
at systemet fungerer skikkelig:
• Hvis bremsefunksjonene ikke fungerer fullstendig, for eksempel når
bremsedelene er svært kalde, svært varme eller våte
• Hvis bilen ikke vedlikeholdes skikkelig (bremser eller dekk er svært slitt, feil dekktrykk osv.)
• Når bilen kjøres på grusvei eller andre glatte overflater
l Noen fotgjengere, for eksempel følgende, registreres kanskje ikke av radar-
føleren og kameraføleren, og hindrer at systemet fungerer skikkelig
*:
• Fotgjengere som er lavere enn omtrent 1 m eller høyere enn omtrent 2 m
• Fotgjengere som bruker store klær (regnfrakker, lange skjørt e.l.), som gjør silhuetten utydelig
• Fotgjengere som bærer stor bagasje, holder en paraply e.l. som skjuler deler av kroppen deres
• Fotgjengere som bøyer seg fremover eller sitter på huk
• Fotgjengere som triller barnevogn, rullestol, sykkel eller annet kjøretøy
• Grupper med fotgjengere som går tett
• Fotgjengere som har på seg hvite eller veldig lyse klær
• Fotgjengere i mørket, for eksempel om kvelden eller i en tunnel
• Fotgjengere som har på seg klær som går i ett med fargene eller lyset i omgivelsene
• Fotgjengere i nærheten av vegger, gjerder, autovern eller store objekter
• Fotgjengere som står på metall (kumlokk, stålplater o.l.) i veien
• Fotgjengere som går hurtig
• Fotgjengere som brått endrer hastighet
• Fotgjengere som løper ut fra bak et kjøretøy eller stor gjenstand
• Fotgjengere som er svært nær siden av bilen (utenfor sidespeilet osv.)
*: Avhengig av hvilken region bilen ble solgt i, er kanskje ikke funksjonen for
registrering av fotgjengere tilgjengelig.
OM10528NO.book Page 287 Tuesday, February 28, 2017 9:45 AM
Page 289 of 775

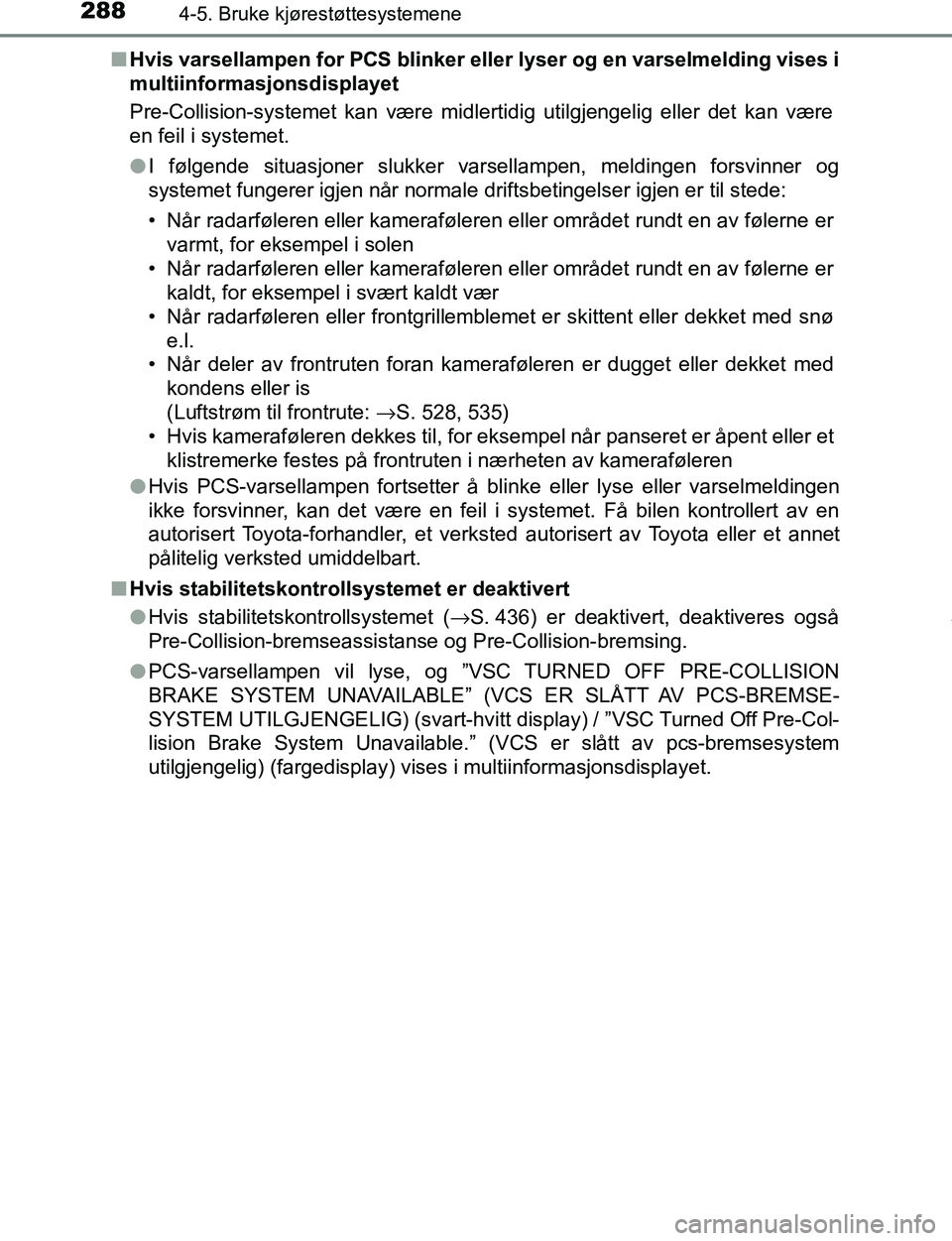

2884-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOn
Hvis varsellampen for PCS blinker eller lyser og en varselmelding vises i
multiinformasjonsdisplayet
Pre-Collision-systemet kan være midl ertidig utilgjengelig eller det kan være
en feil i systemet.
l I følgende situasjoner slukker varsellampen, meldingen forsvinner og
systemet fungerer igjen når normale driftsbetingelser igjen er til stede:
• Når radarføleren eller kameraføleren eller området rundt en av følerne er
varmt, for eksempel i solen
• Når radarføleren eller kameraføleren eller området rundt en av følerne er
kaldt, for eksempel i svært kaldt vær
• Når radarføleren eller frontgrillemble met er skittent eller dekket med snø
e.l.
• Når deler av frontruten foran kameraføleren er dugget eller dekket med kondens eller is
(Luftstrøm til frontrute: →S. 528, 535)
• Hvis kameraføleren dekkes til, for eksempel når panseret er åpent eller et klistremerke festes på frontruten i nærheten av kameraføleren
l Hvis PCS-varsellampen fortsetter å blinke eller lyse eller varselmeldingen
ikke forsvinner, kan det være en feil i systemet. Få bilen kontrollert av en
autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted umiddelbart.
n Hvis stabilitetskontrollsystemet er deaktivert
lHvis stabilitetskontrollsystemet ( →S. 436) er deaktivert, deaktiveres også
Pre-Collision-bremseassistanse og Pre-Collision-bremsing.
l PCS-varsellampen vil lyse, og ”VSC TURNED OFF PRE-COLLISION
BRAKE SYSTEM UNAVAILABLE” (VCS ER SLÅTT AV PCS-BREMSE-
SYSTEM UTILGJENGELIG) (svart-hvitt display) / ”VSC Turned Off Pre-Col-
lision Brake System Unavailable.” (VCS er slått av pcs-bremsesystem
utilgjengelig) (fargedisplay) vises i multiinformasjonsdisplayet.
OM10528NO.book Page 288 Tuesday, February 28, 2017 9:45 AM
Page 290 of 775

289
4
4-5. Bruke kjørestøttesystemene
Kjøring
C-HR_OM_Europe_OM10528NO

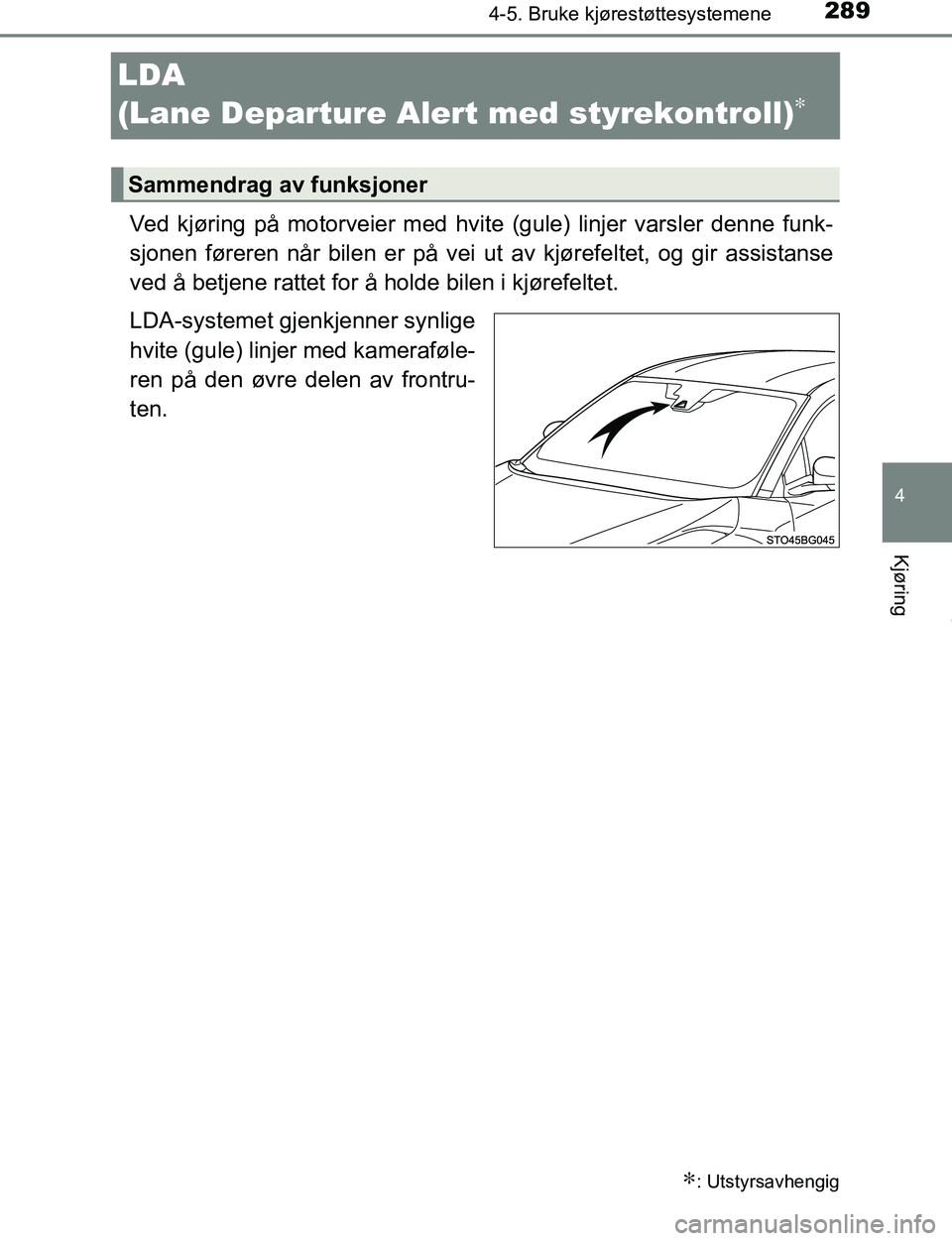

LDA
(Lane Departure Alert med styrekontroll)
∗
Ved kjøring på motorveier med hvit e (gule) linjer varsler denne funk-
sjonen føreren når bilen er på vei ut av kjørefeltet, og gir assistanse
ved å betjene rattet for å holde bilen i kjørefeltet.
LDA-systemet gjenkjenner synlige
hvite (gule) linjer med kameraføle-
ren på den øvre delen av frontru-
ten.
∗: Utstyrsavhengig
Sammendrag av funksjoner
OM10528NO.book Page 289 Tuesday, February 28, 2017 9:45 AM
