3004-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOl

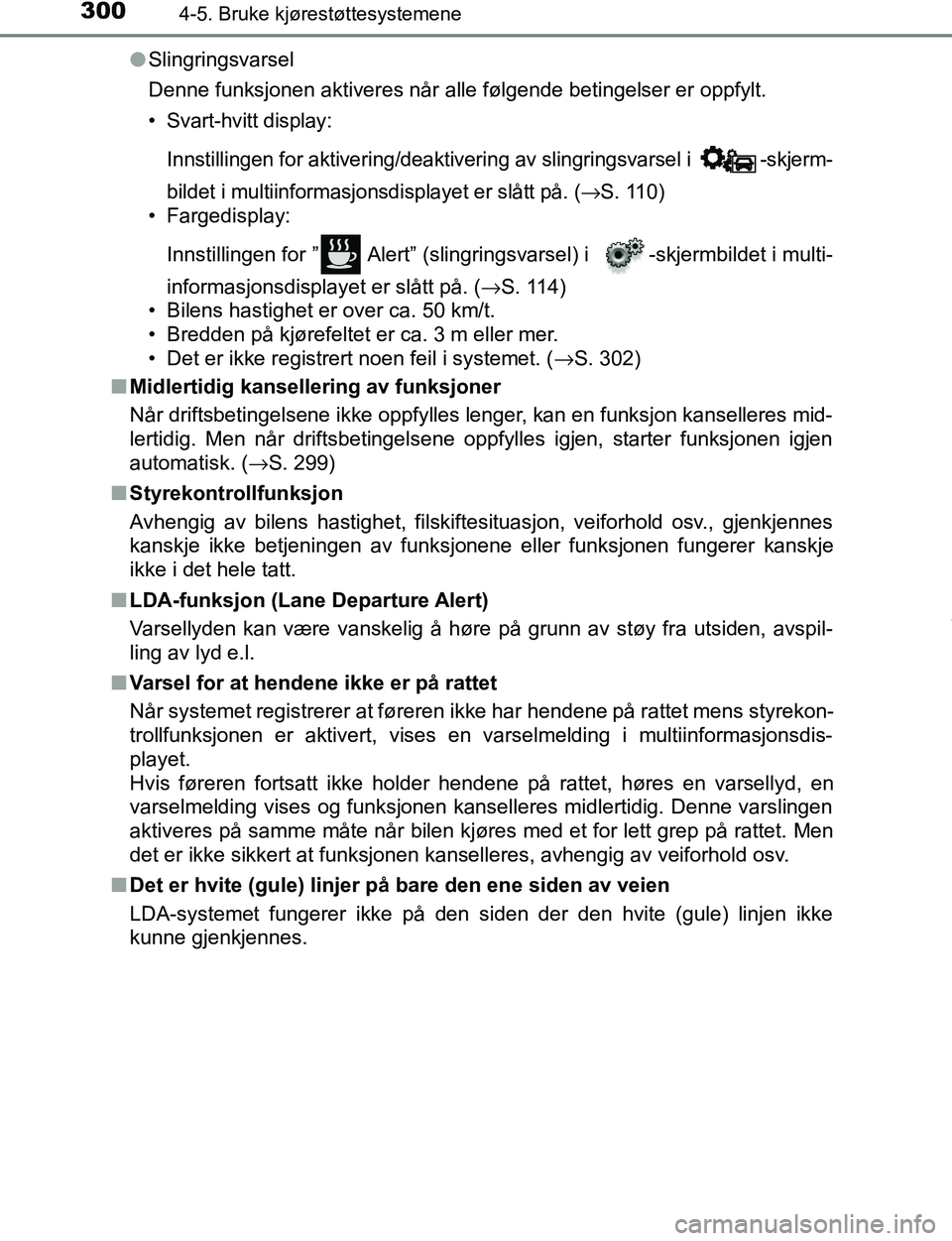

Slingringsvarsel
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• Svart-hvitt display:
Innstillingen for aktivering/deaktiveri ng av slingringsvarsel i -skjerm-
bildet i multiinformasjonsdisplayet er slått på. (
→S. 110)
• Fargedisplay:
Innstillingen for ” Alert” (slingringsvarsel) i -skjermbildet i multi-
informasjonsdisplayet er slått på. (→S. 114)
• Bilens hastighet er over ca. 50 km/t.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Det er ikke registrert noen feil i systemet. (→S. 302)
n Midlertidig kansellering av funksjoner
Når driftsbetingelsene ikke oppfylles lenger, kan en funksjon kanselleres mid-
lertidig. Men når driftsbetingelsene oppfylles igjen, starter funksjonen igjen
automatisk. ( →S. 299)
n Styrekontrollfunksjon
Avhengig av bilens hastighet, filskiftesituasjon, veiforhold osv., gjenkjennes
kanskje ikke betjeningen av funksjonene eller funksjonen fungerer kanskje
ikke i det hele tatt.
n LDA-funksjon (Lane Departure Alert)
Varsellyden kan være vanskelig å høre på grunn av støy fra utsiden, avspil-
ling av lyd e.l.
n Varsel for at hendene ikke er på rattet
Når systemet registrerer at føreren ikke har hendene på rattet mens styrekon-
trollfunksjonen er aktivert, vises en varselmelding i multiinformasjonsdis-
playet.
Hvis føreren fortsatt ikke holder hendene på rattet, høres en varsellyd, en
varselmelding vises og funksjonen kanselleres midlertidig. Denne varslingen
aktiveres på samme måte når bilen kjøres med et for lett gre\
p på rattet. Men
det er ikke sikkert at funksjonen kanselleres, avhengig av veiforhold osv.
n Det er hvite (gule) linjer på bare den ene siden av veien
LDA-systemet fungerer ikke på den siden der den hvite (gule) linjen ikke
kunne gjenkjennes.
OM10528NO.book Page 300 Tuesday, February 28, 2017 9:45 AM

3014-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NOn

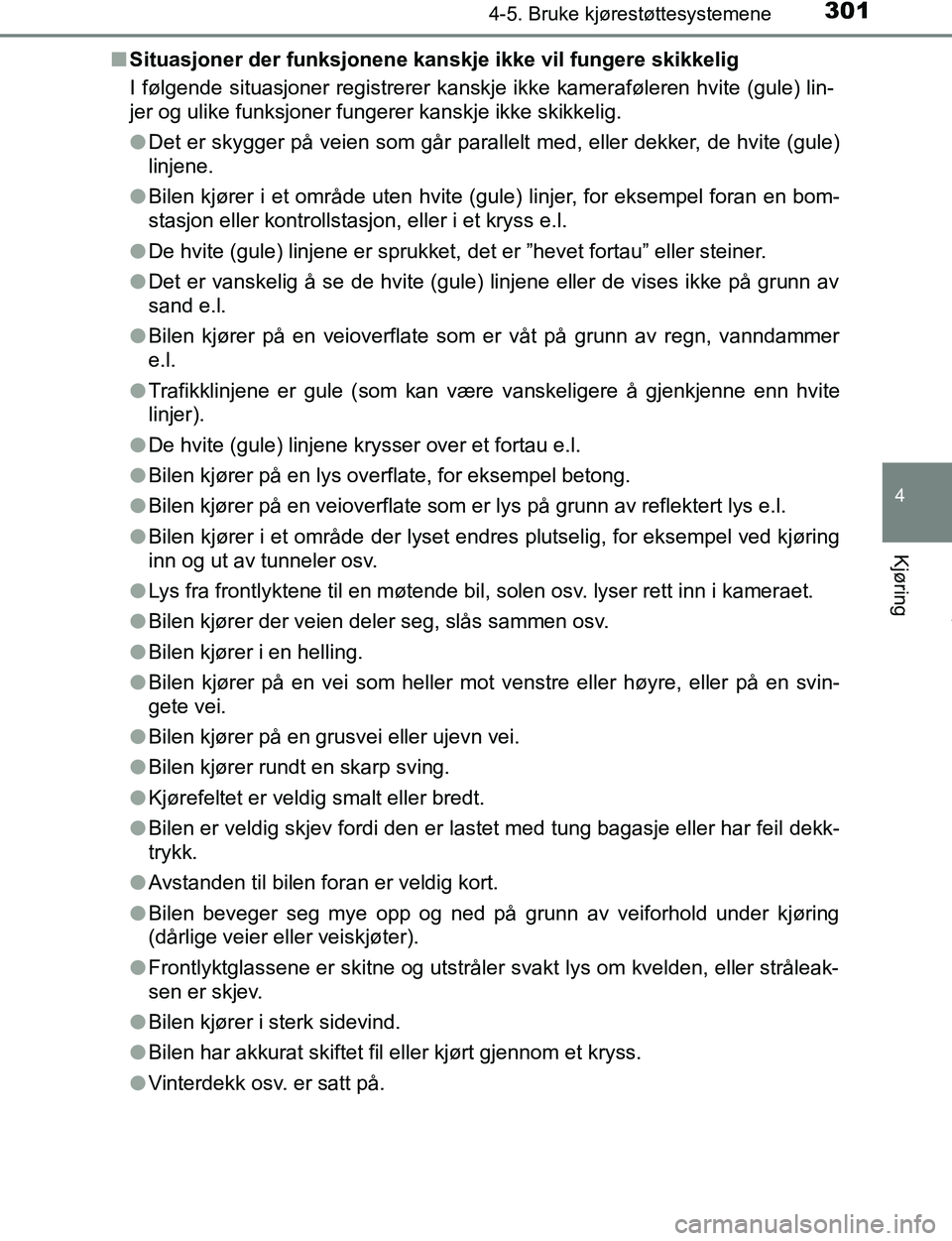

Situasjoner der funksjonene kanskje ikke vil fungere skikkelig
I følgende situasjoner registrerer kanskje ikke kameraføleren hvite (gule) lin-
jer og ulike funksjoner fungerer kanskje ikke skikkelig.
lDet er skygger på veien som går parallelt med, eller dekker, de hvite (gule)
linjene.
l Bilen kjører i et område uten hvite (gule) linjer, for eksempel foran en bom-
stasjon eller kontrollstasjon, eller i et kryss e.l.
l De hvite (gule) linjene er sprukket, det er ”hevet fortau” eller steiner.
l Det er vanskelig å se de hvite (gule) linjene eller de vises ikke på grunn av
sand e.l.
l Bilen kjører på en veioverflate som er våt på grunn av regn, vanndammer
e.l.
l Trafikklinjene er gule (som kan være vanskeligere å gjenkjenne enn hvite
linjer).
l De hvite (gule) linjene krysser over et fortau e.l.
l Bilen kjører på en lys overflate, for eksempel betong.
l Bilen kjører på en veioverflate som er lys på grunn av reflektert lys e.l.
l Bilen kjører i et område der lyset endres plutselig, for eksempel ved kjøring
inn og ut av tunneler osv.
l Lys fra frontlyktene til en møtende bil, solen osv. lyser rett inn i kameraet.
l Bilen kjører der veien deler seg, slås sammen osv.
l Bilen kjører i en helling.
l Bilen kjører på en vei som heller mot venstre eller høyre, eller på en svin-
gete vei.
l Bilen kjører på en grusvei eller ujevn vei.
l Bilen kjører rundt en skarp sving.
l Kjørefeltet er veldig smalt eller bredt.
l Bilen er veldig skjev fordi den er lastet med tung bagasje eller har feil dekk-
trykk.
l Avstanden til bilen foran er veldig kort.
l Bilen beveger seg mye opp og ned på gr unn av veiforhold under kjøring
(dårlige veier eller veiskjøter).
l Frontlyktglassene er skitne og utstråler svakt lys om kvelden, eller stråleak-
sen er skjev.
l Bilen kjører i sterk sidevind.
l Bilen har akkurat skiftet fil eller kjørt gjennom et kryss.
l Vinterdekk osv. er satt på.
OM10528NO.book Page 301 Tuesday, February 28, 2017 9:45 AM

3024-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOn

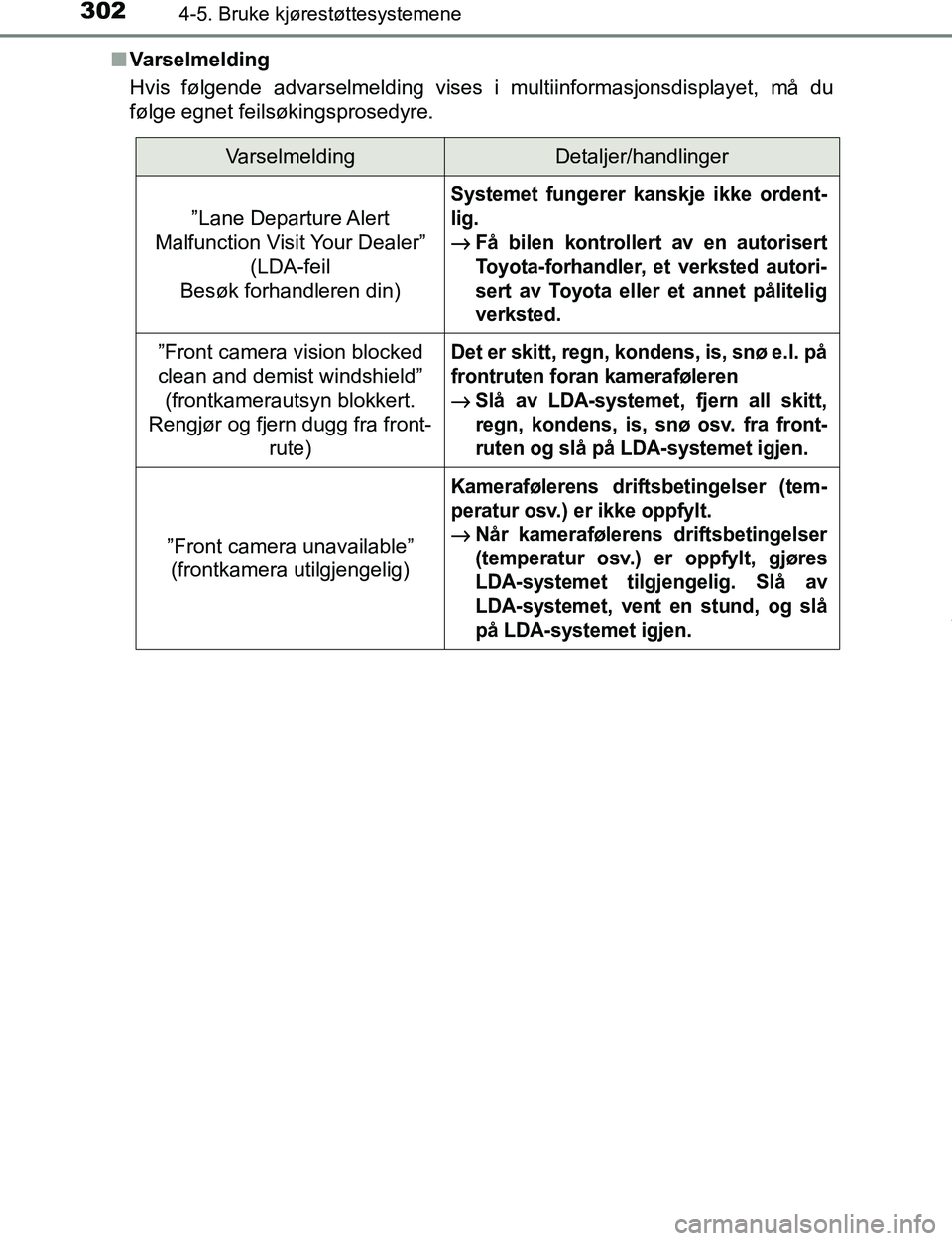

Varselmelding
Hvis følgende advarselmelding vises i multiinformasjonsdisplayet, må du
følge egnet feilsøkingsprosedyre.
VarselmeldingDetaljer/handlinger
”Lane Departure Alert
Malfunction Visit Your Dealer”
(LDA-feil
Besøk forhandleren din)
Systemet fungerer kanskje ikke ordent-
lig.
→Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
”Front camera vision blocked
clean and demist windshield” (frontkamerautsyn blokkert.
Rengjør og fjern dugg fra front-
rute)Det er skitt, regn, kondens, is, snø e.l. på
frontruten foran kameraføleren
→Slå av LDA-systemet, fjern all skitt,
regn, kondens, is, snø osv. fra front-
ruten og slå på LDA-systemet igjen.
”Front camera unavailable” (frontkamera utilgjengelig)
Kamerafølerens driftsbetingelser (tem-
peratur osv.) er ikke oppfylt.
→Når kamerafølerens driftsbetingelser
(temperatur osv.) er oppfylt, gjøres
LDA-systemet tilgjengelig. Slå av
LDA-systemet, vent en stund, og slå
på LDA-systemet igjen.
OM10528NO.book Page 302 Tuesday, February 28, 2017 9:45 AM

3034-5. Bruke kjørestøttesystemene
4
Kjøring

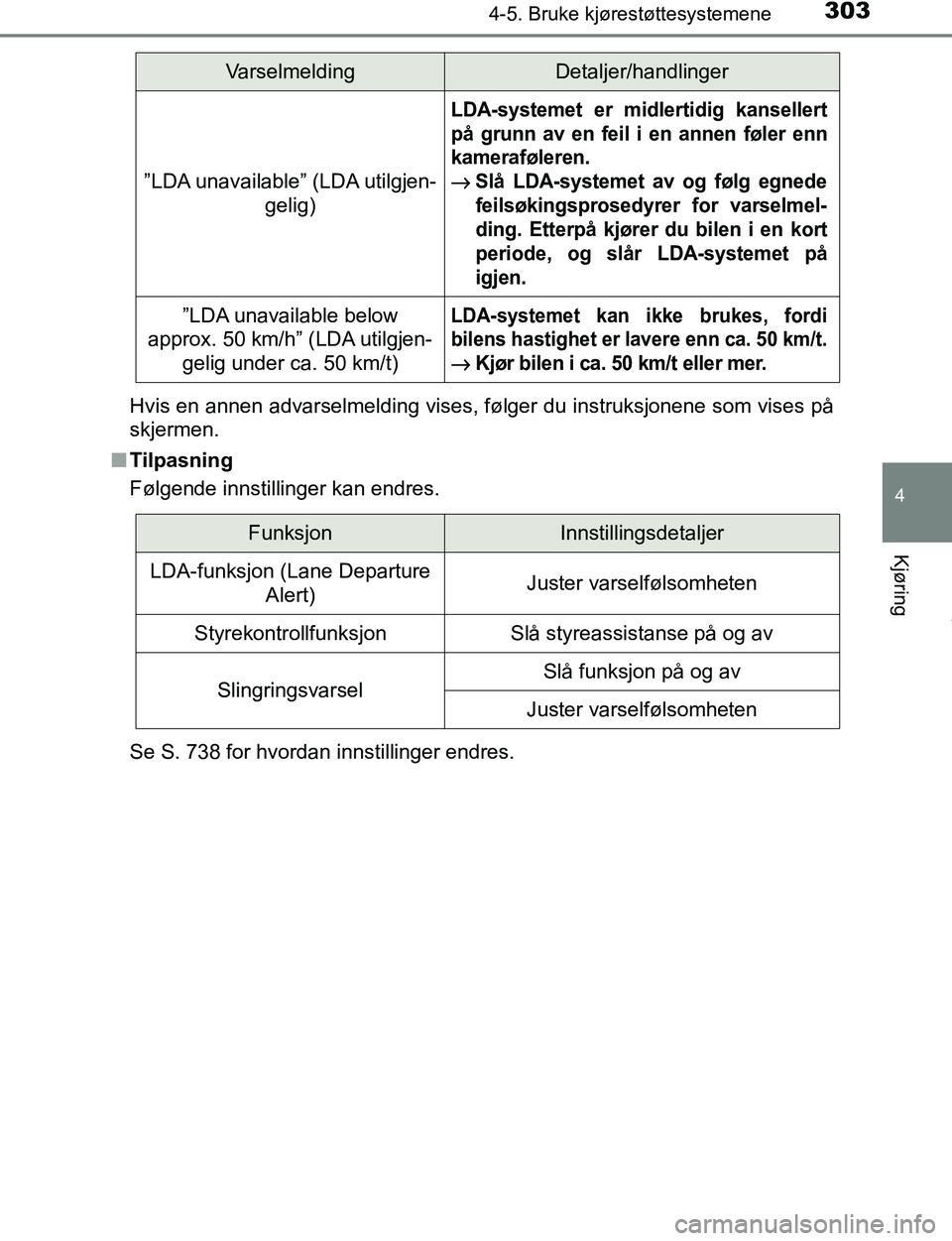

C-HR_OM_Europe_OM10528NOHvis en annen advarselmelding vises, følger du instruksjonene som vises på
skjermen.
n Tilpasning
Følgende innstillinger kan endres.
Se S. 738 for hvordan innstillinger endres.
”LDA unavailable” (LDA utilgjen-
gelig)
LDA-systemet er midlertidig kansellert
på grunn av en feil i en annen føler enn
kameraføleren.
→Slå LDA-systemet av og følg egnede
feilsøkingsprosedyrer for varselmel-
ding. Etterpå kjører du bilen i en kort
periode, og slår LDA-systemet på
igjen.
”LDA unavailable below
approx. 50 km/h” (LDA utilgjen-
gelig under ca. 50 km/t)LDA-systemet kan ikke brukes, fordi
bilens hastighet er lavere enn ca. 50 km/t.
→Kjør bilen i ca. 50 km/t eller mer.
VarselmeldingDetaljer/handlinger
FunksjonInnstillingsdetaljer
LDA-funksjon (Lane Departure Alert)Juster varselfølsomheten
StyrekontrollfunksjonSlå styreassistanse på og av
SlingringsvarselSlå funksjon på og av
Juster varselfølsomheten
OM10528NO.book Page 303 Tuesday, February 28, 2017 9:45 AM

3044-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

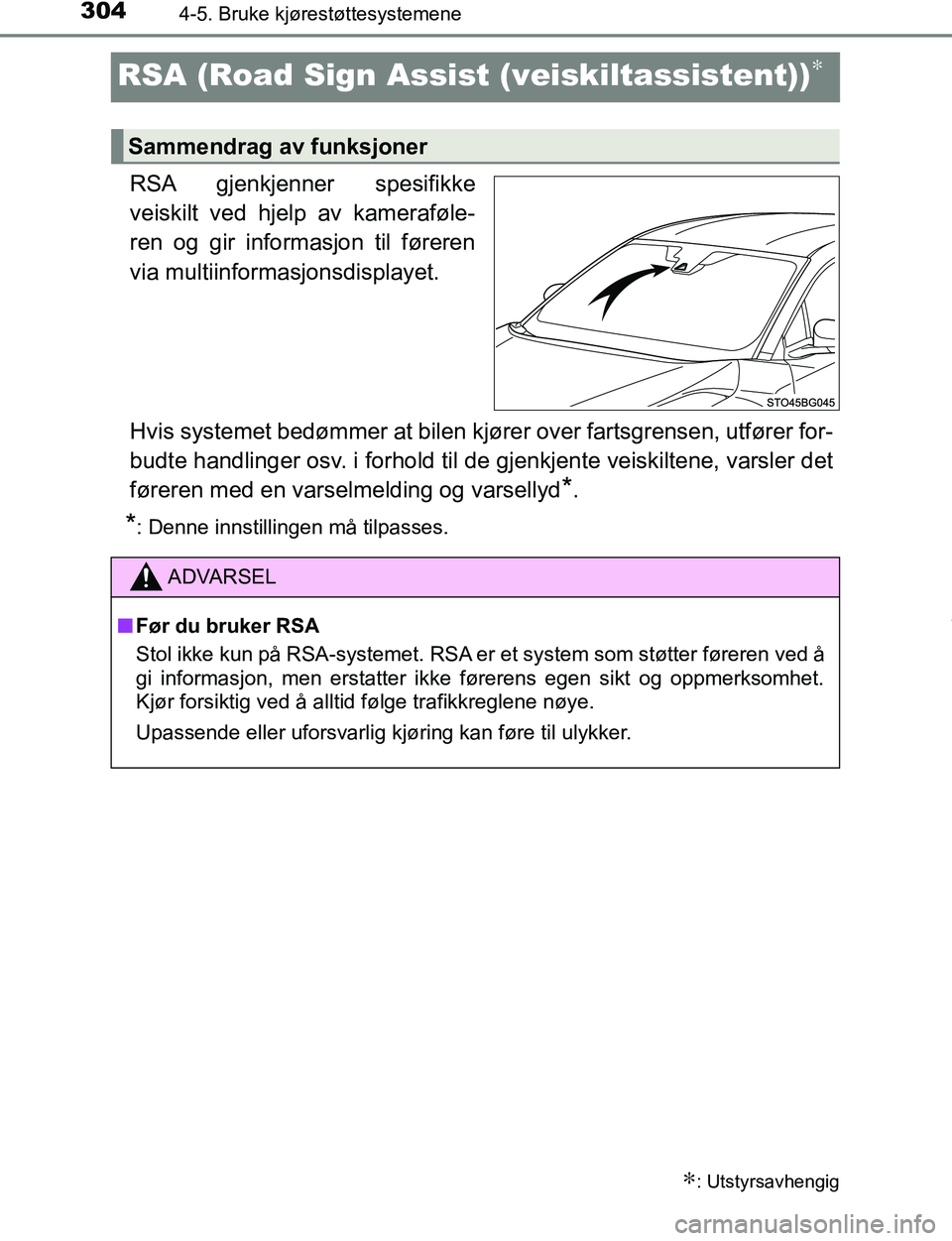

RSA (Road Sign Assist (veiskiltassistent))∗
RSA gjenkjenner spesifikke
veiskilt ved hjelp av kameraføle-
ren og gir informasjon til føreren
via multiinformasjonsdisplayet.
Hvis systemet bedømmer at bilen kjører over fartsgrensen, utfører for-
budte handlinger osv. i forhold til de gjenkjente veiskiltene, varsler det
føreren med en varselmelding og varsellyd
*.
*: Denne innstillingen må tilpasses.
∗: Utstyrsavhengig
Sammendrag av funksjoner
ADVARSEL
n Før du bruker RSA
Stol ikke kun på RSA-systemet. RSA er et system som støtter føreren ved å
gi informasjon, men erstatter ikke førerens egen sikt og oppmerksomhet.
Kjør forsiktig ved å alltid følge trafikkreglene nøye.
Upassende eller uforsvarlig kjøring kan føre til ulykker.
OM10528NO.book Page 304 Tuesday, February 28, 2017 9:45 AM

3054-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO

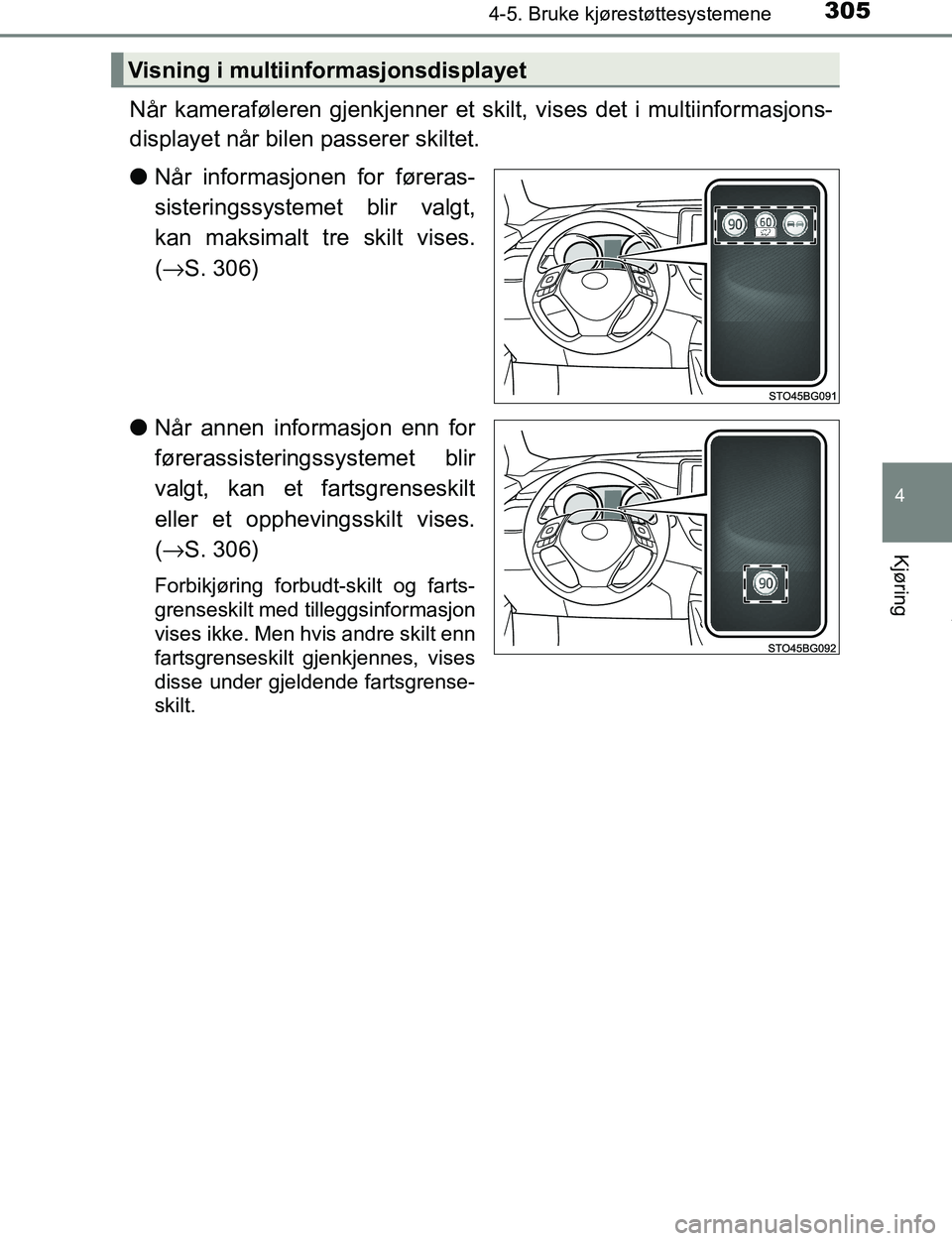

Når kameraføleren gjenkjenner et skilt, vises det i multiinformasjons-
displayet når bilen passerer skiltet.
lNår informasjonen for føreras-
sisteringssystemet blir valgt,
kan maksimalt tre skilt vises.
(→ S. 306)
l Når annen informasjon enn for
førerassisteringssystemet blir
valgt, kan et fartsgrenseskilt
eller et opphevingsskilt vises.
(→ S. 306)
Forbikjøring forbudt-skilt og farts-
grenseskilt med tilleggsinformasjon
vises ikke. Men hvis andre skilt enn
fartsgrenseskilt gjenkjennes, vises
disse under gjeldende fartsgrense-
skilt.
Visning i multiinformasjonsdisplayet
OM10528NO.book Page 305 Tuesday, February 28, 2017 9:45 AM

3064-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

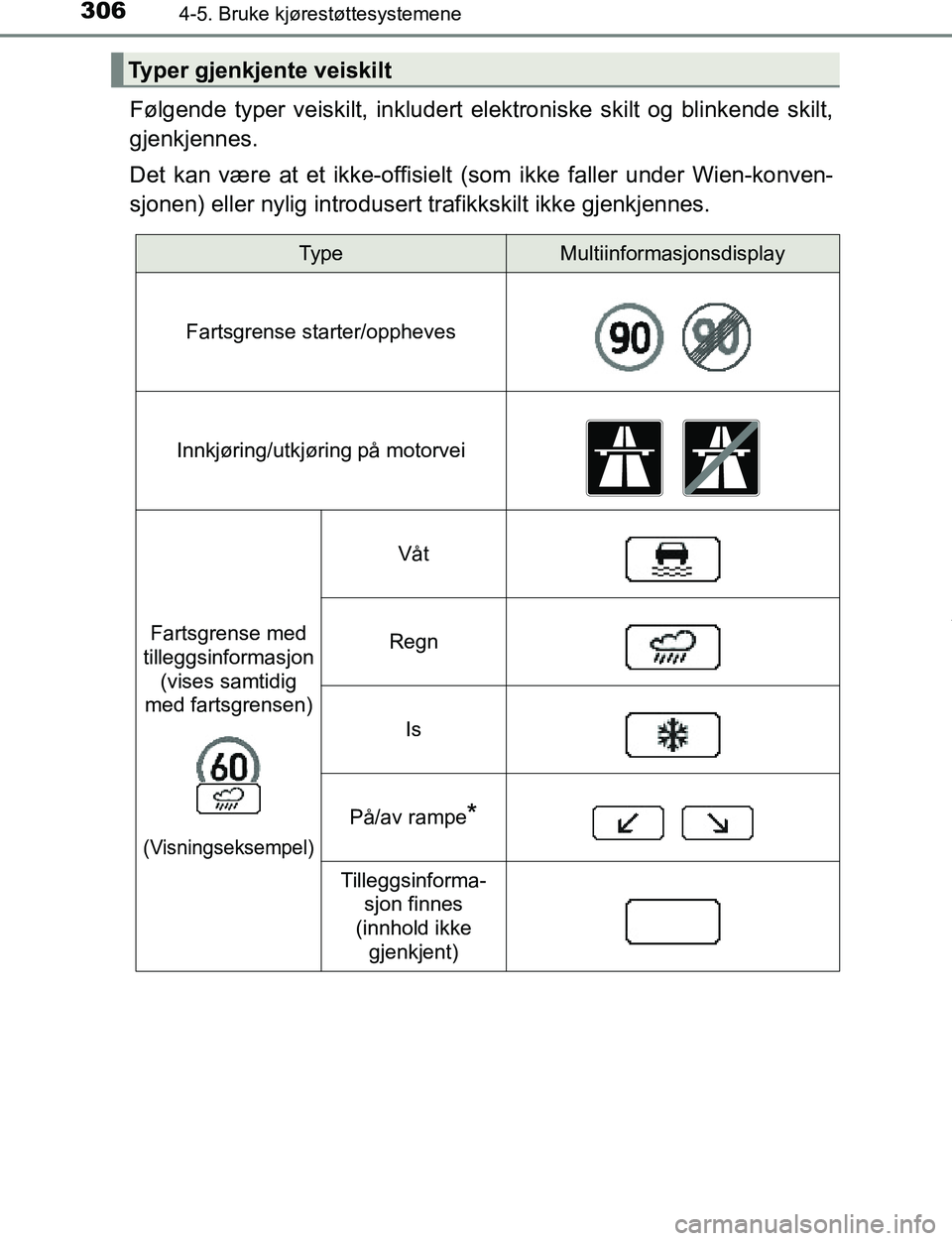

Følgende typer veiskilt, inkludert elektroniske skilt og blinkende skilt,
gjenkjennes.
Det kan være at et ikke-offisielt (som ikke faller under Wien-konven-
sjonen) eller nylig introdusert trafikkskilt ikke gjenkjennes.
Typer gjenkjente veiskilt
Ty p eMultiinformasjonsdisplay
Fartsgrense starter/oppheves
Innkjøring/utkjøring på motorvei
Fartsgrense med
tilleggsinformasjon
(vises samtidig
med fartsgrensen)
(Visningseksempel)
Våt
Regn
Is
På/av rampe*
Tilleggsinforma- sjon finnes
(innhold ikke gjenkjent)
OM10528NO.book Page 306 Tuesday, February 28, 2017 9:45 AM

3074-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO

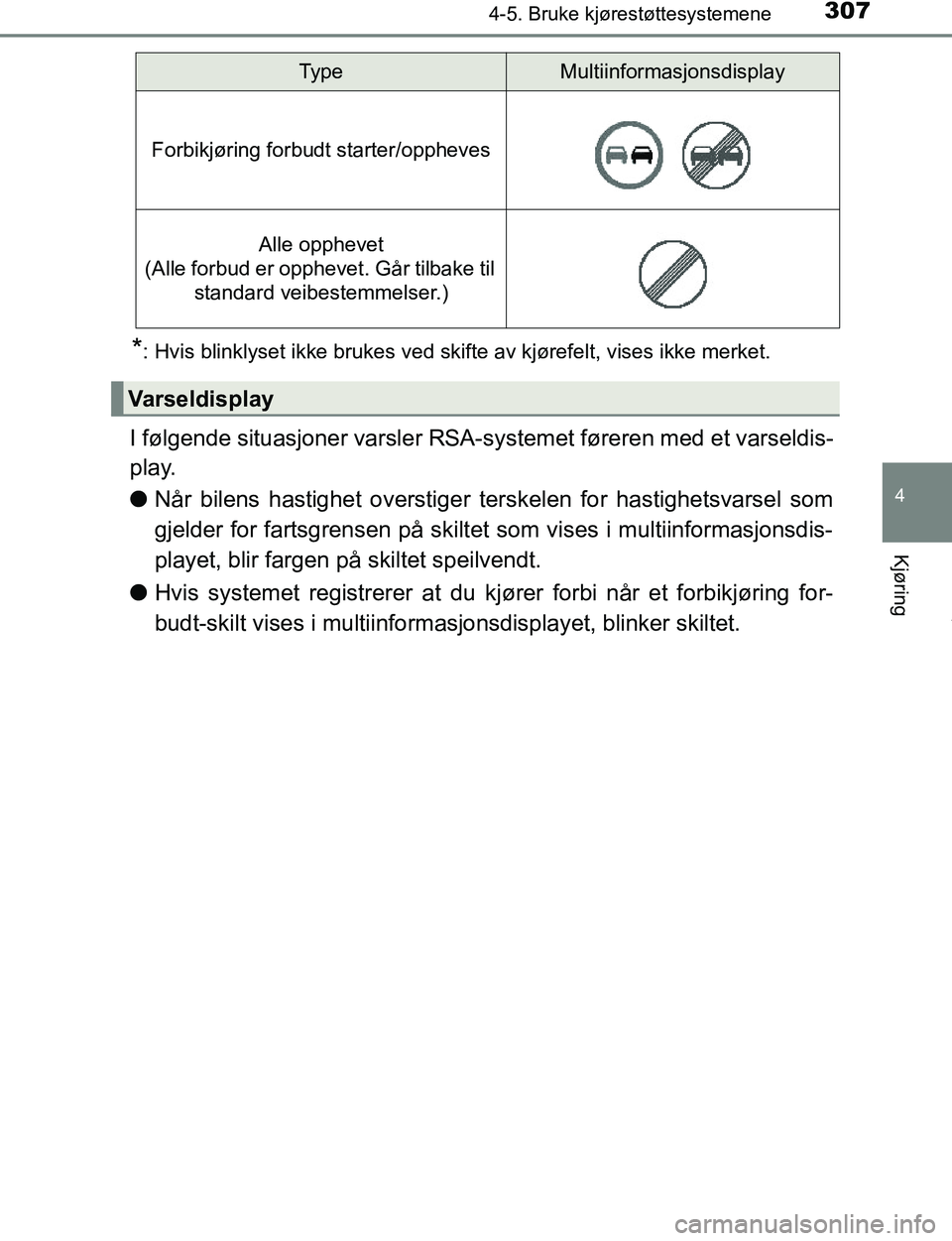

*: Hvis blinklyset ikke brukes ved skifte av kjørefelt, vises ikke merket.
I følgende situasjoner varsler RSA-systemet føreren med et varseldis-
play.
l Når bilens hastighet overstiger terskelen for hastighetsvarsel som
gjelder for fartsgrensen på skiltet som vises i multiinformasjonsdis-
playet, blir fargen på skiltet speilvendt.
l Hvis systemet registrerer at du kjører forbi når et forbikjøring for-
budt-skilt vises i multiinformas jonsdisplayet, blinker skiltet.
Forbikjøring forbudt starter/oppheves
Alle opphevet
(Alle forbud er opphevet. Går tilbake til standard veibestemmelser.)
Varseldisplay
Ty p eMultiinformasjonsdisplay
OM10528NO.book Page 307 Tuesday, February 28, 2017 9:45 AM

3084-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

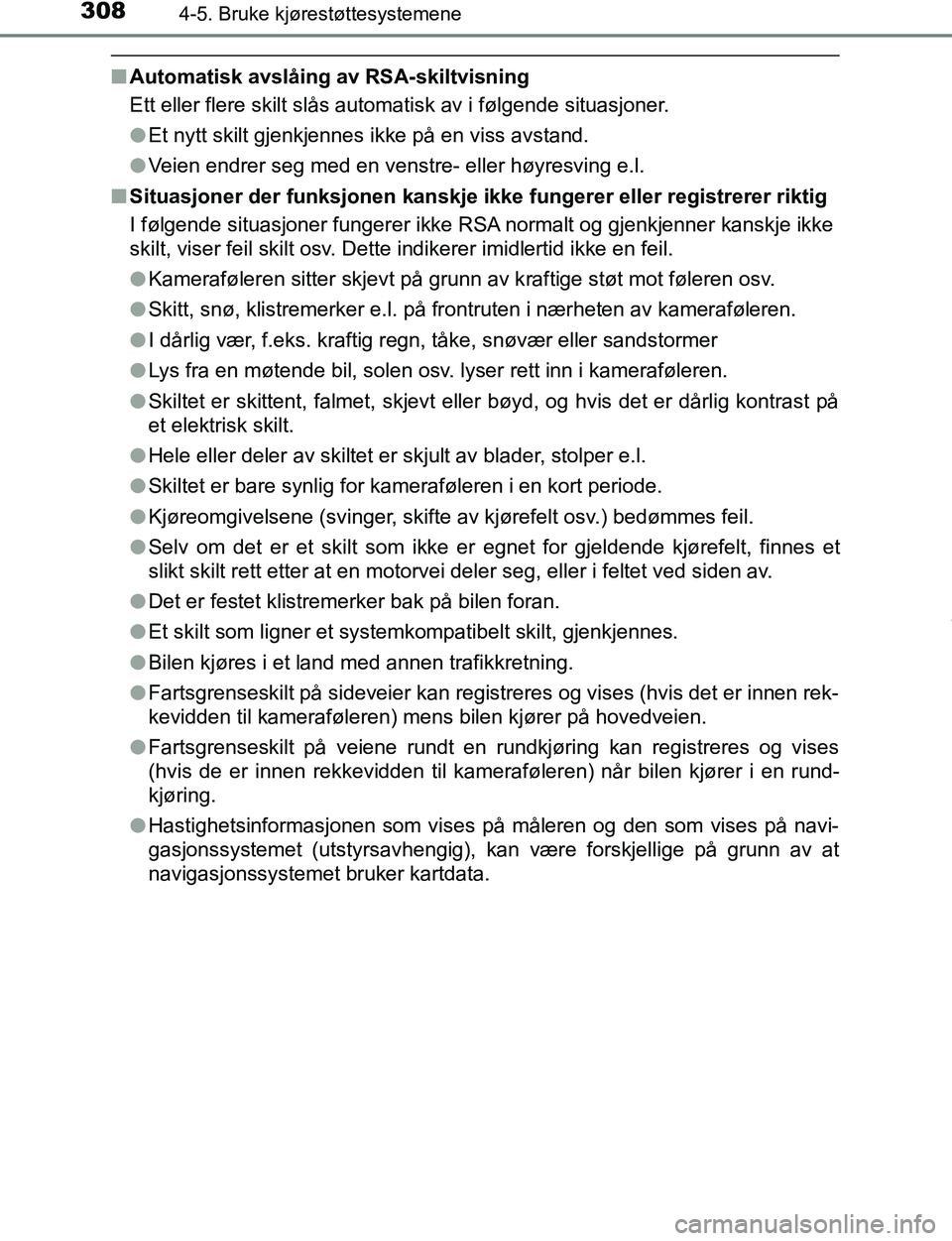

nAutomatisk avslåing av RSA-skiltvisning
Ett eller flere skilt slås automatisk av i følgende situasjoner.
lEt nytt skilt gjenkjennes ikke på en viss avstand.
l Veien endrer seg med en venstre- eller høyresving e.l.
n Situasjoner der funksjonen kanskje i kke fungerer eller registrerer riktig
I følgende situasjoner fungerer ikke RSA normalt og gjenkjenner kanskje ikke
skilt, viser feil skilt osv. Dette indikerer imidlertid ikke en feil.
l Kameraføleren sitter skjevt på grunn av kraftige støt mot føleren osv.
l Skitt, snø, klistremerker e.l. på frontruten i nærheten av kameraføleren.
l I dårlig vær, f.eks. kraftig regn, tåke, snøvær eller sandstormer
l Lys fra en møtende bil, solen osv. lyser rett inn i kameraføleren.
l Skiltet er skittent, falmet, skjevt eller bøyd, og hvis det er dårlig kontrast på
et elektrisk skilt.
l Hele eller deler av skiltet er skjult av blader, stolper e.l.
l Skiltet er bare synlig for kameraføleren i en kort periode.
l Kjøreomgivelsene (svinger, skifte av kjørefelt osv.) bedømmes feil.
l Selv om det er et skilt som ikke er egnet for gjeldende kjørefelt, finnes et
slikt skilt rett etter at en motorvei deler seg, eller i feltet ved siden av.
l Det er festet klistremerker bak på bilen foran.
l Et skilt som ligner et systemkompatibelt skilt, gjenkjennes.
l Bilen kjøres i et land med annen trafikkretning.
l Fartsgrenseskilt på sideveier kan registreres og vises (hvis det er innen rek-
kevidden til kameraføleren) mens bilen kjører på hovedveien.
l Fartsgrenseskilt på veiene rundt en rundkjøring kan registreres og vises
(hvis de er innen rekkevidden til kameraføleren) når bilen kjører i en rund-
kjøring.
l Hastighetsinformasjonen som vises på måleren og den som vises på navi-
gasjonssystemet (utstyrsavhengig), kan være forskjellige på grunn av at
navigasjonssystemet bruker kartdata.
OM10528NO.book Page 308 Tuesday, February 28, 2017 9:45 AM

3094-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NOn

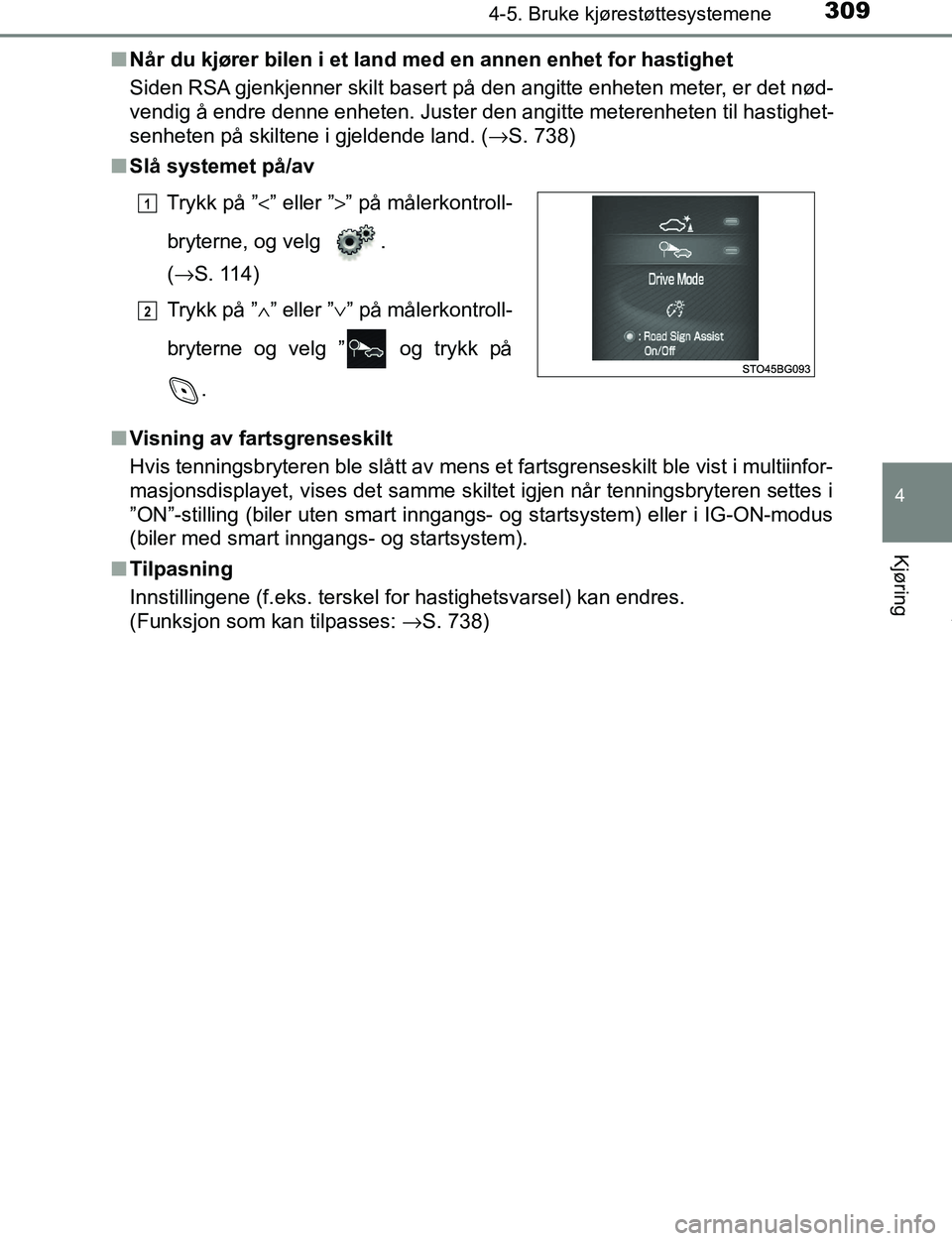

Når du kjører bilen i et land med en annen enhet for hastighet
Siden RSA gjenkjenner skilt basert på den angitte enheten meter, er det nød-
vendig å endre denne enheten. Juster den angitte meterenheten til hastighet-
senheten på skiltene i gjeldende land. ( →S. 738)
n Slå systemet på/av
n Visning av fartsgrenseskilt
Hvis tenningsbryteren ble slått av mens et fartsgrenseskilt ble vist i multiinfor-
masjonsdisplayet, vises det samme skiltet igjen når tenningsbryteren settes i
”ON”-stilling (biler uten smart inngangs- og startsystem) eller i IG-ON-modus
(biler med smart inngangs- og startsystem).
n Tilpasning
Innstillingene (f.eks. terskel for hastighetsvarsel) kan endres.
(Funksjon som kan tilpasses: →S. 738)
Trykk på ”
<” eller ” >” på målerkontroll-
bryterne, og velg .
( → S. 114)
Trykk på ” ∧” eller ”∨ ” på målerkontroll-
bryterne og velg ” og trykk på
.
1
2
OM10528NO.book Page 309 Tuesday, February 28, 2017 9:45 AM
