Page 611 of 812

6117-2. Karbantartás
7
Karbantartás és ápolás
lA gumiabroncs nyomása alacsonynak tűnik, kanyarodás közben erős, csi-
korgó hang hallható, és egyenetlen gumiabroncskopás tapasztalható
lEgyenes útszakaszon haladva a gépjármű az egyik oldalra húz
lA felfüggesztési rendszer mozgásakor hallható furcsa zajok
lA fék hatásosságának csökkenése, szivacsszerűen lenyomható fékpedál
vagy tengelykapcsoló-pedál (kézi kapcsolású sebességváltóval felszerelt
gépjárművek), csaknem a padlót érintő pedál, fékezés közben a gépjármű
az egyik oldalra húz
lA motor-hűtőfolyadék hőmérséklete folyamatosan magasabb a normálisnál
Ha ezen jelek bármelyikét észlelné, minél előbb vigye a gépjárművet hivata-
los Toyota márkakereskedésbe, szervizbe vagy más, megbízható szakem-
berhez. Valószínűleg beállítás vagy javítás szükséges.
VIGYÁZAT!
nHa gépjárműve nincs megfelelően karbantartva
A nem megfelelő karbantartás a gépjármű súlyos károsodásához, esetleg
súlyos sérüléshez vagy halálhoz vezethet.
nAz akkumulátor kezelése
Az akkumulátorsaruk, az érintkezők és a kapcsolódó kiegészítők ólmot és
ólomvegyületeket tartalmaznak, amelyek köztudottan agyi károsodást okoz-
nak. Az akkumulátoron végzett munka után mindig mosson kezet. (
626. o.)
Page 612 of 812

6127-3. Karbantartás saját kivitelezésben

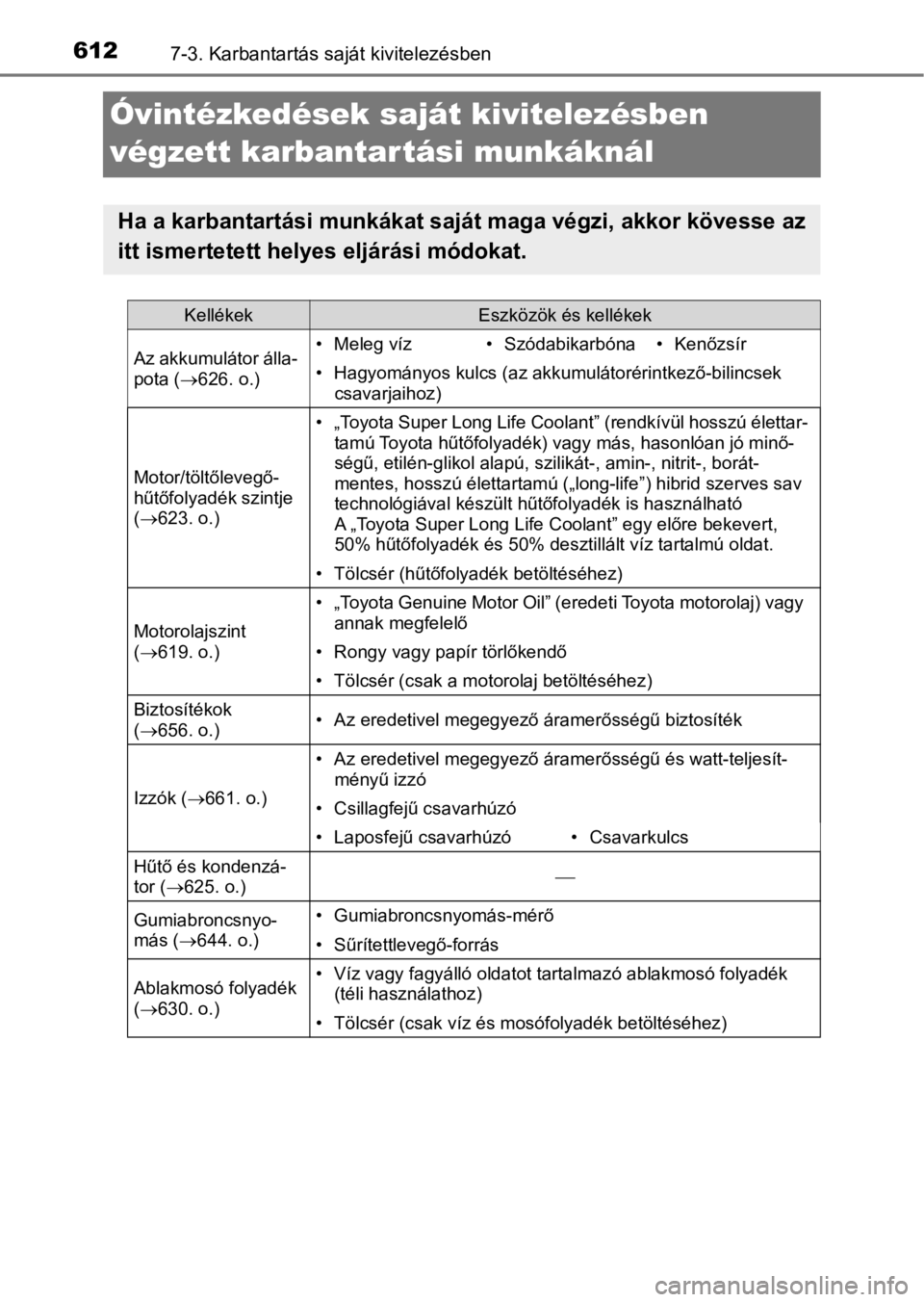

Óvintézkedések saját kivitelezésben
végzett karbantar tási munkáknál
Ha a karbantartási munkákat saját maga végzi, akkor kövesse az
itt ismertetett helyes eljárási módokat.
KellékekEszközök és kellékek
Az akkumulátor álla-
pota (626. o.)• Meleg víz• Szódabikarbóna• Kenőzsír
• Hagyományos kulcs (az akkumulátorérintkező-bilincsek
csavarjaihoz)
Motor/töltőlevegő-
hűtőfolyadék szintje
(623. o.)
• „Toyota Super Long Life Coolant” (rendkívül hosszú élettar-
tamú Toyota hűtőfolyadék) vagy más, hasonlóan jó minő-
ségű, etilén-glikol alapú, szilikát-, amin-, nitrit-, borát-
mentes, hosszú élettartamú („long-life”) hibrid szerves sav
technológiával készült hűtőfolyadék is használható
A „Toyota Super Long Life Coolant” egy előre bekevert,
50% hűtőfolyadék és 50% desztillált víz tartalmú oldat.
• Tölcsér (hűtőfolyadék betöltéséhez)
Motorolajszint
(619. o.)
• „Toyota Genuine Motor Oil” (eredeti Toyota motorolaj) vagy
annak megfelelő
• Rongy vagy papír törlőkendő
• Tölcsér (csak a motorolaj betöltéséhez)
Biztosítékok
(656. o.)• Az eredetivel megegyező áramerősségű biztosíték
Izzók (661. o.)
• Az eredetivel megegyező áramerősségű és watt-teljesít-
ményű izzó
• Csillagfejű csavarhúzó
• Laposfejű csavarhúzó• Csavarkulcs
Hűtő és kondenzá-
tor (625. o.)
Gumiabroncsnyo-
más (644. o.)• Gumiabroncsnyomás-mérő
• Sűrítettlevegő-forrás
Ablakmosó folyadék
(630. o.)• Víz vagy fagyálló oldatot tartalmazó ablakmosó folyadék
(téli használathoz)
• Tölcsér (csak víz és mosófolyadék betöltéséhez)
Page 613 of 812

6137-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
A motortérben számos olyan mechanizmus és folyadék található, amelyek el-
mozdulhatnak, felforrósodhatnak vagy elektromosan feltöltődhetnek. A súlyos
vagy halálos sérülések elkerülése érdekében tartsa be a következő biztonsá-
gi figyelmeztetéseket.
nHa a motortérben dolgozik
lTartsa távol kezét, ruháját és a szerszámokat a forgó ventilátortól és a haj-
tószíjtól.
lKözvetlenül vezetés után ne érintse meg a motort, a hőcserélőt, a kipufo-
gócsonkot stb., mivel forróak lehetnek. Az olaj és az egyéb folyadékok
szintén felhevülnek.
lNe hagyjon gyúlékony anyagot a motortérben (pl. papírt és rongyot).
l
Ne dohányozzon, ne keltsen szikrát, és ne használjon nyílt lángot az üzem-
anyag-ellátó rendszer vagy az akkumulátor környezetében. Az üzemanyag-
pára és az akkumulátorgőzök gyúlékonyak.
lHa az akkumulátoron dolgozik, legyen nagyon óvatos. Mérgező és maró
kénsavat tartalmaz.
lLegyen óvatos, mert a fékfolyadék árthat kezének vagy szemének, és ká-
rosíthatja a fényezett felületeket. Ha a folyadék kezére vagy szemébe
fröccsen, azonnal öblítse le vízzel.
Ha továbbra is panasza van, forduljon orvoshoz.
nHa az elektromos hűtőventilátorokon vagy a hűtőrácson dolgozik
Intelligens nyitási és indítórendszer nélküli gépjárművek: A motorindító
gombot kapcsolja ki. Ha a gyújtáskapcsoló „ON” állásban van, és üzemel a
légkondicionáló berendezés és/vagy a hűtőfolyadék hőmérséklete magas,
az elektromos hűtőventilátorok automatikusan bekapcsolhatnak. (625. o.)
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek: A motorindító
gombot kapcsolja ki. Ha a motorindító gomb be van kapcsolva, és üzemel a
légkondicionáló berendezés és/vagy a hűtőfolyadék hőmérséklete magas,
az elektromos hűtőventilátor automatikusan bekapcsolhat. (625. o.)
nVédőszemüveg
Használjon védőszemüveget, hogy megakadályozza bármilyen kirepülő, ki-
eső anyag vagy folyadékpermet szembe kerülését.
Page 614 of 812

6147-3. Karbantartás saját kivitelezésben
FIGYELEM
nHa eltávolítja a levegőszűrő-betétet
Ha úgy használja a gépjárművet, hogy eltávolította a levegőszűrő-betétet, a
levegőben lévő szennyeződés a motor túlzott elhasználódásához vezethet.
nHa a folyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadékszint kis mértékben csökken, ahogy a
fékbetétek kopnak, illetve, amikor a gyűjtőtartályban magas a folyadékszint.
Ha gyakran kell utántölteni a kiegyenlítőtartályt, az súlyos problémára utal.
Page 615 of 812

6157-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Motorháztető
Húzza meg a motorháztető-nyi-
tókart.
A motorháztető kissé felpattan.
Oldalirányban húzza fel a ki-
egészítő biztosítókart, és emel-
je fel a fedelet.
Tartsa meg kézzel a motorház-
tetőt, míg a kitámasztórudat a
helyére illeszti.
A motorháztető felnyitásához oldja a zár reteszelését a gépjármű
belsejében.
1
2
3
Page 616 of 812

6167-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
nElindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csukva és zár-
va. Ha a motorháztető nincs teljesen bezárva, menet közben kinyílhat, ami
súlyos sérüléssel vagy halállal járó balesetet okozhat.
nA kitámasztórúd nyílásba való behelyezése után
Győződjön meg arról, hogy a rúd a motorháztetőt biztonságosan kitámasz-
totta úgy, hogy az nem tud ráesni a fejére vagy valamelyik testrészére.
FIGYELEM
nA motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt lecsukja a
motorháztetőt. Ha nem pattintja ki a kitámasztórudat, akkor lecsukáskor a
motorháztető elgörbülhet.
Page 617 of 812

6177-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
A gépjárműemelő elhelyezése
uElöl
uHátul
Gépjárműemelő használatakor kövesse az emelőhöz kapott
használati utasítást és biztonságosan végezze el a műveleteket.
A gépjármű megemelésekor ügyeljen a gépjárműemelő pontos
elhelyezésére. A nem megfelelő elhelyezés a gépjármű károso-
dásához vagy személyi sérüléshez vezethet.
Kétkerék-meghajtású modellek Összkerékmeghajtású modellek12
Page 618 of 812

6187-3. Karbantartás saját kivitelezésben
Motor tér
Ablakmosófolyadék-
tartály (630. o.)
Motorhűtőfolyadék-
kiegyenlítőtartály (623. o.)
Biztosítékdobozok (656. o.)
Töltőlevegő-hűtő
Motorolaj-betöltőnyílás
zárósapka (620. o.)Olajszintmérő
pálca (619. o.)
Motorhűtőfolyadék-
kiegyenlítőtartály (623. o.)
Akkumulátor (626. o.)
Hűtő (625. o.)
Kondenzátor (625. o.)
Elektromos hűtőventilátorok1
2
3
4
5
6
7
8
9
10
11
Page 619 of 812

6197-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmérő
pálca segítségével ellenőrizze az olajszintet.
nA motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor bemelegedése és
kikapcsolása után várjon legalább 5 percet, hogy olaj visszafoly-
hasson a motor alsó részébe.
Húzza ki az olajszintmérő
pálcát, a vége alá rongyot
tartva.
Törölje tisztára a nívópálcát.
Újra helyezze be teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá,
húzza ki a nívópálcát, és
nézze meg az olajszintet a
pálca végén.
Alacsony
Normál
Magas
Az olajszintmérő pálca alakja a
gépjármű vagy a motor típusától
függően változó.
Törölje meg az olajszintmérő pálcát és helyezze be újra.
Motorolaj
1
2
3
4
5
1
2
3
6
Page 620 of 812

6207-3. Karbantartás saját kivitelezésben
nMotorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motor-
ban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva, vegye le az olaj-
betöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellenőrizve.
Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetöltőnyílás-zárósapkát.
A motorolaj
kiválasztása765. o.
Olajmennyiség
(Alacsony Tele)1,5 L (1,6 qt., 1,3 Imp. qt.)
Kellékek Tiszta tölcsér
1
2
3
