2214-1. Prima di mettersi alla guida
4
Guida
C-HR_OM_Europe_OM10532L

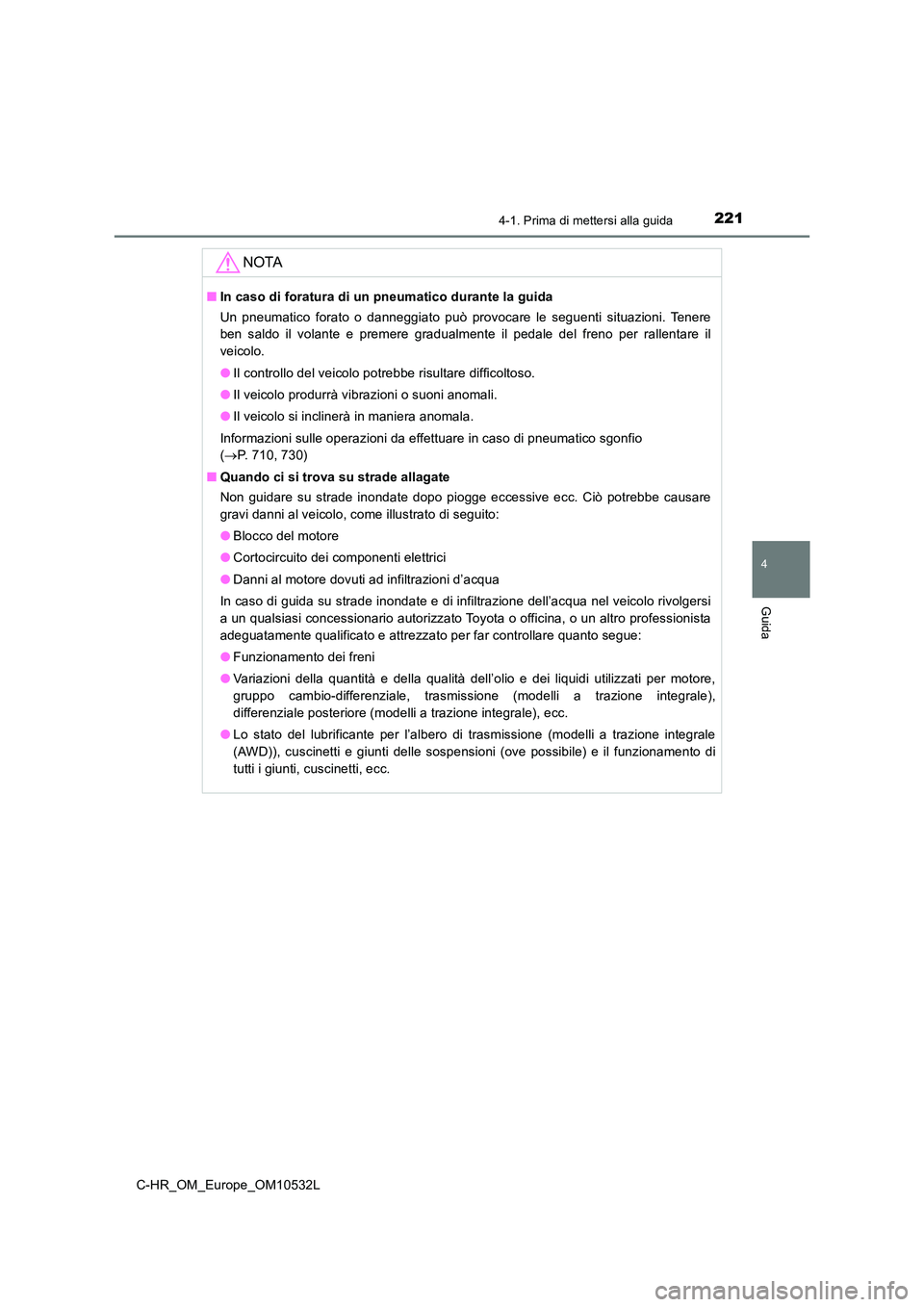

NOTA
■In caso di foratura di un pneumatico durante la guida
Un pneumatico forato o danneggiato può provocare le seguenti situazioni. Tenere
ben saldo il volante e premere gradualmente il pedale del freno per rallentare il
veicolo.
● Il controllo del veicolo potrebbe risultare difficoltoso.
● Il veicolo produrrà vibrazioni o suoni anomali.
● Il veicolo si inclinerà in maniera anomala.
Informazioni sulle operazioni da effettuare in caso di pneumatico sgonfio
( P. 710, 730)
■ Quando ci si trova su strade allagate
Non guidare su strade inondate dopo piogge eccessive ecc. Ciò potrebbe causare
gravi danni al veicolo, come illustrato di seguito:
● Blocco del motore
● Cortocircuito dei componenti elettrici
● Danni al motore dovuti ad infiltrazioni d’acqua
In caso di guida su strade inondate e di infiltrazione dell’acqua nel veicolo rivolgersi
a un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato per far controllare quanto segue:
● Funzionamento dei freni
● Variazioni della quantità e della qualità dell’olio e dei liquidi utilizzati per motore,
gruppo cambio-differenziale, trasmissione (modelli a trazione integrale),
differenziale posteriore (modelli a trazione integrale), ecc.
● Lo stato del lubrificante per l’albero di trasmissione (modelli a trazione integrale
(AWD)), cuscinetti e giunti delle sospensioni (ove possibile) e il funzionamento di
tutti i giunti, cuscinetti, ecc.

2224-1. Prima di mettersi alla guida
C-HR_OM_Europe_OM10532L

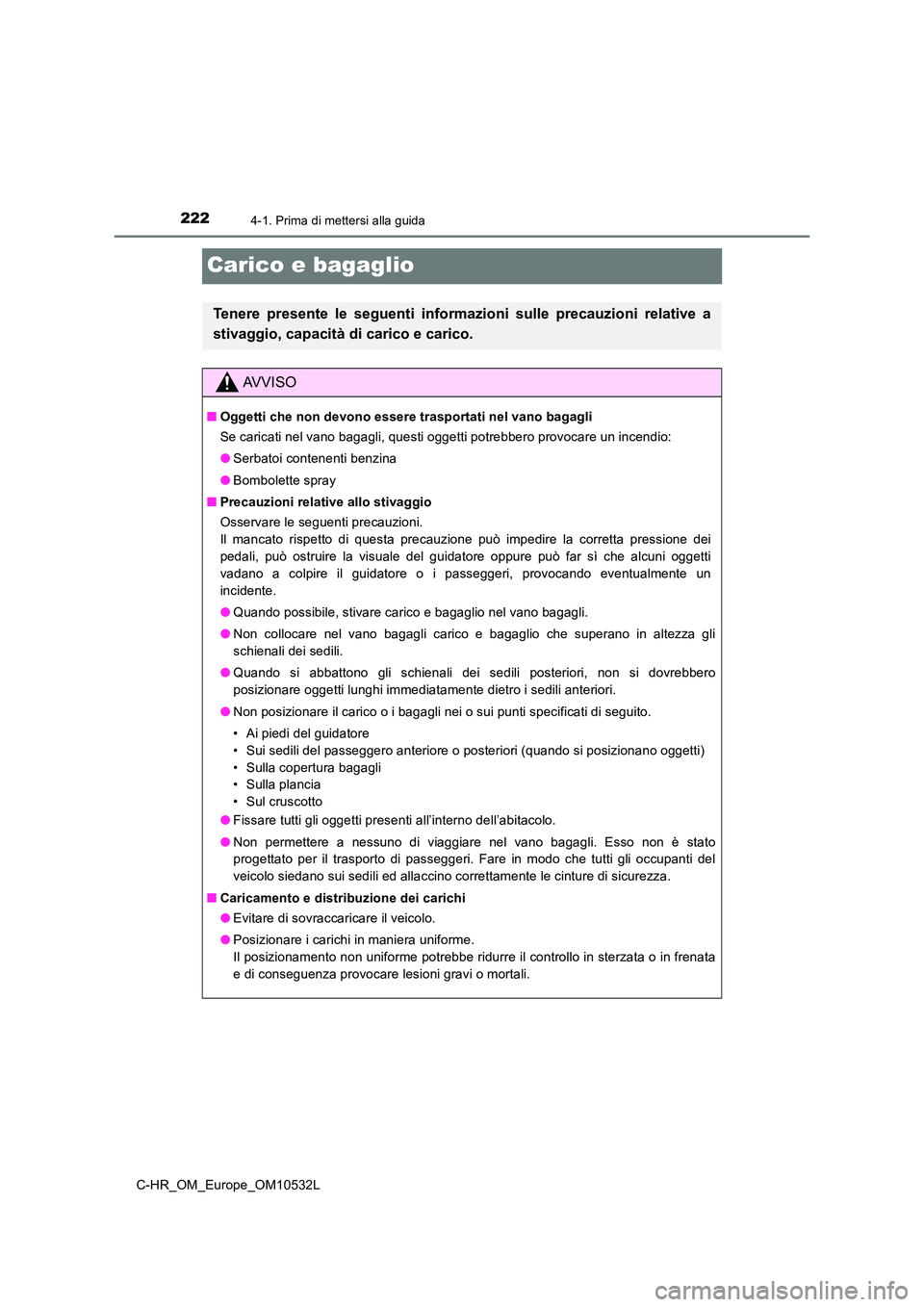

Carico e bagaglio
Tenere presente le seguenti informazioni sulle precauzioni relative a
stivaggio, capacità di carico e carico.
AVVISO
■ Oggetti che non devono essere trasportati nel vano bagagli
Se caricati nel vano bagagli, questi oggetti potrebbero provocare un incendio:
● Serbatoi contenenti benzina
● Bombolette spray
■ Precauzioni relative allo stivaggio
Osservare le seguenti precauzioni.
Il mancato rispetto di questa precauzione può impedire la corretta pressione dei
pedali, può ostruire la visuale del guidatore oppure può far sì che alcuni oggetti
vadano a colpire il guidatore o i passeggeri, provocando eventualmente un
incidente.
● Quando possibile, stivare carico e bagaglio nel vano bagagli.
● Non collocare nel vano bagagli carico e bagaglio che superano in altezza gli
schienali dei sedili.
● Quando si abbattono gli schienali dei sedili posteriori, non si dovrebbero
posizionare oggetti lunghi immediatamente dietro i sedili anteriori.
● Non posizionare il carico o i bagagli nei o sui punti specificati di seguito.
• Ai piedi del guidatore
• Sui sedili del passeggero anteriore o posteriori (quando si posizionano oggetti)
• Sulla copertura bagagli
• Sulla plancia
• Sul cruscotto
● Fissare tutti gli oggetti presenti all’interno dell’abitacolo.
● Non permettere a nessuno di viaggiare nel vano bagagli. Esso non è stato
progettato per il trasporto di passeggeri. Fare in modo che tutti gli occupanti del
veicolo siedano sui sedili ed allaccino correttamente le cinture di sicurezza.
■ Caricamento e distribuzione dei carichi
● Evitare di sovraccaricare il veicolo.
● Posizionare i carichi in maniera uniforme.
Il posizionamento non uniforme potrebbe ridurre il controllo in sterzata o in frenata
e di conseguenza provocare lesioni gravi o mortali.

223
4
4-1. Prima di mettersi alla guida
Guida
C-HR_OM_Europe_OM10532L

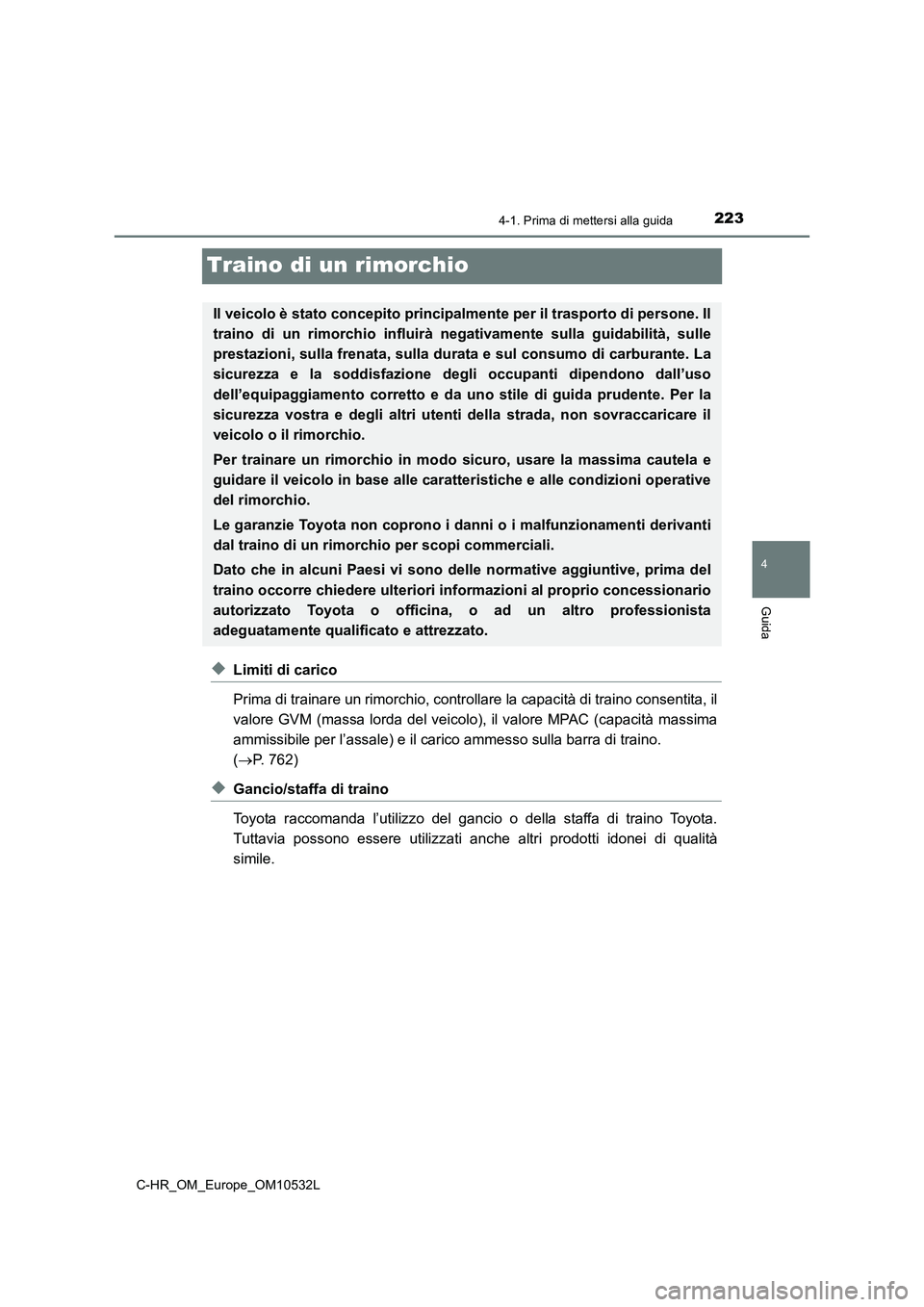

Traino di un rimorchio
◆Limiti di carico
Prima di trainare un rimorchio, controllare la capacità di traino consentita, il
valore GVM (massa lorda del veicolo), il valore MPAC (capacità massima
ammissibile per l’assale) e il carico ammesso sulla barra di traino.
(P. 762)
◆Gancio/staffa di traino
Toyota raccomanda l’utilizzo del gancio o della staffa di traino Toyota.
Tuttavia possono essere utilizzati anche altri prodotti idonei di qualità
simile.
Il veicolo è stato concepito principalmente per il trasporto di persone. Il
traino di un rimorchio influirà negativamente sulla guidabilità, sulle
prestazioni, sulla frenata, sulla durata e sul consumo di carburante. La
sicurezza e la soddisfazione degli occupanti dipendono dall’uso
dell’equipaggiamento corretto e da uno stile di guida prudente. Per la
sicurezza vostra e degli altri utenti della strada, non sovraccaricare il
veicolo o il rimorchio.
Per trainare un rimorchio in modo sicuro, usare la massima cautela e
guidare il veicolo in base alle caratteristiche e alle condizioni operative
del rimorchio.
Le garanzie Toyota non coprono i danni o i malfunzionamenti derivanti
dal traino di un rimorchio per scopi commerciali.
Dato che in alcuni Paesi vi sono delle normative aggiuntive, prima del
traino occorre chiedere ulteriori informazioni al proprio concessionario
autorizzato Toyota o officina, o ad un altro professionista
adeguatamente qualificato e attrezzato.

2244-1. Prima di mettersi alla guida
C-HR_OM_Europe_OM10532L■

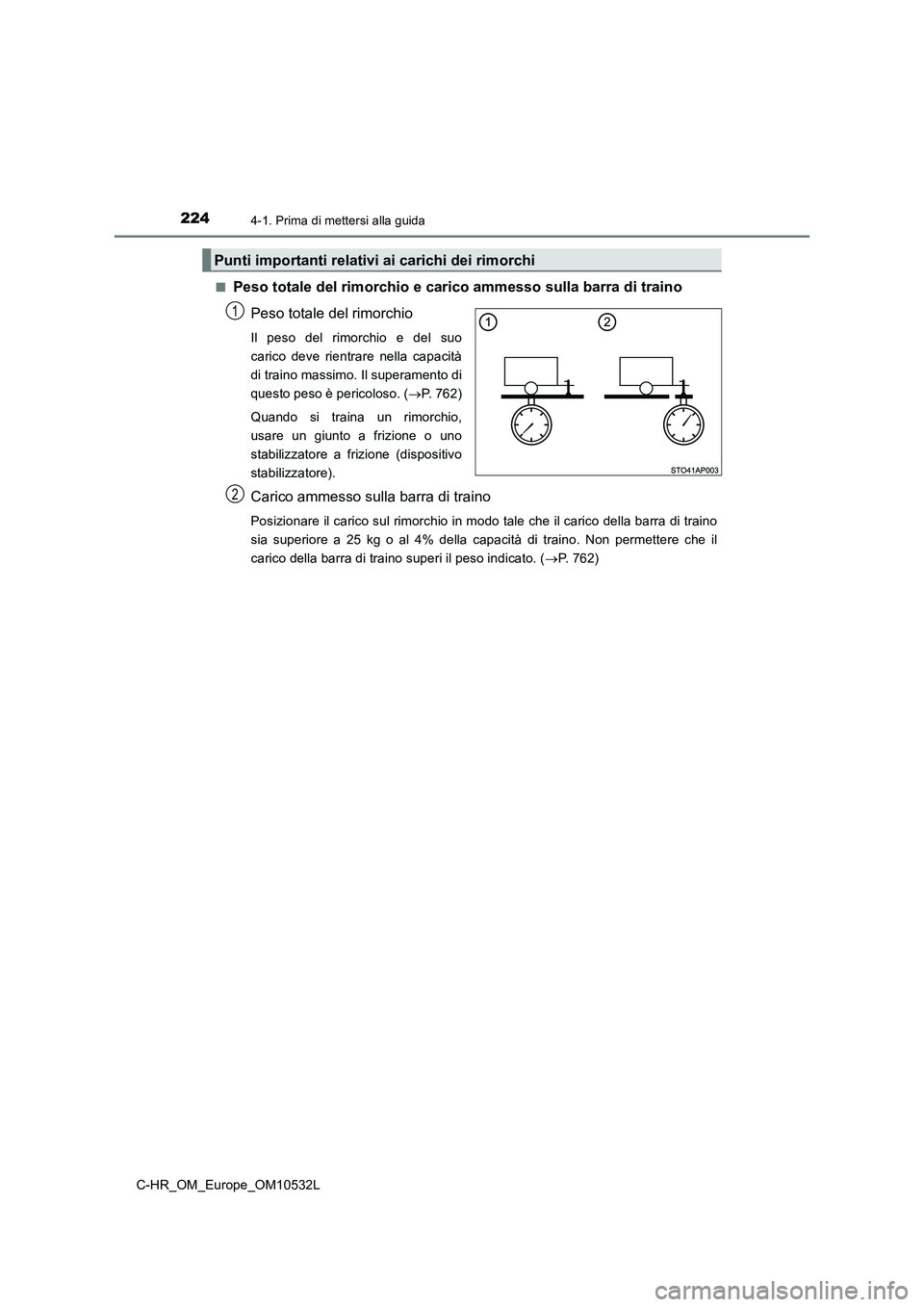

Peso totale del rimorchio e carico ammesso sulla barra di traino
Peso totale del rimorchio
Il peso del rimorchio e del suo
carico deve rientrare nella capacità
di traino massimo. Il superamento di
questo peso è pericoloso. (P. 762)
Quando si traina un rimorchio,
usare un giunto a frizione o uno
stabilizzatore a frizione (dispositivo
stabilizzatore).
Carico ammesso sulla barra di traino
Posizionare il carico sul rimorchio in modo tale che il carico della barra di traino
sia superiore a 25 kg o al 4% della capacità di traino. Non permettere che il
carico della barra di traino superi il peso indicato. (P. 7 6 2 )
Punti importanti relativi ai carichi dei rimorchi
1
2

2254-1. Prima di mettersi alla guida
4
Guida
C-HR_OM_Europe_OM10532L

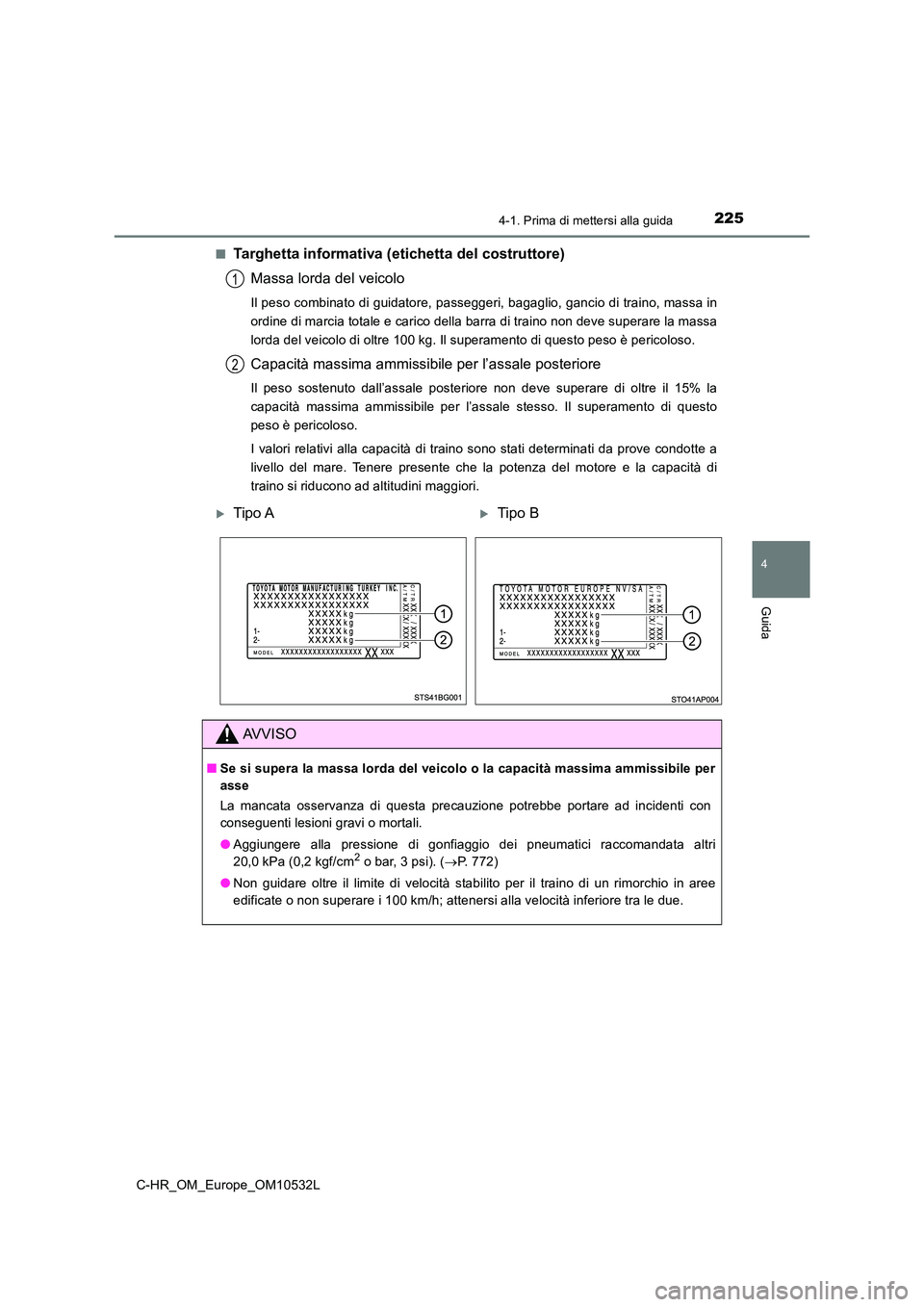

■Targhetta informativa (etichetta del costruttore)
Massa lorda del veicolo
Il peso combinato di guidatore, passeggeri, bagaglio, gancio di traino, massa in
ordine di marcia totale e carico della barra di traino non deve superare la massa
lorda del veicolo di oltre 100 kg. Il superamento di questo peso è pericoloso.
Capacità massima ammissibile per l’assale posteriore
Il peso sostenuto dall’assale posteriore non deve superare di oltre il 15% la
capacità massima ammissibile per l’assale stesso. Il superamento di questo
peso è pericoloso.
I valori relativi alla capacità di traino sono stati determinati da prove condotte a
livello del mare. Tenere presente che la potenza del motore e la capacità di
traino si riducono ad altitudini maggiori.
1
2
Tipo ATipo B
AVVISO
■ Se si supera la massa lorda del veicolo o la capacità massima ammissibile per
asse
La mancata osservanza di questa precauzione potrebbe portare ad incidenti con
conseguenti lesioni gravi o mortali.
● Aggiungere alla pressione di gonfiaggio dei pneumatici raccomandata altri
20,0 kPa (0,2 kgf/cm2 o bar, 3 psi). ( P. 772)
● Non guidare oltre il limite di velocità stabilito per il traino di un rimorchio in aree
edificate o non superare i 100 km/h; attenersi alla velocità inferiore tra le due.

2264-1. Prima di mettersi alla guida
C-HR_OM_Europe_OM10532L

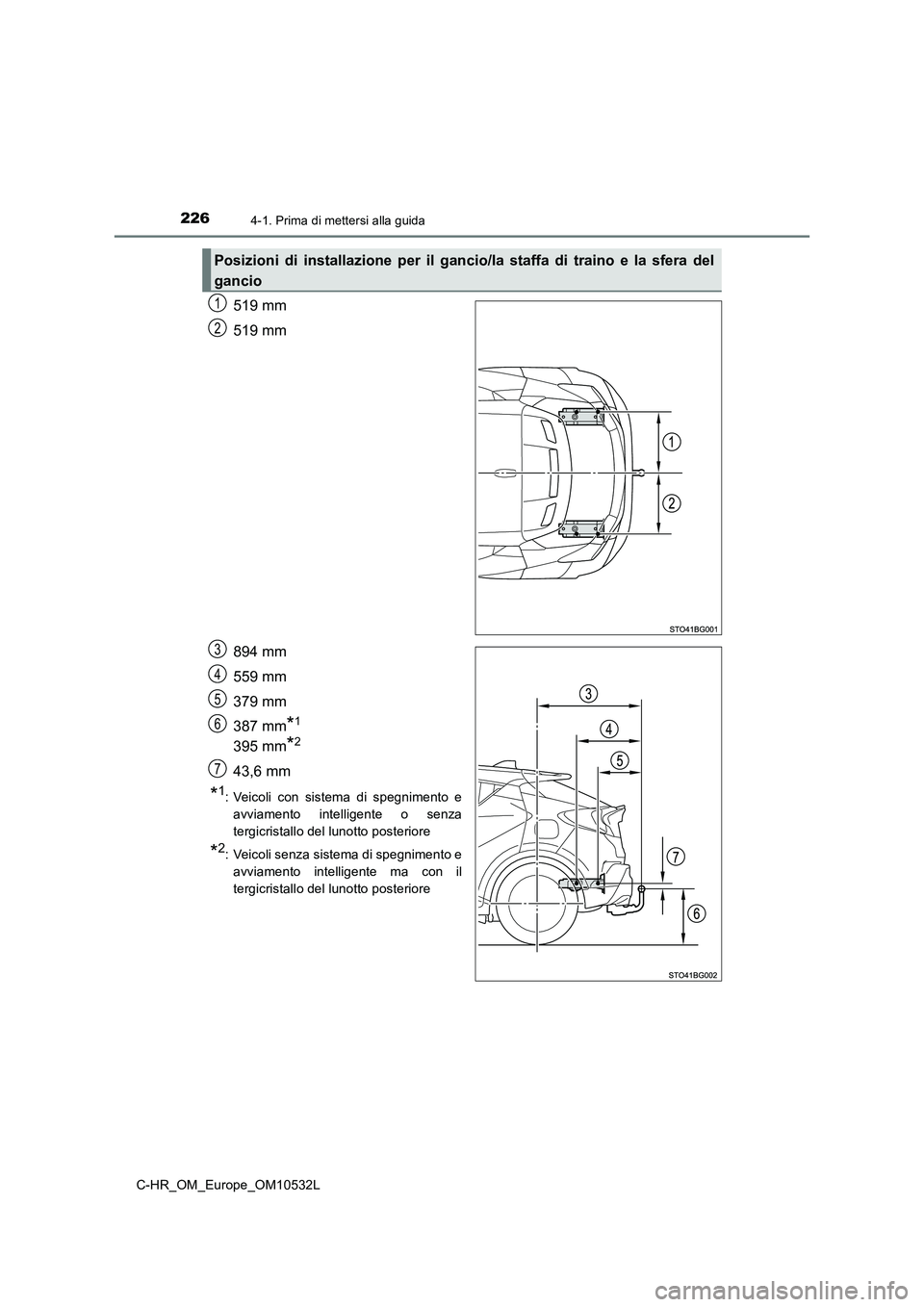

519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
*1
395 mm*2
43,6 mm
*1
: Veicoli con sistema di spegnimento e
avviamento intelligente o senza
tergicristallo del lunotto posteriore
*2
: Veicoli senza sistema di spegnimento e
avviamento intelligente ma con il
tergicristallo del lunotto posteriore
Posizioni di installazione per il gancio/la staffa di traino e la sfera del
gancio
1
2
3
4
5
6
7

2274-1. Prima di mettersi alla guida
4
Guida
C-HR_OM_Europe_OM10532L
■Informazioni pneumatici
●In caso di traino, aumentare la pressione di gonfiaggio dei pneumatici di 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) rispetto al valore raccomandato. (P. 772)
●Aumentare la pressione di gonfiaggio dei pneumatici del rimorchio in base al peso
totale del rimorchio e conformemente ai valori raccomandati dal costruttore del
rimorchio.
■Luci del rimorchio
Quando si installano le luci del rimorchio, consultare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, poiché un’installazione non corretta potrebbe danneggiare le luci del
veicolo. Quando si installano le luci del rimorchio, rispettare le normative locali vigenti.
■Programma di rodaggio
Toyota raccomanda che i veicoli dotati di nuovi componenti della catena cinematica
non vengano usati per il traino di rimorchi per i primi 800 km.
■Controlli di sicurezza prima di trainare un rimorchio
●Accertarsi che non venga superato il limite di carico massimo per il gancio/la staffa di
traino e la sfera del gancio. Tenere presente che il peso del rimorchio si sommerà al
carico esercitato sul veicolo. Accertarsi inoltre che il carico totale esercitato sul
veicolo sia compreso nei limiti di peso. (P. 2 2 4 )
●Controllare che il carico del rimorchio sia ben fissato.
●Se il traffico non può essere visto con chiarezza con gli specchietti normali, il veicolo
deve essere dotato di specchietti retrovisori esterni supplementari. Regolare i bracci
di estensione di questi specchietti su entrambi i lati del veicolo per garantire sempre
la massima visibilità della strada.
■Manutenzione
●Quando si utilizza il veicolo per trainare un rimorchio, occorre effettuare una
manutenzione più frequente, a causa del maggiore carico a cui il veicolo è sottoposto
rispetto a una guida normale.
●Dopo aver trainato un rimorchio per circa 1.000 km, riserrare tutti i bulloni che fissano
la sfera del gancio e la staffa.

2284-1. Prima di mettersi alla guida
C-HR_OM_Europe_OM10532L

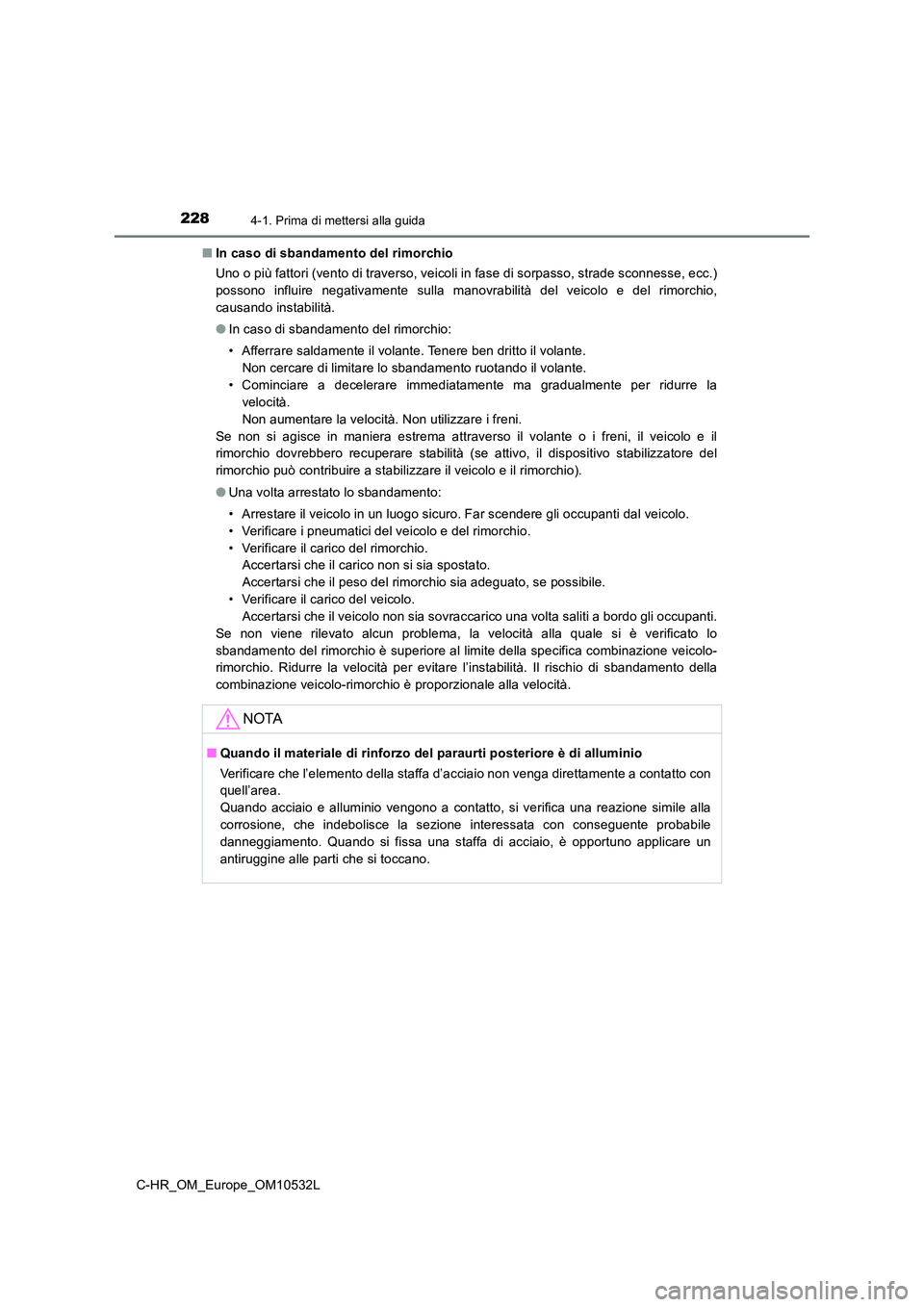

■ In caso di sbandamento del rimorchio
Uno o più fattori (vento di traverso, veicoli in fase di sorpasso, strade sconnesse, ecc.)
possono influire negativamente sulla manovrabilità del veicolo e del rimorchio,
causando instabilità.
● In caso di sbandamento del rimorchio:
• Afferrare saldamente il volante. Tenere ben dritto il volante.
Non cercare di limitare lo sbandamento ruotando il volante.
• Cominciare a decelerare immediatamente ma gradualmente per ridurre la
velocità.
Non aumentare la velocità. Non utilizzare i freni.
Se non si agisce in maniera estrema attraverso il volante o i freni, il veicolo e il
rimorchio dovrebbero recuperare stabilità (se attivo, il dispositivo stabilizzatore del
rimorchio può contribuire a stabilizzare il veicolo e il rimorchio).
● Una volta arrestato lo sbandamento:
• Arrestare il veicolo in un luogo sicuro. Far scendere gli occupanti dal veicolo.
• Verificare i pneumatici del veicolo e del rimorchio.
• Verificare il carico del rimorchio.
Accertarsi che il carico non si sia spostato.
Accertarsi che il peso del rimorchio sia adeguato, se possibile.
• Verificare il carico del veicolo.
Accertarsi che il veicolo non sia sovraccarico una volta saliti a bordo gli occupanti.
Se non viene rilevato alcun problema, la velocità alla quale si è verificato lo
sbandamento del rimorchio è superiore al limite della specifica combinazione veicolo-
rimorchio. Ridurre la velocità per evitare l’instabilità. Il rischio di sbandamento della
combinazione veicolo-rimorchio è proporzionale alla velocità.
NOTA
■ Quando il materiale di rinforzo del paraurti posteriore è di alluminio
Verificare che l’elemento della staffa d’acciaio non venga direttamente a contatto con
quell’area.
Quando acciaio e alluminio vengono a contatto, si verifica una reazione simile alla
corrosione, che indebolisce la sezione interessata con conseguente probabile
danneggiamento. Quando si fissa una staffa di acciaio, è opportuno applicare un
antiruggine alle parti che si toccano.

2294-1. Prima di mettersi alla guida
4
Guida
C-HR_OM_Europe_OM10532L

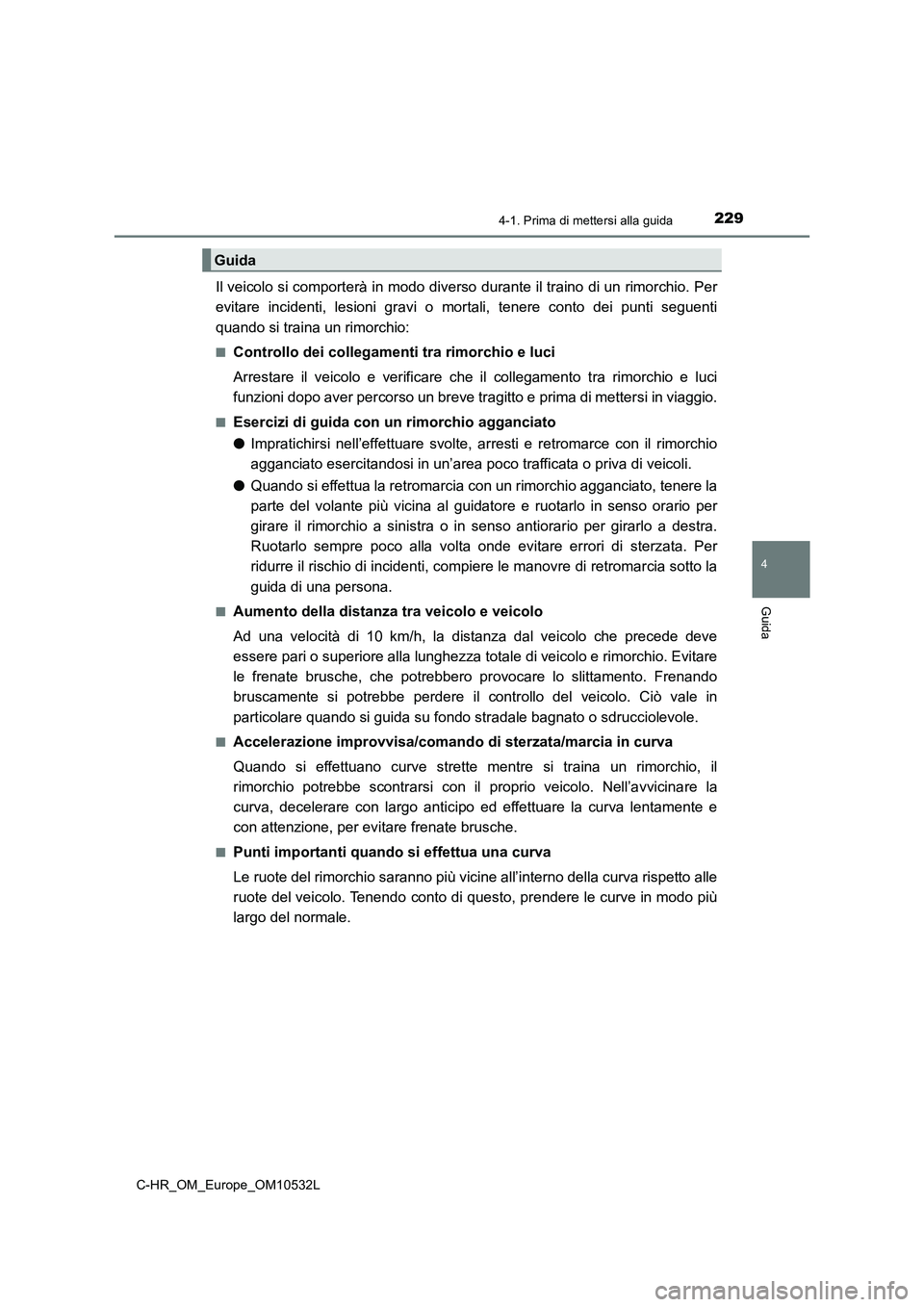

Il veicolo si comporterà in modo diverso durante il traino di un rimorchio. Per
evitare incidenti, lesioni gravi o mortali, tenere conto dei punti seguenti
quando si traina un rimorchio:
■Controllo dei collegamenti tra rimorchio e luci
Arrestare il veicolo e verificare che il collegamento tra rimorchio e luci
funzioni dopo aver percorso un breve tragitto e prima di mettersi in viaggio.
■Esercizi di guida con un rimorchio agganciato
●Impratichirsi nell’effettuare svolte, arresti e retromarce con il rimorchio
agganciato esercitandosi in un’area poco trafficata o priva di veicoli.
●Quando si effettua la retromarcia con un rimorchio agganciato, tenere la
parte del volante più vicina al guidatore e ruotarlo in senso orario per
girare il rimorchio a sinistra o in senso antiorario per girarlo a destra.
Ruotarlo sempre poco alla volta onde evitare errori di sterzata. Per
ridurre il rischio di incidenti, compiere le manovre di retromarcia sotto la
guida di una persona.
■Aumento della distanza tra veicolo e veicolo
Ad una velocità di 10 km/h, la distanza dal veicolo che precede deve
essere pari o superiore alla lunghezza totale di veicolo e rimorchio. Evitare
le frenate brusche, che potrebbero provocare lo slittamento. Frenando
bruscamente si potrebbe perdere il controllo del veicolo. Ciò vale in
particolare quando si guida su fondo stradale bagnato o sdrucciolevole.
■Accelerazione improvvisa/comando di sterzata/marcia in curva
Quando si effettuano curve strette mentre si traina un rimorchio, il
rimorchio potrebbe scontrarsi con il proprio veicolo. Nell’avvicinare la
curva, decelerare con largo anticipo ed effettuare la curva lentamente e
con attenzione, per evitare frenate brusche.
■Punti importanti quando si effettua una curva
Le ruote del rimorchio saranno più vicine all’interno della curva rispetto alle
ruote del veicolo. Tenendo conto di questo, prendere le curve in modo più
largo del normale.
Guida

2304-1. Prima di mettersi alla guida
C-HR_OM_Europe_OM10532L■

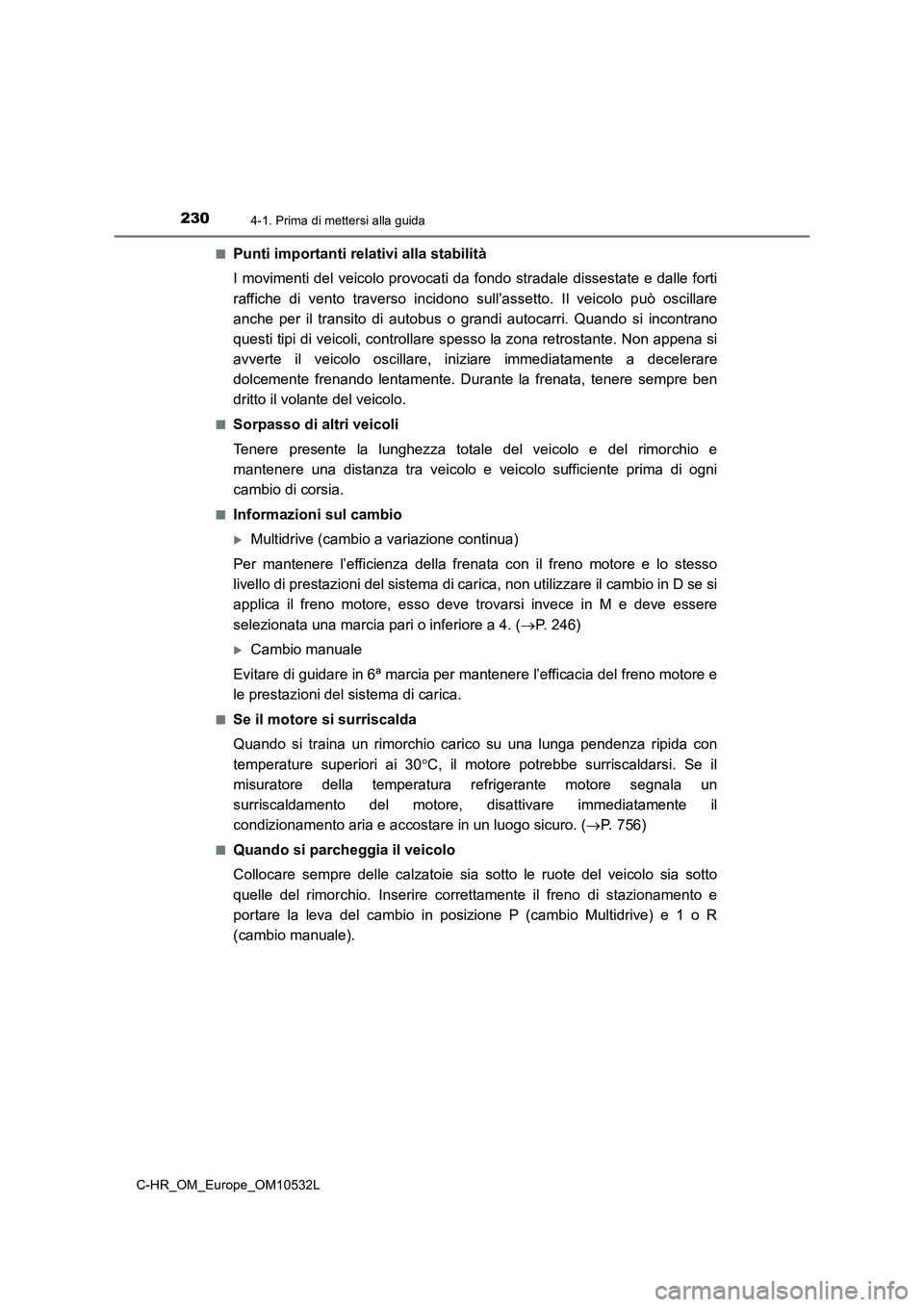

Punti importanti relativi alla stabilità
I movimenti del veicolo provocati da fondo stradale dissestate e dalle forti
raffiche di vento traverso incidono sull’assetto. Il veicolo può oscillare
anche per il transito di autobus o grandi autocarri. Quando si incontrano
questi tipi di veicoli, controllare spesso la zona retrostante. Non appena si
avverte il veicolo oscillare, iniziare immediatamente a decelerare
dolcemente frenando lentamente. Durante la frenata, tenere sempre ben
dritto il volante del veicolo.
■Sorpasso di altri veicoli
Tenere presente la lunghezza totale del veicolo e del rimorchio e
mantenere una distanza tra veicolo e veicolo sufficiente prima di ogni
cambio di corsia.
■Informazioni sul cambio
Multidrive (cambio a variazione continua)
Per mantenere l’efficienza della frenata con il freno motore e lo stesso
livello di prestazioni del sistema di carica, non utilizzare il cambio in D se si
applica il freno motore, esso deve trovarsi invece in M e deve essere
selezionata una marcia pari o inferiore a 4. (P. 246)
Cambio manuale
Evitare di guidare in 6ª marcia per mantenere l’efficacia del freno motore e
le prestazioni del sistema di carica.
■Se il motore si surriscalda
Quando si traina un rimorchio carico su una lunga pendenza ripida con
temperature superiori ai 30C, il motore potrebbe surriscaldarsi. Se il
misuratore della temperatura refrigerante motore segnala un
surriscaldamento del motore, disattivare immediatamente il
condizionamento aria e accostare in un luogo sicuro. (P. 756)
■Quando si parcheggia il veicolo
Collocare sempre delle calzatoie sia sotto le ruote del veicolo sia sotto
quelle del rimorchio. Inserire correttamente il freno di stazionamento e
portare la leva del cambio in posizione P (cambio Multidrive) e 1 o R
(cambio manuale).
