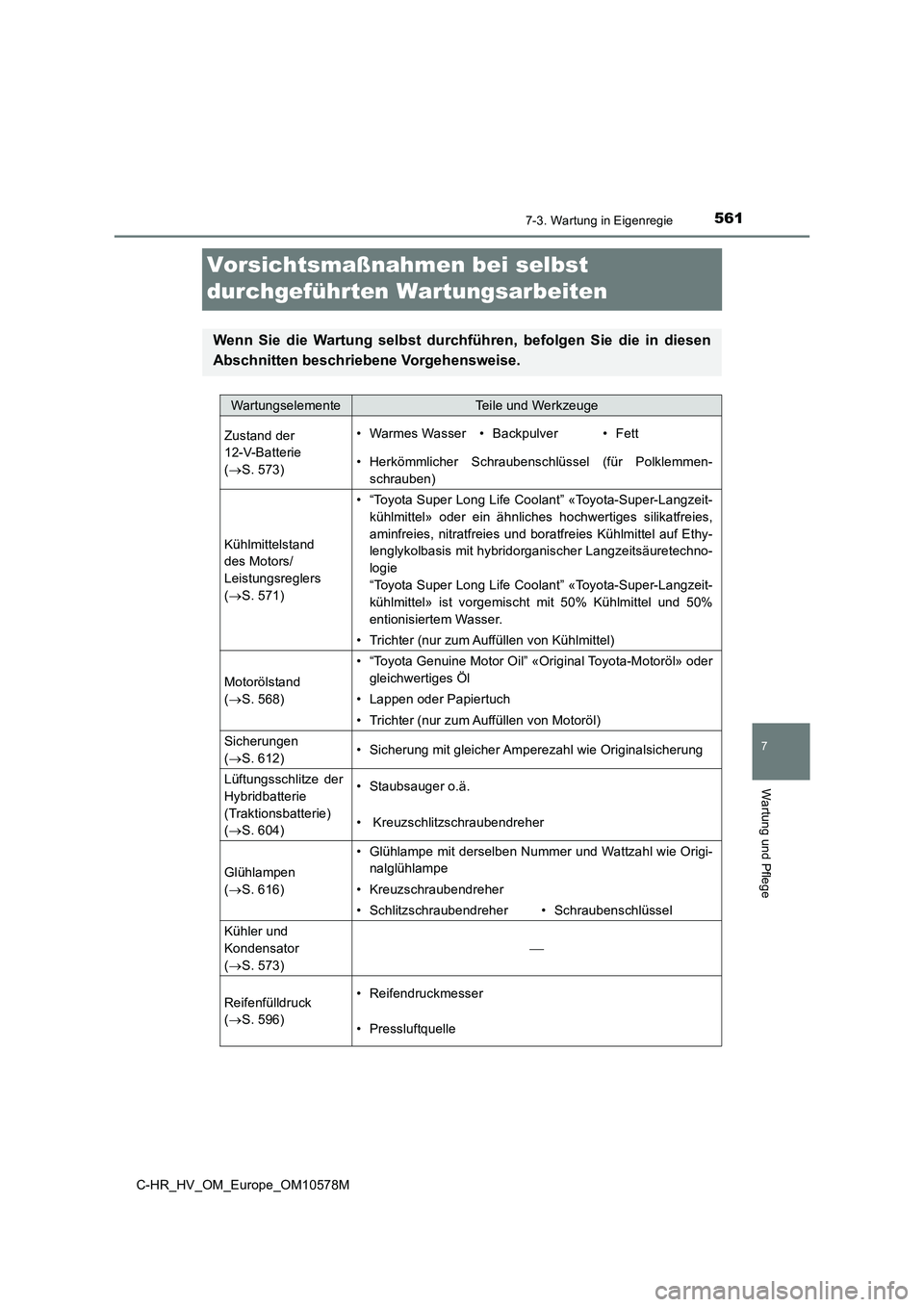

5617-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
Vorsichtsmaßnahmen bei selbst
durchgeführten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die in diesen
Abschnitten beschriebene Vorgehensweise.
WartungselementeTeile und Werkzeuge
Zustand der
12-V-Batterie
( S. 573)
• Warmes Wasser • Backpulver • Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Kühlmittelstand
des Motors/
Leistungsreglers
( S. 571)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
entionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
( S. 568)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
( S. 612)• Sicherung mit gleicher Amperezahl wie Originalsicherung
Lüftungsschlitze der
Hybridbatterie
(Traktionsbatterie)
( S. 604)
• Staubsauger o.ä.
• Kreuzschlitzschraubendreher
Glühlampen
( S. 616)
• Glühlampe mit derselben Nummer und Wattzahl wie Origi-
nalglühlampe
• Kreuzschraubendreher
• Schlitzschraubendreher• Schraubenschlüssel
Kühler und
Kondensator
( S. 573)

Reifenfülldruck
( S. 596)
• Reifendruckmesser
• Pressluftquelle

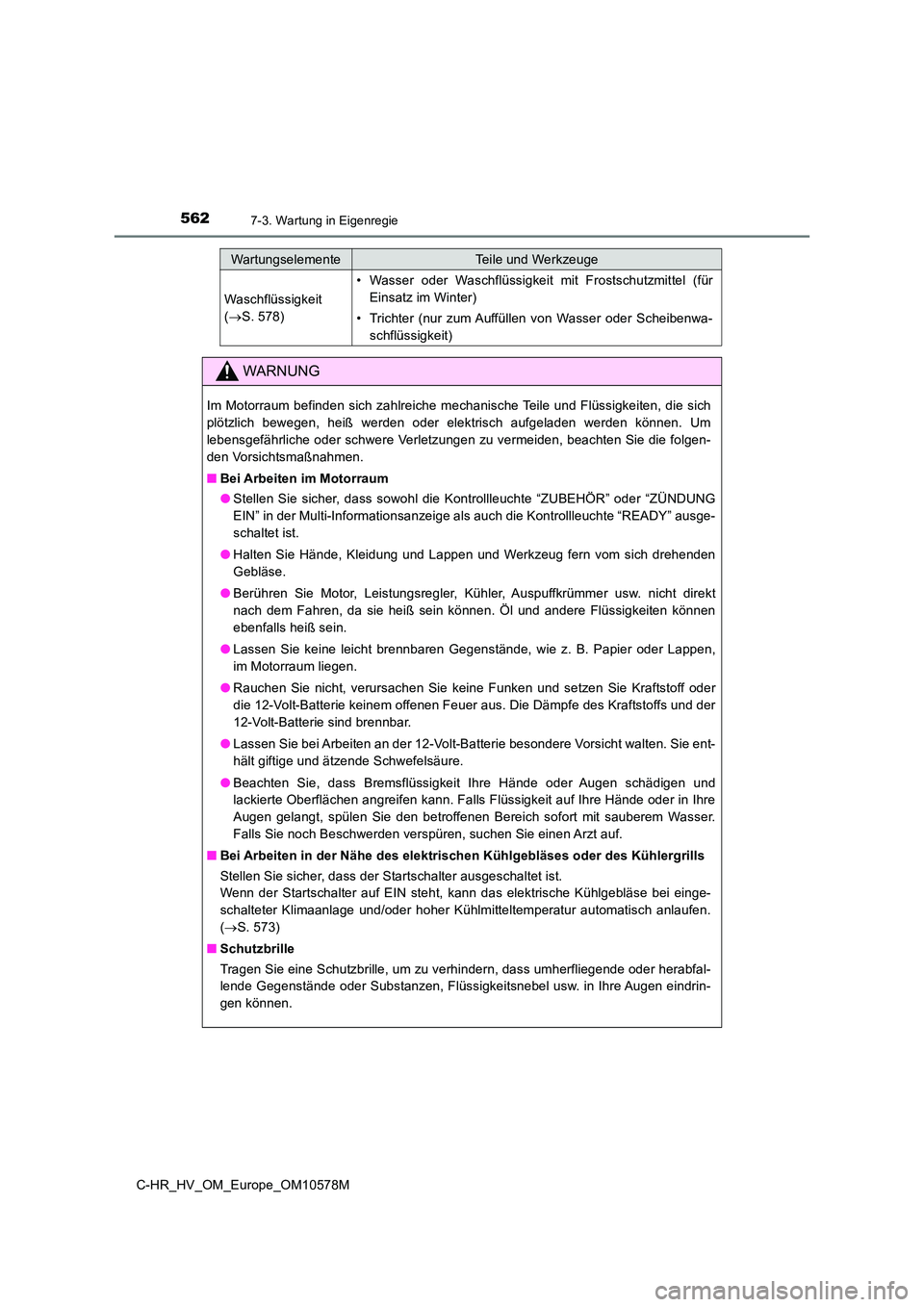

5627-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
Waschflüssigkeit
( S. 578)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Scheibenwa-
schflüssigkeit)
WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um
lebensgefährliche oder schwere Verletzungen zu vermeiden, beachten Sie die folgen-
den Vorsichtsmaßnahmen.
■ Bei Arbeiten im Motorraum
● Stellen Sie sicher, dass sowohl die Kontrollleuchte “ZUBEHÖR” oder “ZÜNDUNG
EIN” in der Multi-Informationsanzeige als auch die Kontrollleuchte “READY” ausge-
schaltet ist.
● Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden
Gebläse.
● Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht direkt
nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können
ebenfalls heiß sein.
● Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
● Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff oder
die 12-Volt-Batterie keinem offenen Feuer aus. Die Dämpfe des Kraftstoffs und der
12-Volt-Batterie sind brennbar.
● Lassen Sie bei Arbeiten an der 12-Volt-Batterie besondere Vorsicht walten. Sie ent-
hält giftige und ätzende Schwefelsäure.
● Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und
lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihre Hände oder in Ihre
Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Falls Sie noch Beschwerden verspüren, suchen Sie einen Arzt auf.
■ Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Stellen Sie sicher, dass der Startschalter ausgeschaltet ist.
Wenn der Startschalter auf EIN steht, kann das elektrische Kühlgebläse bei einge-
schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur automatisch anlaufen.
( S. 573)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen eindrin-
gen können.
WartungselementeTeile und Werkzeuge

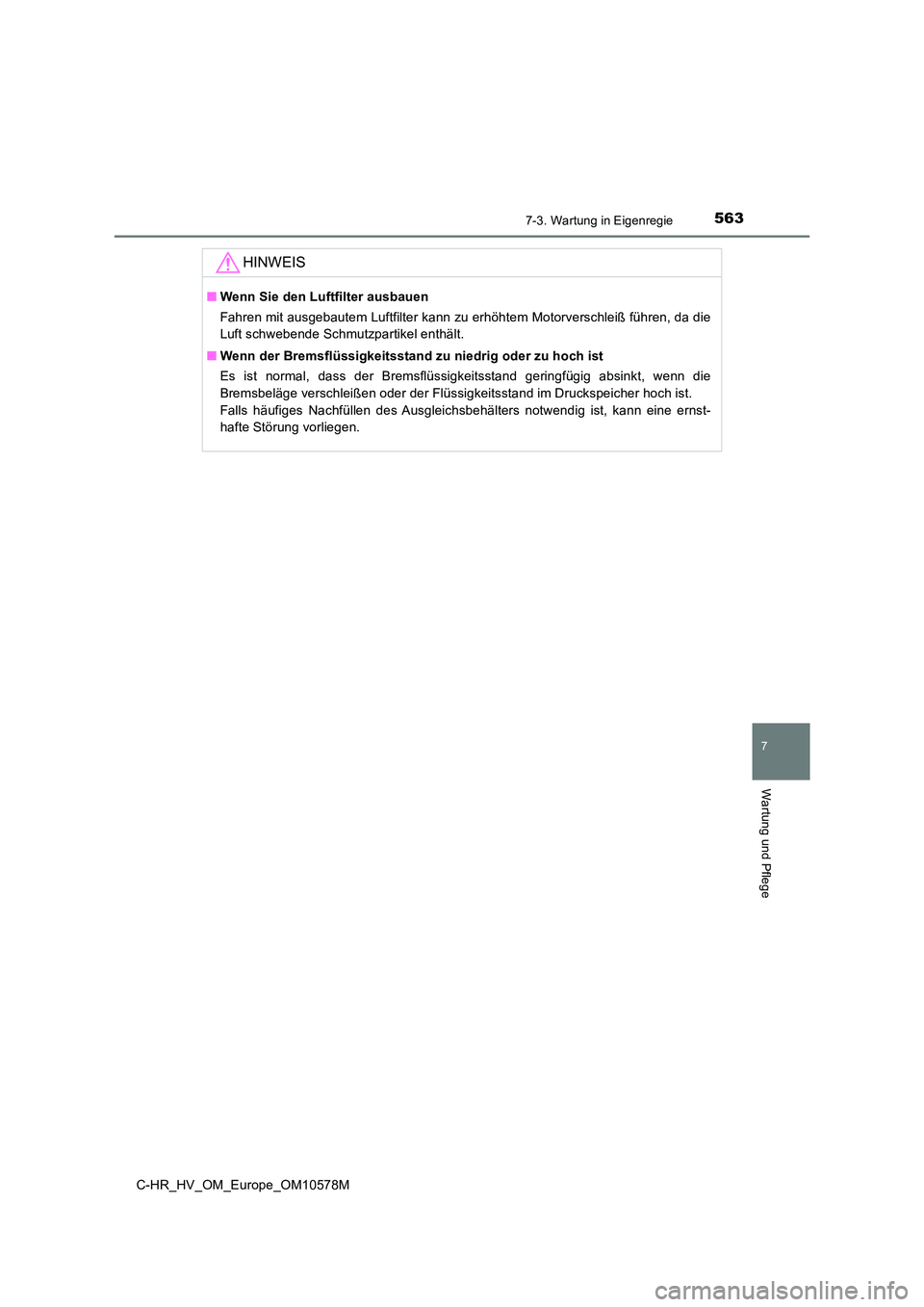

5637-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■ Wenn der Bremsflüssigkeitsstand zu niedrig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand geringfügig absinkt, wenn die
Bremsbeläge verschleißen oder der Flüssigkeitsstand im Druckspeicher hoch ist.
Falls häufiges Nachfüllen des Ausgleichsbehälters notwendig ist, kann eine ernst-
hafte Störung vorliegen.

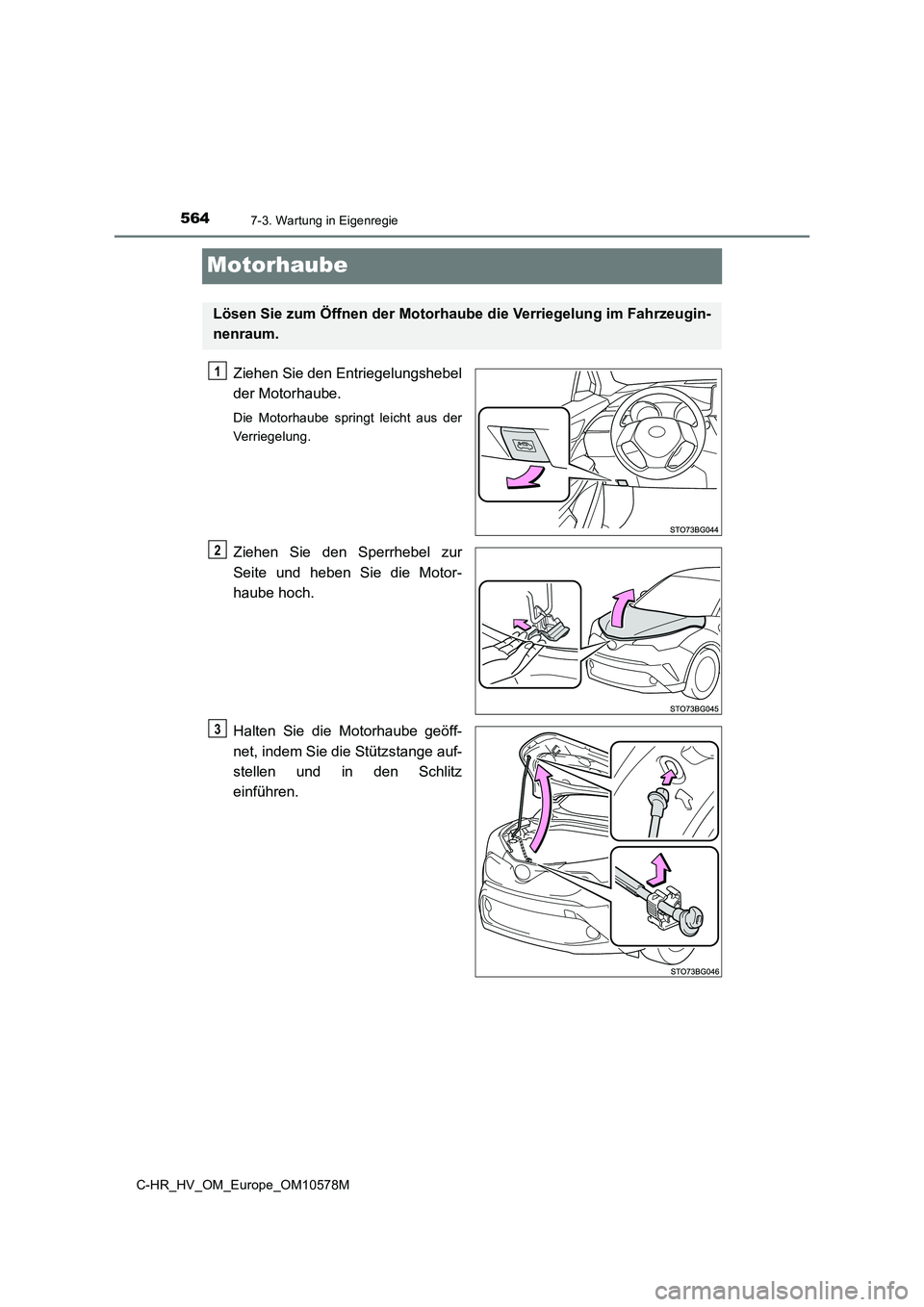

5647-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der
Verriegelung.
Ziehen Sie den Sperrhebel zur
Seite und heben Sie die Motor-
haube hoch.
Halten Sie die Motorhaube geöff-
net, indem Sie die Stützstange auf-
stellen und in den Schlitz
einführen.
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3

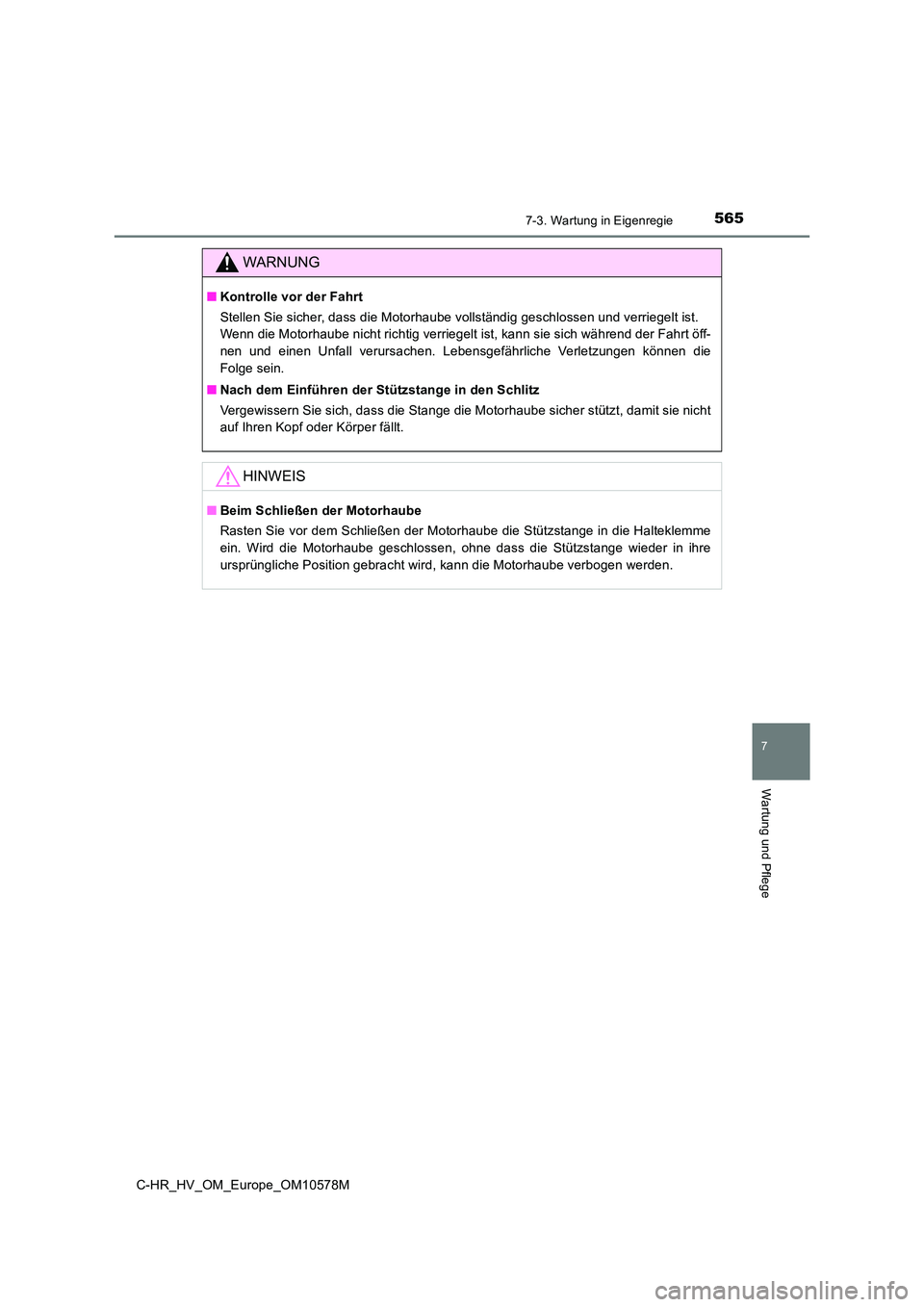

5657-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verriegelt ist, kann sie sich während der Fahrt öff-
nen und einen Unfall verursachen. Lebensgefährliche Verletzungen können die
Folge sein.
■ Nach dem Einführen der Stützstange in den Schlitz
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt, damit sie nicht
auf Ihren Kopf oder Körper fällt.
HINWEIS
■ Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in die Halteklemme
ein. Wird die Motorhaube geschlossen, ohne dass die Stützstange wieder in ihre
ursprüngliche Position gebracht wird, kann die Motorhaube verbogen werden.

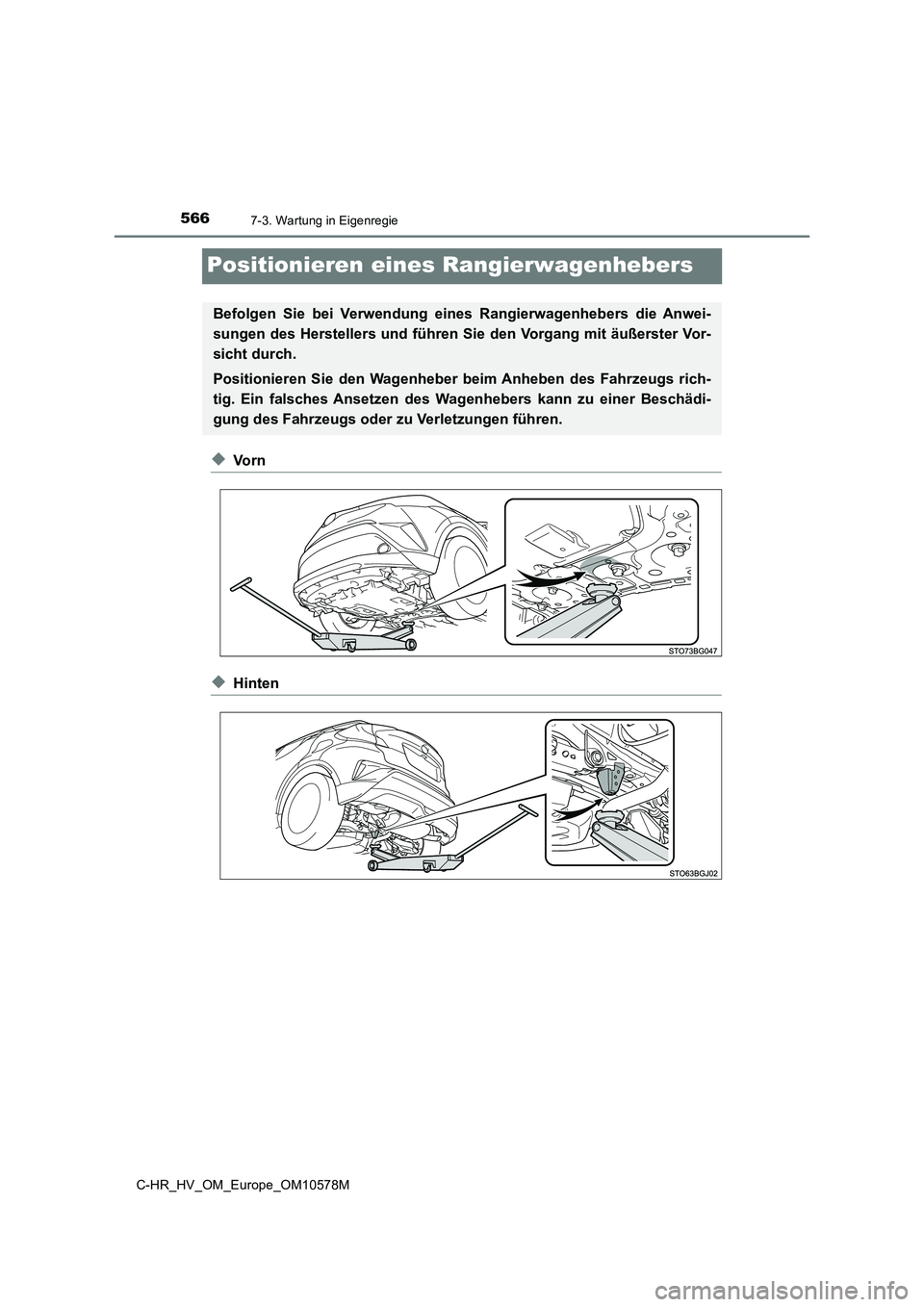

5667-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
Positionieren eines Rangierwagenhebers
◆Vo r n
◆Hinten
Befolgen Sie bei Verwendung eines Rangierwagenhebers die Anwei-
sungen des Herstellers und führen Sie den Vorgang mit äußerster Vor-
sicht durch.
Positionieren Sie den Wagenheber beim Anheben des Fahrzeugs rich-
tig. Ein falsches Ansetzen des Wagenhebers kann zu einer Beschädi-
gung des Fahrzeugs oder zu Verletzungen führen.

5677-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

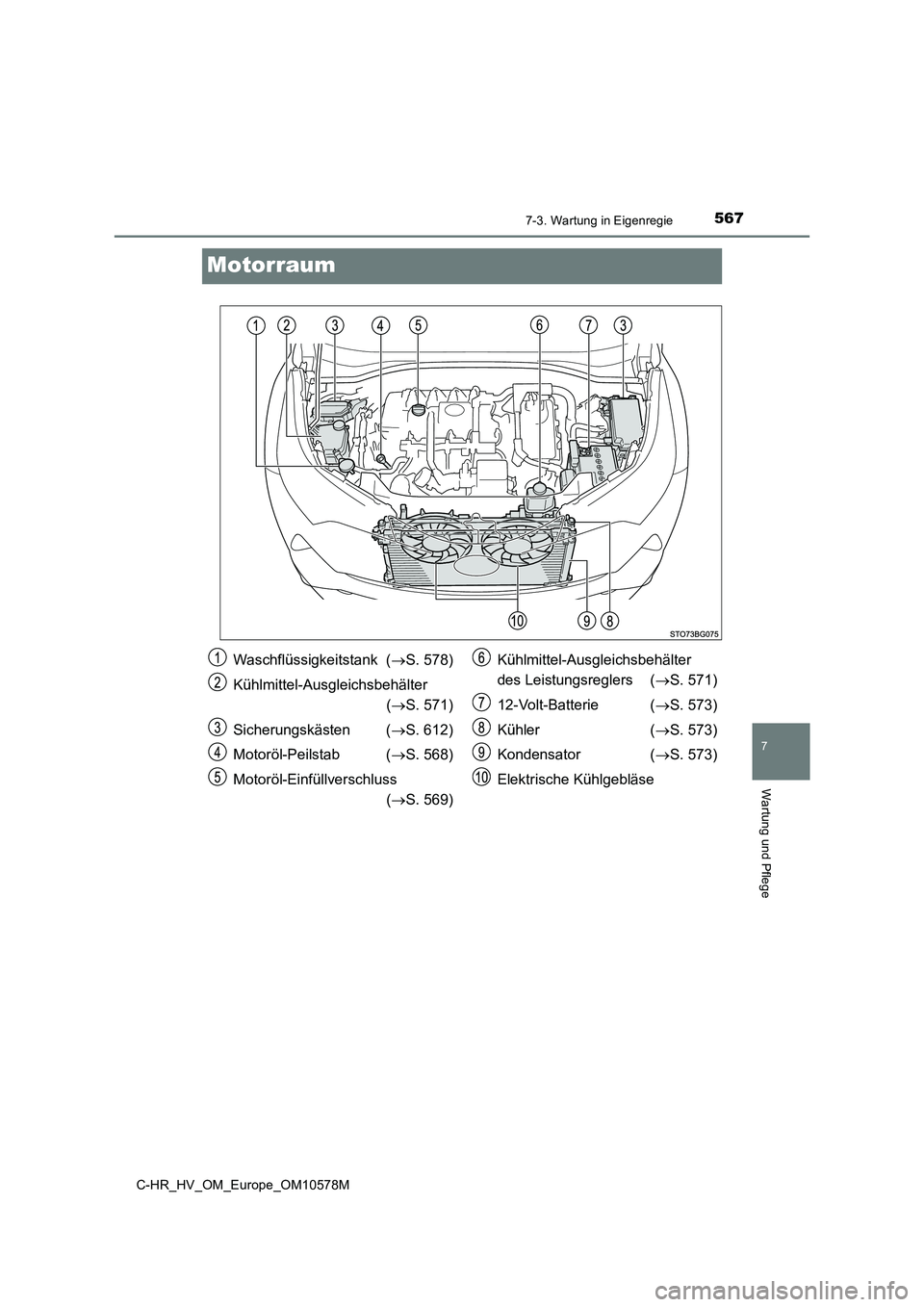

Motorraum
Waschflüssigkeitstank (S. 578)
Kühlmittel-Ausgleichsbehälter
( S. 571)
Sicherungskästen ( S. 612)
Motoröl-Peilstab ( S. 568)
Motoröl-Einfüllverschluss
( S. 569)
Kühlmittel-Ausgleichsbehälter
des Leistungsreglers ( S. 571)
12-Volt-Batterie ( S. 573)
Kühler ( S. 573)
Kondensator ( S. 573)
Elektrische Kühlgebläse

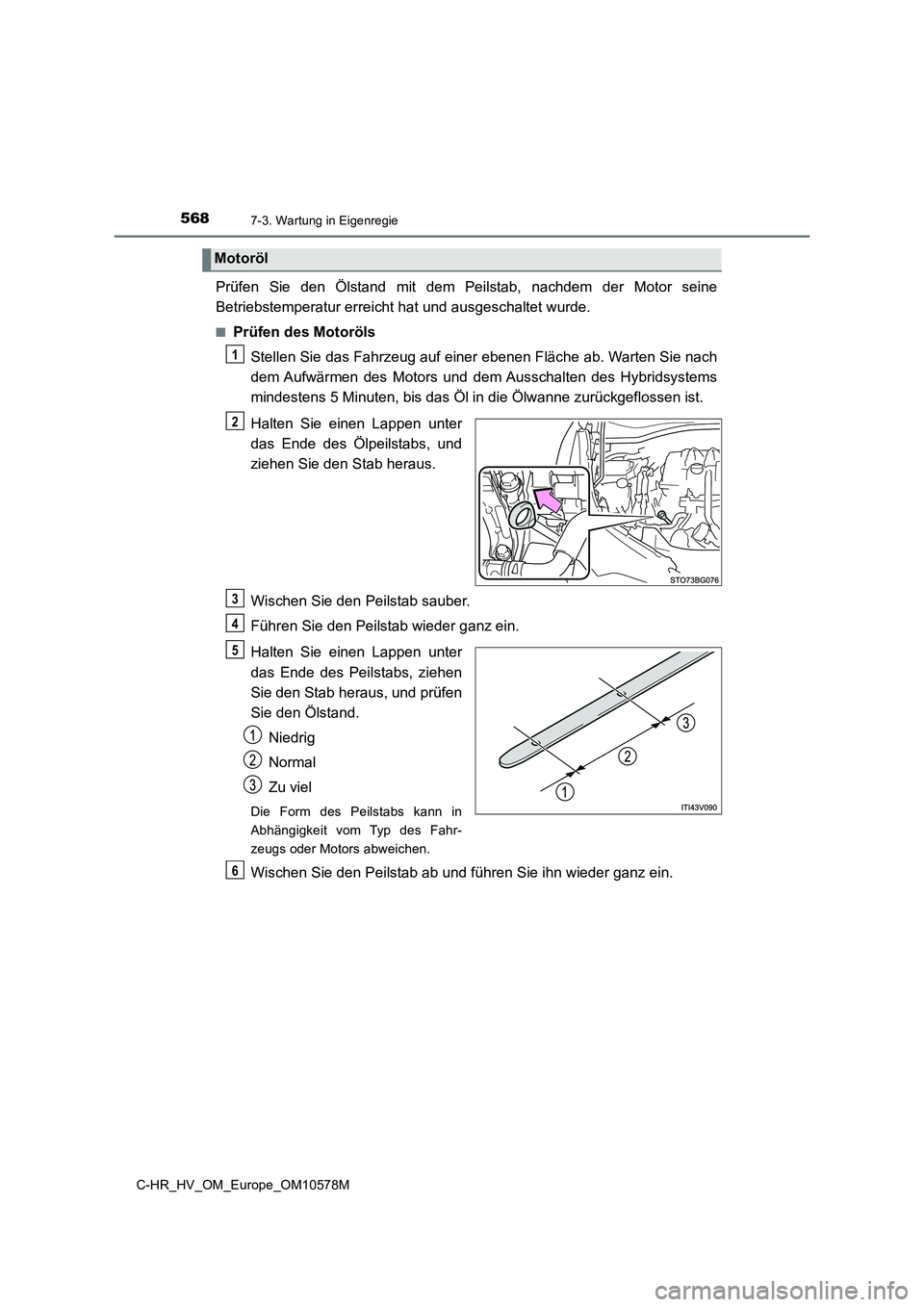

5687-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten Sie nach
dem Aufwärmen des Motors und dem Ausschalten des Hybridsystems
mindestens 5 Minuten, bis das Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs, und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter
das Ende des Peilstabs, ziehen
Sie den Stab heraus, und prüfen
Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in
Abhängigkeit vom Typ des Fahr-
zeugs oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
6

5697-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

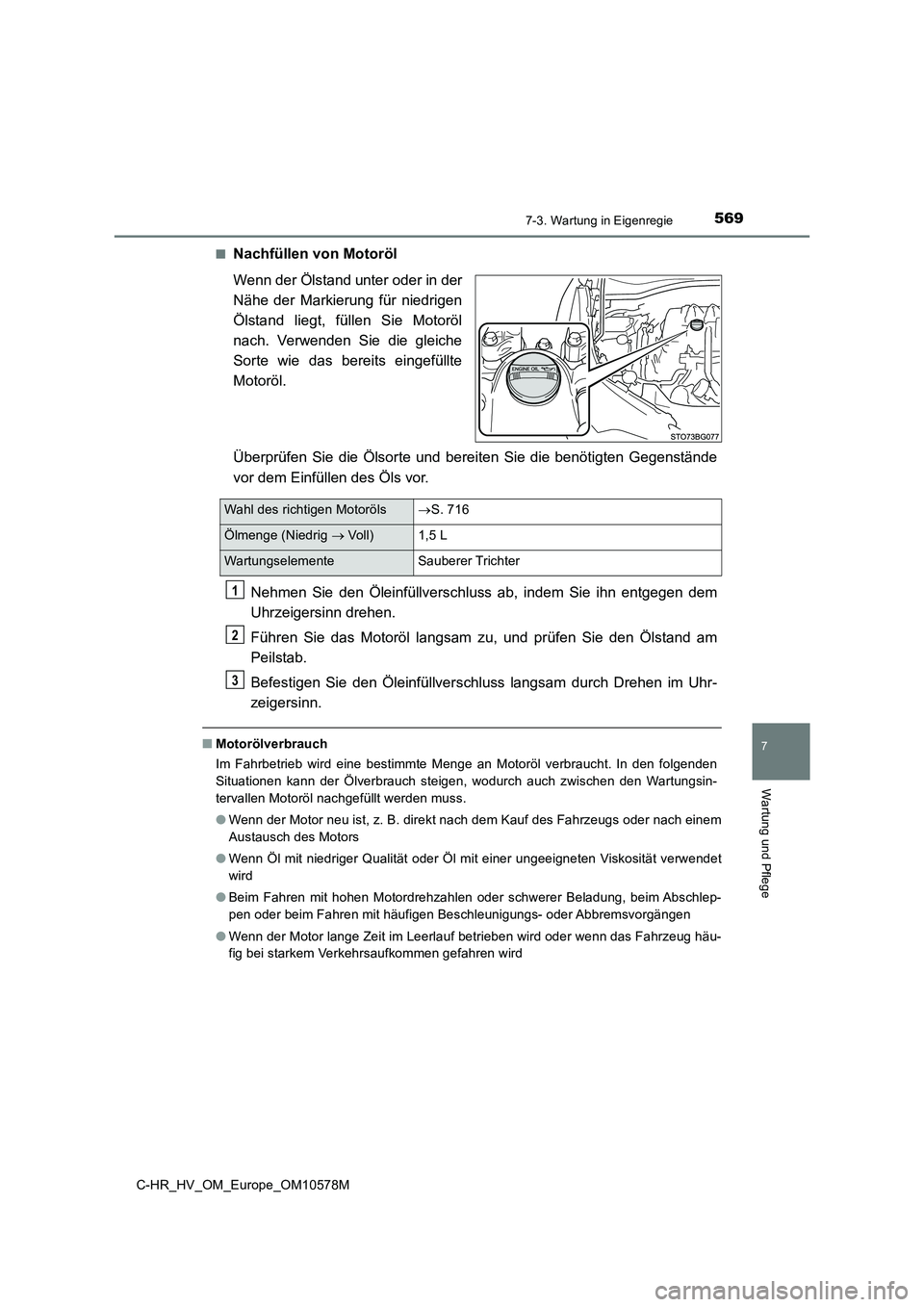

■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl
nach. Verwenden Sie die gleiche
Sorte wie das bereits eingefüllte
Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem
Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am
Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhr-
zeigersinn.
■ Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden
Situationen kann der Ölverbrauch steigen, wodurch auch zwischen den Wartungsin-
tervallen Motoröl nachgefüllt werden muss.
● Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem
Austausch des Motors
● Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
● Beim Fahren mit hohen Motordrehzahlen oder schwerer Beladung, beim Abschlep-
pen oder beim Fahren mit häufigen Beschleunigungs- oder Abbremsvorgängen
● Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das Fahrzeug häu-
fig bei starkem Verkehrsaufkommen gefahren wird
Wahl des richtigen Motoröls S. 716
Ölmenge (Niedrig  Voll)1,5 L
WartungselementeSauberer Trichter
1
2
3

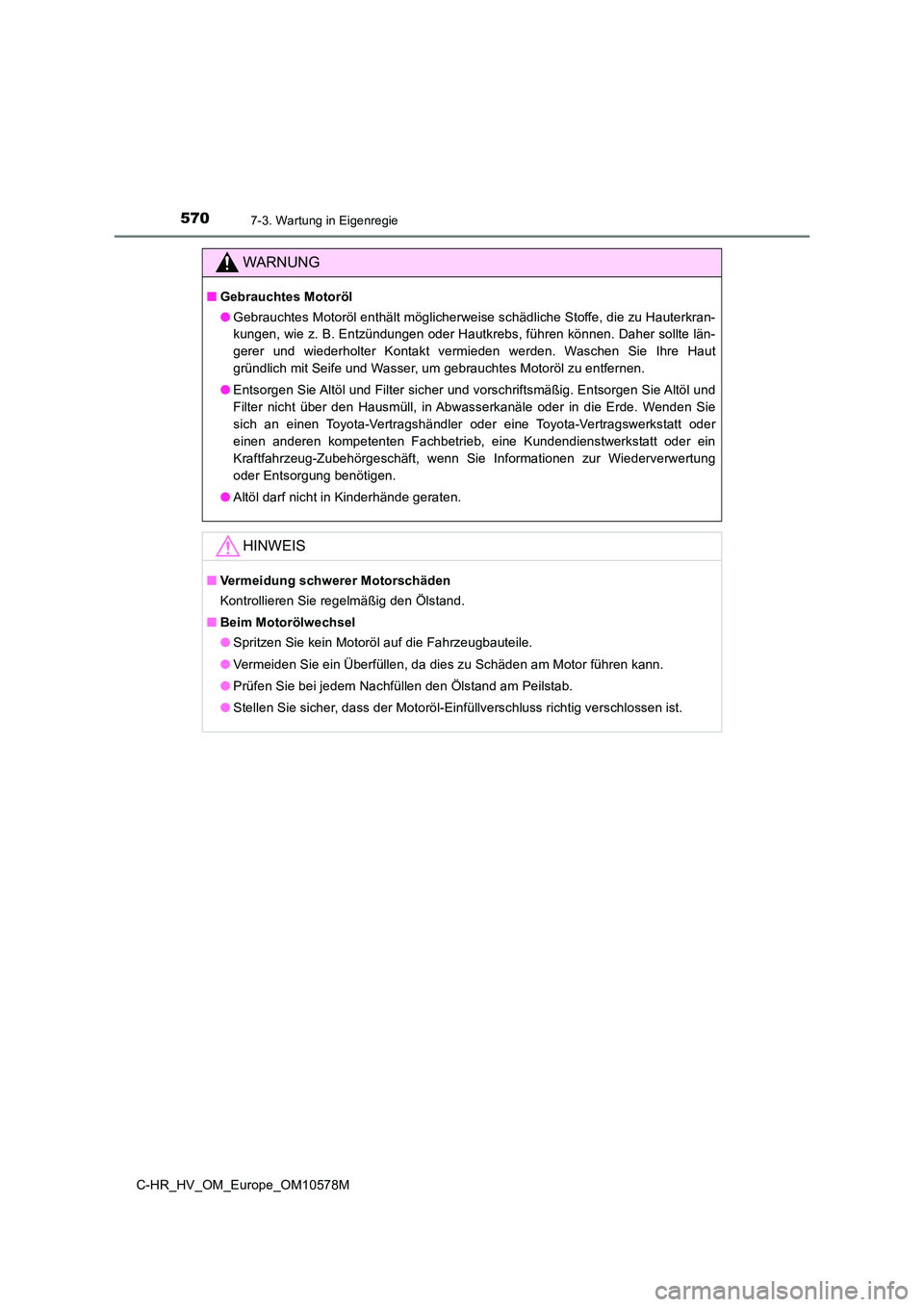

5707-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu Hauterkran-
kungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte län-
gerer und wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanäle oder in die Erde. Wenden Sie
sich an einen Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb, eine Kundendienstwerkstatt oder ein
Kraftfahrzeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederverwertung
oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.
HINWEIS
■Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.
